电子技术实验报告 射极输出器
射极跟随器实验报告
肇庆学院 实验二射极跟随器实验报告 班别：学号：姓名：指导老师： 一、实验目的 1、掌握射极跟随器的特性及测试方法 2、进一步学习放大器各项参数测试方法 二、实验仪器 DZX-1型电子学综合实验装置一个、TDS 1002 示波器一个、数字万用表一个、色环电阻一个、螺丝刀一把、导线若干 三、实验原理 射极跟随器的原理图如图1所示。它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。 图1 射极跟随器 射极跟随器的输出取自发射极，故称其为射极输出器。 1、输入电阻R i 图1电路 R i＝r be＋(1＋β)R E 如考虑偏置电阻R B和负载R L的影响，则
R i ＝R B ∥[r be ＋(1＋β)(R E ∥R L )] 由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。 输入电阻的测试方法同单管放大器，实验线路如图2所示。 图2 射极跟随器实验电路 （其中，R L 的测量值为0.995ΩK ，取1.00ΩK ；R 的测量值为1.98ΩK ） R U U U I U R i s i i i i -== 即只要测得A 、B 两点的对地电位即可计算出R i 。 2、输出电阻R O 图1电路 β r R ∥βr R be E be O ≈= 如考虑信号源内阻R S ，则 β ) R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+= 由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。三极管的β愈高，输出电阻愈小。 输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 O L O L L U R R R U += 即可求出 R O
射极跟随器实验报告
实验二射极跟随器实验报告 姓名：班级：学号： 指导老师：实验日期：实验成绩： 一、实验目的 1、掌握射极跟随器的特性及测试方法 2、进一步学习放大器各项参数测试方法 二、实验原理 射极跟随器的原理图如图5－1所示。它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。 图5－1 射极跟随器 射极跟随器的输出取自发射极，故称其为射极输出器。 1、输入电阻R i 图5－1电路 R i＝r be＋(1＋β)R E 如考虑偏置电阻R B 和负载R L 的影响，则 R i＝R B∥[r be＋(1＋β)(R E∥R L)] 由上式可知射极跟随器的输入电阻R i比共射极单管放大器的输入电阻R B∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。 输入电阻的测试方法同单管放大器，实验线路如图5－2所示。Ri＝ 图5－2 射极跟随器实验电路
即只要测得A 、B 两点的对地电位即可计算出R i 。 2、输出电阻R O 图5－1电路 如考虑信号源内阻R S ，则 由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。三极管的β愈高，输出电阻愈小。 输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据 即可求出 R O 3、电压放大倍数 图5－1电路 上式说明射极跟随器的电压放大倍数小于近于1，且为正值。 这是深度电压负反馈的结果。但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。 4、电压跟随范围 电压跟随范围是指射极跟随器输出电压u O 跟随输入电压u i 作线性变化的区域。当u i 超过一定范围时，u O 便不能跟随u i 作线性变化，即u O 波形产生了失真。为了使输出电压u O 正、负半周对称，并充分利用电压跟随范围，静态工作点应选在交流负载线中点，测量时可直接用示波器读取u O 的峰峰值，即电压跟随范围；或用交流毫伏表读取u O 的有效值，则电压跟随范围 U 0P －P ＝2 U O 三、实验设备与器件 1、＋12V 直流电源 2、函数信号发生器 3、双踪示波器 4、交流毫伏表 5、直流电压表 6、频率计 1 ) //)(1() //)(1(≤+++= L E be L E V R R r R R A β β
广西大学模拟电子技术实验答案汇总
实验一、 一、实验目的 1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。 2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。 电路实验箱的结构、基本功能和使用方法。 二、实验原理 在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。 1.信号发生器 信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。输出信号电压幅度可由输出幅度调节旋钮进行连续调节。 操作要领： 1）按下电源开关。 2）根据需要选定一个波形输出开关按下。 3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。 4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。 注意：信号发生器的输出端不允许短路。 2.交流毫伏表 交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。 操作要领： 1.为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程 开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。 2.读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的 示数。当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。 3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。 3．双踪示波器 示波器是用来观察和测量信号的波形及参数的设备。双踪示波器可以同时对两个输入信号进行观测和比较。 操作要领： 1.时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋 钮，将时基线移至适当的位置。
微电子实验报告一
实验一MOS管的基本特性 班级姓名学号指导老师袁文澹 一、实验目的 1、熟练掌握仿真工具Hspice相关语法； 2、熟练掌握MOS管基本特性； 3、掌握使用HSPICE对MOS电路进行SPICE仿真，以得到MOS电路的I-V曲线。 二、实验内容及要求 1、熟悉Hspice仿真工具； 2、使用Hspice仿真MOS的输出特性，当VGs从0~5V变化，Vds分别从1V、2V、3V、4V 和5V时的输出特性曲线； 三、实验原理 1、N沟道增强型MOS管电路图 a)当Vds=0时，Vgs=0的话不会有电流，即输出电流Id=0。 b)当Vgs是小于开启电压的一个确定值，不管Vds如何变化，输出电流Id都不会改变。 c)当Vgs是大于开启电压的一个确定值，在一定范围内增大Vds时,输出电流Id增大。但当 出现预夹断之后，再增大Vds，输出电流Id不会再变化。 2、NMOS管的输出特性曲线
四、实验方法与步骤 实验方法： 计算机平台：（在戴尔计算机平台、Windows XP操作系统。） 软件仿真平台：（在VMware和Hspice软件仿真平台上。） 实验步骤： 1、编写源代码。按照实验要求，在记事本上编写MOS管输出特性曲线的描述代码。并以aaa.sp 文件扩展名存储文件。 2、打开Hspice软件平台，点击File中的aaa.sp一个文件。 3、编译与调试。确定源代码文件为当前工程文件，点击Complier进行文件编译。编译结果有错误或警告，则将要调试修改直至文件编译成功。 4、软件仿真运行及验证。在编译成功后，点击simulate开始仿真运行。点击Edit LL单步运行查看结果,无错误后点击Avanwaves按照程序所述对比仿真结果。 5、断点设置与仿真。… 6、仿真平台各结果信息说明. 五、实验仿真结果及其分析 1、仿真过程 1）源代码 *Sample netlist for GSMC $对接下来的网表进行分析 .TEMP 25.0000 $温度仿真设定 .option abstol=1e-6 reltol=1e-6 post ingold $设定abstol,reltol的参数值 .lib 'gd018.l' TT $使用库文件 * --- Voltage Sources --- vdd VDD 0 dc=1.8 $分析电压源 vgs g 0 0 $分析栅源电压 vds d 0 dc=5 $分析漏源电压 vbs b 0 dc=0 $分析衬源电压 * --- Inverter Subcircuit --- Mnmos d g 0 b NCH W=30U L=6U $Nmos管的一些参数 * --- Transient Analysis --- .dc vds 0 5 0.1 SWEEP vgs 1 5 1 $双参数直流扫描分析 $vds从0V~5V,仿真有效点间隔取0.1 $vgs取1V、2V、3V、4V、5V
单管共射极放大电路仿真实验报告
单管共射极分压式放大电路仿真实验报告 班级__________姓名___________学号_________ 一、实验目的：1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的 测量法。 3.熟悉简单放大电路的计算及电路调试。 4.能够设计较为简单的对温度稳定的具有一定放大倍数的放大电路。 二、实验要求：输入信号Ai=5 mv, 频率f=20KHz, 输出电阻R0=3kΩ, 放大倍数Au=60，直 流电源V cc=6v,负载R L=20 kΩ，Ri≥5k，Ro≤3k，电容C1=C2=C3=10uf。三、实验原理： （一）双极型三极管放大电路的三种基本组态。 1.单管共射极放大电路。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/R B （V CC为图中RC（1）） I=βI BQ
U CEQ=V CC-I CQ R C （3）动态分析。A U=-β（R C管共集电极放大电路（射极跟随器）。 （1）基本电路组成。如下图所示： （2）静态分析。I BQ=（V cc-U BEQ）/（R b +（1+β）R e）（V CC为图中Q1（C）） I CQ=βI BQ U CEQ=V CC-I EQ R e≈V CC-I CQ R e （3）动态分析。A U=（1+β）（R e管共基极放大电路。 （1）基本电路组成。如下图所示：
（2）静态分析。I EQ=（U BQ-U BEQ）/R e≈I CQ （V CC为图中RB2（2）） I BQ=I EQ/（1+β） U CEQ=V CC-I CQ R C-I EQ R e≈V CC-I QC（R C+R e） （3）动态分析。AU=β（R C极管将输入信号放大。 2.两电阻给三极管基极提供一个不受温度影响的偏置电流。 3.采用单管分压式共射极电流负反馈式工作点稳定电路。 四、实验步骤： 1.选用2N1711型三极管，测出其β值。 （1）接好如图所示测定电路。为使ib达到毫安级，设定滑动变阻器Rv1的最大阻值是 1000kΩ，又R1=3 kΩ。
参考答案模拟电子技术实验指导书
实验一常用电子仪器的使用 一、实验目的 1?熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使 用方法。 2?学习使用低频信号发生器和频率计。 3?初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图 1 —1所示。接线时应注意，为防止外 界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 交流奄伏表直流稳压电源 图1—1模拟电子电路中常用电子仪器布局图 1.低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。 通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2.交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3.示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。 双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。 本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值u m、周期T （或频率f） 和初相；脉冲信号的波形参数是幅值4、周期T和脉宽T P。幅值U、峰峰值U P-P和有效值都可表示正弦量 U m、 1 的大小，但用示波器测U P-P较方便（用万用表交流电压档测得的是正弦量的有效值U斗）。由于频率f=丄, V2 T 所以测出周期T,即可算得频率。矩形脉冲电压，可用周期T,脉宽T P和幅值Un三个参数来描述。T P与T 之比称为占空比。 三、实验内容和步骤 1 .检查示波器
微电子综合实验报告
微电子综合实验报告实验题目：⒚同或门电路仿真 班级：电子科学与技术1201 姓名：XXX 学号：XXX 时间：2015.5—2015.6
一、电路图。 OUT A B (IN1) （IN2） 分别给上图中的每个管子和结点标注，如下所述： P管分别标记为：MP1、MP2、MP3;N管分别标记为：MN1、MN2、MP3;A、B端分别标记为：IN1、IN2;输出端标记为：OUT；N 管之间连接点标记为：1；连接反相器的点标记为：2；如上图所示。 其真值表如下所示：
二、电路仿真表。 *dounand MN1 1 IN1 0 0 NMOS L=0.6U W=2.4U MN2 2 IN2 1 0 NMOS L=0.6U W=2.4U MN3 OUT 2 0 0 NMOS L=0.6U W=2.4U MP1 IN2 IN1 2 VDD PMOS L=0.6U W=4.4U MP2 IN1 IN2 2 VDD PMOS L=0.6U W=4.4U MP3 OUT 2 VDD VDD PMOS L=0.6U W=4.4U VDD VDD 0 DC 5V VIN1 IN1 0 PULSE(0 5 0 0.1N 0.1N 5N 10N) VIN2 IN2 0 PULSE(0 5 0 0.1N 0.1N 10N 20N) .TRAN 1N 100N UIC .LIB './HJ.L' TT .END 下图为无负载电容，IN1=10ns，IN2=20ns时的波形图。 从图中可以发现，本来输出应该是5v，实际输出只有4.8v，可见输出有阈值损失。 原因是N管传高电平、P管传低电平时，输出半幅，所以存在阈值损失。 三、输出加负载电容。 1、C=0.2p ；IN1=10ns ；IN2=20ns 时波形如下：
射极跟随器实验报告
射极跟随器实验报告 班级： 姓名： 学号： 一、实验目的 （1）掌握射极跟随器的特性及测试方法。 （2）进一步学习放大器各项参数的测试方法。 二、实验原理 射极跟随器的原理图如图（1）所示。它是一个电压串联负反馈放大电路，具有输入电阻高、输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。 由于射极跟随器的输出取自发射极，故也称其为射极输出器。 1、输入电阻i R 根据图（1）电路所示，有 R r R E be i )1(β++= 如考虑偏置电阻B R 和负载L R 的影响，则 ]//)(1(//[R R r R R L E be B i β++= 图 （1） 射极跟随器 由上式可知，射极跟随器的输入电阻 i R 比共射极单管放大器的输入电阻 be B i r R R //=的阻值要高的多。但由于偏置电阻B R 的分流作用，输入电阻的阻值难以 进一步提高。
输入电阻的测试方法与单管放大器的相同，试验线路如图（2）所示。 R U U U I U R i s i i i i -= = 即只要测得A 、B 两点的对地电位即可计算出i R 。 2、输出电阻O R 根据图（1）电路所示，有 β β r R r R be E be O ≈ = // 如考虑信号源内阻S R ，则 β β ) //(//) //(R R r R R R r R B S be E B S be O +≈ += 由上式可知，射极跟随器的输出电阻O R 比共射极单管放大器的输出电阻C O R R ≈低得多。三极管的β值愈高。
大工15秋《模拟电子线路实验》实验报告参考答案
大工15秋《模拟电子线路实验》实验报告参考答案 实验一常用电子仪器的使用 一、实验目的 1、了解并掌握模拟电子技术实验箱的主要功能及使用方法。 3、学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 答：模拟电子技术试验箱布线区：用来插接元件和导线，搭建实验电路。配有2只8脚集成电路插座和1只14脚集成电路插座。结构及导电机制：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 答：NEEL-03A型信号源的主要技术特性： ①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；②输出频率：10Hz~1MHz连续可调；
③幅值调节范围：0~10VP-P连续可调； ④波形衰减：20dB、40dB； ⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。 3．试述使用万用表时应注意的问题。 答：应注意使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： ①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 ②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。2、了解并掌握数字万用表的主要功能及使用方法。 三、预习题 1．正弦交流信号的峰-峰值×峰值，峰值×有效值。 2．交流信号的周期和频率是什么关系？答：互为倒数，f=1/T，T=1/f
模拟电子技术教程课后习题答案大全
第1章习题答案 1. 判断题：在问题的后面括号中打√或×。 （1）当模拟电路的输入有微小的变化时必然输出端也会有变化。（√） （2）当模拟电路的输出有微小的变化时必然输入端也会有变化。（×） （3）线性电路一定是模拟电路。（√） （4）模拟电路一定是线性电路。（×） （5）放大器一定是线性电路。（√） （6）线性电路一定是放大器。（×） （7）放大器是有源的线性网络。（√） （8）放大器的增益有可能有不同的量纲。（√） （9）放大器的零点是指放大器输出为0。（×） （10）放大器的增益一定是大于1的。（×） 2 填空题： （1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。 （2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。 （3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。 （4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。 （5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。 （6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。 （7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。 （8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。 （10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带 f BW是250KHZ。 3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。如通过实验法求信号源的 内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。 解:提示：按照输入阻抗、输出阻抗定义完成，电流通过测电阻压降得到。 4. 现有：宽频信号发生器1个，示波器1个，互导型放大器1个，1K电阻1个。如通过实验法求放大 器的通频带增益、上限截止频率及下限截止频率，请写出实验步骤。 解: 提示：放大器输入接信号源，输出接电阻，从0HZ开始不断加大频率，由示波器观测输入信号和输出信号的幅值并做纪录，绘出通频带各点图形。 第2章习题答案
实验三：电子实做实验(射极跟随器)

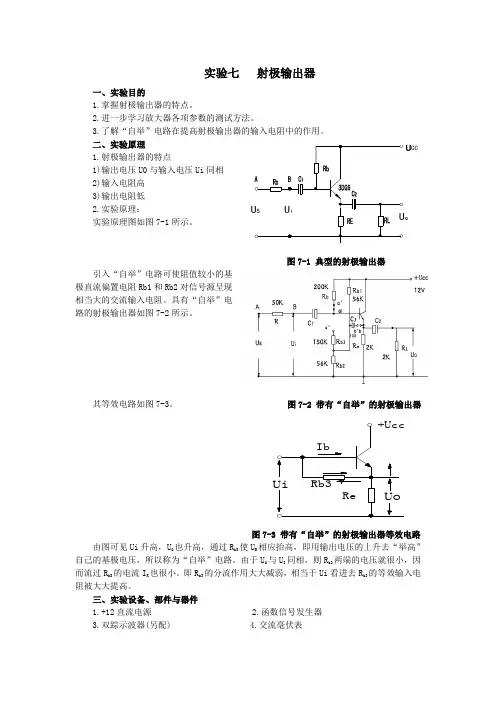

实验三 射极跟随器实验 1. 实验目的 （1）熟悉射极跟随器的工程估算，掌握射极跟随器静态工作点的调整与测试方法。 （2）熟悉电路参数变化对静态工作点的影响；熟悉静态工作点对放大器性能的影响。 （3）掌握放大器电压放大倍数、输入电阻、输出电阻及频率特性的测试方法。 （4）了解自举电路在提高射极跟随器的输入电阻中的作用。 2. 实验仪表及器材 （1）双踪示波器 （2）双路直流稳压电源 （3）函数信号发生器 （4）数字万用表 （5）双路晶体管毫伏表 3. 实验电路图 4. 知识准备 （1）复习共集电极放大器的相关理论知识。 （2）根据理论知识对实验电路的静态工作点、电压增益、输入电阻、输出电阻进行工程估算。 5. 实验原理 （1）基本原理 共集放大器又称射极输出器，它的输出信号取自于发射极，其电压放大倍数小于且接近于1 ， 图1-1 射极跟随器
输入信号与输出信号是同相的，即输出信号基本上是随输入信号变化而变化，因此它又称为射极跟随器。由于射极跟随器的输入电阻高，向信号源索取的电流小；输出电阻小，有较强的带负载能力；因此它可以作为信号源或低阻负载的缓冲级，也可以在多级放大电路中作为输入级，以提高输入电阻，向信号源索取较小的电流，保证放大精度；同时也可以作为多级放大电路的输出级，用以增大带负载的能力。但由于基极偏置电阻的存在使输入电阻降低，从而发挥不出输入电阻高的优点；通常采用自举电路来起到大大提高输入电阻的作用；在使用射极跟随器的时候，要注意最大不失真输出电压的幅度，即跟踪范围。为了尽可能增大跟踪范围，应当把静态工作点安排在交流负载线的中点。 （2）静态工作点的调整 实验电路通过调节电位器R p 来调节静态工作点。 （3）静态工作点的测量 放大器的静态工作点是指当放大器的输入端短路时，流过三极管的直流电流I CQ 、I EQ 及三极管极间直流电压V CEQ 、V BEQ 。 静态工作点的测量就是测出三极管各电极对地直流电压V BQ 、V EQ 、V CQ ，从而计算得到V CEQ 和V BEQ 。而测量直流电流时，通常采用间接测量法测量，即通过直流电压来换算得到直流电流；这样即可以避免更动电路，同时操作也简单。 EQ CQ CEQ V V V -= EQ BQ BEQ V V V -= e EQ EQ R V I = C CQ CC CQ )(R V V I -= （4）电压放大倍数的测量 电压放大倍数A u 是指输出电压U o 与输入电压U i 之比，即A u =U o /U i 。 测量电压放大倍数时需用示波器观察输出波形；在输出波形不失真的条件下，给定输入信号值（有效值U i 或峰值U ip 或峰峰值U ipp ），测量相应的输出信号值（有效值U o 或峰值U op 或峰峰值U opp ），则： ipp opp ip op i o u U U U U U U A === （5）输入电阻的测量 输入电阻是指输入信号的电压与电流之比，即R i =U i /I i 。 由于实验电路的输入电阻较大，测量仪表的内阻引入则产生的分流作用不能忽略；所以采用图1-2所示的测试方法。 当开关K 合上时（即R 不接入），测量输出电压为U 01，并且U 01 = A u ×U s 当开关K 打开时（即R 接入时），测量输出电压为U 02，并且U 02 = A u ×U i 所以有： R U U U R U U U I U R 02 0102i S i i i i )(-=-== 可以证明，只有在0102012 1U U U =-时测量误差最小；同电阻R 的准确度直接影响测量的准确度，电阻R 不宜取得过大，否则易引入干扰；也不宜取得过小，否则易引起较大的测量误差。
电工电子工艺基础实验报告完整版
电工电子工艺基础实验报告完整版 电工电子工艺基础实验报告专业年级: 学号: 姓名: 指导教师: 2013 年 10 月 7 日
目录 一．手工焊点焊接方法与工艺,贴片、通孔元器件焊接工艺。 二．简述磁控声光报警器的工作原理,画出电路组成框图,实物图片。 三．简述ZX—2005型稳压源/充电器的工作原理,画出电路组成框图,实物图片;附上实习报告。四．简述流水灯工作原理,画出电路组成框图,实物图。 五．简述ZX2031FM微型贴片收音机的工作原理,画出电路组成框图,实物图。 六．简述HTDZ1208型—复合管OTL音频功率放大器的工作原理,画出电路组成框图,实物图。七．总的实训体会,收获,意见。 一．手工焊点焊接方法与工艺,贴片、通孔元器件焊接工艺。 （1）电烙铁的拿法 反握法:动作稳定,不易疲劳,适于大功率焊接。 正握法:适于中等功率电烙铁的操作。
握笔法:一般多采用握笔法,适于轻巧型的电烙铁,其 烙铁头就是直的,头端锉成一个斜面或圆锥状,适于焊 接面积较小的焊盘。 （2）焊锡的拿法 （3）焊接操作五步法 左手拿焊条,右手拿焊铁,处于随时可焊状态。 加热焊件、送入焊条、移开焊条、移开电烙铁。（4）采用正确的加热方法 让焊件上需要锡侵润的各部分均匀受热 （5）撤离电烙铁的方法 撤离电烙铁应及时,撤离时应垂直向上撤离 （6）焊点的质量要求 有可靠的机械强度、有可靠的电气连接。 （7）合格焊点的外观 焊点形状近似圆锥体,椎体表面呈直线型、表面光泽 且平滑、焊点匀称,呈拉开裙状、无裂纹针孔夹 渣。 （8）常见焊点缺陷分析 二．简述磁控声光报警器的工作原理,画出
模拟电子技术实验报告
姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验 一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。 二、实验电路
三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容 了解元件工具箱中常用的器件的调用、参数选择。 调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。 完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤 测量两级放大电路静态工作点，要求调整后Uc1 = 10V。 测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。 测输入电阻Ri，其中Rs = 2kΩ。 测输出电阻Ro。 测量两级放大电路的通频带。 五、实验结果 1. 两级放大电路静态工作点 断开us，Ui+端对地短路
2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载： 负载： 经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV
Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议
实验二 射极跟随器
实验二 射极跟随器 一、实验目的 1、掌握射极跟随器的特性及测试方法 2、进一步学习放大器各项参数测试方法 二、实验仪器 +12V 直流电源、函数信号发生器、双踪示波器、直流电压表、实验电路板。 三、实验原理 1、射极跟随器的原理图如图5-1所示。它是一个电压负反馈型放大电路，它 具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相位等特点。 2、射极跟随器的动态参数计算 输入电阻： e R be r i R )1(β++=（不考虑偏置电阻和负载的影响） )]//)(1(//[L R e R be r B R i R β++=（考虑偏置电阻和负载的影响） 测试方法，按照实验电路图，分别测出A 、B 两点的对地电位Us 和Ui ，即可通 过公式R i U s U i U i R -= 算出输入电阻（其中R 为电路图中10k 的电阻） 。 输出电阻： β β be E be o r R r R ≈ = //（不考虑信号源内阻）
β ) //(B S be o R R r R +≈ （考虑信号源内阻） 测试方法：先测出空载输出电压Uo ，再测出接入负载R L 后的输出电压U L ，根 据公式O U L R O R L R L U += 即可计算出R O 电压放大倍数：1) //)(1()//)(1(≤+++= L R E R be r L R E R v A ββ 3、电压跟随范围 电压跟随范围是指射极跟随器输出电压u o 跟随输入电压u i 作线性变化的区域。当u i 超过一定范围时，u o 便不能跟随u i 作线性变化，即输出电压波形产生了失真。 四、实验内容及数据记录表格 1、静态工作点的调整与测试 接通+12V 电源，在B 点加入f=1KH Z 正弦信号u i ，在输出端用示波器观察输出波形，反复调整R W 及信号源的输出幅度，以便在示波器上得到一个最大不失真的输出波形，然后置信号源为0，用直流电压表测量晶体管各电极对地电位， 2、测量电压放大倍数A V 接入负载Ω=K L R 1，在 B 点加入f=1KH Z 正弦信号u i ，调节输入信号幅 度，用示波器观察输出波形uo ，在输出不失真的情况下，用示波器测出u i 和u o 3、测量输入电阻Ri 在A 点加入f=1KH Z 正弦信号u i ，用示波器观察输出波形，分别测出A 、B 两点的对地电位Us 4、测量输出电阻Ro
集成电路综合实验报告
集成电路设计综合实验 题目：集成电路设计综合实验 班级：微电子学1201 姓名： 学号：
集成电路设计综合实验报告 一、实验目的 1、培养从版图提取电路的能力 2、学习版图设计的方法和技巧 3、复习和巩固基本的数字单元电路设计 4、学习并掌握集成电路设计流程 二、实验内容 1. 反向提取给定电路模块（如下图1所示），要求画出电路原理图，分析出其所完成的逻辑功能，并进行仿真验证；再画出该电路的版图，完成DRC验证。 图1 1.1 查阅相关资料，反向提取给定电路模块，并且将其整理、合理布局。 1.2 建立自己的library和Schematic View（电路图如下图2所示）。 图2 1.3 进行仿真验证，并分析其所完成的逻辑功能（仿真波形如下图3所示）。
图3 由仿真波形分析其功能为D锁存器。 锁存器:对脉冲电平敏感，在时钟脉冲的电平作用下改变状态。锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，当锁存器处于使能状态时，输出才会随着数据输入发生变化。简单地说，它有两个输入，分别是一个有效信号EN,一个输入数据信号DATA_IN，它有一个输出Q，它的功能就是在EN有效的时候把DATA_IN的值传给Q，也就是锁存的过程。 只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。其中使能端A 加入CP信号，C为数据信号。输出控制信号为0时，锁存器的数据通过三态门进行输出。所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。锁存，就是把信号暂存以维持某种电平状态。 1.4 生成Symbol测试电路如下(图4所示) 图4
模拟电子技术习题答案1
模拟电子技术 习题答案 电工电子教学部 2012.2
第一章 绪论 一、填空题： 1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。 2. 信号在频域中表示的图形或曲线称为信号的 频谱 。 3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。 4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。 5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。 6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。 7. 在时间上和幅值上均是连续的信号 称为模拟信号。 8. 在时间上和幅值上均是离散的信号 称为数字信号。 9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。 10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。 11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。 12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。 13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。 14. 幅频响应是指 电压增益的模与角频率 之间的关系 。 15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。 二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A 10V 50pA 10mV 5001011i o r ?==== -.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上 的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。该放大电路使用哪一类电路模型最方便？ 解：直接将它与10Ω扬声器连接， 扬声器上的电压V 10V 1Ω 10Ω 10V 1Ω10M Ω1Ω1056o -=?≈?+= V 在拾音头与扬声器之间接入放大电路后，使用电压放大电路模型，则等效电路如下图所示
射极跟随器实验报告
实验六 射极跟随器 一、实验目的 l 、掌握射极跟随器的特性及测量方法。 2、进一步学习放大器各项参数的测量方法。 二、实验原理 下图为射极跟随器实验电路。跟随器输出电压能够在较大的范围内跟随输入电压作线性变化，而具有优良的跟随特性。 1、输入电阻R i 实际测量时，在输入端串接一个已知电阻R 1，在A 端输入的信号是V i ，在B 端的输入信号是i V '，显然射极输出器的输入电流为：1 R V V I i i i '-= ' i I '是流过R 的电流，于是射极输出器之输入电阻为： 1 1-'='-'=''=i i i i i i i i V V R R V V V I V R 所以只要测得图中A 、B 两点信号电压的大小就可按上式计算出输入电阻R i 。 2、输出电阻R 0 在放大器的输出端的D 、F 两点，带上负载R L ，则放大器的输出信号电压V L 将比不带负载时的V 0有所下降，因此放大器的输出端D 、F 看进去整个放大器相当于一个等效电源，该等到效电源的电动势为V S ，内阻即为放大器的输出电阻R 0，按图中等效电路先使放大器开路，测出其输出电压为V 0，显然V 0=V S ，再使放大器带上负载R L ，由于R 0的影响，输出电压将降为： L S L R R V R V +'= S V V =0Θ 则L S R V V R ?? ? ??-=100 所以在已知负载R L 的条件下，只要测出V 0和V L ，就可按上式算出射极输出器的输出电阻R 0。 3、电压跟随范围 电压跟随范围，是指跟随器输出电压随输入电压作线性变化的区域，但在输入电压超过一定范围时，输出电压便不能跟随输入电压作线性变化，失真急剧增加。因为射极跟随器的
华桥大学微电子器件与电路实验实验报告IC2019实验2
实验报告)微电子器件与电路实验(集成 学号实验时间姓名 2019.04 实验成绩实验操作教师签字 实验二集成二极管电学特性分析实验名称(1)计算机 (2)操作系统：Centos 实验设备TSMC RF0.18um工艺模型软件平台：Cadence Virtuoso (4)(3)1.掌握变量扫描分析、OP分析、DC Sweep下分析器件电学模型参数 2.掌握二极管电流和结面积和结周长关系，加深对集成二极管电学特性的理解实验目的特性的测试方法 3.掌握二极管CV 掌握单边突变结二极管掺杂浓度测量方法 4.实验 要求 1. 实验前按要求阅读器件说明文档，阅读实验操作文档，熟悉实验过程及操作步骤 2. 实验过程中按实验报告要求操作、仿真、记录数据(波形) 3. 实验结果经指导老师检查、验收，经允许后方可关机，离开实验室 ，、实验后按要求处理数据和波形，回答问题。实验报告打印后，于下次实验时间缴交。3实验内容： 【20%】 2.1 集成二极管电流随结面积变化特性(变量分析)实验对给定的二极管固定二极管的L，然后对二极管结W进行变量分析，测得二极管电流和结面积之间的关系曲线，通过曲线斜率估计二极管电流和结面积是否满足线性关系，回答思考题1 【20%】分析)2.2 实验集成二极管电流随结周长变化特性(OP使用不同结周长的二极管单元并联成结面积相同的二极管器件，测得相同偏置条件下的二极管电流，通过对比不同二极管电流之间的差异，确定二极管电流和结周长的关系，回答思考题2 【30%】 CV特性测试(DC分析下器件电学模型参数分析)集成二极管实验2.3 对给定结面积的二极管进行DC分析，分析二极管结电容和反偏电压之间的关系，测得CV特性曲线。并根据《微电子器件与电路》所学知识，回答思考题3、4、5。 【30%】实验2.4 集成二极管内建电势差及掺杂浓度测量2测试不同结电压下单边突变结二极管的单位结面积电容，根据单边突变结1/C关系曲线特点计算得到二极管的掺杂浓度和内建电势差。
参考答案 模拟电子技术实验指导书(2012)
实验一 常用电子仪器的使用 一、 实验目的 1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使 用方法。 2．学习使用低频信号发生器和频率计。 3．初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 图1—1 模拟电子电路中常用电子仪器布局图 1． 低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V （峰-峰值）。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2．交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3．示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。 双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。 本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。幅值U m 、峰峰值U P-P 和有效值都可表示正弦量的大小，但用示波器测U P-P 较方便(用万用表交流电压档测得的是正弦量的有效值U= 2 m U )。由于频率f= T 1 , 所以测出周期T ，即可算得频率。矩形脉冲电压，可用周期T ，脉宽T P 和幅值U m 三个参数来描述。T P 与T 之比称为占空比。 三、 实验内容和步骤
EDA实验报告
电子科技大学成都学院 实验报告册 课程名称：EDA实验与实践 姓名：魏亮 学号：2940710618 院系：微电子技术系 专业：集成电路设计与集成系统（嵌入式） 教师：李海 2011 年12 月12 日
实验一：计数器 一、实验目的： 学习计数器的设计，仿真和硬件测试； 进一步熟悉Verilog HDL的编程方法。 二、实验原理和内容： 本实验的原理是利用复位信号rst，时钟信号clk，输出cout ，实现由0自加到学号（即18）。 本实验的内容是利用Quartus Ⅱ建立一个自加至18的计数器，并进行仿真测试。 三、实验步骤： 1. 启动Quartus Ⅱ建立一个空白工程，然后命名为count . qpf 。 2. 新建Verilog HDL源程序文件count.v，输入程序代码并保存， 然后进行综合编译，若在编译过程中发现错误，则找出并更正错误， 直到编译成功为止。 3. 建立波形仿真文件并进行仿真验证。 四、实验数据和结果： module count (clk,rst,cout); input clk,rst; output[5:0] cout; reg[5:0] cout; always @ (posedge clk) begin if(rst) begin cout=cout+1; if(cout==5'b10011) cout=0; end end endmodule
五、实验总结： 进一步熟悉仿真测试和Verilog HDL 编程方法。
实验二：流水灯 一、实验目的： 通过次试验进一步了解、熟悉和掌握CPLD/FPGA开发软件的使用方法及Verilog HDL的编程方法；学习简单的时序电路的设计和硬件 测试。 二、实验原理和内容： 本实验的内容是建立可用于控制LED流水灯的简单硬件电路，要求在实验箱上时间LED1~LED8发光二极管流水灯显示。 原理：在LED1~LED8引脚上周期性的输出流水数据，如原来输出的数据是11111100则表示点亮LED1、LED2。流水一次后，输出数据应 该为11111000，而此时则应点亮LED1~LED3三个LED发光二极管，这 样就可以实现LED流水灯，为了方便观察，在源程序中加入了一个分频 程序来控制流水速率。 三、实验步骤： （1）启动QuartusII建立空白工程，然后命名为led.qpf。 （2）新建Verilog HDL源程序文件led.v，输入程序代码并保存（源程序参考实验内容），进行综合编译，若在编译过程中发现错误，则找出并更正错误，直至编译成功为止。 （3）FPGA引脚分配，在Quartus II主界面下，选择Assignments→Pins，按照实验课本附录进行相应的引脚分配，引脚分配好以后保存。 （4）对该工程文件进行最后的编译，若在编译过程中发现错误，则找出并更正错误，直至编译成功为止。 （5）打开试验箱的电源开关，执行下载命令，把程序下载到FPGA试验箱中，观察流水灯的变化。 四、实验数据和结果： module led(led,clk); input clk; output[7:0] led; reg[7:0] led_r; reg[31:0] count; assign led=led_r[7:0]; always @ (posedge clk) begin count<=count+1';
