第一次实验东南大学-控制技术与系统实验报告
东南大学
控制技术与系统
可编程控制器实验
姓名：张子龙组员：焦越
学号：22013126 指导教师：朱利丰实验日期：2016 年11月9日
第一章基本实验
实验一基本操作与基本指令实验
一、实验目的
1.熟悉可编程控制器的外部结构
2.熟悉可编程控制器试验箱的结构和使用方法
3.掌握可编程控制器的使用
4.了解基本指令的编程
二、实验器材
1.可编程控制器实验箱
2.计算机
3.编程电缆
4.连接导线
三、实验设备及编程软件介绍（略）
四、实验内容及步骤
1.两层楼道灯PLC控制实验
注意：接线前请关闭电源，接完线检查正确后再打开电源；实验结束，拔线前请关闭电源。按图1-19所示接线。输入X2、X3分别接实验箱上的按钮0#、1#；输出Y1接线实验箱上的指示灯0#、1#。
输入、执行表1-1中的程序，操作按钮0#、1#，观察输出，并记录结果。
实验结果：当0#和1#按钮状态相同时，灯亮，输出1；当0#和1#按钮状态不相同时，灯灭，输出0。
2.基本指令实验
根据下面的梯形图，将输入X0-X3分别连接到试验箱模拟开关0#--3#。
输入、执行程序，分别设定模拟开关为ON或OFF,观察PLC输出结果，并分别填入对应的操作结果表中。
3.组合电路的PLC编程实验
有些厂家生产的PLC编程器可采用逻辑控制图编程，如图1-20所示。
Y0、Y1输出分别对应的梯形图及指令表如下：
将X0~X5连接到实验箱模拟开关0#~5#。输入、执行程序，验证下面关系。
①对于Y0输出：若X5为1，不论X0、X1、X2、X3、X4为何值，Y0均为1；若X5为0时，只有X3或X4为1，X0、X1均为1，X2为0 ，Y0才能输出1。
②对于Y1输出：X4为0 ，X0或X1为1，X2为0 或X3为1，Y1才能输出1。
实验结果：
东南大学电路实验实验报告
电路实验 实验报告 第二次实验 实验名称：弱电实验 院系：信息科学与工程学院专业：信息工程姓名：学号：
实验时间：年月日 实验一：PocketLab的使用、电子元器件特性测试和基尔霍夫定理 一、仿真实验 1.电容伏安特性 实验电路： 图1-1 电容伏安特性实验电路 波形图：
图1-2 电容电压电流波形图 思考题： 请根据测试波形，读取电容上电压，电流摆幅，验证电容的伏安特性表达式。 解：()()mV wt wt U C cos 164cos 164-=+=π， ()mV wt wt U R sin 10002cos 1000=??? ? ? -=π，us T 500=； ()mA wt R U I I R R C sin 213.0== =∴，ππ40002==T w ； 而()mA wt dt du C C sin 206.0= dt du C I C C ≈?且误差较小，即可验证电容的伏安特性表达式。 2.电感伏安特性 实验电路： 图1-3 电感伏安特性实验电路 波形图：
图1-4 电感电压电流波形图 思考题： 1.比较图1-2和1-4，理解电感、电容上电压电流之间的相位关系。对于电感而言，电压相位 超前 （超前or 滞后）电流相位；对于电容而言，电压相位 滞后 （超前or 滞后）电流相位。 2.请根据测试波形，读取电感上电压、电流摆幅，验证电感的伏安特性表达式。 解：()mV wt U L cos 8.2=， ()mV wt wt U R sin 10002cos 1000=??? ? ? -=π，us T 500=； ()mA wt R U I I R R L sin 213.0===∴，ππ 40002==T w ； 而()mV wt dt di L L cos 7.2= dt di L U L L ≈?且误差较小，即可验证电感的伏安特性表达式。 二、硬件实验 1.恒压源特性验证 表1-1 不同电阻负载时电压源输出电压 电阻()Ωk 0.1 1 10 100 1000 电源电压（V ） 4.92 4.98 4.99 4.99 4.99 2.电容的伏安特性测量
电气实训报告
电气控制实训 ——报告题目名称：电气控制实训报告 专业班级：机械设计制造及自动化10-3班 学号： 学生姓名： 指导老师： 目录
一、实习的性质、目的、意义 电气控制技术实习是在学习常用低压电气设备、电气控制线路的基本控制环节，典型机床电气控制线路等章节的基础上进行的实践性教学环节、其目的是培养我们掌握本专业所学必须的基本技能和专业知识。通过学习使学我们熟悉并掌握各种常用的低压电器设备的构造、工作原理及使用方法，初步掌握电气控制基本控制的原理、连接规则、故障排除方法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。通过实习培养我们热爱专业、热爱劳动、吃苦耐劳、刻苦钻研的精神。
二、Z3050摇臂钻床机加工工艺介绍 钻床是一种用途广泛的孔加工机床。它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。Z3050摇臂钻床是一种立式钻床，它的最大加工孔径是50mm，适用于单件或批量生产中带有多孔的大型零件的孔加工。 三、机床实际电路控制分析 主电路控制分析 图3-1主电路原理图 如图3-1所示： （1）M1是主轴电动机，由交流接触器KM1控制，只要求单方向旋转，主轴的正反转有机械手柄操作。M1装在主轴箱顶部，带动株洲及进给传动系统，热继电器FR1是过载保护元件，短路保护电气是总电源开关中的电磁脱扣装置。 （2）M2是摇臂升降电动机，装于主轴顶部，用接触器KM2和KM3控制其正反转。应为电动机短时间工作，故不设过载保护电源。 （3）M3是液压泵电动机，可以做正向转动和反向转动。正向转动和反向转动的气动与停止有接触器KM4和KM5控制。热继电器FR2是液压泵电动机的过载保护电气。该电动机的主要作用是供给加夹紧装置压力油，实现摇臂和立柱的夹紧和松开。 （4）M4是冷去泵电动机，功率小，不设过载保护，有开关QS1直接气动与停止。 控制电路的控制分析 图3-2控制电路原理图 （1）主轴的控制
控制系统仿真与设计实验报告
控制系统仿真与设计实验报告 姓名： 班级： 学号： 指导老师：刘峰 7.2.2控制系统的阶跃响应 一、实验目的 1.观察学习控制系统的单位阶跃响应； 2.记录单位阶跃响应曲线； 3.掌握时间相应的一般方法； 二、实验内容 1.二阶系统G(s)=10/(s2+2s+10)
键入程序，观察并记录阶跃响应曲线；录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。 （1）实验程序如下： num=[10]; den=[1 2 10]; step(num,den); 响应曲线如下图所示： （2）再键入： damp(den); step(num,den); [y x t]=step(num,den); [y,t’] 可得实验结果如下：
记录实际测取的峰值大小、峰值时间、过渡时间，并与理论计算值值比较 实际值理论值 峰值 1.3473 1.2975
峰值时间 1.0928 1.0649 过渡时间+%5 2.4836 2.6352 +%2 3.4771 3.5136 2. 二阶系统G(s)=10/(s2+2s+10) 试验程序如下： num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[10]; den1=[1 6.32 10]; step(num1,den1); hold on; num2=[10]; den2=[1 12.64 10]; step(num2,den2); 响应曲线：
（2）修改参数，分别实现w n1= (1/2)w n0和w n1= 2w n0响应曲线试验程序: num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[2.5]; den1=[1 1 2.5]; step(num1,den1); hold on; num2=[40]; den2=[1 4 40]; step(num2,den2); 响应曲线如下图所示：
自动控制原理实验
自动控制原理实验 实验报告 实验三闭环电压控制系统研究 学号姓名 时间2014年10月21日 评定成绩审阅教师
实验三闭环电压控制系统研究 一、实验目的： （1）通过实例展示，认识自动控制系统的组成、功能及自动控制原理课程所要解决的问题。 （2）会正确实现闭环负反馈。 （3）通过开、闭环实验数据说明闭环控制效果。 二、预习与回答： （1）在实际控制系统调试时，如何正确实现负反馈闭环？ 答：负反馈闭环，不是单纯的加减问题，它是通过增量法实现的，具体如下： 1.系统开环； 2.输入一个增或减的变化量； 3.相应的，反馈变化量会有增减； 4.若增大，也增大，则需用减法器； 5.若增大，减小，则需用加法器，即。 （2）你认为表格中加1KΩ载后，开环的电压值与闭环的电压值，哪个更接近2V？ 答：闭环更接近。因为在开环系统下出现扰动时，系统前部分不会产生变化。故而系统不具有调节能力，对扰动的反应很大，也就会与2V相去甚远。 但在闭环系统下出现扰动时，由于有反馈的存在，扰动产生的影响会被反馈到输入端，系统就从输入部分产生了调整，经过调整后的电压值会与2V相差更小些。 因此，闭环的电压值更接近2V。 （3）学自动控制原理课程，在控制系统设计中主要设计哪一部份？ 答：应当是系统的整体框架及误差调节部分。对于一个系统，功能部分是“被控对象”部分，这部分可由对应专业设计，反馈部分大多是传感器，因此可由传感器的专业设计，而自控原理关注的是系统整体的稳定性，因此，控制系统设计中心就要集中在整个系统的协调和误差调节环节。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表达、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。所以，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就可以“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式可以做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。
电气控制实验报告.
黑龙江科技学院 综合性、设计性实践报告 实验项目名称配电盘设计 所属课程名称电气控制 实验日期 班级 学号 姓名 成绩 电气与信息工程学院实验室
实验概述： 【实验目的及要求】 电气控制工程实践是电类专业大学阶段重要的实践性教学环节，着眼于工程设动手组装、调试等实践来验证课程的基本理论，并培养学生的大工程意识和实践技能。 电气控制工程实践应达到如下基本要求： 1. 综合运用电气控制课程中所学的理论知识去独立完成一个项目的设计。 2. 通过查阅手册和文献资料，培养学生独立分析和解决实际问题的能力。 3. 熟悉常用电气元件的类型和特性，并掌握合理选用的原则。 4. 学会电气控制电路的安装、配线、以及调试技能。 5．学会电气控制电路的故障分析和处理方法。 6．学会撰写实践总结报告。 7．培养严肃认真的工作作风和严谨的科学态度。 8. 对时间继电器配线时要分析所控制的开关所在。 9．配线完成后未经指导教师允许不能擅自接电调试。 10.接电后不能用手或导体接触电路装置，以免触电。 【实验原理】 1. 空气隔离开关: 可作为不频繁地手动接通和分断交直流电路或作隔离开关用，也可以用不频繁地接通和分断额定电流以下的负载，如小型电动机等。应注意自动开关的额定电压和额定电流应不小于电路的正常工作电压和电流。 2. 熔断器： 可串联在保护的可作为不频繁地手动接通和分断交直流电路或作隔离开关用，也可以用不频繁地接通和分断额定电流以下的负载，如小型电动机等。应注意自动开关的额定电压和额定电流应不小于电路的正常工作电压和电流。电路中。当电路正常工作时，熔断器允许通过一定大小的电流不熔断；当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度上升到熔点时，熔体熔断切断电路，使电气设备脱离电源，从而达到保护电器设备的目的。熔断器额定电压应大于或等于线路的工作电压，额定电流必须大于或等于所装熔体的额定电流。 3. 交流接触器: 是一种用来频繁地接通或断开交直流主电路及大容量控制电路的自动切电路，还具有低电
哈工大_控制系统实践_磁悬浮实验报告
研究生自动控制专业实验 地点：A区主楼518房间 姓名：实验日期：年月日斑号：学号：机组编号： 同组人：成绩：教师签字：磁悬浮小球系统 实验报告 主编：钱玉恒，杨亚非 哈工大航天学院控制科学实验室
磁悬浮小球控制系统实验报告 一、实验内容 1、熟悉磁悬浮球控制系统的结构和原理； 2、了解磁悬浮物理模型建模与控制器设计； 3、掌握根轨迹控制实验设计与仿真； 4、掌握频率响应控制实验与仿真； 5、掌握PID控制器设计实验与仿真； 6、实验PID控制器的实物系统调试； 二、实验设备 1、磁悬浮球控制系统一套 磁悬浮球控制系统包括磁悬浮小球控制器、磁悬浮小球实验装置等组成。在控制器的前部设有操作面板，操作面板上有起动/停止开关，控制器的后部有电源开关。 磁悬浮球控制系统计算机部分 磁悬浮球控制系统计算机部分主要有计算机、1711控制卡等； 三、实验步骤 1、系统实验的线路连接 磁悬浮小球控制器与计算机、磁悬浮小球实验装置全部采用标准线连接，电源部分有标准电源线，考虑实验设备的使用便利，在试验前，实验装置的线路已经连接完毕。 2、启动实验装置 通电之前，请详细检察电源等连线是否正确，确认无误后，可接通控制器电源，随后起动计算机和控制器，在编程和仿真情况下，不要启动控制器。 系统实验的参数调试
根据仿真的数据及控制规则进行参数调试（根轨迹、频率、PID 等），直到获得较理想参数为止。 四、实验要求 1、学生上机前要求 学生在实际上机调试之前，必须用自己的计算机，对系统的仿真全部做完，并且经过老师的检查许可后，才能申请上机调试。 学生必须交实验报告后才能上机调试。 2、学生上机要求 上机的同学要按照要求进行实验，不得有违反操作规程的现象，严格遵守实验室的有关规定。 五、系统建模思考题 1、系统模型线性化处理是否合理，写出推理过程？ 合理，推理过程： 由级数理论，将非线性函数展开为泰勒级数。由此证明，在平衡点)x ,(i 00对 系统进行线性化处理是可行的。 对式2x i K x i F )(),(=作泰勒级数展开，省略高阶项可得： )x -)(x x ,(i F )i -)(i x ,(i F )x ,F(i x)F(i,000x 000i 00++= )x -(x K )i -(i K )x ,F(i x)F(i,0x 0i 00++= 平衡点小球电磁力和重力平衡，有 (,)+=F i x mg 0 |,δδ===00 i 00 i i x x F(i,x) F(i ,x )i ；|,δδ===00x 00i i x x F(i,x)F (i ,x )x 对2 i F(i,x )K()x =求偏导数得：
电机实验报告东南大学自动化
东南大学 电机实验报告 姓名：学号： 专业：自动化 组员： 时间：2014年6月
实验一、二电器控制（一、二） 一、实验目的 1、了解接触器、按扭等元件的功能特点，掌握其工作原理及接线方法； 2、学会使用接触器、按钮组合控制风扇开关。 二、实验原理 1. 接触器型号划分 在电工学上。接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制系统 中的重要元件之一。通用接触器可大致分以下两类。 （1）交流接触器。主要由电磁机构、触头系统、灭弧装置等组成。常用的是CJ10、CJ12、CJ12B等系列。 （2）直流接触器。一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。 但现在接触器的型号都重新划分了。都是AC系列的了。 AC-1类接触器是用来控制无感或微感电路的。 AC--2类接触器是用来控制绕线式异步电动机的启动和分断的。 AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断。 2. 交流接触器（CJX1-12） 实验室所用的是交流接触器（CJX1-12）如下图所示
铭牌如下 工作原理 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 使用接法 1、一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。 2、首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部。还要注意外加电源的电压是多少（220V或380V），一般都标得有。并且注意接触点是常闭还是常开。
电气控制技术与PLC 实验报告样本
西华大学实验报告（理工类） 开课学院及实验室：电气与电子信息学院电气信息专业实验中心 实验时间：2016年 月 日 一、实验目的 1、通过对三相异步电动机正反转控制线路的接线，掌握由电路原理图接成实际操作电路的方法。 2、掌握三相异步电动机正反转的原理和方法。 3、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制及按钮和接触器双重联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处。 二、实验原理 利用自锁、互锁技术进行电机多种正反转电路设计。包括倒顺开关正反转控制线路设计、接触器联锁正反转控制线路设计、按钮联锁正反转控制线路设计以及按钮和接触器双重联锁正反转控制线路设计。 三、实验设备、仪器及材料 D61继电接触控制挂箱（一）、D62继电接触控制挂箱（二）、三相鼠笼异步电动机(△/220V) 四、实验步骤（按照实际操作过程） 1、倒顺开关正反转控制线路设计 (1) 旋转调压器旋钮将三相调压电源U 、V 、W 输出线电压调到220V ，按下“关”按钮切断交流电源。 (2) 按图1接线。图中Q 1 （用以模拟倒顺开关）、FU 1 、FU 2、FU 3选用D62挂件，电机选用DJ24（△/220V ）。 (3) 启动电源后，把开关Q 1合向“左合”位置，观察电机转向。 (4) 运转半分钟后，把开关Q 1合向“断开”位置后，再扳向“右合”位置，观察电机转向。 2、接触器联锁正反转控制线路设计 (1) 按下“关”按钮切断交流电源。按图8-5接线。图中SB 1、SB 2、SB 3、KM 1、KM 2、FR 1选用D61件，Q 1、FU 1、FU 2 、FU 3、FU 4选用D62挂件，电机选用DJ24（△/220V ）。经指导老师检查无误后，按下“开”按钮通电操作。 (2) 合上电源开关Q 1，接通220V 三相交流电源。 (3) 按下SB 1，观察并记录电动机M 的转向、接触器自锁和联锁触点的吸断情况。
过程控制系统实验报告
实验一过程控制系统的组成认识实验 过程控制及检测装置硬件结构组成认识，控制方案的组成及控制系统连接 一、过程控制实验装置简介 过程控制是指自动控制系统中被控量为温度、压力、流量、液位等变量在工业生产过程中的自动化控制。本系统设计本着培养工程化、参数化、现代化、开放性、综合性人才为出发点。实验对象采用当今工业现场常用的对象，如水箱、锅炉等。仪表采用具有人工智能算法及通讯接口的智能调节仪，上位机监控软件采用MCGS工控组态软件。对象系统还留有扩展连接口，扩展信号接口便于控制系统二次开发，如PLC控制、DCS控制开发等。学生通过对该系统的了解和使用，进入企业后能很快地适应环境并进入角色。同时该系统也为教师和研究生提供一个高水平的学习和研究开发的平台。 二、过程控制实验装置组成 本实验装置由过程控制实验对象、智能仪表控制台及上位机PC三部分组成。 1、被控对象 由上、下二个有机玻璃水箱和不锈钢储水箱串接，4.5千瓦电加热锅炉（由不锈钢锅炉内胆加温筒和封闭外循环不锈钢锅炉夹套构成），压力容器组成。 水箱：包括上、下水箱和储水箱。上、下水箱采用透明长方体有机玻璃，坚实耐用，透明度高，有利于学生直接观察液位的变化和记录结果。水箱结构新颖，内有三个槽，分别是缓冲槽、工作槽、出水槽，还设有溢流口。二个水箱可以组成一阶、二阶单回路液位控制实验和双闭环液位定值控制等实验。 模拟锅炉：锅炉采用不锈钢精致而成，由两层组成：加热层（内胆）和冷却层（夹套）。做温度定值实验时，可用冷却循环水帮助散热。加热层和冷却层都有温度传感器检测其温度，可做温度串级控制、前馈－反馈控制、比值控制、解耦控制等实验。 压力容器：采用不锈钢做成，一大一小两个连通的容器，可以组成一阶、二阶单回路压力控制实验和双闭环串级定值控制等实验。 管道：整个系统管道采用不锈钢管连接而成，彻底避免了管道生锈的可能性。为了提高实验装置的使用年限，储水箱换水可用箱底的出水阀进行。 2、检测装置 （液位）差压变送器：检测上、下二个水箱的液位。其型号：FB0803BAEIR，测量范围：0～1.6KPa，精度：0.5。输出信号：4～20mA DC。 涡轮流量传感器：测量电动调节阀支路的水流量。其型号：LWGY－6A，公称压力：6.3MPa，精度：1.0％，输出信号：4～20mA DC 温度传感器：本装置采用了两个铜电阻温度传感器，分别测量锅炉内胆、锅炉夹套的温度。经过温度传感器，可将温度信号转换为4～20mA DC电流信号。 （气体）扩散硅压力变送器：用来检测压力容器内气体的压力大小。其型号：DBYG-4000A/ST2X1，测量范围：0.6～3.5Mpa连续可调，精度：0.2，输出信号为4～20mA DC。 3、执行机构 电气转换器：型号为QZD-1000，输入信号为4～20mA DC，输出信号：20～100Ka气压信号，输出用来驱动气动调节阀。 气动薄膜小流量调节阀：用来控制压力回路流量的调节。型号为ZMAP－100，输入信号为4～20mA DC或0～5V DC，反馈信号为4～20mA DC。气源信号 压力：20~100Kpa，流通能力：0.0032。阀门控制精度：0.1％～0.3％，环境温度：－4～＋200℃。 SCR移相调压模块：采用可控硅移相触发装置，输入控制信号0～5V DC或4～20mA DC 或10K电位器，输出电压变化范围：0～220V AC，用来控制电加热管加热。 水泵：型号为UPA90，流量为30升／分，扬程为8米，功率为180W。
东南大学数字图像处理实验报告
数字图像处理 实验报告 学号：04211734 姓名：付永钦 日期：2014/6/7 1.图像直方图统计 ①原理：灰度直方图是将数字图像的所有像素，按照灰度值的大小，统计其所出现的频度。 通常，灰度直方图的横坐标表示灰度值，纵坐标为半个像素个数，也可以采用某一灰度值的像素数占全图像素数的百分比作为纵坐标。 ②算法： clear all PS=imread('girl-grey1.jpg'); %读入JPG彩色图像文件figure(1);subplot(1,2,1);imshow(PS);title('原图像灰度图'); [m,n]=size(PS); %测量图像尺寸参数 GP=zeros(1,256); %预创建存放灰度出现概率的向量 for k=0:255 GP(k+1)=length(find(PS==k))/(m*n); %计算每级灰度出现的概率end figure(1);subplot(1,2,2);bar(0:255,GP,'g') %绘制直方图 axis([0 255 min(GP) max(GP)]); title('原图像直方图') xlabel('灰度值') ylabel('出现概率') ③处理结果：
原图像灰度图 100 200 0.005 0.010.0150.020.025 0.030.035 0.04原图像直方图 灰度值 出现概率 ④结果分析：由图可以看出，原图像的灰度直方图比较集中。 2. 图像的线性变换 ①原理：直方图均衡方法的基本原理是：对在图像中像素个数多的灰度值（即对画面起主 要作用的灰度值）进行展宽，而对像素个数少的灰度值（即对画面不起主要作用的灰度值）进行归并。从而达到清晰图像的目的。 ②算法： clear all %一，图像的预处理，读入彩色图像将其灰度化 PS=imread('girl-grey1.jpg'); figure(1);subplot(2,2,1);imshow(PS);title('原图像灰度图'); %二，绘制直方图 [m,n]=size(PS); %测量图像尺寸参数 GP=zeros(1,256); %预创建存放灰度出现概率的向量 for k=0:255
电气控制与PLC综合实习报告心得
《PLC控制技术》实训总结报告 姓名： 班级： 指导教师：
实训时间：
目录 前言 (5) 实训背景 (5) 实训目的 (5) 实训器材 (5) 设计选题 (6) 1．PLC控制系统应用现状及发展趋势 (7) 1.1应用现状 (7) 1.2主流产品介绍 (9) 1.3发展趋势 (14) 2．主要实训项目及解决方案（书写三个解决方案，每组选择一个题目） (16) 2.1项目1及解决方案 (17) 2.1.1项目介绍 (17) 2.1.2硬件配置及I/O (17) 2.1.3梯形图设计 (18) 2.2项目2及解决方案 (18) 2.2.1项目介绍 (18) 2.2.2硬件配置及I/O (19) 2.2.3梯形图设计 (20) 2.3项目3及解决方案 (22) 2.3.1项目介绍 (22)
2.3.2硬件配置及I/O (23) 2.3.3梯形图设计 (24) 3．实训过程总结 (28) 3.1实训收获 (28) 3.2存在的问题及解决思路 (29) 4．结束语 (29)
前言 实训背景 PLC控制功能是通过存放在存储器内的程序来实现的，主要对控制功能作必要地修改，只需改变软件指令即可，使硬件软件化。可编程序控制器采用易学易懂的梯形图语言，它是以计算机软件技术构成人们惯用的继电器模型，形成一套独具风格的以继电器梯形图为基础的形象编程语言，梯形图使用的符号和定义与常规的继电器展开图完全一致，电气操作人员使用起来得心应手，不存在计算机技术与传统电气控制技术之间的专业“鸿沟”。在了解PLC简要工作原理和它的编程技术之后，就可结合实际需要进行应用设计，进而将PLC用于实际控制系统中。该课程实训的任务是培养学生利用PLC应用技术，设计和开发自动化控制装置的综合运用能力。 实训目的 通过本次课程设计让同学们了解PLC的内部结构以及工作原理，掌握S7-200可编程控制器的指令系统，熟悉各个指令及其应用，培养学生利用PLC技术设计和开发控制装置的综合运用能力。重点是将PLC 应用于实际，根据控制要求对PLC进行编程和使用。 实训器材
自动控制系统实验报告
自动控制系统实验报告 学号： 班级： 姓名: 老师：
一．运动控制系统实验 实验一.硬件电路的熟悉和控制原理复习巩固 实验目的：综合了解运动控制实验仪器机械结构、各部分硬件电路以及控制原理，复习巩固以前课堂知识，为下阶段实习打好基础。 实验内容：了解运动控制实验仪的几个基本电路： 单片机控制电路（键盘显示电路最小应用系统、步进电机控制电路、光槽位置检测电路） ISA运动接口卡原理（搞清楚译码电路原理和ISA总线原理） 步进电机驱动检测电路原理（高低压恒流斩波驱动电路原理、光槽位置检测电路）两轴运动十字工作台结构 步进电机驱动技术（掌握步进电机三相六拍、三相三拍驱动方法。） 微机接口技术、单片机原理及接口技术，数控轮廓插补原理，计算机高级语言硬件编程等知识。 实验结果： 步进电机驱动技术： 控制信号接口： （1）PUL：单脉冲控制方式时为脉冲控制信号，每当脉冲由低变高是电机走一步；双 脉冲控制方式时为正转脉冲信号。 （2）DIR：单脉冲控制方式时为方向控制信号，用于改变电机转向；双脉冲控制方式 时为反转脉冲信号。
（3）OPTO ：为PUL 、DIR 、ENA 的共阳极端口。 （4）ENA ：使能/禁止信号，高电平使能，低电平时驱动器不能工作，电机处于自由状 态。 电流设定： （1）工作电流设定： （2）静止电流设定： 静态电流可用SW4 拨码开关设定，off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4 设成off ，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 （3）细分设定： （4）步进电机的转速与脉冲频率的关系 电机转速v = 脉冲频率P * 电机固有步进角e / (360 * 细分数m) 逐点比较法的直线插补和圆弧插补： 一．直线插补原理： 如图所示的平面斜线AB ，以斜线起点A 的坐标为x0，y0，斜线AB 的终点坐标为(xe ，ye)，则此直线方程为： 00 00Y Ye X Xe Y Y X X --= -- 取判别函数F ＝(Y —Y0)(Xe —Xo)—(X-X0)(Ye —Y0)
自动控制实验报告1
东南大学自动控制实验室 实验报告 课程名称：自动控制原理 实验名称：闭环电压控制系统研究 院（系）：仪器科学与工程专业：测控技术与仪器姓名：学号： 实验室：常州楼五楼实验组别：/ 同组人员：实验时间：2018/10/17 评定成绩：审阅教师： 实验三闭环电压控制系统研究
一、实验目的： （1）通过实例展示，认识自动控制系统的组成、功能。 （2）会正确实现闭环负反馈。 （3）通过开、闭环实验数据说明闭环控制效果。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表达、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。所以，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就可以“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式可以做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。 （2）自动控制的根本是闭环，尽管有的系统不能直接感受到它的闭环形式，如步进电机控制，专家系统等，从大局看，还是闭环。闭环控制可以带来想象不到的好处，本实验就是用开环和闭环在负载扰动下的实验数据，说明闭环控制效果。自动控制系统性能的优劣，其原因之一就是取决调节器的结构和算法的设计（本课程主要用串联调节、状态反馈），本实验为了简洁，采用单闭环、比例调节器K。通过实验证明：不同的K，对系性能产生不同的影响，以说明正确设计调节器算法的重要性。 （3）为了使实验有代表性，本实验采用三阶（高阶）系统。这样，当调节器K值过大时，控制系统会产生典型的现象——振荡。本实验也可以认为是一个真实的电压控制系统。 三、实验设备： THBDC-1实验平台 四、实验线路图： 五、实验步骤：
东南大学自控实验报告实验三闭环电压控制系统研究
东南大学自控实验报告实验三闭环电压控制系统研究
东南大学 《自动控制原理》 实验报告 实验名称：实验三闭环电压控制系统研究 院（系）：专业： 姓名：学号： 实验室： 416 实验组别： 同组人员：实验时间：年 11月 24日评定成绩：审阅教师：
实验三闭环电压控制系统研究 一、实验目的： （1）经过实例展示，认识自动控制系统的组成、功能及自动控制原理课程所要解决的问题。 （2）会正确实现闭环负反馈。 （3）经过开、闭环实验数据说明闭环控制效果。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表示、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。因此，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就能够“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式能够做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。 （2）自动控制的根本是闭环，尽管有的系统不能直接感受到它的
闭环形式，如步进电机控制，专家系统等，从大局看，还是闭环。闭环控制能够带来想象不到的好处，本实验就是用开环和闭环在负载扰动下的实验数据，说明闭环控制效果。自动控制系统性能的优劣，其原因之一就是取决调节器的结构和算法的设计（本课程主要用串联调节、状态反馈），本实验为了简洁，采用单闭环、比例调节器K。经过实验证明：不同的K，对系性能产生不同的影响，以说明正确设计调节器算法的重要性。 （3）为了使实验有代表性，本实验采用三阶（高阶）系统。这样，当调节器K值过大时，控制系统会产生典型的现象——振荡。本实验也能够认为是一个真实的电压控制系统。 三、实验设备： THBDC-1实验平台 四、实验线路图： 五、实验步骤： （1）如图接线，建议使用运算放大器U8、U10、U9、U11、U13。
控制系统仿真实验报告
哈尔滨理工大学实验报告 控制系统仿真 专业：自动化12-1 学号：1230130101 姓名：
一．分析系统性能 课程名称控制系统仿真实验名称分析系统性能时间8.29 地点3# 姓名蔡庆刚学号1230130101 班级自动化12-1 一．实验目的及内容： 1. 熟悉MATLAB软件的操作过程； 2. 熟悉闭环系统稳定性的判断方法； 3. 熟悉闭环系统阶跃响应性能指标的求取。 二．实验用设备仪器及材料： PC, Matlab 软件平台 三、实验步骤 1. 编写MATLAB程序代码； 2. 在MATLAT中输入程序代码，运行程序； 3.分析结果。 四．实验结果分析： 1.程序截图
得到阶跃响应曲线 得到响应指标截图如下
2.求取零极点程序截图 得到零极点分布图 3.分析系统稳定性 根据稳定的充分必要条件判别线性系统的稳定性最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点，如果有系统不稳定。有零极点分布图可知系统稳定。
二．单容过程的阶跃响应 一、实验目的 1. 熟悉MATLAB软件的操作过程 2. 了解自衡单容过程的阶跃响应过程 3. 得出自衡单容过程的单位阶跃响应曲线 二、实验内容 已知两个单容过程的模型分别为 1 () 0.5 G s s =和5 1 () 51 s G s e s - = + ，试在 Simulink中建立模型，并求单位阶跃响应曲线。 三、实验步骤 1. 在Simulink中建立模型，得出实验原理图。 2. 运行模型后，双击Scope，得到的单位阶跃响应曲线。 四、实验结果 1．建立系统Simulink仿真模型图，其仿真模型为
自动检测技术实验一
东南大学自动化学院 实验报告课程名称：检测技术 第1 次实验
实验名称：实验一、三、五、八、九 院（系）：自动化专业：自动化 ：学号： 实验室：实验组别： 同组人员：实验时间：2013 年11月16日 评定成绩：审阅教师： 实验一金属箔式应变片——单臂电桥性能实验一、基本原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。 描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压Uo1= EKε/4。 二、实验器材及连线 主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。
图2-1 应变式传感器安装示意图 图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理图 三、实验步骤 1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。 2、放大器输出调零 将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。 3、电桥调零
拆去放大器输入端口的短接线，将暂时脱开的引线复原。调节实验模板上的桥路平衡电位器RW1，使电压表显示为零。 4、应变片单臂电桥实验 在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500 g）砝码加完。实验结果填入表2-1，画出实验曲线。 表2-1 重量(g) 20 40 60 80 100 120 140 160 180 200 电压(mv) 15.2 30.5 45.9 61.5 77.0 92.4 108.0 132.8 148.3 163.9 拟合方程为：0.834 4.1933 U W =?- 重量20 40 60 80 100 120 140 160 180 200
东南大学系统实验报告
实验八：抽样定理实验（PAM ） 一． 实验目的： 1. 掌握抽样定理的概念 2. 掌握模拟信号抽样与还原的原理和实现方法。 3. 了解模拟信号抽样过程的频谱 二． 实验内容： 1. 采用不同频率的方波对同一模拟信号抽样并还原，观测并比较抽样信号及还原信号的波形和频谱。 2. 采用同一频率但不同占空比的方波对同一模拟信号抽样并还原，观测并比较抽样信号及还原信号的波形和频谱 三． 实验步骤： 1. 将信号源模块、模拟信号数字化模块小心地固定在主机箱中，确保电源接触良好。 2. 插上电源线，打开主机箱右侧的交流开关，在分别按下两个模块中的电源开关，对应的发光二极管灯亮，两个模块均开始工作。 3. 信号源模块调节“2K 调幅”旋转电位器，是“2K 正弦基波”输出幅度为3V 左右。 4. 实验连线 5. 不同频率方波抽样 6. 同频率但不同占空比方波抽样 7. 模拟语音信号抽样与还原 四． 实验现象及结果分析： 1. 固定占空比为50%的、不同频率的方波抽样的输出时域波形和频谱： (1) 抽样方波频率为4KHz 的“PAM 输出点”时域波形： 抽样方波频率为4KHz 时的频谱： 50K …… …… PAM 输出波形 输入波形

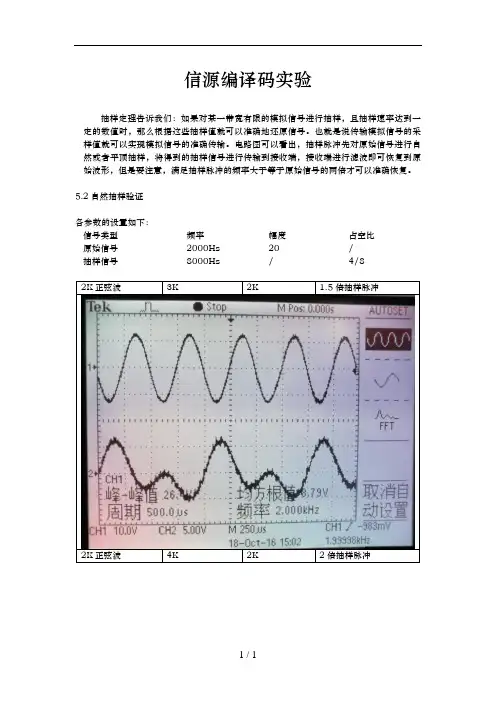

分析： 理想抽样时，此处的抽样方波为抽样脉冲，则理想抽样下的抽样信号的频谱应该是无穷多个原信号频谱的叠加，周期为抽样频率；但是由于实际中难以实现理想抽样，即抽样方波存在占空比（其频谱是一个Sa()函数），对抽样频谱存在影响，所以实际中的抽样信号频谱随着频率的增大幅度上整体呈现减小的趋势，如上面实验频谱所示。仔细观察上图可发现，某些高频分量大于低频分量，这是由于采样频率为4KHz ，正好等于奈奎斯特采样频率，频谱会在某些地方产生混叠。 (2) 抽样方波频率为8KHz 时的“PAM 输出点”时域波形： 2KHz 6K 10K 14K 输入波形 PAM 输出波形
电气控制技术综合实验报告
电气控制技术 综合实验任务书（B） 题目装配生产线电气控制系统设计与调试 学院(部) 电控学院 专业电气工程及其自动化 班级 学生姓名 学号 12 月22 日至 1 月 2 日共 2 周 指导教师(签字) 系主任(签字) 2014年 1 月 2 日
目录 一、设计目的 (1) 二、设计要求 (1) 三、系统设计 (2) 四、工作原理 (3) 五、元器件的选择 (3) 六、操作使用说明 (5) 七、主要参考资料 (6) 附录1 指令语句表 (7) 附录2 I/O分配表 (8) 附录3 元件明细表 (9) 附录4 电气原理图 (10) 附录5 安装接线图 (11) 附录6 元件布置图 (12) 附录7 梯形图 (13)
一、设计目的 通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，安装布置图、接线图和控制箱的设计，并进行模拟调试。具有电气控制系统工程设计的初步能力。 二、设计要求 根据系统的控制要求，采用PLC为中心控制单元，设计出满足控制要求的控制系统并进行联机调试。 设计原始资料： 1、装配生产线有5个工位，分别由5台电动机控制。M1、M2 功率为3KW，M3、M4、M5功率为5.5KW。 2、自动状态：系统起动后，每隔10秒电动机按先后顺序起停。 即按下起动按钮，10s后M1起动；20s后M1停机，M2起动； 30s后M2停机，M3起动，依次类推，完成一个循环。 3、半自动状态：按起动按钮，M1起动；再按同一按钮，M1 停机，M2起动，依此类推，完成一个循环。 4、手动状态：各台电机没有联锁，分别用按钮对电动机实现 起停控制。 5、任何一台电动机出现故障，全部停止运行。 6、各种指示及报警。
实验一电力拖动自动控制系统实验报告
第五章仿真及实验 第一节晶闸管直流调速系统参数和环节特性的测定 一、实验目的 1 熟悉晶闸管直流调速系统的组成及其基本结构。 2掌握晶闸管直流调速系统参数及反馈环节测定方法。 二、实验原理 晶闸管直流调速系统由整流变压器、晶闸管整流跳水装置、平波电抗器、电动机-发电机组等组成。 在本实验中，整流装置的主电路喂三相桥式电路，控制电路可直接由给定电压Ug作为触发器的移相控制电压Ua。改变Ug的大小即可改变控制角a，从而获得可调的直流电压，以满足实验要求。实验系统的组成原理如图5.1所示。 三．实验内容 1测定晶闸管直流调速系统主电路总电阻值R。 2测定晶闸管直流系统电路电感值L.. 3测定直流电机-直流发电机-测速发电机的飞轮惯量GD的平方。 4测定晶闸管直流调速系统主电路电磁时间常数Td。
5测定直流电动机电势常数Ce和转矩常数Cm。 6测定晶闸管直流调速系统机电时间常数Tm。 7测定晶闸管触发及整流装置特性Ud=f（Ue）。 8测定测速发电机特性Utg=f（n）。 四．实验仿真 晶闸管直流调速系统的原理如图5.1所示。该系统由给定信号、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。图5.2势采用面向电气原理图方法构成的晶闸管直流系统的仿真模型。下面介绍各部分建模与参数设置过程。 1．系统的建模和模型参数设置 系统的建模包括主电路的建模和控制电路的建模俩部分。 1）主电路的建模和参数设置 由图5.2可见，开环直流调速系统的主电路由三相对称交流电压器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。由于同步脉冲与晶闸管整流桥是不可分割的两个环节，通常作为一个组合体讨论，所以将触发器归到主电路进行建模。 2）三相整流桥时，桥臂数取3，A，B，C三相交流电源接到整流桥的输入端，
自动检测技术实验一
自动检测技术实验一-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
东南大学自动化学院 实验报告课程名称：检测技术 第 1 次实验 实验名称：实验一、三、五、八、九 院（系）：自动化专业：自动化 姓名：学号： 实验室：实验组别： 同组人员：实验时间：2013 年 11 月 16 日评定成绩：审阅教师：
实验一金属箔式应变片——单臂电桥性能实验一、基本原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。 描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压Uo1= EKε/4。 二、实验器材及连线 主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。 图2-1 应变式传感器安装示意图
图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理图 三、实验步骤 1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。 2、放大器输出调零 将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi ＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。 3、电桥调零 拆去放大器输入端口的短接线，将暂时脱开的引线复原。调节实验模板上的桥路平衡电位器RW1，使电压表显示为零。 4、应变片单臂电桥实验
