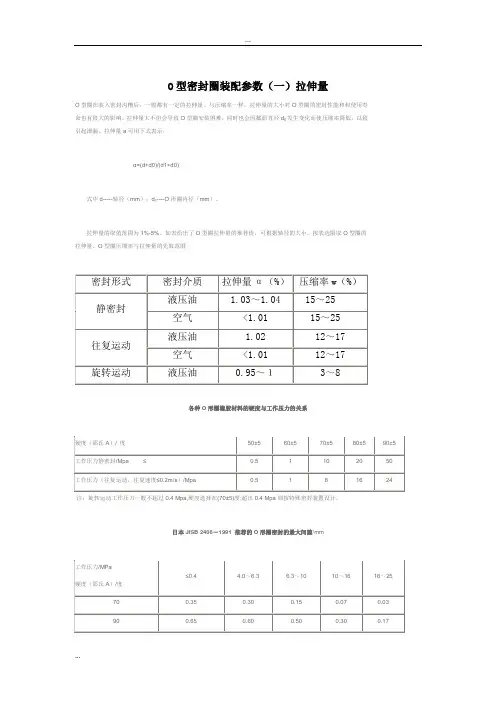

O型密封圈装配参数（一）拉伸量

美国SAEJ120A－1968 推荐的O形圈的最大封间隙值/mm

O型密封圈装配参数（二）压缩率

O型圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。O型密封圈是液压、气动系统中使用最广泛的一种密封件。O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

O型密封圈是典型的挤压型密封。O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

2.1．压缩率

压缩率W通常用下式表示：

W=（d0-h）/d0 ×100%

式中d0-----O型圈在自由状态下的截面直径(mm);

h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)

在选取O形圈的压缩率时,应从如下3方面考虑：

1．要有足够的密封接触面积；

2．摩擦力尽量小；

3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。因此，在选择O形圈的压缩率时，要权衡各方面的因素。一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。上述不同形式的静密封，密封介质对O形圈的作用方向是不同的，所以预压力设计也不同。对于动密封则要区分是往复运动密封还是旋转运动密封。

1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。

2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。低摩擦运动用O型圈，为了减少摩擦阻力，一般均选取较小的压缩率，即W=5%-8%，此外，还要考虑到介质和温度引起的橡胶材料膨胀。通常在给定的压缩变形之外，允许的最大膨胀率为15%，超过这一范围说明材料选用不合适，应改用其他材料的O形圈，或对给定的压缩变形率予以修正。
