钢结构工程读图识图培训讲义
钢结构工程读图识图培训讲义
第一章识图基础

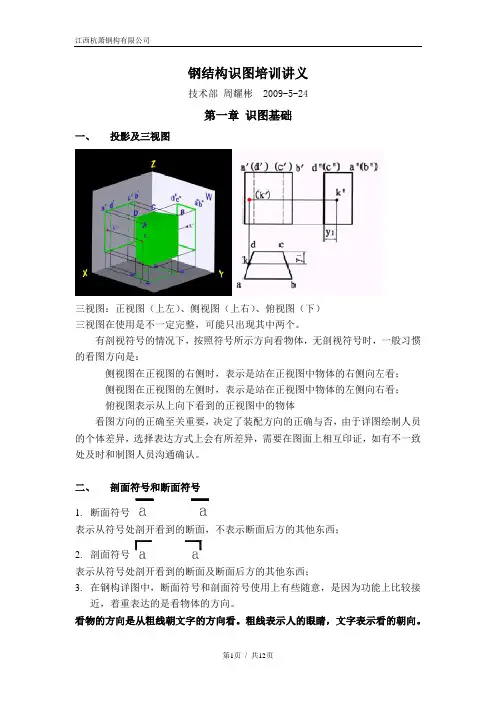

一、投影及三视图
三视图：正视图（上左）、侧视图（上右）、俯视图（下）
三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：
侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；
侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；
俯视图表示从上向下看到的正视图中的物体
看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号
1.断面符号
表示从符号处剖开看到的断面，不表示断面后方的其他东西；
2.剖面符号
表示从符号处剖开看到的断面及断面后方的其他东西；
3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接
近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号
1.不带剖视方向的索引
字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：
2.带剖视符号的索引
与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。
四、对称符号
