电气（照明）工程线路、电机绝缘、接地电阻测试记录表
接地电阻测试记录表
接地电阻测试记录表
（2）接地电阻应定期（至少每季一次）进行测试； （3）测试人为电工，监测人可以是施工员、安全员等施工管理人员。 接地电阻测试记录表 工程名称铜梁琼江安居提水二期工程泵 站、原水管线三标段 测试仪器名称兆欧表 测试仪器型号ZC52B – 4 型测试人监测人 接地类别及要求接地类别及 标准阻值 编 号 接地位置或 设备名称 实测阻值 Ω 季节 系数 测试 结果 测试 日期 备注 工作接地 ≤10Ω 1 柴油发电机0.6合格2013年 9月1日 重复接地 ≤10Ω 1 总配电箱0.1合格2013年 9月1日 2 分总配电箱1 0.4合格2013年 9月1日 3 分总配电箱2 0.8合格2013年 9月1日 4 分总配电箱3 1.3合格2013年 9月1日 5 分总配电箱4 1.1合格2013年 9月1日 防雷接地 ≤30Ω 1 无 保护接地 ≤4Ω 1 柴油发电机0.3合格2013年 9月1日 2 电焊机0.9合格2013年 9月1日 3 钢筋弯曲机0.3合格2013年 9月1日 4 钢筋切断机1合格2013年 9月1日
5 木工圆盘锯0.4合格2013年 9月1日 （2）接地电阻应定期（至少每季一次）进行测试； （3）测试人为电工，监测人可以是施工员、安全员等施工管理人员。 接地电阻测试记录表 工程名称铜梁琼江安居提水二期工程泵 站、原水管线三标段 测试仪器名称兆欧表 测试仪器型号ZC52B – 4 型测试人监测人 接地类别及要求接地类别及 标准阻值 编 号 接地位置或 设备名称 实测阻值 Ω 季节 系数 测试 结果 测试 日期 备注 工作接地 ≤10Ω 1 柴油发电机0.6合格2013年 10月5日 重复接地 ≤10Ω 1 总配电箱0.3合格2013年 10月5日 2 分总配电箱1 0.2合格2013年 10月5日 3 分总配电箱2 0.7合格2013年 10月5日 4 分总配电箱3 1.2合格2013年 10月5日 5 分总配电箱4 1.1合格2013年 10月5日 防雷接地 ≤30Ω 1 无 保护接地 ≤4Ω 1 柴油发电机0.2合格2013年 10月5日 2 电焊机0.8合格2013年 10月5日 3 钢筋弯曲机0.2合格2013年 10月5日
接地电阻测试记录表
单位（子单位） 工程名称 （一期）市政工程 施工单位 福建省**建筑工程有限公司 测试日期 天气 晴 气温（℃） 接地电阻 测试仪 规格型号 出厂 编号 检定单位 检定有限期 检定证书 编号 接地装置 名称类别 测试点 部位 设计值 （Ω） 实测值 （Ω） 附 图 及 说 明 重复接地 D01 4 2.2 如图所示，把探针P 、C 分别插入大地，将Ｅ、Ｐ、Ｃ用专用导线分别与仪表上相对应接线桩进行连接，然后均匀摇动手柄，读取测试值并记录 重复接地 D02 4 3.3 重复接地 D03 4 3.4 重复接地 D04 4 2.8 重复接地 D05 4 2.1 重复接地 D06 4 2.9 重复接地 D07 4 3.0 重复接地 D08 4 2.8 重复接地 D09 4 2.2 重复接地 D10 4 2.3 重复接地 D11 4 3.1 重复接地 D12 4 3.2 重复接地 D13 4 3.4 重复接地 D14 4 3.5 重复接地 D15 4 2.4 重复接地 D16 4 2.5 重复接地 D17 4 2.4 重复接地 D18 4 2.4 重复接地 D19 4 3.2 重复接地 D20 4 3.1 重复接地 D21 4 3.2 存在问题 处理情况 无 结论 符合要求 专业监理工程师（建设单位项目专业技术负责人） 施 工 单 位 质检员 施工员 测试员
单位（子单位） 工程名称 （一期）市政工程 施工单位 福建省**建筑工程有限公司 测试日期 天气 晴 气温（℃） 接地电阻 测试仪 规格型号 出厂 编号 检定单位 检定有限期 检定证书 编号 ZC29B-2 502 泉州市 计量所 09.10.27 -10.10.26 (QJ)DI-05/09- 00162 接地装置 名称类别 测试点部位 设计值 （Ω） 实测值 （Ω） 附 图 及 说 明 重复接地 D22 4 2.1 如图所示，把探针P 、C 分别插入大地，将Ｅ、Ｐ、Ｃ用专用导线分别与仪表上相对应接线桩进行连接， 然后均匀摇动手柄，读取测试值并记 录 重复接地 D23 4 2.2 重复接地 D24 4 3.4 重复接地 D25 4 3.4 重复接地 D26 4 2.5 重复接地 D27 4 3.2 重复接地 D28 4 2.5 重复接地 D29 4 2.8 重复接地 D30 4 2.6 重复接地 D31 4 3.1 重复接地 D101 4 3.2 重复接地 D102 4 3.5 重复接地 D103 4 3.4 重复接地 D104 4 3.2 重复接地 D105 4 2.4 重复接地 D106 4 2.5 重复接地 D107 4 2.9 重复接地 D108 4 3.0 重复接地 D109 4 3.1 重复接地 D110 4 3.2 重复接地 D111 4 3.4 存在问题 处理情况 无 结论 符合要求 专业监理工程师（建设单位项目专业技术负责人） 施 工 单 位 质检员 施工员 测试员

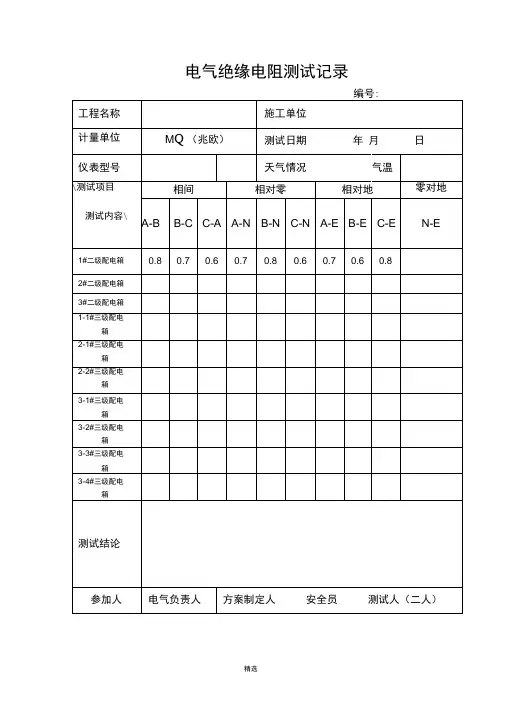

电气设备绝缘电阻测试记录
电气设备绝缘电阻测试记录 湖南移动枢纽楼室内装饰工程共3 页第2 页仪表型号： ZC25-3型绝缘电阻表测试日期：xx 年5 月29 日计量单位：兆欧电压：500V天气情况：晴气温：34 ℃试验内容相间相对零相对地零对地A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEPE-N二层段、路别、名称、编号插座AL-1WL-6WL-7WL-8WL-9WL-10WL-11WL-12WL-13WL-14WL-15插座AL-2WL-6WL-7WL-8WL-9测试人：测试结果：旁站监督人：施工单位复查结果：施工单位项目专业技术负责人： 年月日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：年月日注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。湘质监统编电气设备绝缘电阻测试记录施200260工程名称： 湖南移动枢纽楼室内装饰工程共3 页第1 页仪表型号： ZC25-3型绝缘电阻表测试日期：xx 年5 月29 日计量单位：兆欧电压：500V天气情况：晴气温：34 ℃试验内容相间相对零相对地零对地A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEPE-N三层段、路别、名
称、编号照明AL-1WL1WL2WL3WL4WL5照明AL-2WL1WL2WL3WL4WL5测试人：测试结果： 旁站监督人：施工单位复查结果：施工单位项目专业技术负责人： 年月日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：年月日注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。湘质监统编电气设备绝缘电阻测试记录施200260工程名称： 湖南移动枢纽楼室内装饰工程共3 页第3 页仪表型号： ZC25-3型绝缘电阻表测试日期：xx 年5 月29日计量单位：兆欧电压：500V天气情况：晴气温：34 ℃试验内容相间相对零相对地零对地A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEPE-N三层段、路别、名称、编号插座AL-2WL-10WL-11WL-12WL-13WL-14WL-15测试人：测试结果： 旁站监督人：施工单位复查结果：施工单位项目专业技术负责人： 年月日监理（建设）单位核查结论：项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：
2019建筑物接地电阻的测试方法及要求
建筑物接地电阻的测试方法及要求 建筑物接地系统对于整个建筑的防雷保护和电气系统的正常运行有着重要和深远的意义。建筑物接地系统的接地电阻也是电气工程验收的一项重要内容，其测量记录是工程竣工归档资料之一。当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量，单位工程竣工时还要进行复测，建筑物接地电阻的测试，一般是先由施工单位自行组织专业人员使用专用的测试仪器进行测量，由监理人员旁站，测试的数据填入专用的测试记录表格。 防雷接地系统的接地电阻测试必须使用专用的接地摇表（又称接地电阻摇表、接地电阻表、接地电阻测试仪，切不可用普通的兆欧表代替），目前有指针式和数字式两种。常见型号有ZC29B型指针式接地摇表（见图示1），DER2571数字接地电阻表（见图示2），民用建筑多采用ZC29B型指针式接地摇表。 见图示1 见图示2 为方便施工单位正确地使用接地摇表，现将接地电阻的测试方法及ZC29B型指针式接地摇表的使用和要求做一简单介绍。一、结构 ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成，附件有辅助探棒导线等。
二、使用说明 1、接地电阻测量时的接线方式（图示3）： 图示3 (1) 在测量接地电阻时，E－E两个接线柱用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。 (2) P柱接随仪表配来的20m纯铜导线，导线的另一端接插针Pˊ。 (3) C柱接随仪表配来的40m纯铜导线，导线的另一端接插针Cˊ。 2、接地电阻测试仪设置要求 (1) 接地电阻测试仪应水平放置在离测试点1～3m处，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。 (2) 每个接线头的接线柱都必须接触良好，连接牢固。 (3) 两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置，其间距为20m 。且Eˊ、Pˊ、Cˊ应保持在一条直线上。
接地电阻测试记录表及接地电阻测试记录表填写方法
接地电阻测试记录表 工程名称马鞍山枫林佳园二期测试仪器名称数字接地电阻测试仪测试仪器型号HT2571测试人监测人 接地类别及要求接地类型及标 准阻值 编号 接地位置或 设备名称 实测阻值 (Ω) 季节系数测试结果测试日期备注 工作接地 ≤4Ω 1 2 重复接地 ≤10Ω 1 2 3 4 5 6 7 8 9 防雷接地 ≤30Ω 1 2 3 4 5 6 保护接地 ≤4Ω 1 2 3 4 5 注：1. 测试结果＝实测电阻×季度系数； 2. 接地电阻定期（至少每季度一次）进行测试； 3. 测试人为电工，监测人可以是施工员、安全员等施工管理人员。 4. 季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。
接地电阻测试记录表填写方法 接地电阻测试记录表填写先要注意的地方： 1、测试结果=实测阻值x季节系数； 2、接地电阻应定期（至少每季度一次）进行测试； 3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。 接地电阻测试记录表怎么填： 1、名称：填写被测对象名称。即产品名称或零部件名称； 2、型号：填写被测对象的型号或规格。即产品或零部件型号、规格； 3、测试日期：填写测试的详细日期； 4、气候：填写测试试样周边环境的详细温度和湿度； 5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。 工作接地。在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。此种接地可采取直接接地或经特殊装置接地。如变压器中性点的直接接地或经消弧线圈接地。 保护接地。为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。 重复接地。将中性线上的一点或多点与大地再次做金属连接，称为重复接地。如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。 防雷接地。为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。
施工现场临时用电绝缘电阻测试记录
工程名称:金地国际城二期14年5月 仪表名称兆欧表工作电压220/380V 设备名称26#楼施工人货梯型号规格SCD200/200 回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值 A B 500 480 450 440 500 460 B C 480 500 460 450 460 500 C A 460 500 480 420 460 480 A O 500 480 450 440 500 460 B O 480 500 460 450 460 500 C O 460 500 480 420 460 480 测试结果合格合格合格合格合格合格 测试时间6；15 7；12 8；14 9；12 10；10 11；12 测试人 注：绝缘电阻值由建筑电工测试，每月复测一次。
工程名称:金地国际城二期14年6月 仪表名称兆欧表工作电压220/380V 设备名称26#楼施工人货梯型号规格SCD200/200 回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值 A B 500 480 450 440 500 460 B C 480 500 460 450 460 500 C A 460 500 480 420 460 480 A O 500 480 450 440 500 460 B O 480 500 460 450 460 500 C O 460 500 480 420 460 480 测试结果合格合格合格合格合格合格 测试时间6；15 7；12 8；14 9；12 10；10 11；12 测试人 注：绝缘电阻值由建筑电工测试，每月复测一次。
工程名称:金地国际城二期14年7月 仪表名称兆欧表工作电压220/380V 设备名称26#楼施工人货梯型号规格SCD200/200 回路编号阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值阻值 A B 500 480 450 440 500 460 B C 480 500 460 450 460 500 C A 460 500 480 420 460 480 A O 500 480 450 440 500 460 B O 480 500 460 450 460 500 C O 460 500 480 420 460 480 测试结果合格合格合格合格合格合格 测试时间6；15 7；12 8；14 9；12 10；10 11；12 测试人 注：绝缘电阻值由建筑电工测试，每月复测一次。
电气设备绝缘电阻测试记录.doc
工程名称：鑫远湘府国际一期4#栋共页第页 注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
工程名称：鑫远湘府国际一期4#栋共页第页 注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
工程名称：鑫远湘府国际一期4#栋共页第页 注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
工程名称：鑫远湘府国际一期4#栋共页第页 注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
工程名称：鑫远湘府国际一期4#栋共页第页 注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
接地电阻测试方法(带图)
接地电阻测试方法（带图） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 ZC-8型接地电阻测试仪另一种型号 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台? 2、辅助接地棒二根 3、导线5m、20m、40m各一根
常用工器具 五、使用与操作 1、测量接地电阻值时接线方式的规定 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。 测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 2、操作步骤 、仪表端所有接线应正确无误。 、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
、仪表放置水平后，调整检流计的机械零位，归零。 、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。 、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。 、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。 六、注意事项 1、禁止在有雷电或被测物带电时进行测量。 2、仪表携带、使用时须小心轻放，避免剧烈震动。 七、电路原理图 八、其它几种表型的测量示意图 各种表型在测量时，电位探棒Pˊ和电流探棒Cˊ的间距以说明书为准。
电气接地电阻测试记录.doc
电气接地电阻测试记录 鲁 DQ— 22 工程名称经一路顺河街三角地片区高层住宅1#楼施工单位山东天齐集团济南分公司 监理 ( 建设 ) 分项工程名称建筑防雷及接地工程山东省能建工程监理有限公司 单位 仪表型号ZC-8日期2010年 3月 9日 接地类型防雷接地保护接地重复接地静电接地其它1 2 3 4 组别 5 及实 6 测数 7 据 8 ( Ω ) 9 10 系统 设计要求≤ 1Ω≤Ω≤Ω≤Ω 测试结论符合图纸设计及规范要求 施工单位监理 ( 建设 ) 单位 测试人：专业质量检查员：项目专业技术(质量)负责人：监理工程师： ( 建设单位项目专业技术负责人) ( 公章 )( 公章 )
电气接地电阻测试记录 鲁 DQ— 22 工程名称经一路顺河街三角地片区高层住宅1#楼施工单位山东天齐集团济南分公司 监理 ( 建设 ) 分项工程名称建筑防雷及接地工程山东省能建工程监理有限公司 单位 仪表型号ZC-8日期2010年 3月 9日 接地类型防雷接地保护接地重复接地静电接地其它 11 12 13 14 组别 15 及实 16 测数 17 据 18 ( Ω ) 19 20 系统 设计要求≤ 1Ω≤Ω≤Ω≤Ω 测试结论符合图纸设计及规范要求 施工单位监理 ( 建设 ) 单位 测试人：专业质量检查员：项目专业技术(质量)负责人：监理工程师： ( 建设单位项目专业技术负责人)
( 公章 )( 公章 ) 山东省建设工程质量监督总站监制 电气接地电阻测试记录 鲁 DQ— 22 工程名称经一路顺河街三角地片区高层住宅1#楼施工单位山东天齐集团济南分公司 监理 ( 建设 ) 分项工程名称建筑防雷及接地工程山东省能建工程监理有限公司 单位 仪表型号ZC-8日期2010年 3月 9日 接地类型防雷接地保护接地重复接地静电接地其它 21 22 23 24 组别 25 及实 测数 据 ( Ω ) 系统 设计要求≤ 1Ω≤Ω≤Ω≤Ω 测试结论符合图纸设计及规范要求 施工单位监理 ( 建设 ) 单位
防雷接地电阻测试方法 图解
接地电阻测试方法（图解） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根 3、导线5m、20m、40m各一根 五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接4 0m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。 此主题相关图片如下： .2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 此主题相关图片如下： 2、操作步骤 2.1、仪表端所有接线应正确无误。 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。 2.3、仪表放置水平后，调整检流计的机械零位，归零。
绝缘电阻测试记录填写.
绝缘电阻测试记录填写 该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。 绝缘电阻测试 1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。 2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。 3.方法: (1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。 (2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。 (348V以下线路及设备应与单相 220V 线路测试相同。 (4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。 (5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。 (6电动机绝缘测试值应≥ 1M Ω。 (7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。 (8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。 回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。 绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。
如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了 电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。 1KV 一下三四十兆欧就满足要求了。一般零线与地线都是从同一个接地点引出的, 正常情况下他们之间的电阻值应该为 0,但有特殊情况,所有把开关拉开,这样零对地电阻应该要很大,否则说明没有正常正确安装接地线,表格中所填应该是特殊情况下的阻值(本人也不是很确定 ,所以应该填大阻值。 填这个表很麻烦的,要一一对照图纸,总之,电压高的话阻值就填大点,电压低的话阻值就填小点,祝 LZ 圆满完成任务功率损耗 PX 绝缘电阻测试记录在普通的建筑施工中有二种 : 1.线路设备绝缘电阻测试记录 回路编号 (例 M1-N1, 规格及敷设方式 (例 BV-4x10+BVR-1x10/SC32/FC (例 BV-2x4+BVR-1x4/SC25/WC 电阻值 :三相五线全填满 , 单相填对应的格子 (如 B 相 , 插座回路填 B-N:30,B-PE:31,N-PE:31 数值要基本接近 . 2. 电缆敷设及绝缘电阻测试记录电缆编号 (例 P2-M1, 规格 :YJV-4x25+1x16 起点 :P2箱终点 :M1箱 敷设方式 :穿管或敷桥架 中间接头 :无或 0 相对相 :80,相对零 :80,相对地 :79 我国现在相线是 U 、 V 、 W 、零线是 N 、接地保护线是 PE , 为什么相线还用 A 、 B 、 C 表示? AB是相线 A 与相线 B 之间的绝缘电阻。以此类推。
接地电阻测试方法
接地电阻测试方法 接地电阻测试方法(图解) 一、接地电阻测试要求: a. 交流工作接地，接地电阻不应大于4Ω; b. 安全工作接地，接地电阻不应大于4Ω; c. 直流工作接地，接地电阻应按计算机系统具体要求确定; d. 防雷保护地的接地电阻不应大于10Ω; e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根 3、导线5m、20m、40m各一根 五、使用与操作 1、测量接地电阻值时接线方式的规定 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒C ˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。
此主题相关图片如下: 测量小于1Ω接地电阻时接线图 1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 2、操作步骤 2.1、仪表端所有接线应正确无误。 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。 2.3、仪表放置水平后，调整检流计的机械零位，归零。 2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。 2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。 2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。 六、注意事项 1、禁止在有雷电或被测物带电时进行测量。
“绝缘电阻测试记录”的填写
该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、 表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成 后分别进行一次绝缘电阻测试记录。 楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。
绝缘电阻测试 1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。 2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。 3．方法： (1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。 (2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编 号、有效期）。 (3)48V以下线路及设备应与单相220V线路测试相同。 (4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。 (5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。 (6)电动机绝缘测试值应≥1MΩ。 (7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。 (8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。 回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如： +1AA1-1） 线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。 绝缘电阻：A、B、C表示三相电A相B相C相。 如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。 如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。1KV一下三四十兆欧就满足要求了。一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。 填这个表很麻烦的，要一一对照图纸，总之，电压高的话阻值就填大点，电压低的话阻值就填小点，祝LZ圆满完成任务 功率损耗PX 绝缘电阻测试记录在普通的建筑施工中有二种: 1.线路设备绝缘电阻测试记录 回路编号(例M1-N1), 规格及敷设方式 (例BV-4x10+BVR-1x10/SC32/FC) (例BV-2x4+BVR-1x4/SC25/WC) 电阻值:三相五线全填满, 单相填对应的格子 (如B相,插座回路填B-N:30,B-PE:31,N-PE:31) 数值要基本接近. 2.电缆敷设及绝缘电阻测试记录 电缆编号(例P2-M1), 规格:YJV-4x25+1x16
