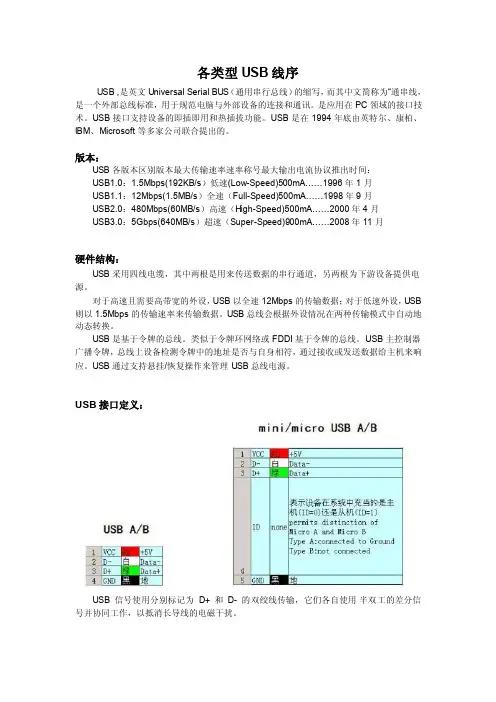

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。1996年推出。第二代：USB 2.0的最大传输速率高达480Mbps。USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB

1.0/1.1/

2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的

USB-B型插座是用在外设上的

下面介绍标准USB接口的引脚定义，

关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

https://www.360docs.net/doc/2a11600587.html,/products/usb.html#usb1

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图

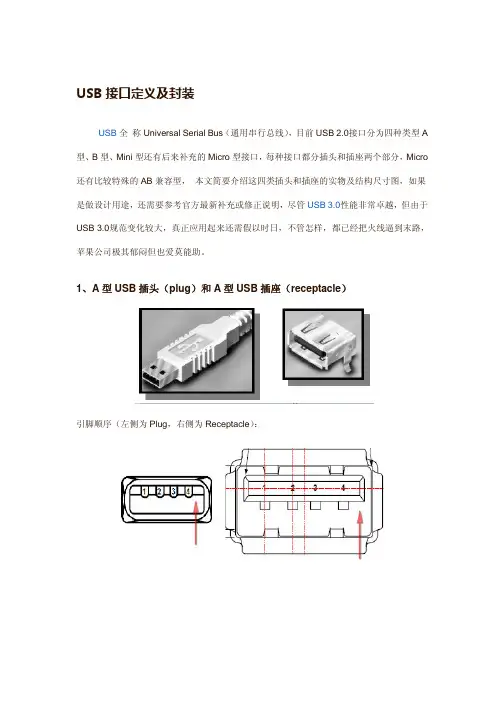

USB A型插座和插头引脚定义

USB A-B型引脚功能

引脚序号功能名典型电线颜色

1 VBUS 红

2 D- 白

3 D+ 绿

4 GND 黑

Shell Shield

USB A型插座DIP直插

USB A型插座SMT贴片

USB B型插座和插头

USB A-B型引脚功能

引脚序号功能名典型电线颜色

1 VBUS 红

2 D- 白

3 D+ 绿

4 GND 黑

Shell Shield

USB B型插座DIP直插

USB Mini-B型插座和插头

USB Mini-B 插座和插头

USB mini-B型插座引脚分布USB mini-B型插头引脚分布

Mini-USB型引脚定义

引脚功能名典型电线颜色

其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来）中才使用。Mini USB接口又分Mini-A、B和AB接口，如果你的系统仅仅是用做Slave，那么就使用B接口（手机上用的一般都是B型Mini USB接口）。系统控制器会判断ID脚的电平判断是什么样的设备插入；

如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

还有一种Micro USB（微型USB）。2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。Micro USB标准支持

目前USB的OTG功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输。Micro USB和Mini USB 接口都是5Pin的，引脚定义貌似也是一样的，但Micro USB长得更扁：
