工程制图习题及答案
增补习题
1. 过点K做一线段KL平行于三角形 ABC 和V面，KL实长为18
2. 已知三角形ABC平行于直线DE和FG，求作三角形ABC的水平投影。
3. 求线段 EF 与已知平面的交点，并判断可见性。
4. 求作两三角形 ABC 与 AEF 的交线，并判断可见性。
工程制图试题及答案(超好)
工程制图试题答案（1） 一、填空题（20分） 1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。 2、基本几何体按表面特征分为平面立体，曲面立体两种。 3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。 4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。 5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。 6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂， ④配水管网。 二、根据立体图画三视图（10分） 参考答案： 三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分） 七、将下列主视图改画全剖试图（20分） 工程制图试题答案（2） 二、填空题（20分） 1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的“三等”关系：主、俯视图长对正，主、左视 图高平齐，左、俯视图宽相等。 2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。 3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。 4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。 5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。 6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图， ③设备布置图和祥图。 二、根据立体图画三视图（10分） 三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分）
工程制图试题
《工程制图》课程考试试卷(A卷) 专业工程造价命题教师 年级层次学号姓名 注意：1、本试卷共1 页；2、考试时间: 120 分钟； 3、姓名、学号必须写在指定地方。 一、填空：(一空一分)30分 1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________ ___________________________________________________________等。 2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。 3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。 4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。 5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。 6、有些物体内部形状复杂或层次较多，可用____________________________ 剖切。对建筑物多层构造的部分可采用______剖切。 7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。 8、在系统图中标注标高，对于建筑物，应标注____________________________ 等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。 9、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。 10、标注坡度应加坡度符号，该符号为________，也可用___________的形式标注。
《土木工程制图》模拟试题三
装 订 线 内 不 得 答 题 自 觉 遵 守 考 试 规 则，诚 信 考 试，绝 不 作 弊
2.剖面图的剖切位置符号应于下列哪一个图样中绘出( )。 A.立面图 B.剖面图 C.底层平面图 D.标准层平面图 3．立面图中的室外地坪线用什么线型绘制( )。 A.1.4b的粗实线 B.1.2b的粗实线 C. l.lb粗实线 D.O.5b中实线4．基础图通常包括基础平面图和什么图( )。 A.基础立面图 B.基础剖面图 C.基础断面因 D.基础详图 5．在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线( )。 A.底层楼梯平面图 B.二层楼梯平面图 C. 标准楼梯平面图 D.顶层楼梯平面图 6.剖切位置线的长度约为多少mm( )。 A.4-6 B.6-10 C.6 - 8 D. 8 - 10 7.若采用1:10比例绘制,3600mm长的线应画成多少mm长的线( )。 A.3.6 B.36 C.360 D.3600 8.线型加深时,一般的顺序是( )。 A.先曲后直 B.先虚后实 C.先直后曲 D.以上都不对 9.下列连接方式中,不属于钢结构连接方式的有( )。 A.焊接 B.预理件连接 c.螺栓连接 D.铆钉连接 10.当焊缝分布不规则或为断续时,在标注焊缝代号的同时,宜在焊缝处加粗线,该粗线表示( )。 A.正面焊缝 B.背面焊缝 C.正背面均有焊缝 D.以上都不对 三、绘图题（14分） 根据楼梯剖视图，完成下页的楼梯底层平面图及二层平面图，要求尺寸、标高及标注完整。
装 订 线 内 不 得 答 题 自 觉 遵 守 考 试 规 则，诚 信 考 试，绝 不 作 弊
工程制图套试卷及答案
师大学考试试卷(1) 答案 机械系机电一体化专业画法几何及机械制图课程 班级学号得分 题号一二三四五六七八九总分 得分 阅卷人 一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方 10，上方8，试作A、B两点的三面投影。 X Z Y Y W O a a a b b b 二、作平面四边形ABCD的投影。 三、完成下列各形体的投影。 1．2．
四、根据给出的视图，补画第三视图（或视图所缺的图线）。1．
2． 五、在指定位置将主视图画成全剖视图。 六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 ，是螺纹（、外）， 又是，H是，
答案： 1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。 该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。 2． 指出该零件在长、宽、高三个方向的主要尺寸基准。 高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。 3．图中G1/2"表示： 非螺纹密封的管 螺纹，1/2" 表示 公称直径 ，是 螺纹（、是 基本尺寸 ，是 公差带代号 ，其中，H 是 基本偏差 代号 ，是 公差等级 。 5．说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度， 6.3
工程制图考试试卷及其答案
试题： 01．填空题： 0102A01.一个完整的尺寸包括、、和。 0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制。 0102A03.轴线(中心线)用线绘制；断裂边界线用线绘制。 0102A04.比例是指之比。 0102A05.机件的真实大小应以依据，与图形的大小及绘图的准确度无关。0102A06.绘制圆的对称中心线时，圆心应是相交。 0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号。0102A08.圆弧半径尺寸应标注在投影上。 0102A09.等于半圆的圆弧标注尺寸，符号是。 0102A10.平面图形的尺寸有、、。 0102A11.假想轮廓线用线绘用。 0102A12.放大比例是指。 0102A13.缩小比例是指。 0102A14.原值比例是指。 0102A15.斜度是指。 0102A16.锥度是指。 0102A17.丁字尺工作面是用来画线。 0102A18.斜度符号是，锥度符号是。 0102A19.圆弧连接是把和另一线段(直线或圆弧) 。 0102A20.平面图形的线段分为、、。 0102A21.具有定形尺寸而无定位尺寸的线段叫。 0102A22.图样中书写的文字、数字、字母都必须做到、、 、。 0102A23.汉字应采用，并写成。 0102A24.在同一图样中，同类相应线的宽度。 0102A25.尺寸线终端形式有和。 0102A26.尺寸界线表示尺寸的、位置。 0102A27.EQA的含义是。 0102A28.C2的含义是。 0102A29.尺寸线用绘制，不能用代替。 0102A30.标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。
工程制图模拟题三份(带答案)
六、在指定位置用1:1的比例画出指定的断面图（键槽深3mm） 2.半剖视图 四、完成左视图（虚线全部画出）， 注全图中的尺寸（不注数值，但要注写φ等符号，16分） φ φ C 五、根据主左视图求作俯视图（虚线全部画出，10分） φ C 二、完成圆锥截切后的投影（8分） x a e(f) b b′d c o e′ f′ a′ d′ c′工程制图模拟试卷 一、作一正平线MN与AB、CD、EF三直线均相交。 （8分） 三、补全视图中的漏线 1.虚线需全部画出 专业： 姓名： 成绩： （15分）C--C φ （6分） 第1页（共6页）
56 φ52H 7 φ88 八、找出下图中螺纹连接画法的错误，把正确画法画在指定位置。（10分） 234184 12.5 120 R25 4-φ20 A 5 A-A k 100 16 A 16 30 60 k 20 2-M10深16 七、补画主视图（半剖）中的漏线，并画出取全剖的左视图。 （12分） 九、读图，完成下列问题。（15分） φ120 2、尺寸φ52H7中，φ52为___________，H为________，7为__________查表知其公差值为0.064，则其上偏差为________，下偏差为_______。 3、标注下列表面的粗糙度：①φ52H7圆柱面Ra为6.3 ②底面的Ra为12.5 ③其余表面不加工 4、解释2-M10深16的含义，2___________M____________，10________，深16________ 5、完成A—A剖视图 64 32 32 812.5 12.5 8 1、补出图中遗漏的三个尺寸(不写尺寸数值）
工程制图A试卷及答案
一、填空题（28 分，每小题4分） 1．投影法分和两大类。 2．在点的三面投影图中，aa x反映点A到面的距离，a’a z反映点A到面的距离。 3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为，在H面上的投影形状为。5．正等轴测图的伸缩系数是，简化伸缩系数是。 6.同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。 7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。 二、判断与选择题（24分，每小题3分） 1.已知一立体的轴测图，按箭头所指的方向的视图是。 2．已知物体的主俯视图，正确的左视图是（）。 3.已知圆柱被截取切后的主、俯视图，正确的左视图是（）
4．已知主视图和俯视图，正确的左视图是（）。 5. 已知平面与V面的倾角为30°，正确的投影图为。6．图示断面的正确画法是（）。 7.判断下列各图是否表示平面。
8．正确的左视图是（）。 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分） 线段AB 线段BC 线段CD 平面P 平面Q 平面R 线 线 线 面 面 面
二、判断与选择题（24分，每小题3分） 1.C 2.B 3.C 4.C 5.(2) 6.C 7. 否，否，是，否； 8.D 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分）
工程制图习题及答案
1.工整、清楚、均匀、整齐。 2.图形、实物。 3.尺寸数字、尺寸界线、尺寸线、尺寸线终端。 4.定形尺寸。 5.定位尺寸。 6.数值、无关。 7.豪米。 1.完工。2一次、清晰。3定形、定位。 4上方、中断、向上。5平行。6圆心。7顶、水平。8A0、A1、A2、A3、A4。9徒手。 10计算机。11圆规、分规、三角板、丁字尺。12相切。 1.x． 2.z． 3.x、z． 4.一般位置直线、投影面平行线、投影面垂直线。 5.投影。 6.中心投影、平行投影。 二（2）1中心投影。2平行投影。3斜投影法、正投影法。4唯一、位置、形状。5实长、实行。6点。7直线。 二（3）1．直线、类似形。2．水平、正立、侧立。3．第一分角。4．主、俯、左。5．粗实线、虚线。6．长、高、长、宽、高、宽。 二（4）1铅垂、正垂、侧垂。2一般位置直线。 3投影面平行线、水平、正平、侧平。4平面。5该平面。6同面。7不变。 二（5）1平行、相交、交叉。2平行、平行。3交叉。4实长、倾角、平行、实长。5点、实长、垂直。 二(6)1一般位置平面、投影面平行面、投影面垂直面。2一般位置平面。3垂直面。4直线、倾角。5平行面。6实形、直线、平行。 1. 中心投影法和平行投影法。 2. 正投影法和斜投影法。 3．多面正投影图。 4.①正面投影与点的水平投影。 ②正面投影与点的侧面投影。 ③水平投影到OX轴的距离等于点的侧面投影。 5. 一般位置直线、投影面平行线和_ 投影面垂直线。 1 平行、相交、交叉三种。 2. 同面投影也一定平行。 3. 同面投影也一定相交，同面投影。 4.也反映直角。 5.一般位置平面、投影面垂直面和投影面平行面。 1. 取点，取线，取线，取点。 2. _平行__、相交_和_垂直___。 3. 积聚性法和辅助线法。 4. _平行__、相交_和_垂直。 5. 积聚性法线面交点法和辅助平面法。 1.(1) 将已知的各投影联系起来阅读 (2) 运用形体分析读图 (3) 运用线面分析读图 第九章 3、装配图中所有零、部件均须编写序号,相同规格尺寸的零、部件应另编一个序号.编号时,在零、部件可见轮廓内画一小实心圆,用细实线引出到该视图最外端轮廓线的外面,终端画一横线或圆圈(采用细实线),序号填写在指引线的横线上或圆圈内,序号数字要比尺寸数字大一号,在较大幅面的图样中,编号的字高可比其尺寸数字高度大两号.若零件很薄(或已涂黑)不便画圆点时,可用箭头代替,另外也可以不画水平线和圆,在指引线另一端附近注写序号,序号字高比尺寸数字大两号；指引线尽量分布均匀,不要彼此相交,也不要过长.当通过有剖面线的区域时,指引
工程制图模拟试题及答案
工程制图模拟试卷 说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。切记。 一、单项选择题（每小题 分，共 分） 已知主、左视图，正确的俯视图是 。 已知圆锥被切割后的主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。
已知主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。
已知主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。 已知主、俯视图，正确的左视图是 。 ．画法正确的 断面图是 。
．表示正确的螺纹俯视图是 。 二、填空题。（每空 分，共 分） ．阅读下列零件图，并回答下列问题。（每空 分，本题共 分） （ ）表达此零件的视图共有 个，根据所采用的表达方法这四个视图的分别为 图， 图， 图， 图。
（ ）图中机件开螺纹孔的地方有 处，机件底座共开 个光孔，其中Φ 的小孔 个。 （ ）零件上要求最高的表面粗糙度为 ，最低的表面粗糙度为 ， 底面的表面粗糙度为 。 （ ）ф 中的基本尺寸是 ， 是孔的公差带代号，上偏差是 ， ， ，下偏差是 ， ， 。 、参看教材 图 管路布置图示例，看懂此图回答问题（本题每空 分，共 分） （ ）本图列出编号的管道有 种，管道的规格有 种。控制点有 个，就地安装的控制点有 个。 （ ）在 立面图中，连接设备 和设备 的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其管道编号及规格为 ，该接管有 个 弯管，管子的水平段安装标高约为 米，管子总长约 米，该管道接上 个阀门，阀门的手轮方位指向 方。（ ）设备 的下方管道的编号及规格为 ，该接管有 个 弯管，管子总长约 米。 三、已知 、 、 、 点及其连线均在圆锥截切体面上，求： （ ）该截切体的左视图。（ 分） （ ） 、 、 、 点其连线在左、俯视图上投影。（ 分）
@画法几何及工程制图试题及参考答案

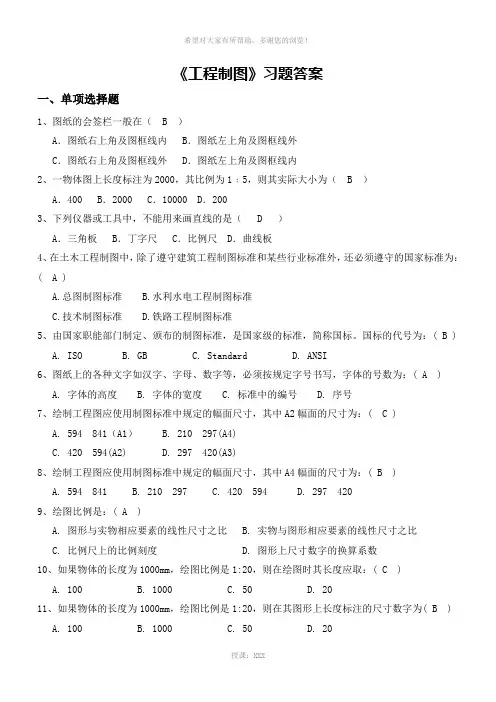

1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20
《工程制图》期末试卷答案
《机械制图》试卷答案 班级：学号：姓名：分数：一、补画第三视图，并作出表面上各点或直线的其余投影。（7分） 评分标准：视图3分，点投影0.5×6=分，连线1分。 二、判断两直线间的相对位置并给出理由。（8分） 评分标准：判断2×2=4分，依据2×2=4分。 １
三、补画视图中的缺线。（12分，第1题6分，第2题6分） 1、评分标准：每线1分，1×6=6分。 2、评分标准：斜线4分；虚线2分。 四、补画第三视图。（8分） 评分标准：相贯线4分，其余4分。 ２
五、补画第三视图并标注尺寸。（32分） 评分标准：补左视图20分： 1、相贯线8分，每段2分； 2、切线4分，每边2分； 3、粗实线4分； 4、虚线4分。 标尺寸共12分，每尺寸1分。 六、分析剖视图中的错误，画出正确的剖视图。（10分） ３
评分标准：视图2分；剖视图2分；剖面线2分；肋板2分；其余2分。 七、作出正确的螺纹连接视图。（10分） 评分标准：螺纹连接 5分；A-A 3分；剖面线方向 2分。 ４
八、看零件图完成下列各题。（13分） 评分标准：c-c断面图3.5分；第2～6题每空0.5分；第7题3分。 1、作出C-C断面图； 2、主视图是局剖视图图，键槽的图形称局部视图； 3、4-M10螺孔的定位尺寸是φ56±0.05和45°； 4、该零件最光洁的表面是30±0.006，粗糙度代号是 5、φ48 013 .0 002 .0 + +外圆直径，最大可以加工成φ48.013 ，最小可以加工成φ48.002 6、M39×1.5是普通螺纹螺纹，大径是 39 ，螺距是 1.5 ，旋向是右 7 : φ72 01 .0 -的轴线相对于φ48 013 .0 002 .0 + +的轴线同轴度公差为0.03 。 ５
工程制图题库
工程制图题库 1、图纸的基本幅面有哪几种？每种的长、宽各是什么？ 图纸的基本幅面有五种，代号分别为：A0、A1、A2、A3、A4。幅面大小：A0（841×1189）、A1（594×841）、A2（420×594）、A3（297×420）、A4（210×297）。 2、1:2和2:1哪一个是放大比例？哪一个是缩小比例？ 2：1是放大比例，1：2是缩小比例。 3、图样中，尺寸的默认单位是什么？尺寸数字注写时应注意什么？ 图样中，尺寸的默认单位是毫米。 尺寸数字标注规则如下： （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 （2）图样中的尺寸数字，以毫米(mm)为单位时，不需标注计量单位的代号或名称，即尺寸的默认单位是mm，如采用其他单位，则必须注明。本书文字和插图中的数字，如没有特别注明，也一律以mm为单位。 （3）图样中所注尺寸是该图样所示机件最后完工时的尺寸，否则应另加说明。（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 4、什么是斜度？什么是锥度？ 斜度是指一直线或平面对另一直线或平面的倾斜程度。其大小用倾斜角的正切值来表示，并把比值写成1: n的形式，即：斜度=tanα=H:L=1:n。锥度是指圆锥的底圆直径D与高度H之比，通常，锥度也要写成1: n的形式，即锥度=2 tan α=D/L:l=1:n。
5、尺规绘图的一般步骤是什么？ 一幅完整图样的绘制步骤具体如下： （1）将绘制各类图线的铅笔及圆规准备好；图板、丁字尺、三角板擦拭干净。（2）根据所画图形的大小、多少，选取比例，确定图纸幅面。 （3）用丁字尺找正后，用胶带纸把图纸固定在图板上。 （4）用细实线画出图框和标题栏。 （5）将所画图形均匀地布置在图框内，根据投影关系，画出各图形的基准线，再画出图形的主要轮廓线，最后绘制细节。 （6）检查、修改已画出的图形，并清理作图线。 （7）按先曲线后直线、从上到下、从左到右的顺序加深图线。使同一类图线的粗细、浓淡一致。 （8）绘制尺寸界线、尺寸线及箭头，注写尺寸数字，书写其他文字、符号，最后填写标题栏。 （9）全面检查，修改错误，清除污迹，完成全图。 6、什么是草图？一般在什么情况下使用？ 徒手绘图是指徒手（不用尺规及绘图仪器）用铅笔绘制图形。徒手绘制的图形即为草图。 在技术交流、机器测绘及讨论设计方案时，常常需要先绘制出草图，然后再整理成正规图。徒手绘制草图能够快速捕捉设计灵感，帮助形成和拓展思路，且便于现场测绘，节约作图时间。 7、.三视图的投影规律是什么？试举例说明。 三视图的投影规律为：主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等。在绘制三视图时要符合这一投影规律（简称“三等”规律）。如图所示：
关于土木工程制图试题
土木工程制图模拟试卷 一、单项选择题（每个题只有一个答案最符合题意） 1、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（）。 A、宋体 B、长仿宋体 C、黑体 D、楷体 2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（）。 A、4：2：1 B、3：2：1 C、5：2：1 D、1：1：1 3、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。 A、100MM B、5000MM C、500MM D、50000MM 4、工程图纸一般是采用___________原理绘制。（）。 A、中心投影法 B、平行投影法 C、斜投影法 D、正投影法 5、在三面正投影图中，H面投影反映物体的（）。 A、左、右和前、后方位 B、左、右和上、下方位 C、前、后和上、下方位 6、正等测图的轴间角均为（）。 A、90° B、30° C、150° D、120° 7、平面ABC的水平投影abc反映实形,该平面为( )。 A、水平面 B、正平面 C、侧平面 D、一般位置平面 8、平面与正圆锥面截交,平面过锥顶时截交线为( )。 A、抛物线 B、直线 C、椭圆 D、双曲线 9. 组合体的尺寸分为总尺寸、定位尺寸和（）。 A.长度尺寸 B.角度尺寸 C.间距尺寸 D.细部尺寸 10、汉字的高度应不小于（）。 A、2.5mm B、1.8mm C、3.5mm D、1.5mm 11、物体在水平投影面上反映的方向是（）。 A、上下、左右 B、前后、左右 C、上下、前后 D、上下、左右 12、正面斜二测Y轴的轴向变形系数为（）。 A、1 B、0.5 C、0.94 D、0.82 二、填空题 1、同一个物体的三个投影图的间具有“三等”关系有：、、。
工程制图试题
临沂大学2011—2012学年度第一学期 《工程图学及设计》试题（A 卷） （适用于2010级土木工程专业本科学生，闭卷考试 ，时间120分钟） 1．物体在水平投影面上反映的方向是（ ）。 A ．上下、左右 B ．前后、左右 C ．上下、前后 D ．上下、左右 2．正面斜二测Y 轴的轴向变形系数为（ ）。 A ．1 B ．0.5 C ．0.94 D ．0.82 3．正等测的轴间角是（ ）。 A ．120° B ．135° C ．150° D ．90° 4．在画斜二测圆的投影时所采用的方法是（ ）。 A ．坐标法 B ．八点投影法 C ．同心圆法 D ．四心近似圆弧法 5．吊车梁的代号是（ ）。 A ．DCL B ．CL C ．L D ． DL 6．在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ ）。 A B C D 1．一条直线既平行于V 面，又平行于W 面，则这条直线是 线 。 2．点的正投影到OX 轴的距离，等于点到 投影面的距离。 3．在建筑施工图中，标高单位以 计。 4．φ6@200表示的含义是 。 5．同一个物体的三个投影图间具有的“三等”关系指 _________、_________、_________。 6．实际尺寸为3600mm 的线段，用1∶50绘图时，图上线段长度应为_________mm 。 8．读图，完成下列填空 ①可判断该平面图为_____________层平面图。 ②该住宅楼为砖混结构，室内地面标高为____________ ，室外为____________，楼梯间为____________。____________沿外墙四周布置，宽为600m 。 ③房屋的定位轴线均通过墙体中心线，横向定位轴线从___________至____________，纵向定位轴线从____________至____________。 ④该建筑东西向总长____________，南北向总长____________。卫生间的开间尺寸为____________，进深尺寸为____________。外墙厚度____________mm 。 ⑤试一一列举该图所显示的窗有____________、____________、____________；M5表示__________门，M7表示_________门。 ⑥1-1，2-2，分别为剖视图的剖切位置，在设计中，剖切位置一般选在____________的位置。
土木工程制图试题及答案
工程制图试题及答案1 一、单选题 1、在AutoCAD中，世界坐标系原点的位置，将：( ) A. 始终在绘图区域的左下角 B. 由UCS命令设定 C. 由LIMITS命令对绘图界限的设置来确定 D. 由ZOOM命令设定 答案：C 2、在AutoCAD中，用户坐标系是：( ) A. 禁止使用的 B. 由用户根据需要设定，数量不限 C. 和世界坐标系完全相同 D. 用户只能设定一个 答案：B 3、在AutoCAD点的坐标输入中，绝对坐标的基准是：( ) A. 世界坐标系的原点 B. 用户坐标系的原点 C. 当前坐标系的原点 D. 前一个点 答案：C 4. 在AutoCAD点的坐标输入中，相对坐标的基准是：( ) A. 世界坐标系的原点 B. 用户坐标系的原点 C. 当前坐标系的原点 D. 前一个点 答案：D 5 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( ) A. 设置用户坐标系 B. 不能使用相对坐标 C. 直接输入坐标数据 D. 在坐标数据前加@符号 答案：D 6、在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( ) A. 设置极坐标系 B. 不能使用极坐标 C. 分二次输入坐标数据 D. 在坐标数据中间用＜符号 答案：D 7、. 在AutoCAD中，角度的默认输入单位及方向是：( ) A. 度及逆时针为正 B. 度及顺时针为正 C. 弧度及逆时针为正 D. 度分秒及逆时针为正 答案：A 8、在AutoCAD中，右边的图标表示：( ) A. 世界坐标系，但不表示原点位置 B. 世界坐标系，原点位置在方格中心
C. 用户坐标系，但不表示原点位置 D. 用户坐标系，原点位置在方格中心 答案：A 9在AutoCAD中，右边的图标表示：( ) A. 世界坐标系，但不表示原点位置 B. 世界坐标系，原点位置在二轴交点处 C. 用户坐标系，但不表示原点位置 D. 用户坐标系，原点位置在二轴交点处 答案：C 10. 在AutoCAD中，对于正在操作的命令要想终止它，需：( ) A. 按Ctrl-C键 B. 按Esc键 C. 单击标准工具条上的Undo按钮 D. 按空格键 答案：B 11. 在AutoCAD命令中的字母大小写是：( ) A. 不区分的 B. 只能使用大写 C. 只能使用小写 D. 都能使用，但大小写是不同的 答案：A 12. 在AutoCAD中有些命令可以透明地执行，即：( ) A. 中断正在执行的命令，强制执行该命令 B. 只能使用在透明的图层上 C. 可以在别的命令执行过程中执行 D. 画出透明图形 答案：C 13、在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( ) A. 实线 B. 点划线 C. 由当前图层的线型确定 D. 根据此前执行LINETYPE 命令所设定的线型确定 答案：B 14在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( ) A. 完全落入矩形方框的图形 B. 与方框边界相交的图形 C. 与方框边界相交及落入矩形方框的图形 D. 在程序窗口中显示的图形 答案：A 15、在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( ) A. 完全落入矩形方框的图形 B. 与方框边界相交的图形 C. 与方框边界相交及落入矩形方框的图形 D. 在程序窗口中显示的图形 答案：C 16、在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )
工程制图复习题(带答案)
工程制图期末复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜 时称之为。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截 交线、断面 3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭 圆 4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用法和法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测 图。正、斜 8.组合体尺寸分为，和尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺 寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半 径 11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的 尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分和两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆 二、判断题 棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√ 求棱锥面上点的投影，可以利用素线法来做。（）╳ 平面立体相贯，相贯线可能是一组也可能是两组。（）√ 曲线的投影只能是曲线。（）╳ 直线的投影只能是直线。（）╳ 平面截割圆柱，截交线有可能是矩形。（）√ 正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）╳ 三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）√ 立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）╳
土木工程制图模拟试题1
土木工程制图模拟试题1 一、填空题(每空1分，共10分) 1.轴测图或_____________不能直接反映物体的形状尺寸，在工程上只作辅助图样。 2.点A的坐标为(10，15，20)，则该点在H面上方___________。 3. _________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。 4.水平线的H投影反映直线的实长及对_______________投影面的倾角。 5.两个正垂面的交线为________________线。 6.在结构平面布置图中，构件代号L表示______________。 7.在曲面上取点，可作辅助圆的前提是曲面为______________。 8.在建筑施工图中所标注的尺寸数字，其单位为_____________。 9.求H面平行线的透视方向时，要确定直线的迹点和_____________。 10.用投影变换求点到一般平面的距离时，应把平面变成_____________来求。 二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在 题干的括号内。每小题1分，共10分) 1.钢筋混凝土梁详图常用的比例为( ) A.1∶1、1∶2、1∶5 B.1∶10、1∶20、1∶50 C.1∶100、1∶150、1∶200 D.1∶200、1∶250、1∶500 2.某直线的H面投影反映实长，该直线为( ) A.水平线 B.正平线 C.铅垂线 D.正垂线 3.在建筑装饰施工图中，吊顶平面应采用( )来表示 A.顶视图 B.底视图 C.平面图 D.镜像平面图 4.平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为( ) A.平行于圆锥面上一素线 B.平行于圆锥面上两素线 C.与圆锥面上所有素线相交 D.垂直于圆锥轴线 5.钢筋混凝土构件详图表达的主要内容包括配筋、结构构造以及( ) A.建筑装饰构造 B.预埋件及预留孔 C.厨卫设施的构造 D.结构构件的布置 6.A0号幅面的图纸其尺寸为( )mm A.1189×841 B.1000×800 C.841×594 D.594×420 7.在建筑工程图中，材料图例表示( )
工程制图试题及答案
四、读零件图（每题7~10分） 1.看懂阀盖零件图，答下列问题：（每空1分，共10分） (1).该零件在四类典型零件中属于__盘盖__类零件。(2).零件上4个通孔的直径是___Φ14___。(3).零件左边的外螺纹标注的内容为___M36×2-6g____。(4).零件左边的外螺纹是粗牙螺纹还是细牙螺纹：___细牙螺纹___。(5).有公差要求的尺寸有___6___个。(6).未注圆角的尺寸是：___R2～3____。(7).阀盖的径向尺寸基准是：____回转轴线_____。(也可以在图中注出，但需注明“见图”)(8).右端面的表面粗糙度代号中的Ra值是：____25_____。 (9).?50h11尺寸的上偏差是：___0_____。(10).?50h11尺寸的下偏差是：___-0.16mm____。 2．阅读轴套零件图，回答下列问题：（每空1分，共31分） （1）.该零件名称为轴套，图号为JDLXYD03，材料为45。（2）.该零件共用了5个图形来表达，其中主视图作了全剖，并采用了折断(断开)画法；A-A是移出断面图，B-B是移出断面， D-D是局部放大图，还有一个图是局部放大图。（3）.在主视图中，左边两条虚线表示槽，其距离是14，与其右边相连的圆的直径是Φ40。中间正方形的边长为36，中部40长的圆柱孔的直径是Φ78。（4）.该零件长度方向的尺寸基准是右端面，宽度和高度方向的尺寸基准是回转轴线。（5）.主视图中，67和142±0.1属于定位尺寸，40和49属于定形尺寸；①所指的曲线是Φ40的孔与Φ60的孔的相贯线，②所指的曲线是Φ40的孔与Φ95的轴的相贯线。（6）.尺寸Φ132±0.2的上偏差是0.2mm ，下偏差是-0.2mm，最大极限尺寸是132.2mm，最小极限尺寸是131.8mm，公差是0.4mm。
工程制图—考试题库及答案
两铅垂面的交线是 收藏 A. 正垂线 B. 水平线 C. 铅垂线 D. 侧平线 回答错误!正确答案： C 用正垂面截切圆球，其交线的水平投影为收藏 A. 矩形 B. 圆 C. 抛物线 D. 椭圆 回答错误!正确答案： D 连接时，被连接件需要作出螺纹孔的有收藏 A. 销连接 B. 螺钉连接 C. 键连接 D. 螺栓连接 回答错误!正确答案： B 下面装配图中，零件序号编写不正确的是
收藏 A. 序号2 B. 序号3 C. 序号1 D. 序号4 回答错误!正确答案： D 水平线 收藏 A. 平行于V面 B. 平行于W面 C. 平行于H面 D. 倾斜于H面 回答错误!正确答案： C 下面四组视图中，主视图中的交线投影，画的正确的是
收藏 A. C B. B C. D D. A 回答错误!正确答案： A 画尺寸线规定是 收藏 A. 用细虚线 B. 用细实线 C. 用细点画线 D. 用粗实线 回答错误!正确答案： B 空间两直线相交，其 收藏 A. 只有两投影相交 B. 三投影可能同时相交 C.
三个投影不一定相交 D. 三投影同时相交，且交点为同一个点的三投影 回答错误!正确答案： D 移出断面的轮廓线用 收藏 A. 粗实线 B. 细点画线 C. 波浪线 D. 细实线 回答错误!正确答案： A 主视图是向哪个投影面投射得到的视图 收藏 A. 后面 B. W C. V D. H 回答错误!正确答案： C 已知圆锥被切后的主、俯视图，正确的左视图是 收藏 A. B.
C. D. 回答错误!正确答案： A 俯视图是向哪个投影面投射得到的视图收藏 A. H B. 后面 C. V D. W 回答错误!正确答案： A 下图中水平面P与圆锥表面的交线为 收藏 A. 抛物线 B. 椭圆 C. 圆 D. 双曲线 回答错误!正确答案： C 已知主、俯视图，正确的左视图是
工程制图模拟试题一答案
《工程制图》模拟试题一答案 一、已知AB与H面的倾角为30°，指出正确的投影图。 二、判断下列各组直线的相对位置（相交、平行、交叉）。 三、已知立体的水平投影，完成其正面投影和侧面投影。 四、已知立体的正面投影和侧面投影，求作水平投影。 五、已知主视图，补全俯视图和左视图中所缺图线（包括虚线）。 六、已知主视图和俯视图，画出左视图。 七、补全主视图和左视图中所缺图线。 八、已知俯视图和A向视图，将主视图画成半剖视图，左视图画成全剖视图。 九、A-A剖面的正确画法是(1）。 十、对下列组合体进行尺寸标注，尺寸数值按1:1从图中量取并取整。 《工程制图》模拟试题二答案 一、说明线段AB与投影面的相对位置。
二、已知AK属于△ABC并平行H面，指出正确的投影图。 三、已知立体的水平投影和侧面投影，求作正面投影。 四、已知立体的正面投影和水平投影，求作侧面投影。 五、已知主视图，补全左视图和俯视图中所缺图线（包括虚线）。 六、已知主视图和俯视图，画出左视图。 七、补全主视图和左视图中所缺图线。 八、已知俯视图和A向视图，将主视图画成半剖视图，左视图画成全剖视图。 九、下列断面图的正确画法是(3)。 十、对下列组合体进行尺寸标注，尺寸数值按1:1从图中量取并取整。 《工程制图》模拟试题三答案 一、指出下列投影图是否反映平面的实形。 二、已知平面与V面的倾角为30°，指出正确的投影图。 三、已知立体的水平投影和侧面投影，求作正面投影。 四、已知立体的正面投影和水平投影，求作侧面投影。 五、已知左视图，补全主视图和俯视图中所缺图线（包括虚线）。 六、已知主视图和左视图，画出俯视图。 七、补全主视图和左视图中所缺图线。 八、将主视图画成半剖视图，左视图画成全剖视图。 九、图示断面图的正确画法是(2)。 十、对下列组合体进行尺寸标注，尺寸数值按1:1从图中量取并取整。
工程制图期末考试试卷及答案
XXXXXXXXXXX2012－2013学年第(一)学期考试试卷 课程代码： 课程名称： 考试时间： 分钟 题号 一 二 三 四 五 总成绩 得 分 阅卷教师签字： 一、填空题（总分20分，每空1分） 1.圆规是用来画 及 的工具。 2.投影的分类分为 投影和 投影两大类。 3.三面正投影图的作图方法中三等关系是 、 和 。 4.两点的相对位置是指空间两个点的 、 、 的关系。 5.投影面垂直线的投影特性：垂直于某一投影面，与另外两投影面都 的直线。 6.求平面立体截交线的方法有 和 两种。 7.局部投影图只是基本视图的一部分，其断裂边界应当用 表示。 8.建筑形体的尺寸分为 、 、 三类。 9.坐标系统有 坐标系统和 坐标系统两种形式。 10.建筑详图可分为 、 和构配件详图三类。 二、作图题（总分80分） 1.已知空间点A 的坐标是（10,20,10），求作A 点的三面投影。（4分）。 2.已知点的两面投影，求作第三面投影。（8分） 班 级 学 号 姓 名 封装订线 密封装订线 密封装订线
3.已知直线的两面投影，求作第三面投影。（6分） 4.已知平面的两面投影，求作第三面投影。(8分) 5.已知四棱柱表面上M点的正面投影，求其另外两个投影。（8分）
6.已知物体的三视图，画出它的正等轴测图。（8分） 7.已知凹槽的三视图，画出它的正等轴测图。（8分）
8.已知物体的三视图，画出它的正等轴测图。（10分） 9.已知物体的三视图，画出它的斜二轴测图。（10分） 10.已知物体的两视图，补画第三视图。（10分）
工程制图（B）卷参考答案 一、填空题（总分20分，每空1分） 1.圆圆弧 2.中心平行 3.长对正高平齐宽相等 4.上下左右前后 5.平行 6.交点法交线法 7.波浪线 8.定形尺寸定位尺寸总体尺寸 9.测量建筑10.节点详图房间详图 二、作图题（共80分） 1.(4分） 2.（8分） 3.（6分）
