汽车尾气催化剂原理构造
汽车尾气催化剂原理构造
2016-04-19 12:24来源：内江洛伯尔材料科技有限公司作者：研发部
汽车尾气催化剂构造图
国外早在20世纪60年代中期对汽车污染控制技术已经进行了研究开发，目前己达到实用阶段。研究表明，通过改善催化剂及其载体的性能和生产工艺，改善汽车内燃机燃烧技术及三效催化剂排气系统的处理可净化这些有害气体。汽车尾气污染控制可以分为机内和机外两种技术。机内净化主要是提高燃油质量和改善燃料在发动机中的燃烧条件，尽可能减少污染物的生成；机外净化的主要方式是安装催化净化器，对有害气体进行处理是机外尾气净化最有效的方法，催化剂又是净化效果的关键。因此开发实用高效的汽车尾气净化催化剂是控制汽车尾气排放的最佳措施之一。
汽车尾气催化净化的目的就是将有害的CO和HC氧化为CO2和H2O，将NOx 还原成N2。由于汽车尾气的化学成分很复杂，其转化率除和催化剂的活性有关外，还和反应气是氧化气还是还原气有关，因此催化剂在功能上分为氧化型和还原型两部分。氧化型催化剂主要催化CO和HC的氧化反应，有关反应如下：
2CO+O2→2CO2
4HC+5O2→4CO2+2H2O
2NO+2CO→2CO2+N2
HC+NO2→CO2+H2O
HC+CO→N2+CO2+H2O
3NO+2NH3→2N2+3H2O
2NH3→N2+3H2O
还原型催化剂主要催化NOx的还原反应：
2NO+CO→N2+CO2
2NO+H2→N2+2H2O
2NO+HC→N2+H2O+CO2
NO和H2反应除生成无毒的N2和H2O外，尚有所不希望发生的副反应：
2NO+5H2→2NH3+H2O
2NO+H2→N2O+2H2O

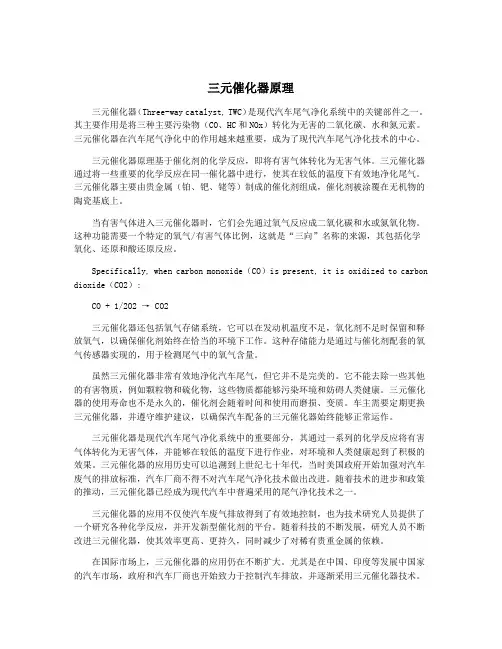

因两种反应要求的化学环境不同，故早期的催化剂将两者分立。后来由于发动机的改进，实现了可使两种功能兼容的化学环境；由于催化剂制备技术的改进，使氧化与还原两种活性中心共存于同一个催化剂上，最终出现了三效催化剂

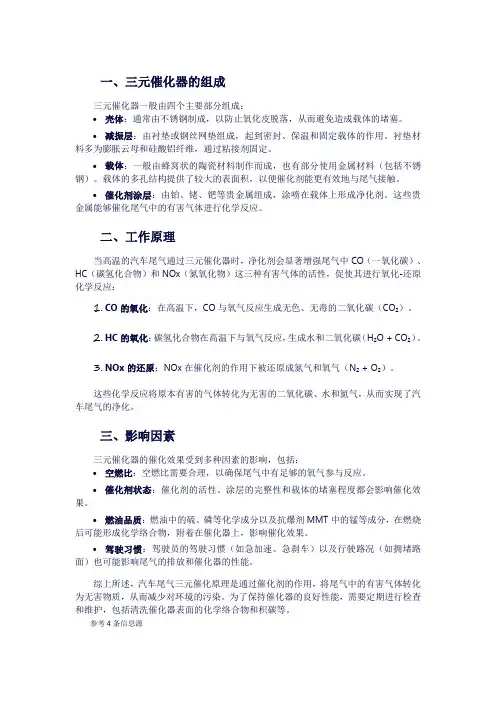

TWC(three-waycatalyst)。目前最常用的催化器是使用蜂窝型催化(honeycombcatalyst)，载体是陶瓷蜂窝体，其外附载有高比表面积的氧化铝涂层，其上再浸渍活性组分。所以，汽车尾气净化催化剂主要由载体、涂层及活性物质三部分组成。
汽车尾气净化催化剂国内外发展分析
汽车尾气净化催化剂国内外发展分析 汽车尾气净化催化剂是控制汽车尾气排放减少污染的最有效手段。按照我国总体规划，到2010年我国汽车尾气排放控制与国际接轨，达到国际水平。 汽车尾气净化催化剂有多种，早期使用普通金属 Cu、Cr、Ni，催化活性差、起燃温度高、易中毒，后来用的贵金属Pt、Pd、Rh等作催化剂具有活性高、寿命长、净化效果好等优点，但由于贵金属价格昂贵，很难推广。 1 国外进展 Catalytic Solution公司（CSI）开发了用于控制汽车排放污染的新型陶瓷氧化物催化剂，这种混合相催化剂（MPC）使用的贵金属比常规汽车排放控制催化剂减少 50%～80%。MPC采用完全不同的设计途径制造，MPC含有几种贵金属和非贵金属氧化物的混合物，大多来自非贵金属的尖晶石和钙钛矿，贵金属和非贵金属组合在同一结构中。CSI从属于丰田和通用汽车公司，本田汽车公司已将CSI 技术应用于2002年款轿车车型中，通用汽车公司的GM汽车可望使用25万台以上。CSI还与福特汽车公司签约在福特汽车上试用该催化剂。除了汽车尾气排放催化剂外，CSI还投资2960万美元开发MPC催化剂用于控制燃气轮机的NOX排放污染。CIS公司开发的纳米大小氧化物汽车排放控制催化剂，用来替代贵金属具有较大的竞争性。 日本研制出一种新型催化材料，它不仅能提高催化能力，还能大大减少汽车废气转换器中贵金属的用量。一般汽车废气转换器的核心部件是上面有大量微孔的陶瓷，表面涂以粉状催化剂。含有钯、铂、铑等贵金属成分的催化剂，能够减少尾气中一氧化碳、氮氧化物等有毒物质的含量。但是由于转换器靠近发动机，高温会使催化剂颗粒结合在一起，减少催化材料总表面积，降低催化能力。 日本原子能研究所称，他们使用一种名为“钙钛矿”的物质作为催化剂，有效防止了颗粒结块现象。含有少量钯的新型催化剂，在发动机产生的废气中工作100多个小时后仍能保持较强的催化能力，且物质微粒没有结块。普通含钯的氧
