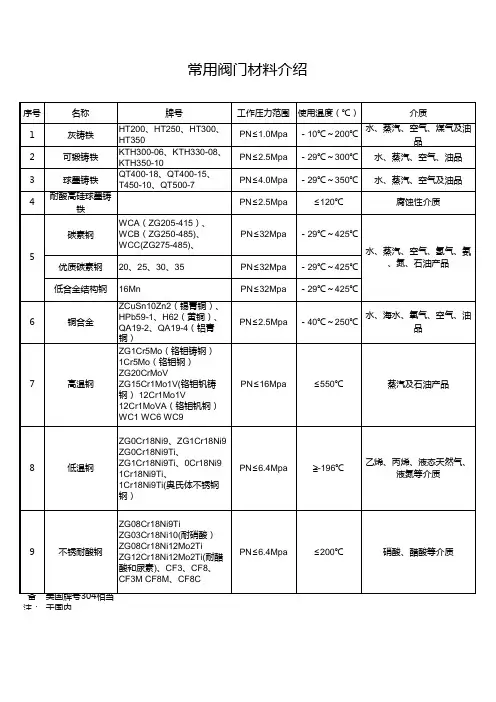

常用阀门材质表
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一
制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择：
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10、QT500-7。
四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.
六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。
七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。
第二节密封面材料
密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。通常分两大类：
（一）软质材料
1、橡胶（包括丁睛橡胶，氟橡胶等）
2、塑料（聚四氟乙烯，尼龙等）
（二）硬密封材料
1、铜合金（用于低压阀门）
2、铬不锈钢（用于普通高中压阀门）
3、司太立合金（用于高温高压阀门及强腐蚀阀门）
4、镍基合金（用于腐蚀性介质）
第三节阀杆材料
阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。常用的阀杆材料有以下几种。
一、碳素钢
用于低压和介质温度不超过300℃的水、蒸汽介质时，一般选用A5普通碳素钢(现Q275，A3为Q235)。
用于中压和介质温度不超过450℃的水、蒸汽介质时，一般选用35优质碳素钢。
二、合金钢
用于中压和高压，介质温度不超过450℃的水、蒸汽、石油等介质时，一般选用40Cr
（铬钢）。
用于高压、介质温度不超过540℃的水、蒸汽等介质时，可选用38CrMoALA渗氮钢。
用于高压、介质温度不超过570℃的蒸汽介质时，一般选用25Cr2MoVA 铬钼钒钢。
三、不锈耐酸钢
用于中压和高压、介质温度不超过450℃的非腐蚀性介质与弱腐蚀性介质，可选用1Cr13、2Cr13、3Cr13铬不锈钢。
用于腐蚀性介质时，可选用Cr17Ni2、1Cr18Ni9Ti、Cr18Ni12Mo2Ti、Cr18Ni12Mo3Ti等不锈耐酸钢和PH15-7Mo沉淀硬化钢。
四、耐热钢
用于介质温度不超过600℃的高温阀门时，可选用4Cr10Si2Mo马氏体型耐热钢和4Cr14Ni14W2Mo奥氏体型耐热钢。
第四节阀杆螺母材料
阀杆螺母在阀门开启和关闭过程中，直接承受阀杆轴向力，因此必须具备一定的强度。同时它与阀杆是螺纹传动，要求摩擦系数小，不生锈和避免咬死现象。
一、铜合金
铜合金的摩擦系数较小，不生锈，是目前普遍采用的材料之一。对于Pg<1.6Mpa的低压阀门可采用ZHMn58-2-2铸黄铜。对于Pg16-6.4Mpa的中压阀门可采用ZQAL9-4无锡青铜。对于高压阀门可采用ZHAL66-6-3-2铸黄铜。
二、钢
当工作条件不允许采用铜合金时，可选用35、40等优质碳素钢，2Cr13、1Cr18Ni9、Cr17Ni2等不锈耐酸钢。工作条件不允许下列情况。
1、用于电动阀门上，带有瓜形离合器的阀杆螺母，需要进行热处理获得高的硬度或表面硬度。
2、工作介质或周围环境不适合选用铜合金时，如对铜有腐蚀的氨介质。选用钢制阀杆螺母时，要特别注意螺纹的咬死现象。
第五节紧固件、填料及垫片材料
一、紧固件材料
紧固件主要包括螺栓、双头螺栓和螺母。紧固件在阀门上直接承受压力，对防止介质外流起关重要作用，因此选用的材料必须保证在使用温度下有足够的强度与冲击韧性。
根据介质压力和温度选择紧固件材料时可按表选择。
选用合金钢材料时必须经过热处理。对紧固件有特殊耐腐蚀要求时，可选用Cr17Ni2、2Cr13、1Cr18Ni9等不锈耐酸钢。
二、填料材料
在阀门上，填料是用来充填阀盖填料室的空间，以防止介质经由阀杆和阀盖填料室空间泄漏。
1、对填料的要求
1）耐腐蚀性好，填料与介质接触，必须能耐介质的腐蚀。
2）密封性好，填料在介质及工作温度的作用下不泄漏。
3）摩擦系数小，以减小阀杆与填料间的摩擦力矩。
2、填料的种类
表5-2
注：形状代号F表示方的，穿心或一至多层编结；Y表示圆的，中间是一扭制芯子，外边是一至多层编结；N表示扭制的。
表5-3
三、垫片材料
垫片是用来充填两个结合面（如阀体和阀盖之间的密封面）间所有凹凸不平处，以防止介质从结合面间泄漏。
1、对垫片的要求
垫片材料在工作温度下具有一定的弹性和塑性以及足够的强度，以保证密封。同时要具有良好的耐腐蚀性。
2、垫片材料的种类和选择
垫片可分为软质和硬质两种，软质一般为非金属材料，如硬纸板、橡胶、石棉橡胶板，聚四氟乙烯等。硬质一般为金属材料或者金属包石棉、金属与石棉缠绕的等。
垫片的形状有很多，有扁平的、圆形的、椭圆形的、齿形的、透镜式的以及其他特殊形状的。
附表1-2 阀门内件常用材质
际镍公司( International 镍公司)开发的,其典型成分为70 %Ni和30 %Cu ,它是镍基耐蚀合金中应用最广泛的合金。
Monel合金既具有较高的强度和韧性, 又具有优良的抗还原酸及强碱介质和海水等腐蚀的性能, 因此通常用于制造输送氢氟酸(HF)、盐水、中性介质、碱盐及还原性酸介质的设备。Monel 合金也适用于干燥氯气、氯化氢气、高温氯气(425℃) 及高温氯化氢(450℃) 等介质, 但不抗含硫介质和氧化性介质(如硝酸, 含氧量高的介质) 的腐蚀, 因为镍与硫和氧有剧烈反应, 易形成Ni3S2和NiO。
2 性能
Monel合金为Ni-Cu 固溶体,其中Cu 是作为在Ni中加入了非氧化性的抗蚀剂, 改善了镍合金的耐蚀性, 并起强化合金的作用。其内加入C ,可改善合金的铸造性能, 但在常温时合金中仅能溶解0.15 %的C,过剩的C 将以石墨相析出。加入1.5 %～3.5 %Fe , 也可改善合金的铸造性能。加入Mn和Si可以改善合金的机械性能, 特别是Si的含量对Monel合金的机械性能和物理性能有重要的影响。
3 分类
Monel 合金有铸造合金和变形合金(轧材) 两大类。
3.1 变形合金
美国的变形Monel 合金有10 种之多。如Monel400、MonelC、Monel403、Monel404、Monel R2405、Monel406、Monel411 、Mon2elK500、Monel501 和Monel502 等。因Monel在不同的美国标准体系中有各自的表示方法,为了便于使用和计算机统一管理,SAE (美
4 应用
阀门常用材质及适用介质
阀门常用材质 一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。 二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10、QT500-7。鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。根据经验，建议PN≤2.5MPa，阀门还是采用钢制阀门为安全。 四、耐酸高硅球墨铸铁：适用于公称压力PN≤0.25MPa，温度低于120℃的腐蚀性介质。 五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢 20、25、30及低合金结构钢16Mn。 六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2(锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4(铝青铜)。 七、高温铜：适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。具体选用必须按照阀门压力与温度规范的规定。 八、低温钢：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然
阀门压力等级对照表62547
阀门压力等级对照表 阀门公称压力系列 适用于阀门) Metric Equivalent Charts
In. 毫米DN 125 150 200 250 300 350 400 450 500 600 650 700 750 英寸In. 32 34 36 42 48 54 60 64 72 80 84 88 96 毫米DN 800 850 900 1050 1200 1350 1500 阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975 标准，同时吸收了有关标准对型号编制的规 定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法( JB 308-1975 ) 1 2 3 4 5 —— 6 7 阀体材料代号 公称压力数值 阀座密封面或衬里材料代号 结构形式代号 连接形式代号 传动方式代号
类型代号 1）类型代号用汉语拼音字母表示（阀门类型代号） 类型 代号类型代号类型代号类型代号 闸阀Z 球阀Q 旋塞阀X 减压阀Y 截止阀J 蝶阀 D 止回阀底阀H 疏水阀S 节流阀L 隔膜阀G 安全阀 A 注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D ”、“ B”和“ W”。（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）传动方式 代号传动方式代号传动方式代号传动方式代号传动方式代号电磁动0 电-液动 2 圆柱齿轮 4 气动 6 气-液动8 电磁-液 动1 蜗轮 3 锥齿轮 5 液动 7 电动 9 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K 、7K表示；常闭式用6B、7B 表示；气动带手动用6S 表示；防爆电动 用“ 9B ”表示。 3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 连接形式 代号连接形式代号连接形式代号连接形式代号
阀门材质及标准
WCB/LCB/LCC/WC6/WC在阀门中是什么材质 W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高 WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。WCB对应的管道材质应为A106B，对应锻件材质为A105。 WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。 WC可焊性铸件 LCB/LCC（ASTM A352）低温碳钢 ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350） Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式 阀门常用ASTM材料锻、铸件对照表（ASME ）
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。 2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。CF3M 表示铸件，常用作阀门材料。相对应的锻钢代号是A182 F316L。ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。 阀门材质选择 制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。 2、该零件的受力情况以及在阀门结构中所起作用。 3、有较好的工艺性。 4、在满足以上条件情况下，要有较低的成本。 第一节阀体、阀盖和阀板（阀瓣）的材料 一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、 煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。 二、可锻铸铁：适用于公称压力PN≤，温度为-30～300℃的水、蒸汽、空气及油品介 质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁：适用于PN≤，温度为－30～350℃的水、蒸汽、空气及油品等介质。常 用牌号有：QT400-15、QT450-10、QT500-7。 四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤，适用于工作温度在-29~+425℃
阀门选用标准和材质
碳刚： 1，WCB（A105），使用温度在－29℃～427℃，主要适用介质有水、蒸汽、空气，以及石油产品等。 合金钢： 1，WC1（F1），使用温度在－29℃～454℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 2，C5（F5），使用温度在－29℃～650℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 3，WC6（F11），使用温度在－29℃～552℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 4，WC9（F22），使用温度在－29℃～595℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 不锈钢： 1，CF8（304），使用温度在－196℃～800℃，主要适用介质有硝酸类等腐蚀性介质。 2，CF8M（316），使用温度在－196℃～800℃，主要适用介质有醋酸类及尿素等腐蚀性介质。3，CF3（304L），使用温度在－196℃～425℃，主要适用介质有硝酸类等腐蚀性介质 4，CF3M（316L），使用温度在－196℃～455℃，主要适用介质有醋酸类及尿素等腐蚀性介质 低温用碳素钢： 1，LCB（LF1），使用温度在－46℃～345℃，主要适用介质有蒸汽、石油产品等（主要用于低温阀）。 还有20号合金钢和蒙奈尔合金钢等材质。 标准标准名称 GB12220－89 通用阀门标志 GB12221－89 法兰连接金属阀门结构长度 GB12222－89 多回转阀门驱动装置的连接 GB12223－89 部分回转阀门驱动装置的连接 GB12224－89 钢制阀门一般要求 GB12225－89 通用阀门铜合金铸件技术条件 GB12226－89 通用阀门灰铸铁件技术条件

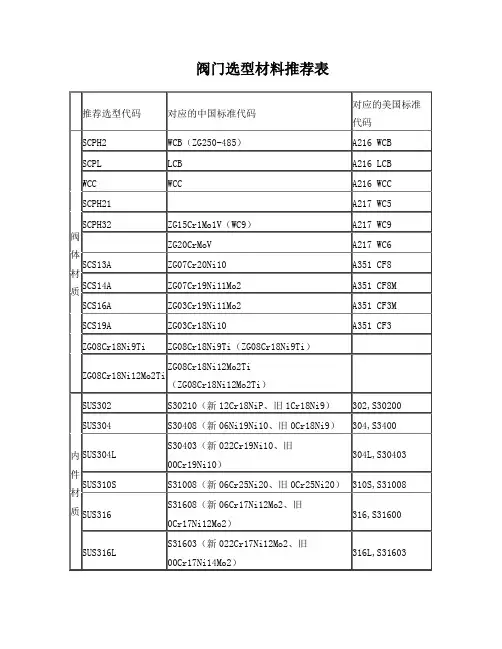

阀门材质对照表
阀门材质对照表 中、日、德、英、美及国际标准规定的常用金属材料对照表 分类序 号 中国日本国际标准美国英国德国GB1220 GB1221 GB12228 GB12229 Gb12230 JIS ISO683/13 ISO683/16 ANSI ASTM Bs970 Bs1449 DIN17440 DIN17224 铸碳素钢合金钢1WCA G5151 SCPH1A216 WCA161Cr-430F GS-C25 2ZG230-450 WCB G5151 SCPH2 SC 410 A216 WCB 3WCC A216 WCC 4ZG20CrMo A217 Wc53100 B2 5G5151 SCPH21A217 Wc41504 621E 6ZG15CrMoV3100 B3 铸不锈钢7ZG00Cr18Ni10G5121 SCS19A A351 CF31504 304C12E 8ZGOCr18Ni9Ti G5121 SCS13A A351 CF81504 304C15E G-X6CrNiMo181 9CF3M G5121 SCS16A A351 CF3M1504 316C12E 10 ZGOCr18Ni12Mo2 Ti G5121 SCS14A A351 CF8M1504 316C16E 11CF8M G5121 SCS14A A744 CF-8 M 3100 316C16 12CF8C G5121 SCS21A351 CF8C1504 347C17E G-X7CrNiNb118 9 13CF8 G5121 SCS13A G5121 SCS13 A744 CF-83100 304C15G-X6CrNi189 14CF3G5121 SCS19A A744 CF-33100 304C12
阀门材质及标准
WCB/LCB/LCC/WC6/WC在阀门中就是什么材质？ W, Wrought,铸造;C-Carbon steel碳钢;A,B,C 表示钢种强度值由低到高 WCA,WCB,WCC表示的就是碳钢,ABC表示强度级别,一般常用WCB。WCB对应的管道材质应为A106B,对应锻件材质为A105。 WC6就是合金钢的铸件,对应管道材质约为A355 P11,锻件为A182 F11;另外还有WC9,耐高温合金钢,对应约为A355 P22,锻件对应A182 F22。 WC可焊性铸件 LCB/LCC(ASTM A352)低温碳钢 ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel(A350) Split body 分体式,side entry 侧装(指执行机构) 对应的就是TOP entry 上装式 阀门常用ASTM材料锻、铸件对照表(ASME B16、5)
高压、氧气工况、小口径或其她小批量的阀门制造上,一般在高温、高压或低温或特殊介质下选择锻件;铸件一般只适用于中低压,多用于标准化的成型阀门的批量生产上。 2)材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都就是316不锈钢。CF3M 表示铸件,常用作阀门材料。相对应的锻钢代号就是A182 F316L。ASTM A216 WCB就是铸件,其锻件就是A105;SS304的铸件就是A351-CF8,锻件就是A182-F304。 阀门材质选择 制造阀门零件材料很多,包括各种不同牌号的黑色金属与有色金属及其合金、各种非金属材料等。制造阀门零件的材料要根据下列因素来选择: 1、工作介质的压力、温度与特性。 2、该零件的受力情况以及在阀门结构中所起作用。 3、有较好的工艺性。 4、在满足以上条件情况下,要有较低的成本。 第一节阀体、阀盖与阀板(阀瓣)的材料 一、灰铸铁:灰铸铁适用于公称压力PN≤1、0MPa,温度为-10℃～200℃的水、蒸汽、空 气、煤气及油品等介质。灰铸铁常用牌号为:HT200、HT250、HT300、HT350。二、可锻铸铁:适用于公称压力PN≤2、5MPa,温度为-30～300℃的水、蒸汽、空气及油 品介质,常用牌号有:KTH300-06、KTH330-08、KTH350-10。 三、球墨铸铁:适用于PN≤4、0MPa,温度为－30～350℃的水、蒸汽、空气及油品等介质。 常用牌号有:QT400-15、QT450-10、QT500-7。 四、碳素钢(WCA、WCB、WCC):适用于公称压力PN≤32、0MPa,适用于工作温度在
阀门常用材质温度要求
阀门材料:壳体常用的材质 阀门材料 阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。同时，还应了解介质的清洁程度（有无固体颗粒）。除此之外，还要参照国家 和使用部门的有关规定和要求。 许多种材料可以满足阀门在多种不同工况的使用要求。但是，正确、合理的选择阀门的材 料，可以获得阀门最经济的使用寿命和最佳的性能。 阀门的材质，种类繁多，适用于各种不同工况。现把常用的壳体材质、内件材质和密封面 材质介绍如下。 一、壳体常用的材质 1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对 铁污染影响少或没有影响到的工业产品上。 适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压阀门。 2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa 的中低压阀门。适用介质为水、海水、煤气、氨等。 3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的阀门比那些用灰铸铁制造的阀门使用压力更高。适用于工作温度 在–30～350℃之间，公称压力PN≤4.0MPa的中低压阀门。 适用介质为水、海水、蒸汽、空气、煤气、油品等。 4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应 力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜阀的工况条件。 适用于工作温度在–29～425℃之间的中高压阀门。其中16Mn、30Mn作温度为–40～400℃之间，常用来替代ASTMA105。适用介质为饱和蒸汽和过热蒸汽。高温和低温油品、液化气体、压缩空气、水、天燃气等。 5．低温碳钢（LCB）低温碳钢和低镍合金钢可以用于低于零度的温度范围，但不能扩大使用到深冷区域。用这些材料制造的阀门适用于以下介质，如海水、二氧化碳、乙炔、丙烯 和乙烯。 适用于工作温度在–46～345℃之间的低温阀门。 6．低合金钢（WC6、WC9）低合金钢（如碳钼钢和铬钼钢）制造的阀门可以适用许多种工作介质，包括饱和和过热蒸汽、冷的和热的油、天然气和空气。碳钢阀的工作温度可以用到500℃，低合金钢阀可用到600℃以上。在高温下，低合金钢的机械性能比碳钢要高。 适用于工作温度在–29～595℃之间的非腐蚀性介质的高温高压阀门；C5、C12适用于工作温度在–29～650℃之间的腐蚀性介质的高温高压阀门。 7．奥氏体不锈钢奥氏体不锈钢大约含18%的铬和8%的镍。18-8奥氏体不锈钢经常用来使用在温度过高和过低以及很强的腐蚀条件下作为阀体和阀盖材料。以18-8不锈钢为基体加入钼并稍微增加镍的含量，实质上就增加其抗腐蚀
阀门压力等级对照表
阀门压力等级对照表
阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号 (4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号
(4-6)旋塞阀结构形式代号 (4-7)止回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。 用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
阀门常用密封件的材质介绍
阀门常用密封件的材质介绍 流体（气体、液体）的密封是各工业领域所必需的一门通用技术，不仅建筑、石油化工、船舶、机械制造、能源、交通、环境保护等工业离不开密封技术，航空、航天等尖端工业也与密封技术紧密相关。密封技术应用的领域十分广泛，凡是涉及流体的储存、运输、能量转换的装置都存在密封问题。 密封技术的重要性密封失效造成的后果是十分严重的，轻者“跑、冒、滴、漏”造成能源和资源的浪费，重者会使操纵失效，甚至产生火灾、爆炸、环境污染等后果危及人身安全！据初步统计机械设备及武器装备的质量事故中1/3以上是由于密封失效引起的，其中造成严重后果的如：美国挑战号航天飞机推进器O 形密封圈出现故障造成的机毁人亡；俄罗斯联盟号宇宙飞船燃料舱泄露数名宇航员死于非命；我国东方红三号宇航卫星升空后管路泄露无法正常工作。这就是现在的机械制造企业为什么不惜成本选用优质密封产品的原因。 密封材料的发展随着科学技术的发展，密封结构的工作条件更加苛刻。由于被密封的流体的温度，压力及腐蚀性大幅度提高，传统的密封材料如毛毡、麻丝、石棉丝、油灰等已不能满足使用要求，其逐渐被橡胶及其它合成材料所代替。橡胶等合成材料一般为高分子聚合物，在大分子链上带有不同特征的官能团（如：氯、氟、氰基、乙烯基、异氰酸基、羟基、羧基、烷氧基等）成为活性交联点。在催化剂、硫化剂、或高温、高能射线作用下，大分子由线性结构、支化结构转变成空间网状结构，这个过程称为硫化。硫化后的橡胶或其他合成材料，大分子失去原有的流动性，称为具有高弹变形的弹性体。常用的橡胶及合成材料有：天然橡胶、丁苯橡胶、氯丁胶、丁氰橡胶、乙丙橡胶、丁基橡胶、聚氨酯橡胶、丙烯酸酯橡胶、氟橡胶、硅橡胶等。 测定密封材料优劣的性能指标： 1、拉伸性能拉伸性能是密封材料首先要考虑的性能，包括：拉伸强度、定伸应力、扯断伸长率和扯断永久变形量。拉伸强度是试样拉伸至断裂的最大应力。定伸应力（定伸模量）是在规定伸长时达到的应力。伸长率是试样受规定的拉伸力时引起的变形，用伸长的增量与原长之比。扯断伸长率是试样拉断时的伸长率。拉断永久变形是试样拉伸断裂后标线之间的残余变形。 2、硬度硬度表示密封材料抵抗外力压入的能力，也是密封材料基本性能之一。材料的硬度在一定程度上与其他性能相关，硬度越高相对来说强度越大，伸长率越小，耐磨性能越好，而耐低温性能越差。 3、压缩性能橡胶密封件通常处于受压缩状态，由于橡胶材料的黏弹性，受压缩时压力会随时间减小，表现为压缩应力松弛；除去压力后不能回复原来形状，表现为压缩永久变形。在高温和油类介质中这种现象更为明显，该性能直接关系到密封制品的密封能力的持久性。 4、低温性能用来衡量橡胶密封件低温特性的指标，下面介绍两种测试低温性能的方法：1）低温回缩温度：把密封材料拉伸至一定长度，然后固定，迅速冷却到冻结温度以下，达到平衡后松开试片，并以一定的速度升温，记录式样回
阀门压力等级对照表
阀门压力等级对照表 阀门, 等级, 压力,对照表
阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动 用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。 (4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2） 截止阀和节流阀结构形式代号
(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号 (4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。用于电站工业的 阀门，当介质最高温 度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型 根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀
阀门内件和密封面常用的材质
阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。但也有例外，如就旋塞阀来说，关闭件叫旋塞。）阀门的密封面主要是指阀瓣和阀座接触面。常用的内件材质如表1、表2。 表1 阀门内件常用的材质及使用温度 阀门密封面常用材料及适用介质和允许使用的温度范围如表2-22： 表2 阀门密封面常用材料及适用介质
以下给出的是经过短暂的调查，阀门内件使用最频繁的材料。 青铜 使用最广的青铜阀、铸铁阀门和钢阀门的最高工作温度在280℃左右。适用介质包括蒸汽、水、油、空气和天然气输送管线。阀瓣和阀门座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。 不含锌的青铜，通常是铝青铜。在特定的情况下也常被应用。 铁
除阀杆用钢制成，阀门的其余全部零件都用铁制作（‘全铁’）。通常阀瓣和阀体两者都有整体密封面。‘全铁’阀门对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。 铬13不锈钢 这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。 镍合金 ‘镍合金’（这里指镍、铜和锡合金的组合），用它做阀门座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。 用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。 奥氏体不锈钢 前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。无论是在极强的腐蚀还是极高的温度下，或者即强腐蚀又高温下的介质都适用。 特种不锈钢 这些‘20’合金、‘耐热镍铬铁合金825’和‘Carpenter 20cb3’经常被用来做阀门内件。这些特种不锈钢的内件经常用在普通不锈钢阀门上，而且有时也只在铁阀和钢阀上。 ‘蒙乃尔’合金 用这种合金做阀门内件，大多数用在铁阀和钢阀上。其介质多为海水，盐溶液或蒸汽。
阀门材质对照表
WCB 碳钢 ASTM A216 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+425oC LCB 低温碳钢 ASTM A352 低温应用，温度低至-46oC 不能用于温度高于+340oC的场合 LC3 3.5%镍钢 ASTM A352 低温应用，温度低至-101oC 不能用于温度高于+340oC的场合 WC6 1.25%铬0.5%钼钢 ASTM A217 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+593oC WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oC C5 5%铬0.5%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC
C12 9%铬1%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC CA6NM(4) 12%铬钢 ASTM A487 腐蚀性应用， 温度范围：-30oC至+482oC CA15(4) 12%铬 ASTM A217 腐蚀性应用， 温度范围高达+704oC CF8M 3 16不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上CF8C 347不锈钢 ASTM A351 主要用于高温，腐蚀性应用， 温度范围：-268oC至+649oC， 温度+540oC以上要指定碳含量0.04%及以上CF8 304不锈钢 ASTM A351
腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上 CF3 304L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+425oC CF3M 316L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+454oC CN7M 合金钢 ASTM A351 具有很好的抗热硫酸腐蚀性能， 温度高达+425oC M35-1 蒙乃尔 ASTM A494 可焊接等级。具有很好的抗所有普通有机酸和盐水腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400oC N7M 哈斯特镍合金B ASTM A494 特别适用于处理器各种浓度和温度的氢氟酸。 具有很好的抗硫酸和磷酸腐蚀的性能，温度
阀门材质选择
WCB 碳钢 ASTM A216 无腐蚀性应用，包括水，油和气， 温度范围：-30℃至+425℃ LCB 低温碳钢 ASTM A352 低温应用，温度低至-46℃ 不能用于温度高于+340℃的场合 LC3 3.5%镍钢 ASTM A352 低温应用，温度低至-101℃ 不能用于温度高于+340℃的场合 WC6 1.25%铬0.5%钼钢 ASTM A217 无腐蚀性应用，包括水，油和气， 温度范围：-30℃至+593℃ WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30℃至+593℃ C5 5%铬0.5%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃ C12 9%铬1%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃ CA6NM(4) 12%铬钢
ASTM A487 腐蚀性应用， 温度范围：-30℃至+482℃ CA15(4) 12%铬 ASTM A217 腐蚀性应用， 温度范围高达+704℃ CF8M 3 16不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268℃至+649℃， 温度+425℃以上要指定碳含量0.04%及以上CF8C 347不锈钢 ASTM A351 主要用于高温，腐蚀性应用， 温度范围：-268℃至+649℃， 温度+540℃以上要指定碳含量0.04%及以上CF8 304不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268℃至+649℃ 温度+425℃以上要指定碳含量0.04%及以上CF3 304L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+425℃ CF3M 316L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+454℃ CN7M
阀门内件选用材料(使用温度)
阀门内件和密封面常用的材质 阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。但也有例外，如就旋塞阀来说，关闭件叫旋塞。）阀门的密封面主要是指阀瓣和阀座接触面。常用的内件材质如表2-21、表2-22。 表2-21 阀门内件常用的材质及使用温度 阀门密封面常用材料及适用介质和允许使用的温度范围如表2-22： 表2-22 阀门密封面常用材料及适用介质
以下给出的是经过短暂的调查，阀门内件使用最频繁的材料。 1.青铜 使用最广的青铜阀、铸铁阀门和钢阀门的最高工作温度在280℃左右。适用介质包括蒸汽、水、油、空气和天然气输送管线。阀瓣和阀门座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。 不含锌的青铜，通常是铝青铜。在特定的情况下也常被应用。 1.铁 除阀杆用钢制成，阀门的其余全部零件都用铁制作（‘全铁’）。通常阀瓣和阀体两者都有整体密封面。‘全铁’阀门对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。 1.铬13不锈钢 这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。 1.镍合金 ‘镍合金’（这里指镍、铜和锡合金的组合），用它做阀门座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。 用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。 1.奥氏体不锈钢 前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。无论是在极强的腐蚀还是极高的温度下，或者即强腐蚀又高温下的介质都适用。 1.特种不锈钢 这些‘20’合金、‘耐热镍铬铁合金825’和‘Carpenter 20cb3’经常被用来做阀门内件。这些特种不锈钢的内件经常用在普通不锈钢阀门上，而且有时也只在铁阀和钢阀上。 1.‘蒙乃尔’合金 用这种合金做阀门内件，大多数用在铁阀和钢阀上。其介质多为海水，盐溶液或蒸汽。 1.‘哈氏’合金，‘B’和‘C’ 这些材料用在阀门内件上的不多，而在整个阀门上经常应用。然而，介质为硫酸或稀盐酸时，有时用‘哈氏’合金‘B’作为阀门内件材料，而‘哈氏’合金‘C’的典型应用是在专用的氨阀和混合酸介质的阀门内件上。 1.硬质合金 在阀瓣和阀体座上堆焊一层坚硬的硬质合金，这样就可以使密封面具有很高的耐磨性和抗擦伤能力。这种材料尤其适用于介质温度升高和干燥的场合。 密封面的材料通常从钴基和镍基合金中挑选，而且与之相配对的表面通常镀有相似的材料，但要有硬度差，以便在工作中减少擦伤。然而，相配的两面并不总是都采用堆焊的型式，采用什么型式还要取决于所用硬质合金的性能。 钴基和镍基硬质合金的类似的性能规范可以从一些阀门制造商那里得到。选择材料时要依靠许多评价因素。一个重要的因素是所给的材料要能够容易地附着在特定的零件上。 1.塑料和合成橡胶 塑料和合成橡胶被使用在许多不同种类阀门的以一种型式或另一种型式布置的密封面和阀座上。
阀门压力等级对照表
[推荐]阀门压力等级对照表 阀门, 等级, 压力,对照表 希望对各位海友能有所帮助。 磅级Class 150 300 400 600 900 1500 2500 公称压力MPa 0.6MPa 1.0MPa 1.6MPa 2.0MPa 2.5MPa 4.0MPa 5.0MPa 6.4MPa 10.0MPa 15.0MPa 25.0MPa 42.0MPa 公称压力PN PN6 PN10 PN16 PN20 PN25 PN40 PN50 PN64 PN100 PN150 PN250 PN420 0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0) 0.6(6.0) 0.8(8.0) 1.0(10.0) 1.6(16.0) 2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0) 6.3(63.3) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0) 28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0) 100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0) 公称通径Size 英 寸 In. 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 4 毫 米 DN 4 6 10 1 5 20 25 32 40 50 65 80 90 100 英 5 6 8 10 12 14 16 18 20 24 26 28 30
阀门材料的材质,阀门材料的压力等级
阀门材料的材质,阀门材料的压力等级 阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。 我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。按主体材料分类，人们常常把阀门分为： 1. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。 2. 金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合 金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。 3. 金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。 一、阀门主体材料 1阀门材料温度压力等级 水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa
二、阀门内件材料 1.阀门内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。常用内件
1.填料 阀门用填料一般常用石墨和PTFE填料石墨填料可分为编织填料和成型填料 成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE -200~200°C 2.中腔垫片 PTFE板
石墨板 强力石墨垫 含石墨不锈钢缠绕垫 含PTFE不锈钢缠绕垫 RTJ金属垫 压力密封金属密封环 3.O形圈 NBR -30~121°C EPDM -45~120°C VITON A -30~204°C VITON B -30~204°C VITON AED（anti explosion decompression）-30~204°C 高压,小分子如：CO2 HNBR（HSN）-30~180°C 4.软密封阀座 PTFE -200~200°C PCTFE -250~150°C NYLON 1010 ~120°C NYLON PA12 -50~120°C DEVLON V -100~150°C PEEK -100~260°C 对位聚苯(聚苯撑)(Polyphenylene) ~400°C（扬中市扬子塑料厂）
阀门常用材料热处理.
WC6铸钢件热处理工艺标准 1、适用范围 本标准规定WC6材质的阀门铸钢的热处理工艺。 2、化学成分(% C<0.20, Mn 0.50~0.80 Si<0.60 S<0.20 P<0.03 Cr 1.0~1.5 3、机械性能要求 σb≥482N/mm2 σs≥275N/mm2δ5≥20% Ψ≥35% 4、热处理工艺 4.1 热处理方式:正火+回火 4.2 热处理参数; 4.2.1 正火 装炉温度:≤300℃ 加热速度:≤100℃/hr 加热温度:920℃±2℃ 保温时间:按炉内铸件的最大壁厚选用。 铸件有效厚度mm 保温时间min ≤50 210~~240 50~~75 240~~300 75~~100 300~~360
100~~125 360~~420 125~~150 420~~480 冷却方式:空冷 4.2.2回火 装炉温度:≤300℃ 加热速度:≤100℃/hr 加热温度:700℃±20℃ 保温时间:按炉内铸件的最大壁厚选用。 铸件有效厚度mm 保温时间min ≤50 240~~270 50~~75 270~~330 75~~100 330~~390 100~~125 390~~450 125~~150 420~~480 冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr。 5.其它 5.1 用户指定有热处理工艺时,按其要求执行。 5.2 焊后热处理工艺按厂工艺处的规定执行。 5.3 切割前预先热处理工艺按KFR4312-1的规定执行。
LCB铸钢件热处理工艺标准 1、适用范围 本标准规定LCB材质的阀门铸钢的热处理工艺。 2、化学成分(% C<0.30, Mn<1.00 Si<0.60 S<0.020 P<0.03 3、机械性能要求 σb≥448N/mm2 σs≥245N/mm2δ5≥24% Ψ≥35% -45.6℃时,冲击功。三个试样的平均值大于17.8J,允许一个试样低于平均值,但应大于13.7J。 4、热处理工艺 4.1 热处理方式:正火+回火 4.2 热处理参数; 4.2.1 正火 装炉温度:≤300℃ 加热速度:≤150℃/hr 加热温度:910℃±25℃ 保温时间:按炉内铸件的最大壁厚选用。 铸件有效厚度mm 保温时间min ≤50 210~~240
阀门设计常用材料
阀体材料 常用的碳素钢铸件、锻件材料表1-1 注： （1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。
（2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。 （3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）要求时此条不适用。 （4）当阀门的连接端为焊连接时必须控制碳总量。ASTM A 216补充要求中规定了使用于不同场合的碳素钢铸件碳当量的要求。但不同的产品标准根据其工况条件，对碳当量的要求也不同，如API 6D则要求炉前分析CE≤0.43，成品分析CE≤0.45。同样为了保证焊接性能API 6D对焊接端的碳素钢铸件含碳量也作了规定，炉前分析CE≤0.23%，成品分析CE≤0.25%，硫磷含量≤0.035。碳当量CE=C%+Mn%/6+（Cr+Mo+V）%/5+（Ni+Cu）%/15。 （5）ASTM A 105并不是我国的25号钢或25Mn钢，虽然其主要化学成分相当于我国的25Mn钢，但ASTM A 105对杂质元素Cu、Ni、Cr、Mo、V、Nb的控制以及C、Mn含量的关系和材料的热处理都有控制要求。 （6）锻钢阀门是否需要进行材料的力学性能检测是根据产品设计要求决定的，对于低碳钢只要化学成分合格，正火的热处理工艺正确，其力学性能就是一定的，不像中碳钢和高碳钢可以按淬火后的不同回火温度得到不同的力学性能。
阀门常用材质
WCB 是ASTM A216中的碳钢铸件材料（美国A216 焊接结构钢的一种）。 是普通的碳钢，相当于25或35碳钢。 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+425oC WCB是美国牌号, 相当于国内的ZG310-570(ZG45)。 其化学成 份:C≤0.50;Si≤0.60;Mn≤0.90;P≤0.040;S≤0.040;Cr≤0.35;Mo≤0.20;≤0.05;Ni≤0.3 0;Cu≤0.30 而WC6则可以看成在WCB基础上加入少量的Cr（1%-1.5%）和Mo（约 0.5%） WC6和wc9二者都是合金钢，二者的机械性能基本相同，常温下具有相同的拉伸强度，屈服强度和延展率。 不同的是合金的含量，和WC6相比，WC9含有更多的铬和钼，因此其在高温工况下的机械强度会更好一些，另外WC9抗冲刷的能力也会更好一些。 WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气， 温度范围：-30oC至+593oC WB36=15NiCuMoNb5 这个钢号为德国牌号，工作温度：280—360 在火电工程中主要用于工作温度在280℃~360℃的给水管道系统和超临界锅炉管道,其与 碳素结构钢相比,可以减少壁厚15％~35％，是电站给水系统管道用钢的首选材料。高压合 金管，材质优良，质量上乘，耐高温高压，用于大型锅炉工程、电站工程。规格：14—530mm*2—50mm CF8、CF8M
是ASTM A351中的不锈钢铸件材料都是不锈钢。腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上 LCB 是ASTM A352中的碳钢铸件材料是低温碳钢。 低温应用，温度低至-46oC 不能用于温度高于+340oC的场合
阀门德标、欧标 、美材料对照表(含F91&F92)
Comparison of material German marking Europian marking USA number Name in brief standard number Name in brief standard ASTM/ASME 0.6025 GG25 DIN 1691 EN-JL1040EN-GJL-250 prEN 1561 A 48 Class 35 0.7040 GGG40 DIN 1693 EN-JS1030EN-GJS-400-15 EN 1563 A 536 Grade 60-40- 18 0.7043 GGG40.3 DIN 1693 EN-JS1062EN-GJS-400-18U EN 1563 1.0425 HII DIN 17155 1.0425 P265GH prEN 10273 1.0460 C2 2.8 DIN 17155 1.0460 C22G2 prEN 10273 1.0460 C2 2.8 DIN 17155 FH235 prEN 10273 A 105 prEN 10222-T2 A 105 oder 1.0460 C2 2.8 DIN 17243 P245GH P280GH 1.0501 C35 DIN 17240 1.0501 C35 prEN 1515-T1 1.0570 St 52-3 DIN 17100 1.0619 GS–C25N DIN 17245 1.0619+N GP240GH+N EN 10213-T2 A 216 WCB 1.1138 GS-21Mn 5 V SEW 685 1.6220 G20Mn5 EN 10213-T3 1.1151 Ck22 DIN 17200 1.1151 C22E EN 10083 17200 1.0570 S355J2G3 1.1151 Ck22 DIN 1.1181 Ck35 DIN 17240 1.1181 C35E prEN 10250-T2 1.4021 X20Cr13 DIN 17440 1.4021 X20Cr13 EN 10088-T3 Type 420 1.4057 X20CrNi 17 2 DIN 17440 1.4057 X17CrNi16-2 EN 10088-T3 Type 431 1.4104 X14CrMoS17 DIN 17440 1.4104 X14CrMoS17 EN 10088-T3 1.4122 X35CrMo 17 DIN 17442 1.4122 X39CrMo17-1 EN 10088-T3 1.4301 X5CrNi18 10 DIN 17440 1.4301 X5CrNi18-10 EN 10088-T3 A 193 Gr. B8 1.4301 X5CrNi18 10 DIN 17440 1.4301 X4CrNi18-10 prEN 10222-T5 A 182 F304 1.4305 X8CrNiS18-9 DIN 17440 1.4305 X8CrNiS18-9 EN 10088-T3 Type 303 1.4308 G-X6CrNi 18 9 DIN 17445 1.4308 GX5CrNi19-10 EN 10213-T4 A 351 CF8 10222-T5 X2CrNiMoN25-7-4 prEN 1.4462 X2CrNiMoN225 VdTüV WB 418 1.4462 X2CrNiMoN22-5-3 EN 10250 A 182 F51 1.4541 X6CrNiTi18 10 DIN 17440 1.4541 X6CrNiTi18-10 prEN 10222-T5 A 182 F321 1.4541 X6CrNiTi18 10 DIN 17440 1.4541 X6CrNiTi18-10 EN 10088-T3 A 193 Gr. B8T 1.4550 X6CrNiNb18-10 DIN 17440 1.4550 X6CrNiNb18-10 prEN 10222-T5 A 182 F347 10088-T3 17440 1.4550 X6CrNiNb18-10 EN 1.4550 X6CrNiNb18-10 DIN 1.4552 G-X5CrNiNb 18 9 DIN 17445 1.4552 GX5CrNiNb19-11 EN 10213-T4 A 351 CF8C 1.4571 X6CrNiMoTi 17 12 2 DIN 17440 1.4571 X6CrNiMoTi17-12-2 prEN 10222-T5 A 182 F316Ti 1.4571 X6CrNiMoTi 17 12 2 DIN 17440 1.4571 X6CrNiMoTi17-12-2 EN 10088-T3 316Ti 1.4877 X7NiCrCeNb32-27 1.4580 X6CrNiMoNb17-12-2 DIN 17440 1.4580 X6CrNiMoNb17-12-2 EN 10088-T3 Type 316 Cb EN 10213-T4 1.4581 G-X5CrNiMoNb18 10 DIN 17445 1.4581 GX5CrNiMoNb 19-11-2 A 182 F91 1.4903 X10CrMoVNb 9 1 VdTüV WB511/3 X3CrNiMoN17-13 1.4910 1.4913 X19CrMoVNbN 111 DIN 17240 ---------- ---------- prEN 1515-T1 1.4922 X20CrMoV 12 1 DIN 17243 1.4922 X20CrMoV11-1 prEN 10222-T2 A 182 F9 1.4923 X22CrMoV 12 1 DIN 17240 1.4986 X8CrNiMoBNb 16 16 DIN 17240 ---------- ---------- prEN 1515-T1
