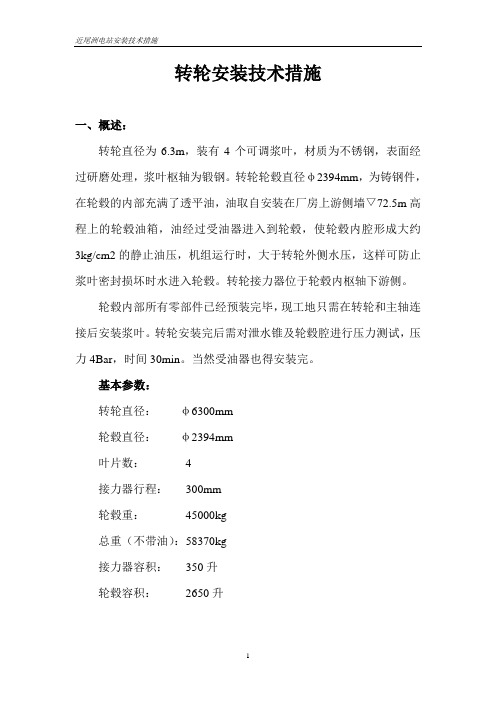

贯流机转轮装配规范

轴流式水轮机转轮算例

题目：ZZ440水轮机转轮的水力设计 方法：奇点分布法 已知参数： ZZ440 —100转轮水力设计 一.确定计算工况 由模型综合特性曲线得到n110=115 (r/min ) ,Q110=820 ( l/s) zz440属于ns=325~875范围，为了使设计的转轮能在预期的最优工况下效 率最高，计算工况与最优工况的关系按下式确定： n1l=(1.2~1.4)n 110 =138~161 (r/min) n= n.,^ H / D1(1.2 ~ 1.4)n110寸百/ D r 721.3 ~ 841.5 ( r/min) 故选定n=750 ( r/min ) 则实际n11= ^D1143.49 V H Q11=(1.35~1.6)Q110=1.4 Q110=1148<1650 (l/s) Q Q11D2JH1.4Q110D W H 6.0 m3/s 二.确定各断面叶栅稠密度l/t 据P213页(-)pj ~ n s关系，当ns=440时，得t 综合考虑一下关系： (二」 t "pi3 取D1=1000mm，取6 个断面R1~R6 依次为255、303、351、399、447、495 水力设计内容： (1) (2) (3) (4) (5) (6) (7) 确定计算工况 确定各断面叶栅稠密度l/t 选定进出口轴面速度Cz沿半径的分布规律，确定各断面的选定 进出口环量r沿半径的分布规律，确定各断面的r 计算各断面进 出口速度三角形，求知、2 第一次近似计算及绘图 第二次近似计算 Cz1、Cz2 1、 n =91%, a om=18mm D1 a。 _ a0m 1m —18 39.13mm 0.46 (0.85~0.95片)Pj K 3(t)n (1.2 ~ 1.25 )n (\ K卩小的打

混流式水轮机转轮裂纹原因分析及预防措施

混流式水轮机转轮裂纹原因分析及预防措施 混流式水轮机转轮裂纹原因分析及预防措施 水轮机转轮，尤其是中、高比速混流式水轮机转轮中的裂纹现象，在世界各地普遍存在。国外的例子有埃及的阿斯旺高坝、美国的大古力700 MW机，俄罗斯的布拉茨克等。国内有岩滩、李家峡、小浪底、五强溪、二滩等大型水电站，在投运后水轮机转轮都不同程度的出现了裂纹。转轮裂纹严重影响电站的安全运行和经济效益，引起人们的极大关注。 1转轮裂纹的产生原因 转轮为什么会产生裂纹，人们对此做过许多研究，不时地提出一些假设。笔者把转轮裂纹分为规律性裂纹和非规律性裂纹两类。规律性裂纹是指不同叶片上的裂纹具有大体一致的规律，所有叶片都开裂，裂纹的部位和走向也大致相同。非规律性裂纹或者只在个别叶片上发生，或者不同叶片上裂纹的部位、走向和其他特征各不相同。其产生的一般原因分述如下。 1.1规律性裂纹 失效分析结果表明-绝大多数规律性裂纹是疲劳裂纹，断口呈现明显的贝壳纹。叶片疲劳来源于作用其上的交变载荷，而交变载荷又由转轮的水力自激振动引发，这可能是卡门涡列、水力弹性振动或水压力脉动所诱发。 1.1.1卡门涡列 (1)黄坛口水电站1958年投运的4台HL310-LJ-230水轮机，运行不久转轮叶片出水边根部即发生总计67条裂纹。后来查明，在某些水头下，当机组出力在5～8 MW时，叶片出水边卡门涡列频率与叶片自振频率耦合而引起共振，动应力急剧增加，使叶片疲劳开裂。采取修整叶片出水边厚度和形状，提高卡门涡列频率，避开了共振，转轮安全运行多年，再没有发生问题。(2)小浪底水电站水头范围68～141 m,额定出力306 MW。水轮机转轮上冠和下环为13.5不锈钢铸件，叶片由13.5不锈钢热模压后数控加工，再用309 L奥氏体不锈钢焊丝焊成整体。由于是异种钢焊接，转轮焊后不进行消除应力处理。为适应电站水头变幅大和多泥沙的运行条件，水轮机供应商采取了低比转速，小的出口直径(D 2／D 1＝0.88),较大的导叶相对高度(b 0／D 1＝ 0.236),肥大的叶片头部，较厚的叶片出水边(δ=38 mm),喷涂碳化钨和设置筒形阀等技术措施。结果在机组停机过程中，当导叶全关后，由于叶片出水边太厚，转轮中再循环水流所感生的卡门涡与叶片一、二阶弯曲自振频率耦合发生共振，引起巨大动应力并伴生异常声响。在机组大负荷工况下，叶片后的卡门涡列与叶片高阶(五阶)自振频率耦合而引发水轮机固定部件的振动和噪音，

轴流式水轮机埋件安装工艺导则

轴流式水轮机埋件安装工艺导则 Guide for installation technology of embedded components of axial turbine DL/T5037—94 1994-11-14发布1995-03-01实施 中华人民共和国电力工业部发布 1总则 1.1本工艺导则是根据《水轮发电机组安装技术规范》(GB8564—88)，并结合常用典型结构而编制。 1.2本工艺导则适用于大中型轴流式水轮机埋件安装施工，采用分瓣就位组合的安装方式。如起重机起重量足够大时，也可采用分段或整体就位。 2一般规定 2.1设备安装前应进行全面清扫、检查，并复核设备高度尺寸。 2.2设备基础板的埋设，应用钢筋或角钢与混凝土钢筋焊牢，其高程偏差一般不超过－5mm，中心和分布位置偏差一般不大于10mm。水平偏差不大于1mm/m。 2.3调整用楔子板成对使用，搭接长度应在2/3以上。 2.4设备组合面和法兰连接面，应光洁无毛刺，合缝间隙用0.05mm塞尺检查，应不能通过；允许有局部间隙，用0.10mm塞尺检查，深度不应超过合缝宽度的1/3，总长不应超过周长的20%；连接螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过 0.01mm。为防止漏水过水面组合缝应该封焊。 2.5安装用X、Y基准线标点及高程点，测量误差不应超过±1mm。中心测量所使用的钢琴线直径一般为0.3～0.40mm，其拉应力应不小于1200MPa。 2.6设备过水表面应平滑，焊缝应磨平。埋件与混凝土表面相接，应平滑过渡。 2.7根据设备尺寸选用测量工具和测量方法。 中心及圆度测量，一般选用带千分尺头的测杆，使用电测法(即带耳机的干电池回路。下同)。高程测量选用三级水准仪。 水平测量，尺寸较小时选用水平梁和合象水平仪，大中型支柱式座环选用带铟钢尺的一级水准仪。 2.8根据设备结构和土建施工程序，选择埋件加固方案，并随一期混凝土施工，埋设相应基础板和地锚。 2.9设备安装应在基础混凝土强度达到设计值的70%后进行。 2.10大中型轴流式水轮机埋件结构如图1、图2、图3所示。安装工艺流程如图4所示。若因施工需要，也可选用其他安装工艺流程(见附录A和附录B)。

贯流式水轮机的特点

贯流式水轮机的特点 贯流式水电站是开发低水头水力资源较好的方式,一般应用于25m水头以下。它低水头立轴的轴流式水电站相比,具有如下显著的特点。 1．电站从进水到出水方向基本上是轴向贯通。如灯泡贯流式水电站的进水管和出水管都不拐弯,形状简单,过流通道的水力损失减少,施工方便。 2．贯流式水轮机具有较高的过流能力和大的比转速,所以在水头和功率相同的条件下,贯流式水轮机直径要比转桨式小10%左右。 3．贯流式水电站的机组结构紧凑,与同一规格的转桨式机组相比其尺寸较小,可布置在坝体内,取消了复杂的引水系统,减少厂房的建筑面积,减少电站的开挖量和混凝土量,根据有关资料分析,土建费用可以节省20%一30%。4．贯流式水轮机适合作可逆式水泵水轮机运行,由于进出水流道没有急转弯,使水泵工况和水轮机工况均能获得较好的水力性能。如应用于潮汐电站上可具有双向发电、双向抽水和双向泄水等六种功能。因此,很适合综合开发利用低水头水力资源。 5．贯流式水电站一般比立轴的轴流式水电站建设周期短,,收效快。 贯流式机组布置型式 贯流式水电站的型式一般采用河床式水电站布置，电站厂房是挡水建筑物的一部分，厂房顶有时也布置成泄洪建筑。由于水头较低，挡水建筑大部分采用当地材料，以土石坝为主。广东的白垢贯流式水电站则采用橡胶坝作为挡水建筑物，在洪水期则作为泄洪建筑，降低了工程投资。有的电站由于河流地形、地质条件的特点，也采用引水式布置，如我国四川安居、湖南南津渡水电站则采用明渠引水式的布置。贯流式水电站也常有航运、港口通航的要求，枢纽中设有船闸、升船机等建筑。 贯流式水电站一般处于地形比较平坦，离城镇比较近，水量比较丰富的

浅谈牛栏口水电站轴流式水轮机转桨改定桨运行

浅谈牛栏口水电站轴流式水轮机转桨改定桨运行 摘要：牛栏口水电站实际投产以来，水头、流量、出力较为稳定，其转桨式水轮机受油器串油严重、油泵故障频繁、运行中产生大量的油雾，经常引起非计划停运。为此,电站要求对水轮机转轮由转浆式改为定浆式，重庆水轮机厂经过技术论证、现场试验，通过少量改动实现了水轮机转桨改定桨运行，去掉受油器，使机组长期稳定运行。 关键词：水电站；水轮机；转桨；定桨 1 前言 牛栏口水电站位于重庆市石柱县境内龙河干流河段，坝址距石柱县城约 16km。水库正常蓄水位517.0m,死水位515.0m，为径流式水电站。工程以发电为主，具有防洪、养殖、旅游等功能。电站主要由大坝、引水系统和地面式发电厂房三大部分组成。电站装机二台,总装机容量20MW。多年平均发电 量:6279×104kWh。水轮机采用ZZ450-LH-225型轴流转桨式水轮机，立轴、混凝土蜗壳，Г形平顶断面，包角225度，弯肘型尾水管，与发电机直连，俯视顺时针旋转。发电机型号为SF10-18/3900。调速器油压装置型号HYZ-2.5-4.0.额定压力4.0MPa。 1.1 电站水轮机目前存在的问题 （1）牛栏口电站转桨式水轮机运行时，桨叶开腔与关腔串油严重，检修维护量大，曾经引起非计划停运，对整机的安全运行产生很大的威胁。 （2）受油器操作油管摆度大，受油器密封经常损坏漏油和甩油;溅油盆自流排油不畅，导致油外溢到发电机定转子上，使设备既不清洁又影响安全运行，降低机组运行的可靠性。 （3）受油器两腔串油，油压装置油泵起动频繁，耗电量大。 （4）运行中在受油器的上支座内观察到大量的油雾产生，漫至整个发电机层，严重影响其它电气设备的安全运行。 （5）桨叶接力器活塞严重窜油。 1.2 转轮转桨改定桨的目的 牛栏口电站两台转桨式水轮机受油器两腔串油，油压装置油泵起动频繁, 受油器和油泵电机故障率高,溢油时有发生，油雾严重，严重影响水轮发电机组正常运行,电站年发电量降低。为此电站希望将水轮机转轮由转桨式改为定桨式，减少非计划停运，减少油泵启动次数，保证机组长时间可靠运行。 2 电站水轮机转轮由转桨改定桨技术分析 2.1原水轮机主要技术参数 2.2 水轮机转轮由转桨改定桨分析 （1）转桨与定桨优缺点 轴流转桨式水轮机桨叶由装在转轮体内的操作接力器控制，优点是可按水头和负荷变化作相应调整，可根据不同水头、流量按照最优规律运行，转轮的叶片安放角与活动导叶的开度协联，能在35～100%额定负荷范围内稳定运行，开停机平稳，在整个运行范围内效率较高。缺点是结构复杂，维护量大，易出现漏油、油雾及油泵启动频繁等问题。适用于水头、流量及负荷变化较大的电站。 轴流定桨式水轮机桨叶开度不能改变，优点是结构简单、安装方便、维护量小，不会出

全贯流式水轮机基本结构

贯流式水轮机基本结构 一、贯流式水轮机的特点 贯流式水轮机是开发低水头水力资源的一种新型机组，适用于25m以下的水头。这种机型流道呈直线状，是一种卧轴水轮机，转轮形状与轴流式相似，也有定桨和转桨之分，由于水流在流道内基本上沿轴向运动不拐弯，因此较大的提高了机组的过水能力和水力效率。 此外，与其它机型相比，它还有其它一些显著特点： （1）从进水到出水方向轴向贯通形状简单，过流通道的水力损失减小，施工方便，另外它效率较高，其尾水管恢复功能可占总水头的40%以上。 （2）贯流式机组有较高的过滤能力和比转速，所以在水头与功率相同的条件下，贯流式的要比转桨式的直径小10%左右。 （3）贯流式水轮机适合作了逆式水泵水轮机运行，由于进出水流道没有急转弯，使水泵工况和水轮机工况均能获得较好的水力性能。如应用于潮汐电站上可具有双向发电，双向抽水和双向泄水等六种功能，很适合综合开发利用低水头水力资源，另外在一般平原地区的排灌站上可作为可逆式水泵水轮机运行，应用范围比较广泛。 （4）贯流式水电站一般比立轴的轴流式水电站建设周期短、投资小、收效快、淹没移民少，电站靠近城镇，有利于发挥地区兴建电站的积极性。 二、贯流式水轮机的分类 根据贯流式水轮机机组布置形式的不同可将其划分为以下几种形式： 1．轴伸贯流式 这种贯流式水轮发电机组基本上采用卧式布置，水流基本上沿轴向流经叶片的进出口， 出叶片后，经弯形（或称S形）尾水管流出，水轮机卧式轴穿出尾水管与发电机大轴连接，发电机水平布置在厂房内。 轴伸贯流式机组按主轴布置方式可分成前轴伸、后轴伸和斜轴伸等几种，如图7-1所示。这种贯流式机组与轴流式相比没有蜗壳、肘形尾水管，土建工程量小，发电机敞开布置，易于检修、运行和维护。但这种机组由于采用直弯尾水管，尾水能量回收效率较低，机组容量大时不仅效率差，而且轴线较长，轴封困难，厂房噪音大都将给运行检修带来不方便。所以一般只用于小型机组。 2．竖井贯流式 这种机组主要特点是将发电机布置在水轮机上游侧的一个混凝土竖井中，发电机与水轮机的连接通过齿轮或皮带等增速装置连在一起如图7-2所示。

灯泡贯流式水轮机

第一章灯泡贯流式水轮机的结构 灯泡贯流式水轮机是贯流式水轮机的主要类型之一。1919年初，美国工程师哈尔扎(Harza)首先提出其设计理念。经过瑞士爱舍维斯公司(Escher Wyss)公司近20年的研究，于1936年研制成功，并开始生产。该水轮机应用水头一般在25m以下，主要应用于潮汐电站，近年来逐渐应用到江河上的低水头电站。贯流式水电站是开发低水头水力资源较好的方式。它与中、高水头水电站和低水头立轴的轴流式水电站相比，具有如下显著的特点。 1．效率高、结构简单、施工方便 贯流式水轮发电机组从进水到出水方向基本上轴向贯通，不拐弯，流道尺寸大而短，过流通道的水力损失少，效率高，结构简单，施工方便。 2．尺寸小 贯流式水轮机有较大的比转速，所以在水头和功率相同的条件下，贯流式水轮机的直径要比转桨式水轮机的小10％左右。 3．土建投资少 贯流式水电站的机组结构紧凑，与同一容量的轴流转桨式机组相比，其尺寸较小，可布置在坝体内，取消了复杂的引水系统，可以减少厂房的建筑面积，减少电站的开挖量和混凝土用量。根据有关资料分析，土建费用可以节省20％～30％。 4．运行方式多 贯流式水轮机适合作可逆式水轮机运行。由于进出水流道没有急转弯，使水轮机发电和抽水均能获得较好的水力性能。它可应用于潮汐电站，具有双向发电、双向抽水和双向泄排水等6种功能。因此，很适合综合开发利用低水头水力资源。 5．见效快 贯流式水电站一般比轴流式水电站建设周期短、投资小、收效快、淹没移民少；电站靠近城镇，有利于发挥地方兴建电站的积极性。 第一节贯流式水轮机的分类及简介 贯流式水轮机组按总体布置方式的不同可分为以下几种： (1)全贯流式。 (2)灯泡贯流式。 (3)竖井贯流式。 (4)轴伸贯流式。 第1页 (5)虹吸贯流式。 按运行工况不同可分为以下3种： (1)单向贯流式。 (2)双向贯流式。 (3)可逆贯流式。 一般习惯按总体布置方式的不同来分类，而很少按运行工况分类，所以本节按总体布置方式的不同分类，介绍贯流式机组的类型。 一、全贯流式水轮机 全贯流式水轮机的流道平直，水流可沿轴向一直流过导叶、转轮叶片和尾水管，故称为全贯流式水轮机，也称为直线流动的水轮机——管型水轮机。由于全贯流式发电机转子布置在水轮机转轮的外缘，故称为轮缘贯流式水轮机，如图1—1所示。

论混流式水轮机各部件功能及其安装程序和要求

论混流式水轮机各部件功能及其安装程序和要求 导叶：由导叶体和导叶轴两部分组成。为减轻导叶重量，常做成中空导叶。导叶的断面形状为翼型。导叶轴颈通常比连接处的导叶体厚度大，在连接处采用均匀圆滑过渡形状，以避免应力集中。 导叶轴承：上、中、下轴套，高水头机组为防止导叶上浮力超过导叶自重，保证导叶上端面间隙，在导叶套筒的法兰上一般设有止推装置（止推压板或止推块）。 导叶传动机构：导叶传动机构由控制环、连杆、导叶臂三部分组成，用于传递接力器操作力矩，使导叶转动，调节水轮机流量。该机构形式有叉头式受力情况较好和耳柄式受力情况相对较差。导水叶外围，座环的蝶形边与蜗壳相连，并被蜗壳包围。导轴承位于顶盖上，控制环口通过推拉环与接力器相连。在座环下发布置有基础环，通过锥形环与尾水管相连。混流式水轮机附属装置还有布置在顶盖上的真空破坏阀、吸力补气阀和放水阀等。 水轮机的导水机构是有导叶、传动机构（转臂、连杆、控制环）、接力器、和推拉杆等组成。 水轮机的底环是由上环、下环、和固定导叶三部分组成，它既是水轮机的通水部件，机组安装时的基准部件，又是机组运行的承重部件。要求具有水力损失小，具有一定的强度和刚度。 混流式水轮机的转轮主要由上冠、叶片、下环、止漏环、泄水锥和减

压装置等组成。 水轮机的转轮包括转体、叶片、泄水锥等。 立轴混流式水轮机引水室采用金属焊接蜗壳，其进口与压力水管相连接，其余各节与座环相连。为了便与检修，在蜗壳上开有专门进人孔（蜗壳人孔门），其底部并有排水孔和阀门，以便排出蜗壳积水。 座环位于蜗壳里，布置导水机构，它是水轮机的承重部分，又是过流部件在安装时它还是一个主要基准件，因此它要符合水力，强度和刚强等诸方面的要求。 基础环埋在混凝土内，是转轮室的组成部分，早机组安装和检修拆卸转轮时，用来支撑水轮机转轮。混流式转轮上叶片（24），呈空间扭曲状，断面为流线型，是直接将谁能转换为机械能的最主要部件。止漏装置 止漏装置的作用是用来减小转动部分与固定部分之间的漏水损失。止漏装置分为固定部分和转动部分，为防止水流向上和向下漏出，水轮机上一般装有上、下两道止漏环。上止漏环固定部分装在顶盖上，其转动部分装在上冠上，下止漏环的固定部分一般装在底环上，转动部分装在转轮的下环上。目前广泛采用的止漏环结构型式有间隙式，迷宫式，梳齿式和阶梯式四种，止漏环又称迷宫环，作用是阻止水流从转轮上、下间隙处漏出，分转动和固定部分。 水轮机导轴承的作用：一是承受机组在各种工况下运行时由主轴传来

混流与轴流水轮机转轮流道几何参数

转轮体通常用ZG30或ZG20MnSi 材料 轴流式水轮机转轮流道几何参数 一、设计工况和最优工况的关系： n n f 1111)4.12.1(～= Q Q f 1111)6.135.1(～= 式中－n f 11、Q f 11为设计工况的单位转速、单位流量； n 11、Q 11 为最优工况的单位转速、单位流量； （适当选取较大的单位转速、单位流量作设计工况参数） 二、叶栅稠密度t L （如下图所示）—比转速查算术平均值 栅距t ：Z R t 1 2π=→R-圆柱层面半径 z 1－转轮叶片数 翼型弦长L ：翼形后端点和翼形中线与前端交点的连线的长度 叶栅稠密度t L →是翼型弦长与栅距的比值： ａ.轮毂处的叶栅稠密度：)()()2.11.1(t L t L av B ～= （此时计算栅距ｔ中的R 为轮毂半径） ｂ.轮缘处的叶栅稠密度：)( )()95.085.0(A t L t L av ～= （此时计算栅距ｔ中的R 为转轮半径） ＿式中)(t L av 为叶栅稠密度的算术平均值（在下图取值）

三、转轮叶片数－算术平均值算叶片数 确定Z 1的原则是：不使叶片太长，且平面包角θ不太于90°；所谓平面包角－ 指叶片位于水平位置时，叶片进出水边所对应的中心角 当叶片栅稠密度确定后，Z 1按下式计算取整： )()(1360t L Z av θ= 当θ＝70°～90°时，Z 1与)()( L av 关系见下表： 四、转轮体 转轮体有环形与圆柱形两种外观形式： 球形转轮体（用于ZZ 式水机）时：转轮叶片内表面与转轮体之间的间隙较小，不同转角时间隙可保持不变。 圆柱形转轮体时：一般按最大转角确定转轮叶片与转轮体之间的间隙 附：相同直径下，采用球形转轮体的水机效率高于圆柱形转轮体水机
