竣工图制作具体要求

一、竣工图封面

1.页面设置:上、下、左、右均设置为3厘米;

2.路线名称:字体(宋体)、字号(小初);

3.里程桩号:字体(宋体加黑)、字号(小初);

4.主题内容:字体(黑体)、字号(50);

5.竣工图:字体(黑体)、字号(72);

6.施工单位名称:字体(宋体)、字号(32);

7.编制日期:字体(宋体)、字号(32);

8.主题内容为一行的版式见附件一的1~4页,主题内容为两行的版式见附件一的5页。

二、竣工图目录

1.目录名称:目录(居中、20号字、黑体);

2.图册名称:XXXX至XXXX高速公路XX段工程K5+500~K11+400路基工程竣工图(14号字、宋体);见附件二(1)和附件二

(2)。

3.不制作竣工图的部分:

(1)原设计第一篇<总说明书>后面的附件不制作竣工图;

(2)原设计第三篇<路线>中的“公路用地图”不制作竣工图(部分设计院把“公路用地图”放在施工图中);

(3)原设计第九篇<绿化美化图>路基标段没施工的,不制作竣工图,已施工的加入竣工图;

(4)原设计《筑路材料》不制作竣工图;

(5)原设计《施工组织计划》中的“临时工程数量表”要保留,其余不制作竣工图。

4.竣工图名:

(1)原设计“路线地理位置图”改为“路线地理位置竣工图”;

(2)原设计“路线平、纵面缩图”改为“路线平、纵面竣工缩图”;

(3)原设计“总说明书”改为“竣工总说明”,原设计“路线说明”改为“路线竣工说明”;

(4)原设计“××××数量表”改为“××××竣工数量表”;

(5)原设计“××××布置图”改为“××××布置竣工图”;

(6)原设计“××××构造图”改为“××××构造竣工图”;

(7)原设计“××××详图”改为“××××竣工详图”;

(8)原设计“××××设计图”改为“××××竣工图”;

(9)原设计“征用土地表、赔偿树木青苗表、拆迁建筑物表、拆迁电力电讯及其他管线设施表”,在竣工图中不改名称(因为施工单位没法确认其数量是否正确)。

5.竣工图号:

(1)原设计有图纸且有变化的,在原设计图号后面加(变);

(2)完全照原设计施工的,在原设计图号后面加(竣);

(3)原设计无图纸,后有补充图纸的,在补充图纸编号后面加(增)。

三、《设计变更与竣工图修改对照一览表》按“附件三”格式进行制作。其中:

1.“图纸名称”为竣工图名称,与竣工图目录和竣工图纸中的名称对应;

2.“原图号”写“原设计图纸编号”,增加的图纸不写原图号。

3.“竣工图号”与竣工图目录和竣工图纸中的竣工图号对应。

4.“变更修改内容”要准确、简洁表达。

5.“变更修改依据编号”:原则上用工程项目变更批复单编号,只要是变更内容有“工程项目变更批复单”的,一律要标注“工程项目变更批复单”编号;有内容变更,不做工程项目变更批复单、但有文件依据的,要求写文件编号(一定要把握好到底有没有做变更批复单!)。

6.“页次”:有变化的图纸所在的页次。与竣工图目录中的页次一致。

四、竣工说明:按照附件四(1)的提纲来编写,同时附件四

(2)给出了《小桥、涵洞竣工说明》参考样式。

1.页面设置:A3幅面,上、下、右边距均为

2.5厘米,左边距

3.2厘米;分成两栏,栏间距设为4个字符。

2.“竣工说明”大标题用“二号黑体”,一级标题用“小三号黑体”,二级标题用“四号黑体”,其余正文用“四号宋体”,行间距采用“固定值25磅”。

3.同级别的标题序号对齐,一级序号用“一、二、三”(不缩进),二级序号用“(一)、(二)、(三)”(不缩进),其余的首行缩进两个汉字。

五、竣工图框按照原来发的样式来制作,把字体和图面规定如下。见附件五(一)和附件(二)。

A3幅面(420×297 mm)内框尺寸:385×277mm,A3幅面外框尺寸:420×297mm,左边框间距25 mm,右、上、下边框间距10 mm;

图框下面的两栏栏高为8 mm;

图框中“设计院名称”栏宽60 mm(对应施工单位及名称为18+42 mm),“路线名称”栏宽75 mm(对应监理单位及名称为18 mm+57 mm),“图纸名称”栏宽65 mm,“设计、复核、审核、日期、图号”栏宽15 mm,“签名、时间”栏宽20 mm,“图号”栏宽30 mm。

图框(CAD图1个单位代表 1 mm时)下面两栏中的文字一般采用“宋体、文字高度3.5、宽高比0.6”。若图名、图号太长,采用“宋体、文字高度3、宽高比0.6”;若还太长,采取两行“宋体、文字高度2.5、宽高比0.6”。

六、图面上的变更依据标注:

(1)图纸变更依据最好是工程项目变更批复单,变更依据一般注在图纸的“附注”区,接着原来的条目增一个新条目,应写上变更依据编号并准确、简明指出变更修改内容,如:“根据XXX-BG-001号工程项目变更批复单,XXX高架桥6#~9#墩桩基长度变化”。

(2)若确认无工程项目变更批复单、但确实存在变更的,也可以是文件或会议纪要,如:“根据惠莞纪[2009]10号文,K11+000~K11+120段软基处理形式由袋装砂井变更为水泥搅拌桩”。

(3)新增标注的文字字体和大小与原来的条目相同。

七、原图面上的文字大小和版面布局一般情况下不要改动,当套不下图框时可整体移动一些;当原图为A3加长图时,保持图面边距同A3图面要求,同时标签栏在图面右下角向左延伸285 mm。当图纸为A2幅面,做电子版时,整体缩为A3幅面后再来套图框(若缩后效果不好,不要强行)。

外图框线不要打印在页面上。打印时,先预览是否有外图框线,若有,调整打印比例,直至无外图框线显示。

八、竣工图电子版制作另外要求如下:

1.按竣工图草图的分册方式将电子版竣工图分好册,每册竣工图的竣工图封面、竣工图目录、设计变更与竣工图修改对照一览表放到相应册中。

2.按照竣工图目录的顺序号及相应的竣工图号,将电子版竣工图纸文件名进行编号,编号原则为:顺序号+[竣工图号]+图名,如:002[SⅠ-1(竣)]路线地理位置竣工图。(电子图纸文件名顺序号统一按三位数)。

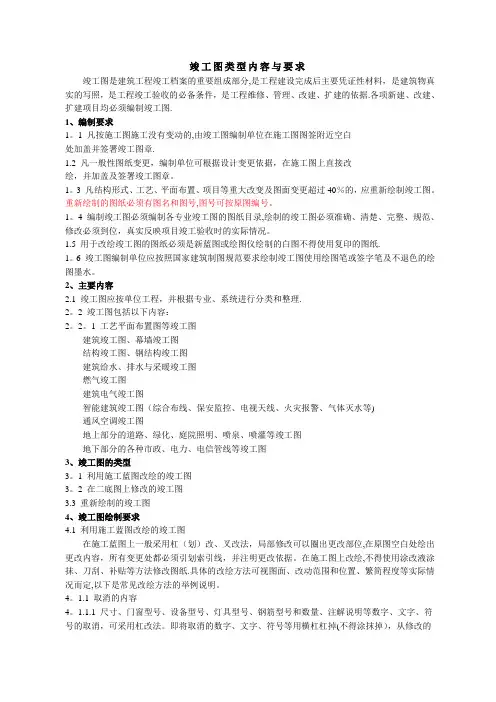

竣工图绘制规范及标准
