1用补偿法测电源电动势和内阻
实验五 用补偿法测电源电动势和内阻
一、教学目标
学习一种基本实验方法——比较法，即电压补偿法；
掌握电势差计的补偿法测量未知电势差的原理；
掌握用电势差计测量干电池的电动势和内阻的方法。
二、重点与难点
重点：由补偿法对未知电动势进行测量
难点：用补偿法校准工作电流，理解校准工作电流的目的和意义
三、原理
四、课上讨论题
1．为什么测量前要校准工作电流？
先将标准电池E s 接入，根据E s 的大小确定R s 的值（即确定c 、d 的位置，使cd 间电压值刚好为E s ）， 然后调节可变电阻R ，使检流计G 指零，只是工作电路中已具有工作电流I 0=E s /R s ，校准工作即完成。工作电流校准后，才可以进行测量。测量时，用待测电池Ex 取代E s 接入电路，保持R 不变（即保持I 0不变），再调节c 、d 的位置，使检流计G 再度指零，则有： x s
s x s R R E R I E ==0 ，此时对应的电压值即为待测电动势值 2．原理图中，E 、E S 、E X 的极性是否可以全部反接？为什么？
电源E 、E S 、E X 的极性是可以全部反接。因为能满足电压补偿的条件，使检流计指零。
3．原理图中，若其中一个（或两个）E 、E S 、E X 的极性反接是否可以？会有什么现象？为什么？
若其中一个（或两个）电源的极性反接，是不可以的；否则会发生检流计指针始终朝一个方向偏转的现象，因为这时不能满足电压补偿的条件。
五、实验中易出现的问题及解决方法：
1、 检流计不发生偏转，检查补偿回路是否通路。
2、 检流计不能回零位，这时检查工作回路是否通路，或电源的极性是否正确。校准总向一边偏，电源或标准电池极性接反了。
3、 在测量电源电动势时，不能把标准电阻接入。
4、 在测内阻时，标准电阻位置接错。这是应提醒学生把标准电阻直接并联在待测电源两端即可。
5、 有的学生实验开始时校准一次工作电流，以后直至实验结束都不对工作电流进行校准。教师应在学生测量前强调每测量一次电压，校准一次工作电流。
6、 有时学生测出的 与 值基本一样。这说明 实际上没有接上。
7、 将学生型电位差计 盘拧过头，损坏了仪器。教师应课前提醒学生当旋盘拧不动时，就应往回拧了。
8、盘的读数窗口很小，读数易读错。应让学生事先搞清往哪个方向读数增大，哪个方向读数减小。
六、教学法
1、 本实验的关键在于学生是否正确理解和掌握补偿法原理。了解每一实验步骤的目的。特别是校准和测量这两个步骤。因此，在实验开始前教师就进行必要的辅导和提问，检查学生的预习情况。
2、学生实验过程中，教师要注意及时巡视，以纠正学生的错误操作。
七、指导中要注意的事项
本实验关键在于学生是否正确理解和掌握补偿法原理，了解每一实验步骤的目的，特别是校准和测量这两个步骤，学生实验中要经常巡视，及时纠正学生的错误操作。
八、通过标准
1、通过实验，应该对补偿法原理有比较清楚的了解。
2、掌握标准电池、学生型电位差计的使用方法和注意事项。
3、掌握有效数字的运算规则，注意内阻的有效数字位数足有三位。
4、数据要求范围：
九、课后思考题
1．实验中，发现检流计指针始终朝一个方向偏转的现象，分析其原因。
2．电势差计为什么能测量待测电池的电动势？是否是真正的电动势？
用补偿法测量电池电动势 (2)
大学物理实验报告纸 姓名 指导教师 学号 同组人 专业班级 实验日期 实验名称 [实验目的］ ［实验原理 ] 1 1. 学习用补偿法测量电动势的基本原理。 2. 了解电位差计的基本结构、工作原理，并学会其使用方法。 1.电位差计测量电池电动势原理 用电位差计测量电池电动势的原理是补偿法。如图3.10-1所示,移动滑线变阻器AB 的滑动端C 的位置,可以找到一处使检流计G 中的电流为零。 此时,C 、B 两点间的电压U CB =E x 与未知电动势E x 互相补偿。若滑线变阻器上的电压分布事先加以标定,则可求出E x ,这种测量电动势的方法称为补偿法。 要精确测出E x ,必须要求分压器(滑线变阻器) 上的电压标度稳定而且准确。 为此,实际用的 电位差计会在电源回路中接人一个可变电阻R,如图3.10-2所示,称为工作电流1调节电阻。E 和R 串联后给分压器AB(标准电阻R AB )供电,调节R,使加到分压器AB 两端的电压保持不变,从而保证分压器AB 上的电压标度不变。 为保证分压器AB 上的电压标度不变,通常将一已知电动势为E s 的标准电池接在待测电池位置,如图3.10-2所示,然后将分压器调到标度等于E s 的C 、D 位置,此时若检流计G 中没有电流,则说明电压U CD 与E s 能互相补偿,分压器上的电压标度值未变;若G 中有电流,则说明标度值变了, 此时,调节R 使G 中电流为零。经这样的校准后,电位差计就能按标度值进行测量了。这个过程称为电位差计的标准化,亦即校准工作电流。
实际上,电位差计可以看成由三个回路组成,如图3.10-2所示:一是工作电流回路,E、R、R AB组成,在校准工作电流和测量过程中都是通路;二是校准回路,由E S、R CD、G和S组成,将开关S倒向E x就形成此回路,在测量过程中此回路不通;三是测量回路,田R CD、G和S组成,将S倒向E x时形成,在校淮工作电流时此回路断开。校准回路和测量回路也称为补偿回路。 2

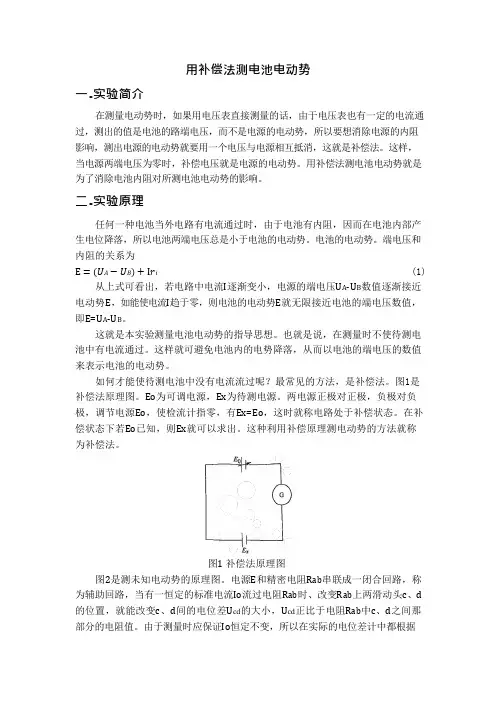

用补偿法测电池的电动势实验报告
