公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]

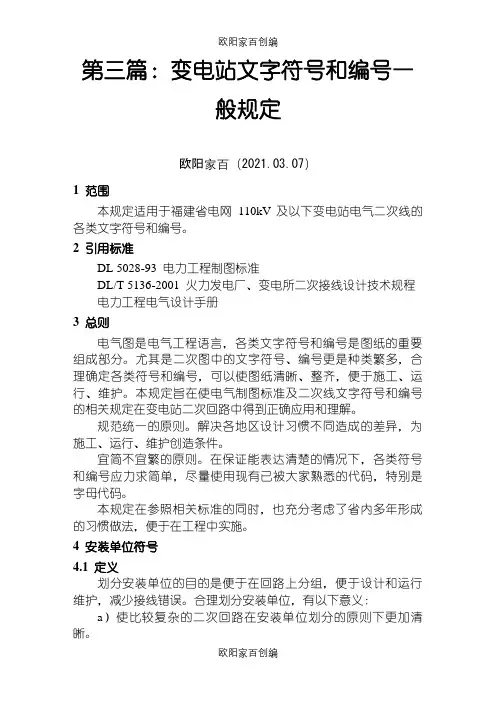

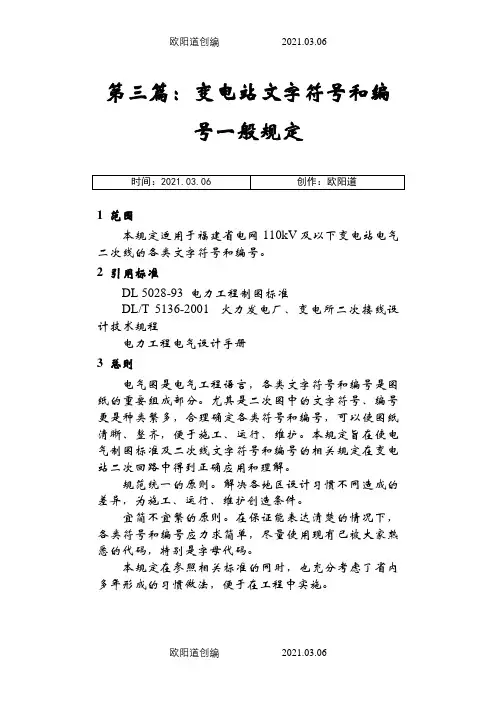

第三篇:变电站文字符号和编号一般规定

1 范围

本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准

DL 5028-93 电力工程制图标准

DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程

电力工程电气设计手册

3 总则

电气图是电气工程语言,各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多,合理确定各类符号和编号,可以使图纸清晰、整齐,便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。解决各地区设计习惯不同造成的差异,为施工、运行、维护创造条件。

宜简不宜繁的原则。在保证能表达清楚的情况下,各类符号和编号应力求简单,尽量使用现有已被大家熟悉的代码,特别是字母代码。

本规定在参照相关标准的同时,也充分考虑了省内多年形成的习惯做法,便于在工程中实施。

4 安装单位符号

定义

划分安装单位的目的是便于在回路上分组,便于设计和运行维护,减少接线错误。合理划分安装单位,有以下意义:

a)使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b)二次接线内部之间联系密切,由于合理划分安装单位,可防止二次回路中迂回回路的产生。

c)利于维护和检修试验。

构成

安装单位的符号一般由序号和文字符号组成,格式如下:

举例

例如:110kV扩大内桥接线安装单位的划分#1、#2进线:1Y、2Y;

#1、#2内桥:1YQ、2YQ;

Ⅰ、Ⅱ母电压互感器:1YYH、2YYH;

#1、#2主变高压侧:1BY、2BY;

10kV母分:1SF、2SF。

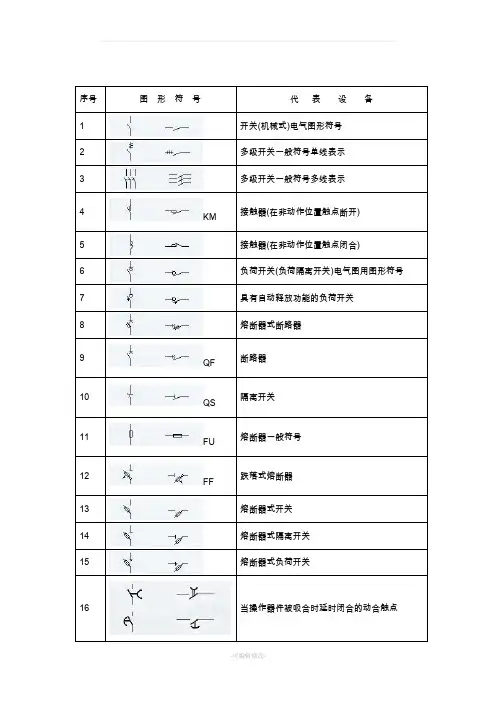

5 文字符号

定义

为了更加清楚、完整地表示电气设备或元件及其主要特征,电气图中经常在图形符号旁加注文字符号。文字符号是电气图中电气设备或元件的种类代码和功能代码。

构成

文字符号有新、旧两种符号,新符号的一般形式为:

旧符号的结构与新符号相似,区别在于其字母一般采用设备名称的拼音字母组成。由于旧符号仍在业内普遍采用,所以两种符号均可选用,不做强制规定。

举例

例如:1LHa、2LHb

其中:“1”、“2”为数字序号,表示该设备属于同类设备中的第几个

“LH”为文字符号(旧符号),表示该设备属于电流互感器

下标“a”、“b”为附加文字符号,表示该设备装设于A相或B相

6 项目代号

定义

电气图中每个用图形符号表示的项目,应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。

6.2构成

项目代号可分为4个代号段,每个代号段应由前缀符号和字符组成,具体构成如下:

a)系统或设备中较高层次项目的代号称为高层代号,高层代号的代码可由字母或数字构成,或由字母加数字组合构成。字母可按各类系统或成套设备的简化名称或特征选定。通常相当于原来习惯上的安装单位名称或代号。

b)位置代号的代码可由字母或数字构成,或由字母加数字组合构成。字母可按项目所在区室的简化名称或代号选定。

c)种类代号是项目代号的核心部分,一般由字母加数字组合构成。字母代码必须是应符合本规定第5条的基本文字符号。

d)端子代号都采用数字或大写字母表示。

6.3举例

一个项目的完整代号由几个代号段组合而成,组合方式也有多种。在实际电气工程图中全部完整标注“项目代号”的情况并不多见,现列举一种最常用的组合方式如下:

为了避免图面拥挤,在图形符号附近标注项目代号,可采用下列方法简化

a)高层代号或位置代号可以省略,可在图上或其他文件中加以说明;

b)不属于该图共用高层代号范围内的设备,可用点划线框出,在框外标上高层代号或加注说明。

c)如不致引起混淆,前缀符号可以省略,必要时,可在图中说明。

以110kV变电站#1主变电流回路图为例,阐述项目代号的应用(见附图1)。

7 导线标记

定义

导线标记即通常所说的回路标号。电气接线图中连接各设备端子的绝缘导线应有标记。标记可分为主标记和补充标记。

7.2构成

7.2.1 主标记

主标记有从属标记和独立标记两种方式。

从属标记可采用由数字或字母和数字构成的标记。此标记由导线所连接的端子代号确定,见图7-2。从属标记多用于屏(柜)、端子箱等内部连接标记。

图7-2 两根导

线采用从属标

记的示例独立标记可采用数字或字母和数字构成的标记,此标记与导线所连接的端子代号无关。通常用于引出屏(柜)、端子箱的电缆芯线的回路编号。基本构成为:

导线标记(回路

标号)中的文字符号不是必需项,数字标号一般不超过4位。交流回路标号一般带有文字符号(A、B、C、N)用于表示所属相别。必要时,可在直流回路标号前加文字符号,常用的文字符号见表7-2。在保证能表达清楚的情况下,导线标记应力求简单。

国家相关标准对导线标记(回路标号)制定了统一的标准,对不同性质的回路有不同的标记规则以示区别。对于比较重要的常见回路(如正、负电源及跳、合闸回路)都给予了固定的标记。工程实施中应按相关标准执行。

注:变电站有几级电压的小母线时,可用以下标志区分:

110kV系统为A630-Y、B630-Y、C630-Y、L630-Y、N600-Y;

35kV系统为A630-U、B630-U、C630-U、L630-U、N600-U;

10kV系统为A630-S、B630-S、C630-S、L630-S、N600-S。

7.2.2 补充标记

补充标记可作为主标记的补充,用于表明每一导线的电气功能。在某些情况下,为避免混淆,可用符号(如斜杠“/”)将补充标记和主标记分开。补充标记可根据需要采用下列各类标记方式:

1)功能标记,可用于分别表示每一导线的功能;

2)相别标记,可用于表明导线连接到交流系统的某一相;

3)极性标记,可用于表明导线连接到直流电路的某一级。

举例

同一导线两侧的回路号应完全一致,电气图中同一单元中的回路编号不能重复,当不同单元相同回路号的导线接在同一段端子排时,应加补充标记予以区别。

8 电缆编号

定义

电缆编号是识别电缆的标记,要求全站编号不重复,并具有一定的含义和规律,能表达电缆的特征。

构成

控制电缆编号由安装单位或安装设备符号及数字组成。一般格式如下:

电缆编号的原则应力求模式简明统一,避免引起编号混乱和不直观的感觉。电缆编号宜采用经常用到字母的组合,不宜随意自行编辑新的字母组合,造成名目繁多。一般能采用安装单位表示的尽量采用安装单位表示(见表4-2),也可采用设备符号表示,常用安装设备符号见表8-1。

举例

9 条文说明

第4条安装单位的符号系参照《电力工程电气设计手册》(电气一次部分)第十七章附表,也是业内约定俗成的符号。同时对旁路、分段、桥路三个安装单位的符号作了统一和补充:

1)旁路,手册推荐为PD,我省一直采用P,本规定统一为P;

2)母分,手册推荐为F,我省有F和MF两种做法;

3)桥路,手册无规定,实际工程中随意性较大,如110kV桥间隔有YF、YL、YMF等等多种编法,本规定统一为Q。

第6条项目代号是本规定引入的重要概念,DL 5028-93《电力工程制图标准》对电气图的项目代号有详尽的说明,本规定只引用其中一部分,旨在用较简洁的文字阐明项目代号在电气二次图中的应用。

例如:110kV扩大内桥接线的变电站,为了使110kV的CT编号不重复,以往工程多采用赋于各个间隔CT绕组不同的数字序号的做法,如:

110kV线路的CT编1LH~5LH,#1内桥编11LH~15LH,#2内桥编

21LH~25LH。这种做法虽然解决了在同一原理图、同一端子排上CT编号重复的问题,但是即便如此也无法保证全站的CT有一个唯一的标识,而且随意性大,不同设计单位会编不同的数字序号,同一设计单位的不同工程、不同时期编法也会不同,给施工、运行带来不便,另一方面缺乏规范性,不直观。

采用项目代号最重要的一个作用就是使电气图中的每一个项目(不仅是CT,可包含站内任一设备),都有一个唯一的标识,并且与实际设备一一对应起来。另一个作用是项目代号十分直观,不需对应具体图纸,一目了然。

如:=1Y-1LH表示110kV线路一CT的第一个二次绕组;

=2YQ-2LH表示110kV#2内桥CT的第二个二次绕组;

=1B-21LH表示#1主变低压侧CT的第一个二次绕组;

=5S-KK表示10kV馈线5的控制开关。

前缀符号是项目代号的重要组成部分,应严格按表9-1执行。

如:断路器机构内的“-Y1”表示合闸线圈,“-K1:A1”表示继电器K1的A1端子。

实际电气工程图中全部完整标注“项目代号”的情况并不多见,也没有必要,可以适当简化:

a)高层代号或位置代号可以省略,以#1主变电流回路图(见附图1)为例,图名中有明确信息表示本图是属于#1主变这一安装单位,因而图中“=1B-21LH”,可简化为21LH,不会引起混淆,而110kV线路和内桥的CT则应标明高层代码,分别表示为=1Y-3LH和=1YQ-3LH。

b)如不致引起混淆,前缀符号可以省略。如“-1D:34”表示1D端子排的34端子,可直接表示为1D34。

第7条本条文规定了导线标记的两种方式,端子排至外部设备的一侧标明导线标记(回路标号),另一侧标明至单元内部连线的远端标记。当不同单元相同回路标号的导线接在同一段端子排时,以往多采用加外

框、加上引号等表示法,如:A431A431’,不规范。应采用加补充标记的做法,A431,A431/1Y,A431/1YQ。

在大部分的标准和规定中,直流回路的标号一般没有文字符号,都是数字符号。但近年来随着自动化水平提高,二次设备的多样化,许多

工程的二次直流回路,特别是遥信回路编号都加上文字符号,用以区分回路的用途和性质。

举例:110kV变电站用一台公用测控装置采集110kV、10kV母线PT 的遥信开入量时,回路编号可以如下分配:

1)110kVⅠ母PT:Y810~Y819

2)110kVⅡ母PT:Y820~Y829

3)10kVⅠ母PT:S810~S819

4)10kVⅡ母PT:S820~S829

尽量利用现有已被大家熟悉的字母代码。不推荐随意根据设备的拼音字母自定义文字符号,因为这样不可避免会出现标记名称相同但其代表的意义却不相同,尤其给运行、检修人员带来不便。表7-2列举了直流回路标号中最常见的文字符号,推荐在工程中应用。

需要强调的是回路编号中的文字符号不是必需项,能用数字标号予以区分的回路应尽量采用数字标号。表9-2中推荐一种采用数字标号分段来区分不同遥信回路的做法。

第8条《电力工程电气设计手册》(电气一次部分)对电缆编号有详尽的规定,本条文表8-1补充了网络设备、五防等安装设备的文字符号。另外表8-2中控制电缆编号的数字划分系根据我省习惯做法列出,与手册的规定有较大不同。

举例:110kV线路一断路器端子箱至1G~3G机构的电缆编号如下分配:

1)至1G、01G:1Y-190~199;

2)至2G:1Y-290~299;

3)至3G、031G、032G:1Y-390~399。
