(完整版)悬挑脚手架搭设规范标准.doc
悬挑脚手架搭设规范标准

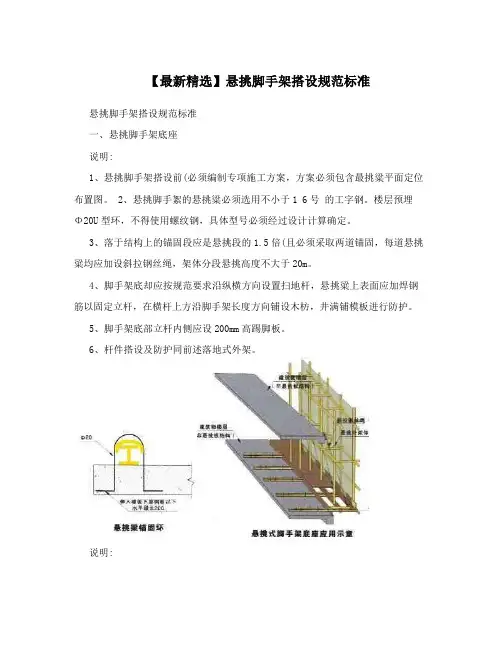

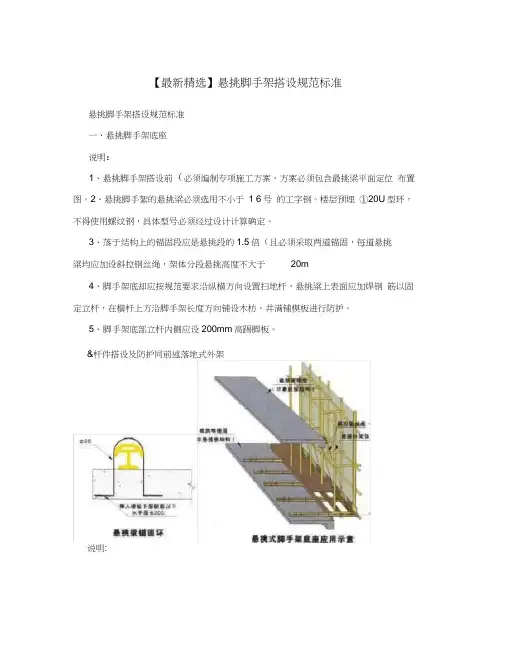

一、悬挑脚手架底座
说明：
1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于 1 6 号的工字钢。楼层预埋Φ 20U 型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的 1.5 倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm 高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明：
1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架
体高度 20m 及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法 )(建质控【 2009】87 号 )组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计
要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置
三、剪刀撑和斜向支撑的设置
说明：
1、高度在24m 以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶
连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于 4 跨，并不小于 6m。斜杆与地面的倾角宜在45-60度之间。
2、高度在24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须
设置横向斜撑；24 米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
四、水平防护（主体及装修施工阶段）
说明：
1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结
构的距离满足规范要求。
2、从第二层起，应每隔12 米高设置一道硬质隔断防护，并在其中间部位张挂水平安全网。
3、脚手板铺设时严禁出现探头板，脚手板端头应用φ4mm 镀锌铁丝固定在小横杆上。
4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂安全提示牌。提示牌每隔30 米设置一处，每层每面不少于 2 处。
说明：
1、安装及装修施工阶段，作业层满铺脚手板。
2、安装及装修施工阶段，外脚手架竖向每隔12 米必须满铺一层脚手板，并在中间层满兜
一道水平安全网，安全网必须兜挂至建筑物结构。
3、脚手板铺设时严禁探头板出现，脚手板端头应用φ4mm 镀锌铁丝固定在小横杆上。
30 4、拉结点的杆件及扣件刷红色警戒色。并在拉结点附近悬挂安全提示牌。提示牌每隔
米设置一处，每层每面不少于 2 处。
悬挑是脚手架施工规范及拆卸要求
悬挑式脚手架施工规范及拆卸要求 一、悬挑式脚手架的定义及其组成 悬挑式脚手架是指：其垂直方向荷载通过底部型钢支撑架传递到主体结构上的施工用外脚手架。本规程所指的悬挑式脚手架由型钢支撑架，扣件式钢管脚手架及连墙件等组合而成 二、悬挑式脚手架的适应范围 本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，每道型钢支撑架上部的脚手架高度不宜大于24m 本规程不适用于作为模板支撑体系等特殊用途的悬挑式脚手架系统 三、常用悬挑式脚手架的几种形式 按型钢支撑架与主体结构的连接方式可分为： 1）搁置固定于主体结构层上的形式 2）搁置加斜支撑或加上张拉与预埋件连接 3）与主体结构面上的预埋件焊接形式 四、悬挑式脚手架的基本参数 1、起挑层高 一般从第四、五层开始起挑 2、挑梁型号规格 挑梁一般采用工字钢等型钢 3、步距 步距一般在1.8m左右 4、步宽（立杆横向间距） 步宽一般在1.0m左右 5、立杆纵向间距 纵向一般在1.5m左右 6、连墙件竖向间距，水平间距 连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙件覆盖面积不大于27㎡ 7、单挑高度 每道型钢支撑架上部的脚手架高度不宜大于24m，对每道型钢支撑架上部的脚手架高度大于24m的悬挑式脚手架，应对风荷载取值架体及连墙件构造等方面进行专门研究后作出相应的加强设计 8、总高度 根据主体结构总高度及施工需要确定。本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，对使用总高度超过100m的悬挑式脚手架应对风荷载取值，架体及连墙件构造等方面进行专门研究后作出相应的加强设计 五、悬挑式脚手架的构造与搭设要求 ①、支撑杆式悬挑式脚手架搭设要求 支撑杆式悬挑式脚手架搭设需控制使用荷载，搭设要牢固。搭设时应该先搭设好里架子，使横杆伸出墙外，再将斜杆撑起与挑出横杆连接牢固，随后再搭设悬挑部分，铺脚手架，外围要设栏杆和挡脚板，下面支设安全网，以报安全。 ②、连墙件的设置 根据建筑物的轴线尺寸，在水平方向每隔3跨（6m）设置一个。在垂直方向应每隔
落地式+悬挑式外脚手架搭设方案1
现代城四区（五期）A地块 4-6#楼 悬挑式脚手架 工 程 专 项 ！ 安 全 方 案 编制人： 审核人： 审批人：
' 编制单位：武汉天弓建筑工程有限公司 编制日期：二0一四年七月八日 落地式+悬挑式脚手架工程专项安全方案审批表 表A2-14
。 落地式+悬挑式脚手架工程专项安全方案 一、工程概况 工程名称：现代城四区（五期）A地块三标段 结构形式：框剪结构 建设单位：武汉安居工程发展有限公司 设计单位：武汉和创建筑工程设计有限公司 < 监理单位：湖北环鹏工程建设监理有限公司 施工单位：武汉天弓建筑工程有限公司 现代城四区（五期）A地块三标段，4#楼地下一层，地上三十二层，建筑面积为:㎡，建筑高度为，5#楼地下一层，地上三十二层，建筑面积为㎡，建筑高度为，6#楼地下一层，地上三十二层，建筑面积为㎡，建筑高度为. 结构形式为框剪结构，基础形式为高层塔楼基础钻孔灌注桩，裙楼及独立地下室部分采用预应力高强混凝土管桩。本工程±相当于绝对标高m.本工程建筑抗震设防类别为标准设防类，场地基本烈度为7度，抗震设防烈度为6度，
设计基本地震加速度值为，设计地震分组为第一组，剪力墙抗震等级为二级，本工程建筑结构的安全等级为二级，结构设计使用年限为50年。 二、编制依据 1．现代城四区（五期）A地块4-6#楼地下室工程施工图。 2．《建筑施工扣件式钢管脚手架安全技术规程》和《建筑施工安全检查标准》等。 3．施工现场实际情况。 三、施工部署 】 外脚手架采用落地式+型钢悬挑扣件式钢管脚手架，钢管规格为φ48×要求顺直、无裂纹，小横杆采用长度一致的钢管，扣件性能优良，脚手板采用由毛竹或楠竹制作的竹串片板，选用热轧工字钢作悬挑梁式的悬挑底座，垂直结构边梁设置，立杆支在悬挑梁上。 采用落地式+悬挑式双排钢管式脚手架搭设，底层至四层采用双排落地式钢管脚手架，双排落地式脚手架下采用型号为C15、厚15cm的混凝土垫层进行基础硬化，在房子四周设置宽300mm、深400mm的排水沟，有利于排水畅通，在工字钢悬挑梁准备四层、十层、十六层、二十二层、二十八层脚手架钢管等材料准备32层，预埋环使用圆钢20mm,钢丝绳使用直径，采用16#的工字钢。 （一）结构阶段 采用从四层楼面开始悬挑的双排脚手架，由下向上周转使用。 （二）装修阶段 直接利用结构阶段的脚手架，由上向下周转使用。 四、施工方法 （一）挑式脚手架的首次搭设 .
悬挑脚手架施工标准(最新)
悬挑外脚手架悬挑外脚手架施工施工施工标准标准标准 1 1 适用范围适用范围适用范围 本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2 主要应用标准和规范主要应用标准和规范 2.1《扣件式钢管脚手架安全技术规范》 （JGJ130-2011） 2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》 （GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》 2.5 各工程施工图图纸 3 需要了解相关的规范和标准需要了解相关的规范和标准 3.1 3.1 基本基本基本构造要求构造要求 规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不
宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。 3.3.22 型钢悬挑梁型钢悬挑梁 宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。定位点可采用长0.2m，直径25-30mm 的钢筋或短管。固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁） 悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固
悬挑脚手架搭设规范标准
悬挑脚手架搭设规范标准 一、悬挑脚手架底座 说明： 1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。 2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。 3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。 4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。 5、脚手架底部立杆内侧应设200mm高踢脚板。 6、杆件搭设及防护同前述落地式外架。
说明： 1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。 3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置
三、剪刀撑和斜向支撑的设置 说明： 1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜在45-60度之间。 2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。 3、一字型、开口型双排架两断口必须 设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。 4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
悬挑式脚手架施工方案
悬挑式脚手架施工方案 第一节脚手架的方案选择 本工程考虑到施工工期、质量、安全以及工程实际情况，故在选择方案时，充分考虑一下几点情况： 1.架体的结构设计，力求做到结构要安全可靠，造价经济合理； 2.在规定的条件下和规定的使用期限内，能够充分满足预期的安全 性和耐久性； 3.选用材料时，力求做到常见通用、可周转利用，便于保养维修； 4.结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便， 便于检查验收； 5.综合以上考虑，脚手架的搭设，还必须符合JCJ59-99检查标准要 求，要符合相关文明标准化工地的有关标准； 6.结合以上脚手架设计原则，同时结合本工程的实际情况，综合考 虑了以往的施工经验，决定采用以下脚手架方案： 普通型钢悬挑脚手架 7.脚手架的搭设，从第四层开始做悬挑，每一悬挑高度为标准层6 层一挑，悬挑高度为3×6=18米，共悬挑7次。
第二节脚手架材料选择 1.脚手架水平支撑梁采用10号工字钢，架设钢管外径48mm，壁厚 3.5mm，钢材强度等级为Q235，钢管表面应平直光滑，不应有裂纹、 分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗压、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2.本工程的钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢 管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N·m时不得破坏，如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，实验结果满足设计要求后方可在施工中使用。 3.搭设架子前应进行保养，除锈并统一涂色，颜色力求颜色美观。 脚手架立杆、防护栏杆、踢脚杆、底排立杆、扫地杆统一漆黄漆。 剪力撑统一漆黄黑相间色。 4.脚手板采用竹夹板，其力学性能应满足有关要求。 5.安全网采用密目式安全网，网目应满足2000目/cm2，做耐贯穿试
悬挑脚手架规范汇总
一、悬挑脚手架选用材料应符合下列要求 : 1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于 160 mm。 2、选用的型钢应有产品质量合格证,严禁使用锈蚀或变形严重、有裂缝的型钢。 3 、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用: (1断丝严重、断丝局部聚集、绳股断裂; (2内、外部磨损或腐蚀的; (3绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的; 4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的,不得使用。 5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。 6、预埋钢筋扣环和拉环应采用热轧光圆钢筋,直径不小于 16mm ,具体规格由方案计算确定。 7、钢管、扣件、安全网、脚手片等其他材料的材质,按照落地式脚手架的条文规定。 二、悬挑梁设置应符合下列基本要求 : 1、悬挑梁与建筑结构连接应采用水平形式, 固定在建筑梁板混凝土结构上, 水平锚固段应大于悬挑段的 1.25倍,与建筑物连接可靠。 2、悬挑梁和建筑物的固定可采用两道及以上预埋 U 型圆钢或螺栓扣环,两道预埋的扣环应设置在悬挑梁的端部。预埋 U 型拉环应使用 HPB235级钢筋,其直径不宜小于 20mm.
3、采用预埋 U 型圆钢扣环的,应在悬挑梁调整好位置后用铁楔从两不同方向楔紧,并固定。采用预埋 U 型螺栓扣环的,应在悬挑梁调整好位置后用铁质压板双螺母固定,螺栓丝口外露不应少于 3扣。 4、悬挑脚手架的拉索柔性材料仅作安全储备措施,不得作悬挑结构的受力构件。 5、拉索的预埋 U 圆钢拉环宜预埋在建筑物梁底或梁侧。 U 型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。 6、预埋 U 型圆钢扣环、拉环埋入混凝土的锚固长度不应小于 30d ,并应焊接或绑扎在主筋上。 三、悬挑脚手架的搭设要求 : 1、悬挑脚手架每段搭设高度不宜大于 18m 。 2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施,防止滑移。 3、悬挑架步距不应大于 1.8m 。立杆纵向间距不应大于 1.5m 。 4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密,以防坠物。 5、与建筑主体结构的连接应采用刚性连墙件。连墙件间距水平方向不应大于6m , 垂直方向不应大于 4m 。 6、悬挑脚手架在下列部位应采取加固措施: (1架体立面转角及一字形外架两端处; (2架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处; (3其它特殊部位。 7、悬挑脚手架的其他搭设要求,按照落地式脚手架规定执行。
悬挑脚手架搭设施工方案
《建筑施工扣件式钢管脚手架安全技术规范》JGＪ130―2０01的5.１.７条备注中规定：扣件螺栓拧紧力矩值不应小于40Nm,且不应大于6５Nm。?为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移（即扣件的抗滑移能力)。摩擦力计算式为:F ＝μＮ，其中μ为摩擦系数,其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N 为直于钢管表面的正压力(即法向力），一般随扣件螺栓的拧紧力矩(也称紧固力矩）的增大而增大。而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关。在规范规定的40―65Nm的拧紧力矩下，扣件拧紧力矩越大,抗滑移能力就越好。 悬挑脚手架搭设施工方案?目前高层脚手架主要采用附着升降脚手架、悬挑式脚手架、吊脚手架等。经过多种脚手架比较分析决定采用悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。但是这几种结构都没有充分利用钢材的抗拉性能，经过研究决定采用斜拉式脚手架。?挑架从裙房顶开始搭设，裙房顶到主楼顶的距离约为７５m,分三步搭设，每一步的架体高度为２5m。挑架搭接处的施工方法：
在放槽钢底位置放大横杆,然后把槽钢放在大横杆上，再把立杆竖在槽钢上，接下来按普通的搭设方法搭设，同时安装完挑架底座,等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。 挑架底座采用二根12 号槽钢，拉杆采用Φ２０圆钢(钢丝绳的弹性 较大，容易引起底座下弯和受力不均匀),架体采用Φ４8×3.5 的钢管，?立杆在架体的９ｍ以下采用双立杆。 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－２０01)。?计算的脚手架为双排脚手架，搭设高度为37．０米，立杆采用单立管。 搭设尺寸为：立杆的纵距1．５0米，立杆的横距1．0０米，立杆的步距1．50米。?采用的钢管类型为 4８×３.5, 连墙件采用3步3跨，竖向间距４.50米,水平间距４.50米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设5层。 悬挑水平钢梁采用[8号槽钢U口水平，其中建筑物外悬挑段长度1.5０米，建筑物内锚固段长度1.０0米。?悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.４9m 高层型钢悬挑脚手架搭设及拆除施工方案 1．悬挑式外脚手架的概念和特点 悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架,用于建筑施工中的主体或装修工程的作业及其安全防护，每段搭设高度不得大于2０ｍ。悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接,不得采用扣件连接。与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。 悬挑式外脚手架一般在工程施工中都是采用扣件相连和分段连接两种措施进行搭设和安装,在施工的过程中其经常会出现不守常规落地方式的外脚手架高度限制，具有着适应范围广,安全可靠程度高，对施工人员技术要求高和施工便捷的特点和优势。在施工之中悬挑式
工字钢悬挑脚手架做法和规范
山里娃进城 百家号10-0917:11 建筑行业上发生脚手架倒塌事故日益突出。悬挑式脚手架作为工程中比较常用的脚手架，它是建筑中使用到的简易设施，分为每层一挑，多层悬挑两种。此前没有具体的行业规定，在工程工作中条件差、施工误差大等，造成了悬挑式脚手架的做法不规范，工程质量严重下降。比如： 1.悬挑梁受力后竖向存在微小位移，悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制 2.木楔块受力后会变形，加焊的横杆和门型钢架，强度差 后来经过的摸索，制定了一种好的链接方式，端部采用双道固定，木楔换成铁楔，而且双向打楔 一、型钢悬挑梁的具体规范 1.高度不应小于160mm双轴对称截面的型钢(工字钢)做悬挑梁结构。 2.悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。 3.定位点可采用长，直径25-30mm的钢筋或短管。 4.固定端长度大于悬挑端倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。(不允许有连梁) 二、挑梁结构及其锚固的验算内容：
1.悬挑梁的强度; 2.悬挑梁的挠度; 3.当无有效支撑体系时悬挑梁的稳定; 4.悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度; 5.压点处楼板承受锚固负弯矩时的抗弯强度; 6.悬挑梁前端支点下混凝土梁(板)的承载力。 三、U形钢筋拉环(或锚固螺栓) U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。 悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm 当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm(宽×厚);当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。 四、建筑主体结构 (1)主体结构强度不低于C20 (2)悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则加固措施。 五、钢丝绳(或钢拉杆或钢拉杆)，吊环 悬挑钢梁前端应采用吊拉卸荷，应满足以下要求： (1)钢丝绳不小于φ14mm，吊环不宜小于φ20mm，预埋吊环应使用HPB235级钢筋制作。 (2)钢丝绳绳卡不少于3个。受力绳应位于卡扣座处，绳扣间距为150-200，末端钢丝绳长度不得少于200mm。
悬挑式脚手架施工方案99338
阳光城·国际社区 悬挑式外脚手架搭设、拆除施工方案 编制： 审核： 批准： 陕西省第三建筑工程公司 阳光城项目部
2010年6月29日 外脚手架搭设、拆除施工方案 一、工程概况 阳光城·国际社区位于沣渭新区（西安绕城高速与咸阳世纪大道相交以北）。由18栋别墅组成。为框架-剪力墙结构，地下一层，地上4层，总建筑面积为70504㎡，建筑高度14.85m。抗震设防烈度为8度，抗震等级为二级。 二、编制依据 1、阳光城·国际社区施工图纸，施工组织设计。 2、JGJ130—2001《建筑施工扣件式钢管脚手架安全技术规范》。 3、JGJ59—99《建筑施工安全检查标准》。 三、外墙脚手架方案确定 1、本方案供主体施工防护和外墙面装饰作业使用。 2、地下室搭设落地式双排扣件式钢管脚架，一层以上搭设悬挑式双排扣件式钢管脚手架，悬挑四层，高度15米。 3、方案搭设参数及材质的确定 3.1立杆纵距确定：脚手架用于施工阶段防护，施工的作业层荷载按2 kN/m2，依据：《规范》表6.1.1-1和《规范》7.3.12中第4条规定（自顶层作业层的脚手板下计，宜每隔12m 满铺一层脚手板。）的要求选取2+Int(27÷12+1)×0.35=2+3×0.35（kN/m2）荷载所对应的纵距1.5米；其中：2（kN/m2）是一层结构作业层荷载；3×0.35（kN/m2）包括一层作业层脚手板，另两层脚手板是根据本规范第7.3.12条的规定确定。 3.2立杆横距确定：根据工程情况在满足施工的条件取0.9米； 3.3靠墙一端外伸长度确定：《规范》6．2．2条主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架
悬挑外脚手架施工施工施工标准标准标准
悬挑外脚手架施工施工施工标准标准标准 1 1适用范围适用范围适用范围 本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2主要应用标准和规范主要应用标准和规范 2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011） 2.2《建筑施工安全检查标准》(JGJ59-2011) 2.3《钢结构工程施工规范》（GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》 2.5各工程施工图图纸 3需要了解相关的规范和标准需要了解相关的规范和标准 3.1 3.1基本基本基本构造要求构造要求 规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。3.3.22型钢悬挑梁型钢悬挑梁 宜采用高度不应小于160mm双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。定位点可
悬挑式外脚手架施工方案
碧桂园·翡翠郡二期总承包工程 悬挑外架专项施工方案 中冶天工集团有限公司碧桂园·翡翠郡工程项目经理部
2018年07月15日
目录 1、编制依据 (1) 2、工程概况 (1) 3、施工安排 (3) 4、施工进度计划 (4) 5、施工准备及资源配置计划 (4) 6、施工方法和工艺要求 (6) 7、质量保证措施 (16) 8、安全及文明施工保证措施 (18) 9、稳定承载计算书 (20)
1、编制依据 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工脚手架安全技术统一标准》GB51210-2016 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 2、工程概况 2.1工程主要情况 本工程住宅楼6栋、地下一层，框架剪力墙结构，总建筑面积56803.33m2。楼高度见下表：
建设单位：文登市碧桂园房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 监理单位：威海诚信建设工程项目管理有限公司 施工单位：中冶天工集团有限公司 勘察单位：威海广厦岩土工程有限公司 2.2、设计简介 本工程除商业为框架结构外，其他均为剪力墙结构。本工程5#、6#、7#楼楼座±0.000相当于绝对标高86.3m；12#楼楼座±0.000 相当于绝对标高87.3m；13#楼楼座±0.000相当于绝对标高88.3m；21#楼楼座±0.000相当于绝对标高88.3m。本工程建筑物的抗震设防标准：丙类建筑，抗震设防烈度为7度，结构设计合理使用年限为50年。 2.3、工程施工条件 根据施工方案和施工组织设计编制技术交底，进行三级交底。外架施工属于高空临边作业危险性较大，针对入场施工人员做好实名制并安全交底。根据施工进度对每批进场的施工人员进行分批安全教育和技术交底。
根据规范jgj130-2011要求 型钢悬挑脚手架方案
**工程 型钢悬挑脚手架施工方案 编制单位：*********项目部 编制人：****** 编制日期： 2012年6月 审核人： ****** 审核日期： 2012年6月 审批人： ****** 批准时间： 2012年6月
一、工程概述 本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。 二、设计要点 本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架），19层部分采用三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。其中落地式双排脚手架设计搭设高度＜20米，悬挑双排脚手架设计高度＜18米。 编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及相关设计、施工验收规范。 三、本工程所选用的构配件 钢管 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。 本工程脚手架钢管采用48㎜×㎜钢管 扣件 扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。 脚手板 根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板；。 安全网 根据安全网力学性能应符合GB5726-88）《安全网力学性能试验方法》的规定，安全网采用经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批量验证和工厂检验合格证。 悬挑脚手架用型钢 根据现行国家标准《碳素结构钢》GB/T 700或《低合金高强度结构钢》GB/T 1591 的规定，同时按照《JG1130—2011》与《DGJ32J121-2011》中关于悬挑梁截面高度的规定（H
悬挑脚手架规范
一、悬挑脚手架选用材料应符合下列要求： 1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于160 mm。 2、选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。 3 、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用： (1)断丝严重、断丝局部聚集、绳股断裂； (2)内、外部磨损或腐蚀的； (3)绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的； 4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的，不得使用。 5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。 6、预埋钢筋扣环和拉环应采用热轧光圆钢筋，直径不小于16mm，具体规格由方案计算确定。 7、钢管、扣件、安全网、脚手片等其他材料的材质，按照落地式脚手架的条文规定。 二、悬挑梁设置应符合下列基本要求： 1、悬挑梁与建筑结构连接应采用水平形式，固定在建筑梁板混凝土结构上，水平锚固段应大于悬挑段的1.25倍，与建筑物连接可靠。 2、悬挑梁和建筑物的固定可采用两道及以上预埋U型圆钢或螺栓扣环，两道预埋的扣环应设置在悬挑梁的端部。预埋U型拉环应使用HPB235级钢筋，其直径不宜小于20mm. 3、采用预埋U型圆钢扣环的，应在悬挑梁调整好位置后用铁楔从两不同方向楔紧，并固定。采用预埋U型螺栓扣环的，应在悬挑梁调整好位置后用铁质压板双螺母固定，螺栓丝口外露不应少于3扣。 4、悬挑脚手架的拉索柔性材料仅作安全储备措施，不得作悬挑结构的受力构件。 5、拉索的预埋U圆钢拉环宜预埋在建筑物梁底或梁侧。U型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。 6、预埋U型圆钢扣环、拉环埋入混凝土的锚固长度不应小于30d，并应焊接或绑扎在主筋上。 三、悬挑脚手架的搭设要求： 1、悬挑脚手架每段搭设高度不宜大于18m。 2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施，防止滑移。 3、悬挑架步距不应大于1.8m。立杆纵向间距不应大于1.5m。 4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密，以防坠物。 5、与建筑主体结构的连接应采用刚性连墙件。连墙件间距水平方向不应大于6m，垂直方向不应大于4m。 6、悬挑脚手架在下列部位应采取加固措施： (1）架体立面转角及一字形外架两端处； (2）架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处； (3）其它特殊部位。 7、悬挑脚手架的其他搭设要求，按照落地式脚手架规定执行。
悬挑式脚手架搭设的几点要求(最新版)
悬挑式脚手架搭设的几点要求 (最新版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0525
悬挑式脚手架搭设的几点要求(最新版) (一)施工方案 1、悬挑式脚手架必须编制专项施工方案。方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。 2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。 (二)悬挑梁及架体稳定 1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。 3、挑架立杆与悬挑型钢连接必须固定，防止滑移。
4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。 (三)脚手板 挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。 (四)荷载 施工荷载均匀堆放，并不超过3.0KN／m2。建筑垃圾或不用的物料必须及时清除。 (五)交底与验收 1、挑架必须按照专项施工方案和设计要求搭设。实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。 2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。 3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。验收人员须在验收单上签字，资料存档。
悬挑脚手架搭设要求
悬挑脚手架搭设要求 1、悬挑梁的位置应根据施工方案确定，并征求设计单位同意，按确定的位置设置预埋件； 2、悬挑梁的长度应取悬挑长度的2.5倍，悬挑支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上（有加固的除外），悬挑端应按梁长度起拱0.5％-1％； 悬挑钢梁穿墙做法 悬挑钢梁楼面做法 3、悬挑梁末端应由不少于两道的预埋U型螺栓固定，锚固位置设置在楼板上时，楼板的厚度不得小于120mm， 楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施， 平面转角处悬挑梁末端锚固位置应相互错开，如图所示；
悬挑梁末端固定做法 4、预埋U型螺栓的直径为20mm，宽度为160mm，高度经计算确定；螺栓丝扣应采用机床加工并冷弯成型， 不得使用板牙套丝或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型； 5、悬挑梁采用焊接接长时，应按等强标准连接，焊缝质量满足一级焊缝的要求； 6、悬挑架体立杆搭设应符合下列规定： (1)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接； (2)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮1.5ｍ； 7、水平杆搭设应符合下列规定，如图所示：
(1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨； (2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接； (3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm； (4)主节点处必须设置横向水平杆； (5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm， 各接头中心至主节点的距离不宜大于纵距的1/3； (6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定； 8、扫地杆设置应符合下列要求： (1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm； (2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方； 9、架体应通过连墙件与建筑物主体连接牢固。连墙件设置应符合下列规定： (1)架体必须设置连墙件，连墙件与结构的连接应为刚性连接，如图所示：

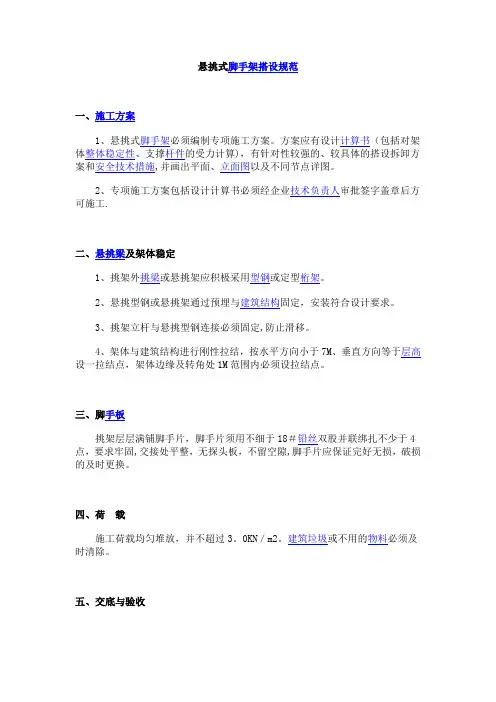

悬挑式脚手架搭设规范
