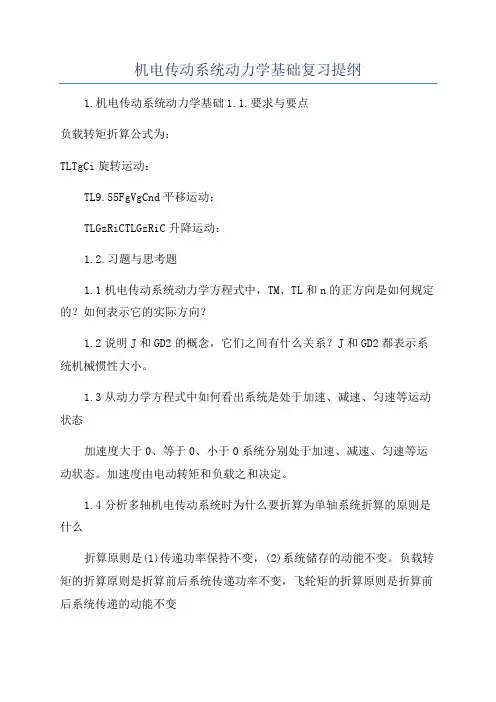

机电传动控制复习提纲：

1.从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

2.一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？

3.反抗静态转矩与位能静态转矩有何区别，各有什么特点？

4.如何判断系统的稳定平衡点

5.机电时间常数的物理意义是什么？它有那些表示形式？各种表示式各说明

了哪些关系？

6.加快机电传动系统的过渡过程一般采用哪些方法？

7.为什么大惯量电动机反而比小惯量电动机更为人们所采用？

8.有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电动机的转

差率为0.02求电动机的同步转速、转子转速和转子电流频率。

9.将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反

转？为什么？

10.当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增

加？

11.三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变

化？对电动机有何影响？

12.三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一

线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？

13.三相异步电动机在相同电源电压下，满载和空载启动时，启动电流是否相

同？启动转矩是否相同？

14.线绕式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩是否也

愈大？

15.异步电动机有哪几种调速方法？各种调速方法有何优缺点？

16.异步电动机有哪几种制动状态？各有何特点？

17.为什么直流力矩电动机要做成扁平圆盘状结构？

18.交流接触器与直流接触器有何区别？

19.过电流继电器与热继电器有何区别？各有什么用途?

20.PLC由哪几个主要部分组成？各部分的作用是什么？

21.将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反

转？为什么？

22.直线电动机较之旋转电动机有哪些优缺点。

23. 步进电机的细分控制原理？

24. 何谓开环控制系统？何谓闭环系统？两者各有什么优缺点？

25. 1Z2-61型并励电动机，P n =10kW,U=220V ,I n =53.8A,n n =1500r/min,R a =0.3Ω,最

大励磁功率P fm =260W 。试求：（1）直接启动时启动电流为额定电枢电流的几倍；（2）启动电流限制在额定电枢电流2倍时的启动电阻值。

26. 一台并励电动机，额定功率kW P N 2.2=，额定电压V U N 220=，额定电流

A I N 2.12=，最大励磁功率W P fN 2.68=。试求：（1）最大励磁电流fN I ；（2）额定运行时的电枢电流aN I ；

27. 要求三台电动机1M 、2M 、3M 按一定顺序启动：即1M 启动后，2M 才能启

动；2M 启动后3M 才能启动；停车时则同时停。试设计此控制线路。

28. 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？

29. 一台直流他励电动机，其额定数据为：kW P N 17=，V U N 220=，A I N 91=，

min /1500r n N =，Ω=22.0a R 。试求：(1) 直接启动时的启动电流st I ；(2) 如果要使启动电流不超过额定电流的两倍，求启动电阻为多少欧？

30. 有一台四极三相异步电动机，电源电压的频率为50HZ ，满载时电动机的转差

率为0.02求电动机的同步转速、转子转速和转子电流频率。

31. 试设计一台电动机拖动小车的控制线路。要求能正反转并能实现在A 、B 两

点间的自动往复运动。要求绘出主电路和控制电路。

32. 要求三台电动机lM 、2M 、3M 按一定顺序启动：即1M 启动后，2M 才能启动，

2M 启动后3M 才能启动；停车时则同时停。设计要求完成：绘出电动机主电路及控制线路；绘出PLC 安装接线图；绘出PLC 梯形图；试设计一个工作台前进、退回的控制线路。工作台由电动机M 拖动，行程开关1ST 、2ST 分别装在工作台的原位和终点。要求：

①能自动实现前进→后退→停止到原位； ②工作台前进到达终点后停一下再后退；

③工作台在前进中人为地立即后退到原位； ④有终端保护。

要求绘出主电路和控制电路。

33. 试用PLC 设计三相鼠笼异步电动机正、反转的控制系统。要求：

（1）绘出主电路；（2）绘出PLC 的实际接线图；（3）绘出PLC 的梯形图；

34. 试说明下图电路的功能（是什么控制电路），并分析其工作原理。

35.设计一个工作台前进——退回的控制线路。工作台有电动机M拖动，行程开

关1ST,2ST分别装在工作台的原位和终点。要求：

1、能自动实现前进——后退——停止到原位；

2、工作台前进到达终点后停一下在后退；

3、工作台在前进中可以人为地立即后退到原位；

4、有终端保护.

（完）

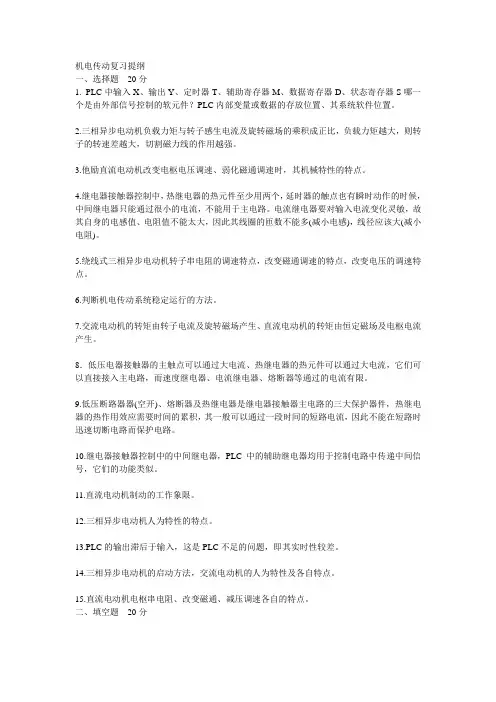

机电传动控制期末考试复习题

机电传动与控制一、填空题 1、凡是自动或手动接通和断开电路，以及能实现对电路或非电对象切换、控制、保护、检测、变换、和调节目的的电气元件统称为电器。 2、电器按工作电压等级分为低压电器和高压电器。 3、低压电器是指，工作电压在交流1200V或直流在1500V以下的各种电器。 4、高压电器是指，工作电压在交流1200V或直流在1500V以上的各种电器。 5、电器按用途分为控制电器、主令电器、保护电器、配电电器和执行电器。 6、电器按工作原理分为电磁式电器和非电量控制电器。 7、电磁式电器大多主要由感测部分（电磁机构）和执行部分（触头系统）组成。 8、电磁机构是电磁式电器的感测部分，它的主要作用是将电磁能量转换为机械能量，带动触头动作，从而完成接通和分断电路。 9、电磁机构由吸引线圈、铁心和衔铁等组成。 10、常用的磁路结构分为衔铁沿棱角转动的拍合式铁心、衔铁沿轴转动的拍合式铁心、衔铁直线运动的双E型直动式铁心。 11、电磁式电器分为直流和交流两大类，都是利用电磁感应原理制成。 12、吸引线圈的作用是将电能转换成磁场能量。 13、所谓电磁铁的吸力特性，是指电磁吸力Fat随衔铁与铁心间气隙δ变化的关系曲线。 14、所谓电磁铁的反力特性，是指反作用力Fr随衔铁与铁心间气隙δ变化的关系曲线。 15、交流电磁铁装短路环的作用是消除振动和噪声。 16、电器的触头主要有桥式触头和指形触头两种结构型式。 17、常用的灭弧方法有电动力灭弧、磁吹灭弧、灭弧罩灭弧和栅片灭弧等。 18、常用的开关电器主要有刀开关、转换开关、断路器和漏电保护断路器。 19、刀开关由操作手柄、触刀、静插座和绝缘底板组成。 20、刀开关按刀数分为单极、双极和三极。 21、转换开关又称组合开关。 22、断路器俗称自动开关，是用于低压配电电路不频繁通断控制，在电路发生短路、过载或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种保护电器。 23、漏电保护断路器是一种安全保护电器，在电路中作为触电和漏电保护之用。 24、熔断器是用于配电线路的严重过载和断路保护。 25、熔断器的安秒特性是指熔断器的熔断时间与熔断电流的关系曲线。 26、熔断器的类型主要有：插入式、螺旋式、封闭管式和新型熔断器四种。 27、选择熔断器时，其额定电压应大于或等于线路的工作电压。 28、熔体额定电流电流的大小与负载的大小及性质有关。 29、主令电器是自动系统中专用于发布控制指令的电器。 30、主令电器按作用分为控制按钮、位置开关、万能转换开关和主令控制器等。 31、行程开关是一种利用生产机械的某些运动部件的碰撞来发出控制指令的主令电器。 32、接近开关又称无触点行程开关，是以不直接接触方式进行控制的一种位置开关。 33、万能转换开关是一种多档位、控制多回路的组合开关，用于控制电路发布控制指令或用于远距离控制。 34、接触器能频繁地接通或断开交直流主电路，实现远距离自动控制。 35、接触器有交流接触器和直流接触器两类。 36、继电器是根据某种输入信号接通或断开小电流控制电路，实现远距离自动控制和保护的自动控制电器。 37、继电器按输出形式分为有触点和无触点两类。

机电传动控制基础复习题.doc

机电传动控制基础复习题 1.机电传动系统的主要组成部分。机电传动系统山电动机、电气控制电路以及电动机和运动部件和厲联系的传动机构三大部分构成。2.电动机口动控制方式大致可分为哪三种？断续控制、连续控制和数字控制三种。 3.三相异步电动机的定子绕组的连接方式有哪两种？星形联接和三角形连接。 4.三相界步电动机的转速的计算公式？ =720(1 - J)= P 5.三相异步电动机的起动电流1st为额定电流IN的4~7倍。 6.请画出三相异步电动机的机械特性曲线，并在图中指出反映电动机工作的特殊运行点。见教材第7贝，图1.9三相界步电动机的固有特性。 7.三相界步电动机起动方法有哪几种？直接起动、降压起动以及绕线型电动机转了串电阻起动。 8.三相异步电动机的制动方法冇哪儿种？能耗制动，反接制动和回馈制动。9.常用的低压电器由哪儿种？答：1）执行电器，如电磁铁、接触器。2）检测电器，如按钮开关、行程开关、电流及电压继电器、速度继电器等；3）控制电器，如屮间继电器、时间继电器；4）保护电器，如热继电器、熔断器、低压断路器（自动空气开关）。 10.电气设备图纸有哪三类？电气控制原理图、电气设备位置图和电气设备接线图。11.电气原理图的绘制原则？ 12.常见棊木控制电路的工作原理和工作过程？（正反转控制电路/起动控制电路/制动控制电路）——本题以正反转为例说明答：止反转控制原理：使用两个接触器使通入电动机的三相电源中的任意两相交换。 FUI FU2 动作过程：正转?停止?反转

按下正转按钮SB2,接触器KM1的线圈得电白锁，电动机正转。按下停止按钮SB1,接触器KM1的线圈失电，电动机停转。按下反转按钮SB3,接触器KM2的线圈得电自锁，电动机反转。 13.界步电动机反接制动的原理？改变异步电动机定了屮三相电源的和序，使定了产生反向旋转磁场作用于转了，从而产生强力制动力矩。 14.界步电动机能耗制动的方法及原理？能耗制动方法:切断电机主电源后，立即在电动机定子绕组中通入恒定直流。能耗制动原理:恒定直流产牛恒定磁场，转子切割恒定磁场产住感应电流再与恒定磁场作川产生制动转矩，迅速消耗电动机的转动动能，实现制动。15.双速电动机调速原理？改变极对数P。 16.指出下图中的点动和长动按钮? 17.互锁的概念及实现方法？互锁实际上是一种联锁关系，但它强调触点之间的互锁关系（即：要求两个动作互和排斥时使用）。最典型的互锁是电动机正、反转Z间的互锁。实现方法是：将己方的常闭触点串入对方的线圈Z前。常见的电气保护环节有哪些？热继电器起什么保护作用？答：常见的电气保护环节冇：短路保护、过载保护、零压与欠压保护、过流保护。热继电器起过载保护的作用。19.变速时的瞬时电动控制的作用是什么？保证变速后，齿轮的良好接触。27.无级调速静态技术指标主要有哪两项？答：主要冇静差率和调速范围两项28?静差度的定义？电动机在某-?机械特性曲线所示状态下运行吋，额定负载下所产生的转速降落AnN为理想空载转速nO之比，称为静差率，用s表示，即s=AnN/nOo 30.他励总流电动机的调速方法？答：1）改变电枢电压调速（调压调速）一额定转速nN以下的调速；2）改变主磁通调速（调磁调速）一额

《机电传动控制》第五版课后习题答案

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。这个（2）变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。涡流损耗会使铁芯发热。为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。因此，如果没有绝缘，就起不到削减涡流的作用。习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常 2 00a a e e a e m a e m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=?ΦΦ=∴ =Φ?Φ∴??= Φ=Φ Q Q 又当 T=0 a a U E I R =+

数。又根据公式（3.2）， T ＝K t ФI a 。 ∵励磁磁通Ф减小，T 、K t 不变。 ∴电枢电流I a 增大。再根据公式（3.11），U ＝E ＋I a ·R a 。 ∴E=U －I a ·R a 。又∵U 、R a 不变，I a 增大。 ∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P ? 1)N N I U
