静电接地记录表

管道静电接地测试记录

石油化工静电接地设计规范

石油化工静电接地设计规范自2000-10-1 起执行、八— 前言本规范是根据中石化（1995）建标字269 号文的通知，由我公司主编的。本规范共分四章和两个附录。主要内容有：静电接地的范围、静电接地方式与静电接地系统接地电阻的要求：静电接地端了、接地板、接地支线、连接线、接地干线、接地体以及具体连接的一般规定：石油化工企业存在静电危害场所的具体规定。在编制过程中，进行了比较广泛的调查研究，总结了近几年来石油化工有关静电接地设计（施工）经验，吸取了国外先进标准（日本的《静电安全指南》1988年版、美国《静电作业规范》NFPA77-93《对静电、闪点和杂散电流引燃的预防》APIRP2003-91、英国《防静电通用规范》BS5958 1983年版等）有关静电接地范围、非导体带电性指标、物质分类及具体作法等内容。征求了有关设计、生产、科研等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。本规范在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给我公司，以便今后修订时我公司的地址是：北京朝阳区安慧北里安园21 号邮编：100101 本规范的主编单位：中国石化集团北京石油化工工程公司参加编制单位：中国石油天然集团石化安全技术研究所中国石化集团洛阳石油化工工程公司中国石化集团上海金山石油化工工程公司主要起草人：张洁谭凤贵于长一朱耀祥目次 1 总则 2 名词术语 3 一般规定 3．1 静电接地的范围 3．2 静电接地方式 3．3 静电接地系统的接地电阻 3．4 静电接地端子和接地板 3．5 静电接地支线和连接线 3．6 静电接地干线和接地体 3．7 静电接地的连接 4 具体规定 4．1 固定设备 4．2 储罐 4．3 管道系统 4．4 铁路栈台与罐车 4．5 汽车站台与罐车 4．6 码头

《化工企业静电接地设计规程》1990

中华人民共和国化学工业部设计标准化工企业静电接地设计规程 HGJ 28-90 1 总则 1.1 本规程适用于化工企业、工厂的静电接地设计。 1.2 化工企业的防静电设计，应由工艺、配管、设备、电气等专业相互配合，综合考虑，并采取下列防止静电危害的措施；（1）生产过程中尽量少产生静电荷；（2）泄漏和导走静电荷；（3）中和物体上积聚着的静电荷；（4）屏蔽带静电的物体；（5）使物体内外表面光滑和无棱角。 1．3 静电接地的主要作用是泄漏和导走带电物体上的静电荷。静电接地连接系统是静电接地中的一个重要环节。 1．4 本规程对化工企业静电接地连接系统的设计技术要求作了具体规定。而对增滑措施、静置时间、空气增湿和地坪导电等，仅作了原则性规定。 1．5 静电接地体的接地电阻计算，可参照GBJ65—83《工业与民用电力装置的接地设计规范》。 2 一般规定 2.1 静电接地的范围 2．1．1 对爆炸和火灾危险环境内可能产生静电危害的物体，应采取工业静电接地措施（以下简称静电接地）。 2．1．2 对无爆炸和无火灾危险环境内的物体，如因其带静电会妨碍生产操作、影响产品质量或使人体受到静电电击时，应采取静电接地。 2．1．3 在生产、贮运过程中的器件或物料，彼此紧密接触后又迅速分离，而可能产生和积聚静电，或可能产生静电危害时，应采取静电接地。 2．1．4 在下列情况下，可不采取专用的静电接地措施（计算机、电子仪器等除外）；（1）当金属导体与防雷、电气保护接地、防杂散电流、电磁屏蔽等的接地系统有连接时；（2）当金属导体间有紧密的机械连接，并在任何情况下金属接触面间有足够的静电导通性时； 2.1.5 对任何流送或喷射中的带电体，严禁用接地的导体去导走其静电荷。 2．1．6 当设备及管道需作静电接地时，其金属外壳和零部件，应连接成一个导电整体，并与大地相导通。严禁存在与地相绝缘的金属物体。 2.1.7 各种静电消除器的接地端，应按产品说明书的要求进行接地。

接地静电安装规范

油气田防静电接地安全管理规范质量安全环保科汇编发布时间：2012年07 月20 日

1 范围本标准适用于青海油田采油一厂油气田的新建、扩建和改建地面工程的防静电接地设计安装。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。 SY/T 6319、 GB 13348 、SY/T 0060 油气田防静电接地设计规范3 术语和定义下列术语和定义适用本标准。 3.1 接地体：埋入地中并直接与大地紧密接触，并构成对电气连接的一个或一组导体。 3.2 自然接地体：利用原有埋地金属构件形成的接地体。 3.3 人工接地体：人为埋设的接地体。 3.4 接地线：生产设施接地端子与接地体连接用的金属导电部分。 3.5 接地装置：接地线和接地体的总和。 3.6

接地电阻：接地体对地电阻和接地线电阻的总和。 4 接地装置的连接要求： 4.1 连接要求 a)埋地部分应采用焊接，地上部分可采用焊接也可采用螺栓连接。 b)焊接的方式应采用搭接，搭接的长度必须为扁钢宽度的2倍或圆钢直径的6倍。 c)在设备和管道适当位置上设置专用接地端头即金属接地板。 d)汽车罐车连接应紧密可靠，不准采用缠绕连接在打开灌盖前连接。要接在罐车的专用接地端子板等处，不准接在装卸油口1.5米之内。在关上灌盖之后拆除连接。 4.2 接地端子与接地支线连接应采用下列方式： a) 固定设备宜用螺栓连接。 b) 有振动、位移的物体应采用挠性连接。 c) 移动式设备及工具应采用电瓶夹头、鳄式夹钳、专用连接夹头等器具连接，不应采用接地线与被接地体相缠绕的方法。 4.3金属接地板的设置应符合下列要求： a)金属接地板可焊（或紧固）于设备、管道的金属外壳或支座上。 b)金属接地板的材质，应与设备、管道的金属外壳材质相同。 c)金属接地板的截面不宜小于50mm×5mm，如设备有保温层，该板应伸出保温层外。 4.3 防静电接地引下线的选择要求：选用厚度不小于4mm,宽度不小于25mm的镀锌扁钢或直径不小于10mm的圆钢制作。

静电接地做法.pdf

HQB-B06-05.112PP-2003 第1 页共1页目录 1.总则 (1) 1.1目的及适用范围 (1) 1.2相关规定 (1) 1.3术语解释 (1) 2.静电接地设计分工 (1) 2.1简述 (1) 2.2设计分工 (1) 3.管道静电接地设计方法 (2) 3.1管廊的静电接地 (2) 3.2工艺装置内的静电接地 (4) 4.法兰跨接线设计 (5) 4.1概述 (5) 4.2跨接方式 (5) 5.接地板 (7) 5.1一般常用接地板 (7) 5.2法兰用特殊接地板 (7) 6.管道静电接地设计成品和条件图 (9) 6.1设计成品 (9) 6.2条件图 (9)

1.总则 1.1目的及适用范围 (1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。 (2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。 (3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。 1.2相关规定 (1) 化工企业静电接地设计规程 HG/T 20675 (2) 化工企业静电安全检查规程 HG/T 23003 1.3术语解释 (1) 静电本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。 (2) 静电接地人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。 (3) 静电接地连接系统静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。 (4) 接地板指静电接地连接点或接地端头(端子)所用的接线板。 2.静电接地设计分工 2.1简述管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。 2.2设计分工按寰球公司HQS04-W01-95 " 各专业职责范围和分工" 规定，管道及设备的防静电接地做法如下： (1)工艺系统专业应首先向管道专业提出需要静电接地的管道。 (2)防静电接地网由电气专业按设备布置图作出规划，由设计经理主持条件会。确定设备、管廊和外管道接地点及接地板方位，并向电气专业提供条件图。

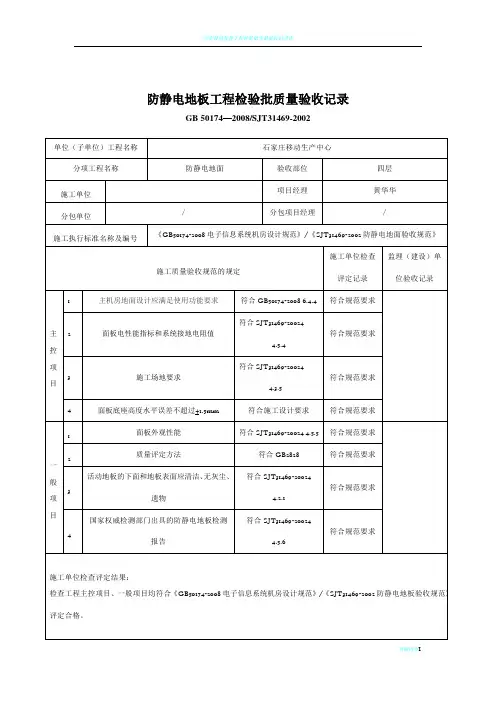

防静电地面施工标准及验收规范

防静电地面施工标准及验收规范 (SJ/T31469-2002) 1为规范防静电地面工程施工、测试和验收要求，做到技术先进、经济合理、质量优良、安全实用，制定本规范。1.0.1 本规范适用于对静电敏感的元器件和电子设备、仪器的研制、生产、检测、维修及使用等场所防静电地面工程的的施工及验收。1.0.2承建防静电地面工程施工的单位必须严格按设计施工，设计变更应有原设计单位的变更通知书或签证。1.0.3防静电地面工程施工前，施工单位必须作出施工计划与组织实施计划，并应征得业主代表认可。 1.0.4工程所用材料应检验，名称、型号、规格、数量应符合设计要求，必须有出厂合格证书。 1.0.5工程所用设备、仪器的机电性能指标，装卸、搬运方式，安装使用方法，储存环境等必须符合该产品说明书的要求。 1.0.6隐蔽工程必须有现场施工记录或相关资料（如测试数据、照片、录像等），并由业主代表验收签字后，方可进行下道工序施工。 1.0.7在有220V、380V及以上高电压的场所建防静电地面，宜使用静电耗散型材料，不宜使用导静电型材料。 1.0.8防静电地面工程9 防静电地面工程施工及验收，除执行本规范外，还应符合有关防火、环境保护、职业安全卫生及其他相关标准、规范的要求。

2术语 2.0.1防静电地面能较少产生静电和易于泄漏静电，以防止静电危害的地面。 2.0.2导静电网能引导静电向大地泄漏的导电网状结构体。 2.0.3接地体包括导电地网、接地端子、接地引下线及埋地下的一级或多组接地装置的总称。 2.0.4系统电阻防静电地面表面与接地端子间的电阻(Ω) 2.0.5表面电阻防静电地面表面一定间距内两电极间的电阻(Ω) 2.0.6体积电阻将两极置于试样的相对两表面上所测得的电阻（Ω） 2.0.7系统接地电阻防静电地面导电地网上任意一点与大地间的电阻（Ω）2.0.8聚氨酯一种合成高分子材料一聚氨基甲酸酯的简称。 2.0.9自流平平面涂覆的一种施工方法一涂料在重力及表面张力的作用下自由流动，经辅助人工找平，形成平整的涂层。 2.0.10永久防静电防静电性能的延续时间应与该产品的使用期相一致。2.0.11静电耗散型材料带电体（材料）上的静电荷因泄漏，能使静电电荷部分或全部消失的材料。该材料的表面电阻、体积电阻1.0×106~1.0×1010Ω之间。2.0.12导静电型材料能直接快速转移静电电荷材料，该材料的表面电阻、体积电阻应小于1.0×106Ω

防静电接地技术方案

防静电接地施工方案编制：日期审核：日期批准：日期

目录一、环氧自流平防静电地面的施工 (3) 二、高架地板的接地施工 (4) 三、风管、水管、金属壁板及桥架的接地施工 (5) 四、质量要求 (6) 五、技术规范参照 (6)

一、环氧自流平防静电地面的施工环氧自流平防静电地面的施工内容中，包含有铜箔构成的网络，这些金属网络彼此形成电气通路，用于防静电地面的静电传导。作为电气设计配合，应该将防静电地面所在的建筑柱上，适当预留接地端子盒。在地面施工完毕后，将防静电地面内的金属线与该接地端子盒相连。另外，该接地端子在土建施工过程中须通过柱内主筋与接地极焊接连通，以使静电通过接地端子沿柱内主筋流向地极。防静电接地电阻一般要求不大于10欧姆。 1)工艺流程 2）施工方法清理地面，寻找中心线。首先将地面浮灰清除干净，然后用量具找出房间的中心位置，画出中心十字线，要求十字线垂直等分。在地面底涂施工完成涂料充分干透后，进行二次打磨处理并进行地面的清洁维护，施工区域用警示带等标示性的材料进行隔离，以防止人员误闯入施工区域。做好上述准备后就可以进行导电胶层的施工，导电层施工利用刮板进行涂装作业，要求导电层涂料厚度均匀。铺设铜箔网络：在铜箔涂上少许导电胶，从中心位置开始相邻铺于地面，纵向2.4米到3.6米铺设一根铜箔。铜箔必须有两处以上沿墙壁用6平方的软编织带引出

约700mm，引出的编织带与等电位端子箱相连，并选用PVC线槽进行保护，等电位端子箱内装40*4的铜排，预留10个M8螺栓。铜箔敷设完成后，进行中涂的施工，然后是面层，整个过程按序进行。二、高架地板的接地施工： 1）工艺流程 ?接地干线敷设，大面积的高架地板，按照6米*6米的标准敷设接地网格，接地干线采用BV*25mm2双色线，在高架地板下加以固定，接地干线一端采用压接端子的方式连接到接地端子排上。 ?接地支线安装，每5块地板引出一根接地线，接地线为BV-6mm2的专用双色接地线，压接6-8的接线端子，与柱脚上的接地螺丝相连，另一端与25mm2接地干线相连，采用专用压接端子的方式连接。即3米就有一根接地线与主接地干线相连。

静电接地设计规范标准[详]

静电接地设计规范 1 总则 1．0．1 为了防止和减少静电伤害，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。 1．0．2 本规范适用于存在静电危害的新建、扩建和改建工程的静电接地设计。 1．0．3 静电接地是防止静电危害的主要措施之一。石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施： 1 改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷： 2 防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷； 3 选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进时行中和及消散； 4 屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地； 5 在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在容器内避免出现细长的导电性突出物和未接地的孤立导体等； 6 改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外； 7 防止人体带电。 1．0．4 静电接地设计，除应符合本规范外，尚应符合国家现地有关强制性标准规范的规定。静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。 2 名词术语 2．0．1 工业静电industrial static electricity 静电是对观测者处于相对静止的电荷。由它所引起的磁场效应较之电场效应可以忽略不计。静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。 2．0．2 带电体electrified body

防静电接地施工工艺

防静电接地施工工艺第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03 Q时，应设导线跨接。管道系统的对地电阻值超过100 Q时，应设两处接地引线。接地引线宜采用焊接形式。有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除锈病紧密连接。静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。二、防静电接地系统自建网

设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M1Q并应有防松装置并涂电力复合脂。当采用焊接端子连接时不得降低损伤管道强度。当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。在腐蚀条件下安装前，应有两个及两个以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母。当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于IQQmn时，宜每隔2Qm用金属线跨接；金属管道相互交叉的净距离小于IQQmn时，应采用金属线跨接。容量为50用及以上的贮罐，其接地点不应少于两处，且接地点的间距不应大于30m,并应在罐体底部，并应在罐体底部周围对称与接地体连接，接地体应连成环形的闭合回路。管道在进出装置区、分岔处进行接地。长距离五分支管道应每隔1QQm接地一次防静电接地系统应自成网络，可以共用防雷、电气保护、防静电和防杂散电流等接地干线系统。除兼有雷电引流作用的金属设备本体外，静电接地支线与雷电引流支线不相连接

静电接地标准理解(精)

静电接地标准理解静电保护区（EPA）的接地设计美国静电放电协会（ESDA）对接地标准的修订将消除ESD 控制中的接地疑问在一个既定的区域内将所有的静电导电材料和静电耗散材料的物品进行电气连接并接入大地，就可以让这个区域内保持相同电位。同时，静电导电材料和静电耗散材料等势接地应保证对地电位为0V。这些是建立ESD保护区域，以降低区域中的静电敏感器件在取放和操作中电位差导致放电风险的基本原则，而这种保护区就是我们所说的静电保护区（EPA）此外，由于处于接地的静电导电材料和静电耗散材料不会聚集静电荷，只要进行了接地，即便是这些材料原来所带了静电荷，也会得到泄放。 ESDA 关于接地的最新标准ANSI/ESD S6.1-2005 对原标准相关内容进行了重大的调整。新S6.1 标准为ESD技术设计人员和其他相关技术人员在对EPA的接地和电气连接时给出了一个明确的指导。标准修订前，标准编写专家仔细研究了美国防火协会NFPA70标准和其他国家有关电线连接的内容。本文不能够取代S6.1 的相关内容，但有助于读者理解和使用新S6.1 标准。新术语更新后的S6.1标准介绍了几个新术语，其中有一些在本文中也会提及，因为还尚未广为人知的缘故，在这里我们先作一个介绍。连接导体bondingconductor：一种用于连接两个独立的静电导电材料或静电耗散材料物体的导电装置，这种装置可以是导线、母线、法兰或其他的导电装置。共同连接点commonconnectionpoint：自身电阻小于1 欧姆的一个装置或位置，用于连接2 个或2个以上的ESD技术物品（如台垫、手挽带等），让它们在没有接地的情况下通过等电位的连接确保处于相同电位。 ESD 接地/连接参考点The ESD grounding/bonding referencepoint：最适用于设备或场地ESD接地的接地系统，它可以是AC 接地、辅助接地或等电位连接。ESD 技术物

静电接地规范

石油化工静电接地设计规范 SH3097－2000 国家石油和化学工业局2000－06－30批准2000－10―01实施前言本规范是根据中石化（1995）建标字269号文的通知，由我公司主编的。本规范共分四章和两个附录。主要内容有：静电接地的范围、静电接地方式与静电接地系统接地电阻的要求：静电接地端了、接地板、接地支线、连接线、接地干线、接地体以及具体连接的一般规定：石油化工企业存在静电危害场所的具体规定。在编制过程中，进行了比较广泛的调查研究，总结了近几年来石油化工有关静电接地设计（施工）经验，吸取了国外先进标准（日本的《静电安全指南》1988年版、美国《静电作业规范》NFPA77-93、《对静电、闪点和杂散电流引燃的预防》APIRP2003-91、英国《防静电通用规范》BS5958 1983年版等）有关静电接地范围、非导体带电性指标、物质分类及具体作法等内容。征求了有关设计、生产、科研等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。本规范在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给我公司，以便今后修订时参考。我公司的地址是：北京朝阳区安慧北里安园21号邮编：100101 本规范的主编单位：中国石化集团北京石油化工工程公司参加编制单位：中国石油天然集团石化安全技术研究所中国石化集团洛阳石油化工工程公司中国石化集团上海金山石油化工工程公司主要起草人：张洁谭凤贵于长一朱耀祥 1 总则 1．0．1 为了防止和减少静电伤害，保障石油化工企业安全生产，在石油化工设计中，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。 1．0．2 本规范适用于石油化工企业存在静电危害的新建、扩建和改建工程的静电接地设计。 1．0．3 静电接地是防止静电危害的主要措施之一。石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施： 1 改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷： 2 防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷； 3 选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进时行中和及消散； 4 屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地； 5 在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在容器内避免出现细长的导电性突出物和未接地的孤立导体等； 6 改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外； 7 防止人体带电。 1．0．4 静电接地设计，除应符合本规范外，尚应符合国家现地有关强制性标准规范的规定。静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。 2 名词术语 2．0．1 工业静电industrial static electricity 静电是对观测者处于相对静止的电荷。由它所引起的磁场效应较之电场效应可以忽略不计。静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。 2．0．2 带电体electrified body 正负电荷数量不相等，对外界显示电的特性的物体或系统。 2．0．3 带电区electrified area 带电体上积聚静电的部位。 2．0．4 物质静电特征参数 1 体积电阻率volume resistivity 表征物体内导电性能的物理量。它是单位横截面积、单位长度上材料的电阻值，其单位为欧[姆]·米（Ω·m） 2 表面电阻率surface resistivity 表征物体表面导电性能的物理量。它是正方形材料两对边间的电阻值，与物体厚度及正方形大小无关，

静电标准.doc

静电标准GJB3007-97 1范围 1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求 1．2适用范围本标准适用于防静电工作区。 1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。 1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。 A级——允许的对地静电电位不超过±100V； B级——允许的对地静电电位不超过±1000V； 2引用文件 GB438——1995 防静电鞋、导电鞋技术要求 GB12014——89 防静电工作服 GJB/Z 25——91 电子设备和设施的接地、搭接和屏蔽设计指南 GJB1649——93 电子产品防静电放电控制大纲 SJ/T10694——1996 电子产品制造防静电系统测试方法 3定义 3．1术语 3．1．1防静电工作区electrostatic discharge protected area 配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。 3．1．2操作 handling

在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。 3．1．3 接地 grounding 电子连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）（见GJB1649第3.1.2条）。 3．1．4 硬接地 hard ground 直接与大地电极作导电性连接的一种接地方式。 3．1．5软接地 soft ground 通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。 3．1．6大地电极 earth electrode 埋于地下与大地保持良好的电气连接的金属体或金属体组。它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。 3．1．7 静电耗散材料 dissipative materials 其表面电阻率等于或大于1x105Ω/ ，但小于1x1012Ω/ ；或何种电阻率等于或大于1x104Ω· cm，但小于1x1011Ω/·cm的材料。 3．1．8导（静）电材料（electrostatic）conductive materials 其表面电阻率小于1x105Ω/ 或体积电阻率小于1x104Ω· cm的材料。 3．2 缩写词 3．2．1 ESD electrostatic discharge sensitive 静电放电。 3．2．2 ESDS electrostatic discharge sensitive 静电放电敏感（的）。 3．2．3 EPA electrostatic discharge protected area 防静电工作区。 3．2．4 EBP earth bonding point 接地连接点。 4一般要求 4．1 静电放电敏感符号静电放电敏感符号的式样、颜色和尺寸以及其简化符号式样，应符合GJB 1469附录C（补充件）的规定。 4．2 EPA 标记符号

静电接地做法

目录 1. 总则 (1) 1.1 目的及适用范围 (1) 1.2 相关规定 (1) 1.3 术语解释 (1) 2. 静电接地设计分工 (1) 2.1 简述 (1) 2.2 设计分工 (1) 3. 管道静电接地设计方法 (2) 3.1 管廊的静电接地 (2) 3.2 工艺装置内的静电接地 (4) 4. 法兰跨接线设计 (4) 4.1 概述 (4) 4.2 跨接方式 (5) 5. 接地板 (6) 5.1 一般常用接地板 (6) 5.2 法兰用特殊接地板 (7) 6. 管道静电接地设计成品和条件图 (8) 6.1 设计成品 (8) 6.2 条件图 (8)

管道防静电要求.

管道防静电要求《化工企业静电接地设计规程》(HG/T 20675-1990)和《石油化工静电接地设计规范》（SH 3097-2000） 1.1 管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。长距离无分支管道应每隔100m接地一次。 1.2 平行管道净距小于100mm时，应每隔20m加跨接线。当管道交叉且净距小于100mm时，应加跨接线。 1.3 当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。 1.4 工艺管道的加热伴管，应在伴管进汽口、回水口处与工艺管道等电位连接。 1.5 风管及保温层的保护罩当采用薄金属板制作时，应咬口并利用机械固定的螺栓等电位连接。 1.6 金属配管中间的非导体管段，除需做特殊防静电处理外，两端的金属管应分别与接地干线相连，或用截面不小于6mm2的铜芯软绞线跨接后接地。 1.7 非导体管段上的所有金属件均应接地。 1.8 地下直埋金属管道可不做静电接地。第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。

图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。管道系统的对地电阻值超过100Ω时，应设两处接地引线。接地引线宜采用焊接形式。有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除锈病紧密连接。静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。二、防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。当采用焊接端子连接时不得降低损伤管道强度。

易燃易爆场所防雷装置及防静电接地装置检测技术要求规范

易燃易爆场所防雷装置及防静电接地装置检测技术规（DB42/T512—2008） 1 围本标准规定了易燃易爆场所防雷装置及防静电接地装置的术语和定义、一般规定、检测方法及周期、检测容及技术要求。本标准适用于省境易燃易爆场所防雷装置及防静电接地装置的检测工作。 2 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T17949.1-2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量 GB 50016 建筑防火设计规 GB 50028 城镇燃气设计规

GB 50057 建筑物防雷设计规 GB 50058 爆炸和火灾危险环境电力装置设计规 GB 50074 石油库设计规 GB 50089 民用爆破器材工程设计安全规 GB 50156 汽车加油加气站设计与施工规 GB 50160 石油化工企业设计防火规 GB 50177 氢气站设计规 GB 50183 石油天然气工程设计防火规 GB 50251 输气管道工程设计规 GB 50253 输油管道工程设计规 GB 50343 建筑物电子信息系统防雷技术规 SH 3097－2000 石油化工静电接地设计规 3 术语和定义下列术语和定义及GB 50057、GB 50343中相关术语和定义适用于本标准。 3.1

易燃易爆场所flammable and explosive place 凡用于生产、加工、储存、运输爆炸品、压缩气体和液化气体、易燃液体、易燃固体等物质的场所。 3.2 接闪器 air-termination system 直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。 3.3 引下线 down-conductor system 连接接闪器和接地装置的金属导体。 3.4 接地装置 earth-termination system 接地体和接地线的总合。 3.5 接地体 earthing electrode 埋入土壤中或混凝土基础中作散流用的导体。

防静电接地技术方案

云谷（固安）科技有限公司第六代有源矩阵有机发光显示器件（AMOLED）面板生产线项目防静电接地施工方案编制：日期审核：日期批准：日期编制单位：中国电子系统工程第二建设有限公司 1

目录一、环氧自流平防静电地面的施工 (3) 二、高架地板的接地施工 (4) 三、风管、水管、金属壁板及桥架的接地施工 (6) 四、质量要求 (7) 五、技术规范参照 (7) 2

3 一、环氧自流平防静电地面的施工环氧自流平防静电地面的施工内容中，包含有铜箔构成的网络，这些金属网络彼此形成电气通路，用于防静电地面的静电传导。作为电气设计配合，应该将防静电地面所在的建筑柱上，适当预留接地端子盒。在地面施工完毕后，将防静电地面内的金属线与该接地端子盒相连。另外，该接地端子在土建施工过程中须通过柱内主筋与接地极焊接连通，以使静电通过接地端子沿柱内主筋流向地极。防静电接地电阻一般要求不大于10欧姆。 1) 工艺流程 2）施工方法清理地面，寻找中心线。首先将地面浮灰清除干净，然后用量具找出房间的中心位置，画出中心十字线，要求十字线垂直等分。

4 在地面底涂施工完成涂料充分干透后，进行二次打磨处理并进行地面的清洁维护，施工区域用警示带等标示性的材料进行隔离，以防止人员误闯入施工区域。做好上述准备后就可以进行导电胶层的施工，导电层施工利用刮板进行涂装作业，要求导电层涂料厚度均匀。铺设铜箔网络：在铜箔涂上少许导电胶，从中心位置开始相邻铺于地面，纵向2.4米到3.6米铺设一根铜箔。铜箔必须有两处以上沿墙壁用6平方的软编织带引出约700mm ，引出的编织带与等电位端子箱相连，并选用PVC 线槽进行保护，等电位端子箱内装40*4的铜排，预留10个M8螺栓。铜箔敷设完成后，进行中涂的施工，然后是面层，整个过程按序进行。二、高架地板的接地施工： 1）工艺流程

化工企业静电接地设计规程

化工企业静电接地设计规程中华人民共和国化学工业部设计标准化工企业静电接地设计规程 HGJ 28—90 1 总则 1.1 本规程适用于化工企业、工厂的静电接地设计。 1.2 化工企业的防静电设计，应由工艺、配管、设备、电气等专业相互配合，综合考虑，并采取下列防止静电危害的措施；（1）生产过程中尽量少产生静电荷；（2）泄漏和导走静电荷；（3）中和物体上积聚着的静电荷；（4）屏蔽带静电的物体；（5）使物体内外表面光滑和无棱角。 1．3 静电接地的主要作用是泄漏和导走带电物体上的静电荷。静电接地连接系统是静电接地中的一个重要环节。 1．4 本规程对化工企业静电接地连接系统的设计技术要求作了具体规定。而对增滑措施、静置时间、空气增湿和地坪导电等，仅作了原则性规定。 1．5 静电接地体的接地电阻计算，可参照GBJ65—83《工业与民用电力装置的接地设计规范》。 2 一般规定 2.1 静电接地的范围 2．1．1 对爆炸和火灾危险环境内可能产生静电危害的物体，应采取工业静电接地措施（以下简称静电接地）。 2．1．2 对无爆炸和无火灾危险环境内的物体，如因其带静电会妨碍生产操作、影响产品质量或使人体受到静电电击时，应采取静电接地。 2．1．3 在生产、贮运过程中的器件或物料，彼此紧密接触后又迅速分离，而可能产生和积聚静电，或可能产生静电危害时，应采取静电接地。 2．1．4 在下列情况下，可不采取专用的静电接地措施（计算机、电子仪器等除外）；（1）当金属导体与防雷、电气保护接地、防杂散电流、电磁屏蔽等的接地系统有连接时；（2）当金属导体间有紧密的机械连接，并在任何情况下金属接触面间有足够的静电导通性时； 2.1.5 对任何流送或喷射中的带电体，严禁用接地的导体去导走其静电荷。2．1．6 当设备及管道需作静电接地时，其金属外壳和零部件，应连接成一个导电整体，并与大地相导通。严禁存在与地相绝缘的金属物体。 2.1.7 各种静电消除器的接地端，应按产品说明书的要求进行接地。 2.2 静电接地连接方式 2．2．1 需要进行静电接地的物体，应按照其电阻率、表面电阻率或电导选择下列静电接地连接（以下简称接地连接）方式；（1）静电导体应直接接地。（2）静电亚导体应作间接接地。（3）下列静电非导体除应作间接接地外，尚应配合必要的静置时间：

接地静电安装规范

接地静电安装规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

油气田防静电接地安全管理规范质量安全环保科汇编发布时间：2012年07 月20 日

1 范围本标准适用于青海油田采油一厂油气田的新建、扩建和改建地面工程的防静电接地设计安装。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。 SY/T 6319、 GB 13348 、SY/T 0060 油气田防静电接地设计规范 3 术语和定义下列术语和定义适用本标准。接地体：埋入地中并直接与大地紧密接触，并构成对电气连接的一个或一组导体。自然接地体：利用原有埋地金属构件形成的接地体。人工接地体：人为埋设的接地体。接地线：生产设施接地端子与接地体连接用的金属导电部分。接地装置：接地线和接地体的总和。

接地电阻：接地体对地电阻和接地线电阻的总和。 4 接地装置的连接要求：连接要求 a)埋地部分应采用焊接，地上部分可采用焊接也可采用螺栓连接。 b)焊接的方式应采用搭接，搭接的长度必须为扁钢宽度的2倍或圆钢直径的6倍。 c)在设备和管道适当位置上设置专用接地端头即金属接地板。 d)汽车罐车连接应紧密可靠，不准采用缠绕连接在打开灌盖前连接。要接在罐车的专用接地端子板等处，不准接在装卸油口1.5米之内。在关上灌盖之后拆除连接。接地端子与接地支线连接应采用下列方式： a) 固定设备宜用螺栓连接。 b) 有振动、位移的物体应采用挠性连接。 c) 移动式设备及工具应采用电瓶夹头、鳄式夹钳、专用连接夹头等器具连接，不应采用接地线与被接地体相缠绕的方法。金属接地板的设置应符合下列要求： a)金属接地板可焊（或紧固）于设备、管道的金属外壳或支座上。 b)金属接地板的材质，应与设备、管道的金属外壳材质相同。 c)金属接地板的截面不宜小于50mm×5mm，如设备有保温层，该板应伸出保温层外。防静电接地引下线的选择要求：选用厚度不小于4mm,宽度不小于25mm 的镀锌扁钢或直径不小于10mm的圆钢制作。

电子厂房防静电接地

随着电子技术的发展，电子产品越来越多地应用于各类生产生活领域。与之相适应，电子生产厂房的修建也与日俱增。其中的接地技术较常规的建筑接地种类繁多，涉及面广。本文以某电子储存类产品的生产厂房的设计为例，对电子厂房的接地做一探讨。该厂房的生产设备有很多是微电子设备，这些设备的特点是工作信号电压很低（一般只有10伏左右），抗干扰能力差，对防静电的要求高，车间内有IT信息中心及网络生产管理，所以接地在该项目中具有重要的作用。其接地系统根据用途具体可分为电源系统接地、电气保护接地、防静电接地、信息系统的接地、电子设备接地、防雷接地几个种类。 1、电源系统接地该工程由两栋三层主厂房、办公楼和食堂等附属建筑物组成，虽然建筑面积达数万平方米，但建筑群体相对集中，所以在设计中优先考虑TN-S系统。变压器中性点接地，系统的保护线与中性线完全分开，这种方式对供电、保护、经济合理性等均十分有利，其选择原则与常规建筑一致，这里不再赘述。对于传达室等距离主体建筑较远的零星建筑单体，采用带PE 线的五芯电力电缆予以供电，距离超过50米以上的建筑须按规范要求重复接地。 2、电气保护接地采用TN-S系统时，电气设备不带电的金属外露部分与电力网的接地点采用直接电气连接。当带电相线因绝缘损坏碰设备外壳时，通过设备外壳构成该故障相对地线的单相短路。利用很大的短路电流，使线路上的保护装置（如熔断器、低压断路器等）迅速动作，切断电路，从而消除人身触电危险。在电子生产厂房中，生产流水线上设备密集，且多为金属外壳的用电设备。若保护接地不到位或不符合要求，在发生接地故障时，很容易引起工作人员触电危险。因此，保护接地问题不容忽视，无论在设计过程还是施工过程中，都应切实地把保护接地落实到位。应进行保护接地的物体主要包括：变压器、高压开关柜、配电柜、控制屏等的金属框架或外壳；固定式、携带式及移动式用电器具的金属外壳；电力线路的金属保护管或桥架、接线盒外壳，铠装电缆外皮等。保护接地的连接线可采用扁钢或铜导线，要求形成可靠的电气通路。等电位连接是各类建筑物电气设计中一项不可缺少的工作。等电位连接有总等电位连接和局部等电位连接两种。所谓总等电位连接是在建筑物的电源进户处将PE干线、接地干接、总水管、总煤气管、采暖和空调立管等相连接，从而使以上部分处于同一电位。总等电位连接是一个建筑物或电气装置在采用切断故障电路防人身触电措施中必须设置的。所谓局部等电位连接则是在某一局部范围内将上述管道构件作再次相同连接，它作为总等电位连接的补充，用以进一步提高用电安全水平。在电子厂房内，各个部位的电位都相等，可以保证建筑物内不会产生反击电压，同时可以降低雷电电磁脉冲产生的干扰。 3、防静电接地静电主要由不同物质相互摩擦而产生，在电子厂房生产过程中，静电所造成的危害是多方面的。首先，该工程中很多设备及仪器对静电电压比较敏感，静电会影响其正常工作甚至出现错误；其次，由静电产生的高电压会引起人身触电；另外，当静电严重时可能会引起火花放电，严重的会造成火灾事故。为了消除静电所产生的危害，就必须采取措施。消除静电的方法很多，但最简单和最有效的办法是采取接地措施。该电子生产厂房中，对所有会产生静电的设备都应保证可靠接地。为了防止积聚在设备和人身上的静电荷达到危险电位，在主要生产场合采用了防静电地坪。这

防雷防静电接地电阻的标准

接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第12.7.3条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第12.7.4条：
