减速机保养检修标准或注意事项
减速机保养检修标准或注意事项
齿轮减速机维护检修规程
1 总则
1.1 适用范围
本规程适用于渐开线圆柱齿轮、齿轮减速机、圆锥齿轮、圆弧齿轮减速器的维护与检修。
1.2 结构简述
本机由机壳、齿轮、轴和轴承等组成。结构形式为剖分全封式。
1.3 技术性能
1.3.1 高速轴的转速不大于3000r/min，工作环境温度为-40~+70℃，适用于正、反两向运转。
1.3.2 传动比为
2.5-50。
2 完好标准
2.1 零、部件
2.1.1 减速机主体零、部件完整齐全。
2.1.2 各部连接螺栓齐全，连接紧固。
2.1.3 安全防护装置齐全、牢固。
2.1.4 各部配合、安装间隙均符合要求。
2.2 运行性能
2.2.1 运行平稳、无异常振动、杂音等不正常现象，温度正常，电流稳定。
2.2.2 润滑良好，油质符合要求，轴承温度符合规定。
2.2.3 性能参数达到设计能力或查定能力。
2.3 技术资料
2.3.1 有总装配图、主要零件及易损配件图。
2.3.2 设备档案齐全、数据准确，包括：
a.产品合格证或质量说明书、使用说明书o
b.检修记录及验收记录；
c.设备缺陷及事故记录。
2.4 设备及环境
2.4.1 器体油漆完整，清洁光亮、外表无灰尘、油垢。
2.4.2 基础整洁，表面及周围无积水、杂物，环境整齐清洁。
2.4.3 各连接面、油位计、视镜、轴封处均无渗漏。
3 设备的维护
3.1 日常维护
3.1.1 保持设备和周围场地洁净，无积次、无油垢。
3.1.2 随时注意减速器在运转中有无异声。
3.1.3 检查有无不正常的振动，温度是否合乎规定。
3.1.4 注意观察减速器的上、下结合面和轴端，有无渗油现象，如有渗漏及时消除。
3.1.5 通过油标尺或油面镜，检查油面应在规定位置，加油时严格执行“三级过滤”。
3.2 定期检查内容
3.2.1 每月测定减速器各轴承部位的振动情况，并做好记录。
3.2.2 大、中修前要进行一次全面状态监测分析。
3.3 常见故障处理方法
设备在运行过程中，遇有下列情况之一应急停车。
a.减速器内发出严重的不正常声音；
b.电机电流超过额定值不下降；
c.其他任何严重影响安全生产的情况
4 检修周期和检修内容
检修周期见表2。
4.2 检修内容
4.2.1 小修
4.2.1.1 紧固松动的螺栓。
4.2.1.2 检查更换联轴上的易损件。
4.2.1.3 消除漏油现象。
4.2.1.4 调整传动轴的轴间隙。
4.2.1.5 修理安全防护装置。
4.2.2 中修
4.2.2.1 包括小修内容。
4.2.2.2 检查、修理或更换被磨损的主动齿轮或铀。
4.2.2.3 检查更换滚动轴承及修理挡油板。
4.2.2.4 清洗机壳、更换润滑油。
4.2.2.5 测量啮合间隙，修理齿轮齿面及轴。
4.2.3 大修
4.2.3.1 包括中修内容。
4.2.3.2 检查、修理或更换从动齿轮或轴。
4.2.3.3 对磨损的轴承座进行修复。
4.2.3.4 修理研刮上、下机壳的结合面或更换壳体。
5 检修方法与质量标准
5.1 轴
5.1.1 轴中心线直线度为∮0，02mm。
5.1.2 轴颈处过度磨损，可用堆焊、喷涂、电镀等方法修复。
5.1.3 键槽磨损后，在结构和强度允许的情况下，可比原设计放大一个级别，或在原键
5.2 齿轮
5.2.1 齿轮内孔圆度、圆柱度、粗糙度必须符合图样要求。磨损过大可用扩孔镶套法进行修复。
5.2.2 齿轮一侧齿面发生磨损或疲劳点蚀后，如果结构上许可，可成对调向使用。5.2.3 如果经济上许可，齿轮也可以用堆焊法、镶环法、镶齿法进行修复。
5.2.4 键槽磨损后同本规程5.1.3条同样处理。
5.2.5 齿轮与轴的装配多数采用压力机压入。也可以用加热法进行装配；加热温度一般不大于359℃。
5.2.6 渐开线圆柱齿轮
减速机是否合格的检验标准及方法
减速机表面面应光亮，平整。各联合件，巩固件不得有松动现象。
减速机输入轴用手转动时，必需轻松平稳，无卡住现象。
减速秘密封处，分离处不得有漏油现象。
在额定负载和额定转速下，减速机的噪音不应大于80db(A)，温升不超越65度，最高油温不超越95度。
蜗杆和蜗轮轴的轴向间隙就契合规则。
蜗杆蜗轮的齿面接触斑点应契合请求。
减速机的承载才能和传动效率应契合GB/T16444的请求。
实验办法：
减速机在试车合格后应停止负载实验。
减速机在额定转速下，按其额定转矩的25%，50%，75%，100%,110%,125%逐级停止加载实验.
负载实验时,每非常钟记载一次时间,油温,转速,转矩.
关于双向工作或未注明旋转方向的减速机应分别停止正反向实验.关于单向工作的减速机可单项向实验,其旋转方向必需与工作方向相同.
在热功率负载实验中减速机的油池温度稳定两小时不变.其温度应契合请求,各密封处,分离处,分离处不准有漏油现象.
验收规则:
减速机由制造厂家质量检验部门担任检查和验收,并出具合格证.
检验用仪器,仪表必需计量经计量检定.
成批消费同一规格的减速器,允许抽试10%(不中10台者应抽试一台).抽试不合格时应再抽度20%,仍不合格,应全部停止实验.
检验项目:
蜗杆副的侧隙和接触斑点.
蜗杆蜗轮的轴向间隙.
传动的平稳性,噪声,温升和密封状况.
油漆和外观质量。
减速机检修质量标准
时间：2011-05-25
减速机检修质量标准
1标准件部分
(1)齿轮的啮合面积一定要符合要求，轴水平度、平行度的误差也应在保证啮合面积的前提下进行适当的调整。
(2)齿轮各轴应平行且水平，其平行度、水平度误差不应大于O．04mm。
2外壳及安装检查
(1)箱体与底座接触良好，箱体不得有裂纹和严重沙眼，用煤油装入箱体，检查不得有渗漏；各结合面严密不漏油(可用O．05mm厚塞尺检查)。
(2)纵向水平度可按联轴器中心标高测定，其允差为±0．0411000。
(3)横向水平度在下箱加工面上测定，其允差为±0．0411000。
(4)底座与基础的接触面间隙允差为0．1mm，否则用调整垫片调整，不允许用紧固螺栓的办法消除间隙。
(5)各连接螺栓应紧固，防松垫圈等不得有遗漏，不合适的螺栓、螺帽要及时更换。
(6)修理外壳时要更换所有的垫片和填料，结合面必须平滑。油位要合适，油质要清洁，没有漏油现象。
(7)油路、油孔应畅通，给油漏斗、挡油板等应齐全，位置正确。
(8)箱体内有冷却水管的减速机，水管应畅通并按工作压力的1．5倍做水压试验，不得有渗漏。
齿轮减速机维护检修规程
1 总则
1.1 适用范围
本规程适用于渐开线圆柱齿轮、齿轮减速机、圆锥齿轮、圆弧齿轮减速器的维护与检修。
1.2 结构简述
本机由机壳、齿轮、轴和轴承等组成。结构形式为剖分全封式。
1.3 技术性能
1.3.1 高速轴的转速不大于3000r/min，工作环境温度为-40~+70℃，适用于正、反两向运转。
1.3.2 传动比为
2.5-50。
2 完好标准
2.1 零、部件
2.1.1 减速机主体零、部件完整齐全。
2.1.2 各部连接螺栓齐全，连接紧固。
2.1.3 安全防护装置齐全、牢固。
2.1.4 各部配合、安装间隙均符合要求。
2.2 运行性能
2.2.1 运行平稳、无异常振动、杂音等不正常现象，温度正常，电流稳定。
2.2.2 润滑良好，油质符合要求，轴承温度符合规定。
2.2.3 性能参数达到设计能力或查定能力。
2.3 技术资料
2.3.1 有总装配图、主要零件及易损配件图。
2.3.2 设备档案齐全、数据准确，包括：
a.产品合格证或质量说明书、使用说明书o
b.检修记录及验收记录；
c.设备缺陷及事故记录。
2.4 设备及环境
2.4.1 器体油漆完整，清洁光亮、外表无灰尘、油垢。
2.4.2 基础整洁，表面及周围无积水、杂物，环境整齐清洁。
2.4.3 各连接面、油位计、视镜、轴封处均无渗漏。
3 设备的维护
3.1 日常维护
3.1.1 保持设备和周围场地洁净，无积次、无油垢。
3.1.2 随时注意减速器在运转中有无异声。
3.1.3 检查有无不正常的振动，温度是否合乎规定。
3.1.5 通过油标尺或油面镜，检查油面应在规定位置，加油时严格执行“三级过滤”。
3.2 定期检查内容
3.2.1 每月测定减速器各轴承部位的振动情况，并做好记录。
3.2.2 大、中修前要进行一次全面状态监测分析。
3.3 常见故障处理方法
设备在运行过程中，遇有下列情况之一应急停车。
a.减速器内发出严重的不正常声音；
b.电机电流超过额定值不下降；
c.其他任何严重影响安全生产的情况
4 检修周期和检修内容
4.1 检修周期
检修周期见表2。
4.2 检修内容
4.2.1 小修
4.2.1.1 紧固松动的螺栓。
4.2.1.2 检查更换联轴上的易损件。
4.2.1.3 消除漏油现象。
4.2.1.4 调整传动轴的轴间隙。
4.2.1.5 修理安全防护装置。
4.2.2 中修
4.2.2.1 包括小修内容。
4.2.2.2 检查、修理或更换被磨损的主动齿轮或铀。
4.2.2.4 清洗机壳、更换润滑油。
4.2.2.5 测量啮合间隙，修理齿轮齿面及轴。
4.2.3 大修
4.2.3.1 包括中修内容。
4.2.3.2 检查、修理或更换从动齿轮或轴。
4.2.3.3 对磨损的轴承座进行修复。
4.2.3.4 修理研刮上、下机壳的结合面或更换壳体。
5 检修方法与质量标准
5.1 轴
5.1.1 轴中心线直线度为∮0，02mm。
5.1.2 轴颈处过度磨损，可用堆焊、喷涂、电镀等方法修复。
5.1.3 键槽磨损后，在结构和强度允许的情况下，可比原设计放大一个级别，或在原键槽的180º处重新开键一次。
5.2 齿轮
5.2.1 齿轮内孔圆度、圆柱度、粗糙度必须符合图样要求。磨损过大可用扩孔镶套法进行修复。
5.2.2 齿轮一侧齿面发生磨损或疲劳点蚀后，如果结构上许可，可成对调向使用。5.2.3 如果经济上许可，齿轮也可以用堆焊法、镶环法、镶齿法进行修复。
5.2.4 键槽磨损后同本规程5.1.3条同样处理。
5.2.5 齿轮与轴的装配多数采用压力机压入。也可以用加热法进行装配；加热温度一般不大于359℃。
5.2.6 渐开线圆柱齿轮
齿轮减速机圆锥齿轮的检修方法与质量标准
原创文章转载请注明出处：https://www.360docs.net/doc/2d2871180.html,，版权归常州市慧邦传动机械厂所有
1.齿轮减速机齿轮与轴装配后不得有歪斜现象，用千分表测量、齿顶圆锥的径向圆跳动应符合规定。
2.在节圆锥母线长度上齿轮减速机齿轮副轴线垂直度应符合规定。
3.齿轮副轴线的位置度应符合规定。
4.同涂色法测量齿轮副的接触面积应符合规定。接触面必须均匀地分布在节线上下，一般空载时接触面应靠近锥齿轮小端。
5.用塞尺法、压铅法或千分表法测量；齿轮副侧间隙应符合规定。
6.用压铅法测量齿轮副的项间隙为 2-0.3m大(m大为大端模数)。
7.齿轮减速机齿轮因啮合不贴实，可在大齿上修正齿形来调整，其修正极限面积应符合规定。
8.齿轮节圆处齿厚的最大允许磨损值应符合规定。
9.一般小齿轮的轴向定位以齿轮减速机大齿轮的轴心线为基准来确定，而大齿轮一般以调整侧隙决定轴向位置。
10.以背锥面为基准的锥齿轮装配时将背锥面对成齐乎来保证两齿轮正确的装配位置。
检查减速机啮合质量需注意的问题
我们在检查减速机啮合质量时，要注意下列问题：
1、圆柱斜齿轮和人字齿轮传动中，接触点应位于啮合面上；
2、圆锥齿轮传动中，接触点偏向小端；
3、蜗轮传动中接触点位于蜗轮啮合面上；
4、圆弧面螺杆传动中，接触点应位于蜗杆的所有高度上，而蜗轮齿上的接触点应在啮合面的输入侧。
当接触点的数量小于规定标准时要研磨；当沿长度的接触点不超过规定标准的25%时，用刮刀刮完后再用研磨膏研磨；当沿长度的接触点为规定标准的50%时，直接用研磨膏研磨。
减速机保养及维护
Marketing \ Training \ Motors 1
SEW减速机电机产品培训 Orientation for new staff member
减速机电机基本知识和维护保养
Motor Dept. / Gong Fuguang / May 30, 2003
SERVICE SERVICE
Driving the world
Marketing \ Training \ Motors 2
SEW减速机电机产品培训
1.1 SEW减速机型号简介-1
Quatro CN Series
R系列——同轴斜齿轮减速电机
Geared Motors Customization Need
M Series Compact High
F系列——平行轴斜齿轮减速电机 K系列——垂直轴斜齿轮-伞齿轮减速电机 S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机 W系列——垂直轴螺旋平面减速电机
Low
6 Torque Range kNm
40 60
650
1200
R系列
Motor Dept. / Gong Fuguang / May 30, 2003
F系列
K系列
S系列
W系列
Driving the world
Marketing \ Training \ Motors 3
SEW减速机电机产品培训
减速电机铭牌举例：
Motor Dept. / Gong Fuguang / May 30, 2003
Driving the world
减速机检修质量标准
减速机检修质量标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
减速机检修质量标准 1. 机体 （1）机盖与机体的剖分面应平整光滑，保证装配严密，可用塞尺检查剖分面的接触密合性，即用小于的塞尺插入深度不得大于剖分面的1/3。 （2）上盖与机体不得有裂纹，装入煤油检查不得有渗漏。 2. 渐开线圆柱齿轮 （1）齿轮不得有毛刺、裂纹、断裂等缺陷。 （2）齿轮啮合处的工作面即齿高与齿宽上的剥蚀现象不大于20％。 （3）齿轮装配后啮合必须正确，其接触面积应符合表1的规定。 （4）齿轮啮合的侧间隙应符合表2的规定。 （5）齿轮啮合的顶尖隙为～（m为法向模数）。 （6）用压铅法检查齿轮的侧间隙和顶间隙如不符合第（4）和第（5）条规定者，可按表2及第（4）条修正中心距来实现 （7）两齿轮的中心距极限偏差应符合表3规定。
（8）齿轮中心线在齿宽上的平行度不大于表4规定 （9）齿轮轮缘的径向跳动不大于表5规定 3. 圆锥齿轮 （1）齿轮必须光滑无毛刺、伤痕、裂纹等缺陷。 （2）齿轮轴中心线夹角极限偏差符合表7规定。 （3）齿轮中心线的位移不大于表8规定，其位移度检查方法见图4。
图1圆锥齿轮中心线位移度的检查方法(4)齿轮啮合的侧间隙应符合表9规定 名称 节圆锥母线长度 ≤50＞50～80 ＞80～120 ＞120～ 200 ＞200～ 320 ＞320～ 500 ＞500～ 800 侧间隙 (5)齿轮啮合的顶尖隙为～。（m为大端模数） (6)齿轮节圆锥顶的位移度不大于表10规定。 精度等级 端面模数 1～＞～6 ＞6～10 ＞10～16 ＞16～30 7－－－ 8 9－－－ (7)用涂色法检查齿轮的啮合区域，正确啮合的接触斑点应布满于大齿轮齿侧面的中间 部分，并接近于小端，其接触面积应符合表11的规定。 名称 精度等级 789 接触面积沿齿高不 少于 （％） 605040 沿齿宽不 少于 （％） 605040 (8)齿轮因啮合不贴实，可在大齿轮上修正齿形来调整，其修正极限面积应符合表12的规定。
建筑起重机械的维护保养制度
舟山市普陀商会大厦工程建筑起重机械维护保养制度 浙江恒大建设集团有限公司 二O一O年五月
舟山市普陀商会大厦 建筑起重机械的维护保养制度 起重机械应当经常进行检查、维护和保养，传动部分应有足够的润滑油，对易损件必须经常检查、维修或更换。对机械的螺栓，特别是经常振动的零件，如塔身连接螺栓应进行检查是否松动，如有松动则必须及时拧紧或更换。 一、机械设备维护与保养 1、各机构的制动器应经常进行检查和调整制动轮的问题，保证灵活、可靠，其间隙保证在0.5至1.0毫米之间。在磨擦面上，不应有污物存在，遇有污物必须用汽油或稀料洗掉； 2、减速箱、变速箱、外啮合齿轮等各部分的润滑以及液压油均按润滑表中的要求进行； 3、要注意检查和部钢丝绳和松股现象，如超过有关规定，必须立即更新。钢丝绳的维护、保养应严格按（GB5144—85）规定； 4、凡开式齿轮传动必须有防护罩，行走开式齿轮因下部有外露部分，因此要经常检查轨道的清洁，使砂粒、泥土等不致进入齿轮，而损坏齿轮； 5、经常检查各部连接情况，如有松动，应预拧紧。塔身连接螺栓应在塔身受压时检查松紧度（可采用旋转臂架的方法去造成受压状态）。所有连接销轴者必须有开口销，并需张开； 6、经常检查各机构动转是否正常，有无噪音，如发现故障，必须及时排除； 7、安装、拆卸和调整回转机构时，要注意保证回转机构行星减速器的中心线与齿轮的中心线平行，其啮合面不小于70%，啮合间隙要合适。 二、液压爬升系统的维护和保养
1、使用液压油润滑表中的规定进行加油和更换，并清洗油箱内部； 2、溢流阀的压力调整后，不得随意变动，每次进行爬升之前，应用油压表检查其压力是否正常； 3、应经常检查各部分管接头是否坚固严密，不准有漏油现象； 4、滤油器要经常检查有无堵塞，检查安全阀在使用后调整值是否变动； 5、油泵、油缸和控制阀如发现渗漏应及时检修； 6、安装和大修后初次起动油泵时，应先检查入口和出口是否接反，转动方向是否正确。吸油管路是否漏气，然后用手试转，最后在规定转速内起动和试动转； 7、在冬季起动时，要开开停停往复数次，待油温上升和控制阀动作灵活后再正式使用。 三、金属结构的维护与保养 1、在运输中应尽量防止构件变形及碰撞损坏； 2、在使用期间，必须定期检修和保养，以防锈蚀； 3、经常检查结构连接螺栓，焊缝以及构件是否损坏，变形和松动等情况； 四、电气系统的维护与保养 1、经常检查所有的电线、电缆是否有无损伤，要及时包扎和更换已损伤的部分； 2、遇到电动机有过热现象要及时停车，排除故障后再继续运行，电机轴承润滑要良好； 3、各部分电刷，其接触面要保持清洁，调整电刷压力，使其接触面积不小于50%； 4、各控制箱、配电箱等经常保持清洁，及时清扫电器设备上的灰尘；
齿轮减速机型号对照表【大全】
齿轮减速机型号对照表 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 有NMRV蜗轮蜗杆减速机、R系列减速机、F系列减速机、K系列减速机、S系列减速机、TKM双曲面减速机、TRC硬齿面减速机、HG直交轴减速机、齿轮减速电机、行星减速机这几种型号。 NMRV蜗轮蜗杆减速机：PC80减速机+RV110减速机+0.75KW刹车电机 R系列减速机：同轴斜齿轮减速机 F系列减速机：F37减速机+KW三相异步电机，也就是平行轴斜齿轮减速机。 K系列减速机：三环式伞齿轮减速机（也是锥齿轮减速机） S系列减速机：斜齿轮蜗轮蜗杆减速机（除了NMRV减速机之外，第二款带自锁功能的减速机） TKM双曲面减速机：TKM38-0.37KW三相异步电动机。 TRC硬齿面减速机：铝合金斜齿轮减速机，箱体材质全是铝合金，耐磨抗压 HG直交轴减速机：也称为直角减速电机，是小型减速机，微型减速机。 齿轮减速电机：卧式齿轮减速机电机，和立式齿轮减速电机 行星减速机：体积非常小，高精密，多数用在机器人上。
齿轮减速机 1、齿轮减速机，结合国际技术要求制造，具有很高的科技含量。 2、节省空间，可靠耐用，承受过载能力高，功率可达90KW以上。 3、能耗低，性能优越，减速机效率高达95％以上。 4、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。 5、经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。 摆线减速机 行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。 产品特点 1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。 2.传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。 3.结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。 4.故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。 5.运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
圆柱齿轮减速器的检修工艺及质量标准
圆柱齿轮减速器的检修工艺及质量标准 1.1．1检修内容 a.清理检查箱体及箱盖。 b.检查测量齿轮磨损及啮合情况，进行修理或更换。 c.检查测量轴承磨损情况，内外套有无松动，必要时进 行更换。 d.检查修理油面指示器。 e.消除设备漏油。 1.1．2 检修工艺
a.拆卸减速器上盖，用柴油或煤油清洗检查箱体有无裂纹和异常现象。 b.打好装配印记（记号应打在容易看到的侧面，不能打在工作面上），拆卸轴承端盖。 c.拆卸上盖螺栓，并检查螺栓有无残缺裂损，将螺母旋到螺杆上妥善保存。 d.将上盖用顶丝顶起，应先检查有无漏拆的螺栓和其它
异常情况，确认无误后，将上盖吊起，放于准备好的垫板上。 e.用塞尺和压铅丝法测量各轴承间隙，每套轴承应多测几点，以最小数值为该轴承的间隙值，并做好记录。 f.将减速机内的润滑油放净，存入专用油桶。 g.齿轮的检修，将齿轮清洗干净，检查齿轮的磨损情况和有无裂纹、断齿、点蚀现象，轻者可修理重者需更换。 h.利用干分表和专用支架，测量齿轮的轴向和径向晃动度。如不符合质量要求，应对齿轮和轴进行检查修理。i.转动齿轮，观察齿轮啮合情况和检查齿轮有无裂纹、剥皮、点蚀等情况，用钢棒敲击法，检查齿轮在轴上的紧固情况。 j.用塞尺或压铅丝的方法测量齿顶、齿侧的间隙，并做好记录。 k.用齿形样板检查齿形。按照轮廓制造样板以光隙法检查齿形。根据测试结果，判断轮齿磨损和变形的程度。l.检查平衡块有无脱落。 m.齿轮需要从轴上卸下时，可用压力机或齿轮局部加热法卸下。 n.齿轮各部尺寸的校核，新齿轮应校核各部尺寸与图纸相符，主要尺寸的测量方法如下： a)用游标卡尺测量齿顶圆直径da
皮带输送机维修技术标准
皮带输送机检修标准 一、皮带输送机检修内容 （1）定修内容 1、检查皮带磨损情况。 2、检查修换上下托辊及支架。 3、检查或更换减速箱润滑油。 4、检查修理防护罩。检查校正联轴器，更换易损件。 5、调整皮带松紧度、清理皮带及机架杂物。 6、检查滚筒磨损情况 7、修换清扫器装置。 8、视情况调整皮带张紧装置 （2）年修内容 1、包括定修内容。 2、检查皮带磨损情况，更换运输皮带。 3、各滚筒组件检查、修理或更换。 4、机架检查、修理或更新。 5、主驱动滚筒应解体检查修理或更换。 6、减速机检查、修理或更换轴、齿轮、机壳。 7、油漆防腐。 8、检查传动装置齿轮啮合及磨损情况。 9、各轴承清洗换油，调整间隙或更换。 10、检查张紧装置的好坏。 二、皮带输送检修方法及技术标准 （1）机架 1、机架检修更换的型钢应与原机架相同，焊接必须牢固中间架接头处左右、高低的偏移均不应超过1mm。 2、机架横向水平度允许偏差1／1000；直线度0.5／1000，机架纵向中心线与安装基准线的重合度允许偏差3mnl。 3、中间架间距的偏差不超过±1.5mm，中间架支腿对水平面的垂直度为3mm／m。 4、机架不得有裂纹或变形，基础或锚点要稳固可靠，固定机架螺栓应牢固，检修完工后投入运行时，机架不得有异常震动和移位。 （2）输送带 1、检查输送带的磨损情况，磨损量大的视情况更换胶带 2、使用过程中定期检查皮带的张力及跑偏情况，酌情调整从动滚筒螺旋张紧器使皮带张力适中并稳定运行，必要时更换 3、更换胶带时，首先要将受料斗非驱动端支腿拆除，拆除头部护罩。再设法将驱动端主梁固定住，松开螺旋张紧器并拆去非驱动侧支腿将皮带从一侧拽出。然后用同样的方法安装。 4、输送带接头后，接头两端输送带中心线在10m范围内的偏差σ≤5mm 5、接最后一个接头时，应将拉紧滚筒在距上极限位置100～150mm处固定，再拉紧输送带，直到空载段输送带挠度小于2/1000L为止。
减速机维修保养制度
山东宇虹新颜料股份有限公司 摆线针轮减速机维护检修规范 1 总则 本规程适用于摆线针轮减速机（以下简称减速机）的维护和检修；摆线针轮减速器的维护检修亦可参照执行。 2 检修间隔期 2.1 检修类别 检修类别分小修、中修和大修三类。 2.2 检修间隔期 检修间隔期见表1 3.1 小修 3.1.1 清洗机体内部油垢及杂物，更换润滑油或润滑脂。 3.1.2 检查，紧固各部位螺栓。 3.1.3 检查、消除各结合面及密封处渗漏油情况。 3.2 中修 3.2.1 包括小修内容 3.2.2 解体检查，清洗全部机件，冲洗机体油垢及杂物。 3.2.3 拆检润滑油及疏通油路。 3.2.4 检查，更换各部轴承（尤其是偏心轴承）及骨架式橡胶油封。 3.2.5 检查，更换浸渍衬垫纸垫、耐油橡胶垫及O型密封环。 3.2.6 检查，更换针齿套、针齿销、输出轴之销轴及销轴套。 3.2.7 找正联轴节，确保减速机轴与被驱动装置轴的同轴度。 3.3 大修 3.3.1 包括中修内容 3.3.2 检查，修复或更换摆线齿轮、针齿壳、输出轴及偏心套等关键件。 3.3.3 检查，修复或更换机座、紧固环、隔离环及凸轮等件。 4 检修前的准备 4.1 技术准备 4.1.1 使用说明书、图样及有关标准等技术资料。 4.1.2 运行、修理、缺陷、隐患、故障、功能失常等记录。 4.1.3 减速机温升、噪声、振动、功率（通过测量工作电压及电流计算）及渗漏等技术性能预检，并记录。 4.1.4 制定中修、大修方案。 4.2 物资准备 4.2.1 需要更换的常用备件：偏心轴承、摆线齿轮、针齿套、针齿销、柱销套、浸清衬垫纸垫、骨架橡胶油封、O型密封环及其它需要更换件。 4.2.2 清洗用油，油盘及需加注润滑油（脂）。 4.2.3 检测工具、量具和拆卸工具。 4.3 安全技术准备 4.3.1 切断电源，标志《禁止开启》警示牌。 4.3.2 易燃、易爆岗位有关措施。
减速器检修工艺处理标准规定
减速器检修工艺规程
. 序言 为进一步规范入厂设备的检修工艺管理，更好完成检修任务，保证设备维修质量、降低材料消耗、提高生产效率和保障安全生产，更好地发挥工艺工作的作用、增强维修能力，特制定本检修工艺规程。
目录 第一章机械部件拆解 (3) 1.整机清理： (3) 2、减速器拆解 (4) 第二章机械部件检测 (5) 减速器检测 (5) 第三章机械部件修复 (7)
1.减速器的检修 (7) 2耦合器及对轮 (9) 第四章机械部件组装 (10) 1.减速器 (10) 第五章整机组装 (11) 第一章机械部件拆解 1.整机清理： 1.1拆解前的准备
1.1.1整机清洗，彻底清理设备表层的煤渣、油渍等； 1.1.2 将清理后的设备搬运至检修区； 1.1.3清理现场工作卫生。 2、减速器拆解 2.1拆卸油堵，将减速器里的齿轮油放尽； 2.2清洁、清洗减速器外部污渍； 2.3拆卸透气帽、黄油嘴； 2.4拆卸减速器上下箱体连接螺栓、定位销； 2.5拆卸减速器二、三、四轴端盖螺栓； 2.6拆卸减速器二、三、四轴端盖（端盖与箱体安装位置做标记）； 2.7拆卸减速器四轴密封壳体； 2.8拆卸减速器上、下箱体视孔盖； 2.9拆卸减速器上箱体； 2.10拆卸减速器一轴总成； 2.11拆卸减速器二轴总成； 2.12拆卸减速器三轴总成； 2.13拆卸减速器四轴总成； 2.14拆卸减速器冷却器；
第二章机械部件检测 减速器检测 1.1轴 1.1.1轴不得有变形、裂纹，不得有锈蚀、损伤； 1.1.2轴上所有配合尺寸、表面粗糙度应满足图纸技术要求，超差 0.02mm可复用，0.02mm以上需修复后方可复用； 1.1.3轴向宽度尺寸对不超过极限尺寸0.04mm可复用，对超过极限尺寸0.04mm应更换； 1.1.4必要时进行无损检测。 1.2齿轮 1.2.1齿轮轮齿不得有断齿，齿面不得有裂纹或剥落、朔性变形、干涉损伤等缺陷； 1.2.2 齿面出现早期点蚀，如不再发展，仍可继续使用。但达到下列情况之一时，不得继续使用。 a. 点蚀区的高度为齿高的100%。 b. 点蚀区的高度为齿高的30%，长度为齿长的40%。 c. 点蚀区的高度为齿高的70%，长度为齿长的10%。 d.麻点的平均直径不得大于2mm。 1.2.3齿面的胶合区当达到齿高的1/3，齿长的1/2时，不得继续使用。对轮齿齿面点蚀严重、麻点直径超过2mm的齿轮不得继续使用； 1.2.4与轴承配合尺寸、表面粗糙度应该满足图纸技术要求，对不
减速机保养检修标准或注意事项
减速机保养检修标准或注意事项 齿轮减速机维护检修规程 1 总则 1.1 适用范围 本规程适用于渐开线圆柱齿轮、齿轮减速机、圆锥齿轮、圆弧齿轮减速器的维护与检修。 1.2 结构简述 本机由机壳、齿轮、轴和轴承等组成。结构形式为剖分全封式。 1.3 技术性能 1.3.1 高速轴的转速不大于3000r/min，工作环境温度为-40~+70℃，适用于正、反两向运转。 1.3.2 传动比为 2.5-50。 2 完好标准 2.1 零、部件 2.1.1 减速机主体零、部件完整齐全。 2.1.2 各部连接螺栓齐全，连接紧固。 2.1.3 安全防护装置齐全、牢固。 2.1.4 各部配合、安装间隙均符合要求。 2.2 运行性能 2.2.1 运行平稳、无异常振动、杂音等不正常现象，温度正常，电流稳定。 2.2.2 润滑良好，油质符合要求，轴承温度符合规定。 2.2.3 性能参数达到设计能力或查定能力。 2.3 技术资料 2.3.1 有总装配图、主要零件及易损配件图。
2.3.2 设备档案齐全、数据准确，包括： a.产品合格证或质量说明书、使用说明书o b.检修记录及验收记录； c.设备缺陷及事故记录。 2.4 设备及环境 2.4.1 器体油漆完整，清洁光亮、外表无灰尘、油垢。 2.4.2 基础整洁，表面及周围无积水、杂物，环境整齐清洁。 2.4.3 各连接面、油位计、视镜、轴封处均无渗漏。 3 设备的维护 3.1 日常维护 3.1.1 保持设备和周围场地洁净，无积次、无油垢。 3.1.2 随时注意减速器在运转中有无异声。 3.1.3 检查有无不正常的振动，温度是否合乎规定。 3.1.4 注意观察减速器的上、下结合面和轴端，有无渗油现象，如有渗漏及时消除。 3.1.5 通过油标尺或油面镜，检查油面应在规定位置，加油时严格执行“三级过滤”。 3.2 定期检查内容 3.2.1 每月测定减速器各轴承部位的振动情况，并做好记录。 3.2.2 大、中修前要进行一次全面状态监测分析。 3.3 常见故障处理方法 设备在运行过程中，遇有下列情况之一应急停车。 a.减速器内发出严重的不正常声音； b.电机电流超过额定值不下降； c.其他任何严重影响安全生产的情况 4 检修周期和检修内容
维修减速机基本要求
维修减速机基本要求 维修减速机基本要求 就潍坊特钢集团有限公司炼铁厂烧结4#制粒用减速机的相关修复事项，做以下基本要求; 一.总则： 1.本要求的适用范围，仅限于潍坊特钢集团有限公司减速机的 维修供货、要求、验收及售后服务等方面。 2.本要求提出的是最低限度的技术要求，并未对一切技术细节 做出规定，也未充分引述有关标准和规范条文，投标方应保 证提供符合本协议书和有关最新工业标准的成熟优质产品及 其服务。对国家有关安全、环保、能源等强制性标准，必须 满足其要求。 3.在签订合同后，招标方保留对本要求提出补充和修改的权利， 投标方允诺予以配合。如提出修改，具体项目和条件由双方 商定。 4.本要求所使用的标准与投标方所执行的标准发生矛盾时，按 较高标准执行。 5.本要求所使用的标准以现行国家标准或国际标准为准，如不 一致时，按较高标准执行。 6.文件的规定，不能免除投标方对供货应承担的责任和义务。 7.招标方对投标方文件的审核不能免除投标方满足订货合同所 应承担的责任。 8.投标方对本要求的任何变更、修改，均应以书面形式提出并 应征得招标方的书面同意。 9.投标方在招标前应详细查看现场使用工况，招标前提供方案 给投标方审核。 10.本要求只在本次维修事宜中有效。
维修减速机基本要求 二、修复内容： 维修减速机SQSDA900-22.61台 三、技术标准： 1、投标方使用最新颁布执行的行业标准。 2、投标方提供产品遵循的主要标准。 四、技术及质量要求： 1.设备解体进行零部件清洗和维护。 2.设备各部位密封件整体更换，选用优质密封件，保证长期使用 无漏油现象。 3.减速机轴承全部更换(哈、瓦、洛原厂正品)。 4.更换已损坏的2轴及3轴。 5.更换散热水管（采用Ф50铜管）。 5.各啮合齿轮对研，保证有足够接触面。 6.检查所有轴承点及机械配合面，如超差，则修复至原设计要求。 箱体部分轴承室配合精度已超标，需进行修复。 7.清洗油路、更换油泵，保证油路不漏油。 8.润滑系统检查、维护。 9.对所有轴及齿轮进行探伤，并出具探伤报告。 10.如拆机检查后发现有其它未明确修复项，投标方应一并给予 修复。投标方需保证修复后的减速机达到新减速机出厂标准。 五、设备出厂检验： 1.设备修复完毕后上试验台对整机进行运转试验。 2.按国标、厂标进行检验并出具相关检验数据报告。 3.检验合格后整机喷漆出厂。 六、验收及考核：
减速机检修质量标准
减速机检修质量标准 1. 机体 （1）机盖与机体的剖分面应平整光滑，保证装配严密，可用塞尺检查剖分面的接触密合性，即用小于的塞尺插入深度不得大于剖分面的1/3。 （2）上盖与机体不得有裂纹，装入煤油检查不得有渗漏。 2. 渐开线圆柱齿轮 （1）齿轮不得有毛刺、裂纹、断裂等缺陷。 （2）齿轮啮合处的工作面即齿高与齿宽上的剥蚀现象不大于20％。 （3）齿轮装配后啮合必须正确，其接触面积应符合表1的规定。 （4）齿轮啮合的侧间隙应符合表2的规定。 （5）齿轮啮合的顶尖隙为～（m为法向模数）。 （6）用压铅法检查齿轮的侧间隙和顶间隙如不符合第（4）和第（5）条规定者，可按表2及第（4）条修正中心距来实现 （7）两齿轮的中心距极限偏差应符合表3规定。
（8）齿轮中心线在齿宽上的平行度不大于表4规定 （9）齿轮轮缘的径向跳动不大于表5规定 3. 圆锥齿轮 （1）齿轮必须光滑无毛刺、伤痕、裂纹等缺陷。 （2）齿轮轴中心线夹角极限偏差符合表7规定。 （3）齿轮中心线的位移不大于表8规定，其位移度检查方法见图4。
≤200＞200～320 ＞320～500 ＞500～800 71～16 81～16 9～16 图1圆锥齿轮中心线位移度的检查方法 (4)齿轮啮合的侧间隙应符合表9规定 名称 节圆锥母线长度 ≤50＞50～80 ＞80～120 ＞120～ 200 ＞200～ 320 ＞320～ 500 ＞500～ 800 侧间隙 (5)齿轮啮合的顶尖隙为～。（m为大端模数） (6)齿轮节圆锥顶的位移度不大于表10规定。 精度等级 端面模数 1～＞～6 ＞6～10 ＞10～16 ＞16～30 7－－－ 8 9－－－ (7)用涂色法检查齿轮的啮合区域，正确啮合的接触斑点应布满于大齿轮齿侧面的中间 部分，并接近于小端，其接触面积应符合表11的规定。 表11 名称 精度等级 789 接触面积 沿齿高不 少于（％） 605040沿齿宽不605040
减速器验收标准
减速箱的验收标准 通过这段时间对公司的减速箱的检查及从网上找到的一些有关于减速箱的入库验收检测项目及安装中的注意事项，还有日常中的保养项目。具体如下： 一、外观方面检查； 二、空载、温升试验； 三、轴承间隙试验； 四、箱体振动的测量试验； 五、轴的振动位移的测量试验； 六、安装和调整的要求 七、减速箱日常检查及保养 一、外观方面检查 1、通过目测进行检验，外观应光泽，喷漆均匀合口，端盖、上下 盖等螺柱是否齐全；是否打铭牌、铭牌内容是否清晰、正确。 2、箱体剖分面之间不允许填任何垫片，但可以涂密封胶或水玻璃 以保证密封； 3、装配时，在拧紧箱体螺栓前，应使用0.05mm的塞尺检查箱盖和 箱座结合面之间的密封性； 4、轴伸密封处应涂以润滑脂。减速机各密封装臵应严格按要求安 装。
二、空载、温升试验 按规定的油量加足清洁的润滑油，在额定的转速下进行正、反向空载试运行。试运行时间应当在半小时间以上，并应符合下列要求： 1、各联结件、紧固件不得有松动现象。 2、各密封处、接合处不得有漏油、渗油现象。 3、减速机运转应平衡正常，不得有冲击、振动以及异常的噪音。 4、油泵工作正常，油路畅通无阻。 减速机空载试运行合格后，应当对其进行负载试运行。负载在试验应在额定的转速下，分别按减速机额定栽荷的25%、50%、75%、100%分四个阶段慢慢加载。而每个阶段运行的时间以润滑油温升稳定为准，并连续运转3h后油温不超过100℃若减速箱本身有冷却系统的，油温应不超过90℃. 三、轴承间隙试验 在调整差速器轴承间隙时，可以用检测靠表测量差速器轴向动量，间隙留量可参用近年交通部颁发的部标或国标。如果一无检测条件，二无参用数据，要调整轴承间隙可参考以下方法进行:先将差速器轴承调整螺母按相对方向调紧，直到差速器轴承不能转动为止，或在半浮式后桥壳差速器轴承止推面底部加足垫圈，以不让差速器抽承转动为止。然后以。0.05-0.08毫米薄厚的垫片逐渐拆垫或松动螺母，使差速器在其位臵上转动自如，达到用手拨转一次能转1-2转为好。但必
减速机标准
各类型减速机标准 双圆弧圆柱齿轮基本齿廓（GB/T12759-1991） ZSY、ZSZ硬齿面中硬齿面圆柱齿轮减速机（JB/T8853-2001） LZ型弹性柱销齿式联轴器（GB/T5015-2003） LZZ型带制动轮弹性柱销齿式联轴器（GB/T5015-2003） LZJ型接中间轴弹性柱销齿式联轴器（GB/T5015-2003） LZD型锥形轴孔弹性柱销齿式联轴器（GB/T5015-2003） LX型弹性柱销联轴器（GB5014-2003） LXZ型带制动轮弹性柱销联轴器（GB5014-2003） YK系列圆锥—圆柱齿轮减速机（YB/T050-93） QJ－D型起重机底座式减速机（JB/T8905.2-1999） QJ型起重机减速机（JB/T89051-1999） QJ－T型起重机套装式减速机（JB/T8905.4-1999） QJ－L型起重机立式减速机（JB/T8905.3-1999） JPT型渐开线圆柱齿轮减速器（JB/T10244-2001） KPTH型渐开线圆柱齿轮减速器（JB/T10243-2001） GS系列高速渐开线圆柱齿轮箱（JB/T7514-94） S系列斜齿-蜗杆减速器（Q/ZTB04-2000） PGB型立式行星齿轮减速器（GB/T11870-1989） 谐波齿轮减速器（SJ2604-85） 滚柱活齿减速器（JB/T6137-92） ZY、ZZ系列圆柱齿轮减速器（JB/T8853-1999） ZQ、ZQH型圆柱齿轮减速器（JB1585-75） TP型平面包络环面蜗轮减速器（JB/T9051-1999） 圆柱齿轮减速器标准中心距（GB/T10090-1988） ZLY、ZLZ硬齿面中硬齿面圆柱齿轮减速机（JB/T8853-2001） ZDY、ZDZ硬齿面中硬齿面圆柱齿轮减速机（JB/T8853-2001） CW系列圆弧圆柱蜗杆减速器（JB/T7935-1999） ZC1型双级蜗杆及齿轮-蜗杆减速器（JB/T7008-1993） SCW轴装式圆弧圆柱蜗杆减速机（JB/T6387-1992） WD型圆柱蜗杆减速机（JB/ZQ4390-79） CW系列圆弧圆柱蜗杆减速器（GB9147-88） WH系列圆弧圆柱蜗杆减速机（JB2318-79） SB系列双摆线针轮减速机（JB/T5561-1991） Z系列行星摆线针轮减速机（JB/T2982-1994） 带轮的材质、表面粗糙度及平衡（GB11357-89） 普通V带（GB1171-89） V带传动额定功率的计算（GB11355-89） 锥齿轮胶合承载能力计算方法（GB11367-89） 船用立式行星减速器（GB11870-89） NGW型行星齿轮减速器（JB1799-76） 平面包络环面蜗杆减速器（ZBJ19021-89）
工厂设备保养制度
工厂设备保养制度 混流泵维护保养制度 一级保养：由操作工进行，维修工协助。 1．检查并补加填料。 2．检查轴承并加油。 3．检查联轴器。 4．检查或修理放气阀门。 5．检查外部紧固情况。 二级保养：由维修工进行，操作工协助配合，除完成一级保养项目外，尚需： 1．清洗混流泵内外部，并加油。 2．更换填料，检查护轴套。 3．清洗、检查或更换轴承，并换油。 4．检查或更换泵轴，调整叶轮间隙(0.37—0.78)。 5．检查并调整泵轴与电机同轴度。 6．检查并调整联轴节间隙，检查或更换胶套。 7．检查并修理各部分密封。 8．按电气系统保养规范保养检查起动柜和电动机
旋转格栅维护保养制度 一、严格按旋转栅操作要求开动格栅，并定时检查其运转状况。 二、每天将格栅刮板，链条、链轮及格栅本体上的污物清理干净。 三、每班将格栅后方的渣物清除干净。 四、每周对两链条注钙基黄油一次(加油时间为链条持续旋转一圈)。 五、每月检查一次链条张紧度，必要时进行调整。 六、格栅如长期不使用，每天应将链条开动两次，每次15分钟。 七、格栅如发生卡住不能运转，必须于当日或次日找出原因及时解决，恢复正常运转。 型压缩机维护保养制度 一、本压缩机为连续运行设备。为确保设备的维护；保养，每周四停机二小时，对压缩机进行检查、维护、保养。 二、每次开动压缩机前，要检查传动箱油位是否符合要求，不足时按规定加足。 三、严格按操作规程起动关闭压缩机。起动后，操作者对机器监视半小时以上。关机时，关闭主电机后必须让辅助驱动部分继续运转至自动停止，方可关闭电源。 四、严禁连续起动主电机，两次起动必须间隔l小时以上。 五、压缩机运行时，操作人员必须经常检查压缩机的工作情况，注意油温、油压的变化，声音有无异常、有无不正常震动，如有异常，应立即报告生产科派员检查、处理。 六、为保持设备的工作性能及安全运行，严禁来经厂部批准自行改变

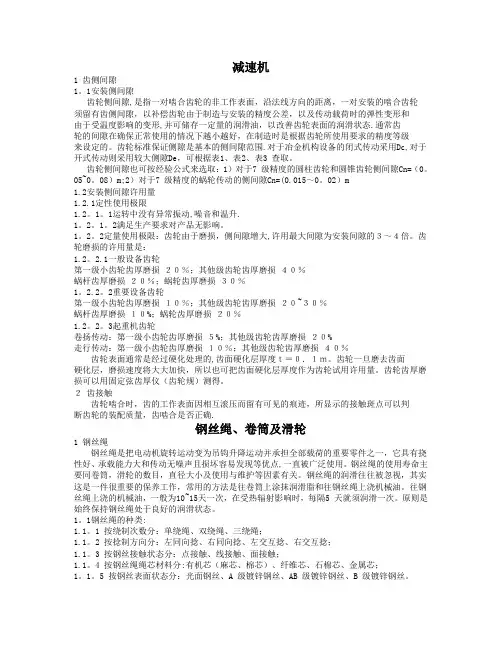

减速机通用设备维修技术标准
