井下接地保护要求
煤矿井下保护接地装置的安装、检查、测定工作细则
一、总则
1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。
2、36V以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。
在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。
3、所有必须接地的设备和局部接地装置，都要和总接地网连接。
4、主接地极应浸入水仓中，主、副水仓必须各设一块。矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。
5、在下列地点应装设局部接地极：
①每个采区变电所(包括移动变电站和移动变压器)。
②每个装有电气设备的硐室和单独装设的高压电气设备。
③每个低压配电点或装有3台以上电气设备的地点。
④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。
7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。
8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过2Ω。
9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。
10、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连。禁止将几台设备串联接地，也禁止将几个接地部分串联。
11、接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。采区配电点及其它机电硐室的辅助接地母线，应采用断面不小于25mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。
12、连接导线、接地导线应采用断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。额定电压低于或等于127V的电气设备接地导线、连接导线，可采用断面不不小于6mm2的裸铜线。
13、严禁采用铝导体作为接地极、接地母线、辅助接地母线、连接导线和接地导线。
14、未镀锌的铠装电缆的钢带(或钢丝)要定期进行防腐处理，1～2年应涂刷一次。
15、从任意一个局部接地装置处所测得的总接地电网的电阻值，不应超过2Ω。
每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线(或其它相当接地导线)的电阻值，都不得超过1Ω。
16、本细则仅适用于煤矿井下的保护接地系统。
二、井下接地装置的安装
㈠、保护接地的接地极
1、主接地极
①主、副水仓的主接地极和分区的主接地极、均应采用面积不小于0.75 m2，厚度不小于5mm的钢板。如矿井水为酸性时，应视其腐蚀性情况适当加大其厚度或镀上耐酸金属或采用其他耐腐蚀钢板。
②安装主接地时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。
2、局部接地极
①埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6 m2，厚度不小于3mm 的钢板。
②埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面，并必须埋设在潮湿地方。
如果埋设有困难时，可用两根长度不得小于0.75m，直径不得小于22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mm的透眼，两根铁管均垂直于地面，并必须埋设在潮湿的地方。两管之间相距5m以上，且在与接地网连接前，必须
实测由两根铁管经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于80Ω。
㈡、固定电气设备的接地方法
1、变压器的接地，应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上。如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线(或辅助接地母线)上。
2、电动机的接地，可直接将其外壳的接地螺钉接到接地母线(或辅助接地母线)上。橡套电缆应将专用接地芯线与接线箱(盒)内的接地螺钉连接。如用铠装电缆时，应将端头的铠装钢带(钢丝)、铅皮同外壳的接地螺钉连接。禁止把电机的底脚螺栓当作外壳的接地螺钉使用。
3、高压配电装置的接地，应将各进、出口的电缆头接地部分(铠装、铅皮或接地芯线头)分别用独立的连接导线连接到配电装置的接地螺钉上，然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接，最后连接到接地母线(或辅助接地母线)上，也可将电缆头的接地部门直接与接地母线(或辅助接地母线)相连。
4、井下各机电硐室、各采区变电所(包括移动变电站和移动变压器)及各配电点的电气设备的接地，除通过电缆的铠装层、屏蔽层或接地芯线与总接地网相连外，还必须设置辅助接
地母线。其所有设备的外壳都必须用独立的连接线接到辅助接地母线上。辅助接地母线还必须用接地导线与局部接地极连接。
5、井下中央变电所所有设备的接地，除与电缆的接地部分接地外，其外壳均分别用独立的连接导线直接与连接主、副水仓中主接地极的接地母线相连接。
6、电缆接线盒的接地，应将接线盒上的接地螺钉直接用导线与局部接地极相连接。
接线盒两端铠装电缆的接地，用绑扎方法通过与接地导线相连接的连接导线把两端电缆的铅皮层和钢带(钢丝)层连接起来。
接线盒两端电缆头的钢带层和铅皮层用连接导线绑扎时。应沿电缆轴向把铅皮二等或三等分割开并倒翻180度，把铅皮贴在钢带上，铅皮与钢带接触处应打磨光洁，沿电缆轴向绑扎长度不得小于50mm。
㈢、移动电气设备的接地方法
1、移动电气设备的接地，是利用橡套电缆的接地芯线来实现的。接地芯线的一端和移动电气设备进线装置内的接地端子相连，另一端和起动器出线装置中的接地端子相连。接地芯线和接地端子相连时，务使接地芯线比主芯线长一些。起动器外壳与总接地网或局部接地极相连。
2、移动变电站的接地，应先将高、低压侧橡套电缆的接
地芯线分别接到进线装置的内接地端子上，用连接导线将高压侧电线引入装置上的外接线端子与高压开关箱上的外接地端子连接牢固。再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到接地母线(或辅助接地母线)上。
㈣、接地线的连接和加固
1、接地母线与主接地极的连接要用焊接。接地导线与接地母线的连接最好用焊接，无条件时，可用直径不小于10mm的镀锌螺栓加防松装置拧紧连接，连接处应镀锡或镀锌。用裸线绑扎时，沿接地母线轴向绑扎长度不得小于100mm。
2、在混凝土及料石砌碹的机电硐室里，接地母线或辅助接地母线应用铁钩或卡子固定在接近地面的碹墙上。
三、接地装置的检查和测定
㈠、保护接地的检查
1、有值班人员的机电硐室和有专人操作的电气设备的保护接地，每班必须进行一次全面检查。其它设备的保护接地，由维修人员进行每周不少于一次的全面检查。发现问题，立即处理，并应及时记录，处理不了的应向有关领导汇报。
2、电气设备在每次安装或移动后，应详细检查电气设备接地装置的完善情况。对那些震动性大及经常移动的电气设备，应特别注意，随时加强检查。
3、检查发现接地装置有损坏时，应立即修复。电气设备的保护接地装置未修复前禁止受电。
4、每年至少对主接地极和局部接地极详细检查一次，如发现接触不良或严重锈蚀等缺陷，应立即处理或更换，并应测其接地电阻值。主、副水仓的主接地极不得同时提出检查，必须保证一个工作。矿井水含酸性较大时，应适当增加检查次数。
㈡、接地电阻的测定
1、井下总接地网的接地电阻的测定，要有专人负责，每季至少一次；新安装的接地装置，投入运行前，测其接地电阻值，并必须将测定数据记入接地电阻测试记录。
2、在有瓦斯及煤尘爆炸危险的矿井内进行接地电阻测定时，应采用本质安全性接地摇表，如采用普通型仪器时，只准在瓦斯浓度1%以下的地点使用，并采取一定的安全措施。
湖南XXX煤业有限公司
机电部
2012-2-8
重复接地、工作接地、保护接地的概念
重复接地、工作接地、保护接地的概念 重复接地就是中性点直接接地的系统中，零干线的一处或多处用金属导线连接接地装置。低压三相四线制中性点直接接地线路中，施工单位在装置时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。零线重复接地能够缩短故障继续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。中国电工网学习园地。 维护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了什么叫工作接地? 工作接地就是变压器处中性点接地，维护接地是设备金属外壳经接地线接到接地体上，维护接零就是金属外壳接保护零线，重复接地就是维护零线（就是由中性点引出的接到金属外壳零线）隔一段距离接地。 TN-C系统和TN-C-S系统中，为使电路或设备达到运行
的要求的接地，如变压器中性点接地。该接地称为工作接地或配电系统接地。 工作接地的作用是坚持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所发生过电压的危险性。如没有工作接地则当10kV高压窜入低压时，低压系统的对地电压上升为5800V左右。 当配电网一相故障接地时，工作接地也有抑制电压升高的作用。如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。如有工作接地，由于接地故障电流经工作接地成回路，对地电压的漂移”受到抑制，线电压0.4kV配电网中。中性点对地电压一般不超过50V另外两相对地电压一般不超过250V 什么叫保护接地? 维护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备平安而进行的接地。所谓维护接地就是将正常情况下不带电，而在绝缘资料损坏后或其他情况下可能带电的电器金属局部（即与带电局部相绝缘的金属结构局部）用导线与接地体可靠连接起来的一种维护接线方式。接地维护一般用于配电变压器中性点不直接接地（三相三线制）供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不逾越平安范围。
井下电气设备保护接地装置技术标准
井下电气设备保护接地装置技术标准 一、技术内容及要求： 1、电压在36V以上和由于绝缘损坏可能带有危险电源的电气设备的金属外壳，构架，铠装电缆的细带（或钢丝），铅皮或屏蔽护套必须有保护接地。 2、所有必须接地的设备和局部接地装置，都要有总接地网相连。 3、主接地极应浸入水仓中，主、副水仓必须各设一块，矿井有几个水平时，每个水平总接地网都要与主、副水仓中的主接地极连接。 4、主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。 5、下列地点必须装设局部接地极： 1) 、每个采区变电所（包括移动变电站和移动变压器） 2）、每个装有电气设备的铜室和单独装设的高压电气设备 3）、每个低压配电点或装有三台以上电气设备的地点 4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 5）、连接动力铠装电缆的每个接线盒以及变压器电缆连接装置。
6、局部接地极可设置于巷道水沟内或其他就近的潮湿处。 7、严禁井下配电变压器中性点直接接地。 8、每台设备均必须用独立的连接导线与接地网相连，禁止将几台设备串联接地。 9、设置在水沟中的局部接地极应用面积不小于0.6M2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。 10、设置在其他地点的局部接地极，可用直径不小于35mm长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并垂直埋入底板；也可用直径不小于22mm 长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不小于0.75m。 11、接地线及变电所的辅助接地母线，应采用断面，不小于50mm2的裸铜线，断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。 12、采区配电点及其它机电峒室的辅助接地母线，应采用断面不小于25mm2的铜线，断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。 13、连接导线，接地导线应采用截面不小于25mm2的裸铜线，断面不小于50mm2的镀锌铁线或厚度不小于4mm、断
井下接地保护要求
煤矿井下保护接地装置的安装、检查、测定工作细则 一、总则 1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。 2、36V以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。 在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。 3、所有必须接地的设备和局部接地装置，都要和总接地网连接。 4、主接地极应浸入水仓中，主、副水仓必须各设一块。矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。 5、在下列地点应装设局部接地极： ①每个采区变电所(包括移动变电站和移动变压器)。 ②每个装有电气设备的硐室和单独装设的高压电气设备。 ③每个低压配电点或装有3台以上电气设备的地点。 ④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 ⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。 7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。 8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过2Ω。 9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。 10、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连。禁止将几台设备串联接地，也禁止将几个接地部分串联。 11、接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。采区配电点及其它机电硐室的辅助接地母线，应采用断面不小于25mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。 12、连接导线、接地导线应采用断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。额定电压低于或等于127V的电气设备接地导线、连接导线，可采用断面不不小于6mm2的裸铜线。 13、严禁采用铝导体作为接地极、接地母线、辅助接地母线、连接导线和接地导线。 14、未镀锌的铠装电缆的钢带(或钢丝)要定期进行防腐处理，1～2年应涂刷一次。
接地作用和接地原理方法
l）接地的作用 接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。 ①保护接地 保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。 ②工作接地 工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。 ·机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。 ·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 ·屏蔽接地（模人信号的屏蔽层的接地）。 ·本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容，如图3．413所示：该图是一个齐纳式安全栅的接地原 理图。
安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。 值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。 除了上述几种接地外，在很多场合下容易引起混乱的还有一个供电系统地，也叫交流电源工作地，它是电力系统中为了运行需要设的接地(如中性点接地）。 （l）接地要求和方法： 上面介绍了六种接地：供电系统地、保护地、逻辑地、屏蔽地安全栅地、信号回路地。对这六种接地，各家有各家的要求，虽然大都强调一点接地，接地电阻必须小于1欧姆等，但具体内容上差别很大，下面给出几个例子介绍常遇到的接地要求和方法。 ①供电系统地：在很多企业，特别是电厂、冶炼厂等，其厂区内有一个很大的地线网，而通常供电系统的地是与地线网连在一起的。有的厂家强调计算机系统的所有接地必须和供电系统地以及其它（如避雷地）严格分开，而且之间至少应保持15m以上的距离。为了彻底防止供电系统地的影响，建议供电线线路用隔离变压器隔开。这对那些电力负荷很重，而且负荷经常启停的单位是应注意的。从抑制干扰的角度来看，将电力系统地和计算机系统的所有地分开是很有好处的，因为一般电力系统的地线是不太干净的。但从工程角度来看，在有些场合下单设计算机系统地并保证其与供电系统地隔开一定距离是很困难的，这时可以考虑能否将计算机系统的地和供电地共用一个，这要考虑几个因素： ·供电系统地上是否干扰很大，如大电流设备启停是否频繁，对地产生的干扰是否大；·供电系统地的接地电阻是否足够小，而且整个地网各个部分的电位差是否很小，即地网的各部分之间是否阻值很小（＜1W） ·DCS的抗干扰能力以及所用到的传输信号的抗干扰能力，例如有无小信号(电偶，热电阻）的直接传输等。 ②所有计算机接线涉及到的接地采用一点接地方式，在这一点上，也有很多争议。有的厂 家系统提出几个地：逻辑地、屏蔽地（又叫模拟地）、信号地、保护地分别自己接地在地上打接地装置，而大部分系统则指出各种地在机柜内部自己分别接地，汇于一点，然后用较粗的导体（铜）将各汇地点朕起来，接到一个公共的接地体上。这里有几点需要注意：DCS 本身是由多台设备组成的，除了控制站以外，还包括很多外设，而且数据也不止一台，这就涉及到了多台设备，多种接地的问题。此外，一般的DCS的供电是各站（控制站，操作站等)用专门一条线单独供电，即彼此之间不相互供电。图3．4．14是一种常用的多站接地图。
(整理)保护接地规范标准.
井下保护接地标准细则
一、保护接地概念 电气设备的金属外壳在绝缘损坏时有可能带电。漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。 二、保护接地要求 电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。 接地网上任一保护接地点的接地电阻不得超过2Ω。 三、保护接地标准 1、主接地： （1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。 主接地极应在主、副水仓中各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。 在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。 （2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。 2、局部接地： 在下列地点应装设局部接地极： （1）、每个采区变电所（包括移动变电站和移动变压器）。
（2）、每个装有电气设备的硐室和单独装设的高压电气设备。 （3）、每个低压配电点或装有3台以上电气设备的地点。 （4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 （5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 要求: 埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15o)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15o），并必须理设于潮湿的地方，两管之间相距5m 以上。如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6 : l。 采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢。
接地装置的种类及作用
接地的种类及作用探讨 电化四段张彬 摘要：在供电系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是人身安全及保护用电器的主要措施。在日益发生的自然雷害面前我们特别论述防雷的危害性、重要性、必要性。 关键词：供电系统接地防雷、电磁脉冲防护LEMP 电子(逻辑)接地 正文： 通过近一段时间在对现场设备及临时电网的维修与维护，发现许多问题的发生及一些最终的解决方法都是与接地有密切关系的，也让我彻底改变了从前对供电系统及用电设备接地不重视、有时候则有要不要没有关系的想法，让自己总是停留在一个业余者的角度上。通过认真地请教、查询资料等途径，来充实自己。在电力系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是保护人身安全及用电器的主要措施。供电系统和电气设备的某一部分与大地做金属性的良好接触，称为接地。按接地的目的可分为：工作接地、保护接地、保护接零以及防雷接地。特别论述配电网接地制式与建筑物电气设备的电磁兼容问题；接地网的电阻值及接地网的结构在防雷中的作用；外部防雷和内部防雷两个子系统的放电过程；指出了接地技术中的宣传误导。 一、接地分类及作用 1、工作接地 在正常或异常情况下，为了保证正常且可靠地运行，必须将供电系统中的某点与地做可靠的金属连接，称为工作接地。如变压器的中性点与接地装置的可靠金属连接等。其作用：①降低人体的接触电压，在中性点对地绝缘的系统中，当一相接地，而人体又触及另一相时，人体将受到线电压，但对中性点接地系统，
人体受到的为相电压。②迅速切断故障设备。在中性点绝缘的系统中，一相接地时，接地电流仅为电容电流和泄漏电流，数值很小，不足以使保护装置动作以切断故障设备。在中性点接地系统中，发生碰地时将引起单相接地短路，能使保护装置迅速动作以切断故障。③减轻高压窜人低压的危险。 2、保护接地 在正常工作状态下，各种电器的外壳是不带电的。但由于某些原因，造成设备绝缘损坏后可能使外壳带电，人或动物一旦接触到这种外壳带电的设备就有触电的危险。为了防止这种现象出现时危及人身安全，将电器设备正常时不带电的金属外壳、配电装置的金属部分同大地做良好的电气连接，称作保护接地。图1，设备外壳不接地。当故障时，由于带电线路对地电容存在，将产生电容电流。又因为设备外壳与大地间的接触电阻较大，若忽略其分流作用，则故障电流将全部由地中经人体返回设备外壳。即人体中的电流为：Ir=Ijd。由于人触电的危害程度主要决定于通过人体的电流。人体最小的感觉电流工频约为1mA，直流约为5mA。当工频电流超过10mA时，手已难于摆脱电源；当超过50mA且触电时间超过15~30s，即可致命，所以，在绝缘损坏时，人碰触到电器设备外壳是很危险的。若要使人们触及绝缘损坏的电器设备外壳不遭受触电的危险，关键是减少设备外壳与大地间的接触电阻，使流过人体的电流在安全要求的允许范围内。保护接地的目的就在于此。如图2所示，采用保护接地后，流入人体的电流为：Ir=Ijd*rjd/（r r+r jd）。式中：Ijd----接地电流（A）；Ir----流入人体电流（A）； rjd----接地电阻（Ω）；r r----人体电阻（Ω）。由于人体电阻远大于接地电阻,则上式可以简化为：Ir= rjd/r r。流过人体的电流Ir与接地电阻rjd和接地电流Ijd成正比。因此，为了保证人身安全，应设法尽量减少接地电阻和故障电流的值。
关于规范井下接地保护装置的安装设置标准
关于规范井下接地保护装置的安装设置标准： 一、主接地极： 1、设置地点：井下中央水泵房主、副水仓中个一块，已便于检查时，另一块能够起到保护作用。 2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。 3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢； 二、局部接地极： 1、以下地点应装设局部接地极： （1）采区变电所(包括移动变电站和移动变压器)。 （2）装有电气设备的硐室和单独装设的高压电气设备。 （3）低压配电点或装有3台以上电气设备的地点。 （4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。 （5）连接高压动力电缆的金属连接装置。 2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2
根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。 3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。 三、辅助接地极： 1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极， 2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。 3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。 四、接地极埋深检验及管理： 按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：
保护接地规范标准
保护接地标准细则 一、保护接地概念： 电气设备的金属外壳在绝缘损坏时有可能带电。漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。 二、保护接地要求： 电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。 接地网上任一保护接地点的接地电阻不得超过2Ω。 三、保护接地标准： 1、主接地： （1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。 主接地极应在主、副水仓中各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。 在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。 （2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。 2、局部接地： 在下列地点应装设局部接地极： （1）、每个采区变电所（包括移动变电站和移动变压器）。 （2）、每个装有电气设备的硐室和单独装设的高压电气设备。 （3）、每个低压配电点或装有3台以上电气设备的地点。 （4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 （5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 要求: 埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15o)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15o），并必须理设于潮湿的地方，两管之间相距5m 以上。如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6 : l。 采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢。 四、固定电气设备的接地方法： （1）、变压器的接地，应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线（或辅助接地母线）上，如图 5 所示。
“三大保护”的作用
1、过电流保护的作用 当供电线路中发生短路事故时，由短路保护装置起作用来切断电源，可防止事故的发生。发生过电流事故时由过电流继电器或过流--过热继电器动作来实现过电流保护，或者在功率较大的设备上安装软启动装置来降低启动电流，以达到保护电动机的目的。熔断器有一相熔断；电缆与电动机开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落都能造成断相事故，防止这类事故的措施是采用晶体管断相过载保护装置，由断相保护电路来实现保护。 2 、漏电保护的作用 （1）当系统漏电时能迅速切断电源； （2）当人体接触一相火线或带电物体时，在人体还未受到损伤前，即切断电源； （3）可以防止电气设备及供电线路的绝缘因受潮或者受到损伤时，发生漏电甚至发展到相间短路事故的发生； （4）对电网对地的电容电流进行有效的补偿，以减少漏电电流的危害；能不间断地监视被保护电网的绝缘状态。 3、保护接地的作用 （1）当人身触及带电的设备外壳时，人体与接地装置构成并联电路，由于保护接地电阻小，而人体电阻值大得多，所以大部分漏电电流通过接地装置流入大地，大大的减少了通过人体的直接漏电电流，这样降低了对人体的触电电流，就降低了对人体的触电危险。 （2）能减少直接漏电电流，从而减少了因漏电电流产生的电火花能量，因而也就减小了电火花引爆瓦斯、煤尘的可能性。 （3）对于无选择性的漏电保护装置，保护接地可使一相接地故障易于查找。 过电流保护 （一）概念、原因与危害 所谓过电流是指流过电气设备和电缆的电流超过了它们的额定值。电气设备和电缆出现过电流后，一般会引起它们过热，严重时会将它们烧毁，甚至引起电火灾和瓦斯、煤尘爆炸，对煤矿井下危害极大，必须加以预防。 煤矿井下常见的过电流故障有短路、过负荷、断相。 短路——是指电流不流经负载，而是经过电阻很小的导体直接形成回路，特点是电流很大。能够在极短的时间内烧毁电气设备，甚至引起火灾或引燃井下瓦斯、煤尘，造成瓦斯、煤尘爆炸事故。短路电流还会产生很大的电动力，使电气设备遭到机械性损坏，短路还会引起电网电压急剧下降，影响电网中的其它用电设备的正常工作。由此可见，短路故障是最危险的过电流。特别是煤矿井下，电气设备和电缆的绝缘容易遭到破坏，所以发生短路的可能性比地面大得多，因而应加强对电气设备和电缆绝缘的维护及检查，并设置短路保护装置。 过负荷——是指流过电气设备和电缆的实际电流超过其额定电流，而且过电流的
接地保护系统安设标准
察哈素煤矿井下电气设备 局部接地与辅助接地安设标准 一、安设接地范围 1、三台及三台以上的电气设备配电点必须安设外接地线。 2、高压馈电开关、低压馈电开关与照明综保必须安设辅助接地线。 3、高压电气设备必须全部安设外接地线。 二、接地极（包括局部接地极、辅助接地极） 1、局部接地极与辅助接地极统一采用直径42mm,长度为1.5米的镀锌钢管，钢管上钻48个直径5mm的孔。接地极上端用钢板封堵，钻直径为14mm的一个中心孔。接地螺栓距离接地极顶端50mm。局部接地极打入底板长度不低于1.4米，上端露出底板不超过0.1米，垂直偏差不大于15°，。 2、局部接地极及辅助接地极原则上安设在巷道非行人侧，距巷帮不超过200mm，若特殊原因安装在行人侧的应保证行人通道宽度不小于700mm。电气设备与接地母线连接统一由电气设备外壳左侧（风机开关在里侧）的接地螺栓引出连接导线。 三、接地线（包括局部接地母线、接地线、辅助接地母线、辅助接地线、） 1、局部接地母线采用宽度为40mm厚度为3mm的镀锌扁铁，每隔500mm钻一个￠13mm的孔。并使用专用托架固定，距离底板300mm，悬挂点间隔距离为1米。托架采用M8膨胀螺栓固定，局部接地母线长度应超过开关200mm以上。与接地极连接时，必须使用统一加工的拐铁。接地母线托架材料与接地母线相同，尺寸附图。 2、辅助接地线采用截面不小于10mm2的铜芯电缆，辅助接地线不允许有明接头，辅助接地母线不允许用裸导线，放在接地母线下方与接地母线平行架设，用塑料扎带捆扎。
3、接地线采用铜线时截面不小于25 mm2，两端必须压接合适的铜线鼻子。使用扁铁时截面不小于50mm 2。用M12×30镀锌螺栓与接地母线垂直连接。 四、其他 1、接地线与接地母线采用M12×30镀锌螺栓连接，严禁2台或2台以上电气设备的接地导线共用一个接地螺栓，同一配电点的接地线规格和材质必须相同。禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。 2、接地装置内涉及的扁铁、钢管、螺栓、螺母、平垫、弹垫均为镀锌件。使用螺栓连接的部位，必须保证平垫、弹垫、螺栓、螺母齐全、紧固，且选型合适。连接部位的螺栓头必须在里侧，平垫、弹垫、螺母在外侧。 3、配电点10米范围内接地线应统一接到一个局部接地母线上，接地母线中间严禁采用异型接地线连接。接地母线线采用螺栓连接时，搭接长度不小于100mm，采用焊接时搭接长度不小于50mm，搭接面四周全部焊接。三台或三台以上电气设备必须安设接地极（包括五小电气）。 4、检查中发现接地极、接地母线、接地导线及连接螺栓锈蚀严重，连接部位脱落、松动、接地极被挖出或其他不符合规定的现象时，应立即修复或更换。接地装置不完善、不完好、不合格的电气设备禁止送电运行。 5、接地极上应悬挂责任牌，写明责任人，接地电阻测量日期 附图：1、接地极和拐铁及托架图 2、接地线连接图 3、接地线与设备连接示意图 4、接地线悬挂示意图
煤矿井下接地装置管理规范
煤矿井下接地装置管理规范 煤矿井下接地装置管理规范 一、适用范围 本标准适用于煤矿井下所有接地装臵。 二、依据文件 《煤矿安全规程》(2009) 《煤矿井下保护接地装臵的安装、检查、测定工作细则》(1998) 《煤矿井下低压检漏保护装臵的安装、运行、检查、测定工作细则》(1998) 三、总则 1、保护接地：是为了避免由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，造成人身触电事故的发生。辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。 2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线(电缆接地芯线)与接地网可靠连接。 具有检漏保护且具有漏电试验功能的低压开关，必须设臵辅助接地系统。 3、所有必须接地的设备和局部接地装臵，均要与总接地网连接(检漏装臵用的辅助接地系统除外)。 4、下列地点必须装设局部接地极： 4.1每个采区变电所(包括移动变电站和干式变压器);
4.2每个装有电气设备的硐室和单独装设的高压电气设备; 4.3每个低压配电点; 4.4连接动力电缆的每个接线盒以及高压电缆连接装臵; 4.5架空线分区开关、架空线自动停送电开关等。 5、移动电气设备(除供配电的专用设备)及电压等级为36V及以下安全电压或127V的照明灯、红灯、镇流器、按钮及1140V、660V低压橡套电缆的接线盒等电气设备，必须通过电缆的接地线芯线与接地网络连成一体，实现接地保护，此时可不另设局部接地极。 6、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连;禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。 7、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。8、从任意一个局部接地装臵和辅助接地装臵处，所测得的接地网的接地电阻值均不得超过2Ω。每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线(或其它相当接地导线)的电阻值，都不得超过1Ω，新安装的接地系统在与接地网连接前，必须实测由接地极经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于2Ω。 9、局部接地极和辅助接地极之间的距离不得小于5m，严禁接地极埋入混凝土中。
煤矿井下接地规范
错误!未找到引用源。 煤矿井下接地装置管理规范 一、适用范围 本标准适用于煤矿井下所有接地装置。 二、依据文件 《煤矿安全规程》（2009） 《煤矿井下保护接地装置的安装、检查、测定工作细则》（1998） 《煤矿井下低压检漏保护装置的安装、运行、检查、测定工作细则》（1998） 三、总则 1、保护接地：是为了避免由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带（或钢丝）上会产生危险电压，造成人身触电事故的发生。 辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。 2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。 具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。 3、所有必须接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。 4、下列地点必须装设局部接地极： 4.1 每个采区变电所（包括移动变电站和干式变压器）； 4.2 每个装有电气设备的硐室和单独装设的高压电气设备； 4.3 每个低压配电点； 4.4 连接动力电缆的每个接线盒以及高压电缆连接装置；
4.5 架空线分区开关、架空线自动停送电开关等。 5、移动电气设备（除供配电的专用设备）及电压等级为36V及以下安全电压或127V的照明灯、红灯、镇流器、按钮及1140V、660V低压橡套电缆的接线盒等电气设备，必须通过电缆的接地线芯线与接地网络连成一体，实现接地保护，此时可不另设局部接地极。 6、每台设备均必须用独立的连接导线与接地网（接地母线、辅助接地母线）直接相连；禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。 7、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。 8、从任意一个局部接地装置和辅助接地装置处，所测得的接地网的接地电阻值均不得超过2Ω。 每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线（或其它相当接地导线）的电阻值，都不得超过1Ω。 新安装的接地系统在与接地网连接前，必须实测由接地极经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于２Ω。 9、局部接地极和辅助接地极之间的距离不得小于5m，严禁接地极埋入混凝土中。 10、由于电气设备拆除、搬迁等原因，闲置不用的接地极、接地母线、接地导线、专用托架等应及时拆除。拆除后具备继续使用条件的接地装置应进行除锈防腐处理后可继续使用。 四、接地装置制作安装技术标准 1、泵房水仓接地装置 1.1 泵房水仓的主接地极，采用2块面积不小于0.75m2、厚度不小于
接地设计规范
石油化工仪表接地设计规范 关键词：石油化工仪表接地设计规范 1范围 本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。 本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下简称：本安系统接地）、防静电接地和防雷接地。 本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。改造设计可参照执行。 2接地分类 2．1保护接地 2．1．1 保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实施保护接地。 2．1．2 低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。 2．1．3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。 2．2 工作接地 2．2．1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。本规定中的工作接地，均指仪表及控制系统工作接地。 2．2．2 隔离信号可以不接地。这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。 2．2．3 非隔离信号通常以直流电源负极为参考点，并接地。信号分配均以此为参考点。 2．2．4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。 2．3本安系统接地 2．3．1 采用隔离式安全栅的本质安全系统，不需要专门接地。 2．3．2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。 2．3．3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。 2．4防静电接地 2．4．1 安装DCS、PLC、SIS等设备的控制室、机柜室、过程控制计算机的机房，应考虑防静电接地。这些室内的导静电地面、活动地板、工作台等应进行防静电接地。 2．4．2 已经做了保护接地和工作接地的仪表和设备，不必要另做防静电接地。 2．5防雷接地 2．5．1 当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。 2．5．2 仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷
接地线的作用是什么
接地线的作用是什么？？不接地有什么后果？？（实验教学法） 接地线的作用是把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。不接地，一旦设备发生漏电现象，人一旦碰到带电体，就有可能发生触电事故。 接地线可以把泄露的电流分导到地面，避免触电。 接地线主要是为了防止漏电伤人，对机器的本身到没有什么影响 接地线的结构 验电、接地极的深度，挂接要求，拆掉要求。接地线的捆扎方法，（演示教学法） 学生分组练习：情景教学法，角色扮演 评价打分及要求 主题：接地线的作用和使用应注意事项 挂接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。 挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。 现根据实际工作中，接地线的使用应注意以下事项。 1、工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。 2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线道体不能和身体接触。 3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。 5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。 6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。 7、按不同电压等级选用对应规格的接地线。 8、严禁使用其它金属线代替接地线。 9、现场工作不得少挂接地线或者擅自变更挂接地线地点。 10、接地线具有双面性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。

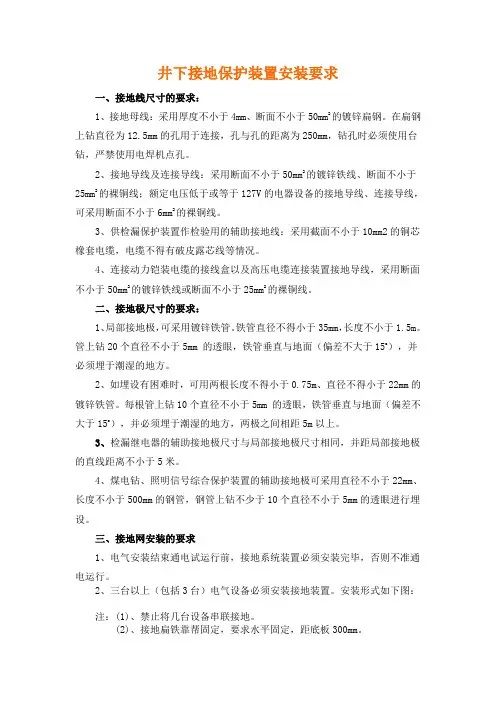

井下接地保护装置安装要求
