砂浆拉伸粘结强度试验作业指导书b

砂浆拉伸粘结强度试验作业指导书

１目的

本作业指导书是为了规范砂浆拉伸粘结强度的的试验方法及结果确定。

2 范围

本方法适用于砂浆拉伸粘结强度的测定。

3 所用仪器

本试验所用仪器有拉力试验机、拉伸专用夹具、成型框、钢制垫板等。

4 试验过程

砂浆拉伸粘结强度试验条件应符合下列规定：

1、温度应为（20±5）℃；

2、相对湿度应为45%～75%。

拉伸粘结强度试验应使用下列仪器设备：

1、拉力试验机：破坏荷载应在其量程的20%～80%范围内，精度应为1%，最小示值应为1N；

2、拉伸专用夹具（图１、图２）：应符合现行行业标准《建筑室内用腻子》JG/T3049 的规定；

3、成型框：外框尺寸70mm×70mm，内框尺寸40mm×40mm，厚度应为6mm，材料应为硬聚氯乙烯或金属；

4、钢制垫板：外框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，

厚度应为3mm。

基底水泥砂浆块的制备应符合下列规定：

1、原材料：水泥应采用符合现行国家标准《通用硅酸盐水泥》GB175 规定的级水泥；砂应采用现行行业标准《普通混凝土用砂、石质量及检验方法标准》 JGJ 52规定的中砂；水应采用符合现行行业标准《混凝土用水标准》JGJ 63规定的用水；

2、配合比：水泥：砂：水=1：3：（质量比）；

3、成型：将制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具中，振动成型或用抹刀均匀插捣15次，人工颠实5次，转90°，再颠实5次，然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷

水性隔离剂，待干、备用；

4、应在成型24h 后脱模，并放入20±2℃水中养护6d，再在试验条件下放置21d 以上。试验前，应用200号砂纸或磨石将水泥砂浆试件的成型面磨平，备用。

砂浆料浆的制备应符合下列规定：

1、干混砂浆料浆的制备

1) 待检样品应在试验条件下放置24h 以上；

2) 应称取不少于10kg 的待检样品，按产品制造商提供比例进行水的称量；当产品制造商提供比例是一个值域范围时，应采用平均值；

3) 应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌 3min ～5min。搅拌好的料应在2h 内用完。

2、现拌砂浆料浆的制备

1) 待检样品应在试验条件下放置24h 以上；

2) 应按设计要求的配合比进行物料的称量，且干物料总量不得少于10kg；

3) 应先将称好的物料放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌3min ～5min。搅拌好的料应在2h 内用完。

拉伸粘结强度试件的制备应符合下列规定：

1、将制备好的基底水泥砂浆块在水中浸泡24h，并提前5-10min取出，用湿布擦拭其表面；

2、将成型框放在基底水泥砂料浆块的成型面上，再将按条规定制备好的砂浆料浆或直接从现现场取来的砂浆试样倒入成型框中，用抹刀均匀的插捣15 次，人工颠实5 次，转90°，再颠实5 次，然后用刮刀以45°方向抹平砂浆表面，24h内脱模，在温度20±2℃、相对湿度60%～80%的环境中养护至规定龄期；

3、每组砂浆试样应制备10 个试件。

拉伸粘结强度试验应符合下列规定：

1、应先将试件在标准试验条件下养护 13d，再在试件表面以及上夹具表面涂上环氧树脂等高强度胶粘剂，然后将上夹具对正位置放在胶粘剂，并确保上夹具不歪斜，除去周围溢出的胶粘剂，继续养护24h；

2、测定拉伸粘结强度时，应先将钢制垫板套入基底砂浆块上，再将拉伸粘结强度夹具安装到试验机上，然后将试件置于拉伸夹具中，夹具与

试验机的连接宜采用球铰活动连接，以5±1mm/min 速度加荷至试件破坏；

图 1 拉伸粘结强度用钢制上夹具

1——拉伸用钢制上夹具；2——粘合剂； 3——检验砂浆；4——水泥砂浆块

图 2 拉伸粘结强度用钢制下夹具

3、当破坏形式为拉伸夹具与胶粘剂破坏时，试验结果应无效。拉伸粘结强度应按下式计算：

式中： f at ——砂浆的拉伸粘结强度（MPa ）；

F ——试件破坏时的荷载（N ）；

at A F f

——粘结面积（mm ）。

拉伸粘结强度试验结果应按下列要求确定：

1、应以１０个试件测值的算术平均作为拉伸粘结强度的试验结果；

2、当单个试件的强度值与平均值之差大于20%时，应逐次舍弃偏差最大的试验值，直至各试验值与平均值之差不超过20%，当10 个试件中有效数据不少于6 个时，取有效数据的平均值为试验结果，结果精确至；

3、当10 个试件中有效数据不足6 个时，此组试验结果应为无效，并应重新制备试件进行试验。

对于有特殊条件要求的拉伸粘结强度，应先按特殊要求处理后，再进行试验。

审核：编制：

附录c保温板材与基层的拉伸粘结强度现场拉拔试验方法

附录C保温板材与基层的拉伸粘结强度现场拉拔试验方法 C.1一般规定 C.1.1.本方法适用于外墙保温中保温层与粘结砂浆、粘结砂浆与基层墙体之间的粘结强度检验。 C.1.2.检测应在保温层养护时间达到粘结材料要求的龄期后，下道工序施工前进行。 C.1.3.检测应在检测机构、监理（建设）、施工方三方人员的见证下实施。 C.1.4.建筑外墙面积每1000㎡为一个检验批，每批取5个测试点。取样部位应由监理（建设）与施工双方共同确定，宜兼顾不同朝向和楼层、均匀分布；取样部位必须确保粘结强度检验时操作安全、方便，不得在外墙施工前预先确定。 C.2仪器设备 C.2.1.采用的粘结强度检测仪，应符合现行行业标准《数显式粘接强度检测仪》JG3056的规定。 C.2.2.钢直尺的分度值应为1mm。 C.2.3.标准块按长、宽、厚的尺寸为40mm×40mm×6mm或45㎜×95㎜×6㎜的钢材制作标准试件。 C.2.4.辅助工具及材料： 1.手持式切割锯； 2.粘结标准块与试样粘结剂强度大于1.0MPa； 3.直径φ3mm的铁丝。 C.3试验方法 C.3.1.保温层与粘结砂浆之间粘接强度检验： 1清除抹面层，露出保温层，将标准块用胶粘剂固定于保温层上（选择满粘处），标准块粘贴后应及时固定（可制成U型卡）； 2胶粘剂达到粘结强度要求后，用手锯将保温层切割至粘结砂浆表面，试样切割长度和宽度应与标准块相同。 3粘结强度检验仪器安装和测试程序应按现行行业标准JGJ110《建筑工程

饰面砖粘结强度检验标准》规定进行。 C.3.2.粘结砂浆与基层墙体之间的粘接强度检验： 1 清除保温层，露出粘结砂浆，用切割锯按标准块长度、宽度切割粘结砂浆至基层墙体； 2 标准块用胶粘剂固定在粘结砂浆试块上，待胶粘剂满足粘结强度要求后按现行行业标准JGJ110《建筑工程饰面砖粘结强度检验标准》规定进行粘结强度检验。 C.4粘结强度计算 C.4.1试样粘结强度应按下式计算： 3=10×i i S X i R 式中 i R ——第i 个试样粘结强度（MPa ），精确到0.1 MPa ； i X ——第i 个试样粘结力（kN ）, 精确到0.01 kN ； i S ——第i 个试样断面面积（mm 2），精确到1 mm 2。 ∑51=51=i R R i m 式中 m R ——每组试样平均粘结强度（MPa ），精确到0.1 MPa 。

回弹模量试验作业指导书

回弹模量试验作业指导书 1 承载板法 1.1 目的和适用范围本试验适用于不同湿度和密度的细粒土。 1.2 仪器设备 1.2.1 杠杆压力仪:最大压力1500N 1-调平砝码；2-千分表3-立柱4-加压杆5-水平杠杆6-水平气泡7-加压球座8-底座气泡9-调平脚螺丝10-加载架 1.2.2 承载板：直径50 毫米，高80 毫米，如图19.1.2-2 所示。欠图 1.2.3 试筒:内径152 毫米、高170 毫米的金属圆筒；套环，高50 毫米；筒内垫块，直径151 毫米，高50 毫米；夯击底板与击实仪相同。 1.2.4 量表：千分表两块。 1.2.5 秒表一只。 1.3 试样按击实试验(T0131-93)方法制备试样，根据工程要求选择轻型或重型法，视最大粒径用小筒或大筒进行击实试验，得出最佳含水量和最大干密度，然后按最佳含水量用上述试筒击实制备试件。 1.4 试验步骤 1.4.1 安装试样：将试件和试筒的底面放在杠杆压力仪的底盘上，将承载板放在试件中央(位置)并与杠杆压力仪的加压球座对正；将

千分表固定在立柱上，将表的测头安放在承载板的表架上。 1.4.2 预压：在杠杆仪的加载架上施加砝码，用预定的最大单位压力p 进行预压。含水量大于塑限的土，p=50--100k Pa，含水量小于塑限的土，p=100--200kPa。预压进行1--2 次，每次预压1min。预压后调正承载板位置，并将千分表调到接近満量程的位置，准备试验。 1.4.3 测定回弹量：将预定最大单位压力分成4--6 份，作为每级加载的压力。每级加载时间为1min 时，记录千分表读数，同时卸载，让试件恢复变形，卸载1min 时，再次记录千分表读数，同时施加下一级荷载。如此逐级进行加载卸载，并记录千分表读数，直至最后一级荷载。为使试验曲线开始部分比较准确，第一、二级荷载可用每份的一半，试验的最大压力也可略大于预定压力。 1.5 结果整理 1.5.1 计算每级荷载下的回弹变形L： L=加载读数-卸载读数(19.1.5-1) 1.5.2 以单位压力p 为横坐标(向右)，回弹变形L 为纵坐标(向下)，绘制p--L 曲线 1.5.3 按下式计算每级荷载下的回弹模量： E=πpD/4L(L-μ2) 式中:E--回弹模量，kPa; p--承载板

钢筋比对试验作业指导书

钢筋比对试验作业指导书 Prepared on 22 November 2020

钢筋原材比对试验作业指导书一、目的和意义：本次比对试验活动依据 GB/T 《金属材料拉伸试验第 1部分：室温试验方法》对钢筋力学性能（抗拉强度、下屈服强度、断后伸长率、最大力总伸长率）进行测试。本次比对试验活动的目的是为了了解和掌握各试验室试验人员测试水平，检验万能压力机经期间核查后精度要求，促进各试验室人员试验检测业务能力提高，以适应渭武高速公路全面施工检测的需要；同时对各试验室试验来说，本次比对试验是一种有效的外部质量活动，也是对内部质量控制技术的补充。二、样品描述及结果评价 1、本次比对试验选用了HRBE400、直径 16mm 的热轧带肋钢筋作为样品。根据参加人员领取试样先后顺序，随机分发样品。 2、试验时，力学室温度应符合GB/T 《金属材料拉伸试验第 1部分：室温试验方法》的要求。 3、结果评价设计与能力评价本次钢筋比对试验统计方法采用《利用实验室间比对进行能力验证的统计方法》（GB/T 28043-2011），以所有参加工地试验室试验结果的计算中位值、标准四分位数间距（IQR）测试值，计算各参加工地试验室测试结果的 Z 比分数，按下式计算 Z 值： Z= (A-中位值)/标准（IQR）式中 A –参加人员测试结果；

标准（IQR）=IQR*；本次比对试验涉及的统计量有：结果数、中位值、标准（IQR）、最大值、最小值和极差。本次比对试验以 Z 比分数的评价各工地试验的能力。 │Z│≤2 满意），2＜│Z│＜3 基本满意，│Z│≥3 不满意。 4、在本次比对试验实施过程中，严禁参加试验室相互串通结果，如发现结果直接定为不满意。三、时间安排样品领取时间：2016年**月**日至**月**日，结果提交时间2016年**月至至**月**日。四、试验报告、记录格式及其他注意事项 1、本次试验报告、记录格式按照东方星软件报告及记录格式填写。检测人员应在原始记录及检测报告单中签字，并在检测报告上加盖试验室公章，试验报告结论不作评价。 2、各单位试验时由中心试验室旁站，中心试验室试验时由项目办旁站，旁站人员应在记录备注栏及报告取样见证人栏签字。 2016年**月

击实试验实施细则

土工作业指导书击实试验实施细则文件编号：版本号：编制：批准：生效日期：

击实试验实施细则 1. 目的为了规范标准固结试验中的各个环节，特制定本细则。 2. 适用范围本试验分轻型击实和重型击实。轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。采用三层击实时，最大粒径不大于40mm。 3. 引用文件 GB/T50123-1999 土工试验方法标准。 4. 检测设备本试验所用的主要仪器设备，应符合下列规定： a、击实仪的击实筒和击锤尺寸应符合下表规定： b、天平：称量200g，最小分度值，0.01g。 c、台秤：称量10kg，最小分度值5g。 d、标准筛：孔径为20mm、40mm和5mm。 e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。 5．操作步骤进行： 5．1试样的制备： 5．1．1干法试样制备：

a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。 b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。 5．2击实试验应按下列步骤进行： a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。每层试样高度宜相等，两层交界处的土面应刨毛。击实完成时，超出击实筒顶的试样高度应小于6mm 。 b.卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板，试样底部若超出筒外，也应修平，擦净筒外壁，称筒与试样的总质量，准确至1g ，并计算试样的湿密度。 c.用推土器将试样从击实筒中推出，取2个代表性试样测定含水率，2个含水率的差值应不大于1%。 d.对不同含水率的试样依次击实。 6．计算结果： 6．1试样的干密度按下式计算： i d ω01.01ρρ0 += 6．2干密度和含水率的关系曲线，应在直角坐标纸上绘制。并应取曲线峰值点相应的纵坐标为击实试样的最大干密度，相应的横坐标为击实试样的最优含水率。当关系曲线不能绘出峰

如何使用HC聚合物粘结砂浆(

ＨＣ聚合物粘结砂浆（单组份）产品特点： HC聚合物粘结砂浆是一种聚合物增强的水泥基预配置干混柔性粘结砂浆。它是以水泥、石英砂、德国进口聚合物胶结料配以多种添加剂经双轴无重力粒子混合机均混而成，和掺入传统建筑胶的砂浆相比具有优良的柔韧性和粘结性能，以及良好的抗下垂性、保水性、耐水性以及简单方便的可操作性，增强了基材与EPS保温板之间的粘结强度，增强了拉伸强度，防止空鼓。直接加水，施工方便，操作简单，工效高。无毒、无嗅、不燃、不伤人体，不含挥发性溶剂，属绿色环保产品。 ● 产品用途：适用于外墙外保温系统和外墙内保温系统上EPS聚苯乙烯保温板、XPS聚苯乙烯挤塑板、GRC板、陶粒板和水泥板与混凝土，砖砌块和加气块等基材的粘结。同时也适用于收缩率较大的保温墙面粘贴面砖和粘贴面比较光滑的薄型大理石、石膏板等材料的粘贴。 ● 技术参数：

然后在板面上均匀分布5 个高于边框的粘结点，最后按上述方法将聚苯板或挤塑板粘到墙面上用靠尺靠平。设计要求采用机械铆固件固定聚苯板或挤塑板时，铆固件安装应最少在粘结砂浆使用3天以后。 ●参考用量：粘贴聚苯板或挤塑板用量约为5kg/m2 粘贴面砖:粘贴面积不得<60%，用量约为11kg/m2 ●产品包装：25kg/袋50kg/袋 ●贮存方法：产品应贮存于阴凉、干燥、通风处，避免潮湿。未开封材料贮存期六个月； ●注意事项： 1.施工温度大于5℃以上。 2.严禁私自添加砂子、水泥及其它添加剂。 3.0℃以下宜采用防冻型（为保证整个体系的稳定性，不推荐冬施）。 4.拌制好的砂浆应在2小时内用完，已凝固硬化的砂浆不准再用。 5.储运要防潮防雨。 HC瓷砖粘结剂产品特点： HC瓷砖粘结剂是一种高品质环保聚合物水泥复合材料。它是以优质石英砂、水泥为骨料，选用德国进口聚合物胶结料配以多种添加剂经双轴无重力粒子混合机均混而成的粉状高强粘结材料，直接加水搅拌即可使用。具有操作简单，施工方便，工效高，保水性好，粘结强度高。和易性好，调整时间成，瓷砖不流坠，易操作。具有良好的耐水、耐温、防水抗渗、耐冻融、耐冷热急变性，可防止空鼓和龟裂。同时具有良好的抗老化性能和长期的耐久性。不含游离甲醛、苯、甲苯＋二甲苯和总挥发性有机物，属绿色环保产品。产品用途：产品可广泛应用于厕浴间、游泳池、内外墙瓷砖、面砖、地砖、霹雳砖等材料的粘贴。技术参数：详见检验报告施工方法：清理基层表面上的油污、灰尘、混凝土养护剂、脱模剂及其他松散物。当基层的抗拉强度小于外墙饰面砖粘贴的粘结强度时，必须进行加固处理，保证结实平整。对于基层吸水率较大的墙面可用HC聚合物抗裂砂浆涂刷进行封底处理。参考比例： HC瓷砖粘结剂：水=1：0.21（重量比），把瓷砖粘结剂按以上比例机械搅拌3-5分钟（或手工搅拌均匀），调到适合施工的稠度，静置5分钟后，再次搅拌，即可施工。将搅拌均匀的瓷砖粘结剂用齿状馒刀均匀涂抹在基层上面。

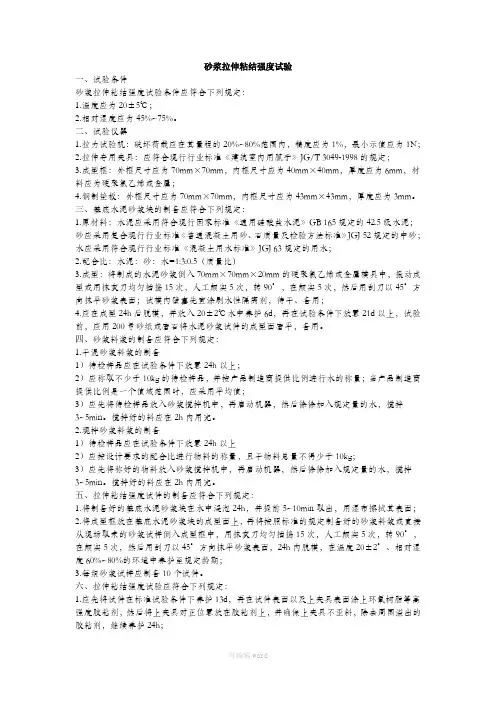

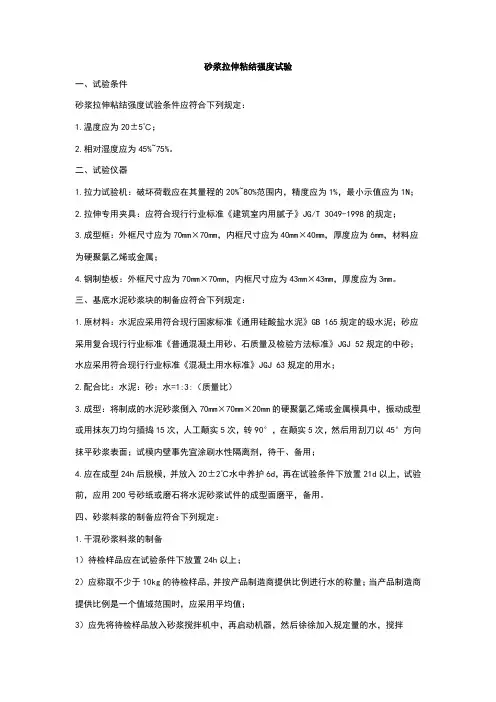

砂浆拉伸粘结强度试验

砂浆拉伸粘结强度试验一、试验条件砂浆拉伸粘结强度试验条件应符合下列规定： 1.温度应为20±5℃； 2.相对湿度应为45%~75%。二、试验仪器 1.拉力试验机：破坏荷载应在其量程的20%~80%范围内，精度应为1%，最小示值应为1N； 2.拉伸专用夹具：应符合现行行业标准《建筑室内用腻子》JG/T 3049-1998的规定； 3.成型框：外框尺寸应为70mm×70mm，内框尺寸应为40mm×40mm，厚度应为6mm，材料应为硬聚氯乙烯或金属； 4.钢制垫板：外框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，厚度应为3mm。三、基底水泥砂浆块的制备应符合下列规定： 1.原材料：水泥应采用符合现行国家标准《通用硅酸盐水泥》GB 165规定的4 2.5级水泥；砂应采用复合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52规定的中砂；水应采用符合现行行业标准《混凝土用水标准》JGJ 63规定的用水； 2.配合比：水泥：砂：水=1:3:0.5（质量比） 3.成型：将制成的水泥砂浆倒入70mm×70mm×20mm的硬聚氯乙烯或金属模具中，振动成型或用抹灰刀均匀插捣15次，人工颠实5次，转90°，在颠实5次，然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷水性隔离剂，待干、备用； 4.应在成型24h后脱模，并放入20±2℃水中养护6d，再在试验条件下放置21d以上，试验前，应用200号砂纸或磨石将水泥砂浆试件的成型面磨平，备用。四、砂浆料浆的制备应符合下列规定： 1.干混砂浆料浆的制备 1）待检样品应在试验条件下放置24h以上； 2）应称取不少于10kg的待检样品，并按产品制造商提供比例进行水的称量；当产品制造商提供比例是一个值域范围时，应采用平均值； 3）应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌 3~5min。搅拌好的料应在2h内用完。 2.现拌砂浆料浆的制备 1）待检样品应在试验条件下放置24h以上 2）应按设计要求的配合比进行物料的称量，且干物料总量不得少于10kg； 3）应先将称好的物料放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌 3~5min。搅拌好的料应在2h内用完。五、拉伸粘结强度试件的制备应符合下列规定： 1.将制备好的基底水泥砂浆块在水中浸泡24h，并提前5~10min取出，用湿布擦拭其表面； 2.将成型框放在基底水泥砂浆块的成型面上，再将按照标准的规定制备好的砂浆料浆或直接从现场取来的砂浆试样倒入成型框中，用抹灰刀均匀插捣15次，人工颠实5次，转90°，在颠实5次，然后用刮刀以45°方向抹平砂浆表面，24h内脱模，在温度20±2°、相对湿度60%~80%的环境中养护至规定龄期； 3.每组砂浆试样应制备10个试件。六、拉伸粘结强度试验应符合下列规定： 1.应先将试件在标准试验条件下养护13d，再在试件表面以及上夹具表面涂上环氧树脂等高强度胶粘剂，然后将上夹具对正位置放在胶粘剂上，并确保上夹具不歪斜，除去周围溢出的胶粘剂，继续养护24h；

试验室资质评审无机结合料稳定材料试验作业指导书

目录一无机结合料稳定土击实试验作业指导书 (1) 二无机结合料稳定材料无侧限抗压强度试验作业指导书 (3) 三石灰的有效氧化钙含量试验作业指导书 (5) 四石灰的氧化镁含量试验作业指导 (6) 五水泥稳定土中水泥剂量测定试验作业指导书（EDTA滴定法) (10) 六粉煤灰细度试验作业指导书 (12) 七粉煤灰烧失量试验作业指导书 (13) 八粉煤灰比表面积试验作业指导书 (14)

一、无机结合料稳定土击实试验作业指导书 1.依据标准：《公路工程无机结合料稳定材料试验规程》JTG E51-2009。 2.试验目的及适用范围: 2.1目的：在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 2.2适用范围：试验集料的最大粒径宜控制在37.5mm以内（方孔筛）。 3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。 4.试验准备： 4.2试样制备 4.4.1将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或

木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。 4.2.2如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用（用甲法或乙法做试验）。 4.2.3如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在25mm筛孔的颗粒的含量不超过20%,则过筛料留作备用（用甲法或乙法做试验）。 4.2.4如试料中粒径大于25mm的颗粒含量过多，则将试料过40mm的筛备用（用丙法试验）。 4.2.5每次筛分后，均应记录超尺寸颗粒的百分率。 4.2.6在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。对于细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各类集料），试样应不少于1000g；对于粗粒土的各种集料，试样应不少于2000g。 5. 试验步骤：具体试验步骤依据《公路工程无机结合料稳定材料试验规程JTG E51-2009》T 0804-1994的方法进行试验。 6. 试验结果整理： 6.1按下式计算稳定材料的干密度： Pd=P w／1+0.01w 式中P w—试样的含水量。 6.2制图：以干密度为纵坐标、含水量为横坐标，绘制含水量—干密度曲线。将试验各点采用二次曲线方法拟合曲线，曲线的峰值点对应的含水量及干密度即为最佳含水量和最大干密度； 7．试验报告：试验报告应包括内容：○1.检测项目名称;○2.原材料的品种、规格和产地；○3.试验日期及时间○4.仪器设备名称、型号及编号；○5.试样的最大粒径、超尺寸颗粒的百分率；;○6.无机结合料类型及剂量；所用试验方法类别；最大干密度(g／cm3)；最佳含水量（%），并附击实曲线；○7.执行标准；○8.要说明的其他内容。 8. 试验注意事项： 8.1. 2011版中试验仪器和操作步骤与2000版有所不同，应注意区分，勿延用老标准。

【免费下载】拉伸粘结强度试验

1、适用范围本方法适用于测定砂浆拉伸粘结强度。 2、技术标准《建筑砂浆基本性能试验方法标准》JGJ/T 70-2009 3、试验条件标准试验条件为温度（23±2）℃，相对湿度 45～75%。 4、检测仪器a. 拉力试验机：破坏荷载应在其量程的 20%～80%范围内，精度 1%，最小示值 1N ； b. 拉伸专用夹具：符合《建筑室内用腻子》JG/T3049 的要求；c. 成型框：外框尺寸 70mm ×70mm ，内框尺寸 40mm ×40mm ，厚度 6mm ，材料为硬聚氯乙烯或金属；d. 钢制垫板：外框尺寸 70mm ×70mm ，内框尺寸 43mm ×43mm ，厚度 3mm 。 5、试件制备 5.1基底水泥砂浆试件的制备 a. 原材料：水泥：符合 GB175的 42.5级水泥；砂：符合 JGJ52 的中砂；水：符合 JGJ63 的用水标准。 b. 配合比：水泥：砂：水=1：3：0.5（质量比。 c. 成型：按上述配合比制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具中，振动成型或按5.3 条人工成型，试模内壁事先宜涂刷水性脱模剂，待干、备用。 d.成型 24h 后脱模，放入（23±2）℃水中养护 6d ，再在试验条件下放置 21d 以上。试验前用 200#砂纸或磨石将水泥砂浆试件的成型面磨平，备用。 5.2砂浆料浆的制备 a.干混砂浆料浆的制备 1) 待检样品应在试验条件下放置 24h 以上。 2) 称取不少于 10kg 的待检样品，按产品制造商提供比例进行水的称量，若给出一个值域范围，则采用平均值。 3) 将待检样品放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min 。搅拌好的料应在 2h 内用完。 b.湿拌砂浆料浆的制备 1) 待检样品应在试验条件下放置 24h 以上。 2) 按产品制造商提供比例进行物料的称量，干物料总量不少于 10kg 。 3) 将称好的物料放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min 。搅拌好的料应在规定时间内用完。 c.现拌砂浆料浆的制备 1) 待检样品应在试验条件下放置 24h 以上。 2) 按设计要求的配合比进行物料的称量，干物料总量不少于 10kg 。 3) 将称好的物料放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min 。搅拌好的料应在 2h 内用完。 5.3 拉伸粘结强度试件的制备将成型框放在按5.1 条制备好的水泥砂浆试块的成型面上，将按 5.2文件编号 HSJC/ZD-0*第 * 页共 * 页江西和顺工程检测有限公司作业指导书版本：* 修订状态：0主题：建筑砂浆稠度试验颁布日期：*年* 月 *日

土的击实试验培训

土的击实试验培训培训人志良时间2017.05.30 1 依据标准《公路土工试验规程》JTG E40-2007 2 目的和适用围 2.1本试验目的是求出土的最佳含水率及最大击实密度，本方法适用于细粒土。（注：细粒土即粒组划分图中细粒组含量≥50%的土，粗粒土为巨粒组含量≤15%且巨粒组与粗粒组之和＞50%的土） 2.2 本试验的若干概念及规定： 2.2.1本试验分轻型击实和重型击实。轻型击实只适用于粒径≤20mm的土，重型击实试验适用于粒径≤40mm的土。 2.2.2击实试筒有尺寸有径10cm试筒、15.2cm试筒、大尺寸（尺寸由土的最大粒径确定）试筒，一般试验室常见前两种。 a、径10cm试筒只适用于最大粒径≤20mm土； b、径15.2cm试筒适用于最大粒径≤40mm土； c、当土中最大颗粒粒径≥40mm，并且≥40mm颗粒粒径的质量含量大于5%（前提：土仍然属于细粒土）时，则应使用大尺寸试筒进行击实试验（注：当≥40mm颗粒含量大于5%且小于30%时，也可按6.4进行最大密度和最佳含水率校正）。大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。单位体积击实功能控制在 2677.2~2687.0kJ/m3围。 2.2.3当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的 70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验（注：有振动台法和表面震动压实仪法），其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。

2.2.4击实试样制备方法分为干土法和湿土法。干土法：将土样自然风干或晾晒至含水量很小（或绝干）的状态后，测其含水率量，按照预估最佳含水量，通过计算加不同量的水拌和闷土，制备5个或以上含水率以2% 左右递增的土样，其中至少有2个大于和2个小于最佳含水率。湿土法：采集5个以上的高含水率土，按施工时能进行碾压的最高含水率，分别晾干至不同含水率（不必像干土法一样先风干再加水，而是直接分别风干至预定的不同含水率），其中至少3个土样小于最高含水率，至少2个土样大于最高含水率。湿土法适用于高含水率的土，干土法和湿土法土样均不得重复使用。 3 仪器设备 3.1 标准击实仪。击实试验方法和相应设备的主要参数应符合表1的规定。表1 击实试验方法种类注：根据规程T 0131-2007 击实试验中轻型击实试验适用于粒径不大于20mm的土的规定，上表中I-2方法中最大粒径应是20mm。 3.2 烘箱及干燥器。 3.3 天平：2000g，感量0.01g；15kg，感量0.1g 3.4圆孔筛：孔径40mm、20mm和5mm各1个。 3.5 拌和工具：400mm×600mm、深70mm的金属盘，土铲。 3.6 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。 4 试样 4.1 本试验可分别采用不同的方法准备试样。各方法可按表2准备试料。

砂浆拉伸粘结强度试验作业指导书b

砂浆拉伸粘结强度试验作业指导书１目的本作业指导书是为了规范砂浆拉伸粘结强度的的试验方法及结果确定。 2 范围本方法适用于砂浆拉伸粘结强度的测定。 3 所用仪器本试验所用仪器有拉力试验机、拉伸专用夹具、成型框、钢制垫板等。 4 试验过程砂浆拉伸粘结强度试验条件应符合下列规定： 1、温度应为（20±5）℃； 2、相对湿度应为45%～75%。拉伸粘结强度试验应使用下列仪器设备： 1、拉力试验机：破坏荷载应在其量程的20%～80%范围内，精度应为1%，最小示值应为1N； 2、拉伸专用夹具（图１、图２）：应符合现行行业标准《建筑室内用腻子》JG/T3049 的规定； 3、成型框：外框尺寸70mm×70mm，内框尺寸40mm×40mm，厚度应为6mm，材料应为硬聚氯乙烯或金属； 4、钢制垫板：外框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，厚度应为3mm。基底水泥砂浆块的制备应符合下列规定： 1、原材料：水泥应采用符合现行国家标准《通用硅酸盐水泥》GB175 规定的级水泥；砂应采用现行行业标准《普通混凝土用砂、石质量及检验方法标准》 JGJ 52规定的中砂；水应采用符合现行行业标准《混凝土用水标准》JGJ 63规定的用水； 2、配合比：水泥：砂：水=1：3：（质量比）； 3、成型：将制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具中，振动成型或用抹刀均匀插捣15次，人工颠实5次，转90°，再颠实5次，然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷

水性隔离剂，待干、备用； 4、应在成型24h 后脱模，并放入20±2℃水中养护6d，再在试验条件下放置21d 以上。试验前，应用200号砂纸或磨石将水泥砂浆试件的成型面磨平，备用。砂浆料浆的制备应符合下列规定： 1、干混砂浆料浆的制备 1) 待检样品应在试验条件下放置24h 以上； 2) 应称取不少于10kg 的待检样品，按产品制造商提供比例进行水的称量；当产品制造商提供比例是一个值域范围时，应采用平均值； 3) 应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌 3min ～5min。搅拌好的料应在2h 内用完。 2、现拌砂浆料浆的制备 1) 待检样品应在试验条件下放置24h 以上； 2) 应按设计要求的配合比进行物料的称量，且干物料总量不得少于10kg； 3) 应先将称好的物料放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌3min ～5min。搅拌好的料应在2h 内用完。拉伸粘结强度试件的制备应符合下列规定： 1、将制备好的基底水泥砂浆块在水中浸泡24h，并提前5-10min取出，用湿布擦拭其表面； 2、将成型框放在基底水泥砂料浆块的成型面上，再将按条规定制备好的砂浆料浆或直接从现现场取来的砂浆试样倒入成型框中，用抹刀均匀的插捣15 次，人工颠实5 次，转90°，再颠实5 次，然后用刮刀以45°方向抹平砂浆表面，24h内脱模，在温度20±2℃、相对湿度60%～80%的环境中养护至规定龄期； 3、每组砂浆试样应制备10 个试件。拉伸粘结强度试验应符合下列规定： 1、应先将试件在标准试验条件下养护 13d，再在试件表面以及上夹具表面涂上环氧树脂等高强度胶粘剂，然后将上夹具对正位置放在胶粘剂，并确保上夹具不歪斜，除去周围溢出的胶粘剂，继续养护24h； 2、测定拉伸粘结强度时，应先将钢制垫板套入基底砂浆块上，再将拉伸粘结强度夹具安装到试验机上，然后将试件置于拉伸夹具中，夹具与

室温拉伸试验作业指导书

**************有限责任公司拉伸试验作业指导书受控状态：发放编号：编制日期：实施日期：

1.目的制定拉伸试验作业指导书，规定拉伸试验操作过程及控制方法，目的是作为该岗位试验员日常工作的操作指导和规范，要求其必须严格按照规程执行。 2.适用范围作业指导书适用于材料复验，焊接工艺评定，产品试板试验的操作。 3.职责 1.试验员负责试验的全过程，检测报告的编写。 2.监督员负责对检测人员试验过程的监督。 3.技术主管应维护本文件的有效性。 4.样品的要求执行GB/T228.1-2010《金属材料室温拉伸试验方法》、GB/T 2975-1998《钢及钢产品力学性能试验取样位置及试样制备》规定。 4.1样品应在外观及尺寸合格的钢产品上取样。 4.2 样坯截取的部位、数量以及试样的纵轴方向按有关标准技术条件或双方协议之规定执行. 4.3由金属材料和金属制品中截取样坯时,必须严防因冷加工或热影响而改变金属性能。 4.4 从铸件、型材、原材及管材上截取板、条园状试样时, 应保留其原轧制面不予加工或损伤.试样尖锐棱边应至圆,圆弧半径不宜过大。 4.5不切削加工的单铸圆形试样表面上的夹砂、夹渣、毛刺、飞边等必须清除. 4.6 试样表面有显著横向刀痕或机械损伤, 有明显变形或淬火裂纹的不允许用于试验。 5.万能试验机的调试准备工作 5.1电液伺服万能材料试验机的准备工作： 5.1.1 开机顺序：先开电脑，其次开试验机，再打开软件。 5.1.2 启动伺服泵：启动伺服泵。调整试验平台的位置，使之上升5～10mm。 5.1.3 输入试样信息：按将要实验试样对应软件表格输入试样相应信息，设置要求的试验数据。

击实试验作业指导书 (2)

击实试验作业指导书 7.3.1试验目的：通过轻型击实和重型击实，确定该土最大干密度和最佳含水量。 7.3.2 依据标准：《公路土工试验规程》（JTG E40-2007） 7.3.3 仪器设备标准击实仪烘箱及干燥器天平台秤感量圆孔筛拌和工具金属盘土铲喷水设备碾土器盛土盘量筒推土器铝盒修土刀平直尺等。 7.3.4 本试验可分别采用不同的方法准备试样：

1、干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛(视粒径大小而定)。对于小试筒，按四分法取筛下的土约3kg，对于大试筒，同样按四分法取样约6.5kg。估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分拌和，闷料一夜备用。 2、干土法（土不重复使用）按四分法至少准备5 个试样，分别加入不同水份（按2-3％含水量递增），拌匀后闷一夜备用。 3、湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣除大于38mm的粗石子即可。保持天然含水量的第一个土样，可立即用于击实试验。其余几个试样，将土分成小土块，分别风干，使含水量按2-3％递减。 7.3.5 试验步骤： 1、根据工程要求，按规定选择轻型或重型试验方法。根据土的性质（含易击碎风化石数量多少，含水量高低），按规定选用干土法（土重复或不重复使用）或湿土法。 2、将击实筒放在坚硬的地面上，取制备好的土样分3-5次倒入筒内。小筒按三层法时，每层约800-900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法

聚合物改性砂浆粘结强度及测试方法的研究

聚合物改性砂浆粘结强度及测试方法的研究吴敬龙，李家和，王政（哈尔滨工业大学材料学院，哈尔滨15006）【摘要】粘结强度是建筑砂浆一项主要的性能指标，但我国目前还没有测试砂浆粘结强度试验方法及试件类型的通用标准方法。本文对几种测试砂浆粘结强度的方法进行了比较，并对“8”字模方法进行了改进，利用改进后的“8”字模法对水泥砂浆和聚合物改性砂浆与几种墙体和保温材料的粘结强度进行了测定及分析。【关键词】聚合物改性砂浆?粘结强度?测试方法【中图分类号】【文献标识码】【文章编号】 RESEARCH ON BONDING STRENGTH AND THE TESTING METHOD OF POLYMER MODIFIED MORTAR (WU Jing-long,LI Jia-he,W ANG Zheng) (School of Material Science Engineering,Harbin Institue of Technology,Harbin150006,China) Abstract:The bonding strength is the very important performance of building mortar,but our country still haven`t current testing method and sample style of the bonding strength.In this paper,we compare several testing method of mortar,and improve the method of“8”.Then use the improved method of“8”,we test and analyse the bonding strength of between the polymer modified mortar and several the walling and heat preservation material. Key words:polymer modified mortar?bonding strength?testing method 0引言对于砂浆粘结强度的测试方法，我国目前还没有测试砂浆粘结强度试验方法及试件类型的国家标准，国际上也无通用的试验方法和试件形式[1]同时，随着国家对绿色建材的的重视，墙体改造的大力推广，目前市场上已经出现了很多种新型墙体材料来取代以前应用最为广泛的粘土红砖，应用较多的有各种砌块和板材。然而在推广使用新型墙体材料的过程中，普遍存在严重的墙体开裂和渗漏问题，严重影响了工程质量和正常使用，也严重制约了新型墙体材料的推广应用。这主要是由于墙体材料与传统水泥砂浆粘结强度不高造成的。聚合物改性砂浆具有与墙体材料粘结强度大、韧性高等特点。使其在新型材料应用中，受到研究者和施工单位的广泛关注。本文针对以上现状，查阅大量国内外文献资料，并根据自己的试验，研究了一种聚合物改性砂浆与普通砂浆粘结强度，同时比较了几种不同粘结强度测试方法，提出一种较为合理的粘结强度测试方法。在此基础上，讨论该聚合物砂浆对苯板、砌块、轻质保温墙板、粉煤灰砖等几种墙体材料的粘结强度。 1原材料及测试方法 1.1原材料及聚合物砂浆配比水泥：本文中水泥采用哈尔滨水泥厂生产的P?O42.5水泥。砂：本文中所采用的砂为松花江的中砂，模数为2.6。聚合物：本文中采用的聚合物是可再分散胶粉。消泡剂：本文采用磷酸三丁酯。聚合物砂浆配比：试验中固定灰砂比为1:3，调节用水量使水泥砂浆和聚合物砂浆的稠度在65mm～75mm之间，在聚合物砂浆中掺加了为水泥用量的0.5％可再分散胶粉和水泥用量0.2％的消泡剂。 1.2粘结强度测试方法现存的粘结强度测试方法主要有以下几种： (1)“8”字模法(A)这种方法是文献中应用最多的一种方法[2]。“8”字模的中间截面的面积为2cm×2cm。示意图见图1 所示。图1“8”字模法模具测试时首先将普通砂浆用八字模成型，插捣抹

无机结合料稳定土的击实试验方法作业指导书

无机结合料稳定土的击实试验方法作业指导书 1 目的和适用范围 1.1本试验法适用于在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 1.2试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm （圆孔筛）。 1.3试验方法类别。本试验方法分三类，各类击实方法的主要参数列于表T0804-1中。表T0804-1试验方法类别类别锤的质量（kg ）锤击面直径（cm）落高（c m）试筒尺寸锤击层数每层锤击次数平均单位击实功容许最大粒径（mm ）内径（c m）高（c m）容积（cm3 ）甲 4.5 5.0 45 10 12.7 997 5 27 2.687 25 乙 4.5 5.0 45 15.2 12.0 2177 5 59 2.687 25 丙 4.5 5.0 45 15.2 12.0 2177 3 98 2.687 40 2 仪器设备

2.1击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座； 2.2击锤和导管：击锤的底面直径50mm，总质量为4.5kg。击锤在导管内的总行程为450mm。 2.3天平：感量0.01g。 2.4台秤：称量15kg，感量5g。 2.5圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各一个。 2.6量筒：50mL、100mL和500mL的量筒各1个。 2.7直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 2.8刮土刀：长150~200mm、宽约20mm的刮刀。用以刮平和修饰小试件的表面。 2.9工字型刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。 2.10拌和工具：约400mm×600mm×70mm，的长方形金属盘，拌和用平头小铲等。 2.11脱模器。 2.12测定含水量用的铝盒、烘箱等其它用具。 3 试料准备将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破

力学性能试验作业指导书范文

力学性能试验作业指导书范文 1目的为使万能试验机、冲击试验机的操作有所依循,保证实验的准确性和稳定性。2范围凡本公司拉力试棒、冲击试样的检测作业,均适用。 3作业内容 3.1抗拉试验 3.1.1试验步骤及标准 3.1.1.1 试样加工（GB/T 228-2002《金属材料室温拉伸试验方法》） 3.1.1.2检查试棒是否符合实验要求具体操作如下：测量试样直径应在标距的中部和两端两个垂直的方向各测一次，取其算术平值。 a)用快干墨水均匀涂在试棒上，用画笔刻画出标距，标距尺寸精确到0.5%。 3.1.1.2电液伺服微机控制万能试验机操作步骤 ●开机顺序：显示器→打印机→计算机→工控机→启动试验软件→液压源 ●拉伸试验步骤 a)按软件启动方式进入软件； b)在输入用户参数窗口选择欲做试验方案； c)选择存盘方式； d)测量试样尺寸； e)输入试样尺寸及相关试验参数，可以一次输一根试样的尺寸，也可以一次输入所有试样尺寸；

f)把试样夹持到近力传感器端的夹具上，远端不夹； g)试验力清零； h)通过小键盘调节横梁位置，把远力传感器端也夹好； i)位移清零； j)运行试验。软件自动切换到试验界面； k)观察试验过程； l)试验结束，在试验结果栏中，程序将自动计算出的结果显示在其中。如您想清楚点观看结果，可双击试验结果区，试验结果区将放大到半屏，方便您观看结果数据，再次双击，试验结果区大小复原。如您想分析曲线，双击曲线区，曲线区将放大到半屏，方便您分析曲线，再次双击，曲线区大小复原。 m)如还有试样，如已输入试样尺寸，请重复6－13步，如还未输入试样尺寸，请重复5－13步； n)打印试验报告； o)做完试验，关闭软件。 ●压缩试验步骤 a)按软件启动方式进入软件。 b)在输入用户参数窗口选择欲做试验方案。 c)选择存盘方式。 d)测量试样尺寸。 e)输入试样尺寸及相关试验参数，可以一次输一根试样的尺寸，也可以次输入所有试样尺寸。

马歇尔击实试件(终)解析

文件编号：ZY01-243-2008 作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司

目录 1．主要设备及开展项目 (3) 2．仪器设备操作规程 (3) 3．检测工作程序及剩余样品处置 (5) 4．试验操作过程 (6) 5．原始记录表格 (15)

1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪MDJ-I 西安公路研究所/ / 沥青混合料拌和机HB-20 北京兰航测控技术研究所室温～ 200℃ ±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程 2.1马歇尔自动击实仪马歇尔电动击实仪 2.1.1接通电源，检查仪器设备是否完好 2.1.2设定击实次数

接通电源设定击实次数 2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模 2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁 2.2拌和机拌和机 2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热 2.2.2设定拌和温度和时间

拌合温度拌合时间电源指示灯 2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样 2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样 2.2.6切断电源 2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈 3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。 4．试验操作过程 4.1 试验准备

粘结砂浆(胶粘剂)

胶粘剂的性能指标（1）拉伸粘结强度/MPa（水泥砂浆和膨胀聚苯板） 1.拉伸粘接强度按JG/T 3049-1998中S.1 0进行测定。如下：a）尺寸下图所示，胶粘剂厚度为3.0 mm, 膨胀聚苯板厚度为20 m m; I—拉伸用钢质夹具; 2—水泥砂浆块; 3 - 胶粘剂; 4- 膨胀聚苯板或砂浆块。 b) 每组试件由六块水泥砂浆试块和六个水泥砂浆或膨胀聚苯板试块粘接而成; C) 制作: —按GB/T 17671-1999中第6章的规定，用普通硅酸盐水泥与中砂按1：3(重量比)，水灰比0. 5制作水泥砂浆试块，养护28d 后，备用; —用表观密度18k g/m'的、按规定经过陈化后合格的膨胀聚苯板作为试验用标准板，切割成试验所需尺寸;

—按产品说明书制备胶粘剂后粘接试件，试样块为70*70*20的砂浆快，粘接厚度为3m m，面积为40 mm X 40m m。 ①按JG/T24-2000中的6.14.2.1的方法制备6个试样。（将图2 所示硬聚氯乙烯或金属型框置于70*70*20mm砂浆块上，将主涂料填满型框（面积40*40mm）用刮刀平整表面，立即除去型框，即为试板， ②按JG/T24-2000中的6.14.2.2的方法进行粘结强度的测定，在制样后第6天粘结钢制拉拔件，应注意环氧树脂的稠度，均匀涂布于试样表面，加约1kg砝码，除去周围溢出的黏结剂，放置72个小时，除去砝码，养护14天后，按GB/T9779的方法，沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉，即为粘结强度。 ③进水后的粘结强度制备方法和粘接钢制拉拔件如上。按JG/T24-2000中的 6.14.3.2的方法进行浸水实验，将试件水平置于水槽底部标准砂GB/T17671上面，然后注水到水面距离砂浆块表面约5mm处，浸水时间为48h，取出试件后侧面放置，在（50±2）0C恒温箱内干燥24h，置于标准条件下24h，然后按上述方法测定浸水后的粘结强度。 2.试验过程养护期满后进行拉伸粘接强度测定，拉伸速度为(5士1)m m/min。记录每个试样的测试结果及破坏界面，并取4个中间值计算算术平均值，各测试数据与平均值的最大相对偏差应该不大于20%，否则本试样数据无效。压强（MPa）=压力/接触面积。 3.可操作时间胶浆搅拌后，在试验环境中按薄抹灰外保温系统制造商提供的可操作时间(没有规定时按4h)放置，然后按JG/T 298--2010中6.1 0进行测定，试验结果平均粘接强度不低于表4原强度的要求。具体的JG/T 298--2010中5.1 0测定方法如下：如图：
