阀门用于市政、建筑给水排水管道系统,用于控制介质的流量、压力和流向。随着城市化的大发展,供水范围日益扩大,专用阀门的开发以及科技的不断进步,用户对阀门质量的要求越来越高,阀门的用量也越来越大,仅在我国城市近30万km的管网中就有约60万台阀门在使用。随着管网长度的逐年增长,阀门的数量也会随之增加。为了促进科技发展,保证阀门的技术质量,规范市场秩序,为用户配置优质的阀门产品,标准化工作显得十分重要。

1 阀门标准现状

目前,我国有关阀门的国家标准(GB)近60个,主要以机械行业为主,数量占绝大多数的机械联合会行业标准(JB)约200个。住房与城乡建设部(以下简称“住建部”)在2002年前编制的阀门、闸门行业标准(CJ)不足10个。由于GB 、JB基本属于通用,因此,在工业阀门标准中除公称尺寸、公称压力、结构长度、法兰、压力试验等标准外,其他标准已不能完全满足给排水阀门的技术要求,特别是专用阀门的性能要求。在国外,先进工业国家如美国、日本、欧盟也都有给排水阀门专用的标准,如:美国水道协会编写的《供水系统用薄壁软密封闸阀》(ANSI/AWWAC515),《给水用软密封闸阀》(JWWA B120),《给水管道用蝶阀》(JWWA B2064)等。为此,住建部于2004年后积极地开展标准化工作,组织编制了10余个常用的、重要的给排水阀门行业标准,在阀门的主要技术性能和质量上接近或达到了国际先进水平,并逐步对规范阀门市场起到促进作用。

2 给排水阀门行业标准

住建部城镇建设产品行业标准的代号是CJ,归口单位为建设部给排水产品标准化技术委员会,挂靠在住建部标准定额研究所。

(1)2002年前编制的行业标准主要有:

《供水排水用铸铁闸门》(CJ/T 3006—1992),

《可调式堰门》(CJ/T 3029—1994),

《城镇给水用铁制阀门通用技术要求》(CJ/T3049—1995),

《液压水位控制阀》(CJ/T 3067—1997)等 。

(2)2004年后编制的行业标准主要有:

《给排水用软密封闸阀》(CJ/T 216—2005),

《分体先导式减压稳压阀》(CJ/T 256—2007),

《导流式速闭止回阀》(CJ/T 255—2007),

《蝶形缓闭止回阀》(CJ/T282—2008),

《双止回阀倒流防止器》(CJ/T 160—2009)等。

3 阀门行业标准重点技术要求

我国的给排水阀门产品在技术和质量方面已取得了长足进步,少数阀门制造公司的某些产品,已接近或达到国际先进水平。目前,阀门生产厂家有3000多个,生产的阀门有3000多个型号,30000多个规格,如球铁蝶阀口径近3000mm,软密封闸阀公称尺寸达800mm。但阀门的质量良莠不齐,阀门市场比较混乱,不少产品的质量虽然不符合标准要求,但仍充斥着市场,因而,阀门的质量问题仍是造成市政、建筑行业事故多发的原因之一。2005年,在住建部委托中国水协编制《城市供水行业2010年技术进步发展规划及2020年远景目标》时调查发现,阀门质量存在诸多问题,因此对阀门技术的严格要求,显得尤为重要。现将几种常用的给排水阀门的技术要点说明如下: 3.1 型式检验(设计验证)

阀门生产厂家除应有正规的生产资质外, 所生产的阀门产品必须经过权威部门确认的型式试验。那种抄袭模仿、未经型式试验的产品应该补做, 否则视为不合格产品。对于试验项目内容和重点启闭循环次数试验, 不同的阀门有不同的要求。

3.2 出厂检验

(1)强度试验。每台阀门出厂前都应进行阀体强度试验。1.5倍公称压力的阀体强度试验压力和持压时间,应符合《工业阀门 压力试验》(GB/T 13927—2008)的规定,无可见渗漏、冒汗、可见变形,以及铸造缺陷的不允许用浸渗、锤击、补焊等方法修补。

(2)密封试验。每台阀门出厂前都应进行密封性能水压试验。1.1倍公称压力的密封试验的试验压力、持压时间和允许的泄漏率,应符合《通用阀门 压力试验》(GB/T 13927—1992)的规定。GB/T 13927—2008规定对于公称通径>D N100、公称压力≤P N100的闸阀、蝶阀和固定球球阀增加了气体低压密封试验,所谓“低压”即为用0.6M P a的气体进行试验,但当公称压力<PN10时,仍按公称压力的1.1倍进行气体压力试验。对于低压密封试验,DIN 3230、BS 6755、API 598、JIS B 2003等工业阀门标准中也都有类似规定。但有关给排水用阀门的中外标准中,尚未见有对气体密封试验的规定要求。

(3)阀门蜗轮箱的密封要求。蜗轮蜗杆应按自锁设计,在有可能浸水或非管网用阀门短时被水淹没时,防护等级按IP68要求,满足水深3m,3h不能进水的试验要求。净水厂滤池所用阀门的电动驱动装置不宜低于IP67。

3.3 操作扭矩

阀门的操作性能和密封试验都应在规定的操作扭矩或操作力下进行。如蝶阀用手轮操作时,初开启和终点关闭瞬时操作力最大不应超过400N。用传动帽操作时,操作扭矩不应超过200N·m。操作扭矩属功能试验扭矩,而强度试验扭矩应为3倍的功能试验扭矩。

3.4 材料检验

(1)给水用阀门的阀体材料,选用球墨铸铁,牌号为QT450-10和QT500-7,优选QT450-10。

(2)不锈钢材料常用在阀轴、阀座、螺栓等零件上,重要的问题是要分清是用马氏体不锈钢还是奥氏体不锈钢。阀座必须用奥氏体不锈钢,阀轴不能用含铬量低于13%的钢材。

(3)铜合金常用于做滑动轴承等的材料,含锌量应小于16%,含铅量不应大于8%,铜阀出口产品,要求铅量极低,近为零。验收时应提供材料化学成份报告,必要时还需现场分析。

(4)阀门橡胶密封件目前尚无GB和CJ,可用《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》(GB/T 21873—2008)作基础,参考日本《水道设施橡胶材料》(JWWA K156—2004)标准。

3.5 涂装检验

防腐蚀涂装一般采用环氧树脂粉末热喷涂工艺,检验项目可根据阀门使用工况确定,主要有:涂层厚度、涂层硬度、抗冲击试验、涂层绝缘性能试验、附着力。

3.6 几种常用的专用阀门技术要点

(1)复合式高速进排气阀。国产排气阀因为实验设备复杂大都未经型式试验,笔者了解,只有编写《给水管道复合式高速进排气阀》(CJ/T217—2005)标准的三家生产厂家做过系统、完整的型式试验,对未进行过型式试验的产品,原则上是不合格的产品,需做同口径

试验。验收条件主要为:空气闭阀压力不小于0.1MPa,低压密封为0.02MPa不渗漏,浮球外压能承受2倍公称压力、12h以上无变形、零增重,排气能力符合上述标准要求。

(2)水泵控制阀。水泵控制阀的验收一般在生产厂均做不了,为消除非正常停泵产生的水锤,需供需双方协议在工程现场由厂家负责试验。验收要求为:根据管道长度缓闭时间120s可调,水锤压力升值≤25%水泵工作压力,水泵倒转速不超过额定正向转速的1.3倍。缓闭阻尼油缸需单独试验,用压力机使缸内油压达到6.0MPa,持压120s,活塞位移≤2mm。

(3)减压稳压阀。减压稳压阀的验收可在生产厂进行,流量偏差应≤10%设定的出口压力;压力偏差在阀门公称压力等级为1.0MPa时应≤4%设定的出口压力,阀门公称压力等级为1.6及以上时应≤5%设定的出口压力。

(4)导流式速闭止回阀(静音止回阀)。弹簧应按最低全开流速≤1.2m/s设计,开启或关闭时弹簧压力应在1.5~2.5KPa范围内,从全开至全闭≤0.9s,水锤压力升值≤50%额定工作压力。流阻系数应符合标准。此种结构型式不能用于防负压水锤。

(5)偏心半球阀。用手轮或手柄操作力≤360N,或操作力矩≤200N·m。

3.7 卫生验收

阀门用于饮用水管道时需进行卫生安全性评价,按《生活饮用水输配水设备及防护材料的安全性评价标准》(GB/T 17219—1998)的规定,未做过浸泡试验的,目前需有省级以上的卫生检疫部门的卫生证明,没有的不可在饮用水管道上使用。

4 结语

上述行业标准及阀门重点技术要求,只是对重点的提示,在实际操作中应对相关标准全面执行,也可根据工况条件,由供需双方协议取舍、补充,但不能低于行业和国家相关标准。

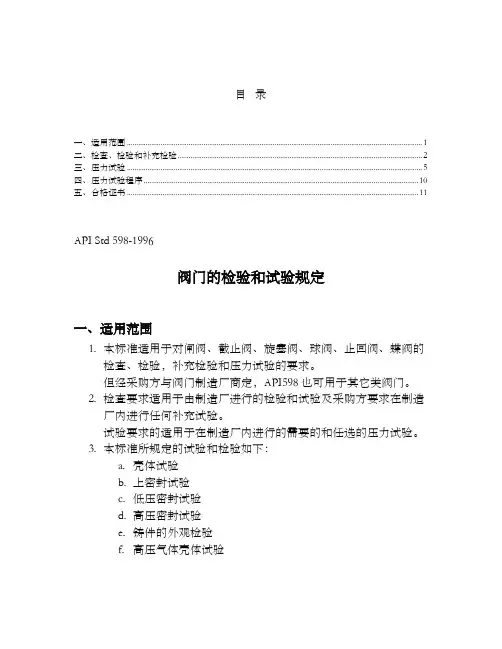

阀门的检验及试验规定

目录 一、适用范围 (1) 二、检查、检验和补充检验 (1) 三、压力试验 (4) 四、压力试验程序 (8) 五、合格证书 (10) API Std 598-1996 阀门的检验和试验规定 一、适用范围 1. 本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的 检查、检验,补充检验和压力试验的要求。 但经采购方与阀门制造厂商定,API598也可用于其它类阀门。 2. 检查要求适用于由制造厂进行的检验和试验及采购方要求在制造 厂内进行任何补充试验。 试验要求的适用于在制造厂内进行的需要的和任选的压力试验。 3. 本标准所规定的试验和检验如下: a. 壳体试验 b. 上密封试验 c. 低压密封试验 d. 高压密封试验 e. 铸件的外观检验 f. 高压气体壳体试验 二、检查、检验和补充检验 1、在阀门制造厂内的检查。 采购方将在订单中规定要在制造厂内检查阀门,并见证阀门的检验和试验,可自由进入制造厂内与其有关的任何部门。 2、在阀门制造厂外的检查

当采购方规定,检查包括在制造厂外制造的壳体部件时,应在制造地接受采购方检查。 3、检查范围 检查范围可在订单中规定,除另外说明外,检查应限于下列各 项。 1)在装配过程中对阀门进行检查,以保证符合订单中的规定, 检查可包括使用规定的无损检验方法。 2)现场见证需要和规定任选的压力试验和检验。 3)现场见证任何补充检验。 ?各种补充检验仅在订单中规定时,并仅在规定范围内进行。 ?铸钢件或锻钢件的MT、RT、PT、UT应符合ASME B16.34 第8章或采购方自己的验收准则。 ?这些检验应在采购方现场见证的情况下,由阀门制造厂进行。 4)审查加工记录和无损检验记录(包括规定的RT记录). 4、阀门检验 1)制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验, 以保证符合MSS SP-55的规定。 2)制造厂应对每个阀门进行检验,以保证符合本标准和采购规 范。 3)所有的检验均应按根据相应标准编制的书面程序进行。 5、检验内容(此条参照SH3518规定) 1)阀体上应有制造厂铭牌:型号、公称压力、公称通径及制造厂 名称等标识。 2)质量证明文件:包括制造厂名称、出厂日期、产品名称、型号 及规格、公称压力、公称通径、适用介质及适用温度、依据的标准、检验结论及检验日期、出厂编号、检验人员及负责检验人员签章。 3)设计要求作低温密封试验的阀门,应有制造厂的低温密封试验 合格证明书。 4)铸钢阀门的MT和RT由供需双方协定,如需检验,厂方应按 合同要求的标准检验,并出具报告。

阀门检验标准(新)

阀门检验标准(新)

一、阀门检验标准 、适用范围 该标准适用于生产的阀门的试验检查项目及有关的方法、判定标准记录等规定。 、试验检查项目 (1)材料检查 (2)外观检查 (3)尺寸检查 (4)构造检查 (5)压力检查 (a) 阀体的耐压检查 (b) 气密检查 (c) 阀体泄露检查 (6)非破坏试验 (7)其他试验 、材料检验 (1)材料检验按照ONS M0004材料管理规定对每一炉必须有相互的制造编号记录表进行管理。 (2)试验方法 (a) 化学成分ONS K 0007 根据材料分析要领书

查标准页码:11/2 、外观检查 外观检查通过目视检查。 (1)铸造品内外面上都不能有有害的缩孔、毛刺、粘壳、夹渣、氧化皮裂缝等欠缺。 (2)铸造品不能有有害的伤痕、花脸、深度拉伤 (3)机械加工面不能有有害的缺陷,不同的光洁度、表面光洁度按图纸指示执行。 (4)阀座面及球垫全部不能有缩孔,伤痕。 (5)两端流量孔要有适度的光洁度。 (6)阀体表面以ONS D 0010阀门表示方法或制作要领书规定的正确表示方法。 、尺寸检查 5.1 尺寸检查使用卡尺、螺纹检规进行检查 (1)法兰尺寸公差参照表1,法兰尺寸公差(JIS),表2法兰尺寸公差(ANSI (2)面间尺寸公差参照表3. (3)两端法兰的平行度及直角度参照表4。 (4)口径(铸造)的公差参照表5。 (5)制作图中没有注明的切削加工公差的参照表6。 (6)制作图中没有注明铸造产品的尺寸公差按照表7。 (7)阀体阀盖结合部的配合公差参照表7。 表3 面间尺寸的公差

密封座的形状 嵌入式 连管焊接式法兰 插管焊接式法兰 一体法兰 a C4C2 C3C1f a f a C4 f 3 C3 d1 D d1T t T t d D a t d D 表1 法兰尺寸公差 (JIS B 2203) 尺寸是关于内径是圆形的情况下时规定。 注 1)阀门原为一体法兰的铸造面的内径d 为s ,为保证壁厚,上记 公差许增加100%。 2)对法兰面间尺寸面一定限制的阀门,法兰厚度t 允许上记公差允 许增加100%。 3)一体法兰及插管焊接式法兰图的一点锁线表示大平面磨的场合。表2法兰允许公差 (ANSI B16.5) (单位㎝) D G t

给排水阀门技术要求

给排水阀门技术要求

给排水阀门、仪表及附件技术要求WLHQ-2014-28附件二 一:总则 1、本章讲述了给排水系统中阀门、仪表及附件的设计、制造、供应、安装及调试等方面的各项技术要求。 2、所有阀门均应为按照中国产品标准或相关国际标准许可制造的产品,满足工作压力要求,并得到当地主管部门批准。 3、质量保证: A.所有的阀门、仪表及配件应有符合国家和项目所在地相关政府职能部门监督管理办法的卫生许可批文、国家或行业现行设计标准:(包括下述未列出但本工程所需要的国家或当地的现行条例及规范)。 现行国家标准《二次供水设施卫生规范》GB 17051-1997o 现行国家标准《生活饮用水输配水设备及防护材料卫生安全评价规范》GB/T 17219-2001o 现行国家标准《建筑给水排水设计规范》GB 50015-2010o 现行国家标准《人民防空地下室设计规范》GB 50038-2005<, 现行国家标准《建筑给排水及采暖工程施工质量验收规范》GB 50242-2012o 现行标准《建筑给水减压阀应用设计规程》CECS 109: 2013o 现行标准《给水排水多功能水泵控制阀应用技术规程》CECS 132: 2012o 现行标准《水力控制阀应用设计规程》CECS 144: 2002o 现行标准《常用小型仪表及特种阀门选用安装》01SS105。 现行标准《叠压(无负压)供水设备选用与安装》12S109o 现行标准《压力表安装图》01R405o 现行标准《阀门的标志和涂漆》JB/T 106-2004o B.阀门、仪表及配件的设计、供应及安装应符合国家或国际现行技术标准: 连接法兰应符合标准GB/T17241.6-2008的规定。 压力试验应符合标准GB/T13927-2008《工业阀门压力试验》。 阀门的包装及贮运应符合标准JB/T7928-1995《通用阀门供货要求》的规定。 阀体材质应符合GB12227-2005《通用阀门球墨铸铁技术条件》。 阀门结构长度符合GB12221-2005《法兰连接金属阀门结构长度》。 阀门上面不锈钢钢号和化学成分应符合GB1220-2007o GB50300-2013 《建筑工程施工质量验收统一标准》。 如杲是进口产品,还应适应其它国家相关规范、标准。

阀门压力试验规程

Q 中核苏阀科技实业股份有限公司企业标准 Q/DJ 104.2-2005 代替Q/DJ 104.2-2003 阀门压力试验规程 (第三版) 2005-10-25发布 2005-11-01实施中核苏阀科技实业股份有限公司发布

Q/DJ 104.2-2005 前言 本标准是对Q/DJ104.2-2003《阀门压力试验规程》标准的修订。本标准对Q/DJ104.2-2003在以下方面的技术内容进行了较大修改和补充: ──修改了规范性引用文件,其中取消了BS 5155、BS 5156及BS 6755-1标准,增加了EN 593、EN 13397、EN 12266-1、EN 12266-2标准; ──修改了3.6、3.23.2、4.3.2 c)、3.23.5、10.1.2、10.2.2及10.3.2; ──修改了表2-A及表2-B中表注; ──增加了EN 12266标准压力试验要求表2-D; ──修改了表5、表6、表9、表11、表12、表14及表17; ──取消了表18、表19、表20及表21; ──增加了4.2.1 d)、4.4.1 e)、5.2.1 d)、5.3.1 d)、6.1.1 d)、6.3.1 d)、6.4.1 c)、7.1.1 c)、 8.1.1 c)、8.2.1 d)、8.3.1 d) 及9.1.1 d); ──增加了附录A(规范性附录)EN 12266标准壳体强度和密封试验及阀座密封试验。 本标准的附录A为规范性附录。 本标准从实施之日起,同时代替Q/DJ104.2-2003。 本标准由中核苏阀科技实业股份有限公司标准化技术委员会提出。 本标准由技术研发中心起草。 本标准主要起草人:。 本标准由中核苏阀科技实业股份有限公司总工程师批准。 本标准所代替标准的历次版本发布情况为: ── Q/DJ 104.2-1997、Q/DJ 104.2-2003。 4-9

阀门的试验与检验

《阀门的试验与检验》 1、标准的名称改为“阀门的检验要求” 2、增加“单向密封和双向密封”术语 3、阀门“必须的试验”的规定,按公称压力和公称通每项大小有分别规定 4、闸阀和截止阀的试验项目内容分别规定 5、蝶阀的壳体试验和密封试验的最短持续时间进行了修改,与其它阀门一致 6、阀门上密封试验的最短持续时间进行了修改 7、密封试验的最大允许泄漏量按API 598-96的要求进行了修改 8、对低压密封试验的试验方法进行了修改 范围 本标准规定了阀门的检验与压力试验要求。 本标准适用于金属密封副、弹性密封副和非金属密封副(如陶瓷)的闸阀、截止阀、旋塞阀、球阀、止回阀和蝶阀的检验和压力试验。经供需双方同意后也可适用于其他类型的阀门 弹性密封副是指 1、软密封副、固体和半固体润滑脂类组成的密封副(如油封旋塞阀) 2、非金属和金属材料组成的密封副 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效/所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T 7927—1999 阀门铸钢件外观质量要求 术语 单向密封:在阀门关闭后,介质须从阀门两端的某个方向上进入,阀门的密封副才能保持密封 双向密封:不论介质从阀门两端的哪一方向进入,在阀门关闭后,阀门密封副都能保持密封 检验

压力试验 (表一)

注:除非订货合同中另有说明,对具有上密封性能的阀门,其上密封试验可为高压密封试验或低压密封试验,由制造厂选择 高压密封试验 在表1和表2中,有几种类型的阀门必须进行高压密封试验,一些类型的阀门其高压密封试验虽是任选的,但这些阀门应能通过高压密封试验(作为阀门密封结构的试验) 试验介质 1、壳体试验、高压上密封试验和高压密封试验的试验介质应是水、空气、煤油或粘度不高于水的非腐蚀性液体。试验介质的温度不超过52℃。低温阀门的试验介质温度可在订单中规定 2、低压密封和低压上密封试验,其试验介质应是空气或惰性气体 3、当用空气或其他气体进行壳体试验、密封试验和上密封试验时,制造厂应彩正确的检漏方法。如用水或液体进行试验时,应将阀门内部的空气排除 4、各项试验用的水可以含有水溶性油或防锈剂,当需方有规定时,水中可含有润滑剂。奥氏体不锈钢阀门试验时,所使用的水含氯化物量不应超过100mg/L 高压气体的壳体试验 1、当订货合同中规定,要求进行高压气体的壳体试验时,该试验应在壳体液体试验后进行,并要有相应的安全措施 2、高压气体的壳体试验压力为38℃时最大允许工作压力的1.1倍或按订货合同的规定,试验时不允许有可见泄漏 试验压力 1、壳体试验压力为38℃时最大允许工作压力的1.5倍 2、高压密封试验和高压上密封试验压力为38℃时最大允许工作压力的1.1倍 3、低压密封试验和低压上密封试验压力为0.4~0.7MPa 4、按用户采购规范规定的蝶阀,密封试验压力为设计压差的1.1倍 5、止回阀的密封试验压力为38℃时的公称压力 试验持续时间

地铁四号线给排水及消防系统阀门招标文件中的阀门技术要求

地铁四号线给排水及消防系统阀门招标文件中的阀门技术要求 Document number:PBGCG-0857-BTDO-0089-PTT1998

项目名称:北京地铁四号线给排水全线阀门设备 6.基本要求 卖方应对所投产品的结构、技术特性、制作工艺、相关参数、执行的技术标准给予详细的描述和说明。 地铁车站的杂散电流对金属管材的电化学腐蚀非常严重,对于阀门的防迷流措施主要是指生产阀门所选用材料均要在地铁潮湿、振动、强杂散电流腐蚀等环境下具有较强的抗电流腐蚀能力、较长的使用寿命,因此要求电动执行器、不锈钢、优质球墨铸铁、青铜以及各种易损件等材料品质优良。 弹性座封闸阀技术规范 (1)用途 ?应用于车站生活给水管网的室外部分及倒流防止器前后,止回阀前后等; 应用于车站消防泵房给水引入管。 ?应用于车站消防给水管网。 (2)规格要求 ?车站生活给水管网采用暗杆软密封闸阀;车站消防管网采用明杆软密封消防专用闸阀,该阀门颜色为红色。 ?该闸阀主要由阀体、阀瓣、阀轴、阀盖及传动装置等组成。 ?结构长度应符合GB12221-89标准中短系列要求。 ?生产、生活给水管采用法兰连接;消防给水管采用法兰或沟槽式连接。 ?法兰连接尺寸和密封面的形状、尺寸应符合GB/的要求。 ?根据使用要求,生活给水管道压力为,消防给水管道压力为。

(3)结构特点 ?该阀门传动装置为传动帽/涡轮式。 ?阀门阀座应为平底式,且导向槽应设在阀瓣上,以避免杂物对密封面的卡阻,而导致关闭不严或封面损坏。 ?阀瓣应为整体包胶式结构,其金属骨架内外表面与介质彻底隔离,以防止阀芯的锈蚀和胶层的剥离。 ?联结阀瓣和阀轴的螺母应整体紧密镶嵌在阀芯上,且应选用耐磨耐蚀材质。 ?阀盖应设计成自密封结构,以防外漏。 ?阀轴应设有止推轴承及3道“O”型密封圈,以保证轴密封严密同时,并且操作扭矩符合下表要求: (4)材质 阀体:球墨铸铁 阀盖:球墨铸铁 阀轴:不锈钢(316或以上) 阀芯:球墨铸铁包胶 密封橡胶:三元乙丙橡胶(EPDM) 螺栓及螺帽:不锈钢(316或以上) 阀芯联结螺母:青铜

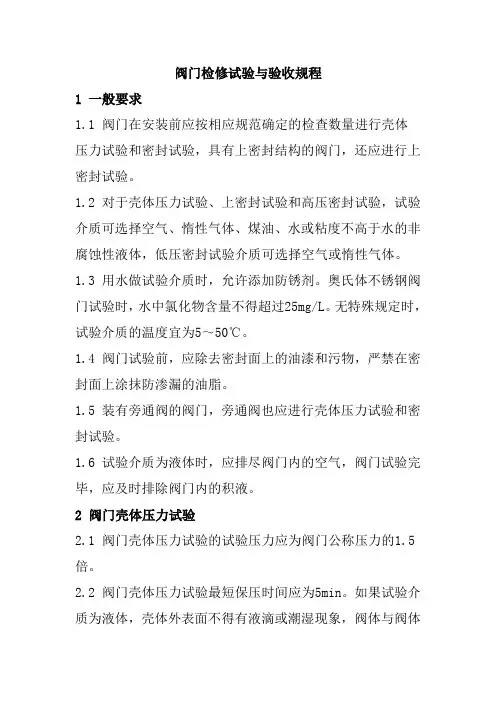

阀门试验规程

阀门试验操作规程 1. 一般规定 1.1阀门试验包括壳体试验、密封试验。 1.2无特殊规定时,试验介质的温度宜为 5 C?40 C。当环境温度低于5 C时应采取防冻措施。 1.3阀门试验前,应除去密封面上的油渍和污物,不得在密封面上涂抹防渗漏的油脂。 1.4试验用的压力表,应在鉴定合格的有效期内使用,精度不应低于 1.6级,表的满刻度值宜为最大被测压力的1.5倍?2倍。试验系统的压力表不应少于2块,并应分别安装在被试验阀门的进口处。 1.5经过试验合格的阀门,应在阀门明显部位做好试验标识,并填写试验记录。没有试验标识的阀门不得安装和使用。 2. 壳体试验 2.1壳体试验试验介质采用液体(洁净水),试验压力为阀门公称压力的 1.5倍; 2.2壳体试验按下料步骤进行: 封闭阀门的进出端,阀门开启1/3?2/3之间,向阀门壳体内充入试验介质,打开排气阀,排净阀门体腔内的空气,加压到试验压力的50%,应无泄漏、渗漏现象,然后加压到试验 压力,保压时间符合表1的规定,检查壳体各处的密封情况(包括阀体、阀盖、连接法兰等各连接处)。 表1 :阀门试验保压时间

2.3壳体试验不应有机械损伤,不允许有可见泄漏通过阀门壳壁和任何固定的阀体连接处,不得有明显可见的液滴或外表面潮湿。 3. 密封试验 3.1密封试验在壳体试验合格后进行; 3.2密封试验压力为阀门公称压力,试验介质为空气。 3.3密封试验按以下步骤进行:关闭阀门,向阀门进口端充满空气,并逐渐加压到试验压力,保压时间符合表 1 的规定,通过肥皂液检查出口端密封副的渗漏情况,不得有可见泄漏通过阀瓣、阀座背面与阀体接触面等处,并应无结构损伤。 3.4密封试验引入介质和施加压力的方向应符合下列规定: A)规定了介质流向的阀门(如截止阀等)应按介质流向引入介质和施加压力; B)没有规定介质流向的阀门(如闸阀、球阀、旋塞阀和蝶阀等)应分别沿每端引入介质和施加压力; 4. 安全措施 4.1阀门试压前,检查管道阀门与支架的紧固性和盲板的牢靠性,确认无问题后方可进行强度和严密性试验。 4.2阀门试压时,划定危险区,并安排人员负责警戒,禁止无关人员进入,升压和降压都应缓慢进行,不能过急。 4.3阀门试压时,如有泄露,不允许带压检修,待卸压后检查检修。 4.4阀门试压完后,试压水引至下水道排放。

地铁四号线给排水及消防系统阀门招标文件中的阀门技术要求

项目名称:北京地铁四号线给排水全线阀门设备 6.基本要求 卖方应对所投产品的结构、技术特性、制作工艺、相关参数、执行的技术标准给予详细的描述和说明。 地铁车站的杂散电流对金属管材的电化学腐蚀非常严重,对于阀门的防迷流措施主要是指生产阀门所选用材料均要在地铁潮湿、振动、强杂散电流腐蚀等环境下具有较强的抗电流腐蚀能力、较长的使用寿命,因此要求电动执行器、不锈钢、优质球墨铸铁、青铜以及各种易损件等材料品质优良。 6.1弹性座封闸阀技术规范 (1)用途 ?应用于车站生活给水管网的室外部分及倒流防止器前后,止回阀前后等;应用于车站消防泵房给水引入管。 ?应用于车站消防给水管网。 (2)规格要求 ?车站生活给水管网采用暗杆软密封闸阀;车站消防管网采用明杆软密封消防专用闸阀,该阀门颜色为红色。 ?该闸阀主要由阀体、阀瓣、阀轴、阀盖及传动装置等组成。 ?结构长度应符合GB12221-89标准中短系列要求。 ?生产、生活给水管采用法兰连接;消防给水管采用法兰或沟槽式连接。 ?法兰连接尺寸和密封面的形状、尺寸应符合GB/T17241.6-1998的要求。 ?根据使用要求,生活给水管道压力为1.0Mpa,消防给水管道压力为1.6Mpa。 (3)结构特点 ?该阀门传动装置为传动帽/涡轮式。 ?阀门阀座应为平底式,且导向槽应设在阀瓣上,以避免杂物对密封面的卡阻,而导致关闭不严或封面损坏。 ?阀瓣应为整体包胶式结构,其金属骨架内外表面与介质彻底隔离,以防止阀芯的锈蚀和胶层的剥离。 ?联结阀瓣和阀轴的螺母应整体紧密镶嵌在阀芯上,且应选用耐磨耐蚀材质。

?阀盖应设计成自密封结构,以防外漏。 ?阀轴应设有止推轴承及3道“O”型密封圈,以保证轴密封严密同时,并且操作扭矩符合下表要求: (4)材质 阀体:球墨铸铁 阀盖:球墨铸铁 阀轴:不锈钢(316或以上) 阀芯:球墨铸铁包胶 密封橡胶:三元乙丙橡胶(EPDM) 螺栓及螺帽:不锈钢(316或以上) 阀芯联结螺母:青铜 (5)防腐涂装 除橡胶、铜及不锈钢外,阀体内、外均须涂上环保型无毒环氧树脂粉末涂装,涂料干后不溶解于水,不影响水质,并不因空气温度起变化而发生异状,其内部厚度应在0.3mm以上,外部厚度应在0.15mm以上。 (6)测试检验 ?操作试验:在无负载情况下,将阀门开关三次以上,确定阀能有效操作。 ?强度试验:试验压力为公称压力的1.5倍,阀体各部位如轴封、阀体表面等均不得有冒汗及渗漏现象。 ?密封试验:试验压力为公称压力的1.1倍,阀瓣、阀座、阀轴等均不得有任何漏水及冒汗现象。

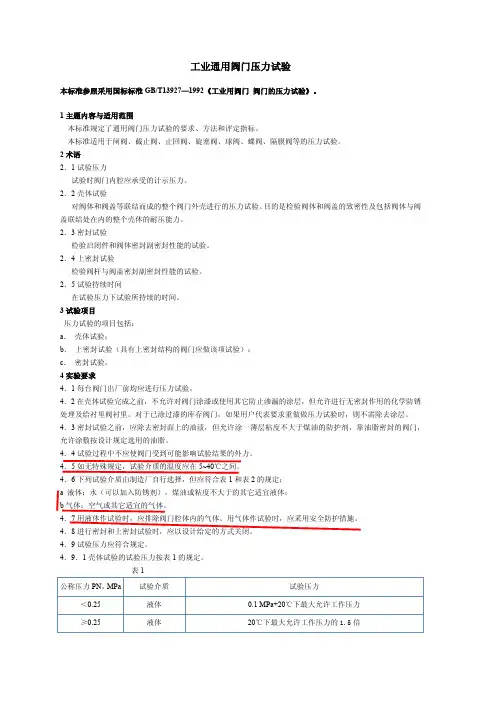

通用阀门压力试验标准

通用阀门压力试验标准 本标准参照采用国标标准GB/T13927—1992《工业用阀门阀门的压力试验》。 1主题内容与适用范围 本标准规定了通用阀门压力试验的要求、方法和评定指标。 本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。 2术语 2.1试验压力 试验时阀门内腔应承受的计示压力。 2.2壳体试验 对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。 2.3密封试验 检验启闭件和阀体密封副密封性能的试验。 2.4上密封试验 检验阀杆与阀盖密封副密封性能的试验。 2.5试验持续时间 在试验压力下试验所持续的时间。 3试验项目

压力试验的项目包括: a.壳体试验; b.上密封试验(具有上密封结构的阀门应做该项试验); c.密封试验。 4实验要求 4.1每台阀门出前均应进行压力试验。 4.2在壳体试验完成之前,不允许对阀门涂漆或使用其它防止渗漏的涂层,但允许进行无密封作用的化学防锈处理及给衬里阀衬里。对于已涂过漆的库存阀门,如果用户代表要求重做做压力试验时,则不需除去涂层。 4.3密封试验之前,应除去密封面上的油渍,但允许涂一薄层粘度不大于煤油的防护剂,靠油脂密封的阀门,允许涂敷按设计规定选用的油脂。 4.4试验过程中不应使阀门受到可能影响试验结果的外力。 4.5如无特殊规定,试验介质的温度应在5~40℃之间。 4.6下列试验介质由制造自行选择,但应符合表1和表2的规定; a 液体:水(可以加入防锈剂煤油或粘度不大于的其它适宜液体; b气体:空气或其它适宜的气体。 4.7用液体作试验时,应排除阀门腔体内的气体。用气体作试验时,应采用安全防护措施。 4.8进行密封和上密封试验时,应以设计给定的方式关闭。 4.9试验压力应符合规定。 4.9.1壳体试验的试验压力按表1的规定。

阀门的检查和试验检测

阀门的检查和试验检测 第1章概 述 1.1范围 1.1.1本标准包括对闸阀、截止阀、旋塞阀、球阀、止回阀和蝶阀的检查、检验、补充检验和压力试验的要求.上述各类阀门为弹性密封、非金属(如,陶瓷)密封或金属—金属密封.弹性密封是指; a.软密封,固体或半固体润滑脂类(如,油封阀、旋塞阀), b.软密封与金属密封的组合, c.设计满足表5规定的弹性密封泄漏率的任何其他类阀门. APl 598是对引用它的API标准的补充,但经买方与阀门制造厂商定,APl 598也可用于其他类阀门。 1.1.2 检查要求适用于由阀门制造厂进行的检验和试验及买方要求在阀门制造厂内进行的任何补充检验.试验要求适用于在阀门制造厂内进行的需要 的和任选的压力试验。 1,1.3本标准所规定的试验和检验如下: a壳体试验; b.上密封试验, c. 低压密封试验; d. 高压密封试验: c.铸件的外观检验, f.高压气体壳体试验. 1.2引用标准 1.2.1 ASME B L20.1本标准引用下列标准、法规和规范的最新版本. 通用管螺纹 承插焊和螺纹连接的锻钢管件 法兰、螺纹和焊连接的阀门 B 16.11 B 16.34 MSS SP--55 SP--91阀门、法兰、管件和其他管路附件的铸钢件的质量标准----目视法阀门手动操作规则 1.2.2本标准补充下列APl阀门标 准.

API Std 594 Std 599 Std 600 对夹式、凸耳对央式和双法兰式止回阀 钢和球墨铸铁旋塞阀 阀盖为螺栓连接和自压密封的法兰和对焊连接的钢闸阀 法兰、螺纹和焊连接的及加长阀体连接的紧凑型钢闸阀 150磅级耐腐蚀法兰连接闸阀(铸造) 法兰,螺纹和焊连接的金属球阀 双法兰式、对夹式和凸耳对夹式蝶阀 Std Std Std Std 602 603 608 609 第2章检查、检验和补充检验 在阀门制造厂内检查 2.1 买方将在定单中规定要在阀门制造厂内检查阀门并目睹阀门的检验和试验.在执行购 货合同期间,买方检查员可随时进入制造厂内与阀门制造有关的任何部门。 2.2 在阀门制造厂外检查 当买方规定,检查包括在阀门制造厂外制造的壳体部件时,这些部件应在其制造地 接受买方检查。 2.3 检查通知 当规定由买方检查时,阀门制造厂应在进行需要的阀门试验和规定的补充检查或检验 前5个工作日,按定单中所列地址通知买方。如需要厂外检查时,阀门制造厂也应提前5 个工作日通知买方在何时、何地可对在阀门制造厂外制造的壳体部件进行检查。 2.4 检查范围 检查范围可在定单中规定,除另有说明外,检查应限于下述各项. a 、在装配过程中对阀门进行检查,以保证符合定单中的规定。检查可包括使用规定 的无损检验方法。 b .现场目睹需要的和规定任选的压力试验和检验。 C 现场目睹任何补充检验(见2.6节)。 d .审查加工记录和无损检验记录(包括规定的射线检验记录)。 2.5 检验 2.51 阀门制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验,以保证符合 阀MSSSP 一55的规定。 2.5.2 阀门制造厂应对每台阀门进行检验,以保证符合本标准和引用的采购规范(如,

阀门压力试验规范

1.目的 为确保产品的压力试验检验符合有关标准规定,特制定本规范。 2.范围 适用于本公司生产的切断类阀门产品。 3. 引用标准 JB/T9092-1999 阀门的试验和检验 API598-2009 阀门的检查 API 6D-2008 管道阀门规范 4. 压力试验 4.1 试验准备 4.1.1压力测试操作人员应接受相关培训,取得公司颁发的上岗资格证,方可独立从压力测试工作。 4.1.2除订货要求外,试验前,阀门不得涂漆,但磷化处理或类似的化学处理用于保护表面是允许的,且阀体应清理干净。 4.2试验介质 4.2.1壳体试验、高压密封试验、高压上密封试验,试验介质为含有水溶性油或防锈剂的水,若用煤油作试验须在合同中注明; 4.2.2低压密封试验,低压上密封试验,试验介质为气体或惰性气体; 4.2.3奥氏体不锈钢阀门用水作试验时,所用水的氯含量应不超过100ppm。 4.2.4试验介质的温度应在5℃~40℃之间。 4.3压力表的管理 4.3.1压力表的量程确认 压力表量程应是试验压力的1.5~3倍(测量压力应在量程范围的25%~75%),压力表的精度不低于2.5级并在满量程25%、50%、75%、100%的位置上定期校准。 b)JIS K级和API磅级阀门试压时选用的压力表量程范围见表2。 c)0.6MPa气密封试验用压力表量程范围选用0~1.6MPa。 4.3.2所有的试验用压力表应按照公司的“监视和测量设备控制程序”程序进行控制和校准,并贴有校准标签,且在有效期内。 4.4压力试验的要求 4.4.1如有带有驱动装置,应使用驱动装置操作阀门试验。

4.4.2试验过程中,不允许对阀门施加影响试验结果的任何外力。 4.5压力试验操作方法和程序 4.5.1上密封试验 将阀门完全开启,使上密封起作用,松开填料压盖,向体腔内加压至规定的试验压力,并保压至规定的时间,检查填料处是否有上浮及泄漏现象。合格后压紧填料压盖。 4.5.2壳体试验 将装好的试验阀门的两端封闭,阀门部分开启,接通试验装置,向阀门体腔内注入试验介质,排除气体并逐渐加压至规定的试验压力。保持压力至规定的保压时间,检查壳体有无泄漏、渗透、冒汗现象,检查填料处有无泄漏。合格后逐渐泄压。 4.5.3密封试验 4.5.3.1在壳体试验后进行,阀体内充满介质前应部分开启以便将阀体内的空气排净,然后关紧,升到试验压力,并且保压时间大于规定时间. 4.5.3.2对受压元件和连接处进行观察,确认有无泄漏。 4.5.4密封试验方法,见表3 4.6阀门所需的压力试验项目 4.6.1JB/T9092规定的检验项目 a) 公称通径小于或等于100mm、公称压力小于或等于25.0Mpa及公称通径大于或等于125mm、 b) 公称通径小于或等于100mm、公称压力大于25.0MPa和公称通径大于或等于125mm、公称压

闸阀性能试验规范

闸阀性能试验规范 1 承压件的强度液压试验: 1.1 阀体、阀盖、被视为承压件需进行强度液压试验。 1.2 强度液压试验前,将阀体、阀盖清洗干净。 1.3 外部表面不得有油漆,并保持干燥,如表面有水份可采用压缩空气吹干。 1.4 承压件强度液压试验介质一般为清水。 1.5 试验压力: 1.5.1 对于工作压力为2000Psi、3000Psi,其试验压力为工作压力的2倍。 1.5.2对于工作压力为5000Psi、10000Psi、15000Psi,其试验压力为工作压力的1.5倍。 1.6接受准则: 室温下的静水压试验:当每小时试验压力的变化不大于5%或500Psi(3.45MPa)时(取其较小值),应予接受。 1.7 试验程序: 1.7.1 初次稳压时间3分钟。 1.7.2 降压至零。 1.7.3 再次稳压时间15分钟。 1.7.4 强度液压试验时,需用液压记录仪进行观察试压过程中的压力变化,强度液压试验完成后,需将承压件(阀体)的跟踪号记录在对应的曲线上,填上记录仪器的设备号,日期和签字,并妥善保管好记录材料,以备客户查阅。 2 阀门的通径规试验: 2.1所有全径阀阀门在装配后,必须使用阀门通径规进行通径试验。 2.1.1通径规规格:

对 2 1/16”平板阀,其通径规规格为φ51.6 mm。 对 2 9/16”平板阀,其通径规规格为φ64.3 mm。 对 3 1/16”平板阀,其通径规规格为φ77 mm。 对 3 1/8”平板阀,其通径规规格为φ78.6 mm。 对 4 1/16”平板阀,其通径规规格为φ102.4 mm。 2.2 通径规必须完全通过全径阀阀门。 3 阀座的密封液压试验: 3.1阀座密封液压试验压力应等于额定工作压力,试验压力应依次作用在阀板的一侧,另一侧通大气,处于常压状态并保持干燥。 3.2在密封液压试验前,阀门外表面不得有油漆,并保持干燥,如表面有水份可采用压缩空气吹干。 3.3 阀座密封液压试验介质一般为清水。 3.4接受准则: 室温下的静水压试验:当每小时试验压力的变化不大于5%或500Psi(3.45MPa)时(取其较小值),应予接受。 3.5试验程序: 3.5.1 初次稳压时间3分钟。 3.5.2 在具有压差 (额定工作压力)的状态下打开阀门, 此降压至零。 3.5.3第二次稳压时间15分钟。 3.5.4 降压至零。 3.5.5 以上试压合格后,将阀调头,对另一端的阀座密封进行试压,方法同上。 3.6 试验时,需用液压记录仪进行观察试压过程中的压力变化,密封液压试验完成后,需将阀体的跟踪号记录在对应的曲线上,填上记录仪器的设备号,日期和签字,并妥善保管好记录材料,以备客户查阅。

阀门的检验和试验

阀门的检验和试验标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

阀门的检验和试验 API 598标准第7版 1996年9月 美国石油协会

API出版物可以被任何想要引用的人使用,学会已尽最大努力保证出版的资料准确并可靠,但是学会对出版物有关的事项不负责,担保或保证,并于此特别否认任何因使用本标准造成损失或损害承担任何义务和责任,不因为出版物有矛盾而违背联邦、州或地方的法规承担任何义务和责任。 我们欢迎提出修订意见,建议稿应提交给The director of the Manufacturing,Distribution and Markeing Department,API1220L street,,washington,特殊注解 API出版物对一般性问题作了必要的阐述,针对有关的具体情况要研究地方、州和联邦的法律和法规。 API不承担雇主、制造商和供应商对其雇员有关健康和安全危险及其适当防护的告诫,正确培训和装备的责任,也不承担他们对地方、州和联邦的法律责任。 关于有关特殊材料和条件的安全和健康危险及适当防护的信息应从雇主、制造商或材料供应商,或材料安全数据表中获得。 任何API出版物所包含的内容,都不得理解为暗示或其他方式,授权制造、销售或使用与专利证有关的任何 方法、设备或产品也不理解为保护任何人侵犯专利证的行为。

通常API标准至少每五年要审查、修订、重新批准或撤销,有时这个审查周期可作一次两年的延长,作为一个现行的API标准,在出版日期之后5年、就不再有效,再版前已得到延期批准,出版标准的情况可以API编辑部了解。(电话<202> 682-8000),API出版物和资料每年定期出版,并由API每季更新,地址:1220L street,本文件按API标准化程序出版的,该程序确保文件从通报、参加讨论直至成为API标准,涉及到本标准内容的理解的问题和涉及到本标准下工艺改善的问题和评价,应直接写信给the director of the Authoring Department,API 1220L street,出版物可以被任何想要引用的人使用,学会已尽最大努力保证出版的资料准确并可靠,但是学会对出版物有关的事项不负责,担保或保证,并于此特别否认任何因使用本标准造成损失或损害承担任何义务和责任,不因为出版物有矛盾而违背联邦、州或地方的法规承担任何义务和责任。 API出版的标准已被大量有多证明,具有合理的工程或操作实践。何时何地应用这些标准,并不企图排除采用合理工程判断的需要,API标准的出版物和系统阐述并不企图禁止任何人使用任何其它实践方法。 任何制造厂依API标准标记要求,标记的装置或材料独自为其符合采用的标准要求、负责,API不代表、担保或保证该产品事实上采用的API标准。

给排水专业技术要求

给排水专业技术协议 3.1.给排水设计通用要求 3.1.1户内厨卫、公共卫生间、泵房、水箱间、水处理间、消防水池及其余设备间,均应有给排水详细的平面大样及系统图;所有系统均要求画轴测系统图;给排水立管及商铺用水点位置应在平面图中表示(其中立管应有定位尺寸及编号)。 3.1.2应按本设计任务书要求选用材料及设备设施,用水定额按地方标准的接近下限选取,并将其在设计说明中作详尽表述;主要设备表上的设备应注明规格、型号、性能参数。设计说明中应有给排水各系统的设计流量与工作压力等参数的表述。 3.2.给水、排水系统 甲方应在施工图开始前提供市政给水点和污水排放接入点的具体位置及标高。3.2.1在小区给水引入管后分设住宅给水、公建给水(包括商业、会所、幼儿园等)两个独立的给水系统,并设水表单独计量。 3.2. 2 室外各水景、绿化给水、消防补水、室外消火栓从室外给水管网接入并分别设置计量水表(其中室外消火栓不设置计量水表)。 3.2. 3 住宅每单元可设专用给水管道井,多层建筑住户用水的计量装置均集中安装在楼外检查井内,做到分户计量,抄表出户;水管井应合理布置,满足检修抄表的空间需要(平面图画详细)。 3.2.4 甲方应在施工图设计开始前提供本小区的市政供水压力,设计时应充分利用市政自来水管网压力直接供水,高区采用垂直分区并联供水系统, 根据水压需要可设计变频加压供水系统,应满足整个小区高区供水。 3.2.5 住宅设置厨房、卫生间排水、分体空调冷凝水、屋面雨水等排水系统;会所、商业、幼儿园等房间设置相应的给排水系统。 3.2.7排水系统采用重力自流排出室外, 地下室污废水均汇至地下室的集水坑,然后用潜污泵提升排放;卫生间不作同层排水。 3.2.8 当二层或一层单独排水干管跨越架空层(含商铺)或地下层且水平跨度较长时,应分别将该排水横干管接入楼上层排水横干管的下游,接入点在距楼上层最近排水主立管大于2.0米~3.0米处,用45°斜三通接入。 3.2.9 室外分别设置雨水(含分体空调排水)、污废水系统,其中雨水直接排入市政雨水管网, 污废水经化粪池处理后排入市政污水管网。 3.2.10卫生器具均选用节水型;每户住宅的卫生间内只设置1台电热水器,厨房设1台燃气壁挂炉, 同时保证卫生间能用燃气壁挂炉的热水洗澡;燃气壁挂炉排烟管穿墙的预留洞 D100,中心标高距地为+2.30米;幼儿园设置电热水器为

各种阀门试压方法

各种阀门的试压方法 一般情况下,工业阀门在使用时不做强度试验,但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀,其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装之彰应作强度和密封性试验。低压阀门抽查20%,如不合格应100%的检查;中、高压阀门应100%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等,各类工业阀门含气动阀门的试压方法如下: 1、球阀的试压方法 气动球阀的强度试验应在球体半开状态下进行。 ①浮动式球阀密封性试验:将阀处于半开状态,一端引入试验介质,另一端封闭;将球体转动几次,阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能,不得有渗漏现象。然后从另一端引入试验介质,重复上述试验。 ②固定式球阀密封性试验:在试验前将球体空载转动几次,固定式球阀处于关闭状态,从一端引人试验介质至规定值;用压力表检查引入端密封性能,使用压力表精度0.5~1级,量程为试验压力的1.5倍。在规定时问内,没有降压现象为合格;再从另一端引入试验介质,重复上述试验。然后,将阀门处于半开状态,两端封闭,内腔充满介质,在试验压力下检查填料和垫片处,不得有渗漏。 ③三通球阀应在各个位置上进行密封性试验。 2、止回阀的试压方法 止回阀试验状态:升降式止回阀阀瓣轴线处于与水平垂直的位置;旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。 强度试验时,从进口端引入试验介质至规定值,另一端封闭,看阀体和阀盖无渗漏为合格。 密封性试验从出口端引入试验介质,在进口端检查密封面处,填料和垫片处无渗漏为合格。 3、减压阀的试压方法 ①减压阀的强度试验一般以单件试验后组装,亦可组装后试验。强度试验持续时间:DN<50mm的lmin;DN65~150mm的大于2min;DN>150mm的大于3min。波纹管与组件焊接后,应用减压阀后最高压力的1.5倍、用空气进行强度试验。 ②密封性试验时按实际工作介质进行。用空气或水试验时,以公称压力的1.1倍进行试验;用蒸汽试验时,以工作温度下允许的最高工作压力进行。进口压力与出口压力之差要求不小于0.2MPa。试验方法为:进口压力调定后,逐渐调节该阀的调节螺钉,使出口压力在最大与最小值范围内能灵敏地、连续地变化,不得有停滞、卡阻现象。对蒸汽减压阀,当进口压力调走后,关闭阀后截断阀,出口压力为最高和最低值,在2min内,其出口压力的升值应符合表4.176—22中规定,同时,

API598阀门的检验和试验

API598阀门的检验和试验 目录 买方须知 第一章概述 1.1范围 1.2参考标准 第二章检查、检验和补充检验 2.1 在阀门制造厂内的检查 2.2 在阀门制造厂外的检查 2.3 检查通知 2.4 检查范围 2.5 检验 2.6 补充检验 第三章压力试验 3.1 试验地点 3.2 试验设备 3.3 需要的试验 3.4 高压密封试验 3.5高压气体壳体试验 3.6 试验介质 3.7 试验压力 3.8 试验持续时间 3.9 试验泄漏 第四章压力试验方法 4.1 概述 4.2 壳体试验 4.3 上密封试验 4.4 低压密封试验 4.5 高压密封试验 第五章阀门的合格证书和重复试验 5.1 合格证书 5.2 重复试验 表: 1A:压力试验(见3.3.3) 1B: 压力试验(见3.3.4) 2: 壳体试验压力 3:其他试验压力 4:试验压力持续时间 5:密封试验的最大允许泄漏率

阀门的检查和试验 第1章概述 1.1范围 1.1.1本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的检查、检验,补充检验和压力试验的要求,上述各类阀门为弹性密封,非金属(如陶瓷)密封和金属—金属密封,弹性密封是指: a.软密封、固体和半固体润滑脂类(如油封旋塞阀) b.软密封与金属密封的组合 c.设计的满足表5规定的弹性密封泄漏率的任何其他类阀门 API 598 是对引用它的API标准的补充,但经买方与阀门制造厂商定,API 598也可用于其他类阀门。 1.1.2检查要求适用于由阀门制造厂进行的检验和试验及买方要求在阀门制造厂内进行的任何补充试验。试验要求适用于在阀门制造厂内进行的需要的和任选的压力试验。 1.1.3本标准所规定的试验和检验如下: a.壳体试验 b.上密封试验 c.低压密封试验 d.高压密封试验 e.铸件的外观检验 f.高压气体壳体试验 1.2引用标准 1.2.1本标准引用下列标准、法规和规范的最新版本 ASME1 B1.20.1通用管螺纹(英制) B16.11 承插焊和螺纹连接的锻钢管件 B16.34法兰、螺纹和焊连接的阀门 MSS 2 SP-55 阀门、法兰、管件和其他管路附件的铸钢件的质量标准—目视法 SP-91 阀门手动操作指南 1.2.2本标准是下列API阀门标准的补充 API Std 594 对夹式、凸耳对夹式和双法兰式止回阀 Std 599 钢和球墨铸铁旋塞阀 Std 600 阀盖为螺栓连接和自压密封的法兰的对焊连接的钢闸阀 Std 602 法兰、螺纹、焊连接及加长阀体连接的紧凑型钢闸阀 Std 603 150磅级耐腐蚀法兰连接的铸造闸阀 Std 608 法兰、螺纹和焊连接的金属球阀 Std 609 双法兰式、对夹式和凸耳对夹式蝶阀

给排水阀门、管道施工14个禁忌及措施

给排水阀门、管道施工14个禁忌及措施给排水工程经验 禁忌1:施工使用的主要材料、设备及制品,缺少符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。后果:工程质量不合格,存在事故隐患,不能按期交付使用,必须返工修理;造成工期拖延,人工和物资投入增加。措施:给排水及暖卫工程所使用的主要材料、设备及制品,应有符合国家或部颁发现行标准的技术质量鉴定文件或产品合格证;应标明其产品名称、型号、规格、国家质量标准代号、出厂日期、生产厂家名称及地点、出厂产品检验证明或代号。 禁忌2:阀门安装前不按规定进行必要的质量检验。后果:系统运行中阀门开关不灵活,关闭不严及出现漏水(汽)的现象,造成返工修理,甚至影响正常供水(汽)。措施:阀门安装前,应做耐压强度和严密性试验。试验应以每批(同牌号、同规格、同型号)数量中抽查10%,且不少于一个。对于安装在主干管上起切断作用的闭路阀门,应逐个作强度和严密性试验。阀门强度和严密性试验压力应符合《建筑给排水及采暖工程施工质量验收规范》(GB 50242-2002)规定。 禁忌3 :安装阀门的规格、型号不符合设计要求。例如阀门的公称压力小于系统试验压力;给水支管当管径小于或等于50mm时采用闸阀;热水采暖的干、

立管采用截止阀;消防水泵吸水管采用蝶阀。后果:影响阀门正常开闭及调节阻力、压力等功能。甚至造成系统运行中,阀门损坏被迫修理。措施:熟悉各类阀门的应用范围,按设计的要求选择阀门的规格和型号。阀门的公称压力要满足系统试验压力的要求。按施工规范要求:给水支管管径小于或等于50mm应采用截止阀;当管径大于50mm应采用闸阀。热水采暖干、立控制阀应采用闸阀,消防水泵吸水管不应采用蝶阀。 禁忌4 :阀门安装方法错误。例如截止阀或止回阀水(汽)流向与标志相反,阀杆朝下安装,水平安装的止回阀采取垂直安装,明杆闸阀或蝶阀手柄没有开、闭空间,暗装阀门的阀杆不朝向检查门。后果:阀门失灵,开关检修困难,阀杆朝下往往造成漏水。措施:严格按阀门安装说明书进行安装,明杆闸阀留足阀杆伸长开启高度,蝶阀充分考虑手柄转动空间,各种阀门杆不能低于水平位置,更不能向下。暗装阀门不但要设置满足阀门开闭需要的检查门,同时阀杆应朝向检查门。 禁忌5 :蝶阀法兰盘用普通阀门法兰盘。后果:蝶阀法兰盘与普通阀门法兰盘尺寸大小不一,有的法兰内径小,而蝶阀的阀瓣大,造成打不开或硬性打开而使阀门损坏。措施:要按照蝶阀法兰的实际尺寸加工法兰盘。 禁忌6 :建筑结构施工中没有预留孔洞和预埋件,或预留孔洞尺寸偏小和预埋件没做标记。后果:暖卫工程施工中,剔凿建筑结构,甚至切断受力钢筋,影响建筑物安全性能。措施:认真熟悉暖卫工程施工图纸,根据管道及支吊架安装的
