断路器选型基本原则
断路器选型基本原则 Revised by Liu Jing on January 12, 2021
断路器选型应遵守的基本原则
发布时间：10-12-16 来源：点击量：1673 字段选择：大中小
1 断路器的额定电压必须大于或等于线路的工作电压。
负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。
2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。
线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。
3 断路器的额定电流≥线路的负载电流。
负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。
5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、
C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。
6 在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。
供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。
7 有进出线规定的产品必须严格按要求接线，进出线不可反接。
漏电断路器必须按要求接线，否则会引起开关漏电保护功能的损坏，因漏电保护线路板的工作电源从开关的出线端引出，如采取反接线，则线路板的工作电源长期存在，一旦漏电保护动作，内部电磁脱扣线圈因长期通电而损坏(电磁脱扣线圈的设计为瞬时工作方式)，漏电功能损坏。
低压电器选型的一般原则
低压电器选型的一般原则： 1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 3、设备的遮断电流应不小于短路电流，即Izh≥Ich 4、热稳定保证值应不小于计算值。 5、按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动情况进行选择。 一、断路器的选型 保护：过载，短路，欠电压 一般选型： 1、断路器额定电压≥线路额定电压； 2、断路器额定电流≥线路计算负荷电流； 3、断路器脱扣器额定电流≥线路计算负荷电流； 4、断路器极限通断能力≥线路中最大短路电流； 5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流； 6、断路器欠电压脱扣器额定电压等于线路额定电压。 配电用断路器的选型： 1、长延时动作电流整定为导线允许载流量的0.8～1倍； 2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间； 3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。Ijx为线路计算负荷电流；k为电动机起动电流倍数，Iedm为最大一台电动机额定电流； 4、短延时时间按被保护对象的热稳定校验；
5、无短延时时，瞬时电流整定值不小于1.1（Ijx+1.35k1kIedm)。k1为电动机起动电流的冲击系数，取1.7～2。 如有短延时，则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。 电动机保护用自动开关的选型： 1、长延时电流整定值＝电动机额定电流； 2、6倍长延时电流整定值的可返回时间≥电动机起动时间； 3、鼠笼形瞬时整定电流为8～15倍脱扣器额定电流；绕线形瞬时整定电流为3～6倍脱扣器额定电流。 照明用自动开关的选型： 1、长延时电流整定值不大于线路计算负荷电流； 2、瞬时电流整定值＝6倍的线路计算负荷电流。 二、刀开关的选型 保护：主要用作隔离开关，不切断故障电流，只能承受故障电流引起的电动力和热效应。 选型： 1、按额定电压选：刀开关额定电压≥刀开关工作电压。 2、按额定电流选：刀开关额定电流≥刀开关工作电流。如电路中有电动机，工作电流应按电动机起动电流计算。 3、按热稳定和动稳定校验： imax≥ich。imax：最大允许电流。ich：三相短路冲击电流。 三、熔断器选型 保护：短路，若作过载保护，可靠性不高。 1、熔断器熔体的选择 （1）按正常工作电流选择
断路器选型基本原则
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大中小 1 断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3 断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。 4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。 在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬
塑壳断路器选型标准
塑壳断路器选型标准 塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。 类型型号额定电流(A) 分断能力 (Icu)kA400V 价格 2P 3P 4P 经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 - NF125-CW 50,63,80,100,125 10 430 614 - NF250-CW 125,150,175,200,225,250 18 850 1215 - NF400-CW 250,300,350,400 36 2194 3131 - NF630-CW 500,600,630 36 3265 4666 - NF800-CEW 400-800可调36 - 7426 - 标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491 NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061 NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576 NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831 NF160-SW 125,150,160 30 1102 1566 2039 NF160-SGW RT 125-160可调36 1318 1875 2451 NF160-SGW RE 80-160可调36 - 3935 5099 NF250-SW 125,150,175,200,225,250 30 1267 1803 2348 NF250-SGW RT 125-160,160-250可调36 1576 2153 2812 NF250-SGW RE 125-250可调36 - 4130 5366 NF400-SW 250,300,350,400 45 2596 3708 4810 NF400-SEW 200-400可调50 - 5644 7344 NF630-SW 500,600,630 50 3636 5202 6798 NF630-SEW 300-630可调50 - 7426 9641 NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782 NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142 NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315 NF160-HW 125,150,160 50 1288 1833 2379 NF160-HGW RT 125-160可调75 1545 2318 2853 NF160-HGW RE 80-160可调75 - 4316 5614 NF250-HW 125,150,175,200,225,250 50 1411 2019 2616 NF250-HGW RT 125-160,160-250可调75 1689 2421 3142 NF250-HGW RE 125-250可调75 - 4553 512 NF400-HEW 200-400可调70 - -6046 7849 NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257
低压电器选用原则及要求
低压电器选用原则及要求 一．断路器的选择 1．一般低压断路器的选择 (1)低压断路器的额定电压不小于线路的额定电压. (2)低压断路器的额定电流不小于线路的计算负载电流. (3)低压断路器的极限通断能力不小于线路中最大的短路电流. (4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5)脱扣器的额定电流不小于线路的计算电流. (6)欠压脱扣器的额定电压等于线路的额定电压. 2．配电用低压断路器的选择 (1)长延时动作电流整定值等于0. 8~1倍导线允许载流量. (2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间. (3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流. (4)短延时的延时时间按被保护对象的热稳定校核. (5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2. (6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值. 3．电动机保护用低压断路器的选择 (1)长延时电流整定值等于电动机的额定电流. (2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡. (3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流. 4．照明用低压断路器的选择 (1)长延时整定值不大于线路计算负载电流. (2)瞬时动作整定值等于(6~20)倍线路计算负载电流. 二．漏电保护装置的选择 1．形式的选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性. 2．额定电流的选择 漏电保护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电保护器;若负载为三相三线,则选用三极的漏电保护器;若负载为三相四线,则应选用四极漏电保护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用;灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家庭一般为5mA左右).家庭装于配电板上的漏电保护器,其额定漏电动作电流宜为15~30mA左右;针对某一设备用的漏电保护器(如落地电扇等),
低压断路器选型技能资料
低压断路器选型技能 一选型原则： 1.断路器的额定工作电压≥线路额定电压。 2.断路器的额定工作电流≥线路计算负载电流。 3.断路器的极限短路分断能力≥线路中可能出现的最大短路电流（一般按有效值计算）。 4.断路器的极数选择根据电力线路相数来确定：单相电路选择1P或2P的断路器；三相电路选择3P或4P的断路器。 5.断路器的额度工作电流应该<上一级断路器的额度工作电流；断路器的额度工作电流应该>下一级断路器的额度工作电流。 6.断路器的极限短路分断能力应该<上一级断路器的极限短路分断能力；断路器的极限短路分断能力应该>下一级断路器的极限短路分断能力。 二框架式断路器的选型 请准确填写框架式断路器选型订货信息表，就能正确完成选型： 用户：订货台数：订货日期：联系电话： 型号规格□NA8-1600 □NA8-3200 □NA8-6300 额定电流□200□400□630□800 □1600□2000□2500 □4000□5000 （In）A □1000□1250□1600 □3200 □6300 安装方式□抽屉式□固定式（4000A以上无固定式） 连接方式□水平连接□垂直连接□板前连接□混合连接（注明连接方式） 极数□三极□四极 智能保护参数 的整定 默认出厂整定值I R=1In 2s(6I R) 定时限Isd=8I R 反时限Isd=6I R tsd=0.2s@6I R Ii=12In Ig关闭(如若打开需特殊说明默认值 Ig=0.5×In 反时限剪切系数k=OFF 时间T=0.4s) 若用户有与默认值不同的需求时，请在线面横线上填写数值 长延时保护I R 动作电流设定__I n(0.4~1ON/OFF)

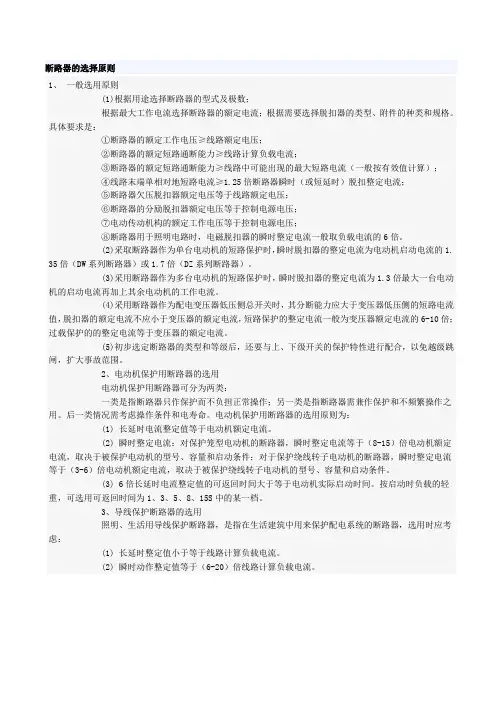

断路器一般选用原则.

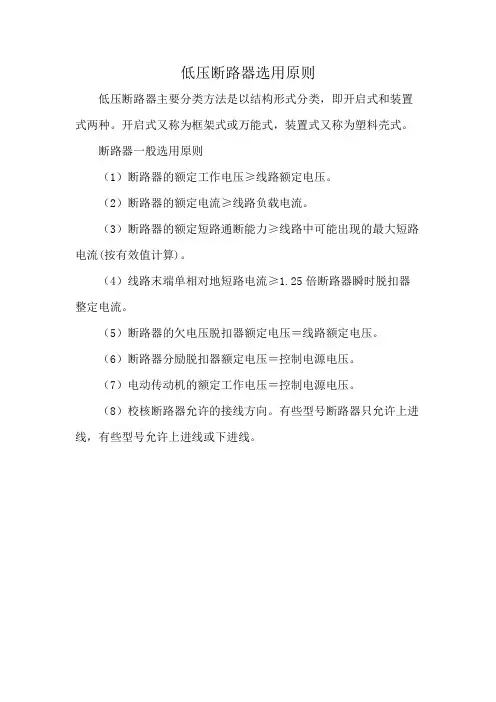

低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。 开启式又称为框架式或万能式，装置式又称为塑料壳式。 断路器一般选用原则 （1）断路器的额定工作电压≥线路额定电压。 （2）断路器的额定电流≥线路负载电流。 （3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。 （5）断路器的欠电压脱扣器额定电压＝线路额定电压。 （6）断路器分励脱扣器额定电压＝控制电源电压。 （7）电动传动机的额定工作电压＝控制电源电压。 （8）校核断路器允许的接线方向。有些型号断路器只允许上进线，有些型号允许上进线或下进线。 低压断路器的选用原则 1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。 2）断路器的额定电压UN应等于或大于被保护线路的额定电压。 3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。 4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。5）断路器的极限分断能力应大于线路的最大短路电流的有效值。 6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。 7）断路器的长延时脱扣电流应小于导线允许的持续电流。 （1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。 （2）框架式低压断路器框架式断路器一般容量较大，具有较高的短路分断能力和较高的动稳定性。适用于交流50Hz，额定电流380V的配电网络中作为配电干线的主保护。框架式断路器主要由触点系统、操作机构、过电流脱扣器、分励脱扣器及欠压脱扣器、附件及框架等部分组成，全部组件进行绝缘后装于框架结构底座中。目前我国常用的有DWl5、ME、AE、AH等系列的框架式低压断路器。DWl5系列断路器是我国自行研制生产的，全系列具有1000、1500、2500和4000A等几个型号。 ME、AE、AH等系列断路器是利用引进技术生产的。它们的规格型号较为齐全(ME开关电流等级从630A～5000A共13个等级)，额定分断能力较DWl5更强，常用于低压配电干线的主保护。 （3）智能化断路器目前国内生产的智能化断路器有框架式和塑料外壳式两种。框架式智能化断路器主要用于智能化自动配电系统中的主断路器，塑料外壳式智能化断路器主
