汽轮机原理习题及答案

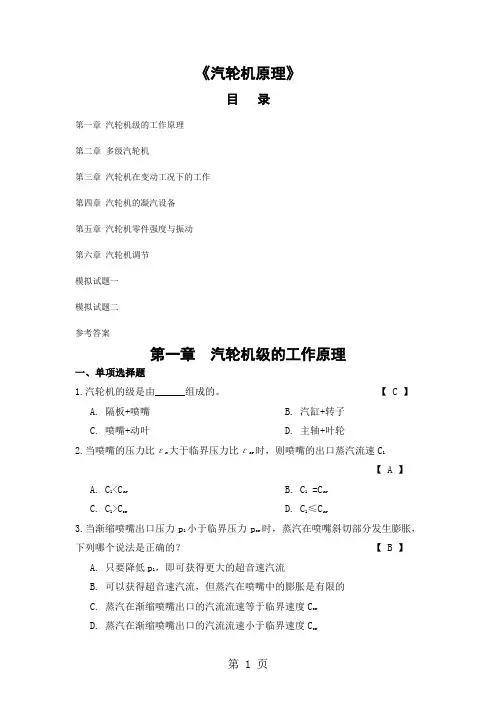

《汽轮机原理》
目录
第一章汽轮机级的工作原理
第二章多级汽轮机
第三章汽轮机在变动工况下的工作
第四章汽轮机的凝汽设备
第五章汽轮机零件强度与振动
第六章汽轮机调节
模拟试题一
模拟试题二
参考答案

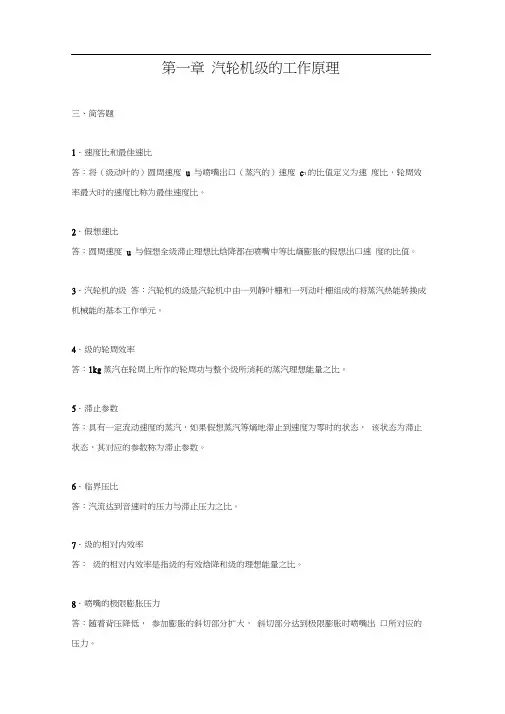

第一章汽轮机级的工作原理

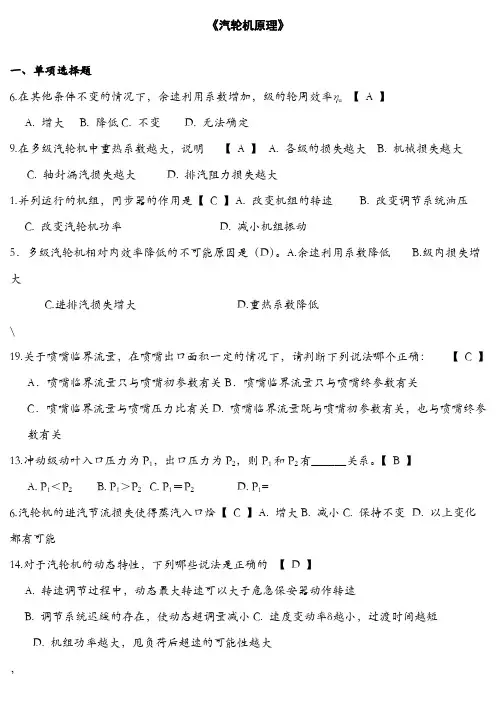

一、单项选择题
1.汽轮机的级是由______组成的。【 C 】
A. 隔板+喷嘴
B. 汽缸+转子
C. 喷嘴+动叶
D. 主轴+叶轮
2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1
【 A 】
A. C
1 1 =C cr C. C 1>C cr D. C 1 ≤C cr 3.当渐缩喷嘴出口压力p 1小于临界压力p cr 时,蒸汽在喷嘴斜切部分发生膨胀, 下列哪个说法是正确的?【 B 】 A. 只要降低p 1 ,即可获得更大的超音速汽流 B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的 C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C cr D. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr 4.汽轮机的轴向位置是依靠______确定的?【 D 】 A. 靠背轮 B. 轴封 C. 支持轴承 D. 推力轴承 5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。【 C 】 A. 轴向力 B. 径向力 C. 周向力 D. 蒸汽压差 6.在其他条件不变的情况下,余速利用系数增加,级的轮周效率ηu【 A 】 A. 增大 B. 降低 C. 不变 D. 无法确定 7.工作在湿蒸汽区的汽轮机的级,受水珠冲刷腐蚀最严重的部位是:【 A 】 A. 动叶顶部背弧处 B. 动叶顶部内弧处 C. 动叶根部背弧处 D. 喷嘴背弧处 8.降低部分进汽损失,可以采取下列哪个措施?【 D 】 A. 加隔板汽封 B. 减小轴向间隙 C. 选择合适的反动度 D. 在非工作段的动叶两侧加装护罩装置 9.火力发电厂汽轮机的主要任务是:【 B 】 A. 将热能转化成电能 B. 将热能转化成机械能 C. 将电能转化成机械能 D. 将机械能转化成电能 10.在纯冲动式汽轮机级中,如果不考虑损失,蒸汽在动叶通道中【 C 】 A. 相对速度增加 B. 相对速度降低; C. 相对速度只改变方向,而大小不变 D. 相对速度大小和方向都不变 11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg,该级的反动度为0.187,则喷嘴出口的理想汽流速度为【 D 】 A. 8 m/s B. 122 m/s C. 161 m/s D. 255 m/s 12.下列哪个说法是正确的【 C 】 A. 喷嘴流量总是随喷嘴出口速度的增大而增大; B. 喷嘴流量不随喷嘴出口速度的增大而增大; C. 喷嘴流量可能随喷嘴出口速度的增大而增大,也可能保持不变; D. 以上说法都不对 13.冲动级动叶入口压力为P 1,出口压力为P 2 ,则P 1 和P 2 有______关系。【 B 】 A. P 1<P 2 B. P 1 >P 2 C. P 1=P 2 D. P 1 =0.5P 2 14.工作段弧长为1037mm,平均直径1100 mm,该级的部分进汽度: 【 A 】 A. 0.3 B. 0.5 C. 0.66 D. 1 15.汽机中反动度为0.5 的级被称为:【 D 】 A. 纯冲动级 B. 带反动度的冲动级 C. 复速级 D. 反动级 16.蒸汽在某反动级喷嘴中的滞止理想焓降为30 kJ/kg,则蒸汽在动叶通道中的 理想焓降为:【 C 】 A. 0 kJ/kg B. 15 kJ/kg C. 30 kJ/kg D. 45 kJ/kg 17.在反动式汽轮机级中,如果不考虑损失,则:【 B 】 A.蒸汽在动叶通道中的绝对速度增大 B.蒸汽在动叶通道中绝对速度降低 C.蒸汽在动叶通道中相对速度只改变方向,而大小不变 D.以上说法都不对 18.假设喷嘴前的蒸汽滞止焓为3350 kJ/kg,喷嘴出口蒸汽理想比焓值为3304.4 kJ/kg,则喷嘴实际出口速度为【 A 】 A. 9.5 m/s B. 81.3 m/s C. 81.9 m/s D. 320 m/s 19.关于喷嘴临界流量,在喷嘴出口面积一定的情况下,请判断下列说法哪个正确:【 C 】A.喷嘴临界流量只与喷嘴初参数有关 B.喷嘴临界流量只与喷嘴终参数有关 C.喷嘴临界流量与喷嘴压力比有关 D. 喷嘴临界流量既与喷嘴初参数有关,也与喷嘴终参数有关 =15°,当速比取下列哪个值时,该级的轮20.反动级中,若喷嘴出口汽流角 1 周效率最高。【 D 】 A. 0.24 B. 0.48 C. 0.6 D. 0.966 和圆周速度u相等时,纯冲动级和反动级在最佳速比下21.在喷嘴出口方向角 1 所能承担的焓降之比为【 B 】 A. 1:2 B. 2:1 C. 1:1 D. 1:4 22.汽轮机级采用部分进汽的原因是【 B 】 A. 叶片太长 B. 叶片太短 C. 存在鼓风损失 D. 存在斥汽损失 23.下列哪几项损失不属于叶栅损失。【 C 】 A. 喷嘴损失 B. 动叶损失 C. 余速损失 D. 叶高损失 24.在圆周速度相同的情况下,作功能力最大的级为【 C 】 A. 纯冲动级 B. 带反动度的冲动级 C. 复速级 D. 反动级 25.在各自最佳速比下,轮周效率最高的级是【 D 】 A. 纯冲动级 B. 带反动度的冲动级 C. 复速级 D. 反动级 26.蒸汽在喷嘴斜切部分膨胀的条件是【 A 】 A. 喷嘴后压力小于临界压力 B. 喷嘴后压力等于临界压力 C. 喷嘴后压力大于临界压力 D. 喷嘴后压力大于喷嘴前压力 27.在反动级中,下列哪种说法正确【 C 】 A. 蒸汽在喷嘴中理想焓降为零 B. 蒸汽在动叶中理想焓降为零 C. 蒸汽在喷嘴与动叶中的理想焓降相等 D. 蒸汽在喷嘴的理想焓降小于动叶的理想焓降 28.下列哪个措施可以减小叶高损失【 A 】 A. 加长叶片 B. 缩短叶片 C. 加厚叶片 D. 减薄叶片 29.下列哪种措施可以减小级的扇形损失【 C 】 A. 采用部分进汽 B. 采用去湿槽 C. 采用扭叶片 D. 采用复速级 30.在汽轮机工作过程中,下列哪些部件是静止不动的?【 C 】 A 叶轮 B 叶片 C 隔板 D 轴 31.哪些措施可以减小斥汽损失?【 B 】 A. 采用扭叶片 B. 减少喷嘴组数 C. 在叶轮上开孔 D. 在动叶非工作弧段加装护罩 32.纯冲动级内能量转换的特点是【 B 】 A. 蒸汽只在动叶栅中进行膨胀 B. 蒸汽仅对喷嘴施加冲动力 C. 喷嘴进出口蒸汽压力相等 D. 喷嘴理想焓降等于动叶理想焓降 33.汽在叶片斜切部分膨胀的特点包括【 B 】 A. 蒸汽汽流方向不变 B. 其叶片前后的压力比ε<εcr C. 其叶片前后的压力比ε>εcr D. 叶片出口只能得到音速汽流 34.大型气轮机低压末级的反动度一般为【 D 】 A 0 B 0.3 C 0.5 D 〉0.5 二、填空题 1.汽轮机级内漏汽主要发生在隔板和动叶顶部。 2.叶轮上开平衡孔可以起到减小轴向推力的作用。 3.部分进汽损失包括鼓风损失和斥汽损失。 4.汽轮机的外部损失主要有机械损失和轴封损失。 5.湿气损失主要存在于汽轮机的末级和次末级。 6.在反动级、冲动级和速度级三种方式中,要使单级汽轮机的焓降大,损失较少,应采用反动级。 7.轮周损失包括:喷嘴损失、动叶损失、余速损失。 三、简答题 1.速度比和最佳速比 答:将(级动叶的)圆周速度u与喷嘴出口(蒸汽的)速度c1的比值定义为速度比,轮周效率最大时的速度比称为最佳速度比。 2.假想速比 答:圆周速度u与假想全级滞止理想比焓降都在喷嘴中等比熵膨胀的假想出口速度的比值。3.汽轮机的级 答:汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。 4.级的轮周效率 答:1kg蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。 5.滞止参数 答:具有一定流动速度的蒸汽,如果假想蒸汽等熵地滞止到速度为零时的状态,该状态为滞止状态,其对应的参数称为滞止参数。 6.临界压比 答:汽流达到音速时的压力与滞止压力之比。 7.级的相对内效率 答:级的相对内效率是指级的有效焓降和级的理想能量之比。 8.喷嘴的极限膨胀压力 答:随着背压降低,参加膨胀的斜切部分扩大,斜切部分达到极限膨胀时喷嘴出口所对应的压力。 9.级的反动度 答:动叶的理想比焓降与级的理想比焓降的比值。表示蒸汽在动叶通道内膨胀程度大小的指标。 10.余速损失 答:汽流离开动叶通道时具有一定的速度,且这个速度对应的动能在该级内不能转换为机械功,这种损失为余速损失。 11.临界流量 答:喷嘴通过的最大流量。 12.漏气损失 答:汽轮机在工作中由于漏气而产生的损失。 13.部分进汽损失 答:由于部分进汽而带来的能量损失。 14.湿气损失 答:饱和蒸汽汽轮机的各级和普通凝汽式汽轮机的最后几级都工作与湿蒸汽区,从而对干蒸汽的工作造成一种能量损失称为湿气损失。 15.盖度 答:指动叶进口高度超过喷嘴出口高度的那部分叶高。 16.级的部分进汽度 答:装有喷嘴的弧段长度与整个圆周长度的比值。 17.冲动级和反动级的做功原理有何不同?在相等直径和转速的情况下,比较二者的做功能力的大小并说明原因。 答:冲动级做功原理的特点是:蒸汽只在喷嘴中膨胀,在动叶汽道中不膨胀加速,只改变流动方向,动叶中只有动能向机械能的转化。 反动级做功原理的特点是:蒸汽在动叶汽道中不仅改变流动方向,而且还进行膨胀加速。 动叶中既有动能向机械能的转化同时有部分热能转化成动能。 在同等直径和转速的情况下,纯冲动级和反动级的最佳速比比值: op x )(1/ op x )(1=( 1c u )im /(1c u )re =(1cos 2 1α)/1cos α=re t h ?21/im t h ? re t h ?/im t h ?=1/2 上式说明反动级的理想焓降比冲动级的小一倍 18.分别说明高压级内和低压级内主要包括哪几项损失? 答:高压级内:叶高损失、喷嘴损失、动叶损失、余速损失、扇形损失、漏气损失、叶轮摩擦损失等; 低压级内:湿气损失、喷嘴损失、动叶损失、余速损失,扇形损失、漏气损失、叶轮摩擦损失很小。 19.简述蒸汽在汽轮机的工作过程。 答:具有一定压力和温度的蒸汽流经喷嘴,并在其中膨胀,蒸汽的压力、温度不断降低,速度不断升高,使蒸汽的热能转化为动能,喷嘴出口的高速汽流以一定的方向进入装在叶轮上的通道中,汽流给动叶片一作用力,推动叶轮旋转,即蒸汽在汽轮机中将热能转化为了机械功。 20.汽轮机级内有哪些损失?造成这些损失的原因是什么? 答:汽轮机级内的损失有: 喷嘴损失、动叶损失、余速损失、叶高损失、叶轮摩擦损失、部分进汽损失、漏汽损失、扇形损失、湿气损失9种。 造成这些损失的原因: (1)喷嘴损失:蒸汽在喷嘴叶栅内流动时,汽流与流道壁面之间、汽流各部分之间存在碰撞和摩擦,产生的损失。 (2)动叶损失:因蒸汽在动叶流道内流动时,因摩擦而产生损失。 (3)余速损失:当蒸汽离开动叶栅时,仍具有一定的绝对速度,动叶栅的排汽带走一部分动能,称为余速损失。 (4)叶高损失:由于叶栅流道存在上下两个端面,当蒸汽流动时,在端面附面层内产生摩擦损失,使其中流速降低。其次在端面附面层内,凹弧和背弧之间的压差大于弯曲流道造成的离心力,产生由凹弧向背弧的二次流动,其流动方向与主流垂直,进一步加大附面层内的摩擦损失。 (5)扇形损失:汽轮机的叶栅安装在叶轮外圆周上,为环形叶栅。当叶片为直叶片时,其通道截面沿叶高变化,叶片越高,变化越大。另外,由于喷嘴出口汽流切向分速的离心作用,将汽流向叶栅顶部挤压,使喷嘴出口蒸汽压力沿叶高逐渐升高。而按一元流动理论进行设计时,所有参数的选取,只能保证平均直径截面处为最佳值,而沿叶片高度其它截面的参数,由于偏离最佳值将引起附加损失,统称为扇形损失。 (6)叶轮摩擦损失:叶轮在高速旋转时,轮面与其两侧的蒸汽发生摩擦,为了克服摩擦阻力将损耗一部分轮周功。又由于蒸汽具有粘性,紧贴着叶轮的蒸汽将随叶轮一起转动, 并受离心力的作用产生向外的径向流动,而周围的蒸汽将流过来填补产生的空隙,从而在叶轮的两侧形成涡流运动。为克服摩擦阻力和涡流所消耗的能量称为叶轮摩擦损失。 《汽轮机原理》 一、单项选择题 6.在其他条件不变的情况下,余速利用系数增加,级的轮周效率η u 【 A 】 A. 增大 B. 降低 C. 不变 D. 无法确定 9.在多级汽轮机中重热系数越大,说明【 A 】 A. 各级的损失越大 B. 机械损失越大 C. 轴封漏汽损失越大 D. 排汽阻力损失越大 1.并列运行的机组,同步器的作用是【 C 】A. 改变机组的转速 B. 改变调节系统油压 C. 改变汽轮机功率 D. 减小机组振动 5.多级汽轮机相对内效率降低的不可能原因是(D)。A.余速利用系数降低 B.级内损失增大 C.进排汽损失增大 D.重热系数降低 19.关于喷嘴临界流量,在喷嘴出口面积一定的情况下,请判断下列说法哪个正确:【 C 】 A.喷嘴临界流量只与喷嘴初参数有关B.喷嘴临界流量只与喷嘴终参数有关 C.喷嘴临界流量与喷嘴压力比有关D. 喷嘴临界流量既与喷嘴初参数有关,也与喷嘴终参数有关 13.冲动级动叶入口压力为P 1,出口压力为P 2 ,则P 1 和P 2 有______关系。【 B 】 A. P 1<P 2 B. P 1 >P 2 C. P 1 =P 2 D. P 1 =0.5P 2 6.汽轮机的进汽节流损失使得蒸汽入口焓【 C 】A. 增大B. 减小C. 保持不变 D. 以上变化都有可能 14.对于汽轮机的动态特性,下列哪些说法是正确的?【 D 】 A. 转速调节过程中,动态最大转速可以大于危急保安器动作转速 B. 调节系统迟缓的存在,使动态超调量减小 C. 速度变动率δ越小,过渡时间越短 D. 机组功率越大,甩负荷后超速的可能性越大 27.在反动级中,下列哪种说法正确【 C 】A. 蒸汽在喷嘴中理想焓降为零 B. 蒸汽在动叶中理想焓降为零 C. 蒸汽在喷嘴与动叶中的理想焓降相等 D. 蒸汽在喷嘴的理想焓降小于动叶的理想焓降 25.在各自最佳速比下,轮周效率最高的级是【 D 】A. 纯冲动级B.带反动度的冲动级 C.复速级D.反动级 26.蒸汽在喷嘴斜切部分膨胀的条件是【 A 】A. 喷嘴后压力小于临界压力 B. 喷嘴后压力等于临界压力 C. 喷嘴后压力大于临界压力 D. 喷嘴后压力大于喷嘴前压力 12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大; B. 喷嘴流量不随喷嘴出口速度的增大而增大; C. 喷嘴流量可能随喷嘴出口速度的增大而增大,也可能保持不变; D. 以上说法都不对 8.评价汽轮机热功转换效率的指标为【 C 】A. 循环热效率 B. 汽耗率 C. 汽轮机相对内效率 D. 汽轮机绝对内效率 13.在其它条件不变的情况下,冷却水量越大,则【 A 】A. 凝汽器的真空度越高B. 凝汽器的真空度越低 C. 机组的效率越高 D. 机组的发电量越多 4.两台额定功率相同的并网运行机组A, B所带的负荷相同,机组A的速度变动率小于机组B的速度变动率, 当电网周波下降时,两台机组一次调频后所带功率为P A 和P B ,则【 C 】 第一章绪论 一、单项选择题 1.新蒸汽参数为13、5MPa的汽轮机为( b ) A.高压汽轮机 B.超高压汽轮机 C.亚临界汽轮机 D.超临界汽轮机 2.型号为N300-16、7/538/538的汽轮机就是( B )。 A、一次调整抽汽式汽轮机 B、凝汽式汽轮机 C、背压式汽轮机 D、工业用汽轮机 第一章汽轮机级的工作原理 一、单项选择题 3.在反动级中,下列哪种说法正确?( C ) A、蒸汽在喷嘴中的理想焓降为零 B、蒸汽在动叶中的理想焓降为零 C、蒸汽在喷嘴与动叶中的理想焓降相等 D、蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失?( A ) A、加长叶片 B、缩短叶片 C、加厚叶片 D、减薄叶片 5.下列哪种措施可以减小级的扇形损失?( C ) A、采用部分进汽 B、采用去湿槽 C、采用扭叶片 D、采用复速级 6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1与P2的关系为( C ) A.P1 汽轮机原理及运行课程自学辅导资料 二○○八年十月 汽轮机原理及运行课程自学进度表教材:汽轮机原理教材编者:沈士一康松庆贺庆庞立云 出版社:中国电力出版社出版时间:1992 接交给任课教师。总成绩中,作业占15分。 汽轮机原理及运行课程自学指导书 第1章汽轮机级的工作原理 一、本章的核心、重点及前后联系 (一)本章的核心 掌握蒸汽在汽轮机各种级内的流动过程和能量转换规律及计算,蒸汽在汽轮机级内能量转换过程中各种损失和各种级效率的物理概念及减少损失的措施,熟悉各种损失的计算;熟悉汽轮机级的热力设计原则和方法,扭叶片级;了解叶栅的气动特性。 (二)本章重点 级的概念,级的工作过程,级的反动度,动叶进出口速度三角形,蒸汽在喷嘴的膨胀过程,蒸汽在动叶中的流动和能量转换过程;蒸汽作用在动叶栅上的力和轮周功率,级的轮周效率,级的轮周效率与速比的关系,蒸汽在复速级内的能量转换特点;级内损失,级的相对内效率。 (三)本章前后联系 在前面学习完成工程热力学和流体力学的基础上,对级的工作原理进行学习;学习本章内容为后面分析多级汽轮机的工作原理打下基础。 二、本章的基本概念、难点及学习方法指导 (一)本章的基本概念 级,反动度,压比,速比,最佳速比,轮周效率,轮周功率,级的相对内效率,扭叶片(二)本章难点及学习方法指导 级的轮周效率和速比的关系 学习方法:理论联系实际,熟悉汽轮机结构,多看书, 三、典型例题分析 1.汽轮机按工作原理分类可分为哪几种类型? 答:冲动式汽轮机和反动式汽轮机。 2.按热力性质分类,汽轮机可分为哪几种类型? 答:凝汽式汽轮机,背压式汽轮机,调节抽汽式汽轮机,抽汽背压式汽轮机,中间再热式汽轮机 第一章 绪论 一、单项选择题 1.新蒸汽参数为的汽轮机为( b ) A .高压汽轮机 B .超高压汽轮机 C .亚临界汽轮机 D .超临界汽轮机 2.型号为538/538的汽轮机是( B )。 A.一次调整抽汽式汽轮机 B.凝汽式汽轮机 C.背压式汽轮机 D.工业用汽轮机 第一章 汽轮机级的工作原理 一、单项选择题 3.在反动级中,下列哪种说法正确( C ) A.蒸汽在喷嘴中的理想焓降为零 B.蒸汽在动叶中的理想焓降为零 C.蒸汽在喷嘴与动叶中的理想焓降相等 D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失( A ) A.加长叶片 B.缩短叶片 C.加厚叶片 D.减薄叶片 5.下列哪种措施可以减小级的扇形损失( C ) A.采用部分进汽 B.采用去湿槽 C.采用扭叶片 D.采用复速级 6.纯冲动级动叶入口压力为P 1,出口压力为P 2,则P 1和P 2的关系为( C ) A .P 1 P 2 C.P 1=P 2 D.P 1 ≥P 2 7.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A ) A.余速损失 B.喷嘴能量损失 C.动叶能量损失 D.部分进汽度损失 8.下列哪项损失不属于汽轮机级内损失( A ) A.机械损失 B.鼓风损失 C.叶高损失 D.扇形损失 9.反动级的结构特点是动叶叶型( B )。 A. 与静叶叶型相同 B. 完全对称弯曲 C. 近似对称弯曲 D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。 A. 最大流量 B. 最佳速度比 C. 部发进汽 D. 全周进汽 1.汽轮机的级是由______组成的。【 C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1 【 A 】 A. C 1 汽轮机原理及运行 随着工业生产的蓬勃发展,工业污染物的排放,对大气、自然环境的影响和危害越来越大。国家为保护环境,加大了对工业生产污染物排放的监管力度,国务院专门召开会议部署全国节能降耗减排的工作。我省焦化、炭黑、水泥等高温冶炼企业比较多,这些企业在生产过程中必然产生大量焦煤气、热量,而这些能源和热能大都没有被再利用,而以不同的排放方式,白白地浪费掉了,还造成了大气环境污染。事实上,要做到脱硫除尘、净化排放,必须将余热温度降到250゜C以下才能实现,而排放的余热全都在250゜C上,是根本无法脱硫除尘的。那么,唯一的办法就是将余热再利用,首选发电,实现能量再利用,既提高了原材料利用率,又净化了排放物,大大减少CO2、SO2排放量。 一直以来,这样的好事为什麽没有企业做呢?原因就在于,利用余热、余气进行发电的机组功率较小,不易并入大电网,或是地处与系统弱联系的区域,根本无网可并。自发自用,单独运行,又苦于发电机组不能稳定运行。故而形成目前不能不生产、可排放又超标的困难局面。 余热减排发供电微电网稳定运行综合控制系统的研发,是针对利用余热发电、热电联产的自备电厂运行不稳定、耗能高的问题而进行的。主要应用于焦化、炭黑、水泥等高温冶炼企业,利用余热发电、热电联产的自备电厂的微电网设 备在线数字化状态检测与监控的工艺改造,彻底改造通过气门排放蒸汽调节负荷的传统方法,实现了既稳定运行,又节能降耗减排。其适用范围和区域主要是产生余热、余气的高温冶炼企业,电网覆盖薄弱地区、电网末端或电网未到达区域,自建的供、用电微电网。 针对这种状况,山西博赛克电力技术有限公司潜心研究开发余热减排发供电微电网稳定运行综合控制系统技术,彻底解决了这些发电机组的运行不稳定问题,真正实现了无网支撑、无忧运行,被称为“自备电厂的革命性技术”,具有国内领先水平。是一项电力、电网节能降耗技术。 其社会经济意义主要是:能为上述状况提供完整的工艺改造解决方案,可使这些企业的余热自备电厂的发电设施充分发挥效能,既节能又高效,净化污染物排放,而且用电用户可以使用到与大电网等质的电能,满足生产、生活需求。山西省长治地区沁新公司2×6000KW煤矸石自备电厂的工艺改造和2×12MW焦化余热自备电厂建设,都是采用了余热减排发供电微电网自稳定综合控制系统技术。 事实雄辩地说明,应用该技术改造余热自备电厂通过气门排空进行负荷调节的传统方法,彻底解决了自备电厂运行的弊端,使之高效节能、安全稳定运行。肯定可以带动一大批焦化、炭黑、水泥等高温冶炼企业,充分利用余热、余气进行发电。一是由于余热、余气的充分利用,提高了原材料 《汽轮机原理》习题 1. 已知:渐缩喷嘴进口蒸汽压力MPa p 4.80=,温度4900=t ℃,初速s m c 500=;喷嘴后蒸汽压力MPa p 8.51=,喷嘴速度系数97.0=φ。求 (1) 喷嘴前蒸汽滞止焓、滞止压力; (2) 喷嘴出口的实际速度; (3) 当喷嘴后蒸汽压力由MPa p 8.51=下降到临界压力时的临界速度。 2. 已知:某汽轮机级的进汽压力MPa p 96.10=,温度3500=t ℃;级后蒸汽压力MPa p 47.12=。速度比5 3.011==c u x ,级的平均反动度15.0=Ωm ,又知喷嘴和 动叶栅的速度系数分别为97.0=φ, 90.0=ψ,喷嘴和动叶的出口汽流角为o 181=α,o 612?=?ββ。 (1) 求解并作出该级的速度三角形; (2) 若余速利用系数00=μ,11=μ,流量h t D 960=,求级的轮周效率u η和轮 周功率u P ; (3) 定性绘制级的热力过程曲线。 3. 某机组冲动级级前蒸汽压力MPa p 96.10=,温度3500=t ℃;级后蒸汽压力MPa p 47.12=。该级速度比45.01=x ,喷嘴出口汽流角为o 131=α,动叶的进口汽流角与出口汽流角相等(?=21ββ),喷嘴和动叶栅的速度系数分别为95.0=φ,87.0=ψ;该级的平均反动度0=Ωm 。试求解:同题2(1)、(2)、(3)。 4. 国产某机组第三级设计工况下级前蒸汽压力MPa p 13.50=,温度 5.4670=t ℃;级后蒸汽压力MPa p 37.42=,进口汽流的初速动能kg kJ h c 214.10=Δ全部被利用。设 计中选定该级的平均直径mm d m 5.998=,级的平均反动度%94.7=Ωm ,喷嘴出口汽流角为74101′=o α,动叶的出口汽流角相等45172′=?o β。又知喷嘴和动叶栅的速度系数分别为97.0=φ,935.0=ψ,汽轮机的转速min 3000r n =,11=μ。试作出该级的速度三角形,求级的轮周效率u η,定性绘制级的热力过程曲线。 《汽轮机原理》 目录 第一章汽轮机级的工作原理 第二章多级汽轮机 第三章汽轮机在变动工况下的工作 第四章汽轮机的凝汽设备 第五章汽轮机零件强度与振动 第六章汽轮机调节 模拟试题一 模拟试题二 参考答案 第一章汽轮机级的工作原理 一、单项选择题 1.汽轮机的级是由______组成的。【 C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1 【 A 】 A. C 1 ?A) 级的相对内效率小于轮周效率 ?B) 级的相对内效率的最佳速度比大于轮周效率最高时的最佳速度比?C) 级的相对内效率的最佳速度比等于轮周效率最高时的最佳速度比?D) 级的相对内效率的最佳速度比小于轮周效率最高时的最佳速度比 ?A) 压力降低 ?B) 温度降低 ?C) 比体积增大 ?D) 相对速度增加 ?A) 隔板型结构,隔板用来安装喷嘴,并将各级叶轮隔开?B) 转鼓型结构 ?C) 汽缸上有固定静叶的隔板及支承隔板的隔板套 ?D) 汽缸上有静叶环及支承静叶环的静叶持环 ?A) 定压运行 ?B) 滑压运行 参考答案:A B 收起解析 解析: ?A) 便于拆装 ?B) 可使级间距离不受或少受汽缸上抽汽口的影响,从而可以减小汽轮机的轴向 尺寸,简化汽缸形状,有利于启停及负荷变化 ?C) 为汽轮机实现模块式通用设计创造了条件 ?D) 隔板套的采用会增大汽缸的径向尺寸,相应的法兰厚度也将增大,延长了汽 轮机的启动时间 ?A) 可分为轮式和鼓式两种基本型式 ?B) 轮式转子具有安装动叶片的叶轮,鼓式转子则没有叶轮,动叶片直接装在转 鼓上 ?C) 通常反动式汽轮机转子采用轮式结构 ?D) 通常冲动式汽轮机转子采用轮式结构 参考答案:A B D ?A) 纯冲动机 ?B) 反动级 ?C) 带反动度的冲动级 ?D) 复速级 ?A) 因高速转动和汽流作用而承受较高的静应力和动应力 ?B) 因处在高温过热蒸汽区而承受高温作用 ?C) 因处在湿蒸汽区内工作而承受腐蚀和冲蚀作用 ?D) 作用是将蒸汽的热能转换为动能,再将动能转换为汽轮机转子旋转机械能 参考答案:A B C D 收起解析 电厂汽轮机题库 名词解释: 级- 将热能转换成旋转机械能的最基本的工作单元。 极限压力—蒸汽在减缩喷管的斜切部分达到完全膨胀时出口截面上最低的压力。 最佳速比—轮周效率最高时对应的速比。 重热现象—在多级汽轮机中,前面级的损失可以部分的被以后各级利用,使得各级的理想焓降之和大于汽轮机的理想焓降,这种现象称为重热现象。 极限功率- 指在一定的蒸汽初,终参数和转速下,单排气口凝气式汽轮机所能获得的最大功率。 汽轮机的相对内效率-蒸汽在汽轮机内的有效焓降与其理想焓降的比值。 汽轮机的变工况:汽轮机在偏离设计参数条件下运行的工况。 节流调节:通过改变一个或几个同时启闭的调节阀开度,从而改变汽轮机进气量及焓降的调节方法。 喷嘴调节:蒸汽通过依次几个启,闭调节阀进入汽轮机的调节方法。 调节级:通流面积随负荷改变而改变的级。 滑压调节:汽轮机的调节汽阀开度不变,通过调整新汽压力来改变机组功率调节方式。 叶片的静频率:叶片在静止时的自振频率。 叶片的动频率:叶片在旋转情况下的自振频率。 转子的临界转速:在汽轮机发电机组的启动和停机过程中,当转速达到某些数值时,机组发生强烈振动,而越过这些转速后,振动便迅速减弱。这些机组发生强烈振动时的转速称为转子的临界转速。 油膜振荡:机组转速达到转子的第一临界转速两倍时,轴颈中心发生的频率等于转子第一临界转速的大振动。 凝汽器传热端差:汽轮机排气温度与凝汽器循环冷却水出口温度的差值。 凝结水过冷度:凝结水的温度比凝汽器喉部压力下的饱和温度低的数值。 凝汽器的最佳真空:提高真空后所增加的汽轮机功率与为提高真空使循环水泵多消耗的厂用电之差达到最大值时的真空。 液压调节系统:主要依靠液体作工作介质来传递信息的汽轮机调节系统,主要由机械部件和液压部件组成。 调节系统的静态特征:在稳定工况下,调节系统输入转速和输出负荷之间的关系。 过渡过程时间:调节系统受到扰动后,从原来的稳定状态过渡到新的稳定状态所需要的最少时间。 一次调频:电负荷改变引起电网频率变化时,电网中并列运行的各台机组均自动的根据自身的静态特征线承担一定的负荷变化以减少电网频率改变的调节过程。 二次调频:通过同步器或改变功率给定值,实现电网负荷的重新分配,将电网频率调回到预定的质量范围内的调频过程。 低周疲劳:材料失效应力循环次数小于104-105的疲劳。 胀差:转子与汽缸沿轴向的膨胀差值。 滑参数启动:在启动的过程中,电动主气门前的蒸汽参数(压力和温度)随机组转数或负荷的变化而滑升。 中压缸启动:冲转时高压缸不进汽,中压缸先进汽,待转速升到一定转数或并网并带一定负荷后,高压缸才进汽。 填空题: 绪论 1.确定CB25-8.83/1.47/0.49型号的汽轮机属于下列哪种型式?【 D 】 A. 凝汽式 B. 调整抽汽式 C. 背压式 D. 抽气背压式 2.型号为N300-16.7/538/538的汽轮机是【B 】 A. 一次调整抽汽式汽轮机 B. 凝汽式汽轮机 C. 背压式汽轮机 D. 工业用汽轮机 3.新蒸汽压力为15.69MPa~17.65MPa的汽轮机属于【C 】 A. 高压汽轮机 B. 超高压汽轮机 C. 亚临界汽轮机 D. 超临界汽轮机 4.根据汽轮机的型号CB25-8.83/1.47/0.49可知,该汽轮机主汽压力为8.83 ,1.47表示汽轮机的抽汽压 力。 第一章 1.汽轮机的级是由______组成的。【C 】 A. 隔板+喷嘴 B. 汽缸+转子 C. 喷嘴+动叶 D. 主轴+叶轮 2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【A 】 A. C1 、填空题 1. 蒸汽轮机发电厂的三大核心设备为:、及。 2. 工质的基本状态参数有:、和。 3. 热能传递和转化的方式有:和。 4. 当M<1时,要想使气流膨胀,通流截面应;要想扩压通流截面应。 当M>1时,要想使气流膨胀,通流截面应;要想扩压通流截面应。 5. 汽轮机按热力过程可分为:①汽轮机;②汽轮机; ③汽轮机;④汽轮机等。 6. 汽轮机是一种将的转变为的旋转式原动机。 7. 根据级所采用的反动度的大小不同,可将级分为:,,三种。 8. 蒸汽在动叶中的与这一级之比,称为汽轮机的反动度。 9. 动叶片中理想焓降的大小,通常用级的来衡量,动叶中的焓降越大,级的反动度就。 10. 级内损失除了蒸汽在通流部分中流动时所引起的损失、损失、损失外,还有 损失、损失、损失、损失,损失以及等损失。 11. 汽轮机的损失可分为损失和损失。外部损失包括:损失、损失。 12. 汽轮机转子主要包括、、、以及其他转动零件。 13. 汽轮机的轴承分轴承和轴承两大类。 14. 蒸汽在多级汽轮机中工作时,除存在各种级内损失外,还要产生损失和损 失。 15. 汽轮机米用中间再热,可以提咼;又能减小 16. 高压轴封用来防止蒸汽汽缸,避免工质损失并保护运行现场环境,减轻加热或冲进使润滑油质劣化;低压轴封则用来防止空气汽缸使升高,以及减轻的负担。 17. 危急遮断器的动作转速应在额定转速的范围内。 18. 汽轮机处在临界转速下振动增大的现象称为现象。 19. 影响调节系统动态特性的主要因素,除了机组方面的转子飞升时间,中间容积时间外,还有调节系统方面的、和。 20. DEH控制系统要实现对汽轮机组转速和负荷的控制,必须获得的反馈信号是信号、信号以及信号。 21. DEH调节系统的四种运行方式为:、、和。 22. 汽轮机凝汽设备由、、和凝结水泵等组成。 23. 抽汽器的作用是抽出凝汽器中的,凝汽器真空。 24. 高加保护装置的作用是:当高加发生事故时,能及时切断高加与的联系,同时打开管路,以保证。 25. 调节系统动态特性的质量指标主要有:、和。 26. 调节系统的静态试验包括:、和。 二、名词解释 1?工质一一 2?热力系统—— 第一章 绪论 、单项选择题 1.新蒸汽参数为 13.5MPa 的汽轮机为( A ?高压汽轮机 C .亚临界汽轮机 2.型号为 N300-16.7/538/538的汽轮机是(B )。 A. 一次调整抽汽式汽轮机 C.背压式汽轮机 B. 凝汽式汽轮机 D.工业用汽轮机 第一章 汽轮机级的工作原理 、单项选择题 3.在反动级中,下列哪种说法正确 ?( C ) A. 蒸汽在喷嘴中的理想焓降为零 B. 蒸汽在动叶中的理想焓降为零 C. 蒸汽在喷嘴与动叶中的理想焓降相等 D. 蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失 ?( A ) A. 加长叶片 B.缩短叶片 C.加厚叶片 D. 减薄叶片 5.下列哪种措施可以减小级的扇形损失 ?( C ) A. 采用部分进汽 C.采用扭叶片 6.纯冲动级动叶入口压力为 B.采用去湿槽 D.采用复速级 P 1,出口压力为 P 2,贝U P l 和P 2的关系为( C A . P 1 P 2 A. 余速损失 B. 喷嘴能量损失 C.动叶能量损失 D.部分进汽度损失 8.下列哪项损失不属于汽轮机级内损失 A. 机械损失 B. 鼓风损失 C. 叶高损失 D. 扇形损失 ( A ) 9.反动级的结构特点是动叶叶型 ( B )。 A. 与静叶叶型相同 B. 完全对称弯曲 C . P l = P 2 D . P l > P 2 7.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素 ( A ) b ) B .超高压汽轮机 D ?超临界汽轮机 A. 最大流量 C. 部发进汽 B. 最佳速度比 D. 全周进汽 A. 隔板 +喷嘴 C. 喷嘴+动叶 B. C i =C cr D. C 1 W C cr 3. 当渐缩喷嘴出口压力p i 小于临界压力p cr 时,蒸汽在喷嘴斜切部分发生膨胀, 列哪个说法是正确的? C. 动叶根部背弧处 8. 降低部分进汽损失,可以采取下列哪个措施? A. 加隔板汽封 1. 汽轮机的级是由 组成的。 2.当喷嘴的压力比& n 大于临界压力比& cr 时, 则喷嘴的出口蒸汽流速 C 1 B. 汽缸 +转子 D. 主轴 +叶轮 A. C 1 汽轮机原理及运行试题 一、填空题(每小题1分,共20分) 1.排汽压力升高时,若保持机组功率不变,需增加进汽量,导致轴向推力。2.蒸汽在动叶流道内因摩擦而损耗的动能称为。 3.在叶轮上装有两列动叶栅,并在两列动叶栅之间装一列固定不动的导向叶栅,这种级称为级。 4.当主蒸汽温度不变,主蒸汽压力降低时,汽轮机的经济性将。5.机组转速和额定功率一定时,转子飞升时间常数与转子转动惯性成比。6.速度变动率较大的机组,在甩负荷时稳定转速也较。 7.油动机时间常数越大,调节系统的动态特性越。 8.对于复合调节汽轮机,在高负荷、中间负荷及低负荷区间,其调节方式一般应分别采用定压、滑压及调节方式。 9.单位发电量所消耗的标准煤量称为。 10.为了提高循环热效率,现代汽轮机普遍采用的循环是和再热循环。11.抽汽压力损失导致能量质量的。 12.对于采用节流调节的汽轮机,若定压运行,负荷下降,需使全部调节汽门的开度。 13.与转轴自振频率相等的旋转角频率ωn对应的转速称为。14.对于调频叶片,由低频激振力引起的A0型振动,要求叶片自振频率与激振力频率之间的绝对差值不小于。 15.随汽缸排汽温度升高,转子的相对胀差。 16.通常情况下,法兰的平均温度比螺栓的温度。 17.一般地,如果汽轮机转子发生动、静碰摩,则转子的惰走时间将。18.一般地,转子偏心率(晃度)增大,就表明转子已经。19.启动过程中,汽轮机各级前的压力和温度逐渐。 20.对于有些汽轮机,通常将启动分为冷态、、热态和极热态启动。 二、单项选择题(每小题1分,共15分。从每小题的四个备选答案中,选出一个正确答案,并将正确答案的号码写在题干后面的括号内。) 21.非中间再热汽轮机,主蒸汽压力升高时,若初温保持不变,湿蒸汽区工作级的湿度() ①增大②减小③不变22.汽轮机的初温升高,蒸汽在锅炉内的平均吸热温度提高,循环效率()①升高②降低③不变23.具有一定温度和压力的蒸汽在固定不动的喷嘴流道中膨胀加速,蒸汽的压力、温度将() ①升高②降低③不变24.亚临界参数机组,在高负荷下运行,采用滑压调节比定压调节的经济性() 汽轮机原理-第一章-习题 第一章汽轮机级的工作原理 一、选择 1.具有一定压力和温度的蒸汽在喷嘴中膨胀时 A. 压力下降,速度下降 B. 压力 上升,速度下降 C. 压力下降,速度上升 D. 压力 上升,速度上升 2.汽轮机的级中做功能力最大的级为: A. 纯冲动级 B. 带反动度的冲动级 C. 复速级 D. 反动级3.反动级动叶入口压力为P1,出口压力为P2,则P1和P2有______关系。 A. P1<P2 B. P1>P2 C. P1=P2 D. P1=0.5P2 4.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg,该级的反动度为0.187,则喷嘴出口的理想汽流速度为 A. 8 m/s B. 122 m/s C. 161 m/s D. 255 m/s 5.当渐缩喷嘴出口压力p1小于临界压力p cr 时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的? A. 只要降低p1,即可获得更大的超音速汽流 B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的 C. 蒸汽在减缩喷嘴出口的汽流流速等于临界速度C cr D. 蒸汽在减缩喷嘴出口的汽流流速小于临界速度C cr 6.下列哪个说法是正确的 A. 喷嘴流量总是随喷嘴出口速度的增大而增 大; B. 喷嘴流量不随喷嘴出口速度的增大而增 大; C. 喷嘴流量可能随喷嘴出口速度的增大而增 大,也可能保持不变; D. 以上说法都不对 7.关于喷嘴临界流量,在喷嘴出口面积一定的情况下,请判断下列说法哪个正确: A.喷嘴临界流量只与喷嘴初参数有关 B.喷嘴临界流量只与喷嘴终参数有关 C.喷嘴临界流量与喷嘴压力比有关 D. 喷嘴临界流量既与喷嘴初参数有关,也与 喷嘴终参数有关 8.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。 A. 轴向力 B. 径向力 C. 周向力 D. 蒸汽压差9.在其他条件不变的情况下,余速利用系数增加,级的轮周效率ηu A. 增大 B. 降低 C. 不变 D. 无法确定10.在喷嘴出口汽流角 1和圆周速度u相等时,纯冲动级和反动级在最佳速比下所能承担的焓降之比为 A. 1:2 B. 2:1 C. 1:1 D. 3:1 11.当各种条件相同时,冲动式汽轮机与反动式汽轮机的级数比约为: A. 2 B. 1 C. 1/2 D. 1/3 12.当最小时,级的轮周效率最大。 汽机技术汽轮机运行考试题库及答案 、填空题1 、运行班长(或值长)在工作负责人 将工作票注销退回之前,不准将(检修设备)加入运行;2、 工作票中运行人员补充安全措施”栏,如无补充措施,应 在本栏中填写:(“无补充”)不得(空白)。3、汽轮机的基本工作原理是力的(冲动原理)和(反动原理);4、汽轮机的 转动部分通常叫(转子),由(主轴)、(叶轮)、(动叶栅)、 联轴器)及其它装在轴上的零部件组成。5、汽轮机的静 止部分通常由(汽缸)、(隔板)、(汽封)、(轴承)等组成。 6、汽轮机的额定参数下的正常停机主要可以分为(减负荷)、 解列发电机)和(转子惰走)几个阶段。7、根据电力法 规要求:汽轮机应有以下自动保护装置:(自动主汽门)、(超速)、(轴向位移)、(低油压)和(低真空)保护装置。8、 汽轮机调速系统的静态试验是在汽轮机(静止)状态,起动 高压)油泵对调速系统进行试验,测定各部套之间的(关 系)曲线,并应与制造厂设计曲线(基本相符)。9 、汽轮机 的内部损失包括(进汽机构的节流)损失、(排汽管压力) 损失、(级内)损失。10、根据设备缺陷对安全运行的影响 程度,设备缺陷分为严重设备缺陷)、(重大设备缺陷)、( 般设备缺陷)三类。11 、运行设备出现(一、二)类缺陷 应迅速采取(有效)措施,严防扩大,并及时向有关领导汇 报,需要(停机)处理的,及时提出(停机消缺)意见,严禁带病运行、拼设备。12 、汽轮机事故停机一般分为(破坏真空紧急停机)、(不破坏真空故障停机)、(由值长根据现场具体情况决定的停机)13 、汽轮机调节系统一般由(转速感受机构)、(传动放大机构)、(执行机构)、(反馈装置)等组 成。14 、热电厂供热系统载热质有(蒸汽)和(热水)两种, 分别称为(汽网)和(水热网)15、决定电厂热经济性的 三个主要蒸汽参数是(初压力)、(初温度)、(排汽压力)。16、汽轮机按热力特性分类分为凝汽式汽轮机)、(调整抽 汽式汽轮机)、(背压式汽轮机)。17 、对突发事故的处理, 电力工人应具有(临危不惧)、(临危不乱)、(临危不慌)、(临 危不逃)、果断处理的素质。18 、“两票三制中的两票是指(操 作票)、(工作票);三制是指(交接班)、(巡回检查)及(定 期切换)制度。19 、排汽缸的作用时将(汽轮机末级动叶)动部分)、(静止部分)、(控制部分)组成。21 、汽轮机额定参数下的起动过程包括(新蒸汽管道的暖管)、(冲动转子)、 排出的蒸汽导入(凝汽器)中20 、汽轮机本体主要由(转 升速暖机)、(并列接带负荷)等。22、过冷度增大主要是 由凝结水的(水位)过高、凝汽器内积存(空气量)过多、循环水(入口)温度过底,凝汽器结构不合理等因素造成的。 23、汽轮机凝汽器的铜管结垢,将使循环水出入口温差(减 少),造成凝汽器端差(增大),真空(降低)。24 、凝汽器 汽轮机厂汽轮机原理及运行篇 青岛捷能汽轮机厂汽轮机原理及运行篇 1、汽轮机的级:一列喷嘴叶栅和其后相邻的一列动叶栅构成的基本作功单元。 2、选择填空:在膨胀流动过程中,亚音速汽流的速度变化率大于其比体积变化率,通道截面积将随速度的增大而减小;超音速汽流的速度变化率小于其比体积变化率,通道面积将随速度的增大而增大。 3、填空:(喷嘴损失)是蒸汽在流道内的磨擦而损耗的动能。 4、根据蒸汽在汽轮机内能量转换的特点,可将汽轮机的级分为(纯冲动机)、(反动级)、(带反动度的冲动级)和(复速级)。 5、纯冲动级:嘴叶栅中进行膨胀,而在动叶栅中蒸汽不膨胀的级称为纯冲动级。 6、带反动度的冲动级:蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行的级称为冲动级。 7、最佳值使轮周效率达到最大值。 8、最佳速度比为:(x1)op=1/2cosα1 9、反动级的最佳速度比为:(x1)op=cosα1 10、简答:外部损失包括(1)、轴封漏汽损失;(2)机械损失 11、多级汽轮机中的余速利用和重热现象,可以使多级汽轮机的内效率与单级汽轮机的内率之比大于1。 12、填空:汽轮机的内功率减去机械损失,得到(轴端功率) 13、名词:彭台门系数:通过喷嘴的任一理想流量与同一初始状态下临界流量的比值为彭台门系数。 14、填空:当初压降低时,要保持汽轮机的功率不变,则要开大调节阀,(增加进汽量),机组的轴向推力(相应增大)。 15、汽轮机的初温升高,蒸汽在锅炉内的平均吸热温度提高,循环效率提高,(热耗率降低)。 16、排汽压力升高,使(排汽温度)升高。 17、当外负荷增加时,使汽轮发电机组的转速降低。 18、汽轮机内效率的大小主要取决于汽轮机通流部分的结构和机组运行中所带负荷的水平。 19、汽轮机的调节方式有喷嘴调节、节流调节、滑压调节和复合调节。 20、(1)、喷嘴调节在调节过程中,随着各调节阀的逐个依次开启。(2)、节流调节同时改变几个调节阀的开度。(3)、滑压调节,滑压运行在部分负荷下节流损失最小。(4)、复合调节方式是定压运行和滑压运行的组合。 21、名词:调节系统的静态特性:稳定工况时,机组功率与转速的对应关系称为调节系统的静态特性。 22、调节系统设置同步器后不改变其静态特性,只是将静态特性曲线近似平移。 23、名词:迟缓率:是在外负荷变化、机组输出功率未变的时间内,转速的最大变化量与额定转速的比值。 24、调节系统的动态品质:(1)、调节系统的动态稳定性;(2)动态超 调量;(3)过渡时间 25、名词:动态稳定性:是指机组受到扰动时,能由一个稳定工况过渡到新的稳定工况,扰动的动态响应曲线是收敛的。 26、转子飞升时间常数越小,表明转子越易加速,超速可能性越大,转子飞升时间常数的大小与机组额定功率的比值成反比。 汽轮机原理 第一章汽轮机的热力特性思考题答案 1.什么是汽轮机的级?汽轮机的级可分为哪几类?各有何特点? 解答:一列喷嘴叶栅和其后面相邻的一列动叶栅构成的基本作功单元称为汽轮机的级,它是蒸汽进行能量转换的基本单元。 根据蒸汽在汽轮机内能量转换的特点,可将汽轮机的级分为纯冲动级、反动级、带反动度的冲动级和复速级等几种。 各类级的特点: (1)纯冲动级:蒸汽只在喷嘴叶栅中进行膨胀,而在动叶栅中蒸汽不膨胀。它仅利用冲击力来作功。在这种级中:p1 = p2;Dhb =0;Ωm=0。 (2)反动级:蒸汽的膨胀一半在喷嘴中进行,一半在动叶中进行。它的动叶栅中不仅存在冲击力,蒸汽在动叶中进行膨胀还产生较大的反击力作功。反动级的流动效率高于纯冲动级,但作功能力较小。在这种级中:p1 > p2;Dhn≈Dhb≈0.5Dht;Ωm=0.5。 (3)带反动度的冲动级:蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行。这种级兼有冲动级和反动级的特征,它的流动效率高于纯冲动级,作功能力高于反动级。在这种级中:p1 > p2;Dhn >Dhb >0;Ωm=0.05~0.35。 (4)复速级:复速级有两列动叶,现代的复速级都带有一定的反动度,即蒸汽除了在喷嘴中进行膨胀外,在两列动叶和导叶中也进行适当的膨胀。由于复速级采用了两列动叶栅,其作功能力要比单列冲动级大。 2.什么是冲击原理和反击原理?在什么情况下,动叶栅受反击力作用? 解答:冲击原理:指当运动的流体受到物体阻碍时,对物体产生的冲击力,推动物体运动的作功原理。流体质量越大、受阻前后的速度矢量变化越大,则冲击力越大,所作的机械功愈大。反击原理:指当原来静止的或运动速度较小的气体,在膨胀加速时所产生的一个与流动方向相反的作用力,称为反击力,推动物体运动的作功原理。流道前后压差越大,膨胀加速越明显,则反击力越大,它所作的机械功愈大。 当动叶流道为渐缩形,且动叶流道前后存在一定的压差时,动叶栅受反击力作用。 3.说明冲击式汽轮机级的工作原理和级内能量转换过程及特点。 解答:蒸汽在汽轮机级内的能量转换过程,是先将蒸汽的热能在其喷嘴叶栅中转换为蒸汽所具有的动能,然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械功。具有一定温度和压力的蒸汽先在固定 《汽轮机原理及运行》综合复习资料 一、单项选择题 1.下列系数可能大于1的是()。 A、喷嘴速度系数 B、动叶速度系数 C、重热系数 D、流量系数 2.中I'可再热式汽轮机和无再热相比,设计情况下循环热效率(),末级干度()。 A、提高 B、不变 C、降低 D、不定 3.如果是反动级,蒸汽在动叶屮膨胀,蒸汽在动叶进口的相对速度Z间的关系为()o A、W\ < W2t B、W\ = W2t C^ > W2t D、不确定 4.某高参数汽轮机的第二级为部分进汽,则此级内不可能存在()0 A、叶轮摩擦损失 B、鼓风损失 C、湿汽损失 D、轮周损失 5.两台单机功率不同的机组,30万千瓦机组的汽耗率等于20万千瓦机组的汽耗率,则()。 A、0万千瓦机组的经济性好 B、20万千瓦机组的经济性好 C、不确定 6.二次流损失与叶片高度密切相关,叶片越短叶高损失()。 A、越小 B、不影响 C、越大 D、不确定 7.当背压大于临界压力时,蒸汽在渐缩斜切喷嘴出口蒸汽速度的方向()o A、小于喷嘴岀口安装角 B、等于喷嘴出口安装角 C、大于喷嘴出口安装角 D、不确定 &下列系数可能大于1的是 A喷嘴速度系数B动叶速度系数C流量系数D重热系数 二、简答题 1.什么是汽轮机的级?根据蒸汽在动叶中的膨胀程度,级有哪几类? 2.多级汽轮机采用分缸结构有哪些好处?为什么还要反向布置? 3.为什么汽轮机一级的有效焙降是有限的? 4.说明汽轮机型号N220? 13/535/535中各字母和数字的含义。 5.为什么汽轮机一级的有效熔降是有限的? 6.常用的叶根型式有哪几种?短叶片普遍采用什么型式的叶根? 7.典型反动式中间级的进出口速度三角形有何特点?喷嘴叶片和动叶片有何特点? &怎样判断级的轮周效率是否达到最大? 9.什么是汽轮机组的绝对电效率?。 10.什么是汽轮机的反动度?根据反动度的大小级可分为哪几类? 11?动叶片为什么也不能太长? 12.典型反动式中I'可级的进出口速度三角形有何特点?喷嘴叶片和动叶片有何特点? 13.蒸汽通过进汽机构时的热力过程是一个节流过程,节流后压力如何变化?焰值如如何变化? 14.为什么要限制汽轮机排汽管中汽流速度?对于凝汽式机组c cx<100?120m/s,对于背压式机组c cx<40?60m/So 第一章汽轮机级的工作原理 三、简答题 1.速度比和最佳速比 答:将(级动叶的)圆周速度u与喷嘴出口(蒸汽的)速度c1的比值定义为速度比,轮周效率最大时的速度比称为最佳速度比。 2.假想速比 答:圆周速度u与假想全级滞止理想比焓降都在喷嘴中等比熵膨胀的假想出口速度的比值。 3.汽轮机的级 答:汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。 4.级的轮周效率 答:1kg蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。 5.滞止参数 答:具有一定流动速度的蒸汽,如果假想蒸汽等熵地滞止到速度为零时的状态,该状态为滞止状态,其对应的参数称为滞止参数。 6.临界压比 答:汽流达到音速时的压力与滞止压力之比。 7.级的相对内效率 答:级的相对内效率是指级的有效焓降和级的理想能量之比。 8.喷嘴的极限膨胀压力 答:随着背压降低,参加膨胀的斜切部分扩大,斜切部分达到极限膨胀时喷嘴出口所对应的压力。 9.级的反动度 答:动叶的理想比焓降与级的理想比焓降的比值。表示蒸汽在动叶通道内膨胀程度大小的指标。 10.余速损失 答:汽流离开动叶通道时具有一定的速度,且这个速度对应的动能在该级内不能转换为机械功,这种损失为余速损失。 11.临界流量 答:喷嘴通过的最大流量。 12.漏气损失 答:汽轮机在工作中由于漏气而产生的损失。 13.部分进汽损失 答:由于部分进汽而带来的能量损失。 14.湿气损失 答:饱和蒸汽汽轮机的各级和普通凝汽式汽轮机的最后几级都工作与湿蒸汽区,从而对干蒸汽的工作造成一种能量损失称为湿气损失。 15.盖度 答:指动叶进口高度超过喷嘴出口高度的那部分叶高。 16.级的部分进汽度《汽轮机原理》习题及答案
