一. 弹簧功能

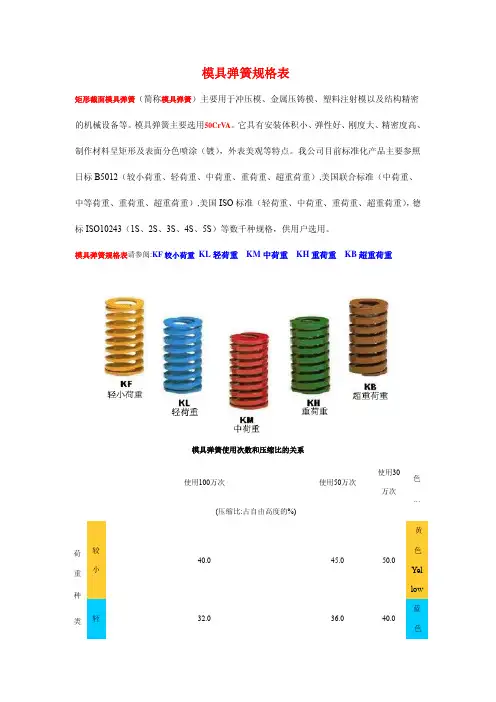

弹簧是模具中广泛应用的弹性零件,主要用于卸料、压料、推件和顶出等工作.根据荷重不同,共分五种不同颜色加以区分,易於判别和选用.

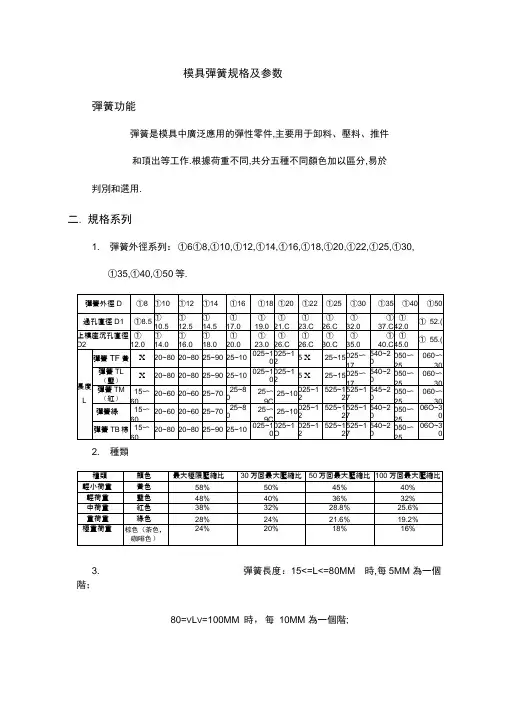

二. 规格系列

1.弹簧外径系列: Φ6Φ8,Φ10,Φ12,Φ14,Φ16,Φ18,Φ20,Φ22,Φ25,Φ30,Φ

35,Φ40,Φ50等.

2.种类

3.弹簧长度：15<=L<=80MM时,每5MM为一个阶;

80=

L>=100MM时,每25MM为一个阶.

4.扁线弹簧最小直径6mm

5.弹簧内径等于弹簧外径的二分之一.

6.相同直径颜色的弹簧，不管自由长度是多长，压40％产生的力一样

结论：相同直径颜色的弹簧，自由长度越短，压缩1mm产生的力越大

7.通常使用的最大压缩比是弹簧使用30万次的最大压缩比.

汽车模具使用50万次的最大压缩比..

8.弹簧能压缩的长度=弹簧的自由长度x弹簧的压缩比

例：Φ20绿色弹簧长度50mm，弹簧要求寿命30万次，弹簧能压缩多长

50x24％=12(mm)

9.弹簧的长度=弹簧要压缩的长度÷弹簧的压缩比

例：弹簧要压缩20mm, 弹簧颜色为红色，弹簧要求寿命50万次

要用多长的弹簧

弹簧的长度=20÷％+5MM= 查表选用75MM长弹簧

一般选弹簧长度会加5mm的安全余量

10.弹簧要压缩的长度=活动板行程+3~5mm预压 (常规预压3mm)

11.弹簧模板孔的大小直径<20模板孔=D+1

直径>=20模板孔=D+2

三. 选用原则

1.长度选择一般保证:在开模状态弹簧的预压缩量等於3~5(常规预压3mm,预

压缩量随实际情况而定.);闭模状态弹簧压缩量小於或等於最大压缩量

(最大压缩量LA=弹簧自由长L*最大压缩比取值%).

2.模板压料，脱料板压料优先选用绿色或棕色（茶色，咖啡色)弹簧;如果

向上成形的下模压料，折弯脱料所需的顶料力不很大时,可选用红色,绿色弹簧，浮料用黄色，圆线弹簧.

3.复合模外脱料板用红色弹簧,内脱料板用绿色或棕色弹簧.

4.活动定位销一般选用Φ6顶料销,配Φ10黄色弹簧和M12止付螺丝.

Φ8顶料销,配Φ12黄色弹簧和M14止付螺丝.

5.冲孔模和成形模用绿色或棕色（茶色，咖啡色)弹簧,如有特殊需求时,由

专案主管确定.

6.弹簧规格优先选用Φ30.在空间较小区域可考虑选用其它规格(如Φ25,Φ

20,Φ18,Φ16…...等).Φ25的内导柱用Φ30的弹簧脱料

Φ20的内导柱用Φ25的弹簧脱料

四. 排配原则

1.弹簧过孔中心到模板边缘距离大於外径D,与其他孔距离保持实体壁厚大

於5MM,空间不足时最少留2MM.

2.弹簧排列首先考虑受力重点部位,然後再考虑整个模具受力均衡平稳.受

力重点部位是指:复合模的内脱料板外形和冲头的周围;冲孔模的冲头周

围;成形模的折弯边及有抽成形的地方.

3.成形模采用气垫结构时,下打板排配2~6个弹簧.下模座上不沉孔,弹簧选

用黄色或蓝色即可.

五. 五金零件需求表填写范例

弹簧(颜色):D*L (D-弹簧外径 L-自由长度)

例: 弹簧TH(绿): Φ20*70
