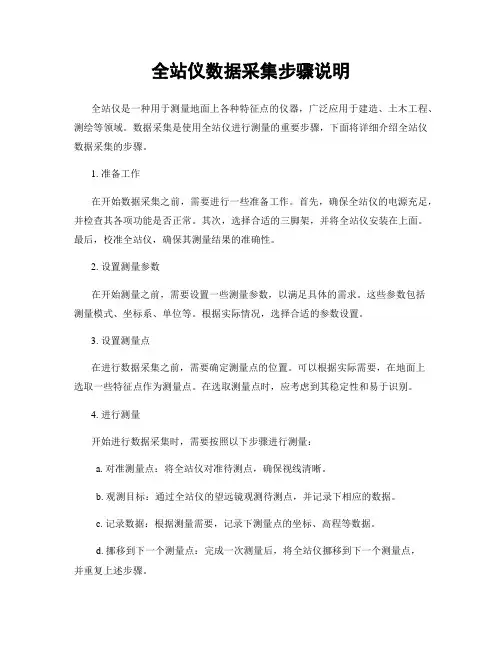

全站仪数据采集步骤说明
南方全站仪数据采集说明 、设置测站点：
1、按MEN 键进入主菜单，按F1键选择数据采集功能
2、选择一个文件后，按回车键（确认）结束
3、按F1键（输入测站点），按F1键输入点名、编码、仪高，再按 F4键 确认。
4、按F4（坐标键）进入到测站点坐标输入界面，输入坐标 N 、E 、Z 的值 按回车键确认后结束。按 F4键，记录，按F4键（即：是，记录数据）＜
5、然后进入到仪器高的输入界面，输入仪器高度，按回车键确认。这时完 成
测站点的设置。
C*C"CHO c 0 e
G 」
o**￡o *o
22O3
q ?
stiffs ^0
??
◎
?￥0 Q e c c
22 K Q o a^o ?
^io ?-o e o if &'zeMIo 血
G l ?
? I ?
CI2 弩
co c 2 二C F 4e r ”e> r ec*ei ? ?
f0t ?
?o ?
设置后视点
1、 回到数据采集菜单。在数据采集菜单中按 F2 （输入后视点键）
2、按F1键输入点名、编码，仪器高度，按F3后视键，进入后视点输入界 面。输入点名后，按F4键，进行后视点坐标输入，按回车键确认。
2、 然后按F4测量键，再按F1角度键，显示后视点方位角，按F4键（即: 记
录）。完成后视点的设置。
e € ￡2o*c6 e
e-"o*9o e c t}站
ohai o ”
o c
?■
c
■幻 rou
s'￡c F r 4o 0K 6■。冲
o Hi o
开始数据采集
1、回到数据采集菜单。在数据采集菜单中按 F3 （测量）
2、按F1输入观测点点名、编码、棱镜高度，按回车键确认。按 F3（测量 键），按F3坐标键，开始坐标测量。测量完成后，按F4记录键，记录数据
e 0 r c D e 1 c e 嚼
e ?
e *Q
￡2o “
oe e
of
Qwo'?
o >e r o
or*ONO e c e ?
￡ 心?
r R o c OSAOWOS ?
e c e e-ei ■
o
3、按F4同前键，可进行下一个点的坐标测量工作。
22 2
。
,?
e
￡2T 2
O
4
C
全站仪的结构和工作原理
全站仪的结构和工作原理目录 全站仪概述第一节 第二节全站仪的发展现状及前景 第三节第三节电子经纬仪 第四节电磁波测距仪 第五节全站仪的操作 第六节全站仪的检定和检验 第七节全站仪的使用与维护
专业文档供参考，如有帮助请下载。． 第一节全站仪概述 一、全站仪概述 全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机械、电子部件为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。因全站仪具有多功能、高效率的特性，目前几乎可以用在所有的测量领域。 全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。 全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全 站仪等几个阶段。 最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得 到了广泛的应用。 随着电子测距技术的出现，大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。人们将距离由电磁波测距仪测定的速测仪笼统地称之为“电子速测仪”（Electronic Tachymeter）。 随着电子测角技术的出现。这一“电子速测仪”的概念又相应地发生了变化，根据测角方法的不同分为半站型电子速测仪和全站型电子速测仪。半站型电子速测仪是指用光学方法测角的电子速测仪，也有称之为“测距经纬仪”。这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行化算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。 近年来，随着微电子技术、电子计算技术、电子记录技术的迅速发展和广泛应用，全世界众多测绘仪器制造厂家不断推出各种型号的全站仪，以满足各类用户各种用途的需要。特别是新一代的智能型全站仪，不仅测量速度快、精度高，还内置有微处理器和存储器，以及功能强大的系统软件和丰富多彩应用程序，可实现设计、计算、放样等许多高级功能，将全站仪的发展推向了一个崭新的阶段。
全站仪的使用说明
5．1键盘基本操作 1．电源开关键 。 2秒。 2．功能键 【F1】～【F4】：按【F1】～【F4】选取对应的功能,该功能键随模式不同而改变。 【ESC】：取消输入或返回至上一状态。 【SFT】：功能切换键，用于键盘数字字母输入切换及进入快捷键功能。 【BS】：删除光标左侧的一个字符。 【PAGE】：翻页键。 【】：选取选项或确认输入的数据。 3．快捷键 【SFT】+【★】：先按【SFT】再按【★】进入星键功能界面。 【SFT】+【一】：先按【SFT】再按【一】进入测距回光信号检测。 4.光标操纵键 ：操作该键可上下左右移动光标,用于数据输入、选取选择项。 5．字母数字键 【0】～【9】：在输入数字时，输入按键对应的数字；输入字母时，先按【SFT】切换输入状态，然后输入按键上方对应的字母,按第一次输入第一 字母，按第二次输入第二字母，按第三次输入第三字母。 【.】：输入数字中的小数点。 【-】：输入数字中的负号。
实例1：输入文件名“MTS” （1）按【SFT】进入字母输入模式，此时屏幕右侧显示“a”。 （2）按1次【5】键入“M”。 （3）按【 】右移光标一位，按2次【7】键入“T”。 （4）按【 】右移光标一位，按1次【7】键入“S”。 （5）按【】确认输入。 实例2：设置气压单位为“mmHg”： (1)在设置模式下，上下按动光标操纵键使光标移至“单位设置”菜 单项，按【】选取该项。 (2)按光标操纵键使光标移至“气压单位”选择项 (3)左右按动光标操纵键，选取气压单位为“mmHg”。 (4)按【】确定选取退出。 5．2显示信息 状态模式屏幕
测量模式屏幕 5．3 显示符号 在测量模式下要用到若干符号，这些符号及含义如下： ●PC 棱镜常数 ●ppm 气象改正数 ●S 斜距 ●H 平距 ●V 高差 ●ZA 天顶距 ●V A 垂直角 ●HAR 右角 ●HAL 左角 ●HAh 水平角锁定
全站仪的基本操作方法
第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它 具有功能强、精度高、用途广和使用方便、快 捷等特点，备受欢迎。 目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm?D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站
仪的各部件名称如(图5-2)。 基本操作方法 全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后，可 直接进入角度测量，如按键或键可进行距离测量或坐标测量， 若按MENU键，将进入菜单测量模式。 操作键表5-1
2、显示屏显示的符号(表5-2) 显示屏表5-2
在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。 3、角度测量模式下各功能键的功能(表5-3) 角度测量模式表5-3
野外数据采集与巡护信息系统
5.5.1.2 野外数据采集与巡护信息系统 5.5.1.2.1 需求分析 野外考察是获取数据资源的重要方法之一，它是保护自然保护区物种免受 人为破坏和开展大熊猫等物种的生态生物学研究的基础。卧龙及周边其它大熊 猫自然保护区每年都需要开展定期和不定期的野外调查，以获取物种分布和人 为干扰等数据。自然保护区的野外调查分为野外监测和野外巡护，获取的数据 包括动物生境信息、大熊猫粪便咬节、样线调查、竹子样方和植被样方等。 目前，卧龙以及其它大熊猫自然保护区的野外调查数据获取方式是科研人 员提前准备好一定格式的纸质报表，在野外考察过程中手写录入。待回到办公 室后，再将获取的数据录入计算机系统。这种方法的缺点：（1）需要录入两次，效率较低，而且容易出错；（2）实时性差；（3）格式不规范；（4）无法集成采集多信息源（文本、图片、音频、视频等）；（5）纸质材料在野外环境下容易破损和丢失，不便保存，也影响到数据的有效长期保存。另外在卧龙保护区 的保护和科研工作中，都要进行野外巡护，通常来说工作人员都是携带相关的 设备去野外进行调研，然后记录下这次野外巡护过程中经过的地点，在这些地 点拍的照片或者记录的信息，作为这次巡护过程的信息保存下来。目前这种记 录过程都是靠人工完成，而且无法把巡护的路径和照片等信息进行自动集成整合，实现野外巡护多源信息的自动化集成和保存。所以需要一套野外观测数据 的自动化采集与巡护信息系统。 5.5.1.2.2 标准规范 《全球定位系统（GPS）测量规范（GBT18314-2001）》 《全球定位系统城市测量技术规程（CJJ 73-97）》
《国家三角测量规范（GB/T 17942-2000）》 《数字地形图系列和基本要求（GB/T 18315-2001）》 《数字测绘产品质量要求第1 部分（GB/T 1794.1-2000）》 《软件工程术语（GB/T 11457）》 《计算机软件开发规范（GB 8566）》 《计算机软件产品开发文件编制指南（GB 8567）》 《计算机软件质量保证计划规范（GB/T 12504）》 《计算机软件配置管理计划规范（GB/T 12505）》 《软件配置管理计划（CADCSC）》 5.5.1.2.3 建设方案 野外数据采集与巡护信息系统主要是根据自然保护区科研人员野外监测和巡护的需求，能够动态定制数据采集信息，在野外考察过程中通过携带的移动 设备实现数据的数字化采集，并能够将采集到的科学数据通过网络或者存储卡自动导入后台数据库系统中。同时实现巡护路径和巡护信息获取与保存、无缝集成和可视化展现，实现保护区巡护信息的有效管理，为巡护工作提供参考，更好的促进保护工作。该系统应主要实现如下功能： （1）野外数据采集： 1）基础数据维护：维护野外采集点的信息。 2）采集任务管理：生成采集任务，并将其发送到采集终端上。 3）采集数据管理及分析：接受采集到的信息，并根据业务需要进行分析和管理。 4）身份认证：完成野外作业人员的身份认证管理。保证调查结果真实有效。
全站仪的使用
全站仪的使用 全站仪的使用 内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果；
徕卡全站仪使用说明书
徕卡（LEICA）TC9051、基本技术参数 以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。 1.1 主要技术指标 水准器灵敏度：圆水准器4＇/2mm 电子水准器： 5 激光对中器：精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器：液体双轴补偿器 显示屏：液晶4*16字符 自动改正：视准误差 垂直度盘指标差 地球曲率及折光差 垂直轴双向倾斜 内部存储器：3000个点观测值或4000个点坐标 通讯接口：RS232 仪器重量：TC605 4.3kg TC805 5.6kg TC905 5.6kg 工作温度：-20℃—+50℃ 电池：
GEB77 GEB70 GEB71 5000—2000 7000 —700测距次数800 1400—48 5 12 工作时间h（测角测距）5 1.5 1 充电器）GKL23（h充电时间3.0 0.9 0.2 kg 重量 1.2TC905及其键盘
1.3 仪器的整置 1.3.1 检视 当您打开仪器箱时，首先检查仪器外观是否完好，附件是否齐全。仪器箱内应有如下物品：①仪器；②使用手册；③防护罩；④改针；⑤内6角扳手；⑥TCTOOLS软件磁盘；⑦备用电池； ⑧数据传输电缆。 1.3.2 整置仪器 仪器应置于GST20三脚架之上，采用激光对中器整平对中，对中方法如下：①按住键 2秒钟以上，激活激光对中器，此时显示屏出现电子水准器，地面可见红色激光斑点； ②调节脚螺旋使电子水准器居中，同时使激光斑点对准地面点位中心；③按键关闭激光对点器，准备进行正常测量。 2、键盘介绍 键盘按功能类别分为四组，各组用不同的颜色加以区分： 灰色组—固定键 橙色组—功能键 绿色组—控制键 黄色组—输入键 2.1 固定键（灰色）
全站仪操作步骤
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键 , ▲▼——光标上下移动、翻屏键， F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B：测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B，放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。
中海达全站仪使用说明书
前言 非常感谢您购买本公司生产的ZTS120系列全站仪！ 本手册是您的好帮手，使用仪器之前请您仔细阅读，并请妥善保管。 产品确认： 为了能得到本公司的最佳服务，请您在购买产品后，把仪 器的型号、仪器编号、购买日期以及您的建议反馈给本公 司。 我们将非常重视来自于您的每一条建议， 我们将非常关注我们产品的每一个细节， 我们将非常努力把产品的质量做得更好。 注：本公司在产品的升级和改进中有对技术参数进行更改的 权利，恕不事先告知！说明书中一些图片与实物可能会有差 别请以实物为准。 仪器特点：
功能丰富——本公司生产的系列ZTS120全站仪具备丰富的测量应用程序，同时具有数据存储功能、参数设置功能等，适用于各种专业测量。 1、绝对数码度盘 配备绝对数码度盘，仪器开机即可直接进行测量。即使 中途重置电源，方位角信息也不会丢失。 2、强大的内存管理 大容量内存，并可以方便地进行文件系统管理，实现数 据的增加、删除、传输等。 3、免棱镜测距 该系列全站仪均带有激光测距的免棱镜测距功能，可直 接对各种材质、不同颜色的物体(如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等)进行远距离、快速、 高精度的测量。对于那些不易到达或根本无法到达的目标， 应用免棱镜测距功能可以很好的完成测量任务。 4、特殊测量程序 该系列全站仪在具备常用的基本测量功能之外，还具有 特殊的测量程序，可进行悬高测量、偏心测量、对边测量、 放样、后方交会、面积计算、道路设计与放样等工作，可满 足专业测量的需求。 5、可换目镜 本仪器目镜为可换目镜，可方便配备弯管目镜，便于用 户观测天顶方向及高层建筑的测量。 6、激光下对点可选 方便的站点指示功能，便于设站。 注意事项： 1、日光下测量时应避免将物镜直接对准太阳。建议使用太
全站仪数据采集方案一
一、前言 本作业指导书是针对我校全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。使用本指导书进行测量作业，应遵守《工程测量规范(GB50026-2007)》、《GBT 12898-2009 国家三、四等水准测量规范》、《CJJT 8-2011 城市测量规范》等规程规范。如校方有特殊要求的，按校方要求执行。 二、准备工作 （一）收集资料 1、广泛收集测区及其附近已有的控制测量成果和地形图资料。 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。 3、准备相应的规范：《城市测量规范》、《工程测量规范(GB50026-2007)》、《国家三、四等水准测量规范》、 4、了解测区的交通，气象、地质情况。例如了解地质情况，用以考虑埋石深度；雾季、雨季的起止时间，，以确定适宜的作业时间。 （二）、现场踏勘 携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。踏勘主要了解以下内容： 1、着重踏勘增加了哪些建筑物，为控制网图上设计做准备。 2、调查测区内交通现状，以便确定合理的高程测量方案 3、现场踏勘应作好记录。 （三）、技术设计 技术设计是根据工程建设项目的规模和测量精度的要求及合同、业主的要求，结合测区自然地理条件的特征，设计最佳布网方案和观测方案，保证在规定期限内多快好省地完
成生产任务。 1、技术设计必须包括下列主要内容： （1）任务概述：说明工程建设项目的名称、工程规模、来源、用途、测区范围、地理位置、行政隶属、任务的内容和特点、工作量以及采用的技术依据。 （2）测区概况：说明测区的地理特征、居民地、交通、气候等情况，并划分测区困难类别。 （3）已有资料的分析、评价和利用：说明已有资料的作业单位、施测年代、采用的技术依据和选用的基准；分析已有资料的质量情况，并作出评价和指出利用的可能性。 （4）平面控制：说明控制网采用的平面基准、等级划分以及各网点或导线点的点号、位置、图形、点的密度、已知点的利用与联测方案；初步确定的觇标高度与类型、标石的类型与埋设要求；观测方法及使用的仪器。 （5）高程控制：说明采用的高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志的类型与埋设要求；拟定观测与连测方案，观测方法及技术要求等。（四）、控制网图上设计 依据工程设计意图及其对控制网的精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计一个图形结构强的网形。 （五）、检校仪器 按规范要求在控制测量作业前对准备使用的仪器和配套的器具进行检定和校准。三、埋建测量标志 （一）、选点 选点是把图上设计的点位落实到实地，并根据具体情况进行修改。边角网点选在通视良好、交通方便、地基稳定且能长期保存的地方。视线要避开障碍物。对于能够长期保存、离施工区较远的点要考虑到图形结构和便于加密。
野外数据采集方法
野外数据采集方法 野外数据采集包括两个阶段：控制测量、碎部点采集。控制测量的方法与传统的测图中的控制测量基本相似，但以导线测量为主的方式测定控制点位置。碎部点数据采集与传统的作业方法有较大的差别。这里主要介绍采用全站仪进行碎部点数据采集的两种方法。 一、测记法数据采集 碎部点的数据采集每作业组一般需要仪器观测员1人、绘草图领尺（镜）员1人、立尺（镜）员1~2人，其中绘草图领尺员是作业组的核心、指挥者。作业组的仪器配备：全站仪1台、电子手簿1台、通讯电缆1根、对讲机1副、单杆棱镜1~2个，皮尺1把。 数据采集之前，先将作业区的已知点成果输入电子手簿。绘草图领尺员了解测站周围地形、地物分布，并及时勾绘一份含主要地物、地貌的草图（也可在放大的旧图上勾绘），以便观测时标明所测碎部点的位置及点号。仪器观测员在测站点上架好仪器、连接电子手簿，并选定一已知点进行观测以便检查。之后可以进行碎部点的采集工作。采集碎部点时，观测员与立镜员或绘草图员之间要及时联络，以便使电子手簿上记录的点号和草图上标注的点号保持一致。绘草图员必须把所测点的属性标注在草图上，以供内业处理、图形编辑时用。草图的勾绘要遵循清晰、易读、相对位置准确、比例一致的原则。一个测站的所有碎部点测完之后，要找一个已知点重测进行检查。 二、电子平板数据采集 测图时作业人员一般配备：观测员1人、电子平板（便携机）操作员1人、立尺（镜）员1~2人。 进行碎部测图时，在测站点安置全站仪，输入测站信息：测站点号、后视点号及仪器高，然后以极坐标法为主，配合其它碎部点测量方法施测碎部点。例如电子平板测 绘系统中，常用的方法有极坐标法、坐标输入法，它们的数据输入 可以通过通信方式由全站仪直接传送到计算机，也可以采用设计友 好、清晰的图形界面对话框输入，如图6-31。 对于电子平板数字测图系统，数据采集与绘图同步进行，即 测即绘，所显即所测。 图6-31 碎部点测量输入对话框
GPS手持机 全站仪使用步骤以及使用方法.
GPS手持机全站仪使用步骤以及使用方法 时间:2011-09-09 16:52来源:未知作者:xabdxl 点击:次 每台全站仪都有各自不同的操作系统，都会有使用说明书，但基本东西大相径庭。整理此文为大家提供参考：1. 全站仪的基本操作与使用方法（1 ）测量前的准备工作1 ）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。②每台全站仪都有各自不同的操作系统，都会有使用说明书，但基本东西大相径庭。整理此文为大家提供参考： 1.全站仪的基本操作与使用方法 （1）测量前的准备工作 1）电池的安装（注意：测量前电池需充足电） ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮，取出电池。 2）仪器的安置。 ①在实验场地上选择一点，作为测站，另外两点作为观测点。 ②将全站仪安置于点，对中、整平。 ③在两点分别安置棱镜。 3）竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。 4）调焦与照准目标。 操作步骤与一般经纬仪相同，注意消除视差。 （2）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。 2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。 3）同样方法可以进行盘右观测。 4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。 （3）距离测量 1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤 一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。 二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。 三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。 四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 （一）全站仪的操作与使用 1.全站仪的基本操作与使用方法 （1）测量前的准备工作 1）电池的安装（注意：测量前电池需充足电） ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮，取出电池。 2）仪器的安置。 ①在实验场地上选择一点，作为测站，另外两点作为观测点。 ②将全站仪安置于点，对中、整平。 ③在两点分别安置棱镜。 3）竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。 4）调焦与照准目标。 操作步骤与一般经纬仪相同，注意消除视差。 （2）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为
全站仪坐标测量方法步骤完整版
全站仪坐标测量方法步 骤 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪坐标测量方法步骤 1、架设仪器，对中、调平。 2、按“菜单（MENU）”键，后显示“数据采集”，按“F1”后，出现选择文件，按“F1”输入“文件名”后按“回车”。 3、按“F1`”测站点输入，输入点号、仪器高后，显示测站，再按“测站”后出现坐标输入，输入坐标后按回车键，出现“记录”，此时有个选择对话框，“是”与“否”，这时按“是”以保存，完成整个测站点的输入。 4、显示菜单里有个“后视”，按F2键输入点号棱镜镜高，按“后视---F4键”显示“AE/AZ”按“F3”键输入坐标，坐标输入完成后，出现“后视点号与镜高”，对准后视棱镜，按测量，显示“斜距”与“坐标”，按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视”，按“前视”输入“棱镜高”后按测量，就可以测到“前视点的坐标”。如果接下来还要测其它的点，按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动，再输入镜高，后按“同前”就可以测到其它点了。……如果镜高与之前一致，直接按同前。 这样就完成了整个数据采集。1）水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00″。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2）距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测
全站仪的基本操作与使用方法
1.水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00〃。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2.距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和7 60mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。 （4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模
式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。 全站仪3.坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。 4.数据通讯 全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数 据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA（personal computer memory card inter nation association，个人计算机存储卡国际协会，简称PC卡，也
全站仪的使用原理和操作方法
全站仪的使用原理和操作方法内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍： 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工
操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介
全站仪的结构和工作原理
全站仪的结构和工作原理 目录 第一节全站仪概述 第二节全站仪的发展现状及前景 第三节第三节电子经纬仪 第四节电磁波测距仪 第五节全站仪的操作 第六节全站仪的检定和检验 第七节全站仪的使用与维护
第一节全站仪概述 一、全站仪概述 全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机械、电子部件为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。因全站仪具有多功能、高效率的特性，目前几乎可以用在所有的测量领域。 全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。 全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。 最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。 随着电子测距技术的出现，大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。人们将距离由电磁波测距仪测定的速测仪笼统地称之为“电子速测仪”（Electronic Tachymeter）。 随着电子测角技术的出现。这一“电子速测仪”的概念又相应地发生了变化，根据测角方法的不同分为半站型电子速测仪和全站型电子速测仪。半站型电子速测仪是指用光学方法测角的电子速测仪，也有称之为“测距经纬仪”。这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行化算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。 近年来，随着微电子技术、电子计算技术、电子记录技术的迅速发展和广泛应用，全世界众多测绘仪器制造厂家不断推出各种型号的全站仪，以满足各类用户各种用途的需要。特别是新一代的智能型全站仪，不仅测量速度快、精度高，还内置有微处理器和存储器，以及功能强大的系统软件和丰富多彩应用程序，可实现设计、计算、放样等许多高级功能，将全站仪的发展推向了一个崭新的阶段。
全站仪操作说明
电子全站仪（30系列）操作手册 适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R 一、注意事项（2） 1．第一次使用仪器前，应松开底座开关钮上的紧固螺母； 2．禁止带三脚架一起搬动仪器； 3．取电池前一定要关断电源； 4．激光束不能对着人，有害，更不能从目镜去看； 5．仪器每天用完入箱前，应取出电池。` 二、基本操作（5） 1．基本键操作（） ·开关电源 按{ON}：电源开； 按住{ON}再按{灯}：电源关。 ·开关屏幕 按{灯}，屏幕背景灯亮灭； 按住{灯}直到滴滴响声，开关激光束。 ·软键操作（软键指在屏幕内底部的键） 按{F1}-{F4}，选择需要的软键； {FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4
个软键时）； ·输入字母和数字 {F1}-{F4}：输入分布在软键上的数字和字母； {FUNC}：翻页找你需要的字母、数字； （按住一会儿）回上页； 连续按，往前翻。 {BS}：删除左侧字母数字； {ESC}：取消输入数据； {SFT}：选择的接收靶类型显示； {←}：（回车）接受输入的数据。 ·选择键 {▲}/{▼}:光标上下移动； {＜}{＞}：左右移动光标/其它选择； {←}: 确认选择； ·模式转换 [CNFG]：（软键）从主屏模式到设置（Configuration）模式； [MEAS]：从主屏模式到测量（Measure）模式； [MEM]：从主屏模式到内存存储（Memory）模式； {ESC}：从各状态返回到主屏状态。 ·其它操作 {ESC}：返回上一屏。
2．屏幕功能 距离：S：斜距；H：水平距；V：参考高度； 竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）； 水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传； 按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。 3．开机程序（9） 开机后，仪器自检。 ·若设置了密码，输入密码。 ·（若需盘左盘右测量），选择了“V manual”项的“Yes”，按 照（30）操作。 之后，出现测量模式[MEAS]屏出现； 若出现“Out of range”(超出范围)，则需重新整平仪器。 三、测量操作 （一）角度测量（10） 1．测量两点间的水平角（） 使用置零（0SET）功能测量两点间夹角，在任何位置水平 角均可置零。 ·照准第一点； ·在测量模式第一页，按置零[0SET]，闪烁再按[0SET]，初 始角变为0； ·照准第二点，显示的水平角HAR/HAL值就是要测的夹角。
全站仪使用手册,全站仪说明书
4．1仪器部件名称 提柄 物镜 粗瞄准器 光学对点器 键盘 脚螺旋 提柄固定螺丝 电池 水平制动微动手轮 三角基座制动控制杆 望远镜目镜 长水准器 显示窗 底板 望远镜调焦环 垂直制动微动手轮 数据通讯插口 基座
7．架设仪器 注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。 （1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。 （2） 将仪器安装在三脚架上，然后拧紧连接螺丝。 （3） 利用圆水准器粗略整平仪器 ①旋转两个脚螺旋A 、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。 ②旋转脚螺旋C ，使圆水准器气泡居中 。 （4） 利用长水准器精确整平仪器： ①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB ，旋转A 、B 两个脚螺旋使长水准器气泡居中。 ②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水 准器管气泡始终居中为止。 （5） 利用光学对点器对中： 调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。 注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏 移。 （6） 最后精确整平仪器 按第（4）步精确整平仪器，直到仪器 旋 转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。 8．调焦与照准 注意： ● 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。 ● 当改变盘位观测时，用十字丝同一位置照准目标。 角螺旋B 角螺旋C 角螺旋A 测站点 中心标记
实验二全站仪坐标数据采集
实验二全站仪坐标数据采集 一、目的 学会全站仪程序模式下碎部点坐标采集的方法。 二、实验安排 1．实验时数2学时。 2．每实验小组由4~5人组成，每个人进行轮流操作，测量2个点坐标。 3．实验仪器和工具有：全站仪1台，反光棱镜1组，草图记录纸和笔等。三、实验内容及步骤 1．整置仪器，设置参数 2．建立文件 3．测站设置 4．输入后视点（定向点）数据/输入角度数据 5．定向及检核 6．碎部点测量 7．检核，返回初始界面，关机 四、实验要求 选择任两个点作为已知点，假定坐标分别为（1000,1000，10）、（2000,2000,20），每人轮流开展整个实验内容。注意：假定后视点无法检核。 五、实验报告 针对发放的特定型号仪器，撰写具体的实验步骤。
附： 南方全站仪NTS352（拓普康GTS335N） 1. 建立文件 按MENU键，菜单“F3:存储管理”，翻页，找到“F1:输入坐标数据”，建立文件(一般以日期为名)——“确认”，输入“点名”——“确认”——输入N/E/Z——“确认”，可以连续输入多个已知点后，按“ESC”键退出。 查看已输入点的方法：“存储管理”——“查找”——“F2：坐标数据” 2．测站设置 菜单“F1:数据采集”，输入已经建立的文件名称——“确认”——“F1：设置测站点”（1）输入仪器高：翻页至“仪器高”——“输入F2”——“确认” （2）输入测站坐标：“测站F4”——“调用F2”（翻页找到测站点号）——“确认”——“确定，否、是”。 ESC退出至“数据采集”页面。 3．定向 “F2:设置后视点”——“后视F4”——“调用F2”（翻页找到后视点号）——“确认”——“确定，否、是”。自动退回上级界面，“测量F3”——“角度F1”（显示水平角度即为坐标方位角），水平制动瞄准目标后，按“是F4”，显示完成，自动退至“数据采集”页面。 4.测量 （1）输入目标高：“F3:测量”——翻页至“目标高”——“输入F2”——“确认”； （2）瞄准目标测量：“测量F3”——“坐标F3”，下一点直接按“同前F4” 备注：定向后，先测量后视点（或其它已知控制点），比较与实际坐标的差别，若误差较大，需要重新定向，若误差满足要求，则开始碎部点采集。碎部点采集完成后，再次测量后视点（或其它已知控制点），比较与实际坐标的差别，若误差较大，已测量数据可能存在问题，需查找原因，或重测。 苏一光RTS612 1. 建立文件 屏幕——“内存F3”——“1.文件”——“1.文件选取”——“列表F1”——翻页选择1个空文件（第二列数字为0）——ENT键————ENT键————ENT键——“2.文件更名”（可更改已选择的文件名称）——ESC键退出。 输入已知点：内存页面——“2.已知数据”——“1.输入坐标”（输入点号及坐标）——“OK
