模具内模设计规范标准
佛山卓群精密模具有限公司
塑料注塑模具验收与标准
塑料注塑模具验收标准 BP-ZL-006 版本号：01 目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估； 参照标准： GB/T 12554—2006塑料注射模技术条件 GB/T 4169.1~4169.23—2006注射模零件 GB/T 12556—2006塑料注射模模架技术条件 GB/T 14486—2008塑料模塑件尺寸公差 一、成型产品外观、尺寸、配合 1.产品外观
二、模具外观 1.模具铭牌内容完整，字符清晰，排列整齐。 2.铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。 3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4.冷却水嘴不应伸出模架表面。 5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。 6.冷却水嘴应有进出标记。 7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。 8.模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿 保护。 9.支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。 10.模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。 11.定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。顾客另有要求的除 外。 12.模具外形尺寸应符合指定注塑机的要求。 13.安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和 文字均为黄色，字高为50 mm。 14.模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。 15.模具应便于吊装、运输，吊装时不得拆卸模具零部件，吊环不得与水嘴、油缸、预复位杆等干涉。 三、模具材料和硬度 1.模具模架应选用符合标准的标准模架。 2.模具成型零件和浇注系统（型芯、动定模镶块、活动镶块、分流锥、推杆、浇口套）材料采用性能高 于40Cr以上的材料。 3.成型对模具易腐蚀的塑料时，成型零件应采用耐腐蚀材料制作，或其成型面应采取防腐蚀措施。 4.模具成型零件硬度应不低于50HRC，或表面硬化处理硬度应高于600HV。 四、顶出、复位、抽插芯、取件 1.顶出时应顺畅、无卡滞、无异常声响。 2.斜顶表面应抛光，斜顶面低于型芯面。 3.滑动部件应开设油槽，表面需进行氮化处理，处理后表面硬度为HV700以上。 4.所有顶杆应有止转定位，每个顶杆都应进行编号。 5.顶出距离应用限位块进行限位。 6.复位弹簧应选用标准件，弹簧两端不得打磨，割断。 7.滑块、抽芯应有行程限位，小滑块用弹簧限位，弹簧不便安装时可用波子螺丝；油缸抽芯必须有行程 开关。
五金模具技术规范
冷冲压模具设计制造技术规范 1.目的 提高五金件冷冲压模具质量；建立模具标准化；统一模具的设计标准及制造技术规范。 2.适用范围 本标准适用于本公司模具车间设计、制造的冷冲压模具，也适用于委外设计、制造的冷冲压模具。 3.引用标准 GB1298 《碳素工具钢技术条件》 GB1299 《合金工具钢技术条件》 GB699 《优质碳素结构钢号和一般技术条件》 GBT2854 《冲模模架技术条件》 GB2870 《冷冲模零件技术条件》 GB2867.5 《冷冲模卸料装置,圆柱头卸料螺钉》 GB2867.6 《冷冲模卸料装置,圆柱头内角卸料螺钉》 4．技术要求 4.1 模具设计要点： 4.1.1模具工艺编排应保证: ①模具加工之产品所有尺寸及技术要求符合 图纸且品质有保障: ②模具结构合理且强度足够; ③模具制造及维 修难度中等; ④模具设计寿命与预计生产订单相适应; ⑤产品及模 具加工费用均最经济合理. 4.1.2整体结构设计应保证: ①操作简便、安全; ②适应批量生产且效率 高; ③定位可靠; ④工作精度的稳定与持久性; ⑤维护及维修方便;
⑥封闭高度与所安装机床匹配; ⑦模具结构标准化. 4.1.3 零件设计基本规范： 4.1.3.1模架选用原则: ①原则上必须设置导向结构，对于成形类模具若 在结构上可以保证质量和使用寿命及效率时可以不设置，但此必须征得模具部工艺工程师同意,冲裁模架的导向件结构设置应方便工作刃口的刃磨；②在工作中导柱导套尽可能不脱离导向，导柱长度以合模后短于闭合高度10mm为宜；③外导柱、导套的结构采用独立导柱，普通导向精度要求的模架采用滑动独立导柱(TUB)，高导向精度要求的模架采用滚动独立导柱(TUR)加内导柱, 内导柱、导套的结构采用压入结构;④模架有效面积大于400X300mm的模具不得使用铸件模架，对于选用的铸件模架应符合GB2854《冷冲模模架技术条件》规定,导柱直径和数量的设置应考虑导柱的刚度和模架面积大小，模架面积大于400X300mm应选取导柱直径大于φ25mm。 4.1.3.2 模板设计规范： ①凹模: ⑴厚度(B)：零件尺寸300*300以下,材料厚度(T)小于1.6MM 时, 凹模板厚不小于24MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于34MM; 材料厚度大于5MM,凹模板厚不小于45MM;零件尺寸大于300*300,材料厚度小于1.6MM时, 凹模板厚不小于34MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于44MM; 材料厚度大于5MM,凹模板厚不小于55MM. ⑵凹模工作刃口至边距(A):最小边距(A min)为凹模厚度(B)的1.5倍以上,但应大于30MM; 材料厚度大于1.6MM时, 边距(A)为凹模厚度(B)的2倍以上. ②上下模座:⑴外形尺寸应稍大于凹模外形尺寸;⑵模座厚(H):尽可能
注塑模具设计
注塑模具设计 模具设计 1、塑件制品分析 （1）明确设计要求 图1—1为塑件的二维工程图 图1—1 图1—1 该产品精度及表面粗糙度要求不高，有一定的配合精度要求。（2）明确产品的批量 该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口， （3）计算产品的体积和质量 使用UG软件画出三维实体图，软件自动机算出所画图形的体
积。 通过计算得塑件的体积V塑=13.85cm3 塑件的质量M塑=ρV塑=1.04×13.85=14.4g 式中ρ---塑料的密度,g/cm3. 流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。 浇注系统的质量M浇=ρV浇=8.6g 浇注系统的体积V浇=8.30cm3. 故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g 2．注塑机的确定 选择注射机型号 XS—ZY—250 主要技术规格如下： 螺杆直径：65mm 注射容量：250cm3 注射压力：1300MPa 锁模力：1800kN 最大注射面积：500cm3 模具厚度：最大350mm 最小250mm 模板行程：350mm 喷嘴：球半径 18mm 孔直径4m 定位孔直径：125mm 顶出：两侧孔径 40mm 两侧孔距 280mm 3.浇注系统的设计
（1）主流道形式 浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。浇注系统可分为普通浇注系统和无流道凝料系统。考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。 根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D=Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm 主流道长度 有标准模架结合该模具的结构，取L=85mm 为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3° d —喷嘴直径 1~5.00+=d d 40=d 5=d 2o =α R=10 （2）分流道的设计 分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。 分流道的形状和尺寸应根据塑件的体积，壁厚，形状的复杂程度，注射速度，分流道长度，等因素来确定。塑件外形不算太复杂，熔料填充比较容易，为了加工起见，选用截面形状为圆形分流道。由于型腔的布置关系，需要设置二级分流道。一级分流道直径R=5㎜.二级分流道R=3.5mm. 4 侧抽芯机构的设计 由于塑件有侧方孔，模具采用侧向分型机构。 .4.1 确定抽芯距： 抽芯距一般应大于成型孔（或凸台）深度，塑件孔深为30㎜，另加
注塑模具验收标准模板
注塑模具验收标准
注塑模具验收标准 目的: 建立从模具结构、胶件质量及注塑成型工艺要求三方面认可模具的标准, 据此对模具质量进行评估、打分, 望不断提高模具质量; 确保模具能正常投入生产, 并生产出合格质量的胶件, 满足产 品设计的要求。 1、模具结构部分 ( 1) 模具材料 ①模胚各板材所用钢质不低于1050钢。( 相当于日本王牌钢) ②胚司、边钉、回钉、中托司、中托边所用材料表面硬度不低 于HRC60。 ③啤ABS、 HIPS料前模及前模镶件, 用超级P20钢材( 如718、M238等) 。后模用一般P20钢材( 如MUP、 M202等) , 后模镶件用1050～1055钢或材质更好的钢材。 ④啤PC、 POM、 PE等腐蚀性材料前后模及其镶件均需用420 钢材( 如S136、 M300、 M310等) 。 ⑤啤镜面模具所用钢材为420钢材( 如S136、 M300、 M310 等) 。 ⑥斜顶、摆杆表面硬度不少于HRC35, 推板表面硬度不少于
HRC28。 ⑦如果客户指定应使用模具钢材时, 模厂应满足客户要求。 ( 2) 模具应具备结构 ①模具标识: 模胚外应按客户要求打上文字。模胚内按客户指定位置打上P/N号、胶件牌号, 一模多腔应打上模腔号, 多镶件应按 设计要求打上镶件编号。 ②模具应安装合适的法兰圈, 并开标准码模坑。 ③三板模应安装扣锁并加锁钉, 以及应安装拉料钩及水口板, 先开 弹圈。 ④模具底板应开合格的顶棍孔, 孔位置应符合顶出平衡要求。 ⑤模具顶针板应装复位弹簧, 合模时, 前模板应先接触回针, 否则 模具应先安装复位机构( 有行位结构的另行要求) 。 ⑥行位结构。 2行位运动应畅顺, 接触面应开油槽。
塑胶模具设计解答大集
1、常用塑胶工程材料及收缩率？ ABS:0.5%(超不碎胶) pc:0.5%（防弹玻璃胶） PMMa:0.5%：（有机玻璃） pe:2%聚乙烯PS:0.5%(聚苯乙稀) pp:2%(百折软胶) PA：2%（尼龙）PVC：2%（聚氯乙烯）POM:2%(塞钢) ABS+PC：0.4% PC+ABS ：0.5% 工程材料： ABS PC PE POM PMMA PP PPO PS PET 2、模具分为那几大系统？ 浇注→顶出→冷却→成型→排气 3、在做模具设计过程中应注意哪些问题？ 1、壁厚应尽量均匀一致，脱模斜度要足够大。
2、过渡部分应逐步，圆滑过渡、防止有尖角。 3、浇口。流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井。 4、模具表面应光洁，粗糙度低（最好低0.8） 5、排气孔，槽必须足够，以及时排出空气和熔体中的气体。 6、除PET外，壁厚不要太薄，一般不得小于1mm. 4、塑胶件常出现的瘕疵？ 缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮 5、常用的塑胶模具钢材？主编：数富欧工QQ：1325228389电话 45# S50c 718 738 718H 738H P20 2316 8407 H13
NAK80 NAK55 S136 S136H SK D61 6、高镜面抛光用哪种纲材？ 常用高硬热处理钢材，例如：SKD61、8407、S136 7、模架有那些结构？ 面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板 8、分型面的基本形式有哪些？ 平直→倾斜→曲面→垂直→弧面 9、在UG中如何相互隐藏？ ctrL+B或ctrL+shift+B 10、模具加工机械设备有哪些？ 电脑锣→车床→铣床→磨床→钻床 11、什么是2D，什么是3D？ D的英文是：Dimension(线度、维)的字头，2D是指二维平面，3D是指三维空间，在模具部分，2D通常是指平面图即CAD 图，3D通常指立体图。
注塑模具设计之顶出设计规范
0.25(四边） φd 2+2 φD 1+3 φD 2+2~3 φd 1+2 φd 2 φD 1 φd 1 φD 2 C 0.2 图一 恒佳精密模具注塑有限公司 技 术 文 件 恒模技字（2003）第 号 电视机模具顶出的设计规范 1．目的 规范顶出设计，确保安全，顺畅顶出制品 2．内容 2.1． 设计原则 a.顶针分布平均. b.应分布在塑件强度较好,尽量接近粘模力较大处。 c.顶针距离哥边或其他零件有 3mm 。 d.顶针孔尽可能不做成刀口。 e.顶针与模芯间有 4 个针径或至少 20mm 以上导向配合。 f.顶针不能半边骑住成品边，不能与定模碰，滑块擦； g.顶针要离开成品哥顶、转接线 R 位边 1mm 。 h.顶端有异形之顶针、司筒/针要有销钉防转。 i.顶针高出推方较大时，顶针延迟。 j.司筒针用压片（不是机米螺丝）压着。 k.顶针、司筒/针、推方杆孔离螺丝杯头孔至少 2mm 。 l.中心 K.O 孔与唧嘴同轴。 m.顶针、司筒/针、推方杆压台与沉头孔要有 0.05~0.15mm 的配合间隙。 n.产品倒角留在司筒上，倒角尖端磨平 0.2mm 。 o.顶针规格不得小于 φ8。 p.四角 R 应在推方上做出。 q.运动推方、角铁之间应有标准连接块连接。 2．2．司筒/针的设计形式，见图一 0.05~0.15mm 0.05~0.15mm 4*d1 φ3 φ3
φD +3 φd φd +2 φD 2 5 大于0.4*φd φd +1 φd φd 恒佳精密模具注塑有限公司 技 术 文 件 恒模技字（2003）第 号 电视机模具顶出的设计规范 2．3．顶针的设计形式, 0.05~0.15mm 4*d1 S=1.5~2.5mm φ3 见图二 φ3 2．4 顶针板强制先复位 为了保证顶针和滑块的安全，顶针板必须强制先复位. φ70 φ50 φ45 φ35 φ22 φ30 φ22 φ30 M20 M20 φ70 φ70
钣金模具设计规范
模板材质,厚度及热处理标准 基本要求 一. 螺丝孔(螺丝沉头孔),导柱孔及固定销孔在模板上的基本分布. 1.1>. 下模板 下面例图为下模板螺丝沉头及导柱孔,固定销孔的基本排布尺寸,螺丝之间的距离为80—100MM之间,导柱孔位置及固定销位置需设计防呆(设定直径相同,釆用位置不同防呆) 对角之沉头孔内需攻牙,以方便拆装模板;
1.2>. 1.3>. 1.4>.
1.5>. 所有模具上下模座之间要锁附限位柱,控制模具闭合高度并保障模具安全; 1.6>. 所有模具不允许垫垫片, 二. 冲头制做规范 2.1)常见冲头制做形式
备注:冲头做补强时,脱料板必须用下图所示结构. 三.五金零件设计规范 3.1),模具上所有用到的辅助导柱必须设计在?38以上,(如图) 3.2)300以上的模板其固定销必须设计为?12. 3.3)模具上所有导柱必须设计在?20-?25之间. 3.4)) 3.5)
3.6) 绘制总图时,最好用1:1的比例,这样比较直观,易发现问题. 总图包括主视图,俯视图,侧视图及局部视图等,此外还有工件图,排样图和零件明细表等. 主视图: 一般为模具在工作位置的剖视图,表示了模具主要工作零件的工作情况及其它各种零件的配合情况.按模具的习惯画法,常将模具中心线的右边画成模具的闭合位置(即:上模在最低位置时) 俯视图: 按习惯画法,常将上模拿掉或拿掉一半而绘制. 侧视图,仰视图及局部视图等: 可选择绘制,达到完全清楚表达所有零件位置及尺寸的目的. 工件图: 一般工件图画在总图的右上角,对于由数套模具完成的工件,则还需绘出前工序的工件图. 排样图: 绘出坯料排样情况,对于连续模最好能画出工序图. 明细表: 包括零件的编号,材料,数量及标准等. 技术要求及说明: 所选压力机型号,模具闭合高度等,说明部分包括模具结构特点及工作时的特殊要求等. 绘制各非标准零件图: 标注全部尺寸,公差与配合,表面粗糙度,材料,热处理及其它条件要求.

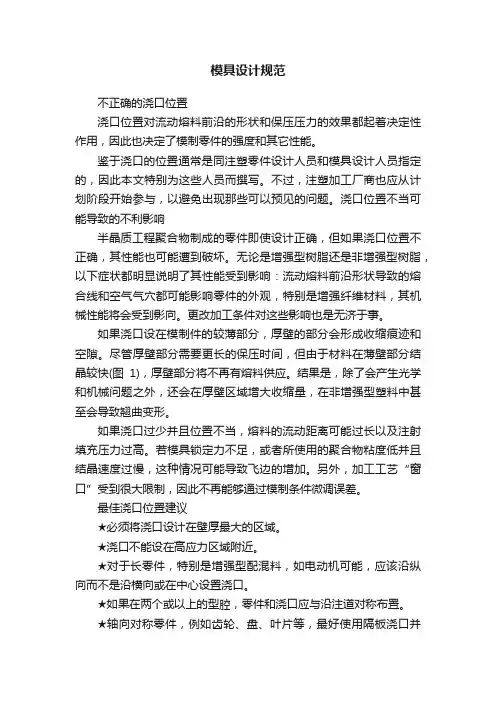

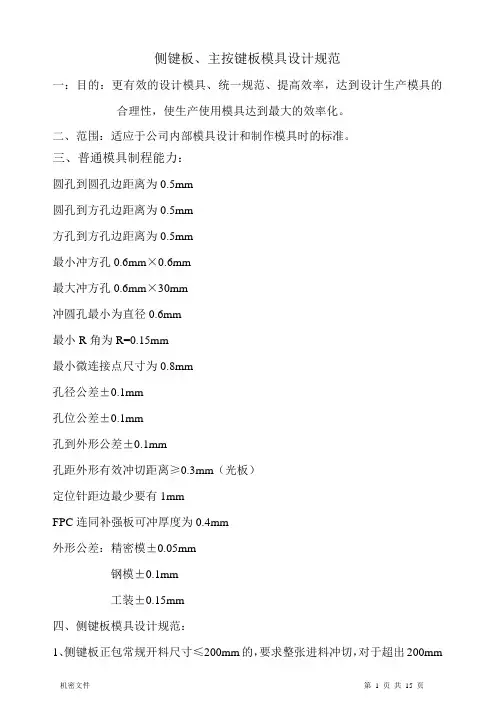

模具设计规范
文件版本 1.0 标 题 内 容 模 具 设 计 规 范 页 数 共17页 第1页 1.目的： 本标准规定了塑胶模具的设计原则、方法及要求。 2.适用范围： 本标准适用于塑胶模具设计。 3.设计内容 3.1 制品工艺性分析与脱模斜度确定 3.1.1制品应有足够的强度和刚性。 3.1.2制品壁厚均匀，变化不超过60℅；对于特别厚的部位要采取减胶措施。 3.1.3加强筋大端的厚度不超过制品壁厚的一半。 3.1.4制品上的文字原则上采用凸型字，以便于机械加工。 3.1.5制品形状应避免产生模具结构上的薄钢位。 3.1.6工艺圆角是否考虑制品使用性能，是否有利于机械加工。 3.1.7 脱模斜度确定 3.1.7.1 客户资料有明确脱模斜度要求且合理时，按客户资料要求设计脱模斜度。 3.1.7.2 客户资料的脱模斜度不合理时，与客户沟通确定合理的脱模斜度。 3.1.7.3 客户资料未注明或没有明确的脱模斜度时，应明确客户要求后再确定。 3.1.7.4 不影响制品装配的部位应设计1°以上脱模斜度，但需防止缩水；对可能影响产 品装配的部位，以装配间隙差做脱模斜度。 3.1.7.5 应通过计算确定合理的脱模斜度：有特殊要求（如蚀皮纹等）的制品，脱模斜度 应不小于2.5° 3.2 模具分类：根据模胚尺寸将模具分为大、中、小三类。 3.2.1 模具尺寸6060以上称为大型模具。 3.2.2 模具尺寸3030-6060之间为中型模具。 3.2.3 模具尺寸3030以下为小模具。 3.3 模胚选用与设计 3.3.1 优先选用标准模胚，具体按龙记/明利标准执行。 3.3.2 若选用非标准模胚，优先选用标准板厚，具体参照龙记/明利标准执行。 3.3.2.1 大型非标准模胚，导柱直径不小于￠60mm，导套采用铸铜制做。 3.3.2.2 大型非标准模胚导套孔壁厚不得小于10mm，回针孔壁厚为35-40mm，回针直径不 小于φ30。
注塑模具验收标准
塑料注塑模具验收标准 目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估； 参照标准： GB/T 12554—2006塑料注射模技术条件 GB/T 4169.1~4169.23—2006注射模零件 GB/T 12556—2006塑料注射模模架技术条件 GB/T 14486—2008塑料模塑件尺寸公差 一、成型产品外观、尺寸、配合 1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、 皱纹。 2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通 过功能安全测试。 3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。 4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。 5.外观明显处不能有气纹、料花，产品一般不能有气泡。 6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公 差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。 7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到 -0.1mm。 8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证 配合间隔和使用要求。 二、模具外观 1.模具铭牌内容完整，字符清晰，排列整齐。 2.铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。 3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。 4.冷却水嘴不应伸出模架表面。 5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。 6.冷却水嘴应有进出标记。 7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
模具镶件设计规范
模具镶件设计规范文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
镶件设计 定义：镶件是镶嵌在内模钢料或是模板上的单独的用于成型胶位的模具配件称之为镶件。一般除了镶针可以订购标准件外，其余均要按照模具的需要进行定做。 目的：在模具设计时，考虑到制件精度、排气冷却、加工工艺、模具强度、加工能力、节省材料、产品换款等因素，往往我们会设计为镶件结构。 应用场合： 1.产品PL上有止口时，必须做镶件。注意内模Core为整体镶件时，考虑强度 及运水设计，尽量采用盲镶。 2.骨位深度超过3倍胶厚时，必须做镶件。 3.骨位根部厚度小于1.0mm时，必须做镶件。 4.与模腔内胶料流动方向垂直排列的骨位，必须做镶件。 5.产品结构为骨位阵列时，必须做镶件。 6.某处产品结构复杂，难以加工的也要设计为镶件结构。 7.产品上有6.0mm以下以及不规则碰穿孔时，必须做镶件。 8.产品上有文字及Logo或是版本号时，必须设计为镶件。 9.齿轮类产品前后模模腔都必须做镶件设计。 10.产品更改局部结构达到换款要求时，必须设计为镶件。 设计方式： 1.止口位内模镶件设计形式如下图1.01 图1.01 2.骨位深度超过胶位3-6倍胶厚时，采用如下图1.02方式设计镶件。注意单
边斜度做到浇口侧，以减小产品顶出时的收缩力。 图1.02 3.骨位深度超过6倍胶位厚度时，采用双边斜度。如下图1.03所示。斜度靠 近线割边的一侧从高过骨位底部0.5-1mm的位置做一段直身位，以避免骨位底部封胶位因为加工精度原因出现披锋。 图1.03 4.井字形交叉的骨位，采用如图 1.04的设计方式。注意纵向骨位同胶料流动 方向一致。在镶件尺寸太小，不能做运水的情况下，可参考图 1.04右图所示，大镶件套小镶件来设计。 图1.04 5.十字交叉的骨位，采用如下图所示方法 图1.05 6.不方便直接做镶拼结构(尺寸小于6mm或是边上会有薄钢)的地方或尺寸太小 的十字骨位，可以采用托底镶。如图1.06所示。 图1.06 7.对于日期章，Logo,等做盲镶的小镶件。请注意必须在镶件底部做上取出工 艺孔。 图1.07 8.必须从胶位表面盲镶的镶件，须在底部做15度的倒角，方便安装。图1.08 图1.08 9.齿轮类产品按如图1.09所示做镶件。 图1.09
2017注塑模具的加工标准和要求
模具制造标准 一、范围： 本标准规定了注塑模具的加工标准和要求。 二、引用标准： 《模具设计标准》《一般模具设计参照标准》《热嘴设计标准》《模具设计规范》 三、模具外观： 1．铭牌内容打印模具编号、模具重量（Kg）、模具外形尺寸（mm），字符均用1/4英寸的字码打上，字符清晰、排列整齐，铭牌厚度1mm铝片。 2．铭牌固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。 3．冷却水嘴用塑料块插水嘴Ф10管，规格可为G1/8″、G1/4″、G3/8″。如合同有特殊要求，按合同。 4．冷却水嘴原则上不伸出模架表面（客户另有要求除外），水嘴头部凹进外表面不超过3mm。 5．冷却水嘴避空孔直径为Ф25×30、Ф30×30、Ф35×30三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。 6．冷却水嘴有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如：IN01、02，OUT01、02，要求用8～12mm字码打上。 7．进出油嘴、进出气嘴在IN、OUT前空一个字符加G（气）、O（油），字码相同。 8．模具安装柱下方有支撑腿加以保护。 9．模架上各模板有基准符号，大写英文DATUM，字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀（或按模架厂统一）。 10．各模板有零件编号，编号在基准角符号正下方离底面10mm处，要求同9号，模号打在基准角的对边。 11．模具配件影响模具的吊装和存放，如安装时下方有外漏的油缸、水嘴、先复位机构等，应有支撑腿保护（同8号）。 12．支撑腿的安装用螺丝穿过支撑腿固定在模架上，如果过长的支撑腿则车加工外螺纹紧固在模架上。 13．模具顶出孔符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm 时），顶出孔直径应比顶出杆大5-10mm。 14．定位环可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为Ф100或Ф150mm，高出顶板10mm。（如合同有特殊要求，按合同）。 15．定位环安装孔必须为沉孔至少沉入5mm，不准直接贴在模架顶面上。 16．重量超过8000Kg的模具安装在注塑机上时，用穿孔方式压螺丝，不得单独压压板。如设备采用液压锁紧模具，也必须加上螺丝穿孔，以防液压机构失效（依客户而定）。 17．浇口套球R大于注塑机喷嘴R（一般为SR20）。 18．浇口套入口直径大于喷嘴注射口直径（大模为Ф5、小模为3.5）。 19．模具外形尺寸符合指定的注塑机。
注塑模具验收标准规范
注塑模具验收标准规范 一、成型产品外观、尺寸、配合 1、产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。 2.、熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。 3、收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。 4、一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。 5、外观明显处不能有气纹、料花，产品一般不能有气泡。 6、产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。
7、产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。 8、产品配合：面壳底壳配合——表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。 二、模具外观 1、模具铭牌内容完整，字符清晰，排列整齐。 2、铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。 3、冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。 4、冷却水嘴不应伸出模架表面。 5、冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6、冷却水嘴应有进出标记。 7、标记英文字符和数字应大于5。 8、位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。 9、模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。 10、支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。 11、模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。 12、定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。顾客另有要求的除外。 13、模具外形尺寸应符合指定注塑机的要求。
塑料注塑模具验收流程
注塑模具验收流程 目的： 规范新模具及模具修改后的验收操作，提高模具验收的质量，使模具能够满足客户产品的要求。 范围： 适用于注塑模具和模具修改后的验收。 职责： 项目部： 1)新产品：负责新产品（注塑模）开发，确保模具能正常投产，并协助内部解决相关 技术问题，在模具投产期，必须确保产品结构合格，符合生产要求，确认合格后要求在实物样签名确认，并出相关技术文件指导内部的生产； 2)改模：根据客户或者内部提出的改模建议，做出合理评估，对模具进行设计更改， 完成后需对改模后的产品进行确认，合格后要求在实物样签名确认，并发相关技术文件指导生产。 模具部： 1)对新开模具开发及改模模具进度进行跟踪，负责信息交流及传递。 2)按照规定的要求和时间完成新模的生产或者模具的改模 3)对模具的镶件和相关部分零件图完成尺寸检测并且记录在案 4)配合项目工程师试模跟踪 品质部： 1)对于新开发的产品进检需根据技术部的最新产品图纸对产品的尺寸进行检测，并记录 相关数据； 2)对于改模牵涉的产品，改模以及牵涉的尺寸进行检测，并且记录相关数据 生产部： 1)负责接收符合移交条件的注塑模具； 2)对符合移交条件的注塑模进行试模验证，验证合格后送样技术部及品质部重新确认 结构外观，合格后负责人需在产品上签名确认，之后方可安排生产； 3)跟进新模具试模到验收过程中的生产状态，； 4)协助项目部对新模具使用过程中产生的问题提供合理建议； 5)执行办理新模具的移交验收事项。 验收程序 新模具验收流程： 1)汽车客户群,模具制作完成、试模结束，样品经确认后，合格后，封实物合格样，确 认模具本身没什么问题后，生产模数达20000模次后，给予验收，提供<模具验收单>。 2)普通客户群，相关质量可按现有品质要求确认，确认合格后，封存实物合格样，确认 模具本身没什么问题后，生产模数达5000模次后，给予验收，提供<模具验收单>。改模验收流程： 1)因客户需求改变产品结构尺寸或内部在使用时提出改变产品结构尺寸，由项目部/品 质部评估可行后，发改模指令单，由计划部回复下模时间，再由模具部安排改模2)改模完成后，安排试模验证，并送项目/品质部评估确认，评估确认合格后，封存实 物合格样，并下发相关文件后方可安排生产。
高光无痕注塑模具设计规范
高光无痕注塑模具 设计规范
高光无痕注塑模具设计制造规范 一、高光无痕注塑的原理： 1、模具成型对温度要求较高（一般为80°～130°左右）,在注塑转入保压后改用冷却水,使模具降温至60°～70°度。在较高的模温下保压成型有利于消除熔接痕、流痕、产品内应力等缺陷。因此模具在工作时需进行加热处理，为了防止热量损失，一般都会在定模侧加树脂隔热板。 2、模腔表面极度光亮（一般为镜面2级或更高）。高光模具生产出的产品能够直接用于装机，无需做任何表面处理。因此它对模具钢材及塑胶材料的要求都很高。 3、热流道系统的热咀较多。每个热咀必须带封针且有独立的气道，经过电磁阀及时间继电器等进行单独控制，实现分时进胶，从而达到控制甚至消除熔接痕的目的。 4、模具加热的方式一般有水蒸汽加热（见图１）和加热棒加热（见图２）两种。水蒸汽加热方式是经过特定的模温机在注塑过程中经过模具通蒸汽，从而使模具快速升温；在注塑完后改一般温水（或者冰水）使模具快速降温。加热棒加热方式是在注塑过程中经过在内模料里面加加热棒使模具快速升温；在注塑完成后经过内模料里面的运水（常温水或者冰水）或者叠层模料底部的铝材（铝材里面通运水）使模具温度快速降温。
(图１) (图2)
二、模具材料 （一）产品表面普通要求的模具材料可用NK80（日本大同）；（二）高光要求的产品选用S136H（瑞典）、CEANA1（日立）；（三）NK80可不用淬火处理；S136应在粗加工后淬火至52度；CEANA1号本身具备42度也不需要淬火处理(建议用此材料，因不影响后续加工或改动)； （四）德国葛利兹品牌中也有不错的选择：CPM40\GEST80 三、模具水道设计 （一）水道采用5mm-6mm大小的孔；水嘴用1\8或3\8的牙(模具侧)，另一侧用3\4英制螺纹；管件材料用不锈钢管； （二）水道一侧离产品面最近不低于5mm-6mm；水道平行产品面且均匀排布（原则中心距15mm分布，）；热电偶应设计在两水道中间，深度在50mm左右；且每套模具的PT100是一配一的，保持它的精确度，埋在模具模仁内，与热流道的热电偶一样，用线连接到模具外侧，转接插座，PT100要有对应的插头与其对接。 （三）模具水道接头必须设计在模具上下侧或后侧；操作侧不允许有水道出口或水管排布，以烫伤及人员。 （四）模具进出水嘴处采用分流板设计，水热模温控制系统只有一进一出的管道，以减少过多的水管连接，减少热能不必要的损耗；且达到安全与节能的目的。且波纹管外表面用隔热胶带缠绕，起到保温与安全的作用。
塑料注塑模具验收标准
塑料注塑模具验收标准内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
四川德铭电子科技有限公司塑料注塑模具验收标准 目的： 为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估； 参照标准： GB/T 12554—2006塑料注射模技术条件 GB/T 4169.1~4169.23—2006注射模零件 GB/T 12556—2006塑料注射模模架技术条件 GB/T 14486—2008塑料模塑件尺寸公差 一、成型产品外观、尺寸、配合 1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白 （或拉裂、拉断）、烘印、皱纹。 2.熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于 15mm，熔接痕强度并能通过功能安全测试。 3.收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹 痕）。 4.变型：一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要 求。 5.外观明显处不能有气纹、料花，产品一般不能有气泡。
6.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件） 要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。 7.产品壁厚：产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求， 公差根据模具特性应做到-0.1mm。 8.产品配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合 要求的孔、轴、面要保证配合间隔和使用要求。 二、模具外观 1.模具铭牌内容完整，字符清晰，排列整齐。 2.铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。 3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。 4.冷却水嘴不应伸出模架表面。 5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒 角，倒角应一致。 6.冷却水嘴应有进出标记。 7.标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清 晰、美观、整齐、间距均匀。 8.模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、水嘴，预 复位机构等，应有支撑腿保护。 9.支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工 外螺纹柱子紧固在模架上。
(整理)塑胶模具设计规范
模具设计规范 （此规范主要应用于手机模具） 一、模具排位 1、根据产品大小、结构、产量、精密程度、材料或客户要求等因素确定模穴，如1X1、1X2等。 2、当几个产品出在同一套模具中时，考虑进胶的均匀性，应将大的产品排在中间位置，小的产品置于两 边。确保冲胶平衡，保证产品尺寸的精确性。 3、当几个分型面不规则的产品在同一模具中时，排位必须充分考虑其分型面连接的顺畅,且容易加工。 4、一模多穴模具中，当有镶拼,行位等结构时，不得使其发生干涉。 5、排位多时应综合模具每一方面，对流道，是否镶拼,行位,顶出,运水等结构要有一个全局性思考。 6、排位时产品在模上的定位基准要和产品图的基准一致，当一模出一件时，可以考虑以产品对称方向处 分中。 7、内模钢料和模胚的大小尺寸如下图所示。
8．产品大小和胶位厚度有较大相差时尽量不要出在同一套模具中。 9．模具方铁高度尽量订做标准高度。 10．模胚型号和中托司使用情况一定要写清楚（细水口需注明SP长度） 11．必要时需注明模胚吊模孔移位情况 12．考虑需不需开精框及内模料材料和规格(确定后模要不要镶大呵，如需要则一起订料,此为粗料.) 二、模具系统设计 一)、行位系统 当塑胶产品确定前后模开模方向后,有下列情况时一般会采用行位或斜顶等结构: 1)、相对出模方向塑胶产品上有倒扣或零度面; 2)、产品的出模斜度不够蚀纹的角度; 3)、保证特殊的外观面不能有夹线。 1、后模行位：
1)、后模行位统一做镶件压块，行位压块用螺丝固定，行位压块材料为油钢淬火至HRC48-52°。 2)、所有与行位相对运动的零部件的滑动面(包括行位底耐磨片，压条，铲基斜面)须锣（磨）油坑， 油坑可为平行四边行、V形或圆环形。 3)、行位铲机钢材整体采用738H，在铲机斜面上镶耐磨片，耐磨片可突出斜面0.5mm，耐磨片厚度 为6mm（如下图），材料为油钢，淬硬至HRC48-52°。康铨公司的铲基采用国产S136淬硬至HRC46-50°。 4)、行位沉深B板25mm以上，行位压块沉深B板15mm以上。 5)、行位开模采用斜导柱。斜导柱的大小及数量视行位大小而定，角度要比行位斜面小2-3°。 6)、行位定位必须准确，行位行程小的尽量采用弹弓加螺丝头的方式定位，行位行程大且不方便加 装弹弓时，可采用多个行位波仔的方式定位，所有行位需加装定位螺丝，以防行位掉落，用油缸开合的行位及抽芯结构，要加装合理的行程开关。 7)、行位斜导柱的斜度通常为15°；长度不能与B板相干涉。模胚上导柱长度要足够长，合模时导 柱与导套先合，然后斜导柱才能套入行位。 8)、行位高度与长度理想比例为1：2，实际视具体情况而定，但尽量不大于1：1，否则会造成行位 不够稳定。 9)、铲机与行位的配合面要求超过行位高度的2/3以上，大面积封胶的行位，铲机必须加反铲，模 板上钢料宽度至少有15mm以上，如下图所示。 10)、不论行位的侧面是否封胶，其两侧均要做斜度，一般为单边1-3°。类似手机底壳行位四面包 夹线时，一般尽量在四R角中间以45度方向出行位夹线。如图所示：
塑胶模具设计规范-1
一：材料规格选取： 1.模仁材料： 1.1．产品为高亮面，模仁中有斜销、滑块等结构，产品表面需咬花，采用 STAVAX S136，热处理硬度45~52 HRC 1.2．产品为亮面，且加工中需要放电结构较多，采用日本大同NAK80， 硬度为HB 370~400 1.3．对于快速模具，模仁材料通常选用P20，对于有亮面要求的选用国产 NAK80 即可 2.模仁尺寸： 1.1厂内常用规格为有两种： 120mm*160mm, 对应模架规格为2025(A=50，B=90)，模腔深度为：24.5mm; 150mm*210mm, 对应模架规格为2530(A=50，B=90)，模腔深度为：24.5mm; 150mm*250mm, 对应模架规格为2535(A=50，B=90)，模腔深度为：24.5mm; 如需特殊规格，根据实际情况决定 1.2规格选用： 模仁边缘距产品（包含骨架）尺寸需大于25mm； 模仁厚度T与产品区深度H，T≧2H。 二. 骨架设计规范 1. 后制程有喷涂制程的设计要点 1.1．key外形尺寸调整: 喷涂镭雕KEY的表面必须预留喷涂厚度，一般喷每涂XY方向单边预 留0.01mm（总预留0.02mm）,Z方向预留0.015mm, （客户有特殊要求 除外）。3D绘图时直接扣除,后续放电加工直接按图面加工到位即可！ 1.2．key间距及堆列柱位置定义. Key与key之间的间距需要大于key高度. 堆列柱与key之间的间距需要大于堆列柱的高度. 1.3．若产品表面喷涂为高亮要求,产品顶面与侧边交界处需要作不等圆角. 为(1.5~1.2)*0.4mm,顶面为1.5~1.2mm, 侧边为0.4mm.
模具制作的验收标准
模具制作的验收标准 产品要求：尺寸必须符合图纸要求。塑件产品外观必须符合图纸要求或封样样品要求。注塑产品不能 出现冷料、气雾、缺料、收缩、溢料飞边、熔接痕、变形翘曲、顶白、斑痕、浇口雾斑等其它表观缺陷。 产品光面不能有划痕、细微麻点、波纹、桔皮纹。产品砂面要求无砂眼、凹坑，纹理、疏密度应均匀一致。 产品内外表面棱角分明、工整一致。产品上的字必须符合图纸所要求的字迹大小和深度，字迹必须清晰、 棱角分明、工整一致、凹字底部平整光亮。面板、面架熔接痕长度要小于5mm，盖板、基座、小件光面的 产品（如按纽）不应有熔接痕，内件产品允许有不能避免的模具设计与注塑工艺上的熔接痕。浇口去除后 留下的痕迹不应影响产品的品质。潜伏浇口处产品不应该有拉伤。 产品通过验收后，要对模具进行验收。包括模具结构设计、外观、结构件、零件的加工精度、镶拼方 式、材料、热处理手段等等。 模具外观检查： 1观察模板机械加工质量，模板平直，上下端面状况，外形尺寸整齐，周边2×450倒角，外观要给人感觉良好。60万模次以下生产的模具可按龙记模架的标准来自制模架或按龙记模架制作的其他标准模架； 60万模次（含60万）以上生产用龙记标准模架。注意：公司如无另外要求，二板模要用CI型模架，三板模要用DCI型模架，A、B板不能挖通框，B模与动模座板之间加设支承柱。 2模具起吊方向上要装吊环，可一次性将模具平衡吊起。大中型模具在动定模之间要装有锁紧装置，防止模具起吊时开启。 3冷却水的进出口位置应在注塑工操作的另一侧，其次是在注塑生产时在模具的下方。热流道模具要配有接线板，并固定在模具上，传感器、加热元件电线通过快换插头迅速安装，要尽量简化安装。电线 导出后要用管子套上，防止散乱。 4模具及型腔的编号的要求按《模具编号的说明》及《模具型腔编号的说明》。 5模板的尺寸请按《模具制作的模板要求》。 6动模座板的顶出让位孔开孔直径40～42mm。 结构件状况检查： 1导柱、导套应紧固，开合动作应灵活，表面无拉伤痕迹，无单侧受力。 2顶出机构（复位杆、推杆、推管、推板等等）在开启闭合时动作应平稳可靠，无刺耳声音，顶出要与注塑机及机械手的动作相匹配，根据产品结构尽可能的符合自动化生产的需要。 3顶出机构要限位限制顶出距离。 4斜导柱、侧滑块侧抽芯的动作应灵活可靠，定位准确有效，斜导柱表面应光滑无拉伤痕迹。 5分型面平整度好，接触均匀，无损伤和压痕。加工的痕迹（如线切割痕迹等）要修磨。 6模具的基本动作要同步，液压、气动动作正常。 模具零件的检查： 1根据模具使用寿命选用材料 （1）型腔型芯 模具寿命30万模次以下30～60万模次60～100万模次100万模次以上 模具材料718H NAK80 S136 8407 SKD11 XW-10 DC53 ASSAB 88 硬度HRC35~42氮化HRC50~54 HRC56~60 HRC58~62 （2）滑块部分 模具寿命30万模次以下30～60万模次60～120万模次120万模次以上
