钢筋的弯勾计算主要看钢筋弯勾的弯折角度以及构件的抗震要求。

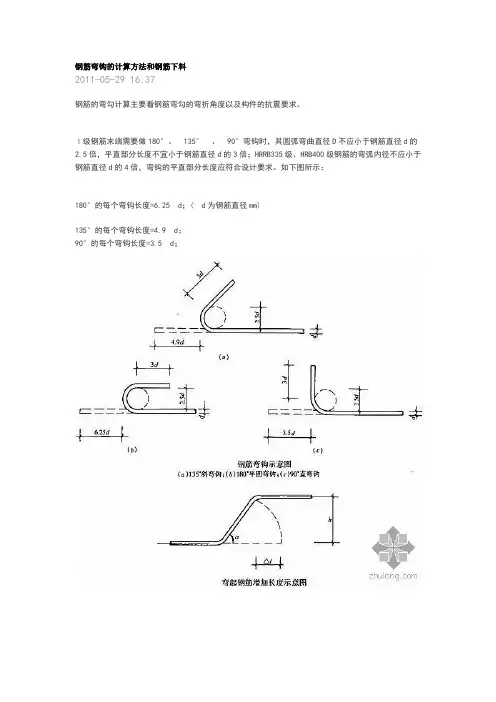

Ⅰ级钢筋末端需要做180°、135°、90°弯钩时，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍，弯钩的平直部分长度应符合设计要求。如下图所示：
180°的每个弯钩长度=6.25 d；( d为钢筋直径mm)
135°的每个弯钩长度=4.9 d；
90°的每个弯钩长度=3.5 d；
还应该根据设计图纸参照相应图集计算，比如03G101-1中P35页有规定：

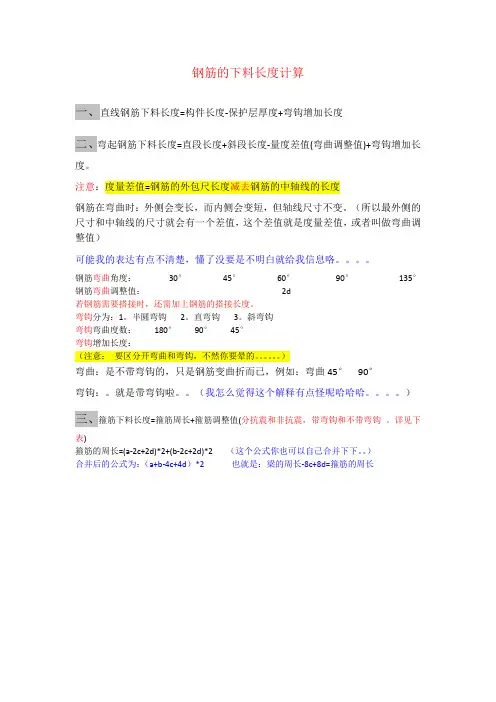

钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。

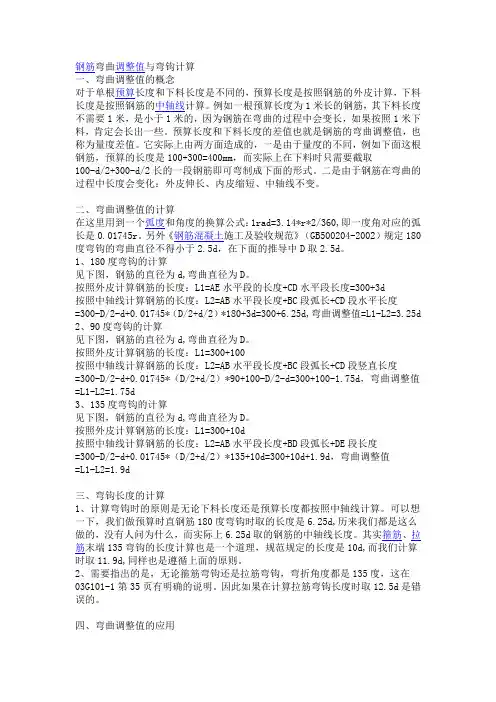

1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。
3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。
4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。
鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。
180°弯钩增加6.25d的推导
现行规范规定，Ⅰ级钢的弯心直径是2.5d
钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d
半圆周长为1.75dπ＝5.498d取5.5d 平直段为3d
所以180度弯钩增加的展开长度为
8.5d－2.25d=6.25d
90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)
现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm 时需要的展开长度。弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d,
90°圆心角对应的圆周长度＝13dπ×90°／360°=10.21d。
所以，90°钩所需要的展开长度为
15d－7d+10.21d－7d=11.21d
这个11.21d适用于抗震框架纵向钢筋直径d≤25mm时的锚固。
90°直弯钩增加10.35d的推导(d＞25mm,弯曲直径≥16d)
弯曲半径8d,弯曲直径是16d,钢筋中心线1/4圆的直径是17d
90°圆心角对应的圆周长度＝17dπ×90°／360°=13.35d
所以，90°钩所需要的展开长度为
15d－9d+13.35d－9d=10.35d
这个10.35d适用于抗震框架纵向钢筋直径d＞25mm时的锚固。
按照本图的演算，所谓的“‘度量差值”或“延伸长度”是2×9d－17d×π/4=18d－13.35d=4.65d。我们指出“‘度量差值”或“延伸长度”是上世纪60年代的学者为“做学问”而人为制造出来的不能自圆其说的“数据”’，而且大多数编著者都将其未作解析就“笑纳”到自己的书稿之中，所以，许多在施工一线的朋友觉得“不好用”，后面的表格就是依据某经典教科书给出的数据编制而成的，对于箍筋还是可用的，对于纵向钢筋就不合适，且对于非“特殊”角度，也未给出“‘度量差值”或“延伸长度”的数据，现在建筑师万花齐放，角度是按照地形需要结合建筑美学确定，往往不是“特殊”角度，也就查不到某个具体“非特殊”角度的“‘度量差值”或“延伸长度”的数据，所以已经是摒弃“‘度量差值”或“延伸长度”这些“人造”概念的时候了，一步一步老老实实对中心线长度进行几何计算，是钢筋下料计算的正确途径。即使不会AutoCAD，对照施工图，运用初等几何知识，徒手画个草图，借助计算器计算也是很容易完成的
矩形箍筋26. 5d的推导(d≤10mm,弯心直径≥2.5d)
弯心内直径是2.5d,箍筋中心线直径是3.5d,
每个90°圆心角对应的圆弧弧长是3.5dπ×90°/ 360°＝2.749d
每个箍筋共有3个90°圆弧，总长度＝3×2.749d=8.247d取8.25d
每个135°圆心角对应的圆弧弧长是3.5dπ×135°/ 360°=4.1234d,
每个箍筋共有2个135°圆弧，总长度和＝2×4.1234d＝8.247d取8.25d
每个箍筋的圆弧长度和＝8.25d ＋8.25d＝16.5d (1)
沿梁宽平直段＝2(b－2c－2×1.25d) (2)
沿梁高平直段＝2(h－2c－2×1.25d) (3)
沿135°方向平直段＝2×10d＝20d (4)
箍筋下料长度为(1)+(2)+(3)+(4)
=16.5d＋2 (b－2c－2×1.25d) ＋2(h－2c－2×1.25d)＋20d
＝16.5d＋2b＋2h－8×1.25d＋20d
＝2b＋2h－8c＋26.5d (5)
利用前面我们给出的135°弯钩的增加长度，也可以得到这个结果，即
(2)＋(3)＋8.25d+2×(11.873d+2.25d）
＝2(b－2c－2×1.25d)＋2(h－2c－2×1.25d)＋8.25d+28.246d
＝2b＋2h－8c＋26.496d
＝2b＋2h－8c＋26.5d (5)
