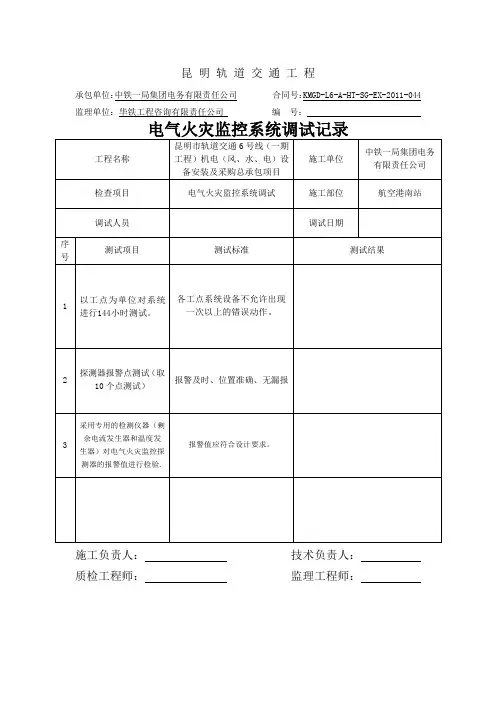

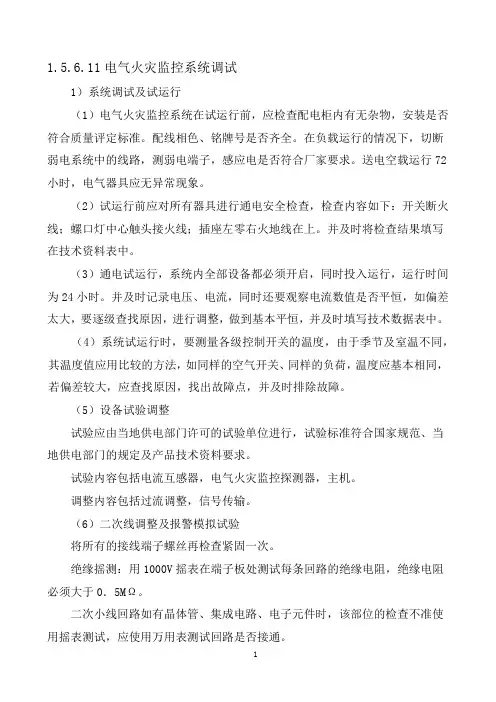

电气火灾监控系统调试记录
昆明轨道交通工程
承包单位：中铁一局集团电务有限责任公司合同号：KMGD-L6-A-HT-SG-EX-2011-044 监理单位：华铁工程咨询有限责任公司编号：
施工负责人：技术负责人：
质检工程师：监理工程师：
电气火灾监控系统力安科技智慧电气火灾监控技术方案精修订
电气火灾监控系统力安科技智慧电气火灾监控 技术方案 标准化管理部编码-[99968T-6889628-J68568-1689N]
电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。现在做电气火灾监控系统有很多，他的市场也比较开阔。 LFS200主要由电气火灾监控设备、电气火灾监控探测器经通信网络连接构成的分布式网络系统。本系统在遵循GB14287国家标准、完成现场电气火灾监控功能的基础上、创新性地依托安易云，完整构建智慧电气火灾监控系统，借助手机等智能终端，随时随地为用户提供远程监控、统计分析、趋势预测及设备管理等云端服务。 系统功能 LFS200电气火灾监控系统功能上包括安全状态在线监测、故障诊断、趋势分析三大部分组成。 具体功能包括实时监控、故障报警、远程管理、历史查询、消防联动、故障分析、趋势预测、短信报警等； 技术特点 主要包括四个方面：可视化、会说话、可分析、智能探测。 其中“可视化”是LFS200电气火灾监控系统的最显着特点。其目的是把看不见、摸不着的电气安全状态变成图形化监控，并
提供其他更为直观的监测及报警手段，实现电气安全状态的一目了然！ “可视化”具体体现在以下四个方面： a、故障定位可视化：故障时，故障画面会自动弹出，自动定位！ b、故障报警可视化：报警时，除声光报警、自动打印外还可及时发送短信、自动拨打电话报警！ c、状态监控可视化：通过以图形方式实时监视安全状态、提供安全状态的发展趋势！ d、故障分析可视化：通过故障追忆曲线、历史分析曲线、运行趋势曲线，帮助分析电气设备故障原因！ 系统适用领域 该电气火灾监控系统可广泛应用于医院、学校、电信楼、金融楼、调度楼、广电大楼、办公大楼、高层住宅等人员密度大的建筑，以及车站、机场、地铁、工矿企业、体育馆、会展中心、剧院、商厦、博物馆、酒店、综合楼、国家重点消防单位等疏散困难的场所。 河南力安测控科技有限公司是一家专注于设备能源管理大数据服务的国家高新技术企业力安科技以“替政府分忧，为用户解难”为出发点，采用物联网、云计算、大数据等现代信息技术，开创设备能源云管理模式，并为设备能源用户、设备制造商、设备运维公司、政府主管部门等提供设备能源管理大数据服务。
电气火灾监控系统规范标准
浅谈漏电火灾报警系统的设计与安装 2006/4/10/9:4 来源：昆明华安工程技术有限责任公司作者：宁卫国 2.4.3 配电柜成套形式的安装设计 直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配 电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。 3 漏电火灾报警系统安装中应注意的问题 3.1 漏电火灾报警系统施工主体单位问题 根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。 3.2 漏电火灾报警系统的施工要求 国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式 中应正确接线”。 具体地说，漏电火灾报警系统的安装应注意以下问题： 1) 漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。 2) 安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。 3) 安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE 线不得接入剩余电流保护装置。 4) 漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向厂家明 确互感器尺寸，以便于预留安装位置。 5) 《高层民用建筑设计防火规范》GB50045-2005的 9.1.1条要求，漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入 消防用电。 6) 漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。 7) 改造工程一般应将组合式电流/剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断 路器的入线端。 8) 施工单位应配备移动式（手持便携式）剩余电流检测仪，并在调试时先进行配电系统剩余电流的检测，及时排除剩余电流异常情况，并作详细记录。根据GB13955标准5.7.3和5.7.5要求，设定合适的漏电流报警阀值，通常报警设 定值取值不小于线路和设备正常运行泄漏电流值的两倍。 9) 根据GB13955标准６.３.７要求，安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验3次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合3次，均可靠动作，不应有误报警现象；在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。
电气火灾监控系统力安科技智慧电气火灾监控技术方案
电气火灾监控系统力安科技智慧电气火灾监控技术 方案 Revised by BLUE on the afternoon of December 12,2020.
电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。现在做电气火灾监控系统有很多，他的市场也比较开阔。 LFS200主要由电气火灾监控设备、电气火灾监控探测器经通信网络连接构成的分布式网络系统。本系统在遵循GB14287国家标准、完成现场电气火灾监控功能的基础上、创新性地依托安易云，完整构建智慧电气火灾监控系统，借助手机等智能终端，随时随地为用户提供远程监控、统计分析、趋势预测及设备管理等云端服务。 系统功能 LFS200电气火灾监控系统功能上包括安全状态在线监测、故障诊断、趋势分析三大部分组成。 具体功能包括实时监控、故障报警、远程管理、历史查询、消防联动、故障分析、趋势预测、短信报警等； 技术特点 主要包括四个方面：可视化、会说话、可分析、智能探测。 其中“可视化”是LFS200电气火灾监控系统的最显着特点。其目的是把看不见、摸不着的电气安全状态变成图形化监控，并
提供其他更为直观的监测及报警手段，实现电气安全状态的一目了然！ “可视化”具体体现在以下四个方面： a、故障定位可视化：故障时，故障画面会自动弹出，自动定位！ b、故障报警可视化：报警时，除声光报警、自动打印外还可及时发送短信、自动拨打电话报警！ c、状态监控可视化：通过以图形方式实时监视安全状态、提供安全状态的发展趋势！ d、故障分析可视化：通过故障追忆曲线、历史分析曲线、运行趋势曲线，帮助分析电气设备故障原因！ 系统适用领域 该电气火灾监控系统可广泛应用于医院、学校、电信楼、金融楼、调度楼、广电大楼、办公大楼、高层住宅等人员密度大的建筑，以及车站、机场、地铁、工矿企业、体育馆、会展中心、剧院、商厦、博物馆、酒店、综合楼、国家重点消防单位等疏散困难的场所。 河南力安测控科技有限公司是一家专注于设备能源管理大数据服务的国家高新技术企业力安科技以“替政府分忧，为用户解难”为出发点，采用物联网、云计算、大数据等现代信息技术，开创设备能源云管理模式，并为设备能源用户、设备制造商、设备运维公司、政府主管部门等提供设备能源管理大数据服务。
电气火灾监控系统施工方案40267
电气火灾监控系统施工方案 电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。 施工一般规定 1、电气火灾监控系统施工前应具备相关部门或机构审核合格的图纸和技术文件，并应按图纸进行施工，不得随意更改。 2、电气火灾监控系统竣工时，施工单位应提交下列文件： 1)竣工图； 2)设计变更文字记录； 3)施工记录(包括隐蔽工程记录)； 4)检验记录； 5)竣工报告。 施工布线
1、电气火灾监控系统的布线。应符合现行国家标准《建筑电气装置工程施工质量验收规范》(GB50303)的要求，导线的种类、电压等级应符合现行同家标准《火灾自动报警系统设计规范》(CB50116)的规定。 2、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。 3、扭结；导线的接头，应在接线盒内焊接或用端子连接。 4、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。 5、管路超过下列长度时，应在便于接线处装设接线盒： 1)管子长度每超过45m，无弯曲时； 2)管子长度每超过30m，有1个弯曲时； 3)管子长度每超过20m，有2个弯曲时； 4)管子长度每超过12m，有3个弯曲时。 6、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。 7、在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。吊装线槽的吊杆直径，不应小于6mm。 8、线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在下列部位也应设置吊点或支点： 1)线槽接头处；
视频监控系统调试方案计划
第一章视频监控系统 3.1概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心，接入16路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：
3.2 系统调试要求 1)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功 能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。 2)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电 梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监 控室，并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、 摄像机编号等）。 4)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程， 并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站 上能以电子地图的方式调看及控制摄像机图像（摄像机图像应能在工作站
电气火灾监控系统方案
北恒大厦电气火灾监控系统 实施方案 北京恒兴物业管理集团 2017 年 3 月 北恒大厦电气火灾监控系统方案 一、北恒大厦低压配电系统现状： 1. 北恒大厦配电系统由负一层的配电室两台互为备用的1600KVA 的变压器供电，由10 台低 压配电柜向各用电区域和设备供电。 2. 大厦有南北两个强电竖井分别设有照明母线，有配电室低压配电柜的两个回路供电，竖井每层 内均设有双路供电的事故动力和事故照明配电箱。 3. 屋顶及十一、十二层有风机电源柜、电梯电源柜以及其他动力配电柜。 4. 负一层有生活水泵、消防栓泵、喷淋泵电源及控制柜。 5. 分布在各楼层区域性的照明、动力配电箱柜。 二、北恒大厦电气火灾监控系统介绍： 1. 电气火灾监控系统是服务于常规的低压供电网络的监控系统，是一个连成网的整 体装配，是一个完整的系统，对建筑物的整个低压供电网络的供电异常情况进行 适时的监测、判断，对可能引起火灾的设备发出报警信号，或对故障线路进行切 断，以免发生火灾或扩大事故范围
2. 根据北恒大厦低压配电系统现状，北恒大厦电气火灾监控系统选用立达集团产品与火灾报警及联 动系统兼容。 3. 本系统在消防控制室设电气火灾监控主机，与火灾报警及联动系统显示装置CRT 联网，实现信息 上传，实现图形显示，直观的实时观察各个点的对应状态。 4. 在配电室值班室设置电气火灾区域显示器，实时显示电气火灾监控网络中探测器的工作状态、监 测数据（漏电流、温度、故障等），电气值班人员对整个低压供电网络工做状态及时了解掌控，实时处理线路、设备故障，减少事故发生。 5. 在配电室低压配电柜各个供电回路、屋顶风机电源箱、消防栓泵喷淋泵控制柜、生活泵控制柜、强 电竖井照明配电箱、电梯电源柜及分部在本楼内其他地方的所有配电箱柜内加装温度、电流传感器及探测器；对本楼内所有低压供电设备进行实时监测。 6. 后附北恒大厦电气火灾监控系统示意图 三、设备选型： 1. 电气火灾监控设备主机： 根据北恒大厦低压配电系统实际情况电气火灾监控设备主机选用 LDK800EH-QG-38鰹立柜式主机，提供4路探测回路，10.4寸24位真彩色液晶触摸屏。2. 配电室值班室选用LDQ80-QB型电气火灾区域显示器，和主机通讯采用RS-485通 讯总线，最大检测地址1280 点，采用128*32 中文液晶显示器，检测内容直观， 操作简单、方便。 3. 根据配电室低压柜、风机水泵电梯控制柜、竖井配点电箱等各种用电设备具体情
电气火灾监控系统技术方案
电气火灾监控系统技术方案 北京英科华科技有限公司 目录 随着现代科学技术的发展，人们的物质生活水平发生了巨大变化，电能相应地得到了广泛的开发与利用。电能的应用既造福了人类社会，同时也给人类带来了电击和电气火灾事故的危险。在八十年代，我国电气火灾约占火灾总数的15%，在全世界占第三位。近几年随着电能被广泛的开发与利用，不论是在乡村还是在城镇，电气火灾都在猛增，占火灾总数的20%以上，已上升为世界第一位。在电气火灾中，电气线路火灾约占60%，而低压电气线路火灾又占电气线路火灾的90%以上。对于严峻的电气火灾形势，国家有关部门相继制订或修改了有关标准规范，要求在配电系统的相关位置设置电气火灾监控报警系统。
一、工程概况 二、设计依据 我公司针对消防部门的要求，严格遵守国家有关标准和规范，方案中涉及的产品在设计和制造过程中均满足国家现行版本的国家标准及行业标准，确保产品质量。 国家法律法规 1）《中华人民共和国消防法》 2）《中华人民共和国建筑法》 3）《中华人民共和国安全生产法》 依据的国家标准和规范 1）《火灾自动报警系统设计规范》（GB50116-2013） 2）《高层民用建筑设计防火规范》（GB50045-2005） 3）《建筑设计防火规范》（GB50016-2014） 4）《低压配电设计规范》（GB50054-2011） 5）《电气火灾监控系统》（GB14287-2014） 6) 涉及的其它现行相关国家规范、产品标准和地方法规
三、系统功能 系统主要通过对供电线路剩余电流的探测，可以直观、全面地监测整个建筑供电线路的剩余电流数据、剩余电流报警、供电线路失电状态等信息，从而及早发现电气老化、潮湿等原因引起的电气火灾隐患，降低火灾发生的风险。 系统采用了嵌入技术、智能探测技术、现场总线技术、网络技术等多种先进技术，并采用了先进SMT贴装工艺和先进的在线质量检测手段，系统的设备配置与选型，是目前在该领域内较先进的系统。符合火灾报警、计算机技术和网络通信技术的发展趋势，系统设备具有灵活、简便的特点，保证了在今后相当长的一段时间内不需更新换代。 系统遵循开放系统的原则，提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。系统主机之间可通过RS485通讯接口联网，也可通过RS485标准通讯接口向火灾自动报警系统提供报警信息。 系统具备长期和稳定工作的能力，具有较强的抗干扰能力。产品设计参考了各行业的相关标准和IEC标准，在电磁兼容设计方面，采用滤波、屏蔽和浪涌吸收等设计方法，抗辐射电磁场性能可达成 20V/m，是消防电子产品抗辐射电磁场性能指标的两倍，符合IEC标准及国家有关标准规范的要求。可有效防止大气过电压、电磁波、无线电和静电等干扰侵入系统内部，造成系统设备的损坏和误动作。电
电气火灾报警监控系统施工与方案
电气火灾报警监控系统施工方案 1. 电气火灾监控报警系统主要是由；漏电火灾报警主机、互感器组成； 2.漏电火灾报警主机的安装： 2.1漏电火灾报警控制器主机为壁挂安装，其底边距地面高度为1.5m，正面操作距离不小于1.2 m; 2.2引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色; 2.3漏电火灾报警控制器主机安装在商场一层消防控制中心； 3.具体地说，漏电火灾报警系统的安装应注意以下问题； 3.1漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。 3.2安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。 3.3安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的N线，不得作为PE 线，不得重复接地或接设备外露可接近导体。PE线不得接入剩余电流保护装置。 3.4漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。 4漏电火灾报警控制器的调试； 4.1根据GB13955标准６.３.７要求，安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验3次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合3次，均可靠动作，不应有误报警现象；在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。
视频监控系统调试方案设计(20210127192236)
第一章视频监控系统 3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5 射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。 安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心，接入16 路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：
3.2系统调试要求 1)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功 能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功 能。 2)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电 梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监 控室，并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、 摄像机编号等)。 4)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编 程，并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示, 在工作站上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能 在工作站的显示器及监视器墙上显示) 。
电气火灾监控系统施工方案项目.
真如A1 项目 2、电气火灾监控系统1）说明 本章说明电气火灾监控系统的供应和安装所需之各项技术要求。 系统施工应完全符合中国消防部分要求和中国电气火灾监控系统设计、施工及验收等规范。 监测和信号显示的布线及电缆规格必须符合电气火灾监控系统设计规范及 当地消防局的要求。所提供的设备供应商必须在当地有相关业绩。 2）质量保证 所提供的设备必须为具有至少五年生产本产品历史的厂商制造 所提供的设备必须具有国家强制3C认证报告 根据公安部消防产品一致性检查要求，所提供的主机和监控探测器必须分别具备有效期内的中国消防电子产品质量监督中心颁发的检验报告，且产品外形，基本参数，内部结构以检验报告内容为准 所提供的设备应至少提供两年质保 所提供监控探测器应本身防火 所提供探测器应通过电磁兼容试验，取得电磁兼容试验报告（EMC艮告） 主要元器件应为本厂自身生产，禁止贴牌 3）需报送的技术文件 在设备进场验收阶段，至少须报送下列文件供审批 中国消防电子产品质量监督检验中心颁发的有效检验报告和对应的3C报告详细产品说明书、设备和部件表、制造厂商的数据和产品样品。 详细的系统图、控制图及说明。 制造商印制的安装、运行和维修说明包括所有设备之安装和操作程序、接线详图、回路接线详图、用作诊断的波形／电压详请、零件清单、建议的零配件清单、所提供之配件清单、维修和建议的维修内容和频率。
EMC艮告 产品出厂检验报告 4）系统总体要求电气火灾监控系统必须通过国家消防电子产品监督检验中心型式试验验证合格。 电气火灾监控系统应以精确探测电气火灾发生的隐患为主，预防电气火灾，以及由于电气打火而引起的火灾为主，降低电气火灾发生的几率。电气火灾监控系统不应断开主回路而影响供电的连续性。 电气火灾监控系统应具备方便的区域化管理，集中管理，操作及维护。 电气火灾监控系统应采用先进的数字化通讯技术，利用RS485总线控制管理。电气火灾监控系统要求稳定可靠，通过了EMC电磁兼容试验，抗干扰性能强。电气火灾监控系统要求探测精度高，误差小于等于1％。 电气火灾监控系统要求具备报警延时设置，并且连续可调，报警响应周期短，误报率低。 电气火灾监控系统要求有友好的中文操作界面，操作简单方便。电气火灾监控系统要求具备大容量的报警记录功能，并且可以打印记录功能，具备后备电源，保障4 个小时连续供电。 电气火灾监控系统要求满足对低压配电系统监控，具备固有正常泄漏电流的补偿功能，对故障的泄漏电流提供高精度检测，并且提供声光报警，报警值在30?1000mA之间，对于30?100mA之间的漏电报警值设定应以1mA为步长连续可调。 电气火灾监控系统要求安装方便，布线简单。 工作环境：温度-10 C到40C ;相对湿度＜90%;海拔不超过2500m 5）系统体系构成电气火灾监控系统由电气火灾监控探测器、电气火灾监控单元（监控器）、电气火灾监控主机（数据集中监控管理中心）三部分通过RS485的两线制 总线构成。 电气火灾监控探测器与监控单元之间通过屏蔽双绞线RVSP进行通讯连
电气火灾验收规范
电气火灾监控系统验收规范 1、总则 . 为了保证电气火灾监控系统的合理设计、正确施工、并明确验收要求和方法，减少火灾危害，保护人身和财产安全，特制定本规范。 . 本规范适用于高层建筑、人员密集场所、公共聚集场所、古建筑等重要防火场所。 . 电气火灾监控系统的设计、施工必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 . 电气火灾监控系统验收时，除执行本规范外，还应符合国家现行的有关标准、规范的规定。 2、系统的验收 2.1.系统竣工验收 2.1.1.电气火灾监控系统竣工验收应在公安消防机构监督下，由建设单位组织设 计、施工、监理等单位共同进行。 2.1.2.竣工验收时，建设单位应向公安消防监督机构提交验收申请报告并附下 列技术资料： （1）竣工图； （2）监控设备及探测器安装记录； （3）系统调试记录； （4）安装工程质量检查记录； 2.1. 3.竣工验收实施方法为： （1）备用电源的自动切换装置，应进行 3 次切换实验，每次实验均应正常。（2）监控设备及探测器应进行试验报警功能和消音复位功能的测试，反复测试3次。 （3）任意将探测器的电流互感器或者温度传感器的链接头拔出，监控设备及探测器应发生故障报警信息，并且能够消音和复位。
（3）电气火灾监控系统，应按下列要求进行模拟线路异常响应实验： a、电气火灾监控系统模拟测试箱可调开关旋，逐渐增大电压，当模拟线路电流超过报警设定值时，探测器应能发出报警信号，电气火灾监控设备应能接收、显示探测器发出的报警信息，其中应包括回路号、地址码及报警类型，并同时记录当前状态并可查询。试验3次，应均可靠动作，不应有误报警现象。如果动力线路装有自动切断开关继电器，电气火灾监控设备产生报警同时，继电器应能动作。 b、使用高温机体靠近任意探测器任意温度传感器，并且高温机体的温度高于报警预设值，探测器应能产生超温报警，电气火灾监控设备应能接收并显示报警信息。 c、一个在消防控制中心，操作电气火灾监控设备控制系统，应能对任意的故障监测点进行操作控制，电气火灾监控设备控制系统应能自动接收显示故障状态、地址码，同时记录当前状态并可查询。 d、检验项目中，当有不合格者时，应进行修复或更换，并进行复检。 e、复检时，对有抽样比例要求的，应进行加倍抽样。复检不合格者，为验收不合格。 2.1.4.竣工验收完成后，施工单位应提交本规范附录A中所述文件。 2.1.5.电气火灾监控系统验收合格后，方可投入使用。
海湾电气火灾监控系统调试参考-4.
电气火灾监控系统的安装 GST-DH9200电气火灾监控系统的安装调试工作，可以分为二部分：施工前对布线和互感器选型、安装的指导；施工完后的系统调试。 1 布线和互感器的选型、安装 1.1 施工前布线可以分为以下两个方面：一个是对强电的布线要求；另一个是对弱电既GST-DH9200的布线要求。 在强电方面，GST-DH9200只适用与接地形式为TN-S或者TN-C-S的后半部分。也就是说强电布线时： ①在互感器的后端，零线（即N线）必须与地线严格的分开，不允许有零线重复接地的情况。如下图所示的情况是不允许出现的 ②在互感器的后端，不允许两跟不同供电线路的N线有短接的现象.如下图所示的情况是不允许出现的
在这部分，需要注意的是：强电系统中的照明供电和双电源箱。照明供电在施工时，往往会把零线当做地线使用，这样就会出现上面所说的N线重复接地，这是不被允许的。双电源箱中的双电源转换开关在接线过程中，施工方为了方便及节省成本，往往会把2路供电线路的2跟N线，直接在转换开关的入线端直接接到一起，切换时只切火线，不切N线，这就会出现上面所说的第二种情况。这种情况下，互感器测得的漏电流会过大，因为另一跟N 线会串回来电流。 在弱电方面，布线要求如下： 电源、断电检测、输出触点线：采用阻燃电缆，截面积大于0.5mm2； 总线：采用阻燃双绞线，截面积大于1.0 mm2； 零序电流互感器：四芯阻燃屏蔽电缆，截面积大于0.5mm2，长度小于2米。
在这方面，需要注意的是：1.总线必须采用双绞线，不要使用平行线。使用平行线时，由于外界干扰，易造成总线通讯不畅。2. 总线要与消防线路布在一起，不要与强电线路挨在一起，尽量减少强电对通讯的干扰。3.互感器与模块之间的四跟线要采用四芯屏蔽电缆，屏蔽网靠近模块的一端接到模块的接地端，另一端悬空。4.模块的接地端子要有良好的接地。 5.二总线严禁与电话线穿入同一金属管内。二总线穿线可用阻燃PVC管、金属管及金属线槽。 1.2 互感器的选型 互感器的选型主要是依据要套入互感器的线的线径的粗细来选择，只要在选互感器时，能保证线能从其中穿过就可以。 1.3 互感器的安装 电流互感器应安装易于检修的地方，互感器的安装没有方向问题。两个互感器的线圈不要重叠，防止有磁场干扰。 对220 V供电系统，电流互感器只要套住二根电源线即可，要求其中的N线不得再重复接地。 对于380 V配电系统，电流互感器必须同时套住L1、L2、L3、N线，PE线不得穿过互感器，同时N线此后不得再接地。 在接地型式为TN-C系统中，必须将其改造为TN-C-S、TN-S或局部TT系统后，才可以安装使用报警式剩余电流保护装置。 2 系统的调试 系统的调试也可以分为两大部分，首先是模块的编码，然后是控制器的总线通讯调试。 2.1 模块的编码 模块的原始编码由编码器写入。额定的报警电流值和互感器的型号可以由编码器写入，也可以在控制器的‘系统设置’的‘更改设备特性’中写入模块。常开触点输出方式由编码器写入，延时输出时间可由编码器或控制器写入。 2.2 控制器的调试 开机前，测量总线的线间电阻及有无短路的情况，保证总线正常后，总线接入回路。开
火灾预警系统 电气火灾监控系统
编号：SM-ZD-93201 火灾预警系统电气火灾 监控系统 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
火灾预警系统电气火灾监控系统 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。 一、系统分类 1.电气火灾监控探测器的分类 （1）电气火灾监控探测器按工作方式分类 ①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备； ②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。 （2）电气火灾监控探测器按工作原理分类 ①剩余电流保护式电气火灾监控探测器，即当被保护线
电气火灾监控系统的设置
电气火灾监控系统的设置 1、低压配电设计规范 6.4.1当建筑物配电系统符合下列情况时，宜设置剩余电流监测或保护电器，其应动作于信号或切断电源： 1配电线路绝缘损坏时，可能出现接地故障； 2接地故障产生的接地电弧，可能引起火灾危险。 2、建筑设计防火规范 10.2.7下列建筑或场所的非消防用电负荷宜设置电气火灾监控系统：1建筑高度大于50m的乙、丙类厂房和丙类仓库，室外消防用水量大于30L/s的厂房（仓库）； 2一类高层民用建筑； 3座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000m2的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑,室外消防用水量大于25L/s的其他公共建筑； 4国家级文物保护单位的重点砖木或木结构的古建筑。 3、民用建筑电气设计规范 13．12．1为防范电气火灾，下列民用建筑物的配电线路设置防火剩余电流动作报警系统时，应符合下列规定： 1火灾自动报警系统保护对象分级为特级的建筑物的配电线路，应设置防火剩余电流动作报警系统；
2除住宅外，火灾自动报警系统保护对象分级为一级的建筑物的配电线路，宜设置防火剩余电流动作报警系统。 4、商店建筑设计规范 7．3．16对于大型和中型商店建筑的营业厅，除消防设备及应急照明外，配电干线回路应设置防火剩余电流动作报警系统。（该条为该规范的强条） 5、金融建筑电气设计规范 17．4．1特级、一级防火金融建筑的下列部位应设置电气火灾监控探测器： 1金融设施专用空调电源干线、动力末端配电箱、照明与插座末端配电箱； 2弱电机房、值班室、商场、厨房及餐厅、观影设施、娱乐设施、展览设施等区域的照明与插座配电箱。 17．4．2二级防火金融建筑的金融设施专用空调电源干线、动力末端配电箱、照明与插座末端配电箱，应设置电气火灾监控探测器。17．4．3金融设施电源室的电气火灾监控探测器宜具有温度探测功能。设置的规定 一、应根据建筑物的性质、发生电气火灾危险性、保护对象等级设置电气火灾监控系统。 二、电气火灾监控系统应有下列部分或全部监控装置组成： 1电气火灾监控设备；
电气火灾监控系统规范标准
浅谈漏电火灾报警系统的设计与安装 来源：昆明华安工程技术有限责任公司 2006/4/10/9:4 作者：宁卫国 2.4.3 配电柜成套形式的安装设计 直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。 3 漏电火灾报警系统安装中应注意的问题 3.1 漏电火灾报警系统施工主体单位问题 根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施 工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制 柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警 系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。 3.2 漏电火灾报警系统的施工要求国家标准《剩余电流动作保护装置的安装和运行》GB13955 第6 部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。 具体地说，漏电火灾报警系统的安装应注意以下问题： 1）漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。 2）安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。 3）安装时，必须严格区分N 线和PE 线，三级四线式或四极四线式电的N 线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的N 线，不得作为PE 线，不得重复接地或接设备外露可接近导体。PE 线不得接入剩余电流保护装置。 4）漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向厂家明确互感器尺寸，以便于预留安装位置。 5）《高层民用建筑设计防火规范》GB50045-2005 的9.1.1 条要求，漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入 消防用电。 6）漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。 7）改造工程一般应将组合式电流/ 剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断路器的入线 端。 8）施工单位应配备移动式（手持便携式）剩余电流检测仪，并在调试时先进行配电系统剩余电流的检测，及时排除剩余电流异常情况，并作详细记录。根据GB13955 标准 5.7.3 和 5.7.5 要求，设定合适的漏电流报警阀值，通常报警设定值取值不小于线路和设备正常运行泄漏电流值的两倍。 9）根据GB13955 标准６.３.７要求，安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验 3 次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合 3 次，均可靠动作，不应有误报警现象；在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。 10）漏电报警系统使用的管理制度：每月需在通电状态下，按动试验按钮，检查漏电保护器动作是否可靠。雷击或其
