基于multisim的晶闸管交流电路仿真实验分析报告
基于multisim的晶闸管交流电路仿真实验报告
————————————————————————————————作者：————————————————————————————————日期：
自动化（院、系）自动化专业112 班组电力电子技术课
学号21 姓名易伟雄实验日期2013.11.24 教师评定

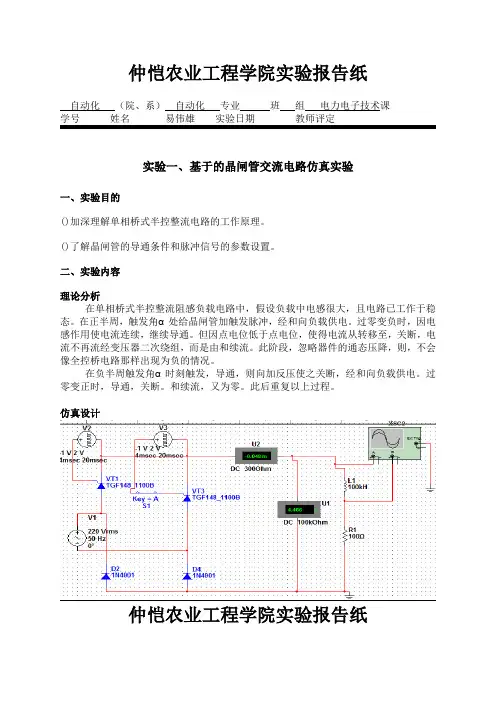

实验一、基于Multisim的晶闸管交流电路仿真实验
一、实验目的
(1)加深理解单相桥式半控整流电路的工作原理。
(2)了解晶闸管的导通条件和脉冲信号的参数设置。
二、实验内容
2.1理论分析
在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。在u2正半周，触发角α处给晶闸管VT1加触发脉冲，u2经VT1和VD4向负载供电。u2过零变负时，因电感作用使电流连续，VT1继续导通。但因a点电位低于b点电位，使得电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是由VT1和VD2续流。此阶段，忽略器件的通态压降，则ud=0，不会像全控桥电路那样出现ud为负的情况。
在u2负半周触发角α时刻触发VT3，VT3导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。u2过零变正时，VD4导通，VD2关断。VT3和VD4续流，ud又为零。此后重复以上过程。
2.2仿真设计
（院、系）专业班组课学号姓名实验日期教师评定
触发脉冲的参数设计如下图
（院、系）专业班组课学号姓名实验日期教师评定
2.3仿真结果
当开关S1打开时，仿真结果如下图
（院、系）专业班组课学号姓名实验日期教师评定
三、实验小结与改进
此次实验在进行得过程中遇到了很多的问题，例如：触发脉冲参数的设置，元器件的选择等其中。还有一个问题一直困扰着我，那就是为什么仿真老是报错。后来，通过不断在实验中的调试发现，这是因为一些元器件的参数设置过小，导致调试出错。总的来说，这次实验发现了很多问题，但在反复的调试下，最后我还是完成了实验。同时，也让我认识到实践比理论更难掌握。通过不断的发现问题，然后逐一解决问题，最后得出自己的结论，我想实验的乐趣就在于此吧。
而对于当开关S1打开时的实验结果，这是因为出现了失控现象。我从书中发现：当一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud 为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形
另外，在实验过程中，我们如果进行一些改进：电路在实际应用中可以加设续流二极管，以避免可能发生的失控现象。实际运行中，若无续流二极管，则当α突然增大至180度或触发脉冲丢失时，会发生一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形。有二极管时，续流过程由二极管完成，在续流阶段晶闸管关断，这就避免了某一个晶闸管持续导通从而导致失控的想象。同时续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。
Multisim实验报告
实验一单级放大电路 一、实验目的 1、熟悉multisim软件的使用方法 2、掌握放大器静态工作点的仿真方法及其对放大器性能的影响 3、学习放大器静态工作点、放大电压倍数、输入电阻、输出电阻的仿真方法，了解共射极 电路的特性 二、虚拟实验仪器及器材 双踪示波器、信号发生器、交流毫伏表、数字万用表 三、实验步骤 4、静态数据仿真 电路图如下：
当滑动变阻器阻值为最大值的10%时，万用表示数为。 仿真得到三处节点电压如下： 则记录数据，填入下表： 仿真数据（对地数据）单位：V 计算数据 单位：V 基极V （3） 集电极V （6） 发射级V （7） Vbe Vce Rp 10K Ω 5、 动态仿真一 R151kΩ R2 5.1kΩR3 R5 100kΩ Key=A 10 % V110mVrms 1000 Hz 0° V212 V C110μF C210μF C347μF 2Q1 2N2222A 3 R7100Ω8 1 XSC1 A B Ext Trig + + _ _ + _ 746R61.5kΩ 5
(1)单击仪器表工具栏中的第四个（即示波器Oscilloscope），放置如图所示，并且连接电路。 （注意：示波器分为两个通道，每个通道有+和-，连接时只需要连接+即可，示波器默认的地已经接好。观察波形图时会出现不知道哪个波形是哪个通道的，解决方法是更改连接的导线颜色，即：右键单击导线，弹出，单击wire color，可以更改颜色，同时示波器中波形颜色也随之改变） (2)右键V1，出现properties，单击，出现 对话框，把voltage的数据改为10mV，Frequency的数据改为1KHz，确定。 (3)单击工具栏中运行按钮，便可以进行数据仿真。 (4) A B Ext Trig + + _ _+_
Multisim三相电路仿真实验
实验六 三相电路仿真实验 一、实验目的 1、 熟练运用Multisim 正确连接电路，对不同联接情况进行仿真； 2、 对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结； 3、 加深对三相四线制供电系统中性线作用的理解。 4、 掌握示波器的连接及仿真使用方法。 5、 进一步提高分析、判断和查找故障的能力。 二、实验仪器 1．PC 机一台 2．Multisim 软件开发系统一套 三、实验要求 1．绘制出三相交流电源的连接及波形观察 ２.学习示波器的使用及设置。 3．仿真分析三相电路的相关内容。 ４.掌握三瓦法测试及二瓦法测试方法 四、原理与说明 1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。这种联接方式的 特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。 2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。 3、电流、电压的“线量”与“相量”关系 测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。画仿真图时要注意。 负载对称星形联接时，线量与相量的关系为： （1） P L U U 3= （2）P L I I = 负载对称三角形联接时，线量与相量的关系为： （1）P L U U = （2）P L I I 3= 4、星形联接时中性线的作用 三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。中性线的作用是能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。
如果中性线断开，这时线电压仍然对称，但每相负载原先所承受的对称相电压被破坏，各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。 五、实验内容及参考实验步骤 （一）、建立三相测试电路如下： 图1 三相负载星形联接实验电路图 1．接入示波器：测量ABC三相电压波形。并在下表中绘出图形。 Timebase：_________/DIV 三相电压相位差：φ=__________。 （二）、三相对称星形负载的电压、电流测量 （1）使用Multisim软件绘制电路图1，图中相电压有效值为220V。 （2）正确接入电压表和电流表，J1打开，J2 、J3闭合，测量对称星形负载在三相四线制（有中性线）时各线电压、相电压、相（线）电流和中性线电流、中性点位移电压。记入表1中。 （3）打开开关J2，测量对称星形负载在三相三线制（无中性线）时电压、相电压、相（线）电流、中性线电流和中性点位移电压，记入表1中。 表1 三相对称星形负载的电压、电流 （4）根据测量数据分析三相对称星形负载联接时电压、电流“线量”与“相量”的关系。 结论： （三）、三相不对称星形负载的电压、电流测量 （1）正确接入电压表和电流表，J1闭合，J2 、J3闭合，测量不对称星形负载在三相
Multisim仿真实验报告
Multisim仿真实验报告 实验课程：数字电子技术 实验名称：Multisim仿真实验 姓名：戴梦婷 学号： 13291027 班级：电气1302班 2015年6月11日
实验一五人表决电路的设计 一、实验目的 1、掌握组合逻辑电路——五人表决电路的设计方法； 2、复习典型组合逻辑电路的工作原理和使用方法； 3、提高集成门电路的综合应用能力； 4、学会调试Multisim仿真软件，并实现五人表决电路功能。 二、实验器件 74LS151两片、74LS32一片、74LS04一片、单刀双掷开关5个、+5V直流电源1个、地线1根、信号灯1个、导线若干。 三、实验项目 设计一个五人表决电路。在三人及以上同意时输出信号灯亮，否则灯灭，用8选1数据选择器74LS151实现，通过Multisim仿真软件实现。 四、实验原理 1、输入变量：A B C D E，输出：F；
3、逻辑表达式 F= ABCDE+ABCDE+ABCDE+ABCDE+ ABCDE+ ABCDE+ABC DE+ABCDE+ ABCDE+ ABCDE+ABCDE+ABCDE+ ABCDE+ABCDE+ABCDE+ABCDE =ABCDE+ ABCDE+ABCDE+ ABCD+ABCDE+ABCDE+ABCD+ABCDE+ ABCD+ABCD+ABCD 4、对比16选1逻辑表达式，令A3=A，A2=B，A1=C，A0=D，D3=D5=D6=D9=D10=D12=E， D 7=D 11 =D 13 =D 14 =D 15 =1，D =D 1 =D 2 =D 4 =D 8 =0； 5、用74LS151拓展构成16选1数据选择器。 五、实验成果 用单刀双掷开关制成表决器，同意开关打到上线，否则打到下线。当无人同意时，信号指示灯不亮，如下图：
基于multisim的晶闸管交流电路仿真实验分析报告
基于multisim的晶闸管交流电路仿真实验报告
————————————————————————————————作者：————————————————————————————————日期：
自动化（院、系）自动化专业112 班组电力电子技术课 学号21 姓名易伟雄实验日期2013.11.24 教师评定 实验一、基于Multisim的晶闸管交流电路仿真实验 一、实验目的 (1)加深理解单相桥式半控整流电路的工作原理。 (2)了解晶闸管的导通条件和脉冲信号的参数设置。 二、实验内容 2.1理论分析 在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。在u2正半周，触发角α处给晶闸管VT1加触发脉冲，u2经VT1和VD4向负载供电。u2过零变负时，因电感作用使电流连续，VT1继续导通。但因a点电位低于b点电位，使得电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是由VT1和VD2续流。此阶段，忽略器件的通态压降，则ud=0，不会像全控桥电路那样出现ud为负的情况。 在u2负半周触发角α时刻触发VT3，VT3导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。u2过零变正时，VD4导通，VD2关断。VT3和VD4续流，ud又为零。此后重复以上过程。 2.2仿真设计
（院、系）专业班组课学号姓名实验日期教师评定 触发脉冲的参数设计如下图
（院、系）专业班组课学号姓名实验日期教师评定 2.3仿真结果 当开关S1打开时，仿真结果如下图
（院、系）专业班组课学号姓名实验日期教师评定 三、实验小结与改进 此次实验在进行得过程中遇到了很多的问题，例如：触发脉冲参数的设置，元器件的选择等其中。还有一个问题一直困扰着我，那就是为什么仿真老是报错。后来，通过不断在实验中的调试发现，这是因为一些元器件的参数设置过小，导致调试出错。总的来说，这次实验发现了很多问题，但在反复的调试下，最后我还是完成了实验。同时，也让我认识到实践比理论更难掌握。通过不断的发现问题，然后逐一解决问题，最后得出自己的结论，我想实验的乐趣就在于此吧。 而对于当开关S1打开时的实验结果，这是因为出现了失控现象。我从书中发现：当一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud 为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形 另外，在实验过程中，我们如果进行一些改进：电路在实际应用中可以加设续流二极管，以避免可能发生的失控现象。实际运行中，若无续流二极管，则当α突然增大至180度或触发脉冲丢失时，会发生一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形。有二极管时，续流过程由二极管完成，在续流阶段晶闸管关断，这就避免了某一个晶闸管持续导通从而导致失控的想象。同时续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。
最新模拟电子电路multisim仿真(很全 很好)资料
仿真 1.1.1 共射极基本放大电路 按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等 。 １.静态工作点分析 选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。 ２.动态分析 用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。 ３.参数扫描分析 在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。 ４.频率响应分析 选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。 由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。 由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。 1.１.２共集电极基本放大电路（射极输出器）
实验八multisim电路仿真
电子线路设计软件课程设计报告 实验内容：实验八multisim电路仿真 一、验目的 1、进一步熟悉multisim的操作和使用方法 2、掌握multisim做电路仿真的方法 3、能对multisim仿真出的结果做分析 二、仿真分析方法介绍 Multisim10为仿真电路提供了两种分析方法，即利用虚拟仪表观测电路的某项参数和利用Multisim10 提供的十几种分析工具，进行分析。常用的分析工具有：直流工作点分析、交流分析、瞬态分析、傅立叶分析、失真分析、噪声分析和直流扫描分析。利用这些分析工具，可以了解电路的基本状况、测量和分析电路的各种响应，且比用实际仪器测量的分析精度高、测量范围宽。下面将详细介绍常用基本分析方法的作用、分析过程的建立、分析对话框的使用以及测试结果的分析等内容 1、直流工作点分析 直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。求解电路的直流工作点在电路分析过程中是至关重要的。 执行菜单命令Simulate/Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图所示。直流工作点分析对话框包括3页。
Output 页用于选定需要分析的节点。 左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。右边Selected variables for 栏用于存放需要分析的节点。 具体做法是先在左边Variables in circuit 栏内中选中需要分析的变量（可以通过鼠标拖拉进行全选），再点击Plot during simulation 按钮，相应变量则会出现在Selected variables for 栏中。如果Selected variables for 栏中的某个变量不需要分析，则先选中它，然后点击Remove按钮，该变量将会回到左边Variables in circuit 栏中。Analysis Options页 点击Analysis Options按钮进入Analysis Options页，其中排列了与该分析有关的其它分析选项设置，通常应该采用默认的 Summary页
multisim电路仿真实验报告
模拟电子技术课程 multisim 仿真 一、目的 2.19 利用multisim 分析图P2.5所示电路中b R 、c R 和晶体管参数变化对Q 点、u A ? 、i R 、o R 和om U 的影响。 二、仿真电路 晶体管采用虚拟晶体管，12V C C V =。 1、当5c R k =Ω， 510b R k =Ω和1b R M =Ω时电路图如下（图1）： 图 1 2、当510b R k =Ω，5c R k =Ω和10c R k =Ω时电路图如下（图2）
图 2 3、当1b R M =Ω时， 5c R k =Ω和10c R k =Ω时的电路图如下（图3） 图 3 4、当510b R k =Ω，5c R k =Ω时，β=80，和β=100时的电路图如下（图4）
图 4 三、仿真内容 1. 当5c R k =Ω时，分别测量510b R k =Ω和1b R M =Ω时的C E Q U 和u A ? 。由于输出电压很小，为1mV ，输出电压不失真，故可从万用表直流电压（为平均值）档读出静态管压降C E Q U 。从示波器可读出输出电压的峰值。 2. 当510b R k =Ω时，分别测量5c R k =Ω和10c R k =Ω时的C E Q U 和u A ? 。 3. 当1b R M =Ω时，分别测量5c R k =Ω和10c R k =Ω时的C E Q U 和u A ? 。 4. 当510b R k =Ω，5c R k =Ω时，分别测量β=80，和β=100时的C E Q U 和u A ? 。 四、仿真结果 1、当5c R k =Ω，510b R k =Ω和1b R M =Ω时的C E Q U 和u A ? 仿真结果如下表（表1 仿真数据）
Multisim数字电路仿真快速上手教程
Multisim快速上手教程 每一次数电实验都要疯了有木有！！！全是线！！！全是线！！！还都长得要命！！！完全没地方收拾啊！！！现在数电实验还要求做开放实验，还要求最好先仿真！！！从来没听说过仿真是个什么玩意儿的怎么破！！！ 以下内容为本人使用仿真软件的一些心路历程，可供参考。 所谓仿真，以我的理解，就是利用计算机强大的计算能力，结合相应的电路原理（姑且理解为KVL+KCL）来对电路各时刻的状态求解然后输出的过程。相较于模拟电路，数字电路的仿真轻松许多，因为基本上都转化为逻辑关系的组合了。有人用minecraft来做数字电路，都到了做出8bitCPU的水平（https://www.360docs.net/doc/2f6266050.html,/v_show/id_XMjgwNzU5MDUy.html、https://www.360docs.net/doc/2f6266050.html,/v_show/id_XNjEwNTExODI4.html）。这个很神奇。 以下进入正文 首先，下载Multisim安装程序。具体链接就不再这里给出了（毕竟是和$蟹$版的软件），可以到BT站里搜索，有一个Multisim 12是我发的，里面有详细的安装说明，照着弄就没问题了。 好，现在已经安装上Multisim 12了。 然后运行，在Circuit Design Suite12.0里，有一个multisim，单击运行。 进去之后就是这样的。 那一大块白的地方就是可以放置元件的地方。 现在来以一个简单的数字逻辑电路为例：
菜单栏下一排是这些东西，划线的是数字电路仿真主要用得上的元件。 来个7400吧 点击TTL那个图标（就是圈里左边那个）。出来这样一个东西： 红圈里输入7400就出来了，也可以一个一个看，注意右边“函数”栏目下写的“QUAD 2-INPUT NAND”即是“四个双输入与非门”的意思。 点击确认，放置元件。 A、B、C、D在这里指一块7400里的四个双输入与非门，点击即可放置。 看起来很和谐，那就做个RS触发器吧。 这里输出用的是一种虚拟器件PROBE，在Indicators组，图标就是个数码管的那个。功能相当于实验箱上那些LED，也是高电平就点亮。元件旋转方向的方法是选中元件然后按Ctrl+R(otate)。还可以选中元件后点击右键，选择“水平翻转”等。
Multisim实验报告
实验一 单级放大电路 一、实验目得 1、 熟悉m ｕltisi ｍ软件得使用方法 2、 掌握放大器静态工作点得仿真方法及其对放大器性能得影响 3、 学习放大器静态工作点、放大电压倍数、输入电阻、输出电阻得仿真方法,了解共射极电 路得特性 二、虚拟实验仪器及器材 双踪示波器、信号发生器、交流毫伏表、数字万用表 三、实验步骤 4、 静态数据仿真 电路图如下: 当滑动变阻器阻值为最大值得10%时,万用表示数为2、２04V 。 R151kΩ R25.1kΩR320kΩ R41.8kΩ R5 100kΩ Key=A 10 % R61.5kΩ V110mVrms 1000 Hz 0° C110μF C210μF C347μF 2Q1 2N2222A 3 R7 100Ω8 1 5 64XMM1 7
仿真得到三处节点电压如下: 仿真数据(对地数据)单位:V 计算数据 单位:V 基极V(３) 集电极V(6) 发射级V(７) Vb ｅ V ｃｅ Ｒp ２。８3387 6、12６73 2。20436 0.６２9５ １ 3。92237 10K Ω 5、 动态仿真一 (1)单击仪器表工具栏中得第四个(即示波器Oscilloscope),放置如图所示,并且连接电路。 (注意:示波器分为两个通道,每个通道有+与－,连接时只需要连接+即可,示波器默认得地已经接好。观察波形图时会出现不知道哪个波形就是哪个通道得,解决方法就是更改连接得导线颜色,即:右键单击导线,弹出,单击wire ｃｏl ｏr,可以更改颜色,同时示波器中波形颜色也随之改变) (2)右键V １,出现ｐro ｐer ｔｉes,单击,出现 R151kΩ R25.1kΩR3 20kΩ R41.8kΩ R5 100kΩ Key=A 10 % V110mVrms 1000 Hz 0° V212 V C110μF C210μF C347μF 2Q1 2N2222A 3 R7100Ω8 1 XSC1 A B Ext Trig + + _ _ + _ 746R61.5kΩ 5
multisim 电路仿真 课程设计
4.1 仿真设计 1、用网孔法和节点法求解电路。 如图4.1-1所示电路： 3Ω （a）用网孔电流法计算电压u的理论值。 （b）利用multisim进行电路仿真，用虚拟仪表验证计算结果。（c）用节点电位法计算电流i的理论值。 （d）用虚拟仪表验证计算结果。 解： 电路图： （a） i1=2 解得 i1=2 5i2-31-i3=2 i2＝1 i3=-3 i3=-3 u=2 v （b）如图所示： （c）列出方程 4/3 U1- U2=2 解得 U1＝3 v U2=2 v 2A1Ω _ + 1Ω 2V - 3A 图4.1-1 i
2U 1- U 2=2 i=1 A 结果：计算结果与电路仿真结果一致。 结论分析：理论值与仿真软件的结果一致。 2、叠加定理和齐次定理的验证。 如图4.1-2所示电路： (a)使用叠加定理求解电压u 的理论值； (b)利用multisim 进行电路仿真，验证叠加定理。 (c)如果电路中的电压源扩大为原来的3倍，电流源扩大为原来的2倍，使用齐次定理，计算此时的电压u ； (d)利用multisim 对（c ）进行电路仿真，验证齐次定理。 电路图： （a ） I 1=2 7 I 2-2 I 1- I 3=0 3 I 3- I 2-2 I 4=0 解得 U 1=7（V ） I 4=-3 U 1 U 1=2（I 1- I 2） 如图所示电压源单独作用时根据网孔法列方程得： 3 I 1-2 I 2- I 3= 4 I 2=-3 U 2 7 I 3 - I 1=0 解得 U 2=9（V ） U 2=4-2 I 3 所以 U= U 1+ U 2=16（V ） （b ）如图所示。 2Ω 1Ω 2Ω 4Ω 2A 3u + 4V - + u - 图4.1-2
Multisim电路仿真
Multisim电路仿真 示例1．直流电路分析 步骤一：文件保存 打开Multisim 软件，自动产生一个名为Design1的新文件。 打开菜单File>>Save as…，将文件另存为“CS01”(自动加后缀) 步骤二：放置元件 打开菜单Place>>Component… 1.选择Sources(电源)Group (组)，选择POWER_SOURCES(功率源)Family(小组)，在元件栏中用鼠标双击DC_POWER，将直流电源放置到电路工作区。 说明：所有元件按Database -> Group -> Family 分类存放
2.继续放置元件： Sources Group –>POWER_SOURCES Family->ROUND(接地点 Basic Group->RESISTOR Family（选择5个电阻） 3.设定元件参数。采用下面两种方式之一 1)在放置元件时（在一系列标准值中）选择； 2)在工作区，鼠标右键点击元件，在Properties (属性)子菜单中设定。 步骤三.根据电路图连线 用鼠标拖动元件到合适位置，如果有必要，鼠标右键点击元件，可对 其翻转(Flip)或旋转(Rotate)。连线时先用鼠移至一个元件的接线端， 鼠标符号变成叉形，然后拖动到另一结点，点击右键确认连线。 若需显示全部节点编号，在菜单 Option>>Sheet Properties>>Sheet visibility 的Net names 选板中选中show all。
步骤四.电路仿真 选择菜单Simulate>>Analyses>>DC operating point…(直流工作点分析) 在DC operating point analysis窗口中，选择需要分析的变量（节点电压、元件电流或功率等）。
模拟电子线路multisim仿真实验报告
MULTISIM 仿真实验报告 实验一单级放大电路 一、实验目的 1、熟悉multisim软件的使用方法 2、掌握放大器的静态工作点的仿真方法，及对放大器性能的影响。 3、学习放大器静态工作点、电压放大倍数，输入电阻、输出电阻的仿真方法，了
解共射级电路的特性。 二、虚拟实验仪器及器材 双踪示波器信号发生器交流毫伏表数字万用表 三、实验步骤 1.仿真电路图 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 1 R7 5.1kΩ 9 XMM1 6 E级对地电压25.静态数据仿真
仿真数据（对地数据）单位；V计算数据单位；V 基级集电极发射级Vbe Vce RP 10k 26.动态仿真一 1.单击仪表工具栏的第四个，放置如图，并连接电路。 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 R7 5.1kΩ XSC1 A B Ext Trig + + _ _+_ 6 1 9
2.双击示波器，得到如下波形 5.他们的相位相差180度。 27.动态仿真二 1.删除负载电阻R6 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 XSC1 A B Ext Trig + + _ _+_ 6 1 9 2.重启仿真。
基于Multisim的电路仿真
模拟电子技术实验《信号放大器的设计》 班级： 姓名： 指导老师： 2013年12月10日至12日
1.实验目的 （1）掌握分立或集成运算放大器的工作原理及其应用。 （2）掌握低频小信号放大电路和功放电路的设计方法。 （4）通过实验培养学生的市场素质，工艺素质，自主学习的能力，分析问题解决问题的能力 以及团队精神。 （5）通过实验总结回顾所学的模拟电子技术基础理论和基础实验，掌握低频小信号放大电路 和功放电路的设计方法 2.实验任务和要求 2.1实验任务 1）已知条件： 信号放大电路由“输入电路”、“差分放大电路”、“两级负反馈放大电路”、“功率放大器”、“扬声器”几部分构成。 图2-1 信号放大器的系统框图 2）性能指标： a)输入信号直接利用RC 正弦波振荡电路产生。 b) 前置放大器： 输入信号：Uid ≤ 10 mV 输入阻抗：Ri ≥ 100 k c) 功率放大器： 最大不失真输出功率：Pomax ≥1W 负载阻抗：RL= 8； 电源电压：+ 5 V ，+ 12V ，- 12V d) 输出功率连续可调 直流输出电压 ≤ 50 mV 信号产生 差分放大 共射级放大 功率放大 负反馈 输出信号
