三、配电布置及分配

1、总配靠近电源（外线）；

2、分箱靠近供电区域；

3、高层电缆采用埋地敷设；

4、多层电缆可以采用架空敷设；

5、总配共分8个回路：第一回路提供1#楼塔吊；第二回路提供1#电梯用电；第三回路提供钢筋加工车间及楼上施工用电；第四回路提供2#楼塔吊；第五回路供2#楼电梯；第六回路供木工车间、安装及楼上施工用电；第七回路供办公及生活用电；第八回路提为备用电路。

6、临时用电分配采用放射式供电。

（附图1：现场平面图）

四、主要分路计算及导线选择

Z1回路用电容量计算、导线选择

本回路供1#楼塔吊用电，用电设备如下：

提升设备组用电负荷：

塔式起重机设备功率：Ps=55.5 KW 1台

取K×=0.8

Ps=K×·∑P=0.8×55.5=44.4 KW

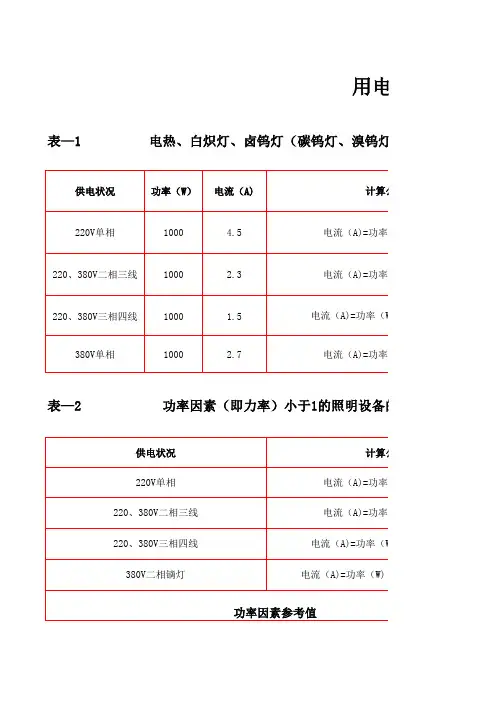

电源电缆工作电流计算

I=2∑Ps=2×44.4=88.8 A

导线与开关选择：

选用YJLV 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为131A。

本回路长度约30米，电压降核算为：S≥26PL=26×1×0.3=9mm2

经核算：选用YJLV3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为131A，满足要求。

内设SE-250/3300系列透明塑壳断路器作为控制开关，配置DZ20L-250/4300系列透明漏电断路器；PE线端子排为3个接线螺栓。

Z2回路用电容量计算、导线选择

本回路供1#施工电梯用电，用电设备如下：

提升设备组用电负荷：

施工升降机设备功率：Ps=36 KW 1台

取K×=0.8

Ps=K×·∑P=0.8×36=28.8KW

电源电缆工作电流计算

I=2∑Ps=2×28.8=57.6A

导线与开关选择：

选用YJLV×35+2×16 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为111A。本回路长度约80米，电压降核算为：S≥26PL=26×1×0.8=21mm2

经核算：选用YJLV×35+2×16 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为111A，满足要求。

内设SE-250/3300系列透明塑壳断路器作为控制开关，配置DZ20L-250/4300系列透明漏电断路器；PE线端子排为3个接线螺栓。

Z3回路用电容量计算、导线选择

本回路提供钢筋棚、木工棚用电，用电设备如下：

加工设备用电负荷计算：

取K×=0.7

Ps=K×·∑P=0.7×（30+30+3.5×2＋4+3+3×2）=49KW

照明设备组用电负荷：单项220v照明转换为三相负荷

Pc= （3.5*2）kW ×3=21kW

电源电缆工作电流计算

I=2∑Ps=2×49=98A

导线与开关选择：

选用YJLV22 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为145A。

本回路长度约150米，电压降核算为：S≥26PL=26×0.423×1.5=16.5mm2

经核算：选用YJLV22 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为94A，满足需要。

总箱内设DZ20Y-250/330系列透明塑壳断路器作为控制开关，设六路动力以DZ20T-200作

为控制开关，分别设SE-100A*2，SE-63A*2，SE-40A*2。配置三路照明以SE63A作为控制开关，设10A*3系列透明漏电断路器，PE线端子排为4个接线螺栓。

Z4回路用电容量计算、导线选择

本回路供2#楼塔吊用电，用电设备如下：

提升设备组用电负荷：

塔式起重机设备功率：Ps=55.5 KW 1台

取K×=0.8

Ps=K×·∑P=0.8×55.5=44.4 KW

电源电缆工作电流计算

I=2∑Ps=2×44.4=88.8 A

导线与开关选择：

选用YJLV 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为131A。

本回路长度约30米，电压降核算为：S≥26PL=26×1×0.3=9mm2

经核算：选用YJLV3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为131A，满足要求。

内设SE-250/3300系列透明塑壳断路器作为控制开关，配置DZ20L-250/4300系列透明漏电断路器；PE线端子排为3个接线螺栓。

Z5回路用电容量计算、导线选择

本回路供2#施工电梯用电，用电设备如下：

提升设备组用电负荷：

施工升降机设备功率：Ps=36 KW 1台

取K×=0.8

Ps=K×·∑P=0.8×36=28.8KW

电源电缆工作电流计算

I=2∑Ps=2×28.8=57.6A

导线与开关选择：

选用YJLV×35+2×16 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为111A。本回路长度约80米，电压降核算为：S≥26PL=26×1×0.8=21mm2

经核算：选用YJLV×35+2×16 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为111A，满足要求。

内设SE-250/3300系列透明塑壳断路器作为控制开关，配置DZ20L-250/4300系列透明漏电断路器；PE线端子排为3个接线螺栓。

Z6回路用电容量计算、导线选择

本回路提供钢筋棚、木工棚用电，用电设备如下：

加工设备用电负荷计算：

取K×=0.7

Ps=K×·∑P=0.7×（30+30+3.5×2＋4+3+3×2）=49KW

照明设备组用电负荷：单项220v照明转换为三相负荷

Pc= （3.5*2）kW ×3=21kW

电源电缆工作电流计算

I=2∑Ps=2×49=98A

导线与开关选择：

选用YJLV22 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为145A。

本回路长度约150米，电压降核算为：S≥26PL=26×0.423×1.5=16.5mm2

经核算：选用YJLV22 3×50+2×25 mm2聚氯乙烯绝缘护套电缆，埋地长期连续负荷允许载流量为94A，满足需要。

总箱内设DZ20Y-250/330系列透明塑壳断路器作为控制开关，设六路动力以DZ20T-200作为控制开关，分别设SE-100A*2，SE-63A*2，SE-40A*2。配置三路照明以SE63A作为控制开关，设10A*3系列透明漏电断路器，PE线端子排为4个接线螺栓。

1、Z7回路用电容量计算、导线选择

1）本回路供办公及生活用电，用电设备如下：

2）照明设备组用电负荷：单项220v照明转换为三相负荷(按每间办公室分别分配在不同的相线中)

Ps=10kW x3=30 kW

3）电源电缆工作电流计算

I=2∑P s=2x（20+30）=100 A

4）导线与开关选择：

选用YJLV3×25+2x10mm2聚氯乙烯绝缘护套电线，埋地长期连续负荷允许载流量为118A。

本回路长度约150米左右，电压降核算为：S≥26PL=26x0.5x1.5=20mm2。

经核算：选用YJLV3×25+2x10 mm 2聚氯乙烯绝缘护套电线，埋地长期连续负荷允许载流量为118A，满足要求。

8、Z8回路(备用)

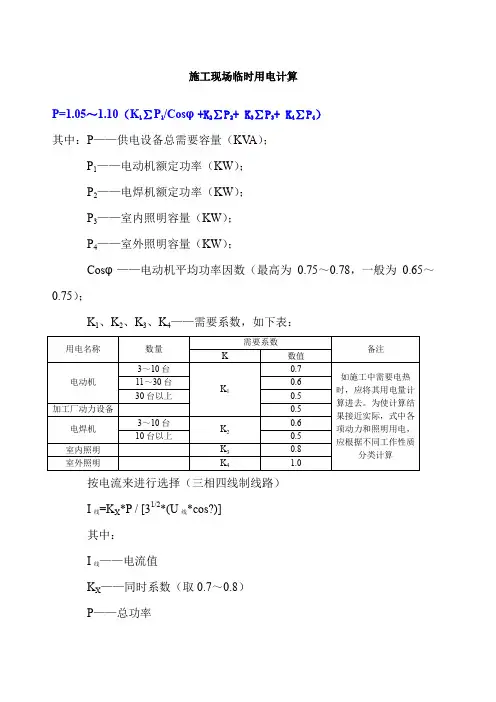

施工用电负荷计算
