泵扬程&管径计算
4 扬程计算（
5 - 9）

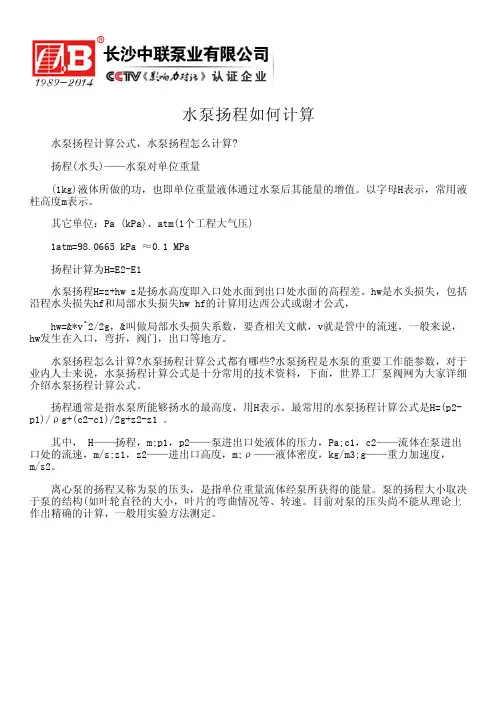

泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。
一般管网如下图所示，（更多图例可参考化工工艺设计手册）。
D——排出几何高度，m；
取值：高于泵入口中心线：为正；低于泵入口中心线：为负；
S——吸入几何高度，m；
取值：高于泵入口中心线：为负；低于泵入口中心线：为正；
P d、P s——容器内操作压力，m液柱（表压）；
取值：以表压正负为准
H f1——直管阻力损失，m液柱；
H f2——管件阻力损失，m液柱；
H f3——进出口局部阻力损失，m液柱；
h ——泵的扬程，m液柱。
h＝D+S+h f1+h f2+h3+ P d－P s
h= D－S+h f1+h f2+h f3+ P d－P s
h= D＋S+h f1+h f2+h f3+ P d－P s
表5-5：计算式中各参数符号的意义
表5-6：某些工业管材的ε约值见表1
注：摘至《化工原理》科学出版社2001年9月第一版，何潮洪、冯霄主编。第48页。
管网局部阻力计算
表5-7：常用管件和阀件底局部阻力系数ζ值
1工程一般认为，流体在直圆管内流动时，当Re≤2000时为层流；当Re≥4000时为湍流；当Re在2000～4000范围内，为过渡状态。过渡状态计算λ时，工程上按湍流公式计算。
注：管件、阀件底规格形式很多，制造水平，加工精度往往差别很大，所以局部系数ζ的变动范围也是很大。表中数值只是约略值。至于其他管件、阀件等ζ值，可参考相关文献。注：摘至《化工原理》科学出版社2001年9月第一版，何潮洪、冯霄主编。第50页。
