电线电缆截面积与电流的关系
电线电缆截面积与电流的关系：
国标1998规定的电线负载电流值（部分）
1平方铜芯线允许长期负载电流为:6A---8A
平方铜芯线允许长期负载电流为:8A---15A
平方铜芯线允许长期负载电流为:16A---25A
4平方铜芯线允许长期负载电流为:25A---32A
6平方铜芯线允许长期负载电流为:32A---40A
10平方毫米铜电源线的安全载流量--65A；
16平方毫米铜电源线的安全载流量--91A ；
25平方毫米铜电源线的安全载流量--120A。
如果铜线电流大于120A，按每平方毫米5A来取。
150-120=30 ； 30/5=6；应外加6个平方毫米，共取25+6=31个平方毫米。对应电线电缆截面积规格： 1 4 6 10 16 25 35 50 70 95 120150 185 240，150A电流需35平方的电缆。
电线电缆截面积怎样计算
1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。 4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。 6、什么叫电气主接线？ 答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。 7、在选择电力电缆的截面时，应遵照哪些规定？ 答：电力电缆的选择应遵照以下原则： （1）电缆的额定电压要大于或等于安装点供电系统的额定电压； （2）电缆持续容许电流应等于或大于供电负载的最大持续电流； （3）线芯截面要满足供电系统短路时的稳定性的要求； （4）根据电缆长度验算电压降是否符合要求； （5）线路末端的最小短路电流应能使保护装置可靠的动作。 8、交联聚乙烯电缆和油纸电缆比较有哪些优点？ 答：（1）易安装，因为它允许最小弯曲半径小、且重量轻； （2）不受线路落差限制； （3）热性能好，允许工作温度高、传输容量大； （4）电缆附件简单，均为干式结构； （5）运行维护简单，无漏油问题； （6）价格较低； （7）可靠性高、故障率低； （8）制造工序少、工艺简单，经济效益显著。 9、固定交流单芯电缆的夹具有什么要求？为什么？
电缆平方计算口诀
电缆平方计算口诀 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进 行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了, 要是铜线呢,就升一个档,比如2.5平方的电线电缆,就按4平方计算. 一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过 10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的电线电缆与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 电线电缆截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 截留是界面的倍数 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表
电缆横截面积与电流关系

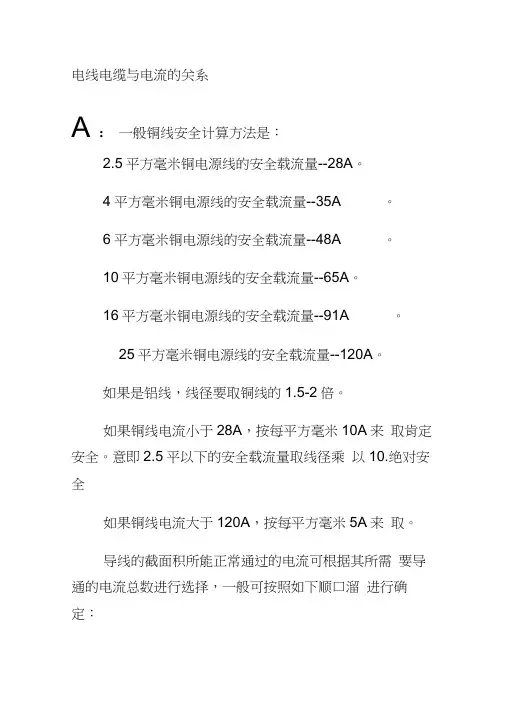

电线电缆的横截面积与载流量的关系点击次数：41发布时间：2010-5-2222:12:10 导线截面积与电流的关系中：一般铜线安全计算方法为： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。 铝芯线，线径要取铜线的1.5-2倍。 铜线电流小于28A，按每平方毫米10A来取肯定安全。 铜线电流大于120A，则按每平方毫米5A来取。 导线的阻抗与其长度成正比，与其线径成反比。使用电源时，应注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导体线径一般按如下公式计算： 铜线：S=IL/54.4*U` 铝线：S=IL/34*U` 上式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V）
S——导线的截面积（MM2） 一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。平常铜导线安全载流量是5~8A/mm2，铝导线的安全载流量是3~5A/mm2。如：2.5 mm2BVV铜导线安全载流量的推荐值为 2.5×8A/mm2=20A4 mm2BVV铜导线安全载流量的推荐值为4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S－－－－-铜导线截面积（mm2）I－－－－-负载电流（A） 三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家用电器时可将功率因数cosф取0.8。比如说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34（A）不过在一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应改写成I=P*数/Ucosф=6000*0.5/220*0.8=17（A）也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A 的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 估算口诀说明：
电线、平方、电流、功率的关系
电线、平方、电流、功率的关系 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的 计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cos ф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能 使用16A，应该用大于17A的。导线安全载流量10下五，100上二，16、25四，35、50三，70、95两倍半。 穿管、温度八、九折，裸线加一半。铜线升级算。 口诀中的阿拉伯数字与倍数的排列关系如下： 对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2 的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 每平方米能承受5A的电流?最佳答案2.5平方的电源线最大可以承受电流2.5X5=12.5A,最大承受功率12.5X220=2750W 1平方电线是国标的可以承受的最大电流为19安培，但实际还需要按使用环境，温度，安装的方式等去考虑。最粗略的估算法是单相1000W为5安，三相为2安电流. 电线平方与电流的关系 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。
十分钟快速掌握电线截面积与载流量的关系
十分钟快速掌握电线截面积与载流量的关系 导线安全载流量的计算 我们通常是根据电流来选取截面面积的不同导线。 1，用途 各种导线的截流量(安全用电)通常可以从手册中查找。 但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。 2，口诀 铝心绝缘线截流量与截面的倍数关系： S（截面）=0.785*D(直径)的 平方 口诀一：10下5，100上二，25、35，四三界，70、95，两倍半。 口诀二：穿管、温度，八九折。 口诀三：裸线加一半。 口诀四：铜线升级算。 3，口决说明 口诀是以铝芯绝缘线，明敷在环境温度25℃的条件为准。若条件不同，口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。 口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面 乘上一定倍数”来表示。 为此，应当先熟悉导线截面（平方毫米）的排列：
1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。 4，口决解释 口诀一：线载流量十下五,百上二,二五三五四三界,七零九五两倍半 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上 的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/ 平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算； 口诀二;“穿管、温度，八、九折” 若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25℃，计算后再打九折，若既穿管 敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折 计算。 例如对铝芯绝缘线在不同条件下载流量的计算：当截面为10平方毫米时，则载流量为10×5×0.8=40安；若为高温，则载流量为 10×5×0.9=45安；若是穿管又是高温，则载流量为10×5×0.7=35安。 口决三：对于裸铝线的载流量，口诀指出“裸线加一半” 即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流 量可加大一半。 例如对裸铝线载流量的计算：当截面为16平方毫米时，则载流量为 16×4×1.5=96安，若在高温下，则载流量为16×4×1.5×0.9=86.4 安6 平方毫米的线电流＝32A（安） 口诀四：铜线升级算
导线面积与电流的关系
电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时, 和导线电阻率有关, 电阻率越大,允许通过的电流越小, 即和导体的材质有关. 具体能通过多大的电流, 一般<<电工手册>>中 都可查到.运算的公式是: 允许通过的电流=(电压* 导线横截面积)/( 导线电阻率*导线的长度) 导线的安全 载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10 平方以下的6-7A/ 平方。10 到20 平方4-5A/ 平方。20 到50 平方3-4A/ 平方. 50 平方到350 平方1-2A/ 平方如果把各种材料制成长 1 米、横截面积 1 平方毫米的导线，在20 ℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺 序，电阻率依次增大。铝导线的电阻率是铜导线的 1.5 倍多,它的电阻率p=0.0294 Ωmm2/m, 铜的电阻率p=0.01851 Ω·m m2/m, 电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全 计算方法是： 2.5 平方毫米铜电源线的安全载流量－－28A 。 4 平方毫米铜电源线的安全载流量－－ 35A 。 6 平方毫米铜电源线的安全载流量－－48A 。10 平方毫米铜电源线的安全载流量－－65A 。 16 平方毫米铜电源线的安全载流量－－91A 。25 平方毫米铜电源线的安全载流量－－120A 。如果是铝线，线径要取铜线的 1.5-2 倍。如果铜线电流小于28A ，按每平方毫米10A 来取肯定安全。如果铜线电流大于120A ，按每平方毫米5A 来取。导线的截面积所能正常通过的电流可根据其所需要 导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10 平方一下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档, 比如2.5 平方的铜线,就按4 平方计算. 一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95 平方都乘以 2.5, 这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线 6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择 1.5 平方的铜线或 2.5 平方的铝线。10 米内，导线电流密度6A/ 平方毫米比较合适，10-50 米，3A/ 平方毫米,50-200 米，2A/ 平方毫米，500 米以上要小于1A/ 平方毫米。从这个角度，如果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。如果真是距离150 米供电（不说是不是高楼），一定采用 4 平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事 故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。 线径（大约值）（mm2 ） 铜线温度（摄氏度） 60 75 85 90 最大电流（A） 2 ．5 20 20 25 25 4 ．0 25 25 30 30 6 ．0 30 35 40 40 8 ．0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150
导线截面积与电流的关系
导线截面积与电流的关系 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.546101625 35507095120 载流是截面倍数9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面
导线截面积的选择
导线截面积的选择 导线面积与电流的关系，选择多少平方的导线？ 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米
5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线截面积与电流的关系
般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系
电缆横截面与电流的关系
导线粗细，与电流、功率的关系 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这么估算： 铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方 如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。 铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率 p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。 导线截面积与电流的关系 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫 米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。
电流与电线截面积的关系
电流与电线截面积的关系
————————————————————————————————作者：————————————————————————————————日期：
电流与电线截面积的关系 2008-05-20 13:42 绝缘导线载流量估算(摘录) 一．铝芯绝缘导线载流量与截面的倍数关系 截面：1 1.5 2.5 4 6 10 16 2535 50 70 95120 倍数：9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电流：9 14 23 32 48 60 90 100 123 150 210 238 300 口诀一： 十下五;百上二;二五三五四三界; 七零九五两倍半;穿管温度八九折; 铜线升级算;裸线加一半 说明: 十下五就是十以下乘以五; 百上二就是百以上乘以二; 二五三五四三界就是二五乘以四,三五乘以三; 七零九五两倍半就是七零和九五线都乘以二点五; 穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九; 铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算. 裸线加一半就是在原已算好的安全电流数基础上再加一半 估算口诀二： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。 (2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 (3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 (4)“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比
导线截面积计算[最新]
导线截面积计算[最新] 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm?) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3(5 3 2(5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀: 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明: 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。可以看出:倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2(5mm?及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2(5mm?导线，载流量为2(5×9,22(5(A)。从4mm?及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm?的导线载流量为截面数的3(5倍，即35×3(5,122(5(A)。从50mm?及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0(5。即50、70mm?导线的载流量为截面数的3倍;95、120mm?导线载流量是其截面积数的2(5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25?的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25?的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm?铜线的载流量，可按25mm?铝线计算。 导线截面积与载流量的计算: 10以下乘以5 100以上乘以2 25、35四三开 70、95两倍半 螺线加一半 铜线升级算 穿管、高温89折。 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。 <关键点> 一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。如:2.5 mm? BVV铜导线安全载流量的推荐值 2.5×8A/mm?=20A 4mm?BVV铜导线安全载流量的推荐值4×8A/mm?=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm?，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm?) S-----铜导线截面积(mm?) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种是电阻性负载，一种是电感性负载。 对于电阻性负载的计算公式:P=UI
电线电缆的计算公式、平方、重量
铜的重量习惯上不用换算的计算方法：截面积×8.89=kg/km 如120平方毫米计算：120×8.89=1066.8kg/km 1 、导体用量：(Kg/Km)=d^ 2 × 0.7854 × G × N × K1 × K2 × C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2、绝缘用量：(Kg/Km)=(D^2 - d^2)× 0.7854 × G × C × K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：(Kg/Km)= ( D1^2 - D^2 ) × 0.7854 × G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：(Kg/Km)= D^2 × 0.7854 × t × G × Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5、缠绕用量：(Kg/Km)= d^2 × 0.7854 × G × N × Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：(Kg/Km)= d^2 × 0.7854 × T × N × G / cosθ θ = atan( 2 × 3.1416 × ( D + d × 2 )) × 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸 -1.35;麦拉-1.37 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径2×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ 8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜电线电缆安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率
电流与电线截面积的关系
电流与电线截面积的关系 导线截面积与载流量的计算; 一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I （mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数
电线截面积与安全电流的计算
=电线截面积与安全载流量的计算= 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I （mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’
电线粗细与电流和功率有什么关系(特制材料)
电线粗细与电流和功率有什么关系？ 额定电流与导线标称横截面积数据 电器的额定电流： A 导线标称横截面积：MM2 ≤6 0.75 >6 -10 1 >10 -16 1.5 >16 -25 2.5 >25 -32 4 >32 -40 6 >40 -63 10 多大的电源线径可以负荷最大多少的功率和电流了吧？请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线0.75mm2、5A；1mm2、6A；1.5mm2、9A； 2.5mm2、15A；4mm2、24A；6mm2、36A。 线缆114商城（xianlan114）是一家集研发生产销售的电线电缆直销型在线采购平台。线缆114商城是电线电缆行业领先的电子商务平台，是一家可以实现在线买卖交易电线电缆的第三方网络交易服务平台。倡导：“开放透明、童叟无欺，工厂直销到用户、没有中间商环节”的直销原则。
如何合计算电线所能承受的电功率 如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？ 或已知所需电功率，如何计算出该使用多少mm2 电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式计算出的功率就是电线所能承受的最大电功率。 例如：在220 伏的电源上引出1.5 平方毫米导线，最大能接多大功率的电器？解：查下面手册可知1.5 平方毫米导线的载流量为22A 根据：功率P=电压U×电流I＝220 伏×22 安＝4840 瓦 答：最大能接上4840 瓦的电器 反之，已知所需功率，我们根据上面的公式求电流 电流＝功率÷电压 得出电流再查手册就能知道要用多大的导线。 例如：要接在220 伏电源上的10 千瓦的电器，要用多大的导线？ 解：根据：电流＝功率÷电压＝10000 瓦÷220 伏＝45.5 安 查下面手册可知，要用6 平方毫米的导线 答：要用6 平方毫米的导线 500V 及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：
