焊接外观判定标准

焊接质量检验标准

JESMAY 培训资料 焊接质量检验标准焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一。它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。（一）焊点的质量要求：保证焊点质量最关键的一点，就是必应该包括电气接触良好、机械接触牢固和外表美观三个方面，对焊点的质量要求，须避免虚焊。1．可靠的电气连接锡焊连接不是靠压力而是靠焊接过程形成牢固连接的合金层达到电焊接是电子线路从物理上实现电气连接的主要手段。气连接的目的。如果焊锡仅仅是堆在焊件的表面或只有少部分形成合金层，也许在最初的测试和工作中不易发现焊点存在的问题，这种焊点在短期内也能通过电流，但随着条件的改变和时间的推移，接触层氧化，脱离出现了，电路产生时通时断或者干脆不工作，而这时观察焊点外表，依然连接良好，这是电子仪器使用中最头疼的问题，也是产品制造中必须十分重视的问题。2．足够机械强度为保证被焊件在受振动或冲击时不至脱落、同时也是固定元器件，保证机械连接的手段。焊接不仅起到电气连接的作用，松动，因此，要求焊点有足够的机械强度。一般可采用把被焊元器件的引线端子打弯后再焊接的方法。作为焊锡材料的铅锡2。要想增加强度，就要有足够的，只有普通钢材的合金，本身强度是比较低的，常用铅锡焊料抗拉强度约为3-4.7kg/cm10% 连接面积。如果是虚焊点，焊料仅仅堆在焊盘上，那就更谈不上强度了。3．光洁整齐的外观并且不伤及导线的绝缘层及相邻元件良好桥接等现象，良好的焊点要求焊料用量恰到好处，外表有金属光泽，无拉尖、的外表是焊接质量的反映，注意：表面有金属光泽是焊接温度合适、生成合金层的标志，这不仅仅是外表美观的要求。 主焊体所示，其共同特点是：典型焊点的外观如图1①外形以焊接导线为中心，匀称成裙形拉开。 焊接薄的边缘凹形曲线焊料的连接呈半弓形凹面，焊料与焊件交界处平② 滑，接触角尽可能小。③表面有光泽且平滑。1图④无裂纹、针孔、夹渣。焊点的外观检查除用目测（或借助放大镜、显微镜观测）焊点是否合乎上述标准以外，还包括以下几个方面焊接质量的；导线及元器件绝缘的损伤；布线整形；焊料飞溅。检查时，除检查：漏焊；焊料拉尖；焊料引起导线间短路（即“桥接”）目测外，还要用指触、镊子点拨动、拉线等办法检查有无导线断线、焊盘剥离等缺陷。（二）焊接质量的检验方法：⑴目视检查目视检查就是从外观上检查焊接质量是否合格，也就是从外观上评价焊点有什么缺陷。目视检查的主要内容有： 是否有漏焊，即应该焊接的焊点没有焊上；① ②焊点的光泽好不好； ③焊点的焊料足不足；(a)(b) ④焊点的周围是否有残留的焊剂；正确焊点剖面图2图6-1 JESMAY 培训资料

电阻焊检查标准

E 001-05 电 阻 焊 检 查 标 准

1.概述 此项标准明确了强度等级260～980且厚度不大于4.0(*1)的钢板点焊(包括连续缝焊和滚动焊)的外观检查方法及标准，也适用于强度等级在260～270(*2)的普碳钢板的凸焊和缝焊。 备注： (*1)汽车用热轧钢板及带钢参照C 051，汽车用冷扎钢板及带钢参照C 052，汽车用热浸镀锌钢板及带钢参照 C 071。 (*2)该标准适用于含碳量<0.15%的普碳钢，包括表面处理钢板，例如镀锌钢板和防锈钢板。 说明： 此标准中采用的单位和数值的表示方法参照的是国际单位体系（），用{}特殊标注的数值是指经验值。 2.分类及标注方法 每个组成部件和分总称分为A、B、C三个强度等级和a、b、c三个外观等级，该标准应该在接收标准，量产检查标准、以及作业标准中明确。 2.1强度等级分类 完成车以及零部件根据结构强度分为A、B、C三个等级。 2.2外观等级分类 完成车中对外观有要求的部分分成如表1所示的三个等级。 2.3标准方法 当对强度和外观都有等级要求时，分类及标注方法如表2所示。如果不要求标注外观等级，则应该仅对强度进行标注。但是，在这种情况下对外部缺陷的要求应参照4.3部分。 3.试片 3.1点焊试片 点焊试片参照标注Z 3136。 3.2凸焊试片

用于断面检查的试片应该使用产品的形状，用于剪切应力检查的试片应该采用图1所示的形状，凸焊的各个尺寸要求参照 A 1018。 表3 备注： 1．上图是一个环形焊缝的例子。检测时必须在试片上固定一个支撑(图中阴影部分所使用的材料及厚度需要可以抵抗所施加的拉力)。固定时需要注意固定的位置及方法（如果采用点焊固定，就要注意由于焊接热应力产生的扭曲）。 2．当不同板厚和材质的板材结合时，试片的尺寸标准应该以（材料强度）×（板厚）值较小的板材为参照。如果为三层板或者是多层板结合，试片的尺寸标准应参照两个承载的板材。 3.3缝焊试片 试片的形状如图1所示，沿着标记线进行切割。对密闭性有要求的试片形状如图2所示。 图1

焊缝外观缺陷检验标准.

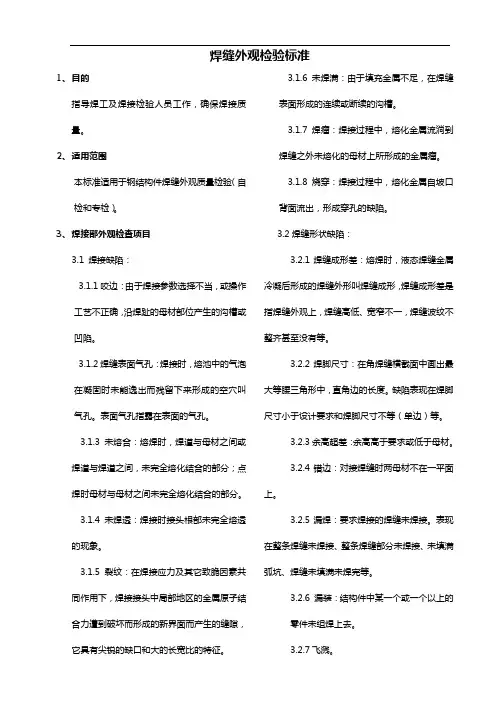

焊缝外观检验标准 1、目的 指导焊工及焊接检验人员工作，确保焊接质量。 2、适用范围 本标准适用于钢结构件焊缝外观质量检验（自检和专检）。 3、焊接部外观检查项目 3.1 焊接缺陷： 3.1.1咬边：由于焊接参数选择不当，或操作 工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。 3.1.2焊缝表面气孔：焊接时，熔池中的气泡 在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。 3.1.3未熔合：熔焊时，焊道与母材之间或焊 道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。 3.1.4未焊透：焊接时接头根部未完全熔透的 现象。 3.1.5裂纹：在焊接应力及其它致脆因素共同 作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。 3.1.6未焊满：由于填充金属不足，在焊缝表 面形成的连续或断续的沟槽。 3.1.7焊瘤：焊接过程中，熔化金属流淌到焊 缝之外未熔化的母材上所形成的金属瘤。 3.1.8烧穿：焊接过程中，熔化金属自坡口背 面流出，形成穿孔的缺陷。 3.2焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。 3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。 3.2.3余高超差：余高高于要求或低于母材。 3.2.4错边：对接焊缝时两母材不在一平面上。 3.2.5漏焊：要求焊接的焊缝未焊接。表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。 3.2.6 漏装：结构件中某一个或一个以上的 零件未组焊上去。 3.2.7飞溅。 3.2.8电弧擦伤。 3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。 3.4 焊缝打磨。 焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。 4、Ⅰ、Ⅱ级焊缝的划分。 4.1 外观焊缝：是指装配后仍能观察到的焊缝。 4.2Ⅰ级焊缝。 4.2.1挖机和滑移动臂、斗杆所有外观焊缝（注意管夹焊缝包含在内）。 4.2.2中部平台动臂铰座焊缝，中尾部对接

焊接质量检验方法和标准

. 焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。2责任生产部门，品质部门可参照本准则对焊接产品进行检验。一、熔化极焊接表面质量检验方法和标准保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，O2C是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表评价标准说明 缺陷类型假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能 不允许保证工艺要求的焊缝长度） 焊缝表面不允许有气孔焊点表面有穿孔气孔 焊缝中出现开裂现象不允许裂纹 不允许夹渣 固体封入物允许焊缝与母材之间的过度太剧烈H≤0.5mm 咬边 不允许5mm H＞0.母材被烧透不允许烧穿 求的区域，在有功能和外观金属液滴飞出要飞溅 不允许有焊接飞溅的存在3mm 焊缝太大H值不允许超过 过高的焊缝凸起 位置偏离焊缝位置不准不允许1 / 9 . 值不允许超过2mm 板材间隙太大H 配合不良二、焊缝质量标准保证项目、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙1记录。、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。2级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的II、I 、3规定，检验焊缝探伤报告级焊缝不得有表面级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II焊缝表面I、II 级焊缝不得有咬边，未焊满等I气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。长度焊缝内允许直径级焊缝每50MM、II级焊缝不允许；III表面气孔：I 倍孔径≤6；气孔2个，气孔间距≤0.4t级焊缝不允许。咬边：I，且两侧咬边总≤100mm连续长度≤0.05t,且≤0.5mm, II级焊缝：咬边深度≤10%焊缝长度。长。≤1mm0.1t,III级焊缝：咬边深度≤，且为连接处较薄的板厚。t注：，三、焊缝外观质量应符合下列规定 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级和二级焊1缝不得存在表面气孔、夹渣、裂纹、和电弧擦伤等缺陷2 / 9 . 二级焊缝的外观质量除应符合本条第一款的要求外，，尚应满足下表的有关2规定3 三级焊缝应符合下表有关规定 焊缝质量等级检测项目二级三级

电阻焊检查标准 (1)

HES E 001-05 电 阻 焊 检 查 标 准

1.概述 此项标准明确了强度等级260～980MPa且厚度不大于4.0mm(*1)的钢板点焊(包括连续缝焊和滚动焊)的外观检查方法及标准，也适用于强度等级在260～270MPa(*2)的普碳钢板的凸焊和缝焊。 备注： (*1)汽车用热轧钢板及带钢参照HES C 051，汽车用冷扎钢板及带钢参照HES C 052，汽车用热浸镀锌钢板及带钢参照HES C 071。 (*2)该标准适用于含碳量<0.15%的普碳钢，包括表面处理钢板，例如镀锌钢板和防锈钢板。 说明： 此标准中采用的单位和数值的表示方法参照的是国际单位体系（SI），用{}特殊标注的数值是指经验值。 2.分类及标注方法 每个组成部件和分总称分为A、B、C三个强度等级和a、b、c三个外观等级，该标准应该在接收标准，量产检查标准、以及作业标准中明确。 2.1强度等级分类 完成车以及零部件根据结构强度分为A、B、C三个等级。 2.2外观等级分类 完成车中对外观有要求的部分分成如表1所示的三个等级。 2.3标准方法 当对强度和外观都有等级要求时，分类及标注方法如表2所示。如果不要求标注外观等级，则应该仅对强度进行标注。但是，在这种情况下对外部缺陷的要求应参照4.3部分。 表2 3.试片 3.1点焊试片 点焊试片参照标注JIS Z 3136。

3.2凸焊试片 用于断面检查的试片应该使用产品的形状，用于剪切应力检查的试片应该采用图1所示的形状，凸焊的各个尺寸要求参照HES A 1018。 表3 备注： 1．上图是一个环形焊缝的例子。检测时必须在试片上固定一个支撑(图中阴影部分所使用的材料及厚度需要可以抵抗所施加的拉力)。固定时需要注意固定的位置及方法（如果采用点焊固定，就要注意由于焊接热应力产生的扭曲）。 2．当不同板厚和材质的板材结合时，试片的尺寸标准应该以（材料强度）×（板厚）值较小的板材为参照。如果为三层板或者是多层板结合，试片的尺寸标准应参照两个承载的板材。 3.3缝焊试片 试片的形状如图1所示，沿着标记线进行切割。对密闭性有要求的试片形状如图2所示。 图1

焊接外观检查标准

焊接外观检查基准书 1.适用范围 本标准适用于阀门焊接部位的外观检查. 2.适用范围和限制 1)本基准只作为焊接部位肉眼检查的基准,对焊缝内部质量进行评定时,不适用本基准,对焊缝内部质 量要根据相应的其它检查方法评定.但是,无损检测中的渗透(PT)探伤也可适用本基准. 2)本基准检查项目中,对图纸明确规定的缺陷,应满足图纸要求为原则. 3)图纸中未注明焊接符号处,多余进行焊接的,原则上不允许. 4)对于重复缺陷的评定 参考3.17)项目检查. 5)对于超出检查基准的焊接缺陷,应进行必要的返修,返修结束后重新进行检查. 3.焊接部外观检查项目: 1)焊角尺寸(LEG LENGTH) 2)咬边(UNDER CUT) 3)焊缝表面气孔(BEAD BLOW HOLE) 4)焊瘤(OVER LAP) 5)未焊透 6)背面余高(烧穿:BURN THROUGH) 7)未熔合 8)裂纹(CRACK) 9)弧坑(CRATER) 10)焊缝连接 11)电弧损伤 12)焊缝形状 13)焊角不对称 14)飞溅焊痘 15)漏焊 16)重复缺陷 17)焊缝打磨 18)连接部错边

4.检查基准 1)焊角尺寸 A). 图纸有焊角尺寸的焊角尺寸公差: SPEC: +25.0% (例:焊角尺寸为10mm时,允许值为10-12.5mm),焊角尺寸步允许有负公差,上述公差的情况对B项同样适用. B)图纸未注明焊角尺寸时(mm) 2)咬边

3）焊缝表面气孔 焊缝的概念指的是，焊缝从起弧到收弧的距离 焊缝表面连续出现的线状或群集状态气孔，与它的大小和数量无关，均判定不合格 点焊及弧坑气孔根据上述基准检查，对焊接下一工序带来的障碍不允许 5） 未焊透

焊接质量检验方法及标准

焊接质量检验方法和标准 1目的 规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求， 适用范围：适用于焊接产品的质量认可。 2责任 生产部门，品质部门可参照本准则对焊接产品进行检验。 一、熔化极焊接表面质量检验方法和标准 C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均 匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表 缺陷类型说明 评价标准 假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能 保证工艺要求的焊缝长度） 不允许 气孔焊点表面有穿孔 焊缝表面不允许有气孔 裂纹焊缝中出现开裂现象 不允许 夹渣固体封入物 不允许 咬边焊缝与母材之间的过度太剧烈 H≤0.5mm允许

H＞0.5m m不允许 烧穿母材被烧透 不允许 飞溅金属液滴飞出在有功能和外观要求的区域， 不允许有焊接飞溅的存在 过高的焊缝凸起焊缝太大 H值不允许超过 3mm 位置偏离焊缝位置不准 不允许 配合不良板材间隙太大 H值不允许超过2mm 二、焊缝质量标准 保证项目 1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及 烘焙记录。 2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。 3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收 规范的规定，检验焊缝探伤报告 焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II级焊缝不得有表面 气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷 基本项目 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

焊接质量管理和检验

焊接质量管理与检验 现代电阻焊技术可以得到高质量焊接接头。但由于电阻焊过程中受众多偶然因素的干扰（表面状况不良、电极磨损、装配间隙的变化、分流等工艺因素的随机波动、焊接参数的波动……），要想杜绝生产中个别接头质量的降低、废品的出现还是有困难的。因此，必须对电阻焊产品的生产全过程进行监督和检验，保证其在规定的使用期限内可靠地工作，不致因焊接质量不良导致产品丧失全部或部分工作能力。 一、电阻焊的全面质量管理 电阻焊全面质量管理的主要任务是预防和及时发现焊接缺陷，确定焊接接头质量等级，保持所有生产因素的稳定性，并保证获得高而稳定的产品质量。质量管理内容如图1所示。 图样工艺性审查的目的是为了保证焊接结构（件）的良好工艺性。如审查金属的厚度及材料牌号、焊缝位置的布置、焊接接头的形式、接头的开敞性、点距及搭边尺寸等。审查合格后，进行工艺会签。 焊前有关工序检验主要是对焊前准备的检查，是贯彻预防为主的方针，最大限度避免或减少焊接缺陷的产生，是保证焊接质量的积极有效措施。 电阻焊焊工应有较高的操作技术水平，因为焊接夹具、工艺装备和电阻焊机较为精密、复杂，机械化、自动化程度高，操作中稍许失误（如工件放置偏离，电极冷却不良或修磨不规范，夹具使用不当…）都会造成批量性不合格品出现。 生产实践表明，电阻焊焊接质量与焊机性能和焊接参数关系极为密切。因此，必须保证焊接参数的正确选用，同时对各参数实行监控；电阻焊设备在安装和大修之后或控制系统改变之后，必须进行焊机的稳定性鉴定，确保鉴定合格后方可焊接产品。鉴定项目及要求见表1、表2和表3。

表1 点焊机和缝焊机稳定性鉴定项目及要求 焊机类别接头 等级 试件 总数/个 宏观金相检验X射线检验剪切试验数量/ 个 要求 数量/ 个 要求 数量/ 个 要求 点焊机一、二 级 1055 熔核直径应符合 表7-3要求，焊透 率在20％～80％ 之间、压痕深 ≤15％，无其他缺 陷 100 除允许有<0.5mm的 气孔外，无其他缺 陷 100 1.强度值均大于表7-2 的要求 2.90％的试件的强度应 在F T①的±12.5％范围 内，其余的应在F T的 ±20％范围内 三级－不要求100 1.强度值均应大于表 7-2的要求 2.90％的试件的强度应 在F T的±20％范围内， 其余的应在F T的±25％ 范围内 缝焊机 一、二 级300mm②或 600mm长 焊缝 纵向2 横向3 焊缝宽应大于表 7-3的值，焊透率 在20％～80％范 围内，压痕深度 <15％ 全部 除允许有<0.5mm 的气孔外，无其他 缺陷 5大于母材强度的85％三级 纵向1 横向2 －不要求5 铝合金要求其强度大于 母材抗拉强度的80％～ 85％ ① F T为试件抗剪力的平均值 ② 铝合金要求焊600mm，碳钢及不锈钢要求焊300mm长的焊缝。 表2 室温单点抗剪力最小要求值 材料厚度/mm 室温最小单点剪切力/N(点) 2A11-T4 7A16-T4 2A16-T4 5A02 5A03 7A04-0 10和 20钢 30CrMnSiA① 25CrMnSiA① 强度 > 1035 MPa的不锈钢 强度 < 1035 MPa的不锈钢 TA7 TC3 TC4 TA1 TA2 TA3 TC2 0.3－－78488212258901275980 0.5540440142016652355173524501765 0.8930830304035304650344544103530 1.012351125392047056500473566704900 1.215201370548845108700620083406370 1.52450206078408820100007500127509810 2.03530304010780127401400089001756012750 2.547004110147001489520000114002256015690 3.06175186201960025000170002648018630 3.58000－20000－3100023000－－ 4.0 10000－－－－－－－ ① 30CrMnSiA和25CrMnSiA点焊前为退火状态，焊后未处理。 表3 允许的最小熔核直径 材料厚度/mm 最小熔核直径/mm 铝合金碳钢及低合金钢不锈钢钛合金 0.3－ 2.2 2.2 2.5 0.5 2.5 2.5 2.8 3.0 0.8 3.5 3.0 3.5 3.5

焊接外观检查标准

焊接外观检查基准书 适用范围 本标准适用于阀门焊接部位的外观检查. 适用范围和限制 本基准只作为焊接部位肉眼检查的基准,对焊缝内部质量进行评定时,不适用本基准,对焊缝内部质量要根据相应的其它检查方法评定.但是,无损检测中的渗透(PT)探伤也可适用本基准. 本基准检查项目中,对图纸明确规定的缺陷,应满足图纸要求为原则. 图纸中未注明焊接符号处,多余进行焊接的,原则上不允许. 对于重复缺陷的评定 参考项目检查. 对于超出检查基准的焊接缺陷,应进行必要的返修,返修结束后重新进行检查. 焊接部外观检查项目: 焊角尺寸(LEG LENGTH) 咬边(UNDER CUT) 焊缝表面气孔(BEAD BLOW HOLE) 焊瘤(OVER LAP) 未焊透 背面余高(烧穿:BURN THROUGH) 未熔合 裂纹(CRACK) 弧坑(CRATER) 焊缝连接 电弧损伤 焊缝形状 焊角不对称 飞溅焊痘 漏焊 重复缺陷 焊缝打磨 连接部错边 检查基准 焊角尺寸 A). 图纸有焊角尺寸的焊角尺寸公差: SPEC: +% (例:焊角尺寸为10mm时,允许值为,焊角尺寸步允许有负公差,上述公差的情况对B项同样适用. 图纸未注明焊角尺寸时(mm) 序号焊接形态内容质量等级 备注1级2级3级 1t1=t2 母材厚度 6以下 6—9 12 19 20 22 25 S＞t-1 S＞t-2 S＞9 S＞14 S＞15 S＞16 S＞18 S＞t-2 S＞t-3 S＞6 S＞10 S＞10 S＞11 S＞12 母材厚 度t1不 等于t2 时以 薄板为 厚度基 准

26以上 以薄钢板厚度为厚度基准,焊缝尺寸为母材厚度的75% 以上,公差取0%±25% 咬边 3）焊缝表面气孔 焊缝的概念指的是，焊缝从起弧到收弧的距离 焊缝表面连续出现的线状或群集状态气孔，与它的大小和数量无关，均判定不合格 点焊及弧坑气孔根据上述基准检查，对焊接下一工序带来的障碍不允许 序号 焊接形态 内容 质量等级 备注 1级 2级 3级 1 (上下部 咬边) t ≤ 不允许 单独,孤 立的,短 的允许 孤立的,短允 许a ≤+ 末端切 口部分的 平滑过度 不视为 咬边 t ≥ 不允许 单独,孤 立的,短的 允a ≤ 单独,孤立的,短的允许a ≤或 2 ` t ＞(末端 咬边) 单独,孤 立的,短 的允许 a ≤ 单独,孤 立的,短 的允许a ≤ 单独,孤 立的,短的 允许a ≤ 或者a ≤ 超出标 准的必须 返修 序号 焊接形态 内容 质量等级 备注 1级 2级 3级 1 针状气孔 焊缝上孤立的小的允许￠1,1个以下 焊缝上孤立的小的允许￠1,2 个以下 焊缝上孤立的 小的允许￠1,3或￠2,2个以下 对接焊 末端部 位除外 对于2 个以上 的密集 气孔不允许 2 角焊缝 (对接焊缝) 不允许 焊缝上孤立 的小的允许￠1,2个以下 焊缝上孤立的 小的允许￠1,2或￠2,1个以下

电子元器件焊接质量检验标准

电子元器件焊接质量检验标准

焊接质量检验标准 焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一。它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。 电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。 （一）焊点的质量要求： 对焊点的质量要求，应该包括电气接触良好、机械接触牢固和外表美观三个方面，保证焊点质量最关键的一点，就是必须避免虚焊。 1．可靠的电气连接 焊接是电子线路从物理上实现电气连接的主要手段。锡焊连接不是靠压力而是靠焊接过程形成牢固连接的合金层达到电气连接的目的。如果焊锡仅仅是堆在焊件的表面或只有少部分形成合金层，也许在最初的测试和工作中不易发现焊点存在的问题，这种焊点在短期内也能通过电流，但随着条件的改变和时间的推移，接触层氧化，脱离出现了，电路产生时通时断或者干脆不工作，而这时观察焊点外表，依然连接良好，这是电子仪器使用中最头疼的问题，也是产品制造中必须十分重视的问题。 2．足够机械强度 焊接不仅起到电气连接的作用，同时也是固定元器件，保证机械连接的手段。为保证被焊件在受振动或冲击时不至脱落、松动，因此，要求焊点有足够的机械强度。一般可采用把被焊元器件的引线端子打弯后再焊接的方法。作为焊锡材料的铅锡合金，本身强度是比较低的，常用铅锡焊料抗拉强度约为3-4.7kg/cm2，只有普通钢材的10%。要想增加强度，就要有足够的连接面积。如果是虚焊点，焊料仅仅堆在焊盘上，那就更谈不上强度了。 3．光洁整齐的外观 良好的焊点要求焊料用量恰到好处，外表有金属光泽，无拉尖、桥接等现象，并且不伤及导线的绝缘层及相邻元件良好的外表是焊接质量的反映，注意：表面有金属光泽是焊接温度合适、生成合金层的标志，这不仅仅是外表美观的要求。 典型焊点 的外观如图1所示，其共同特点是： ①外形 以焊 接导 线为 中心， 匀称 成裙 形拉 开。 ②焊料 的连 接呈 半弓凹形曲线 主焊体 焊接薄的边缘

焊接质量检验方法和标准

焊接质量检验方法和标准 目的 ? 规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求， ? 适用范围：适用于焊接产品的质量认可。 责任 ? 生产部门，品质部门可参照本准则对焊接产品进行检验。 ? 一、熔化极焊接表面质量检验方法和标准 ? ? 保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表 缺陷类型 说明 评价标准 ? 假焊 系指未熔合、未连接焊缝中断等焊接缺陷（不能 保证工艺要求的焊缝长度） 不允许 ? 气孔 焊点表面有穿孔

焊缝表面不允许有气孔 ?裂纹 焊缝中出现开裂现象 不允许 ?夹渣 固体封入物 不允许 ? 咬边 焊缝与母材之间的过度太剧烈 ??????? 允许 ? ?＞ ??不允许 ?烧穿 母材被烧透 不允许 ? 飞溅 金属液滴飞出 在有功能和外观要求的区域， 不允许有焊接飞溅的存在 ?过高的焊 缝凸起 焊缝太大 ?值不允许超过 ???

位置偏离 焊缝位置不准 不允许 ? 配合不良 板材间隙太大 ?值不允许超过 ??? ?二、焊缝质量标准 ? 保证项目 ? ?、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。 ??、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。 ? ?、??、??级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告 ?焊缝表面?、??级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。??级焊缝不得有表面 气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且?级焊缝不得有咬边，未焊满等缺陷 基本项目 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。 表面气孔：?、??级焊缝不允许；???级焊缝每 ???长度焊缝内允许直径 ?? ??；气孔 个，气孔间距??倍孔径 ? 咬边：?级焊缝不允许。 ? ??级焊缝：咬边深度???????且 ???????连续长度??????，且两侧咬边总长????焊缝长度。

焊接外观检验标准参考模板

焊接外观检验标准 目的：统一焊接外观检验标准，确保焊接质量和检验的一致性

5.有铅焊接和无铅焊接焊点的要求与区别： 要求与区别1.无铅焊接要求焊点焊料量适中，与元器件焊端和焊盘有良好的润湿，在焊接处形成总体连续但可以是灰暗无光泽或颗粒状外观的弧形焊接表面，其连接角不大于90°，焊点牢固可靠（下图中连接角θ1和θ2小于或等于90°为可以接受，连接角大于90°为不可以接受。） 2.无铅焊接焊点的焊接表面外观和锡铅焊接不同；无铅焊接焊点表面光泽黯淡并呈颗粒状外观，锡铅焊点表面均匀连续而光亮光滑；除此之外，其他焊接质量检验判定条件相同。 3.以下内容中对于焊点的“光滑”要求均是对于锡铅焊接焊点之要求；对于无铅焊接焊点，不可接受条件中的“灰暗，无光泽”不再作为不可接受条件。 图例

6.内容： 描述项目 检验标准描述 目标条件可接受条件不可接受条件 焊接清洁度 表面外观 清洁的金属表面无钝化（氧化）现象。清洁的金属表面有轻微的钝化（氧化）现象。 1.在金属表面或安装件上存在有色焊接残留物或 锈斑。 2.存在明显的侵蚀现象。 颗粒状物体 清洁。清洁。表面残留了灰尘和颗粒物质，如：灰尘、纤维丝、 渣滓、金属颗粒等。 氯化物、碳酸 盐和白色残 留物 清洁，无可见残留物。清洁，无可见残留物。 1.在PCB表面有白色的残留物 2.在焊接端上或焊接端周围有白色残留物存在 3.金属表面有白色结晶 注：当确定其其化学性是合格的，且是文件允许的， 则是可以接受的。 残留物 残留物 侵蚀或锈斑

描述项目 检验标准描述 目标条件可接受条件不可接受条件 焊接清洁度助焊剂残留 物-免清洗 过程外观 清洁，无可见残留物。 1.助焊剂残留在连接盘、元器件引线或导线 上，或围绕在其周围，或在其上造成了桥连。 2.助焊剂残留物未影响目视检查。 3.助焊剂残留物未接近组装件的测试点。 1.助焊剂残留物影响目视检查。（2、3级缺陷） 2.免清洗残留物上留有指纹。（3级缺陷） 3.潮湿、有粘性或过多的焊接残留物，可能扩展到其 他表面。 4.在电气配件的表面，有影响电气连接的免清洗焊接 的残留物存在。 助焊剂残留 清洁，无可见残留物。 1.对需清洗焊剂而言，应无可见残留物 2.对免清洗焊剂而言，允许有焊剂残留物。 有需清洗焊剂的残留物，或者在电气连接表面有活性 焊剂残留物。 描述项目 检验标准描述 理想状况允收状况拒收状况 毛刺导线连接式 元器件 焊接点光滑饱满无毛刺，焊点大小均匀焊接点光滑饱满无毛刺，焊点大小均匀焊接点有毛刺，拒收 残留物 焊剂残留物

(完整版)各种材料点焊方法和工艺标准

第一章点焊方法和工艺 一、点焊方法： 点焊通常分为双面点焊和单面点焊两大类。双面点焊时，电极由工件的两侧向焊接处馈电。典型的双面点焊方式如图1所示。图中1a是最常用的方式。这时，工件的两侧均有电极压痕。图中1b表示用大接触面积的导电板做下电极，这样可以消除或减轻下面工作的压痕，常用于装饰性面板的点焊。图1c为，同时焊接两个或多个焊点的双面点焊，使用一个变压器而将各电极并联。这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态，材料厚度、电极压力都必须相同，才能保证通过各个焊点的电流基本一致。图中1d为采用多个变压器的双面多点点焊，这样可以避免1c的不足。 单面点焊时，电极由工件的同一侧向焊接处馈电。典型的单面点焊方式如图2所示。图中2a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。图中2b为无分流的单面双点点焊，此时焊接电流全部流经焊接区。图中2c 为有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成分流。为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。图中2d为当两焊点的间距l很大，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A与电极同时压紧在工件上。 图1不同形式的双面点焊

图2 不同形式的单面点焊 采用铜芯棒的点焊是单面点焊的特殊形一个点，也可焊两个点。这种形式特别适于点焊结构空间狭小，电极难于或根本不能接近的工件。图3a中的芯棒实际是一块几毫米厚的铜板。图3b、c是同类工件的两种结构，结构b不如结构c，因为前者通过工件2的分流，不经过两工件的接触面，会减少焊接区的产热，因而需要增大焊接电流，这样就会增加工件2与两电极间接触面的产热，并且可能使工件烧穿。当芯棒断面较大时，为了节约铜料和制作方便，可以在夹布胶木或硬木制成的芯棒上包覆铜板或嵌入铜棒(图3d、e)。 由于芯棒与工件的接触面远大于电极与工件的接触面，熔核将偏向与电极接触的工件一侧。如果两工件的厚度不同，将厚件置于芯棒接触的一侧，则可减轻熔核偏移程度。

焊接质量检测标准

质量检验标准 PCB板部分 检验要求与检验方法、11.1 尺寸检验 1.1.1 检验要求 1.1.2 检验方法 用测量精度小于等于0.02mm的游标卡尺检测外形尺寸、厚度，用量角器量角度。

1.2 外观检验1. 2.1 检验要求

半成品必需配带良好静电防护措施（一般配带防静电手环接上静ESD5. 防护：凡接触PCBA 电接地线或带防静电手套）。 焊接部分一、焊前检查分钟把电烙铁插头插入规定的插座上，检查烙铁是否发热，如发）每天上班前3-5（1觉不热，先检查插座是否插好，如插好，若还不发热，应立即向管理员汇报，不能自随意拆. 开烙铁，更不能用手直接接触烙铁头、可以保证良好的热传导效果；）已经氧化凹凸不平的或带钩的烙铁头应更新的：1（2如果换上新的烙铁嘴，受热后应将保养漆擦掉，立即加上锡保养。2、保证被焊接物的品质。海绵要清洗干需关闭电源。5烙铁的清洗要在焊锡作业前实施，如果分钟以上不使用烙铁，净不干净的海绵中含有金属颗粒，或含硫的海绵都会损坏烙铁头。）检查吸锡海绵是否有水和清洁，若没水，请加入适量的水（适量是指把海绵按到3（五指自然湿度要求海绵全部湿润后，握在手掌心，常态的一半厚时有水渗出，具体操作为：不干净的海绵中含有金属颗粒，或含硫的海绵都会损坏烙铁，海绵要清洗干净，合拢即可）头。 二、操作要求1.0焊接过程中，一些元件的温度控制： （1）无铅SMD元件 1）普通元件如0603，0805，3216的元件，电烙鉄温度的范围：330℃±20℃。 2）SOP-IC，电烙鉄温度的范围：330℃±20℃ 3）含有金属材料的元件或元件接触面积较大散热较快的物料，电烙鉄温度范围： 350℃±50℃。（2）无铅THD元件 1）普通元件如1/4W.1/2W的电阻，小三极管，小容量内压低的电容，IC，二极管等小元件电烙鉄温度的范围：350℃±50℃。 2）含有金属材料的元件如散热器，内压高容量大的电解电容，高压二极管，变压器等较大的物料，电烙鉄温度的范围：380℃±50℃。 3）含有塑胶皮的连接线，烙鉄温度的范围：350℃±50℃ （3）特殊元件： ℃±50℃230温度控制在）晶振1． 1.1 焊接过程不能对局部加热时间过长以至造成元件焊端脱离元件体或焊盘翘起等对元件或焊盘造成的过热冲击； 1.2 焊接过程不能过于用力以至造成元件引线（脚）变形甚至断裂、焊盘变形或断裂； 1.3 焊接操作时必须避免产生多余的锡珠或焊渣，如有应清除干净。 1.4 焊接操作应做好防静电。 1.5 焊接过程产生的含锡、铅废气必须通过管道统一排放到大气中，避免吸入人体而损害健康； 1.6 焊接后产生的锡渣统一收集，制造一部办公室每月上门收集，以便统一回收到厂家进行加工利用； 三、板面要求：

焊接外观检查标准

焊接外观检查基准书 1. 适用范围 本标准适用于阀门焊接部位的外观检查? 2. 适用范围和限制 1）本基准只作为焊接部位肉眼检查的基准，对焊缝内部质量进行评定时，不适用本基准，对焊缝内部质量要根据相应的其它检查方法评定?但是,无损检测中的渗透（PT）探伤也可适用本基准. 2）本基准检查项目中，对图纸明确规定的缺陷，应满足图纸要求为原则? 3）图纸中未注明焊接符号处，多余进行焊接的，原则上不允许? 4）对于重复缺陷的评定 参考3.17）项目检查. 5）对于超出检查基准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查? 3. 焊接部外观检查项目： 1）焊角尺寸（LEG LENGTH） 2）咬边（UNDER CUT） 3）焊缝表面气孔（BEAD BLOW HOLE） 4）焊瘤（OVER LAP） 5）未焊透 6）背面余高（烧穿:BURN THROUGH） 7）未熔合 8）裂纹（CRACK） 9）弧坑（CRATER） 10）焊缝连接 11）电弧损伤 12）焊缝形状 13）焊角不对称 14）飞溅焊痘 15）漏焊 16）重复缺陷 17）焊缝打磨

18）连接部错边4. 检查基准 1）焊角尺寸

序号A）.图纸有焊角尺寸的焊角尺寸公差：SPEC: +25.0% （例:焊角尺寸为10mm时，允许值为10-12.5mm）,焊角尺寸步允许有负公差，上述公差的情况对B项同样适用. B）图纸未注明焊角尺寸时（mm） 焊接形态内容 质量等级 -------- ------------- ------------------ 备注 1级2级3级 11―? L SJ 1 4tT 1 Q t1=t2 母材厚度 6以下 6—9 12 19 20 22 25 S>t-1 S>t-2 S>9 S>14 S>15 S>16 S>18 S>t-2 S>t-3 S>6 S>10 S>10 S>11 S>12 母材厚 度t1不 等于t2 时以 薄板为 厚度基 准 26以上以薄钢板厚度为厚度基准，焊缝尺寸为母材厚度的75% 以上,公 差取0%± 25% 2）咬边 序号焊接形态内容 质量等级 1级2级3级 （上下部咬边） t <3.6 不允许单独，孤立的， 短的允许 孤立的，短允 许a w 0.2+ 0.05 t >3.6 不允许 单独，孤立的， 短的允a<0.5 单独,孤立的，短的允许a w 1.0 或0.1t t>3.6（末端咬边）单独，孤立的， 短的允许 a w 0.2 单独，孤立的， 短的允许a w 0.5 单独，孤立的， 短的允许a w 1.0 或者a w 0.1t 末端切口 部分的平 滑过度 不视为咬 边 超出标准 的必须返 修 备注 3）焊缝表面气孔

焊接质量判定标准

焊接质量判定标准 Document number：BGCG-0857-BTDO-0089-2022

焊接质量判定标准 编制： 审核： 批准： 生效日期： 受控标识处：

分发号： 发布日期：2012年6月28日实施日期：2012年6月28日 目的 为满足焊接质量检查需要，制定本标准。本标准规定了电阻焊、二氧化碳气体保护焊焊接质量检验的标准。 适用范围 适用于焊接车间焊接质量控制。 引用标准 GM4488M《AUTOMOTIVE RESISTANCE SPOT WELDS-STEEL》 定义 焊接强度：是指对焊缝（熔核）及其周围母材热影响区组织的抗拉性能和屈服性能的可靠性评价。 破坏检验：指将工具插入焊接部件直到零部件彻底分离，通过检查焊缝尺寸大小，以确定焊缝的可靠性。 直观检查：是指通过目视观察的方法，检查焊缝的数量、位置和外观成型质量。无损凿试：指将凿子敲入（或敲击）焊接工件，当整个工件变形达到焊点拉长而焊缝无断裂或损坏的一种试验方法。 电阻焊 焊接类型 一个焊点类型是指将两个零件焊在一起的一行，一列或一组焊点，如改变了零件组合（如在同一行，同一列，同一组中有两层和三层组合情况），那么将视为不同类型。如果一行，一列或一组焊点组合被另一类型或无焊接区打断，则应视为两个或更多的类型。 点焊的划分 分关键焊点、一般焊点两类。 关键焊点：其适用于对整车功能有很大影响或极易造成整车结构性破坏的分总成件。关键焊点要求100%合格。 一般焊点：适用于对整车性能没有影响或不会整车结构性破坏的分总成件。主要是为了改善用户的乘坐舒适性。 外观质量 以下10种焊点被认为是不可接受焊点： 虚焊（代号L）

焊接质量检验标准.

XX 机械制造有限公司 焊接质量检验标准 1.目的 通过正确定义焊接质量的检验标准，保证员工在焊接、检验过程中制造出合格的产品。 2.范围 适用于焊接车间。 3.工作程序 焊接质量标准根据生产制造现场工艺实际情况，可采用边界样本目视化来清楚地分辨出焊接质量是否符合要求。 3.1电阻点焊焊点不合格质量的界定和CO 2气体保护焊焊点、焊缝不合格质量的界定。 3.1.1以下8 种电阻焊点被认为是不可接受的，界定为不合格质量： 3.1.1.1虚焊（无熔核或者熔核的尺寸小于4mm ）焊点，代号为L 。 3.1.1.2沿着焊点周围有裂纹的焊点，代号为C 。 3.1.1.3烧穿，代号为B 。 3.1.1.4边缘焊点（不包括钢板所有边缘部分的焊点），代号为E 。 3.1.1.5位置偏差的焊点（与标准焊点位置的距离超过10mm ），代号P 。 3.1.1.6钢板变形超过25度的焊点，代号为D 。

3.1.1.7压痕过深的焊点（材料厚度减少50%），代号为I 。 3.1.1.8漏焊，代号为M 。 3.1.2以下 10种CO 2气体保护焊焊点、焊缝被认为是不可接受的，界定为不合格质量 : 3.1.2.2焊缝金属裂纹； 3.1.2.2夹杂(焊缝中夹杂着除母材和焊丝外的物质或氧化物)； 3.1.2.3气孔（焊逢中产生气孔）； 3.1.2.4咬边； 3.1.2.5未熔合；

3.1.2.9飞溅。 3.12.10飞溅，焊缝堆积过高，焊缝不连续 3.1.3以下4个凸点焊螺母的焊接质量是3个是可接受的，1个是不可接受的。 3.1.4以下凸点焊螺母加CO2保护焊是可接受的， 界定为合格质量。

焊缝外观质量检验标准

焊缝外观质量检验标准 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-

1.目的 指导焊工及焊接检验人员工作，确保焊接质量。 2.适用范围 本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。 3.焊接部外观检查项目 3.1 焊接缺陷：

3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。 3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。 3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。 3.1.4未焊透：焊接时接头根部未完全熔透的现象。 3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。 3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。 3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。 3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。 3.2焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。 3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。

3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。 3.4 焊缝打磨。 焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。 4.Ⅰ、Ⅱ级焊缝的划分。 4.1掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。 4.4不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。 5.检验方法。 5.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。检验方法包括以下三种：5.1.1 肉眼观察。 5.1.2可使用放大镜检验，放大倍数应以五倍为限。 5.2复合缺陷的判定以最差的级别判定。 5.3缺陷判定后应作好标识，标明缺陷性质。 5.4标明的缺陷必须返工，缺陷返工后应重新对缺陷位置进行检验。 6、检验标准（单位为mm）
