摆动液压马达的工作原理

图4-4(a)是单叶片摆动马达。若从油口Ⅰ通入高压油，叶片2作逆时针摆动，低压力从油口Ⅱ排出。因叶片与输出轴连在一起，帮输出轴摆动同时输出转矩、克服负载。

此类摆动马达的工作压力小于10MPa，摆动角度小于280°。由于径向力不平衡，叶片和壳体、叶片和挡块之间密封困难，限制了其工作压力的进一步提高，从而也限制了输出转矩的进一步提高。

摆动液压马达的工作原理

摆动缸液压马达的工作原理

图4-4(b)是双叶片式摆动马达。在径向尺寸和工作压力相同的条件下，分别是单叶片式摆动马达输出转矩的2倍，但回转角度要相应减少，双叶片式摆动马达的回转角度一般小于120°。

叶片摆动马达的总效率η=70%～95%，对单叶片摆动马达来说。

设其机械效率为1，出口背压为零，则它的输出转矩：

式中：P为单叶片摆动马达的进口压力；B为叶片宽度；R1为叶片轴外半径，叶片内半径；R2为叶片外半径。

液压机的工作原理共篇.doc

★液压机的工作原理_共10篇范文一：液压机工作原理液压机工作原理【目的和要求】认识液压机的工作原理，加深对帕斯卡定律的理解。【仪器和器材】大小不同的注射器各一个，支架，砝码若干。【实验方法】用大小不同的注射器按图1．29－1装置起来，在注射器里注入适量的水（不宜太多，以防活塞脱出）。先在大活塞上放一重物，大活塞被压下去，小活塞被顶上来。然后在小活塞上放一个明显轻一些的重物，就有可能阻止小活塞上升，使活塞平衡，甚至可以看到大活塞上的重物竟被举了起来。观察大小活塞上力的大小，得知加在小活塞上一个不大的力，通过密闭液体，在大活塞上就能产生一个很大的力，从而加深对帕斯卡定律的认识，掌握液压机的工作原理。【注意事项】图1．29－1实验对掌握液压机的原理，有较强的直观性，做好这一实验必须注意以下几点：注射器的选择：最好选用容量较大的灌肠用（或兽用）注射器，两只的容量相差较大为好。注射器的润滑：为了减小摩擦，提高演示效果，注射器内壁可涂少许牙膏，并多次来回往复拉动。灌水时筒内不要留有空气。活塞上端的面积较小，凸凹不平，为了使活塞顶端稳定地托住重物，可分别在活塞顶端用环氧树脂（或502等其他快干胶）粘一圆片或套上一圆铁片。砝

码要放在正中间。注射器要竖直安装，不要倾斜。在演示了“小力胜大力”的基础上，可进一步进行半定量演示，研究大小砝码质量之比（应包括活塞质量）和大小活塞的截面积之比。注射器的截面积S，可以用刻度尺量出注射器上全部刻度线之间的长度L，去除注射器的容积V，得出即S＝V／L。也可以利用游标卡尺或刻度尺及内卡钳测出注射器的内径d，根据公式S＝πd2／4算出。考虑到活塞与筒壁间有摩擦，选取重物时，应使大小砝码质量之比稍少于两注射器活塞截面之比，处理得当可以发现两者基本上相同，从而归纳得出液压机的原理。【参考资料】图1．29－3所示的装置也可演示液压机原理。取一个较大的透明塑料瓶或玻璃瓶（去底）用胶管与一玻璃管（上接漏斗）相连，倒入染色水，两容器水面相平（原理后面讲）。将煤油分别慢慢注入瓶和管中，煤油都浮于水面，只有当玻璃管中煤油柱的高度与瓶中煤油层的厚度相等时，两边的水面又相平。这表明细管中少量的煤油能够顶起瓶中大量的煤油，同样说明了液压机原理。编者提示：本小实验可辅以“力学”部分的物理实验教学，以此培养和提高学生的实验能力和素养。 2003-06-01选自：《初中物理演示实验》范文二：液压机的工作原理液压机的工作原理液压机简介: 也压机由主机及控制机构两大部分组成。液压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下,通过泵和油缸及各种液

各种液压缸工作原理及结构分析(动画演示)

各种液压缸工作原理及结构分析（动画演示）什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。(1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。(3)螺纹式连接，有

外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。(5)焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。液压缸的基本作用形式：标准双作用：动力行程在两个方向并且用于大多数应用场合：单作用缸：当仅在一个方向需要推力时，可以采用一个单作用缸；双杆缸：当在活塞两侧需要相等的排量时，或者当把一个负载连接于每端在机械有利时采用，附加端可以用来安装操作行程开关等的凸轮．弹簧回程单作用缸：通常限于用来保持和夹紧的很小的短行程缸。容纳回程弹簧所需要的长度使得它们在需要长行程时很讨厌；柱塞式单作用缸：仅有一个流体腔，这种类型的缸通常竖直安装，负载重置使缸内缩，他们又是被成为“排量缸”，并且对长行程是实用的；多级伸缩缸：最多可带4个套简，收拢长度比标准缸短．有单作用或双作用，它们与标准缸相比是比较贵的，通常用于安装空间较小但需要较大行程的场合，串联缸：一个串联缸足由两个同轴安装的缸组成的，两个缸的活塞由一个公共活塞杆链接，在两缸之前设置杆密封件以便使每个缸都能双作用，当安装宽度或高度受限制时．串联

对于液压油缸的基本认识

对于液压油缸的基本认识液压油缸是将液压能转变为机械能的、做直线往复运动(摆动缸做摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。 1、液压缸的工作原理液压缸一般有两个油腔，每个油腔中都通有液压油，液压缸工作依靠帕斯卡原理（静压传递原理：在密闭容器内，施加于静止液体上的压力将以等值同时传递到液体各点）。当液压缸两腔通有不同压力的液压油时，其活塞两个受压面承受的液体压力总和（矢量和）输出一个力，这个力克服负载力使液压缸活塞杆伸出或缩回。图一液压缸工作原理以图一为例，当液压缸左腔通高压油时，活塞左侧受压力，油腔油液通油箱，活塞右侧不受压力，则此时活塞左侧所受压力与负载相等（油压由液体压缩提供，即负载力提供压力）。用公式表达如下式中 p————液压缸左腔油压； 1 A————液压缸活塞左侧受压面积； 1 p————液压缸油腔油压； 2 A————液压缸活塞右侧受压面积； 1 F————负载力 2、液压缸的常见结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

图二液压缸结构图上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。 3、液压缸的分类液压缸分为单作用液压缸、双作用液压缸、组合液压缸和摆动液压缸。单作用缸又分为柱塞式液压缸、单活塞杆液压缸、双活塞杆液压缸和伸缩液压缸。双作用液压缸分为单活塞杆液压缸、双活塞杆液压缸、伸缩液压缸。组合液压缸分为弹簧复位液压缸、串联液压缸、增压缸、齿条传动液压缸。摆动液压缸：输出轴直接输出扭矩，其往复回转的角度小于360°，也称摆动马达。表1 液压缸的分类 4、液压缸的应用液压传动在各类机械行业中的应用非常广泛，甚至达到“非液压不可实现”的地步，常见的应用范围有： A、工程机械：挖掘机、装载机、推土机、压路机、铲运机； B、超重运输机械：汽车吊、港口龙门吊、装载机械、皮带运输机； C、矿山机械：凿石机、开掘机、开采机、破碎机、提升机、液压

升降机液压缸系统工作原理

升降机液压缸系统工作原理作为物流机械被广泛使用的液压升降机，其结构原理和工作特点值得研究。液压升降机携带物品和升降机台工作件上升，液压缸提供动力，即液压缸输出势能可以转化成能源，并进行工作台工件的下降，其潜在的能量将被释放。这种潜力不能有效地回收利用，将导致能源浪费。这种能量废物是不小的电梯，但负载显着提升高度所需的频率，工作模式是非常令人印象深刻答：对于这种模型，储能装置在液压系统的设计表下降，以释放潜在的能量储存起来，并在用于消费减少徒劳上升的，更高的能量利润效率，并在同一时间，以达到系统运行平稳，安全性，可靠性工作目的。在本文中，实现能量回收的液压升降机比较蓄能器液压系统的变化，分析和恢复潜力到设计中。用两个液压缸补充能量回收概述可以辅助缸回收定量方法液压系统如所示，而现在它的工作原理，过程和特性进行了分析和讨论。该系统由主，辅液压缸，泵站和控制阀。表是主缸活塞杆增加或减少使用，根据工件放置在表未显示。增加重量的两个，两缸有杆腔的辅助缸的活塞杆使用辅助缸液压能量回收系统单路连接管，管道连接到液压控制，配有两个相反的集阀门，从两缸有杆腔的控制电路，；缸系列；三换向阀用于控制两缸的操作和反向线的方向，如使表玫瑰，阀设置的权位，泵排出的液压油通过单向阀，控制阀和阀右室副油箱杆的燃料供应，先导式止回阀打开后，副油箱无杆腔的液压油通过流体控制单，流阀进入主缸无杆腔主缸有杆腔在液压油阀的权利，两通阀右位在这种情况下，两三个单向阀在左边，在液压阀年液压和气动力的作用，在右位和节流阀流回油箱，从离开辅助缸活塞杆驾驶的体重下降，而主缸活塞杆带动工作台上升。这个过程就相当于与重新潜力，通过表。如替补下降阀门的左侧位置，液压泵出院后单向液压油阀，控制阀和阀位离开主缸杆腔油，操作员控制止回阀被打开，使主缸杆腔液机油压力先导式单向阀，流入副油箱无杆腔离开辅助缸有杆腔的液压油通过阀。两两通阀，右位在这一点上，两三个单向阀右位和节流阀流回油箱，所以主缸活活塞杆带动工作台下降，而辅助缸活塞杆驱动体重上升。其工作原理是：在下降工作平台进行工作重速度太快，一侧的阀门控制流体压力比低到足以克服弹簧力，阀芯位是留下来切断主油箱或辅助帮助通过油缸有杆腔和油箱，溢流阀背压阀回油箱，增加回报流体阻力，减少液压缸保护作用的速度。当需求急剧下降，电气，液压阀阀电磁通电，利用电磁力阀门核心右位，切换回沥青。为了便于制造和安装，应使用同规格主缸和辅助帮助缸重量重量可调，其重量应大于表表负载的重量总和的一半。两个液压缸补充能量回收的方法，以提高设立一个辅助的液压缸和一个更大的重量，结构的升降机趋势复杂和繁琐，生产成本，液压系统的结构也更复杂的应用是有限的。累加器来实现能量回收为了克服这些缺点，应用范围不断扩大，设计使用累加器液压系统的恢复潜力。原有系统的能量回收理由：电梯下降，使液体在液压缸下腔行并存储到累加器的机械势能转换成液压能；工作台再次上升到液压泵油相当于系统采用液压系统蓄能器回收潜力设置压力罐，减少液压泵，口油压力差的电机，降低了功耗再次上升液压泵以节省能源。提起唯一的运动，在垂直方向，减少可以利用重力的优势来实现，以简化液压缸的结构，降低制造成本，使用单作用气缸，平行的两缸，液压缸的长度缩短，使这台机器设计紧凑，易于安装，使用两个伸缩液压缸；部系统采用限压变量叶片泵和速度控制阀组成的体积-节流调速回路来调整升降机液压缸速度，以提高效率；两个四通电磁阀控制液压缸侧的运动由负载可变排量泵的工作压力溢流阀用于限制最大工作压力的安全阀系统的系统；分流-集流阀两个升降机液压缸同

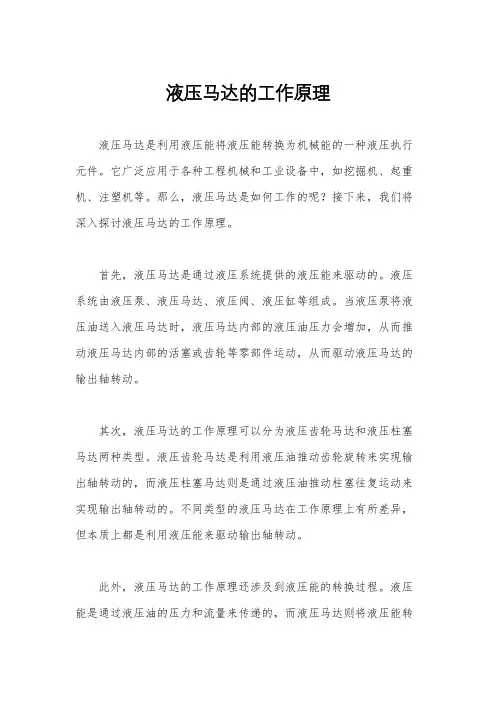

液压马达的工作原理

液压马达工作原理一、液压马达的特点及分类液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。例如： 1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。 2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。 3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。 4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。 5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。 6.液压马达必须具有较大的起动扭矩。所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。液压马达按其额定转速分为高速和低速两大类，额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。通常高速液压马达的输出转矩不大(仅几十牛·米到几百牛·米)，所以又称为高速小转矩液压马达。高速液压马达的基本型式是径向柱塞式，例如单作用曲轴连杆式、液压平衡式和多作用内曲线式等。此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式。低速液压马达的主要特点是排量大、体积大、转速低(有时可达每分种几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大(可达几千牛顿·米到几万牛顿·米)，所以又称为低速大转矩液压马达。液压马达也可按其结构类型来分，可以分为齿轮式、叶片式、柱塞式和其他型式。二、液压马达的性能参数液压马达的性能参数很多。下面是液压马达的主要性能参数： 1.排量、流量和容积效率习惯上将马达的轴每转一周，按几何尺寸计算所进入的液体容积，称为马达的排量V，有时称之为几何排量、理论排量，即不考虑泄漏损失时的排量。液压马达的排量表示出其工作容腔的大小，它是一个重要的参数。因为液压马达在工作中输出的转矩大小是由负载转矩决定的。但是，推动同样大小的负载，工作容腔大的马达的压力要低于工作容腔小的马达的压力，所以说工作容腔的大小是液压马达工作能力的主要标志，也就是说，排量的大小是液压马达工作能力的重要标志。根据液压动力元件的工作原理可知，马达转速n、理论流量q i与排量V之间具有下列关系

液压机机工作原理

编辑本段（一）组成四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。[1] （二）用途该液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。四柱液压机具有独立的动力机构和电器系统，采用按钮集中控制，可实现调整、手动及半自动三种操作方式。（三）特点机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。液压机简介（又名：油压机）利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。水压机机产生的总压力较大，常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。模锻水压机

要用模具，而自由锻水压机不用模具。我国制造的第一台万吨水压机就是自由锻造水压机。工作原理四柱液压机[2]的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。安全操作 1、液压机操作者必须经过培训，掌握设备性能和操作技术后，才能独立作业。 2、作业前，应先清理模具上的各种杂物，擦净液压机杆上任何污物。 3、液压机安装模具必须在断电情况下进行，禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上。 4、装好上下模具对中，调整好模具间隙，不允许单边偏离中心，确认固定好后模具再试压。 5、液压机工作前首先启动设备空转5分钟，同时检查油箱油位是否足够、油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象。深圳油压机 TM系列引 6、开动设备试压，检查压力是否达到工作压力，设备动作是否正常可靠，有无泄露现象。 7、调整工作压力，但不应超过设备额定压力的90%，试压一件工件，检验合格后再生产。 8、对于不同的液压机型材及工件，压装、校正时，应随时调整压机的工作压力和施压、保压次数与时间，并保证不损坏模具和工件。 9、机体压板上下滑动时，严禁将手和头部伸进压板、模具工作部位。 10、严禁在施压同时，对工作进行敲击、拉伸、焊割、压弯、扭曲等作业。 11、液压机压机周边不得抽烟、焊割、动火，不得存放易燃、易爆物品。做好防火措施。 12、液压机工作完毕，应切断电源、将压机液压杆擦试干净，加好润滑油，将模具、工件清理干净，摆放整齐维护保养

齿条式摆动缸的原理

齿条式摆动缸的原理：是将液压缸的往复运动通过齿条带动齿轮，转化成齿轮轴的正反向摆动旋转，同时将往复缸的推力转化成齿轮轴的输出扭矩。由于齿轮轴的摆动角度与齿条的长度成正比，因此齿轮轴的摆角可以任意选择，并能大于360o 叶片式摆动缸的特点：就是它内部一段固定的装置，也就是所谓的叶片。一个叶片段牢牢地固定在外壳上，活塞部分则牢牢地固定在驱动轴上。叶片式摆动缸设计上非常紧凑。尽管如此，它的最大旋转角度仍可达到270度。叶片式摆动缸经常用于伺服回转台蓄能器有两种用途。①当低速运动时载荷需要的流量小于液压泵流量，液压泵多余的流量储入蓄能器，当载荷要求流量大于液压泵流量时，液体从蓄能器放出来，以补液压泵流量之不足。②当停机但仍需维持一定压力时，可以停止液压泵而由蓄能器补偿系统的泄漏，以保持系统的压力。蓄能器也可用来吸收液压泵的压力脉动或吸收系统中产生的液压冲击压力,蓄能器按加载方式可分为弹簧式、重锤式和气体式电液动换向阀的先导阀为何选用“Y”型机能？：先导阀中位时（不工作时）进油口封住，不会引起控制压力的降低，第二，先导阀两个工作油口与主阀阀芯两端控制腔相通，并和油箱相通，使控制腔卸荷，主阀阀芯在两端弹簧力作用下回到中位。如果选用其它机能（如O、M型），先导阀中位时，主阀两端控制油路切断，两腔封闭，不能保证主阀芯回到中位，直动式溢流阀的弹簧腔不和回油腔接通的现象：节流阀起不到节流作用，液压泵输出的液压油全部经节流阀进入液压缸，改变节流阀节流口的大小只是改变啦液流流经节流阀的压力值，节流口小，流速快，节流口大流速慢，总的流量不变，液压缸的运动速度不变，若此时压力缸的负载很大，吃过泵的最大允许压力，会导致泵的损坏液压冲击的定义危害如何消除：液压系统在突然启动、停机、变速或换向时，阀口突然关闭或动作突然停止，由于流动液体和运动部件惯性的作用，使系统内瞬时形成很高的峰值压力，这种现象就称之为液压冲击、液压系统中的很多元部件如管道、仪表等会因受到过高的液压冲击力而遭到破坏，液压系统的可靠性和稳定性也会受到液压冲击的影响，还能引起液压系统升温，产生振动和噪声以及连接件松动漏油，使压力阀的调整压力（设定值）发生改变，减弱方法：在确保换向阀工作周期的前提下，应尽可能地减慢换向阀的关闭或开启进、回油口的速度，在换向阀未完全关闭关减慢液体的流速，设置储能器，加大管道通径缩短管道的长度采用橡胶管吸收液压冲击的能量、溢流阀作用：定压溢流作用稳压作用系统卸荷作用安全保护作用定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加一般溢流阀接反了不起溢流作用,系统压力不断升高,超过规定压力,损坏终端液压元件,顺序阀也一样,接反了不起顺序作用,只起在顺序阀前端的作用而已齿轮泵困油：液压齿轮泵是由一对互相啮合的齿轮组成,通过齿轮在旋转时齿的啮合与分离形成容积的变化而吸油和压油.当齿轮啮合后,啮合的两齿间的液压油由于齿的封闭无法排出而形成困油现象.齿轮泵困油现象的危害：使闭死容积中的压力急剧升高，使轴承受到很大的附加载荷，同时产生功率损失及液体发烧等不良现象；溶解于液体中的空气便析生产气愤泡，产气愤蚀现象，引起振动和噪声。消除困油现象：在齿轮泵的侧板上或浮动轴套上开卸荷槽。非对称式，必需保证在任何时候都不能使吸油腔与压油腔相互串通；这样的齿轮泵不能反转节流阀与溢流阀有什么区别？：节流阀：是一个最简单又最基本的流量控制阀，其实质相当于一个可变的节流口。溢流阀：控制信号来源是进口，并保持进口的压力近似恒定不变，出口接油箱，溢流阀在常态下阀口是常闭的。回油节流调速回路和进油节流调速回路的区别：1，对于回油节流调速回路，由于液压缸的回油腔中存在一定背压，因而能承受一定负值负载，而进油节流调速回路，在负值负载作用下活塞的运动会因

液压缸设计

第一章液压系统设计 1.1液压系统分析 1.1.1 液压缸动作过程 3150KN热压成型机液压系统属于中高压液压系统，涉及快慢速切换、多级调压、保压补压等多个典型的液压回路。工作过程为电机启动滑块快速下行滑块慢速下行保压预卸滑块慢速回程滑块快速回程推拉缸推出推拉缸拉回循环结束。按液压机床类型初选液压缸的工作压力为28Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。1.1.2液压系统设计参数（1）合模力；（2）最大液压压28Mp；（3）主缸行程700㎜；（4）主缸速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s。 1.1.2分析负载（一）外负载压制过程中产生的最大压力，即合模力。（二）惯性负载设活塞杆的总质量m＝100Kg，取△t＝0.25s (三)阻力负载活塞杆竖直方向的自重活塞杆质量m≈1000Kg，同时设活塞杆所受的径向力等于重力。静摩擦阻力动摩擦阻力由此得出液压缸在各个工作阶段的负载如表****所示。

表*** 液压缸在各个工作阶段的负载F 工况负载组成负载值F工况负载组成负载值F 启动981保压3150×103加速537补压3150×103快速491快退+G10301按上表绘制负载图如图***所示。 F/N v/mm·s-1 537 491 981 38 4.85 0 l/mm 0 l/mm -491 -981 -38 由已知速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s和液压缸行程s=700mm，绘制简略速度图，如图***所示。 1.2确定执行元件主要参数 1.2.1 液压缸的计算（一）液压缸承受的合模力为3150KN，最大压力p1=28Mp。鉴于整个工作过程要完成快进、快退以及慢进、慢退，因此液压缸选用单活塞杆式的。在液压缸活塞往复运动速度有要求的情况下，活塞杆直径d根据液压缸工作压力选取。由合模力和负载计算液压缸的面积。将这些直径按GB/T 2348—2001以及液压缸标准圆整成就近标准值，得:

液压转动原理

概述叉车液压系统原理图液压由于其传动力量大，易于传递及配置，在工业、民用行业应用广泛。液压系统的执行元件液压缸和液压马达的作用是将液体的压力能转换为机械能，而获得需要的直线往复运动或回转运动。在各部件制造中，对密封性、耐久性有很高的技术要求，目前在液压部件制造中已广泛采用——滚压工艺，很好的解决了圆度、粗糙度的问题。特别是液压缸制造中广泛应用。液压的定义及组成一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。液压软管、高压球阀、意图奇的快速接头、卡套式管接头、焊接式管接头、高压软管。它是由两个大小不同的液缸组成的，在液缸里充满水或油。充水的叫“水压机”；充油的称“油压机”。两个液缸里各有一个可以滑动的活塞，如果在小活塞上加一定值的压力，根据帕斯卡定律，小活塞将这一压力通过液体的压力传递给大活塞，将大活塞顶上去。设小活塞的横截面积是S1，加在小活塞上的向下的压力是F1。于是，小活塞对液体的压强为P=F1/SI，能够大小不变地被液体向各个方向传递”。大活塞所受到的压强必然也等于P。若大活塞的横截面积是S2，压强P在大活塞上所产生的向上的压力F2=PxS2，截面积是小活塞横截面积的倍数。从上式知，在小活塞上加一较小的力，则在大活塞上会得到很大

液压马达分类与原理

创作编号： BG7531400019813488897SX 创作者：别如克* 液压马达分类与原理（一）液压马达分类（二）齿轮马达的工作原理图2-12为外啮合齿轮马达的工作原理图。图中I为输出扭矩的齿轮，B为空转齿轮，当高压油输入马达高压腔时，处于高压腔的所有齿轮均受到压力油的作用(如中箭头所示，凡是齿轮两侧面受力平衡的部分均未画出)，其中互相啮合的两个齿的齿面，只有一部分处于高压腔。设啮合点c到两个齿轮齿根的距离分别为阿a和b，由于a 和b均小于齿高h，因此两个齿轮上就各作用一个使它们产生转矩的作用力pB(h—a)和pB(h—b)。这里p代表输入油压力，B代表齿宽。在这两个力的作用下，两个齿轮按图示方向旋转，由扭矩输出轴输出扭矩。随着齿轮的旋转，油液被带到低压腔排出。图2-12 啮合齿轮马达的工作原理图齿轮马达的结构与齿轮泵相似，但是内于马达的使用要求与泵不同，二者是有区别的。例如；为适应正反转要求，马达内部结构以及进出油道都具有对称性，并且有单独的泄漏油管，将轴承部分泄漏的油液引到壳体外面去，而不能向泵那样由内部引入低压腔。这是因为马达低压腔油液是由齿轮挤出来的，所以低压腔压力稍高于大气压。若将泄漏油液由马达内部引到低压腔，则所有与泄漏油道相连部分均承受回油压力，而使轴端密封容易损坏。 (三)叶片马达的工作原理图2-13为叶片马达的工作原理图。当压力为p的油液从进油口进入叶片1和叶片3之间时，叶片2因两面均受液压油的作用，所以不产生转矩。叶片1和叶片3的一侧作用高压油，另一侧作用低压油．并且叶片3伸出的面积大于叶片1伸出的面积，因此使转子产生顺时针方向的转矩。同样，当压力油进入叶片5和叶片7之间时，叶片

8液压马达的工作原理

河北机电职业技术学院备课记录No9-1 序号9 日期200811.10 班级数控0402 课题§3.1第一节液压马达 §3.2第二节液压缸重点与难点重点： 1.液压马达的工作原理难点： 2.液压缸的类型和特点教师魏志强2008 年11月1日一引入复习：（5分钟） 1.单作用叶片泵工作原理 2.限压式变量叶片泵工作原理二正课第三章液压执行元件第一节液压马达一、液压马达的特点及分类液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。例如： 1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。 2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。 3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。 4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。 5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。 6.液压马达必须具有较大的起动扭矩。所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。液压马达按其额定转速分为高速和低速两大类，额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。通常高速液压马达的输出

液压缸的工作原理是

https://www.360docs.net/doc/313769575.html,/yykj/onlinelearn/lesson/bysheji/ZSWJ/11_2.HTM 控制元件液压缸的工作原理是:先说它的最基本5个部件,1-缸筒和缸盖2-活塞和活塞杆3-密封装置4-缓冲装置5-排气装置。每种缸的工作原来几乎都是相似的,拿一个手动千斤顶来说,千斤顶其实也就是个最简单的油缸了.通过手动增压秆(液压手动泵)使液压油经过一个单项阀进入油缸,这时进入油缸的液压油因为单项阀的原因不能再倒退回来,逼迫缸杆向上,然后在做工继续使液压油不断进入液压缸,就这样不断上上升,要降的时候就打开液压阀,使液压油回到油箱.这个是最简单的工作原理,其他的都在这个基础上改进的。液压系统安装、调试、保养（2）时间：2004-12-27 点击数：771 四、液压管道的安装要求液压管道安装是液压设备安装的一项主要工程。管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一。 l 布管设计和配管时都应先根据液压原理图，对所需连接的组件、液压元件、管接头、法兰作一个通盘的考虑。 l 管道的敷设排列和走向应整齐一致，层次分明。尽量采用水平或垂直布管，水平管道的不平行度应≤2/1000；垂直管道的不垂直度应≤2/400。用水平仪检测。

l 平行或交*的管系之间，应有10mm以上的空隙。 l 管道的配置必须使管道、液压阀和其它元件装卸、维修方便。系统中任何一段管道或元件应尽量能自由拆装而不影响其它元件。 l 配管时必须使管道有一定的刚性和抗振动能力。应适当配置管道支架和管夹。弯曲的管子应在起弯点附近设支架或管夹。管道不得与支架或管夹直接焊接。 l 管道的重量不应由阀、泵及其它液压元件和辅件承受；也不应由管道支承较重的元件重量。 l 较长的管道必须考虑有效措施以防止温度变化使管子伸缩而引起的应力。 l 使用的管道材质必须有明确的原始依据材料，对于材质不明的管子不允许使用。 l 液压系统管子直径在50mm以下的可用砂轮切割机切割。直径50mm以上的管子一般应采用机械加工方法切割。如用气割，则必须用机械加工方法车去因气割形成的组织变化部分，同时可车出焊接坡口。除回油管外，压力由管道不允许用滚轮式挤压切割器切割。管子切割表面必须平整，去除毛刺、氧化皮、熔渣等。切口表面与管子轴线应垂直。 l 一条管路由多段管段与配套件组成时应依次逐段接管，完成一段，组装后，再配置其后一段，以避免一次焊完产生累积误差。

液压缩管机的结构及其工作原理

液压缩管机的结构及其工作原理 1液压缩管机的结构 1.1液压缩管机的主机结构本设计为径向压块压缩式缩管机设计，所以主要介绍径向压块压缩式缩管机的结构。该缩管机主机和液压系统设计为集中组装箱体式结构，在箱体上留有可与液压站管路相连的胶管管接头插孔。箱体内可存放备用模具、常用工具及其它零配件等。图2.1为主机结构图。该缩管机的主机为液压缸1，锥套8和活塞杆5用背帽6联接为一体，冲块9和中心套10用螺母与后定位板11联为一体，工作时液压系统的高压液体从口进入活塞腔，推动活塞杆向外伸出，通过锥套8的内锥面压迫冲块的外锥面，使模具弹性径向收缩，压缩金属接头使其产生一定量的径向塑性变形，达到金属接头与液压胶管相连接的目的。反向油口供油时，活塞杆回缩，锥套解除对冲块的压缩，冲块因弹簧弹性恢复，完成接头的一个压接循环。图2.1液压缩管机的主机结构图 1-外缸体； 2-活塞杆；3-定位伴；4-缸套；5-活塞杆；6-背帽； 7-定位栓；8-锥套；9-冲块；10-中心套；11-定位板；12-螺帽 *****************************************************************************

1.2缩管机的液压系统为便于说明其液压系统，将其液压系统中的工作元件—主机，用机构简图的形式表示出来。图2.2为该缩管机的工作原理及液压系统图。缩管机由主机和液压站2部分组成，其中主机由缸体1，活塞杆2.锥套3及冲块5等构成；液压站由液泵9、过滤器11和液箱12等组成。为适应井下工作面作业的配套要求，液压站设计初选齿轮泵站提供液压动力。也可根据现场作业情况，匹配其他液压站。[8] 图２.２缩管机工作原理与液压系统图 1-外缸体； 2-活塞杆；3-锥套；4-管接头；5-冲块；6-液压胶管； 7-操作阀；8-压力表；9-溢流阀；10-油泵；11-滤油器；12-油箱；13-电动机 *****************************************************************************

液压传动的工作原理和液压系统由哪些部分组成

液压传动的工作原理和液压系统由哪些部分组成? 答：(1)液压传动的工作原理如图所示的磨床工作台液压传动原理图，液压泵3由电动机带动，从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6，换向阀6的阀芯有不同的工作位置(图中有三个工作位置)，因此通路情况不同，当阀芯处于中间位置时，阀口P．A、B．T互不相通．通向液压缸的油路被堵死，液压缸不通压力油，所以工作台停止不动；若将阀芯向右推（右端工作位置），这时阀口P和A，B和T相通，压力油经P口流人换向阀6，经A口流入液压缸8的左腔，活塞9在液压缸左腔压力油的推动下带动工作台10向右移动；液压缸右腔的油液通过换向阀6的b口流入到换向阀6，又经回油口T流回油箱1；若将换向阀6的阀芯向左推(左端工作位置)，活塞带动工作台向左移动；因此换向阀6的工作位置不同的，就能不断改变压力油的通路，使液压缸不断换向，以实现工作台所需要的往复运动。根据加工要求的不同，工作台的移动速度可通过节流阀4来调节，利用改变节流阀开口的大小来调节通过节流阀的流量，以控制工作台的运动速度。工作台运动时，由于工作情况不同，要克服的阻力也不同，不同的阻力都是由液压泵输出油液的压力能来克服的，系统的压力可通过溢流阀5调节。当系统中的油压升高到梢高于溢流阀的调定压力时，溢流阀上的钢球被顶开，油液经溢流阀排回油箱。这时油压不再升高，维持定值。为保持油液的浦洁，设置有过滤器，将油液中的污物杂质去掉，使系统工作正常。总之，液压传动的工作原理是利用液体的压力能来传递动力的；利用执行元件将液体的压力能转换为机械能，驱动工作部件运动。液正系统工作，必须对油液压力、流量、方向进行控制与调节，以满足工作部件在力、速度和方向上的要求。（2）液压系统的组成一个完整的液压系统主要由以下五部分组成； 1）动力装置它供给液压系统压力，并将电动机输出的机械能转换为油液的压力能，从而推动整个液压系统工作．如图中液压泵3就是动力装置，将油液从油箱1中吸人，再输送给系统． 2）执行元件；它包括液压缸和液压马达，用以将液体的压力能转换为机械能，以驱动工作部件运动；图中8是液压缸，在压力油的推动下，带动磨床工作台做直线运动； 3)控制调节装置包括各种阀类，如压力阀、流量阀和方向阀等．用来控制液压系统的液体压力、流量(流速)，和液流的方向，以保证执行元件完成预期的工作运动．图中5是溢流阀，用来控制系统的压力；4是节流阀，用来凋节进入液压缸的流量，从而控制工作台的运动速

液压摆动缸应用领域.

液压摆动缸应用领域液压螺旋摆动缸是一个装配紧密的配件，它在很小的空间里运用液压集合了非常高的扭矩。尽管动力很高但是他们仍然可以精确容易地控制，HKS摆动缸已经成功地应用在了几乎所有要求有限旋转运动且要大扭矩的领域。为了达到有效可靠的功能，就需要有高制造精度。缸内部被完好的保护起来可以完全防尘防污防潮。这一精度伴随着结实密封良好的外壳，可以让缸承受达350巴的工作压力。摆动缸也可以用于非常恶劣的条件下，地下及海平面2300米以液压螺旋摆动缸是一个装配紧密的配件，它在很小的空间里运用液压集合了非常高的扭矩。尽管动力很高但是他们仍然可以精确容易地控制，HKS摆动缸已经成功地应用在了几乎所有要求有限旋转运动且要大扭矩的领域。为了达到有效可靠的功能，就需要有高制造精度。缸内部被完好的保护起来可以完全防尘防污防潮。这一精度伴随着结实密封良好的外壳，可以让缸承受达350巴的工作压力。摆动缸也可以用于非常恶劣的条件下，地下及海平面2300米以下的地方。举一个例子，在俄罗斯原子能潜艇“Kursk”号打捞期间使用了224个摆动缸从而将其举出海平面，即此促使海难救援安全执行。摆动缸甚至被运用到了要求高清洁度和卫生保健的药品和食品加工工业。基于摆动缸的小身材，强力和可靠性不可能被感知到。最强大的HKS摆动缸可将20辆大众Golf轿车从一边转到另一边。这一设计是建立在带有多重螺旋齿轮的系统之上的。通过多重螺旋齿轮将活塞的直线运动转化成旋转运动。活塞的直线运动越长，旋转运动就越大。主要特点：内部采用螺旋结构，外型尺寸小，输出扭矩大。 18 种系列尺寸，最高扭矩至250,000 Nm 。标准工作压力21Mpa，最大至32Mpa。每个系列尺寸都有4 种转角: 90°,180°,270°和360° 摆动精度，回转间隙可降低至10分最大可实现摆动角度1500度的螺旋摆动缸,超过此范围的也可以制造，但又是一种全新设计方案。双平键驱动轴或花键轴（DIN 5480）驱动轴上的双重密封

液压阻尼器工作原理

液压阻尼器是上世纪70年代发展起来的一种对速度反应灵敏的减振装置，它借助特殊结构阀门控制液压缸活塞移动以抑制管道或设备周期性载荷和冲击载荷影响。其主要用于防止管道或设备因地震、水锤、汽锤、风载、安全阀排汽及其它冲击载荷所造成的破坏。液压阻尼器的工作过程可以用“刚柔相济”来描述，在管道或设备正常热膨胀时能随之缓慢移动，此时其几乎没有阻尼力，此时表现为“柔”；在载荷瞬变时液压阻尼器的阀门被激活，此时其产生出与振动力同样大小的反向阻力，扼制管道或设备产生较大的振动，减少振幅，从而起到保护管道或设备的作用，此时表现为“刚”。液压阻尼器是一种速度敏感性的装置。当由力所引起的运动超过允许速度时，阻尼器将锁定、带载，并将速度限制在一个叫做闭锁后速度或渗漏率(bleed rate)的速度值。因此，测试液压阻尼器时，所感兴趣的参数如下：为额定载荷下的闭锁速度(lock-up velocity)、闭锁后速度或渗漏率、等值弹簧刚度(Stiffness)。 ?正常工况下活塞杆速度V＜闭锁速度V闭，对管道的作用力很小，f低≤ 1~2％FN； ?当发生瞬间冲击载荷时，V增大达到V闭时，液压油推动阀芯，使阀芯克服弹簧力关闭，液压油只能从阻尼小孔（节流阀）流过，形成阻尼力FN，使阻尼器闭锁。从而实现减振、抗振动的目的。 ?对于抗安全阀排汽型阻尼器，由于阀芯不设阻尼小孔，液压介质无法流动，因此，闭锁后速度V闭后=0。从而实现阻尼器对管道的持续拉力。液压阻尼器的应用场合液压阻尼器可广泛应用于核电、火电、钢铁、石化等各行业。液压阻尼器可以保护的对象，常见的有：管道系统、主泵、重要的阀、重要压力容器、汽轮机、主承梁等。液压阻尼器可保护设备免受以下工况事故的破坏：内部工况事故：水锤、汽锤安全阀排汽主汽门快速关闭锅炉爆炸破管等外部工况事故：

液压泵、液压缸、液压马达工作原理及应用

液压传动液压泵、液压马达、液压缸摘要：液压泵、液压马达、液压缸是液压系统中几个关键的元件，了解它们的工作原理、区别及其应用，对掌握液压传动至关重要。关键词：液压泵、液压马达、液压缸 Hydraulic Hydraulic pumps, hydraulic motors, hydraulic cylinders SHI Ya-bo（Chongqing Three Gorges University, Chongqing Wanzhou 404000）Abstract:The hydraulic pump, hydraulic motor, hydraulic cylinder is a hydraulic system of several key components, to understand how they work, the difference and its application, to control the hydraulic drive is essential. Keywords: hydraulic pumps, hydraulic motors, hydraulic cylinders 液压系统（英文名称为hydraulic system）以液压油为工作介质，利用液压油的压力能并通过控制阀门等附件操纵液压执行机构工作的整套装置。一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。与机械传动、电气传动相比，液压传动具有①液压传动的各种元件，可以根据需要方便、灵活地来布置；②重量轻、体积小、运动惯性小、反应速度快；③操纵控制方便，可实现大范围的无级调速（调速范围达2000：1）；④可自动实现过载保护；⑤一般采用矿物油作为工作介质，相对运动面可自行润滑，使用寿命长；⑥很容易实现直线运动；⑦很容易实现机器的自动化，当采用电液联合控制后，不仅可实现更高程度的自动控制过程，而且可以实现遥控等优点。下面主要介绍液压系统中常用的液压泵、液压马达、液压缸的工作原理、区别及应用。液压泵、液压马达及液压缸的工作原理 1.液压泵液压泵（hydraulic pump）是一种能量转换装置，它把驱动它的原动机（一般为为电动机）的机械能转换成输出送到系统中去的油液的压力能。液压泵分类：（1）按其在每转一转所能输出（所需输入）油液体积可否调节分成定量泵和变量泵。（2）按结构分为齿轮式、叶片式、和柱塞式三大类。工作原理：依靠密闭工作容积改变实现吸、压液体，从而将机械能转化为液压能 1.1 分类详述
