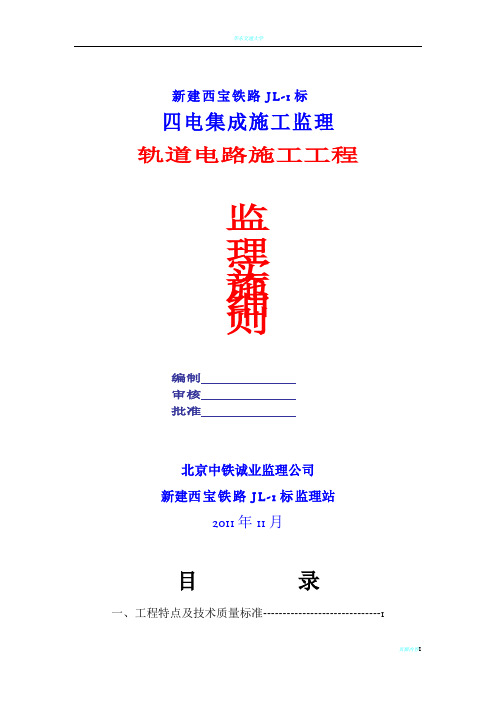

轨道电路安装工程监理实施细则

新建西宝铁路JL-1标

四电集成施工监理

轨道电路施工工程

监

理

实

施

细

则

编制

审核

批准

中铁诚业监理公司

新建西宝铁路JL-1标监理站

2011年11月

目录

一、工程特点及技术质量标准------------------------------1

1.1轨道电路施工工程的特点 -------------------------------1

1.2技术质量标准------------------------------------------1

二、监理细则的编制依据及说明-----------------------------1

2.1编制依据----------------------------------------------1

2.2编制说明----------------------------------------------2

三、监理工作围及重点-----------------------------------2

3.1监理工作围------------------------------------------2

3.2监理工作的重点--------------------------------------- 3

四、监理工作流程图---------------------------------------4

五、监理工作控制目标、要点及监控手段---------------------5

5.1监控目标----------------------------------------------5 5.2 控制要点---------------------------------------------6

5.3监控手段----------------------------------------------8

六、监理工作方法和措施-----------------------------------11

七、旁站具体部位及工序------------------------------------12

一、工程特点及技术质量标准

1.1轨道电路工程的特点

1.1.1轨道电路的作用

轨道电路是以铁道线路的两根钢轨为导体，并用引接线连接信号电源和接收设备所构成的电气回路。轨道电路是铁路信号系统的基础环节，是信号联锁系统室外的重要部分，它可以自动检测列车、车辆的位置，并控制信号机显示；它可以把地面信号传送给机车，从而控制列车安全运行。

1.1.2、1轨道电路的基本构成

轨道电路实际上是用两根钢轨作为线路，再加上路旁设备、扼流变压器、轨道变压器、轨道绝缘、防雷补偿电容及继电器等所构成。

1.1.3轨道电路施工工程的特点

1）轨道电路安装工程多属室外施工，受外界环境影响大；

2）轨道电路安装工程涉及器件多，安装调试技术较复杂。

1.2技术质量标准

轨道电路工程施工依据的技术质量标准是《中华人民国行业标准>TB10756-2010 J1152-2011“高速铁路信号工程施工质量验收标准”》中的“7 轨道电路”部分。

二、监理细则的编制依据和说明

2.1编制依据

1、已批准的监理规划；

2、已批准的施工组织设计；

3、审核通过的设计文件；

4、《中华人民国行业标准>TB10756-2010 J1152-2011“高速铁路信号工程施工质量验收标准”》，简称“验标”；

5、铁道部建设管理司下发的“铁路信号工程施工作业要点示卡片”，简称“作业示”；

6、中华人民国国家标准GB50319-2000<<建设工程监理规>>，简称“监理规”；

7、中华人民国行业标准TB10402-2007 J269-2007《铁路建设工程监理规》，简称“铁路监理规”；

8、《铁路建设监理工作标准化指导书》信号工程分册，简称“信号标准化指导书”。

2.2编制说明

1、以下细则中涉及上述依据和技术质量标准时均可依其“简称”编写。

2、本细则在施工过程中按照实际情况可适当修改。

三、监理工作围及重点

3.1监理工作围

本工程监理工作围是西宝客专JL-1标段中，即西宝客专西至凌南站（含凌南站）间的DK500+130-DK560+993.5段，共计60.86公里轨道电路设备的安装、配线、检测、调试和开通。

3.2监理工作的重点

3.2.1施工准备阶段

1）施工组织设计、施工方案等有关资料的审签，按照“安全第一、质量第一”的原则，重点审查其针对性、可操作性及科学性；

2）拟进场的轨道电路检测或调试仪器、仪表资料的审查，重点审查仪器、仪表的性能、测试围、精度和是否有法定计量部门出具的鉴定证书；

3）施工单位管理和作业人员的培训资料、、上岗证的审查；

4）施工单位安全、质量管理体系及制度的审查；

5）分包单位资质材料的审查。

3.2.2施工阶段

1）要求施工单位认真做好作业技术交底,明确做什么、谁来做及如何做、作业标准和完成时间等；

2）进场施工设备、仪器、仪表的审验，重点审验是否和报验的资料一致；

3）严格检验进场的扼流变压器、补偿电容等轨道电路设备、电缆材料、附件等，重点检查设备、材料的型号、规格、数量、出厂合格证、技术说明书等；

4）轨旁设备、补偿电容的安装，按照验标7.2-3检验；

5）轨道绝缘、轨道连接线和扼流变压器的安装，按照验标7.3-6检验；

6）轨道电路的检测、调试；

7）有关施工资料和检测报告的审核。

施工阶段控制的难点是：补偿电容、扼流变压器的安装及轨道电路的调试。

四、监理工作流程图

依据“信号标准化指导书”、“监理规”和轨道电路设备安装施工的特点，轨道电路设备安装施工工程监理工作流程图如下图4.1所示：

五、监理工作控制目标、要点及监控手段

5.1监控目标

5.1.1实现施工全过程无人身、质量事故；

5.1.2工程施工质量全部符合“高速铁路信号工程施工质量验收标
