百分表使用注意事项

1、使用时，加紧百分表的力不能过猛，以免影响杆移动的灵活性。

2、使用时，应先对好“0”位，如果打指针“0”有偏差，可转动外圈进行调整，否则要对测量读数加以修改。

读数方法：

1、测量时,先要对“0”位，即测量与工件接触时，测量杆有一定的压缩量，大、小指针均为只想“0刻度线”。

2、小表盘1各分度值为0.01 mm毫米为测量读数。

电子数显卡尺使用说明书

使用方式及注意事项

1、使用前，松开紧固螺栓钉后方可移动尺框。

2、使用前，清洁卡尺各测量及表面

3、使用前，检查各按键是否稳定清楚。

4、在使用时，卡尺身计测量面保持清洁，避免接触水等液态。

5、使用前，当前示数不动，要更换电池。

6、不要用数据输入端口时，将端口拆下，更换电子元件。

7、显示器不能计时，要等上2-3分钟后重新装入。

河南理工大学精密机械课程设计-百分表的设计

河南理工大学精密机械课程设计设计题目：百分表的设计学院：机械与动力工程专业班级：测控08-4班学号：姓名：指导老师：李长有河南理工大学测控技术与仪器系 2011-07-01

目录一、绪论 (3) 1、课程设计的目的 (3) 2、百分表的简介 (4) 3、百分表的读数方法 (4) 4、百分表的使用方法及注意事项 (5) 1) 百分表的使用方法 (5) 2) 百分表使用的注意事项 (9) 5、百分表的设计意义 (10) 二、设计方案的确定 (11) 1、百分表的结构原理 (11) 2、百分表的工作原理 (12) 3、百分表的设计条件 (12) 4、百分表的设计要求 (13) 1) 设计要求 (13) 2) 提交的材料 (13) 三、百分表的总体设计和及主要部件的设计 (14) 1、百分表的总体功能设计 (14) 1) 模数及齿数的设计 (14) 2) 传动与显示原理 (15) 2、百分表主要部件的设计 (16) 1) 传动导杆和齿轮2的设计 (16) 2) 游丝的设计 (17) 3) 弹簧的设计 (19) 四、结果的分析和注意事项 (21) 1) 影响百分表测量准确度的因素 (21) 2) 表零位不得用千分尺代替标准样圈调整内径百分 (21) 3) 内径百分表的表头不能随意更换 (22) 五、设计总结 (23) 六、参考文献 (24)

百分表设计一、绪论 1、课程设计的目的 “精密机械设计基础”课程设计作为实践环节对于整个课程具有非常重要的意义。学生在这个环节中不仅是完成一项指定任务，更重要的是实际走过一个完整的设计过程。学生在课程设计中应该定位为设计者。设计者要进行方案筛选论证，要考虑装配关系，考虑结构工艺性，考虑选材。整个设计采用AutoCAD和Solid works完成，从3D 建模到2D 图纸。我们要求每人拿出至少一张可用于加工的图纸，这样的图纸，仅仅图形表达正确是远远不够的。图纸的尺寸标注要合理，要有尺寸公差和形位公差，要正确选择材料，要有技术要求。总之，通过课程设计要使学生知道，设计过程包括那些步骤，能够投放生产的加工图纸是什么样子。其目的是：（1）具体应用、巩固加深和扩大课程及有关先修课程的理论知识、生产知识，了解精密机械设计的一般设计方法和步骤，培养学生的实际设计能力，为以后进行毕业设计打下基础；（2）掌握正确的设计思想。通过课程设计使同学掌握仪表的设计思路。机械产品设计，一般其主要过程为：（接受）设计任务－（拟定）设计方案－设计计算－绘制装配图－绘制零件图。设计过程中需注意以下内容： 1）满足使用要求（功能、可靠性及精度要求） 2）注意工艺性（结构合理、简单，经济性，外观要求） 3）熟悉有关规范、标准、手册设计中涉及到的零件材料、结构等，均需按照有关标准选择；零件的尺寸、公差等亦应符合相关标准；制图也要符合一定的规范。因此在课程设计过程中要求同学学习、掌握查阅标准及使用手册的能力。

内径百分表操作指南

内径百分表使用说明书上海高致精密仪器有限公司构成： 1.百分表 2.锁紧装置 3.手柄 4.大管 5.主体 6.活动测头 7.护桥 8.可换测头表2 表3 一、产品的用途及原理内径百分表是用比较法测量内孔直径，它将测头的径内位移转移成轴向位移由百分表1显示。二、产品的主要技术指标主要技术指标见表1、表2、表3、其中活动测头有效行程以压缩0.1mm时作为起始点。

三、使用方法 1.百分表安装：把百分表1插入表架轴孔中，压缩一圈，用锁紧装置2紧固。 2.尺寸设定：根据被测工件名义尺寸，选择可换测头8，将其固定在主体5上。 3.零位调整：确定可换测头，设定内径百分表的零位。当确定可换测头时，以使被测工件的名义尺寸设定在活动测头压缩约半分有效行程的位置时为最佳。（1）用环规调整零位：将内径百分表1放入尺寸与被测工件名义尺寸相近的环规中，摆动内径百分表，在环规的轴向平面内找出最小尺寸（即内径百分表的最大示值点），转动百分表表盘使指针指示在零位。（2）用外径千分尺或量块组合调整零位：先将外径千分尺或量块组合调整到被测工件的名义尺寸，再将内径百分表放入千分尺或量块组合寻找最小尺寸（即内径百分表的最大示值点），转移表盘，使指针指示在零位。注：建议采用环规调零。 4.测量时将内径百分表插入被测孔中，沿轴向前后摆动，找出轴向的平面的最小尺寸（即内径百分表的最大示值点），即为孔的实际尺寸偏离名义尺寸的数值。 5.使用后，擦净凉干，测量面和配合处涂防锈油，并放入包装盒中。四、注意事项 1.护桥两翼轮已经过校验并固定，更换成拆装时需重新校验，以免影响定中心精度。 2.轻拿轻放，避免导向装置、测量面与尖利物相碰击。

百分表的结构和使用方法

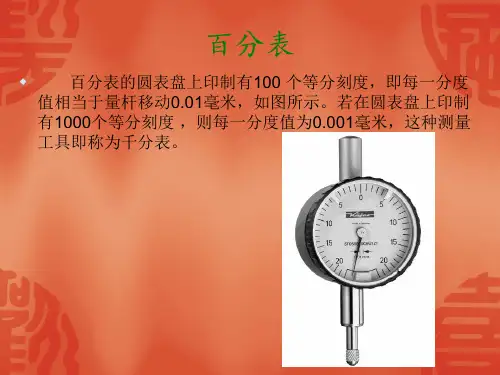

百分表利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。若在圆表盘上印制有200个或100个等分刻度，则每一分度值为0.001毫米或0.002毫米，这种测量工具即称为千分表。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。目录 ?百分表结构原理 ?百分表的读数方法 ?百分表使用和注意事项 ?百分表使用方法百分表结构原理 ?百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。

图1百分表及传动原理百分表的读数方法 ?百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。百分表使用和注意事项 ?（1）百分表的使用百分表常装在表架上使用，如图2所示。图2百分表表架图3百分表应用举例

百分表的正确使用

百分表的正确使用百分表是利用机械结构将测杆的直线移动，经过齿条齿轮传动放大，转变为指针在圆刻度盘上的角位移，并由刻度盘进行了读数的指示式量具，常用的刻度值为0.01mm，百分表不能单独使用，通过表架将其夹持后使用。它不仅用于测量，还可以用于某些机械设备的定位读数装置。 1、习惯养成 ①、百分表检查 a、检查外观检查表蒙是否透明，不允许有破裂和脱落现象，后封盖要封的严密，测量杆、测头、装夹套筒等活动部位不得有锈迹，表圈转动应平稳，静止要要可靠。 b、检查指针灵敏度推动测量杆，测量杆的上下移动应平稳，灵活，无卡住现象，指针与表盘不得有摩擦现象，字盘无晃动现象。 c、检查稳定性推动侧杆n次，观察指针是否回到原位，其允许误差不大于±0.003mm。2、正确的测量方法（内径百分表）内径百分表测量孔径是一种相对的测量方法。测量前应根据被测孔径的尺寸大小，在千分尺或环规上调整好尺寸后才能进行测量。所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差。它的测量范围分为：10～18、18～35、35～50、50～100、100～160、160～250、250～450。 ①、准备过程 a、首先根据被测孔径的公称尺寸，选择内径百分表的测量范围。 b、把百分表的装夹套筒擦净，小心地装进表架的弹性卡头中，并使表的指针转过半圈左右（0.5mm），俗称“压表”，用锁母紧固弹性卡头，将百分表锁住。注意，拧紧锁母时，用力适中，以防止将百分表的套筒卡变形。 c、根据被测孔径的公称尺寸，选取一个相应尺寸的可换测头，并装到表杆上，其伸出的长度可以调节，用卡尺调整到两测头（活动测量头）之间的长度尺寸比被测孔径的公称尺寸大0.5mm左右，并紧固可换测头。 d、根据被测量尺寸，选取校对环规，（当没环规时，也可以用外径千分尺）校对百分表的“0”位。校对“0”位的方法分别将测头、定位护桥和环规的工作面擦净后用手按动几次活动测头，检查百分表的灵敏度和示值变动量。符合要求时即可进行校对“0”位操作。用左手握住表杆手柄部位，右手按下定位护桥，把活动测头压下，放入环规内。活动测头放入环规后，前后摆动手并将固定侧头压入校对环规内，并摆动几次找出指针的拐点（即百分表指针旋转方向变化的那一点），转动百分表刻度盘，使“0”线与指针的“拐点”处重合。然后再摆动几次表杆，以确定“0”位是否已校队准确。 ②、测量操作测量时，操作内径百分表的方法与校对其“0”位的方法相同，把测头放入被测孔内后（注：用左手指将活动测量头压下，放入被测孔内），轻轻前后摆动几次，观察指针的拐点位置。如果指针恰好在“0”位处拐回，则说明被测孔径与校对环规的孔径相等，当指针顺时针（俗称：升表）方向转动超过“0”位时，

百分表的具体使用方法

百分表的具体使用方法百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表的构造主要由3个部件组成:表体部分、传动系统、读数装置。正由于如此，他其实就是固定在你要测量的物体（一般都是旋转的规则物体，比如圆柱体）上，然后固定好表，旋转，如果物体是规则的，而且固定的位置准确，偏差应该为0，使用时比如加工物体，一般在一个限度内的偏差都是可以容忍的，，就是误差了。。。因为事实上你很难实现让他偏差为0 百分表的工作原理就是：“将被测尺寸通过测杆微小的上升，下降，因而转动内部的大齿轮，显示于表上。单位为0.01mm。也就是说当表上的读数为50个空格的时候，读数也就是50，那么实际测值就是“0.01*50=0.5”，单位为毫米。” 百分表上都有标注，一般是0.01mm，即1丝. 百分表一般用来测量TABLE 的平行度和平面度的精度,它有一个磁性座,首先将它固定在一个可移动的BEAM上,将表针归0,将表头轻触要测的边或平台上,移动BEAM,看表针的变化,是否在规定的精度内,不行则调之,再测之.反复测到OK为止是检测联轴器的径向跳动吧,见简图. 固定百分表的支架(该片联轴器不转),把待测的一片沿圆周8等分画线;读取每等分处的百分表数据,以此来修正安装精度. 百分表不可以平放测试,道理很简单:百公表的测试杆须保持垂直,才能让其自如复位.如果平放的话,容易导致测试杆因重力作用而变形弯曲,在测试时会出现卡点问题,直接影响测试精度铁路专用量具轨距尺检定器上的百分表就是平放测量被测件的。对于白分表而言。个人认为是可以平放检查的。但大多数情况下是垂直使用。因为百分表精度为0.01。由于平放而产生的重力误差完全可以忽略不计，而且表本身也具备平放测量的功能。在我原来的公司，百分表千分表检查产品内径时都是平放的。而且我做过对比实验，完全没有问题！百分表在测量时可以任何方向放置（包括斜向、平向甚至倒过来放置），它的内部结构已保证了它在各个方向上测量的精度不受影响。当然，测量时尽量把百分表的测杆与被测量表面垂直放置。百分表使用前应该是先调零，或者是先调一整数，以便于测跳动时对照，分表的测量方式是比较测量！先找一个基准值X（已知尺寸物体如标准件、块规等），对好指针位置！最好调零！再比较待测物体的尺寸！大或者小多少Y！那么物体尺寸=X+Y 百分表是用来测量零件尺寸的一个测量工具,有杠杆式和磁座式两类,杠杆式用来测孔径,后者用来测表面跳动或不平度.表面上有一个该度表,分为一百格,而指针走动一周,表的触头正好移动1mm,因此叫百分表.至于怎么用,很简单,先将百分调零位,然后将触头置于待测的工件内,即可读出这个零件的直径了.

百分表设计书

百分表的设计测控技术与仪器摘要百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。构造主要包括示数装置、传动系统、消除空回装置、产生测力装置、导轨、支承、限动器和联接等。本文则是针对这些方面进行分析计算，试验测试，设计出一款性能良好的百分表。主题词百分表设计传动系统齿轮模数导杆 1设计任务设计一种钟表式百分表，在分析样图和参考图的基础上，进行结构方案的比较和选择。包括示数装置、传动系统、消除空回装置、产生测力装置、导轨、支承、限动器和联接等。然后进行总体布局、设计计算，绘制草图和正式图，编写说明书。具体要求如下： 1）设计一个满足使用要求（功能、可靠性及精度）的百分表。 2）注意百分表的加工工艺、安装工艺性（结构合理、简单，经济性，外观要求） 3）熟悉有关规范、标准、手册。设计中涉及到的零件材料、结构等，均需按照有关标准选择；零件的尺寸、公差等亦应符合相关标准；制图也要符合一定的规范。在课程设计过程中要求学习、掌握查阅标准及使用手册的能力。

2 结构设计百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等。分度值为0.01mm,测量范围为0-3、0-5、0-10、0-20、0-50mm。这里设计的百分表是利用齿轮齿条的传动来实现测微的，测量范围为0—20mm。百分比的最主要设计部件是齿轮齿条，根据所要求设计百分表的尺寸大小和百分表的精度要求，首先选择齿轮的模数大小，综合考虑齿轮的直径，确定各个齿轮的齿数。同时还要根据齿轮加工不发生切齿的最小齿数要求来决定是否对每个齿轮进行变位。其次，要对游丝进行精心的设计。百分表的游丝是用来保持齿轮传动的有效解除，防止齿轮啮合时不发生空回，从而保证测量的准确度。另外，也需要对弹簧进行优化设计。弹簧为拉伸弹簧，在测量时保证导杆与被测工件的紧密接触，因此弹簧安装时要有一定的初始拉力。百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。总体大小为：表盘直径6cm，表体高度12cm。

百分表的结构及读数方法(图解)

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。在学习百分表的读数前，必须对百分表的结构有所掌握。掌握了结构后，那读数就不难理解了。百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。下面来列图，逐步理解百分表的读数方法：例1：

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm 例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm 例3：

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm 例四：

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm 例五：

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm 例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm 例七：

百分表设计说明书

钟表式百分表的设计说明百分表背景英文：【Dial Indicators】利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。一、设计要求：设计钟表式百分表

具体技术指标要求如下： 1.分度值：0.01mm 2.测量范围：0~10mm 3.外线尺寸直径：φ50~φ60 4.使用环境：车间现场（要求防尘、防油、防震、防噪） 5.测杆应移动平衡、灵活、无卡住现象 6.其余按照国家标准二、设计任务： 1.提出设计方案 2.给出装配结构示意图（A1号图纸） 3.给出2张零件图（A4号图纸） 4.给出设计说明书三、设计目的：本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。其目的是： 1.训练同学们独立思考、独立运用。独立设计的能力，掌握百分表的具体原理，强化掌握平时学到的理论知识 2.扩大同学们的知识面，提高对知识的应用能力 3.培养同学们的创新能力 4.加强同学们的团队合作精神百分表结构图

四、设计步骤： 1.去实验室观察百分表结构 2.小组人员分工，去图书馆借书，在网上搜索相关资料，然后大家一起分析资料，对百分表的功能和结构有了初步的认识 3. 讨论创新方案经过大家集思广益，我们小组提出了两点比较大的创新： ?去掉测杆的防转槽，直接在表盘的内表面开槽，从而使百分表结构更简单 ?给百分表增加锁紧结构，在每次测量结束后可以锁紧测杆，方便读数然后经过与老师和同学们的热烈讨论，并且认真考虑了百分表的使用方法和使用环境，决定取消锁紧结构。只采用在表盘上开槽的改进方案。 4. 确定设计方案 5. 计算数据 6.绘制正式设计装配图（用AUTOCAD软件绘制，A1号图纸） 7.绘制零件图（手绘，A4号图纸） 8. 完善百分表设计说明书五、百分表工作原理分析：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等。百分表通常由测头、量杆、i弹簧、齿条、齿轮、游丝、圆表盘及指针等组成

精密机械设计百分表设计说明书

精密机械设计课程设计精密机械设计课程设计说明书测控技术与仪器系 2012.9 设计题目：0～6mm百分表的设计学院：工业制造学院专业班级：测控技术与仪器2010级1班姓名：罗然富学号： 201010114123 指导教师：乔水明日期： 2012.9

任务书 1 目的本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。其目的是：（1）巩固《精密机械设计》课程所学内容，综合运用所学课程的知识进行设计，培养分析和解决实际工程问题的能力；（2）学习仪器结构设计的一般方法和步骤，提高机械设计水平，树立正确的设计思想；（3）扩大知识范围，学会运用各类技术资料，包括技术标准、手册等。 2 任务设计一种钟式百分表，在分析样图和参考图的基础上，进行结构方案的比较和选择。包括示数装置、传动装置、消除空回装置、产生测力装置、导轨、支承、限动器和联接等。然后进行总体布局、设计计算，绘制草图和正式图，编写说明书。 3 要求工作量（1）设计装配图一张（1#），按照装配图要求标出必要的尺寸要求和技术要求，列出零件的明细表；（2）零件图2张；（3）说明书一份（15～20页）。 4 时间安排（1）总学时约80学时，分配如下：（2）分析样图（样机），比较方案：2学时；（3）计算与绘制草图：36学时；（4）绘制正式装配图：16学时；（5）绘制零件图：8学时；（6）书写说明书及答辩准备：10学时；（7）答辩：8学时。

摘要百分表的英文名称是Dial Indicators ，是由美国的B·C。艾姆斯于1890年制成的，百分表通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是利用齿条齿轮或杠杆齿轮传动，将测杆的微小直线位移经齿轮放大，变为指针的角位移的计量器具，主要用于测量制件的尺寸和形状、位置误差以及小位移的长度测量等。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。若在圆表盘上印制有200个或100个等分刻度，则每一分度值为0.001毫米或0.002毫米，这种测量工具即称为千分表[1]。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。百分表的结构较简单，易于制造和维修，由于它的传动机构是齿轮系，故外廓尺寸小、重量轻、传动机构惰性小、传动比较大、可采用圆周刻度，并且有较大的测量范围，不仅能作比较测量，也能作绝对测量。由于上述一些优点，百分表在工厂中应用极广。它的缺点是回程误差较大，精度提高受到本身结构的限制，不易做精度很高的测量工作。百分表按外形大小分为普通型、小型及小型端面百分表三种。测量范围有0~2、0~3、0~5、和0~10毫米。在特殊情况下，测量范围还有0~20和0~30毫米两种。精度分为0、1、2级。而本次设计采用0~6毫米的测量范围。百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

杠杆百分表的使用操作方法

杠杆百分表的使用操作方法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

的使用操作方法杠杆百分表的使用操作方法有哪些?下面成都川量工具有限公司的小编为您介绍：杠杆百分表是利用杆杆齿轮传动将测杆的直线位移变为指针的角位移的计量器具。主要用于比较测量和产品形位误差的测量。一、使用前检查： 1、检查相互作用：轻轻移动测杆，表针应有较大位移，指针与表盘应无摩擦，测杆、指针无卡阻或跳动。 2、检查测头：测头应为光洁圆弧面。 3、检查稳定性：轻轻拨动几次测头，松开后指针均应回到原位。 4、沿测杆安装轴的轴线方向拨动测杆，测杆无明显晃动，指针位移应不大于0.5个分度。二、读数方法：读数时眼睛要垂直于表针，防止偏视造成读数误差。测量时，观察指针转过的刻度数目，乘以分度值得出测量尺寸。三、正确使用： 1、将表固定在表座或表架上，稳定可靠。

2、调整表的测杆轴线垂直于被测尺寸线。对于平面工件，测杆轴线应平行于被测平面;对圆柱形工件，测杆的轴线要与过被测母线的相切面平行，否则会产生很大的误差。 3、测量前调零位。比较测量用对比物(量块)做零位基准。形位误差测量用工件做零位基准。调零位时，先使测头与基准面接触，压测头到量程的中间位置，转动刻度盘使0线与指针对齐，然后反复测量同一位置2-3次后检查指针是否仍与0线对齐，如不齐则重调。 4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。显着凹凸的工件不用杠杆表测量。 5、不要使杠杆表突然撞击到工件上，也不可强烈震动、敲打杠杆表。 6、测量时注意表的测量范围，不要使测头位移超出量程。 7、不使测杆做过多无效的运动，否则会加快零件磨损，使表失去应有精度。 8、当测杆移动发生阻滞时，须送计量室处理。四、维护与保养： 1、使表远离液体，不使冷却液、切削液、水或油与表接触。

百分表的使用

【课题名称】用百分表测量工件【教学目标与要求】一．知识目标了解百分表测量的范围。二．能力目标能够应用百分表测量工件。三．素质目标会根据图样正确使用百分表，并能准确测量出工件的实际尺寸。四．教学要求了解百分表的结构、原理，并能正确使用百分表。【教学重点】熟悉百分表的使用方法。【难点分析】百分表的使用方法。【分析学生】对于结构和原理学生比较容易理解，正确掌握使用方法只能通过实践的训练才能逐步熟练，不能急于求成。【教学设计思路】讲授、演示并做好课堂训练相结合，使学生有初步的理解，为实训项目和切实掌握好各种量具的使用打好基础。

【教学安排】 2学时，熟悉量具的使用方法要在实训中逐步得到提高。教师先讲授、后演示，学生再课堂练习。【教学过程】一. 复习旧课 1.深度百分尺主要用于测量什么？ 2.深度百分尺的读数范围是多大？二、导入新课用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的测量工具是什么？三、讲授新课 1. 百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。车间里经常使用的是百分表，因此，本节主要是介绍百分表。百分表的外形如图5-1所示。8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻

内径百分表操作方法

内径百分表内径百分表是将侧头的直线位移变为指针的角位移的计量器具用比较测量。测量或检验两件的内孔、深孔直径。用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为±0.015mm。为此，使用时应当经常的在专用环规或百分尺上校对尺寸(习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100格，即指针每转一圈为1mm。用途常用于形状和位置误差以及小位移的长度测量。分度值为0.01mm,测量范围为0-3、0-5、0-10mm。组成及原理百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表的构造主要

由3个部件组成：表体部分、传动系统、读数装置。利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。若在圆表盘上印制有200个或 100个等分刻度，则每一分度值为0.001毫米或0.002毫米，这种测量工具即称为千分表。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。使用前检查 1. 检查表头的相互作用和稳定性。 2. 检查活动测头和可换测头表面光洁,连接稳固。读数方法百分表的主体大指针和大表盘中，大指针移动一小格为1%毫米，既常说的1道；正下方有个小指针和小表盘，每格代表一毫米；表的外圈可以转动，用来调整表盘0位。测量孔径,孔轴向的最小尺寸为其直径,测量平面间的尺寸,任意方向内均最小的尺寸为平面间的测量尺寸。百分表测量读数加上零位尺寸即为测量数据。正确使用： 1. 把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。 2. 选取并安装可换测头,紧固。

数控课程设计说明书

数控加工课程设计说明书一、分析零件图纸，确定总体加工方案（一）、图纸分析：该图是一复杂轴类零件，零件部分地方较为复杂，部分加工精度较高，采用数控车削加上钻削、滚齿、插齿综合完成。该零件由外圆柱面、孔、倒角、内齿轮，齿轮轴、槽、阶梯组成。其中零件最大外径为19mm,长度为104mm.选择毛坯尺寸为114x22mm的棒料。（二）、精度等级、表面粗糙度分析：考虑到左右两端齿轮齿面粗糙度1.6，滚齿机滚齿后要倒角磨齿；外圆表面粗糙度要求最高为0.8，尺寸精度也易于达到，所以外圆精车即可达到要求。同轴度及各圆跳度都要求要装夹次数减少。所以，外圆以两顶尖定位，一次装夹完成粗精加工。为满足同轴度要求，打孔时应夹外径为13.9的外圆。（三）、材料和热处理分析：零件材料为31CrMoV9是齿轮钢，预备热处理为调质，回火温度600℃——630℃。最终热处理为渗氮，HV900。（四）、总体方案：先对毛坯预备热处理（调质处理）；用数控车床粗精车两端面打中心孔，再以两中心孔定位，粗车外圆轮廓，精车右端外圆轮廓，切槽。再以外径为13.9的槽定位，粗精车左端外圆，钻铰孔、镗孔割内槽；最后再滚齿，插齿；最终热处理，再上磨齿机进行磨齿；完成整个零件的加工。二、确定加工工艺方案（一）装夹方式及量具选择：数控车床夹具使用三爪卡盘自动定心夹具及顶尖；Y3150E滚齿机使用专用夹具，插齿机使用专用夹具，磨齿机使用专用夹具。量具有游标卡尺，外径千分尺，百分表。（二）加工顺序： 1.备料，下料尺寸ф22×106的棒料，预备热处理 2.车，粗精车右端面，钻中心孔 3. 粗车，夹左端外圆顶中心孔定位，粗车右端外圆各部，留单边余量0.2 4、精车，夹左端外圆顶中心孔定位，精车右端外圆各部至图纸所示。 5、切1.1mm宽的槽 6、用3.5mm切槽刀切3.5mm处，4.6mm处以及12mm处，加之外径为13.9的T型槽至图纸所示。 7、掉头夹直径12处外圆,粗精车左端端面及外圆 8、钻镗直径为9的孔 9、镗直径为12.5的孔。 10、割宽5mm的内槽。 11、钻直径5和4的顶孔。 12、铣键槽 13、滚齿机滚右端齿 14、插齿机插内齿轮。 15、倒角，倒棱 16、最终热处理 17、磨齿机磨齿

百分表原理及使用方法

百分表原理及使用方法 1．结构原理与读数方法百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。图1 百分表及传动原理 2．使用与注意事项（1）百分表的使用百分表常装在表架上使用，如图2所示。

图2百分表表架图3 百分表应用举例百分表可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等形位误差，也可用来找正工件，如图3所示。（2）注意事项 1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。 2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。 3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。 4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。 5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。 6）百分表不用时，应使测量杆处于自由状态，以免使表内弹簧失效

拐臂设计说明书

目录一、零件的分析 (2) 零件的作用 (2) 零件的工艺分析 (2) 二、工艺规程的设计 (3) 确定毛坯的制造形式 (3) 确定机械加工余量 (4) 确定毛坯尺寸 (4) 三、定位基准的选择 (5) 1.精基准的选择 (5) 2.粗基准的选择 (6) 五、工序顺序的安排 (6) 1.机械加工顺序 (6) 2.热处理工序 (7) 六、机床设备和工艺装备的选用 (7) 七、制定工艺路线 (7) 八、机械加工余量、工序尺寸及毛坯尺寸的确定 (9) 九、加工表面的切削用量和加工工时的确定 (10)

一、零件的分析零件的作用该零件主要结构由两个拐臂片和轴套组成，上面有两耳朵组成，该零件主要起扭矩、转矩的作用。零件的工艺分析拐臂在工作中承受多向交变载荷的作用，要求具有很高的强度。因此，拐臂材料一般采用高强度碳钢和合金钢；该拐臂采用铸钢ZG40Cr。调质处理，硬度为220－270HB。分析零件图可知，该零件除了主要工作表面外，其余表面加工精度都比较低，不需要高精度的机床加工，通过铣削，车削，钻床的粗加工就可以达到加工要求。主要工作表面加工精度虽然相对较高，但在正常的生产条件下，采用较经济的方法保证质量的加工出来。由此可见，该零件的工艺性较好。

拐臂共有三组加工表面 1. 57mm ?外圆的中心轴线为基准的加工表面。这一组加工表面包括：57mm ?外圆左端面、车0.03 028mm ?+-孔（工艺尺寸）、扩37mm ?孔至36mm ?及内孔口倒角 2.5C 。 2.以0.03028mm ?+-孔（工艺尺寸）的中心轴线为基准加工表面。这一组加工表面包括：57mm ?外圆右端面，扩37mm ?孔至36mm ?及内孔口倒角 2.5C 。铣上叉两平面及小圆台。铣槽宽0.209mm --。铰0.027012mm ?+-、钻孔0.15 8mm ?+-，孔倒。 3. 以0.03028mm ?+-、0.027012mm ?+-、0.15 8mm ?+-孔定位切割内齿铣两面斜边。二、工艺规程的设计确定毛坯的制造形式选择毛坯毛坯制造方法的选择，主要根据生产类型、材料的工艺性（可塑性，可锻性）及

内径百分表的使用方法及工作原理

内径百分表的使用方法及工作原理内径百分表介绍及工作原理内径百分表是内量杠杆式测量架和百分表的组合，如图1-1所示。用以测量或检验零件的内孔、深孔直径及其形状精度。内径百分表测量架的内部结构，由图1-1可见。在三通管3的一端装着活动测量头1,另一端装着可换测量头2，垂直管口一端，通过连杆4装有百分表5。活动测头1的移动，使传动杠杆7回转，通过活动杆6，推动百分表的测量杆，使百分表指针产生回转。由于杠杆7的两侧触点是等距离的，当活动测头移动1mm时，活动杆也移动1mm，推动百分表指针回转一圈。所以，活动测头的移动量，可以在百分表上读出来。两触点量具在测量内径时，不容易找正孔的直径方向，定心护桥8和弹簧9就起了一个帮助找正直径位置的作用，使内径百分表的两个测量头正好在内孔直径的两端。活动测头的测量压力由活动杆6上的弹簧控制，保证测量压力一致。内径百分表活动测头的移动量，小尺寸的只有0～1mm，大尺寸的可有0～ 3mm，它的测量范围是由更换或调整可换测头的长度来达到的。因此，每个内径百分表都附有成套的可换测头。国产内径百分表的读数值为0.01mm，测量范围有 10～18；18～35；35 ～50；50～100；100～160mm；160～250；250～450。用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为 ±0.015mm。为此，使用时应当经常的在专用环规或百分尺上校对尺寸 (习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100 格，即指针每转一圈为1mm。二内径百分表的使用方法内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位。组合时，将百分表装入连杆内，使小指针指在0～1 的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。粗加工时，最好先用游标卡尺或内卡钳测量。因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。粗加工时工件加工表面粗糙不平而测量不准确，也使测头易磨损。因此，须加以爱护和保养，精加工时再进行测量。

数控加工课程设计说明书[优秀]

数控加工课程设计说明书一、分析零件图纸,确定总体加工方案 (一)、图纸分析: 该图是一复杂轴类零件,零件部分地方较为复杂,部分加工精度较高,采用数控车削加上钻削、滚齿、插齿综合完成.该零件由外圆柱面、孔、倒角、内齿轮,齿轮轴、槽、阶梯组成.其中零件最大外径为19米米,长度为104米米.选择毛坯尺寸为114x22米米的棒料. (二)、精度等级、表面粗糙度分析: 考虑到左右两端齿轮齿面粗糙度 1.6,滚齿机滚齿后要倒角磨齿;外圆表面粗糙度要求最高为0.8,尺寸精度也易于达到,所以外圆精车即可达到要求.同轴度及各圆跳度都要求要装夹次数减少.所以,外圆以两顶尖定位,一次装夹完成粗精加工.为满足同轴度要求,打孔时应夹外径为13.9的外圆. (三)、材料和热处理分析: 零件材料为31Cr米oV9是齿轮钢,预备热处理为调质,回火温度600℃——630℃.最终热处理为渗氮,HV900. (四)、总体方案: 先对毛坯预备热处理(调质处理);用数控车床粗精车两端面打中心孔,再以两中心孔定位,粗车外圆轮廓,精车右端外圆轮廓,切槽.再以外径为13.9的槽定位,粗精车左端外圆,钻铰孔、镗孔割内槽;最后再滚齿,插齿;最终热处理,再上磨齿机进行磨齿;完成整个零件的加工. 二、确定加工工艺方案 (一)装夹方式及量具选择: 数控车床夹具使用三爪卡盘自动定心夹具及顶尖;Y3150E滚齿机使用专用夹具,插齿机使用专用夹具,磨齿机使用专用夹具. 量具有游标卡尺,外径千分尺,百分表. (二)加工顺序: 1.备料,下料尺寸ф22×106的棒料,预备热处理 2.车,粗精车右端面,钻中心孔 3. 粗车,夹左端外圆顶中心孔定位,粗车右端外圆各部,留单边余量0.2 4、精车,夹左端外圆顶中心孔定位,精车右端外圆各部至图纸所示. 5、切1.1米米宽的槽 6、用3.5米米切槽刀切3.5米米处,4.6米米处以及12米米处,加之外径为13.9的T型槽至图纸所示. 7、掉头夹直径12处外圆,粗精车左端端面及外圆 8、钻镗直径为9的孔 9、镗直径为12.5的孔. 10、割宽5米米的内槽. 11、钻直径5和4的顶孔. 12、铣键槽 13、滚齿机滚右端齿 14、插齿机插内齿轮. 15、倒角,倒棱 16、最终热处理 17、磨齿机磨齿 18、终结检验

正确使用内径百分表操作方法

内径百分表内径百分表是内量杠杆式测量架和百分表的组合，如图所示。用以测量或检验零件的内孔、深孔直径及其形状精度。内径百分表测量架的内部结构，由图可见。在三通管3的一端装着活动测量头1,另一端装着可换测量头2，垂直管口一端，通过连杆4装有百分表5。活动测头1的移动，使传动杠杆7回转，通过活动杆6，推动百分表的测量杆，使百分表指针产生回转。由于杠杆7的两侧触点是等距离的，当活动测头移动1mm 时，活动杆也移动1mm，推动百分表指针回转一圈。所以，活动测头的移动量，可以在百分表上读出来。两触点量具在测量内径时，不容易找正孔的直径方向，定心护桥8和弹簧9就起了一个帮助找正直径位置的作用，使内径百分表的两个测量头正好在内孔直径的两端。活动测头的测量压力由活动杆6上的弹簧控制，保证测量压力一致。内径百分表活动测头的移动量，小尺寸的只有0～1mm，大尺寸的可有0～3mm，它的测量范围是由更换或调整可换测头的长度来达到的。因此，每个内径百分表都附有成套的可换测头。国产内径百分表的读数值为0.01mm，测量范围有 10～18；18～35；35～50；50～100； 100～160mm；160～250；250～450。用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上

去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为±0.015mm。为此，使用时应当经常的在专用环规或百分尺上校对尺寸(习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100格，即指针每转一圈为1mm。用途常用于形状和位置误差以及小位移的长度测量。分度值为0.01mm,测量范围为0-3、0-5、0-10mm。内径百分表的使用方法内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位，如图5-19所示。组合时，将百分表装入连杆内，使小指针指在0～1 的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。粗加工时，最好先用游标卡尺或内卡钳测量。因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。粗加

精密机械设计课程设计机械式百分表说明书

一百分表简介百分表利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的大表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和千分表。其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。主要用途：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等。分度值为0.01mm,测量范围为0-3、0-5、0-10mm。测量范围：百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围,不仅能作比较测量,也能作绝对测量。二主要由三部分组成：

百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。百分表的发展趋势：数显由于传统机械式百分表由人去读表盘刻度，这样就存在读数方法和反应速度等因素带来的误差。为了克服这些缺点，百分表读数在向数字化方向发展。加快仪表的自动化是当前制造行业发展的大趋势。一般有两种方案可以采用：一种是集位移传感器(光栅、容栅、电感等)、控制、显示与存储等单元于一体的数字式百分表，另外一种就是采用机器视觉技术对机械式的模拟百分表进行自动化识读。由于带指针的模拟式百分表是很多企业特别是传统制造企业使用得非常广泛的一类，于是在已有基础上通过图像识别方法识读表盘是成本相对较低的一种方法。对于百分表的显示系统，传统的表盘显示已经远远不能满足现代生活的需要，尤其是在对测量结果的实时性要求较高的的操作中，人眼的视觉往往不能跟上表针的摆动变化。而数显式百分表多采用容栅传感器将位移量转化为可供电路测量的电压信号，然后通过单片机采集电压信号使之转换为数字信号并进行处理，最终通过液晶显示器将读数显示出来，这种显示方式更利于人们的视觉要求，另外数显式百分表内部可以设置数据存储器，将整个测量过程的数据存储起来，然后传送到计算机上进行细致的分析。三设计目标
