春学期国家开放大学建筑制图与识图实训小作业 部分参考答案

①

⑤

④ ③

1500

1800

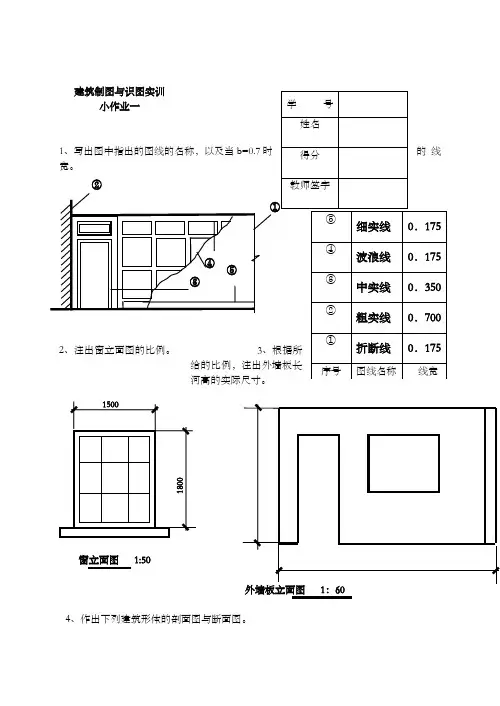

② 1 1 建筑制图与识图实训 小作业一

1、写出图中指出的图线的名称，以及当b=时的

线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。 窗

立面图 1:50

外墙板立面图 1：60

4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。

（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。 （5）补绘2-2剖面图

（6）补绘1—1、2—2、3—3断面图。 （7）补画1—1阶梯剖面图。 5、简答题

（1）土木工程制图中的图线有几种其用途有何不同

答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为

不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题

答：起止符号长度通常在2—3mm ，采用中粗实线绘制。 （3）图名有何作用在注写图名时要注意哪些规定

答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。每个视图都应注出

图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。

（4）剖面图与断面图的主要区别是什么两者又有何联系

答： 剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开

后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。均表达物体的内部结构。

（5）简化画法意义何在常用的简化画法有几种其使用条件是什么

学

号

姓名 得分

教师签字

⑤ 细实线 0．175 ④ 波浪线 0．175 ③ 中实线 0．350 ② 粗实线 0．700 ①

折断线 0．175

序号 图线名称 线宽

答：简化画法在不妨碍准物体的形状和结构表达完整，清晰的前提下，为减少画图工作量和看图方便而确定的。常用的简化画法有三种：（1）对称图形的简化画法，使用条件在对称图形的一半，画在对称的两端，且平等线在对称线两侧相等；（2）相同部分的简化画法，使用条件在物体上其有多个完全相同而连续排列的构造要求；（3）折断开图形简化画法，使用条件，较长的物体，沿长度方向的形状相同成单一规律变化。

建筑制图与识图实训

小作业二

一、填空题

1、结构是建筑物的基本部分，是用一定

的建筑材料建成的，具有足够的抵抗

能力

的空间骨架，这种骨架就是 结构 。

2、建筑结构按使用的材料不同，可分为 钢结构 、 木结构 、 混合结构和钢筋混凝土结构 。

3、钢筋混凝土是由钢筋和混凝土两种材料 复合材料。钢筋的特点是 抗拉力、抗压力强度都很高 ，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受 拉力 ，混凝土主要承受 压力 。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做 钢筋混凝土结构 。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为： 受力筋 、 箍筋 、 架立钢筋 、 分布钢筋 和 构造筋 。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为 25mm ，板和墙的保护层厚度为 10~15mm ，且不应小于受力筋的 直径 。

7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括 立面图 、 断面图 、 钢筋详图及钢筋表 。

8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：

4表示 根数 ； Ф表示 一级钢筋直径符号 ；6表示 钢筋直径 ；@表示 相等中心距符号 ；150表示 相邻钢筋中心距150mm 。

9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是 向下或向右 ，底层钢筋的画法是 向上或向左 。

10、在钢筋混凝土结构图中，钢筋的断面图例是

，无弯钩钢筋的端部图例是

或

学号 姓名 得分 教师签字

2 12

③

⑤

④

②

①

②

8@200

2 20

3 18

1

1 2 2 3

3 4

4 8@150

① 2 12

2 20

③ 2 18

②

①

2 12

2 20

3 18 2 20

2 – 2 1:m

3 – 3 1:m

4 – 4 1:m ③ 1 – 1 1:m

，无弯钩钢筋的搭接图例是

。

二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面

三、补全梁的断

面

2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表

⑧

梁立面图及成型钢筋图 1:m 钢筋表

四、简答题

1、什么是钢

筋混构图结构图 答：用钢筋混凝土

制成的板、梁、柱，桥墩和桩等组成的结构物，叫做钢筋混凝土结构。 2、简述钢筋混凝土结构中的各类钢筋的作用

(1)受力钢筋。指承受构件内拉、压应力的钢筋。其配置根据受力通过计算确定，且应满足构造要求。

(2)架立筋。架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。架立筋是按构造配置的。

编号

1 2

3

4

5

6

钢筋级别 二级

二级

二级

二级

一级

一级

直径 20mm

18mm 12mm 18mm 8mm 8mm 根数（或间距）

2

2

2

3

150

200

(3)箍筋。箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。

(4)分布筋。分布筋用于单向板、剪力墙中。单向板中的分布筋与受力筋垂直。其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。

(5)构造筋。指因构造要求及施工安装需要而配置的钢筋。如腰筋、吊筋、拉接筋等

3、钢筋端部的弯钩常用哪几种形式

答：端部的弯钩常用的两种形式：（1）带有平直部分的半圆弯钩；（2）直弯钩

4、什么是钢筋明细表

答：钢筋明细表：注明构件中各种钢筋的编号，简图，规格，长度，数量及总长等，编制施工预算，统计钢筋用料。

5、什么是钢筋详图

答：钢筋详图，对于配筋较为复杂的构件，应将各种编号的钢筋从构件中分离出来，用立面图想同的比例画成钢筋详图。

6、什么是钢屋架结构详图主要内容有哪些

答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等。

7、什么是型钢

答：型钢-------钢结构的钢材，由轧钢厂按标准规格（型号）轧制而成。

8、焊缝代号主要由哪几部分组成

答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成

9、焊缝的图形符号表示什么

答：图形符号表示焊缝截面的基本形式

建筑制图与识图实训小作业三Array

一、填空题

1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式

以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一

般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳

台、走廊、天沟、雨水管、勒脚、踢脚板等。

2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在

技术设计的基础上绘制而成的。房屋施工图分为建筑施工图、

结构施工图和设备施工图。

3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。图中已注写出该房屋的各部分建筑名称有楼梯、门窗、内外墙、地面、台阶、天窗、装饰线脚、勒脚

楼面、楼梯、基础、散水、屋面。

4、总平面图是表达新建房屋所在基地有关范围的总体布局。

它表示了新建房屋的位置、朝向以及周围环境的情况等。

5、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后 3

位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米为单位；标高都是以米为单位。

6、建筑施工图除总平面图外，还有平面图、立面图、剖面图和详图。

7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口

处的水平剖视图。它主要表示建筑物的平面形状、房间布置、内外交通联系以及墙、柱、门窗等情况。一般来说，四层房屋应分别画出 4个建筑平面图。当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。

8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示总尺寸。即指从一侧外墙边到另一侧外墙边的总长、总宽尺寸。

9、建筑立面图的图名可按墙面特征命名，也可按墙面的朝向命名，还可按建筑两端定位轴线命名。

10、标高是标注建筑物某一部位高度的一种尺寸形式。它分为建筑标高和

结构标高两种形式。

二、补图或填空

1. 画出下列常用建筑材料图例

（1）自然土壤（2）夯实土壤

（3）钢筋混凝土（4）天然石材

（5）空心砖（6）多孔材料

（7）普通砖（8）防水材料

2. 写出下列建筑材料的名称

（1）砂、灰土（2）天然石材

（3）饰面砖（4）金属

4

一

4 2

5 2

3. 画出下列常用建筑图例 P 24

（1）单扇平开门 （2）双扇弹簧门 （3）高窗 （4）平开窗

（5）墙上预留洞 （6）墙上预留槽 （7）顶层楼梯平面图 （8）二层楼梯平面图 三、解释下列符号的意义

（1详图编号（第4号详图）

详图绘在本张图纸上

（2） 详图编号（第4号详图）

详图绘在第2张图纸上 （4） 详图编号（第5号详图）

被索引图纸的图纸编号（从第2张图纸索引） 四、根据给定的平面图，完成下述问题：

1、填写平面图中的轴线编号；

2、标注尺寸；

3、标注室内标高（地面标高为零） 五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整

建筑制图

与识图实训

小

作

业四

一、填空题 1、结构施工图主要表达结构设计的内容，它是表示建筑物 各承重构件（如基础、承重墙、柱、梁板、屋架等） 的布置、形状、大小、材料、构造及其相互关系

的图样。结构施工图一般有 基础

平面图、楼层结构布置平面图、屋面结构平面图和梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图 。

学号 姓名

得分 教师签字

2、基础图一般包括基础平面图、基础断面详图和文字说明三部分。

基础平面图是表示基础未回填土前所作的水平投影的图样。它是采用剖切在建筑物底层地面±处将其剖开，移去剖切面以上的建筑物所作的水平投影图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础。

4、楼层结构平面图是采用假想沿楼面将建筑物水平剖切后所得的楼面的水平投影来表示。

5、楼层结构平面图中各承重构件的表达方法：习惯上定位轴线线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号。

6、写出下列常用构件的代号或名称：圈梁 QL 、屋架 WJ 、过梁 GL 、

雨蓬 YP 、基础梁 JL 、连系梁 LL 、阳台 YT 、预埋件 M 、楼梯板 TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。

二、简答题

1、简述建筑施工图和结构施工图的主要区别。

答：建筑施工图是代表建筑的外观尺寸，房间布置和环境，内处装修。而结构施工图是：主要建筑物的主要承重构件类形和方案，以过计算确定的各种构件的构造，尺寸，材料。

2、什么是建筑平面图

答：建筑平面图是用来表达房屋建筑的平面形状，房间布置，内外交通联系以及墙，楼，门窗等结构配件的位置，尺寸，材料和做法等内容的图样。

3、建筑平面图是怎么形成的

答：建筑平面图是房屋的水平剖面图（屋顶平面图除外），也就是假想用水平的剖切平面在窗台上方把整幢房屋剖开，移去上面部分后的正投影俯视图，习惯上称它为平面图。

4、建筑平面图的用途是什么

答：建筑平面图的用途是施工过程中房屋的定们放线、砌墙、设备安装、装修及编功能制概预算、备料等的主要依据。

5、平面图中轴线编号的原则是什么

答：水平方向的轴线自左至右用阿拉伯数字依次连续编为①，②，③，…；竖直方向自下而上用大写拉丁字母连续编为A，B，C，….，并除去I，O，Z三个字母，以免与阿拉伯数字中1，0，2三个数字混淆。

6、平面图中的尺寸标注主要包括哪些内容

答：建筑平面图标注的尺寸有外部尺寸和内部尺寸。

(1)外部尺寸在水平方向和竖直方向各标注三道。最外一道尺寸标注房屋水平方向的总长、总

宽，称为总尺寸；中间一道尺寸标注房屋的开间、进深，最里边为外墙段及门窗洞口尺寸； (2)内部尺寸，应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系，柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

7、什么是建筑立面图

答：建筑立面图是用直接正投影法，将建筑各个墙面进行投影所得到的正投影图。

8、建筑立面图的用途是什么

答：建筑立面图主要用来表达房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨篷等部分的材料和做法。

9、什么是建筑剖面图

答：建筑剖面图就是一个垂直的剖视图。

10、建筑剖面图的是如何形成的

答：假想剖切面平行于房屋的某一墙面，将整个房屋从屋顶到基础剖开，把剖切面和剖切面与观察者之间的部分移开，将剩下部分按垂直于剖切平面的方向投影而成的图样。

11、在剖面图和立面图上各自标注哪些尺寸（包括标高）

答：立面图标注尺寸：(1)竖直方向应标注建筑物的室内外地坪、门窗洞口上下口、台阶顶面、雨篷、房檐下口、屋面、墙顶等处的标高；(2)水平方向一般不注尺寸； (3)其他标注可在

适当位置用文字标出其装修。

剖面图标注尺寸：(1)竖直方向，图形外部标注三道尺寸及建筑物的室内外地坪、各层楼面、门窗的上下口及墙顶等部位的标高； (2)水平方向常标注剖到的墙、柱及剖面图两端的轴线编号及轴线间距；(3)其他标注，某些部位画上详图引索标志。

12、为什么要画详图它在表达方法上与平、立、剖面图有何区别

答：画详图目的：

房屋建筑平、立、剖面图都是用较小的比例绘制的，主要表达建筑全局性的内容，但对于房屋细部或构、配件的形状、构造关系等无法表达清楚，因此，在实际工作中，为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形，称为建筑详图或大样图。

主要表达建筑节点及建筑构，配件的形状，尺寸及做法。区别：用较大的比例画出的图形。

13、在配筋图上对钢筋怎样编号和标注尺寸

答：钢筋详图的受力筋为①号位置在梁的下方；②号为受力筋，弯起钢筋；③号钢筋为架立筋；

④号钢筋为配筋，Φ表示钢筋型号，d表示钢筋直径，＠表示相等中心距，采用引出线

标注，单位（mm），一般常用构件代号加长度。

14、基础断面详图中应标注些什么

答：应标注文字说明。

15、简述绘制平面图、立面图、剖面图的一般步骤。P64

答案：平面图的画图步骤：①画墙柱的定位轴线；②画墙厚、柱子截面，定门窗位置；③画台阶、窗台、楼梯等细部位置；④画尺寸线、标高符号；⑤检查无误后按要求加深各种曲线并标

注尺寸数字，书写文字说明。

立面图的画图步骤：①画室外地坪线、门窗洞口、檐口、屋脊等高度线，并由平面图定出门

窗孔洞位置，画墙(柱)身的轮廓线；②画勒线、台阶、窗台、屋面等各细部；③画门窗分隔、材料符号，并标注尺寸和轴线编号；④加深图线，注写尺寸和文字说明。

剖面图的画图步骤：①画室内外地平线、最外墙(柱)身的轴线和各部高度；②画墙厚、门窗

洞口及可见的主要轮廓线；③画屋面及踢脚板等细部；④加深各种图线，标注尺寸，并书写

文字说明。
