盖板涵洞施工方案
涵洞盖板方案
YK51+635涵洞盖板预制方案 一、编制依据 1、施工图设计； 2、工程合同要求及施工规范； 3、合同段总体施工组织设计； 4、本合同段工程的投标书文件、补遗书、图纸审核答疑等； 5、合同文件； 6、《公路桥涵施工技术规范》（JTG/T F50-2011）； 7、《公路工程质量检验评定标准》（JTGF80-1-2004）； 8、我单位的技术实力、设备实力、管理水平、施工能力以及施工类似工程积累的技术和管理经验。 二、编制原则 1、科学的安排施工顺序，根据现场结构物施工顺序安排，做到统筹安排。制定合理的施工组织方案，有节奏、均衡、连续的施工。 2、落实季节性施工措施，科学的安排施工项目，确保全年能连续施工。 3、认真研究招标文件和施工图设计，严格遵照招标文件有关质量、工期、安全、环保、廉政等方面的要求，以科学合理，先进而又经济适用为原则，结合工程实际编制施工工艺技术措施。 4、以优良设备确保工程质量的原则,配备先进的施工技术设备，提高机械化、标准化施工作业水平。 5、在满足施工需要的前提下，合理进行临时工程的施工布置，临时工程、临时设施布置尽量利用既有设施与道路，减少占地，保护水土，做到文明施工。 6、坚持专业化组织施工的原则，对桥涵工程的上部预制构件安排有丰富相关工程施工经验的专业队伍承担施工。
7、预制与现场结构施工进度相结合的原则,合理安排各结构预制顺序。 二、工程概况 本涵洞位于盘龙村花椒冲，与路线垂直方向夹角为30度，涵洞斜长37米，断面尺寸4×4米，进水口为直八字，出水口与挡墙相交，除现浇的梯形板外，其余涵洞采用现场预制。预制场地底板采用满堂钢管架加5×10方木上覆盖2厘米竹胶板顶面要求平整、顺直、光滑，平整度低于2毫米。满堂架布置按已批复预应力现浇箱梁支架设计布设。浇筑前按相应规范用沙袋进行预压。边模采用定性钢模。采取分段浇筑的方式，相邻两块盖板预制时错开，已预制成型的盖板和台帽端头作为下一模的边模。用1厘米厚泡沫板隔断。盖板与台身采用柔性连接，捆扎钢筋前在盖板与墙身见敷设油毛毡两层。施工生产用水提取盘龙河水使用、生活用水采用自来水。用电直接从隧道出口接出电力线路提供电力需求，并备用一台发电机组，混凝土采用集中拌合站提供。 三、主要施工器具 15KW发电机组1台；电焊机2台ZN50 型插入式振动器2台；钢模板3套，钢管架200米及配套扣件，竹胶板10块。 四、施工工序 施工准备→满堂加搭设并预压→钢筋制作及安装→安装盖板模板、验收→混凝土拌和、运输→浇筑混凝土→混凝土养生→拆模→混凝土养生。总负责人：邹昌亮，技术负责人：郭华忠，生产负责人：李志华，安全负责人：张迎华，钢筋工4人，架子工模板工4 人，起吊养生1人，电工1人，混凝土工2人 五、主要施工工艺及方法 1 施工准备
钢筋混凝土盖板涵施工方案 (1)
一、工程概况 K181+910 1-4×3m钢筋混凝土盖板涵右幅路线中心线与路线正交90°，涵长50m；K182+029 1-3×3m钢筋混凝土盖板涵右幅路线中心线与路线正交90°，涵长47m。台基础为C20混凝土，台身为C25混凝土，台帽为C30混凝土，盖板采用C30混凝土现浇。 二、材料及施工场地准备 1、施工准备：钢筋、水泥、石子、砂子必须经实验合格后方准进场使用，焊条、焊剂符合设计及产品合格证明，钢筋加工场地应平整并且用水泥硬化15cm。钢筋机械完好，运作正常；钢筋配料人员熟悉图纸，正确填写钢筋配料单。 2、钢筋操作工艺流程：钢筋清洁除锈、钢筋调直。钢筋下料、钢筋成型、半成品检验堆放。先清除钢筋表面泥土、浮锈，然后用调直机进行调直，不得有局部弯曲、死弯等，伤痕不使钢筋截面减少5%；钢筋下料时根据其编号、直径、长度和数量长短搭配，先长后短，减少接头，以节约钢材，钢筋切断保证断面平整；钢筋成型时在弯折处用石笔画出位置，校核无误后弯曲成型，尺寸符合设计及施工验收规范规定。半成品按钢筋规格、形状、使用部位分别进行堆放，并采用标识牌进行标识。 3、钢筋成品保护：按钢筋品种、规格、型号分类堆放，并且垫起离地50cm，挂号标识牌，置于钢筋棚内，防止日晒、雨淋。 三、具体施工工艺 钢筋混凝土盖板涵一般施工程序为：测量定位放样→基础开挖→基底验收、处理→基础施工→台身施工→台帽施工→盖板施工→沉降缝、防水层施工→附属工程施工。 1、测量定位放样 涵洞开工前，要对涵洞的中心位置及轴线进行定位放样，现场核对图纸所示的涵洞的位置、方向、长度、出入口高程，以及与既有沟槽、排水渠道的连接是否相符，如有不符，及时提出处理措施，报监
涵洞专项施工方案
涵洞、通道工程施工方案 一、工程概述 1、本合同段共设钢筋砼盖板涵2座、钢筋砼圆管涵2座、钢筋砼盖板通道1座。 1）K48+100 盖板涵1-2×2m, 长度60m（排水涵）； 2）K48+315 圆管涵1-φ1.5m，长度39.04m（排水涵）； 3）K49+420 盖板涵1-4×3m, 长度44.5m（人行通道）； 4）K49+463 圆管涵1-φ1.5m，长度49m（排水涵）； 5）K49+626 盖板涵1-2×2.5m，长度36m（排水涵）。 2、K48+100盖板涵为阶梯涵，分段涵底纵坡为4%，级差60。 3、涵口形式一览表 4、涵洞施工本着“尽早开工、尽早完工、以利后序”的原则组织施工，由涵洞工程队负责施工。 5、工程数量 涵洞及通道主要工程数量表
二、人员与设备配置 1、人员配备 为保证本工程的顺利实施，我项目部专门指定有项目总工程师和两名技术员组成的技术小组，专门对盖板涵工程进行技术指导。
2、施工机械 三、工程特点及施工安排 1、工程特点 ⑴K49+463圆管涵、K49+626 、K49+420盖板涵、均位于软基地段，要待软基处理完毕后方可进行开挖施工。 ⑵K48+100盖板涵，回填碎碎石土后方可施工。
⑶涵底承载力不小于200 2、施工计划及实施安排。 ⑴首期： K48+100盖板涵2007年6月10日～2007年08月25日完工。 K48+315圆管涵2007年6月25日～2007年08月15日完工。 ⑵后期（软基处理完毕后）： K49+420通道涵2007年8月05日～2007年10月20日完工。 K49+626盖板涵2007年8月15日～2007年10月20日完工。 K49+463圆管涵2007年8月25日～2007年10月25日完工。 ⑶一个涵洞施工队承担全段5座涵洞及通道的施工。 四、施工方案、工艺及施工方法 1、总体方案 基坑开挖以机械开挖为主，辅以人工修整。基坑和墙背回填与路基填筑施工同步进行。混凝土基础边侧模、涵墙侧模均采用酚醛胶木板，背肋采用方木和钢管。涵身混凝土分二次浇筑，第一次浇注基础或圆管底以下，第二次浇筑墙身或圆管两侧护肩。混凝土集中在项目部后方的搅拌站拌和，采用混凝土运输搅拌车运输，吊斗串筒（或溜槽）入模、插入振捣器捣固。钢筋采用在钢筋加工场制作，现场绑扎。浆砌片石人工砌筑，砂浆现场场拌制。圆管与盖板均采用预制，采用汽车吊吊装。 涵洞分段施工，分段间按设计做好沉降缝与伸缩缝。 2、施工工艺
涵洞盖板支架现浇施工方案
涵洞盖板支架现浇 施工方案
目录 一、工程概况 ........................................................................ 错误!未定义书签。 二、编制目的 ........................................................................ 错误!未定义书签。 三、编制依据 ........................................................................ 错误!未定义书签。 四、基本要求 ........................................................................ 错误!未定义书签。 五、施工工艺 ........................................................................ 错误!未定义书签。 1、盖板支架、底模 ............................................................. 错误!未定义书签。 2、钢筋加工及安装 ............................................................. 错误!未定义书签。 3、侧模................................................................................. 错误!未定义书签。 4、盖板混凝土浇筑 ............................................................. 错误!未定义书签。 5、养护................................................................................. 错误!未定义书签。 6、拆模................................................................................. 错误!未定义书签。 7、盖板检验 ......................................................................... 错误!未定义书签。 8、盖板顶面防水处理 ......................................................... 错误!未定义书签。 9、支架计算 ......................................................................... 错误!未定义书签。 六、工期的保证措施............................................................. 错误!未定义书签。 1、进度保证体系 ................................................................. 错误!未定义书签。 2、工期保证措施 ................................................................. 错误!未定义书签。 七、安全保证体系和保证措施.............................................. 错误!未定义书签。（一）安全保证体系 ........................................................... 错误!未定义书签。（二）安全保证措施 ........................................................... 错误!未定义书签。
涵洞工程施工方案(盖板涵)
陕西省成通机械化公路生态工程有限责任公司 延川县马家河至苏亚河三级公路工程 (K0+000~K30+614.185) 盖板涵工程施工方案 陕西省成通机械化公路生态工程有限责任公司 马苏路项目经理部
盖板涵施工方案 一、工程概况： 本标段共设涵洞57道，其中盖板涵31道（共38im；其余26道为石拱涵 （共334.8m）。盖板涵分为1-1.5m、1-2.0m两种孔径，涵洞主要为M7.5浆砌石基础，C25混凝土洞身以及C30钢筋混凝土盖板，涵洞进、出主要分为竖井、八字墙、一字墙等结构形式。根据现场实际情况，计划在K5+700线路右侧的桥梁预制场集中预制和存放涵洞盖板。 二、计划施工工期 计划开工日期：2017年10月20日，计划完工日期：2018年5 月10 日。 三、人员配置涵洞工程施工主要人员配置如下：总负责人：高伟施工负责人：刘 强质量负责人：毛国文张建立安全负责人：白刚 钢筋工10人，木工10人，混凝土工10人，其他各类人员5名。 四、主要材料及机械 钢筋：主要采用首钢生产的钢材，延川县、延安市均有销售，运输便利快捷。备选宝钢、攀钢、武钢、鞍钢、包钢、唐钢和太钢等中国八大钢厂生产的钢材。 碎石：用山西石楼县石料场、黑龙关杨家疙瘩村石料厂、延川当地石料厂。片（块）石：主要采用黑龙关杨家疙瘩村石料厂，储量丰富，运输便利。砂：工程用砂主要来自延川县周边地区多处料场，储量丰富，开采方便，运输便捷。 水泥：采用石楼县生产的水泥，该水泥质量稳定，达到国家质量标准，可通过公路运输至施工现场。 石灰：采用山西石楼县生产的石灰，该石灰属钙质石灰，等级为U级，需用 时可快速运输至施工现场。 现场主要机械有挖掘机1台，压路机1 台，装载机一台，钢筋调直机、弯曲机、切断机等各类机具12 台（套）。 四、主要施工方法及工艺 （一）、施工准备及放样 施工前按设计图纸复核放线，结合现场实际情况，检查新建涵洞位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造
施工方案(盖板涵)
K61+691盖板涵施工方案 一、工程概况： 本涵洞为钢筋砼盖板涵，中心桩号为K61+691，交角45度，跨径为4m，净高3m，涵长47.42m，进出口为挡墙。 二、计划施工工期 计划开工日期：2009年 6 月 25 日， 计划完工日期：2009年 7 月 30 日。 三、主要材料 采用预制圆管与盖板。 四、主要施工方法及工艺 (一)、施工准备及放样 施工前按设计图纸复核放线，结合现场实际情况，检查新建涵洞位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造成不必要的影响。 正式施工前清除基础上的植被及附着物，清除完成后根据设计盖板涵及通道的位置进行基础的定位放样。 (二)、基坑开挖 根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡率），一般情况每边应多挖0.5～1.0m。开挖采用机械开挖，自卸汽车运输运至弃土场，如基坑开挖较深时分台阶开挖，挖至离基底15cm时采用人工清至设计标高，防止扰动基底及超挖，基坑四周设置排水沟及集水井，及时将基坑内的积水抽出基坑外，保证基底不受水浸泡。基坑开挖完成后检测基底承载力是否符合设计及规范要求，如达不到设计要求或与设计不符及时向关部门汇报，以便妥善处理；符合要求，方可进行下道工序基础施工。 (三)、基础施工 基坑开挖完成检验合格后，测量人员放出基础线，支立模板，模板采用钢模板，支立模板要稳固，接缝严密、平顺，测出基础砼的浇注高度标线。基坑内必须保证无积水、无杂物。基础模板支立完毕后，在浇注基础砼前，及时涂
刷脱模剂，并且用清水把基础底面湿润。在浇注基础砼时，倾落高度大于2米，应通过串筒或滑槽设施下落，每层浇筑厚度控制在30cm内，出料口下面，混凝土堆积高度不宜超过1米。砼由砼拌和站集中拌和，砼运输车运送。滑槽或吊车吊装入模，插入式振捣器振捣砼。严防过振或漏振，保证砼外露面光滑、平整、美观。拆模后及时洒水养生，不少于7天。基础强度达到拆模强度后，立即拆模，拆模时要轻敲轻打，以免损伤主体砼或砼表面出现划痕。 (四)、台身施工 基础砼施工完成并且砼达到一定强度后进行台身施工，弹出台身位置线，人工凿除台身位置内的基础表面浮浆，并清扫冲洗干净，然后支立台身模板。模板采用钢模板，采用钢管脚手架支立，在支立墙身模板时，脚手架必须支立在有足够承载力的地面上，防止支架沉陷，使浇筑混凝土结构变形。模板支立要牢固、稳定，接缝严密、平顺，模板支立的平整度与垂直度必须满足规范要求。在模板支立完毕后，按规范要求检查模板的平整度、垂直度、几何尺寸。 砼浇注时派专人看护模板防止跑浆、跑模。砼由砼拌和站集中拌和，砼运输车运送。采用吊车垂直运输，串筒配合入模，分层浇注，每层浇注厚度控制在30cm以内。振捣时振捣棒扦入下层5～10cm，保证上下层砼结合良好，严禁过振或漏振，保证砼外光、内实。混凝土浇筑完成后，待表面收浆后尽快对混凝土养生。拆模后应及时洒水养生，保证砼养生湿度，确保砼质量。沉降缝按图纸设计要求每4～6mm设沉降缝一道，沉降缝衬2cm厚沥青松木版，缝宽2cm，并用沥青麻絮将其沉降缝填塞10cm深，用15号水泥砂浆沟缝，厚为2cm。 (五)、台帽施工 盖板涵台帽所用的钢筋在钢筋加工场集中下料、加工，现场绑扎，自检合格后报监理工程师签字转序。支立模板时要准确测量出两台背墙之间净距，使空心板能够顺利吊装。然后支立模板，采用吊车垂直运输砼，从一端向另一端一次性浇筑砼。 (六)、盖板施工 1、采用钢筋砼现浇，砼采用集中拌和，所有砼均由拌和站供应，砼采用输送车运输到位后直接浇注。 2、盖板现浇模板采用钢模板，支撑采用钢管架支撑方案。 3、盖板钢筋采用在加工棚统一加工成型后拉至现场安装，钢筋加工及

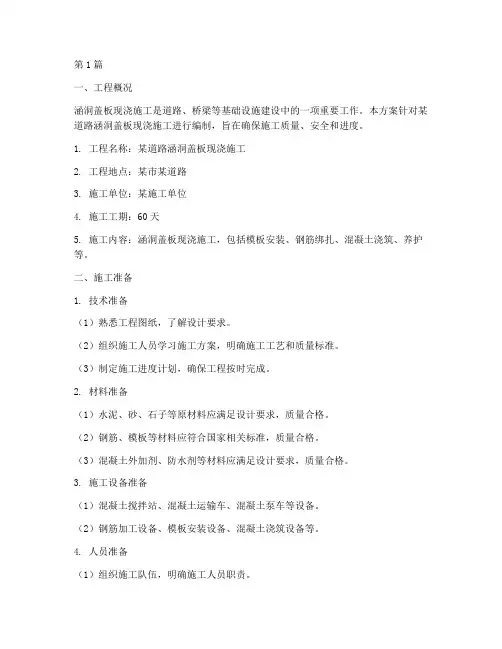

涵洞盖板现浇施工组织设计方案
涵洞盖板现浇施工方案 编制： 复核： 审核： ××××××
目录 1、编制说明 (1) 1.1编制依据 (1) 1.2编制原则 (1) 2、工程概况 (1) 3、施工方法、工艺 (1) 3.1施工前的准备 (1) 3.2工艺方法要求 (2) 3.3盖板顶面防水处理 (4) 4、机械、人员配置情况 (4) 4.1机械设备部署 (4) 4.2人员部署 (5) 5、质量控制的措施 (6) 5.1成立质量管理领导小组 (6) 5.2具体控制措施 (6) 6、安全、环保、文明施工措施 (7) 6.1安全管理领导小组 (7) 6.2 安全保证措施 (7) 6.3环境保证措施 (7) 6.4现场文明施工措施 (8) 附：质量保证体系图 (8) 附：环境保护体系框图 (10) 附：支架计算书 (11)
涵洞盖板现浇施工方案 1、编制说明 1.1编制依据 (1) 《公路工程标准施工招标文件》（2009年版交公路发[2009]221号） (2) 《××至××高速公路土建工程施工招标文件》（2013年4月） (3) 《公路桥涵施工技术规范》（JTG T F50-2011） (4) ××至××高速公路第LLTJ-1合同段两阶段施工图设计 (5) 交通部颁发的公路工程施工规范、规程、验收标准及相关文件 (6) 工程建设标准强制性条文(公路工程部分) (7) 《公路工程质量检验评定标准》JTG F80/1-2004 (8) 国务院“建设工程质量管理条例（国务院令第279号）” 1.2编制原则 严格执行施工验收规范、操作规程、严格管理、科学组织，保证分项工程质量达优。充分考虑本标段工程的特点、工期要求及施工环境的影响，合理安排施工计划，用统筹方法组织平衡流水作业和立体交叉作业，并加强生产管理，提高机械化施工水平，从而不断加快工程进度。 2、工程概况 我分部起点桩号为K4554+800，终点桩号为K4571+180.5，全长16.38km。本标段主要工程包括桥梁工程、涵洞工程、路基工程，沿线有14道钢筋混凝土盖板通道，18道钢筋混凝土盖板涵。 3、施工方法、工艺 3.1施工前的准备 3.1.1机械准备 施工前，保证施工机械按时进场，足量到位。进场机具详见进场设备报验单。 3.1.3材料准备 施工所用的原材料已全部进场。工程材料质量、数量能够满足施工需求。砼配合比试验已完成并经试验监理工程师批准。所有进场钢材均经过取样试验合格，各进场
涵洞盖板施工方案
涵洞盖板施工方案 施工前按照设计图纸放线复核，结合路基工程设计对照核对，避免因标高和位置上的不符合给后期其他工程项目的施工留下隐患，保证涵洞顶覆土厚度，以满足涵洞的使用功能。涵洞道顶填土厚度小于0.8m时严禁采用振动式碾压，同时严禁任何重型机械和车辆通过。 所有现浇砼使用模板全部采用定制组合钢模；钢筋在现场加工；砼采用外购砼，自卸砼车配合运送砼湿料至施工现场，用插入式振捣棒对砼振捣。厂家资料及商品砼相关资料见附件。 一、施工工艺 盖板通道施工工艺流程
二、施工方法 1、工程验收 涵洞基础及盖板施工完成后，立即组织质检、测量人员进行现场验收，待验收合格即可进行盖板施工。 2、钢筋的堆放、加工及安装 （1）钢筋的堆放 考虑到各种规格的钢筋按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋焊接场地必须平整。所有钢筋不能直接与地面接触，并考虑用塑料布覆盖，以防锈蚀。 （2）钢筋的制作与安装 钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收分别堆放，每一批钢筋必须具有出厂质量证明书，并根据试验规程规定的频率进行抽检。钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。成盘和弯曲的钢筋均应调直，当用冷拉方法调直时，I级钢筋的冷拉率不宜大于2%，II、III级钢筋的冷拉率不宜大于1%。 加工钢筋的允许偏差 受拉钢筋绑扎接头的搭接长度
3、模板安装 本涵洞模板采用2m2以上大型组合钢模板，面板拟采用5mm钢板制作。为保证模板的平整度、刚度要符合有关要求，面板水平加劲采用槽钢横竖加劲，加劲与面板之间采用间断焊缝，每段焊缝长度为5cm，焊缝厚度不小于6mm，面板采用刨光处理。支模时要特别注意沉降缝处的模板，一定要支立准确、牢固，确保不变形，不跑模。 模板板面应平整，模板如有缝隙及模板与模板的接缝处夹海绵条或橡胶条以防漏浆，保证砼浇筑面美观，线条流畅。浇筑砼前，模板内的杂物、积水和钢筋上的污垢要清理干净。模板应涂刷脱模剂，脱模剂不得使用废机油等油料，且不得污染钢筋及砼的施工缝处。重复使用的模板应经常检查、维修。 模板与钢筋安装工作应配合进行，妨碍绑扎钢筋的模板待钢筋安装完毕后安设。安装侧模时，应防止模板移位和凸出。模板安装过程中必须采取相应的措施预防模板倾覆。模板安装完毕后，对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，经监理工程师签认后方可浇筑砼。 4、混凝土浇注 砼采用商品砼，搅拌运输车运输到现场。高差大于2m的砼垂直运输使用串筒或溜槽进行，防止离析。浇筑砼前，应对支架、模板、钢筋等进行检查，并做好记录，符合设计要求后方可浇筑。浇筑砼前，要检查砼的均匀性和塌落度。基底为非粘性土或干土时，应将其润湿；基面为岩石时应加以润湿，铺一层20~30cm的水泥砂浆（水泥：砂浆1：2），然后于水泥砂浆凝结前浇筑第一层砼，砼接缝处先垫一层水泥浆后再浇筑砼。 砼浇筑以每层不超过30cm水平分层浇筑。浇筑砼要在下层砼初凝或重塑前浇筑完上层砼；上下层同时浇筑时，上层与下层前后浇筑距离要保持1.5m以上。 砼浇筑采用插入式振捣棒振捣。使用插入式振捣棒时，移动间距不得超过振捣棒作用半径的1.5倍；与侧模保持50~100mm的距离；插入下层砼50~100mm；振捣时严禁碰撞钢筋、模板和预硬件，振捣时宜使砼中无明显气泡逸出、砼停止下沉、泛浆、表面呈现平坦为度。每一处振捣完毕后应边振捣边徐徐提出振捣棒。 浇筑砼期间，设专人检查模板、钢筋等稳固情况，如发现有松动、变形、移位时，要及时处理。 砼浇筑完成后，对裸露面应及时进行修整、抹平，待定浆后在抹第二遍并压光或拉毛。基础砼表面要进行拉毛处理，以利于与墙身体连接牢固。 砼浇筑完后，要在收浆后尽快覆盖塑料薄膜并洒水养护。当气温低于5℃时，要覆盖保温，不得向砼面洒水。在砼强度达到2.5MPa前，要有专人看护，不得使其承受行人、运输工具、模板、支架等荷载。 砼浇筑完毕经养护后强度达到2.5MPa以上时，方能进行模板的拆模。拆模时依照先支后拆，后支先拆的方法，拆模过程中严禁抛扔。 4、浇注盖板
现浇盖板涵施工方案
太行山高速公路邢台段 现浇盖板涵施工方案 批准 审核 复核 编制 河北省高速公路总承包部一分部一标段 二○一七年二月
目录 1 工程概况 (1) 1.1 编制依据 (1) 1.2 工程概况 (1) 2 工程概况 (2) 2.1 施工准备 (2) 2.2 施工安排 (2) 2.3 施工进度安排 (2) 2.4 资源配置 (3) 3 施工技术方案 (4) 4 主要施工保证措施 (13) 4.1 进度保证措施 (13) 4.2 质量保证措施 (13) 4.3 安全管理措施 (14) 4.4 环境保护及文明施工管理措施 (14) 4.5 季节性施工保证措施 (15)
1工程概况 1.1编制依据 (1)国家和当地政府关于安全生产、文明施工、环境保护和卫生及土地租用等方面的法律法规、条例和有关规定要求； (2)《公路桥涵施工技术规范》（JTG/T F50-2011）； (3)《公路工程质量检验评定标准》（JTG F80/1—2004）； (4)太行山高速公路邢台段项目建设《两阶段施工图纸设计》（第四册第十二分册第六册第二十八分册）； 1.2工程概况 本标段通道涵9道，其中现浇整体板8道、钢筋混凝土拱1道，通道涵设置伸缩缝，缝宽2cm，沉降缝贯穿整个断面，缝内填沥青麻絮，缝线要直顺，缝面沥青要均匀；基坑开挖到基底设计标高后根据实际地质情况检查承载力，满足设计要求。 K1+132、K6+786、K9+981、K12+984板式涵洞以及K1+295、K5+632、K7+336、K12+160板式通道，盖板采用C40混凝土现浇，台身、基础均采用C30混凝土、洞口八字墙基础、墙身均采用C30混凝土，洞口铺砌采用M10砂浆砌MU30片石，截水墙采用M7.5砂浆砌MU30片石；K7+261钢筋混凝土拱通道均采用C30混凝土。其中HPB300钢筋约26.6吨，HRB400钢筋约300.2吨，C40砼约870m3， C40防水砼8.8 m3，C30砼5620.8m3，M7.5砂浆90.9 m3，M10砂浆999.9 m3。 K1+132板式涵洞，涵身每隔4~6m设沉降缝一道，填石抬高基础时不得大于4m，填挖交界处设置沉降缝，缝宽1~2cm，沉降缝贯穿整个断面，缝内填满沥青麻絮，地基承载力设计要求[fa]≥160KPa,其中HPB300钢筋约1.2808吨，HRB400钢筋约38.5787吨，C40砼约109.3m3， C30砼575.2m3，M7.5砂浆7.2 m3，M10砂浆19 m3。
涵洞专项施工方案
4确保工程质量和工期的措施 国道318线雅安至二郎山--雅安城区过境段三标段(K4+880~K6+735.02) 涵 洞 专 项 施 工 方 案 编制人： 审核人： 审批人： 四川省恒沣建设工程有限公司 2014年7月22日
目录 四川省恒沣建设工程有限公司 0 2014年7月22日 0 1．方案目的 0 2．工程概况 (1) 3．施工方案、施工工艺 (1) 3.1施工方案 (1) 3.2施工工艺 (2) 4．工程安全保证措施 (9) 5．文明施工及环境保护 (10) 5.1文明施工 (10) 5.2环保措施 (11) 1．方案目的 明确涵洞施工的工艺流程、操作要点和相应的工艺标准，指导、规范
涵洞的施工。 2．工程概况 本项目位于雅安市，道路起于金安纸浆厂东南侧姚桥镇姚桥村2组，跨越成雅高速金鸡关高速出口，经姚桥镇沙湾村，至雨城区北郊镇，终点位于北郊乡康藏路与成雅高速交汇处。道路位于城区北面靠山一侧，作为雅安市的东西向连接线，建设意义非常重大。不仅可以在区域交通中起东西贯通的作用，同时可带动周边区域地块的招商引资、开发建设。我标段为金凤寺至雅安二中，桩号范围：K4+880~K6+735.02，道路全长1.855km。道路宽度27m，在我标段内K4+880~K6+735.02，共包涵框架涵2座。分别为： 2.1 K5+565 盖板暗涵：涵为排洪而设，涵洞与线路垂直相交，净空尺寸为： 3.0×2.0m 2.2 K5+896.695盖板明涵：涵洞为排洪而设，涵洞与线路垂直相交，尺寸为： 2.0×2.0m 3．施工方案、施工工艺 3.1施工方案 涵洞基础基坑采用机械开挖，人工配合清底和修整。涵洞基底设计要求为：K5+565和K5+895为换填夯实。 盖板涵采用现浇的施工方案，洞身及基础每隔5米和在地质条件变化处设置一道沉降缝，缝内填以沥青麻絮或不透水材料，涵洞要求地基承载
片石混凝土盖板涵施工方案
片石混凝土盖板涵施工方案 一、施工准备 1、测量放样 （1）在水准基点复测合格的前提下，利用往返测量将水准点引至涵洞施工地点附近一稳固处，经复核符合精度要求后，作为涵洞施工标高控制点。 （2）施工前依据设计要求先核对进出口泄水面标高，依据涵的结构尺寸定出涵洞的中轴线。 2、现场调查 依据设计资料及定出的涵洞中线，结合现场实际地形、地质情况，认真核对施工范围是否有对施工有影响的构造物、树木等，如有则及时联系有关单位解决。 3、材料准备 根据设计和有关施工规范要求选定涵洞施工所需水泥、砂、碎石、片石和钢筋等材料的品种和规格，并按设计和有关规范取样进行原材检验，经检验合格的原材由项目部材料管理人员根据工程进展需要，分期送往施工现场。 4、施工人员和机具 所需的管理及施工人员已经到场，各类机具和设备已配齐，性能良好，并已到位。5、施工场地布置据现场调查，涵址处施工场地狭窄，不能满足堆放材料的要求，修建施工便道的条件也不具备，考虑到本涵所需的材料不多，因此，所需的材料拟用汽车运至施工地点，然后用人力转运至施工点。 二、施工工艺 1、基坑开挖 采用挖掘机开挖，必要时进行爆破开挖，开挖过程中对边坡的稳定情况随时进行观测，并做好原始记录，至设计标高后在基坑底四周设30X30cm排水沟和60X60cm 积水井，以便及时排走基坑积水，确保基底土不被水浸泡。基坑开挖到标高后立即进行地基承载力试验并报请监理工程师检验。如基底地质与承载力不符合设计要求，则会同业主、设计、监理和施工四单位有关人员共同到现场研究处理方案。开挖弃土不得妨碍基坑和以后浆砌砌体的施工，弃土堆坡脚距基坑顶缘的距离不得 小于基坑开挖深度。
涵洞盖板预制安装施工方案
YK56+802涵洞盖板预制及安装施工方案 一、编制依据 1、三淅高速本标段三阶段施工图纸； 2、桥涵施工技术规范； 3、公路工程质量检验评定标准。 二、工程概况 本涵洞中心桩号YK56+802，长度73.13m；盖板采用1.0m板69块，1.853m板两块。填土高度为8.5m左右。 三、施工工艺 施工准备→钢筋制作及安装→安装盖板模板、验收→砼拌和、运输→浇筑砼→砼养生→拆模→砼养生→起吊盖板存放→预制盖板验收 四、施工方法 （一）施工准备 1、场地准备 盖板采用集中预制，预制场地选在拌和站西南部，首先对场地进行整平、硬化，施工生产、生活用水采用打井取水的方法解决。用电需经与当地电力部门协商，从附近用电处搭线满足施工用电要求，并备用两套发电机组。涵洞、通道盖板预制平台设置四个，存
板区设在预制平台南侧，并事先设置梁板存放底座。 2、技术准备 （1）根据施工要求，搭设临时施工设施，组织机械设备、人员进场。 （2）组织技术人员学习和理解设计图纸，对预制盖板的结构尺寸，钢筋规格尺寸，工程数量等进行复核。 （3）对进场的各种原材料和钢筋焊接接头进行试验，并进行砼试配，优化配合比并报监理工程师审批。预制与盖板砼同标号的保护层砂浆垫块。 （二）钢筋的制作和绑扎： 钢筋制作由专门的下料机械，焊接在施工现场进行，钢筋的搭接长度双面焊不小于5d，单面焊不小于10d，且在搭接区段内（搭接区段长度不小于35d且不小于500mm），搭接接头的钢筋面积不超过钢筋总面积的50%，主筋和箍筋之间绑扎成型。绑扎时应注意保护层厚度，保证保护层厚度的方法是在钢筋与模板间放置所需厚度的垫块，垫块应与钢筋扎紧并互相错开，并检查钢筋与模板四周的间距，如有保护层不够的钢筋，应该适当调整或者更换钢筋；受力筋间距偏差控制在±5mm以内（预制边板时按要求预埋护栏基座锚固钢筋）。绑扎还应注意将吊环与主筋绑扎牢固，以保证起吊和安装安全。绑扎完成并自检合格后报监理工程师检验，检验合格后安装模板。
盖板涵的施工方案
盖板涵施工技术方案 1、总则 1.1编制依据 《公路桥涵施工技术规范》 《质量检验评定标准》 《两阶段施工设计图》 1.2工程概况 K14+842涵洞设计为4*4.5的盖板涵，涵洞轴线与道路中线法向夹角为0度。涵长为59米，基础为厚0.9米整体式基础，墙身厚度为1.1米。 2、施工准备 2.1技术准备 2.1.1图纸复核 ⑴组织技术人员加强设计图的复核工作，主要复核涵洞（通道）进出口标高、涵洞长度、进出口形式，尤其是斜交涵洞（通道）八字墙或端墙要进行仔细计算复核，确定无误方可施工。 ⑵加强实地调查，特别是实地调查地方道路、水系，进一步复核设计的合理性和准确性，如与现场情况不符，则应对涵洞通道的位置、型式、跨径等方面进行调整。 2.1.2施工方案拟定 ⑴涵洞基础、盖板部位施工采用跳段施工，即每个部位进行间隔施工，墙身部位施工采用滑模施工。
⑵盖板根据场地条件和涵洞形式采用搭设支架间隔现浇施工。 2.2现场调查 ⑴依据设计资料及定出的涵洞中线，结合现场实际地形、地质情况，认真核对施工范围内是否有对施工有影响的构造物、树木、地下管线等，如有则及时联系有关单位解决。 ⑵对应设计图调查实际的地方道路、水系、基础地质情况，作出合理临时改道、改沟等分流方案和具体措施，以施工期间不妨碍当地居民日常生活和生产为原则。 2.3施工场地平整 施工前应对涵洞位置场地合理规划，大致整平并做适当的硬化处理，涵洞基坑四周设置截排水措施。 2.4测量准备 ⑴按涵洞（通道）设计尺寸放出涵洞的纵、横轴线和开挖轮廓线。 ⑵基坑四周设置控制桩控制基坑方位、尺寸、标高，轮廓测量应根据涵洞基础尺寸、基坑开挖深度、施工襟边宽度、坡度综合考虑，控制桩应设置在比较稳固的位置，防止毁坏，便于施工过程中进行复核。 2.5模板机具准备 ⑴涵洞墙身采用大块钢模板施工，每块面积不小于2.0平方米，面板厚度不小于6mm，刚度不小于1/400，拉杆排列整齐规则，模板分块合理，横、竖拼缝整齐。 ⑵进行涵洞（通道）主要施工机具有：挖掘机、装载机、吊机、钢筋加工机具等。 ⑶各种模板、机具设备配置齐全，性能良好，满足施工要求。 3 施工工艺
涵洞工程施工方案
目录
1 工程概况 本项目位于从化区鳌头镇洲洞村，由于现状桥梁损坏，已经不能使用，对周围的交通造成不便。现对此桥进行改建。共修复两处路面、设置1道钢筋混凝土盖板明涵，盖板涵净跨径，净高2m。涵洞两侧安装护栏，两端设置警示桩，根据资料核查设计安全等级：涵洞，三级、桥涵设计基准期：100年、设计荷载：汽车荷载，公路—Ⅱ级、地震动峰值加速度：、环境类别：Ⅰ类环境、桥涵设计洪水频率：1/25。涵洞跨度为，宽度净+2×人行道护栏，全桥宽。下部结构采用混凝土基础及涵身，涵洞两侧新增浆砌石截水墙。 2 施工总体部署 由于本工程项目在汛期施工，因此围堰截留分段施工将是本项目的主要特点。 3 主要工程项目施工方案 桥梁钢筋加工及安装 适用范围 适用于桥梁工程钢筋加工及安装。 施工准备 技术准备 1. 认真审核结构图纸和钢筋料表，绘制钢筋节点大样图。 2. 编制钢筋安装方案，并对操作人员进行培训，向有关人员进行安全、技术交底。材料要求 1. 钢筋：品种、规格和技术性能等应符合国家现行标准规定和设计要求，应有出厂合格证及检测报告，进入现场应进行复试，确认合格后方可使用。 钢筋在加工过程中，如有发生脆断、焊接性能不良或力学性能显着不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。 2. 电焊条：应有产品出厂合格证，品种、规格和技术性能等应符合国家现行标准规定和设计要求，选用的焊条型号应与主体金属强度相适应，经烘干后使用。 3. 其他材料：绑扎丝、氧气、乙炔等。
机具设备 1. 主要机具设备：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、卷扬机、砂轮切割机等。 2. 工具：气焊割枪、钢筋扳手、锤子、钢筋钩、撬棍、钢丝刷、粉笔、手推车、尺子等。 作业条件 1. 所需材料机具及时进场，机械设备状况良好。 2. 钢筋加工厂场地平整、道路畅通，供电等满足施工需求。 3. 钢筋安装方案已审批，作业面已具备安装条件。 施工工艺 工艺流程 操作工艺 1. 钢筋进场检查 (1) 钢筋进场时，应按表1-3进行外观检查，并将外观检查不合格的钢筋及时剔除。 (2) 核对每捆或每盘钢筋上的标志是否与出厂质量证明书的型号、批号(炉号)相同，规格及型号是否符合设计要求。 2. 钢筋储存 (1) 钢筋的外观检验合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混放，且应设立识别标志。 (2) 钢筋在储存过程中，应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm，应加以遮盖。 3. 钢筋取样试验 (1) 按不同批号和直径，按照表1-4规定抽取试样做力学性能试验。 (2) 检验合格的判定标准：如有一个试样一项指标试验不合格,则应另取双倍数量的试样进行复验，如仍有一个试样不合格，则该批钢筋判为不合格。 4. 钢筋加工 (1) 配料单编制：钢筋加工前，依据图纸进行钢筋翻样并编制钢筋配料单，配料单应结合钢筋来料长度和所需长度进行编制，以使钢筋接头最少和节约钢筋；钢筋的下料长度
涵洞现浇盖板支架方案和计算书
现浇HK0+120及IK0+465桥式涵洞盖板 施工安全技术方案 一、采用现浇盖板施工的原因 1、预制、存放盖板时所需场地较大，由于本标段横跨深惠路，且红线范围内项目管理区和弃土场占用较多用地，并且本标段构筑物较多，施工场地相对较为狭窄，没有合适地方修建预制场。 2、修建预制场及预制盖板并达到设计强度所需时间较长。 3、运输及吊装盖板施工工序繁杂，需要很多机械设备配合作业。 4、改为现浇施工比较方便，又节省时间。 5、一次现浇成型整体性好。 二、施工技术方案 1、施工工艺流程 施工准备放线测量垫枕木搭设支架调整承托高度 铺设底模绑扎钢筋立侧边模及固定浇注混凝土洒水养护 2、施工步骤及措施 ⑴搭设支架 ①基础处理 为使支架沉降控制在一定限度之内，用15cm×20cm枕木按支架的纵向间距横向布置作为支承基础。 ②支架材料 采用多功能碗扣式支架搭设满堂支架。 ③支架搭设 支架纵向间距采用0.6米，横向间距采用0.6米布置，按照要求搭设成60cm ×60cm满堂结构，立杆采用φ48×3.5mm的钢管，水平横杆步距为1.2m。搭设高度根据涵洞盖板底高程及涵洞基础顶高程而定，并用钢管十字交叉加固，以增加其稳定性。拼装时，最多二层向同一方向，或由中间向两边推进，不得从两边向中间合拢，否则，中间杆件会因两侧架子刚度太大而难以安装。同时在支架两侧沿纵向设排水沟，以防止雨水和其它污水等流入支架区，引起支架沉降。
杆件的组装顺序为：立杆底座→立杆→横杆→斜杆→接头锁紧→脚手板上层立杆→立杆连接锁→横杆。 支架安装完成后，要对其顶部标高、平面位置、节点联结及纵横向稳定性进行全面检查验收，符合设计要求及规范允许后方进行下道工序施工。 ⑵模板安装 钢管脚手架承托上放置10cm×8cm方木，间距采用60厘米，其上放置8㎝×8㎝方木，间距为30厘米分布，然后按照规范及设计要求铺设底模，全部采用胶合板, 规格为2.44×1.22×0.018m.安装底模前，按预留的沉降量，对底模下的龙骨进行调整，所有标高的调整通过调整丝杆在龙骨上完成。施工中要保证模板光滑、平整，接缝严密平顺，要均匀涂刷脱模剂，安装侧模时固定牢固、可靠，杜绝模板移位和凸出。钢筋绑扎和模板安装完毕后，要用高压风认真清除模板表面杂物，再对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，在确保无误后方准许浇注混凝土，并且在浇注混凝土过程中，安排专人对模板、支架进行监控量测，发现问题立即纠正。 ⑶钢筋绑扎 盖板钢筋型号多且较密集，要按先后顺序绑扎。为保证上下两层钢筋网的间距在两层钢筋网之间设立骑马型φ8撑拉筋，梅花形布置。现场绑扎钢筋必须严格按照规范及设计要求进行，钢筋调直、除锈，下料、弯制要准确，控制好钢筋规格型号、根数、间距、位置、尺寸以及保护层厚度等指标，在钢筋与模板间设置混凝土垫块，垫块与钢筋绑扎牢固，并相互错开，控制好混凝土保护层厚度。钢筋的交叉点用铁丝绑扎结实，必要时点焊牢固。 ⑷混凝土浇筑 采用商品混凝土浇注，由1台HBT60A输送泵将混凝土输送至需要部位，注意控制好浇注速度，采用附着式震动器和插入式振捣器两者结合振捣，并严格控制振捣时间，插入式振捣器振捣点呈梅花状布置，要步点均匀，振捣时振动棒注意不要撞到钢筋及模板，振捣至混凝土表面不再冒气泡时视为混凝土已密实。混凝土土浇注后要二次收浆，抹面拉毛，以防止出现沉陷裂纹。在混凝土初凝后立即覆盖塑料薄膜加稻草包围洒水养护，养护期一般不少于14天，要保证混凝土表面湿润状态。 施工时注意正确设置沉降缝，平均每隔4-6米设置一道沉降缝，端墙、翼
盖板涵施工工艺标准
13.4 盖板涵施工工艺标准 13.4.1工艺概述 盖板涵指采用整体或分离式基础和涵身结刚，盖板与涵身铰接的结构形式的涵洞，一般作为过水涵洞或人行通道。本标准适用于铁路客运专线（高速铁路）路基覆盖前明开挖作业的盖板涵施工。盖板涵结构要素见图13.4.1。 盖板涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。 图13.4.1 盖板涵结构要素 13.4.2作业内容 盖板涵施工主要作业内容有：基坑开挖、基础及涵身施工、钢筋加工及安装、盖板预制和吊装、防水层施工、涵背回填、出入口铺砌施工等。 13.4.3质量标准及验收方法 1、盖板涵各部位偏差及检验方法应符合表13.4.3-1和13.4.3-2的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.4.3-3的规定。 2、涵身直顺，盖板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、整洁无渗漏。涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。沉降缝应设在盖板的接缝处，盖板不得搭压边墙的沉降缝。 3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。 表13.4.3-1 预制混凝土盖板的允许偏差和检验方法 序号项目允许偏差（mm）检验方法 1 长度0，-10 尺量检查不少于2处 2 宽度0，-10 尺量检查不少于4处 3 厚度+10，-5 尺量检查不少于5处 4 对角线差＜ 5 尺量检查不少于2处 检验数量：施工单位每10件检查不少于1件。
涵洞箱涵工程施工方案
省道S365线中心涌至井岸二桥段工 程土建工程 涵洞工程施工方案 编制： 审批： 项目经理： 上海建工（集团）总公司 省道S365线中心涌至井岸二桥段工程土建工程项目经理部 二○一一年八月
目录 第一章工程概况 (4) 箱涵结构纵横断面图示意如下： (5) 第二章涵洞工程施工基本要求 (7) 第三章施工设计图要求 (8) 一、圆管涵 (8) 二、箱涵 (9) 三、分离式盖板涵 (10) 四、其它注意事项 (12) 第四章涵洞工程施工工艺 (13) 一、涵洞放样 (13) 二、基坑开挖工程 (13) 三、碎石垫层工程 (14) 四、混凝土垫层工程 (14) 五、涵洞钢筋工程 (15) 六、涵洞模板及支架工程 (16) 七、涵洞混凝土工程 (17) 八、施工缝的设置与施工 (19) 九、回填土工程 (20) 第五章涵洞的附属物工程 (20) 一、沉降缝 (21) 二、防水层 (21)
三、排水沟 (21) 四、砌体 (21) 第六章涵洞施工质量标准及检测项目 (24) 一、箱涵施工质量标准 (24) 二、管涵施工质量标准 (25) 三、盖板涵施工质量标准 (25) 第七章施工进度计划及人员机械安排 (26) 一、施工进度计划 (26) 二、人员配备计划及职责范围 (26) 三、施工机具配备计划 (27) 第八章安全文明施工保护措施 (28)
第一章工程概况 本工程为省道S365线中心涌至井岸二桥段涵洞工程，本工程新建钢筋混凝土箱涵8个，圆管涵1个，盖板涵2个（石油管道保护箱涵）。涵洞基底采用CFG及预应力管桩进行处理。主要工程数量表如下： 箱涵工程数量表 圆管涵工程数量表
