JJG882-2015压力变送器检定规程

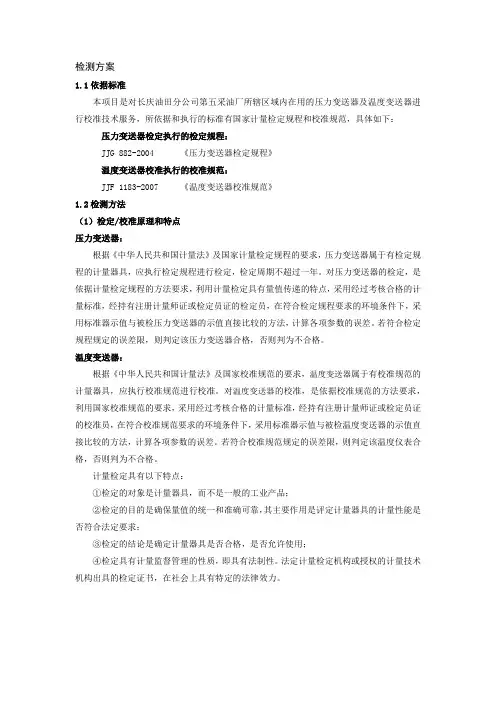

JJG882-2004压力变送器检定规程

中华人民共和国国家计量检定规程 JJG 882-2004 压力变送器 Pressure Transmitter 2004-06一04发布 2004一12一01实施 国家质量监督检验检疫总局发布 JJG 882-2004 压力变送器检定规程 Verification Regulation of the Pressure Transmitter JJG 882-2004 代替JJG 882-1994 本规程经国家质量监督检验检疫总局于2004年06月04日批准，并自2004年12月01日起施行。 归口单位:全国压力计量技术委员会 主要起草单位:上海市计量测试技术研究院 参加起草单位:杭州天元仪表有限公司 本规程委托全国压力计量技术委员会负责解释JJG 882-2009 本规程主要起草人: 朱家良(上海市计量测试技术研究院) 屠立猛(上海市计量测试技术研究院) 参加起草人: 李元(杭州天元仪表有限公司) JJG 882-2004 目录 1范围.............................。 (1) 2引用文献 (1) 3概述 (1) 4计量性能要求 (2) 4.1测量误差 (2) 4.2回差.................‘.. (2) 4.3静压影响 (2)

5通用技术要求 (3) 5.1外观 (3) 5.2密封性 (3) 5.3绝缘电阻·....................................................... (3 ) 5.4绝缘强度.................。. (3) 6计量器具控制 (4) 6.1定型鉴定(或样机试验) (4) 6.2首次检定、后续检定和使用中检验 (4) 附录A压力变送器检定时的设备连接方式 (9) 附录B定型鉴定(或样机试验)试验项目和方法 (11) 附录C压力变送器检定记录格式 (17) 附录D不确定度分析实例 (18) 附录E检定证书、检定结果通知书(内页)格式 (21) JJG 882-2004 压力变送器检定规程 范围 本规程适用于压力(包括正、负表压力，差压和绝对压力)变送器的定型鉴定(或样机试验)、首次检定、后续检定和使用中检验。2引用文献 本规程引用下列文献: JJF 1015-2002计量器具型式评价和型式批准通用规范 JJF 1016-2002计量器具型式评价大纲编写导则 JJG 875-1994数字压力计检定规程 GB/T 17614.1-1998工业过程控制系统用变送器第1部分:性能评定方法 GB/T 17626.3-1998射频电磁场辐射抗扰度试验 使用本规程时，应注意使用上述引用文献的现行有效版本。 3概述 压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出 信号与压力变量之间有一给定的连续函数关系(通常为线性函数)。主要用于工业过程 压力参数的测量和控制，差压变送器常用于流量的测量。 压力变送器有电动和气动两大类。电动的标准化输出信号主要

压力差压变送器检修维护规程完整版

压力差压变送器检修维 护规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

压力（差压）变送器维护规程 1 概述 压力（差压）变送器根据被测介质的压力不同分为压力变送器,绝对压力变送器,微差压变送器,低、中、高差压变送器,高静压变送器等,它把压力（差压）信号变成标准电信号(4-20mA)远传。可进行压力、流量、液位的测量。表1 压力（差压）变送器按测量原理分类 压力变送器类型精度输出信号原理及特点主要制造厂力平衡式 DDZ-Ⅱ 0-10mA 力平衡式,力?位移四线制,电源220VAC 抗振及稳定性差,价廉体积大上海调节器厂川仪七厂西安仪表厂天津自动化仪表厂 DDZ-Ⅲ 4-20mA 矢量机构力平衡式,力?位移两线制,电源24VDC 稳定性相对比Ⅱ型好体积小隔爆型、本安型上海调节器厂上仪一厂川仪七厂西安仪表厂全电子（智能）式 1151系列（CECY，CECC）（69年由罗斯蒙特开发推出） 4-20 mA HART数字信号电容传感器, 力?电容两线制,电源12-45VDC 小型、抗振、稳定智能型价格高（因品牌而异）隔爆型、本安型罗斯蒙特 ABB(400/500系列陶瓷电容式) 上仪一厂上海光华仪表等等固态压阻硅系列 4-20mA 数字信号(因品牌而异）硅应变电阻传感器, 力?电阻，两线制，电源10- 55VDC 小型，稳定性较好价格中等（与厂家品牌有关）隔爆型、本安型罗斯蒙特（2088， 3051） FOXBORO 等等 EJA系列 4-20 mA 单晶硅谐振式传感器, 力?频率，日本横河(90年代推出) BRAIN或

压力变送器检定人员专业考试试卷-091013

检定人员专业试题 一、填空题 20% 1、按误差数值表示的方法，误差可分为（绝对、相对、引用）误差。 2、电容式压力器可分为（改变极板间距、改变极板面积、改变极板间介电常数）三种形式。 3、某台差压智能变送器测量范围是0－4KPa-40KPa，如果用0－4KPa量程，则应用迁移后最大测量上限是（40KPa ），这时零点迁移量是（36KPa ）。 4、CECY160G22的测量范围是（0-0.4至0-2.5Mpa），CECYS160G22的测量范围是（0-0.16至0-2.5Mpa） 5、一台测量范围为-4.4~5.6kPa的仪表当输出电流为7.2mA时，所加的压力为（-2.4）kPa。 6、一台CECC差压变送器当在L腔加入5kPa时，仪表输出4mA，在H腔加入25kPa时，仪表输出16mA，该变送器的测量范围是（-5~35kPa），应选量程（4）为最合适。 7、电磁流量计在试验安装条件下，保持在最大试验压力（5min）,流量计及其上、下游直管段各连接处应（无渗漏）。 8、电磁流量计检定过程中，对于使用相对示值误差的流量计，准确度等级等于及优于0.2级的每个流量点的重复检定次数应不少于（6次）；准确度等级低于0.2级的每个流量点的重复检定次数应不少于（3次）。 9、在检定中如对电磁流量计特征系数进行了调整，应分别将（原系数和新系数）在检定证书中注明。 10、电磁流量计准确度等级为0.2级优于0.2级的其检定周期为（1年），对于准确度等级低于0.2级及使用引用误差的流量计检定周期为（2年） 二、选择题 20% 1、一台为0~10kPa的CECC630G22表中间测量点的误差为-0.025mA，想把线性调整至最佳应使满度输出增加至（ C ）。 A、20+0.1mA B、20+0.15mA C、20+0.6mA D、20+1.2mA 2、电磁流量计准确度等级0.2,其最大允许误差为（ B ） A、±0.15% B、±0.2% C、±0.18% D、±0.25% 3、现有一台精度等级为0.5级的测量仪表，量程为0－10000kPa，在正常情况下进行校验，最大绝对误差为60kPa，求该仪表的最大引用误差为（ A ）。 A、0.6% B、0.6 C、±0.5% 4、、现有两台压力变送器第一台为1级0－600KPa，第二台为1级250－500KPa，测量变化范围320－360KPa的的压力，那台测量准确度高。（ B ） A、第一台准确度高 B、第二台准确度高 C、两者结果一样 5、压力变送器的测量原0－100KPa，现零点迁移100%，则仪表的测量范围为（D ）。 A、0－100KPa B、50－100KPa C、－50－＋50KPa D、100－200KPa 6、流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的（ A ） A、三分之一 B、三分之二 C、五分之三 7、若被测介质的实际压力为500kPa，仪表的示值为495kPa，则仪表的相对误差为（B ）。 A、±1% B、1% C、±1 8、当用仪表对被测参数进行测量时，仪表若不能及时地反映被测参数而造成的误差，称为（C ）。 A、随机误差 B、系统误差 C、动态误差

压力和差压变送器详细详解使用说明书复习进程

压力和差压变送器详细使用说明 （一）差压变送器原理与使用 本节根据实际使用中的差压变送器主要介绍电容式差压变送器。 1. 差压变送器原理 压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。 差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。 图1.1 测量转换电路 图1.2 差动电容结构 差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。中心可动极板与两侧固定极板构成两个平面型电容H C和L C。可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。 2. 变送器的使用 （1）表压压力变送器的方向 低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。图1.3为低压侧压力口。 图1.3 低压侧压力口 （2）电气接线 ①拆下标记“FIELD TERMINALS”电子外壳。 ②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。 ③用导管塞将变送器壳体上未使用的导管接口密封。 ④重新拧上表盖。 （3）电子室旋转 电子室可以旋转以便数字显示位于最好的观察位置。旋转时，先松开壳体旋转固定螺钉。 3. 投运和零点校验

差压变送器的校验步骤

差压变送器的校验步骤 差压变送器在工厂有广泛的应用，为保证其正常运行及准确性，定期检查、校准是很有必要的。现介绍一种不用拆除导压管就进行现场校准的方法。 一．准备工作 我们知道差压变送器在应用中是与导压管相连接的，通常的做法，需要把导压管和差压变送器的接头拆开，再接入压力源进行校准。这样是很麻烦的，并且工作和劳动强度大，最担心的是拆装接头时把导压管扳断或出现泄漏问题。我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。为此dlr加工制作了与排气、排液阀或旋塞相同螺纹的接头(又称为奶嘴)，如图所示。 对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、手操器接入变送器输出电路中，通电预热后开始校准。 二.常规差压变送器的校准 先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为 20mA,在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约 0."2mA,反之亦然。例如: 输入满量程压力为100Kpa,该读数为 19."900mA,调量程电位器使输出为 19."900+( 20."000-

19."900)* 1."25= 20."025m A.量程增加 0."125mA，则零点增加1／5* 0．"125= 0." 025."调零点电位器使输出为 20."000m A.零点和满量程调校正常后，再检查中间各刻度，看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。 三.智能差压变送器的校准 用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。 实际上厂家对智能变送器的校准也是有说明的，如ABB的变送器，对校准就有: “设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作，而“重定量程”操作则要求将变送器连接到标准压力源上，通过一系列指令引导，由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行:

压力变送器说明书

压力变送器说明书-CAL-FENGHAI.-(YICAI)-Company One1

YBY-1 压力变送器 使用说明书 青岛奥博仪表设备有限公司

目录 一.概述……………………………………………… 二.工作原理与特点 (1) 三 .技术指标 (1) 四 .接线及安装 (2) 五. 调整 (5) 六. 注意事项 (6)

一、概述： 本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。 二、工作原理与特点 1、本变送器的传感元件是扩散硅力敏器件。这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。当受到外力作用时，电桥失去平衡。当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。 2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。输出的标准电流信号，实现远距离传输便于用户便用。因此，本变送器是过程控制中的理想仪表。 三、技术指标： 1.量程：0～；0～; 0～60MPa。 2.基本误差：≤% 3.反映时间：＜500mS 4.电源：24VDC±5% 5.输出：4～20mADC 6.负载电阻：≤350Ω 7.被测介质温度：-10～60℃ 8.重量：约㎏ 1

压力变送器检定规程.doc

压力变送器检定规程 本规程适用于新制造、使用中和修理后的压力变送器（以下简称变送器）的检定： 一概述 压力变送器是一种将压力变量转换为可传送的统一输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系，通常为线性函数。 压力变量包括正、负压力，差压和绝对压力。 压力变送器有电动和气动两大类，电动的统一输出信号为0-10mA, 4-20mA( 或1-5V) 的直流电信号，气动的统一输出信号为20-100kPa 的气体压力。 压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、奕变式和频 率式，等等。 二技术要求 1外观 1.1 变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指 标，高、低压容室应有明显标记，还应标明制造厂的名称或商标、出厂编号、制造年月。 1.2 送器零部件应完整无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。 1.3 新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切 屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。 2密封性 变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄漏 和损坏现象。 3 基本误差 变送器基本误差应不超过表 1 规定。 准确度等级基本误差（ %）回程误差（ %）电动气动电动气动电动气动 0.2（ 0.25）±0.2（± 0.25）0.16（ 0.2） 0.5 0.5 ± 0.5 ±0.5 0.4 0.25 1.0 1.0 ± 1.0 ±1.0 0.8 0.5 1.5 2.5 ± 2.5 ±1.5 1.2 0.75 2.5 2.5 ± 2.5 ±2.5 2.0 1.25 回程误差 新制造的变送器回程误差应不超过表 1 规定，使用中和修理后的变送器回程误差应不大于表 1中基本误差的绝对值。 准确度等级 项目0.5 1.0 1.5 2.5 指标（ %） Ps—静压值（ Mpa ） Ps≤ 6.4 ± 2.0 ± 2.5 ± 3.0 ± 3.0 静下Ps≤ 6.4 压限( 差压量程≤ 6kPa) ± 3.0 ± 3.5 ± 4.0 － 影值 6.4＜ Ps≤16 ± 3.0 ± 3.5 ± 4.0 － 响变 6.4＜ Ps≤16 ± 4.0 ± 4.5 ± 5.0 －化( 差压量程≤ 6kPa) 量 16＜ Ps≤ 25± 3.5± 4.0± 4.5－

电容式压力、差压变送器(1151外形)简介

电容式压力、差压变送器(1151外形) 主要特点 ·压力、差压变送器应用广泛 ·量程0.1kPa至40MPa ·易于维护,可升级 ·固态、拔插式线路板 ·阻尼可调 ·本机零点和量程调整 ·小巧、坚固、易于安装的结构 ·长期稳定性 ·智能、模拟可选，可满足各种应用要求 ·100:1量程比 ·新改进的智能型压力、差压变送器量程比可达100:1 ·精度=+/-[0.02（URL/量程）-0.1]%校验量程 产品概述 电容式压力、差压变送器有多种型式，可用于差压、流量、表压、绝压、真空度、液位和比重的测量场合。根据订货信息表确定变送器的型号，指定如压力范围，输出方式和变送器基本的结构件材料等。此外，如附件、认证、特殊制造程序的选项均可选择。 工作原理 工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。 线路板模块（智能型） 变送器线路板模块采用专用集成电路（ASICS）和表面封装技术。信号块接收来自传感器膜头的数字信号和修正系数后, 对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟信号输出，

并可与HART手操器通讯。可选的液晶表头插入线路板上，可显示以压力工程单位或百分比为单位的数字输出。 数据组态（智能型） 组态数据存贮在变送器线路板上的永久性EPROM存贮器中。变送器断电数据仍能保存，因此变送器一通电立刻就可工作。 数/模专换和信号传送（智能型） 过程变量以数字数据方式存贮，可进行精确地修正和工程单位转换，之后经修正的数据被转换成一个模拟输出信号。HART手操器可直接存取传感器的数字信号，而不需数/模转换从而达到更高精度 通讯模式（智能型） 电容式智能型压力、差压变送器采用HART协议通讯,该协议采用工业标准BELL202频移健控（FSK）技术，将一个高频信号叠加在电流输出信号上实现远程通讯。而不会影响回路的一致性。 软件功能 HART协议使用户很容易对电容式智能型压力、差压变送器进行组态, 测试和具体设置。 组态 电容式智能型可以很容易地用HART手操器进行组态。组态包括两个方面。第一，对变送器可操作参数的设置，包括设置：零点和量程设置点线性或平方根输出阻尼工程单位选择。第二，可存入变送器的信息性数据，以识别变送器和对变送器作物理描述。这些数据包括： 工位号：8个字母数字字符 描述符：16个字母数字字符 信息：32个字母数字字符 法兰类型 排液/排气阀材料 O型环材料 除了以上可组态参数外，电容式智能型压力、差压变送器的软件中还包含许多非用户可修改信息；变送器类型，传感器极限，最小量程，灌充液，隔离膜片材料，膜头系列号，和变送器软件版本号。 测试 电容式智能型压力、差压变送器可进行连续自检。如发现问题，变送器则激活用户可选的模拟输出报警。用HART手操器可以查询变送器以确定问题所在，变送器向手操器输出特定信息，以便识别问题，并快速而易于检修。 具体设置 具体设置用于变送器首次设置和数字线路板维修时，它允许对传感器和模拟输出进行微调，以符工厂压力标准，另外，特性化功能使用户可避免意外或故意调整模拟输出设置点。

压力变送器的工作原理

压力变送器的工作原理 压力变送器的工作原理 压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。 压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。 压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。 差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。 差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV级的 电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。 压力传感器工作原理 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1 、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式

压力差压变送器的应用及选型

压力-差压变送器的应用及选型 压力/差压变送器的应用及选型 1概述 在诸类仪表中，变送器的应用最广泛、最普遍，变送器大体分为压力变送器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器有两线制和四线制之分，两线制变送器尤多；有智能和非智能之分，智能变送器渐多；有气动和电动之分，电动变送器居多；另外，按应用场合有本安型和隔爆型之分；按应用工况变送器的主要种类如下：低（微）压/低差压变送器；中压/中差压变送器；高压/高差压变送器；绝压/真空/负压差压变送器；高温/压力、差压变送器；耐腐蚀/压力、差压变送器；易结晶/压力、差压变送器。 变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。实际运用中分为直接测量和间接测量；其用途有过程测量、过程控制和装置联锁。常见的变送器有普通压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。 压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。如压力变送器，除测量压力外，它还可以测量设备内的液位。在常压容器测量液位时，需用一台压变即可。当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变

送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。2压力/差压变送器介绍 差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。 2.1制作 从压力和差压变送器制作的结构上来分有普通型和隔离型。普通型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，接受被测压力的膜片为外膜片。原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，测出了外膜片所感受的压力。 隔离型变送器主要是针对特殊的被测量介质使用的，如被测介质离开设备后会产生结晶，而使用普通型变送器需要取出介质，会将导压管和膜盒室堵塞使其不能正常工作，所以必须选用隔离型。隔离型通常作成法兰式安装，即在被测设备上开口加法兰使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般不会造成结晶堵塞。 当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这样可将传感膜片插入到设备内部，从而感应到的介质温度不会降低，这样测量是有保障的，即选用插入式法兰变送器。 隔离型变送器有远传型和一体型。远传型即外膜盒与测量膜盒之间用加强毛细管连接，一般毛细管为3~5米，这样外膜盒装在设备上，内膜盒及

压力变送器说明书

一、1151压力变送器工作原理 被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ 1151压力变送器原理图 元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图 二、电气原理图 1151压力变松电气原理图 三、主要特点 电容式变送器有下列特点 1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜 2.采用二线制工作方式 3.敏感元件采用固体化结构，小型坚固，抗振能力强 4.主要部件可与1151同类产品进行互换， 5.关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。 6.正迁移可达500%，负迁移可达600%(最小量程时) 7.阻尼可调 电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般

结构尺寸 八、1151变送器典型安装 变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。 变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。转动接头，可以改变其接孔的中心距离为5lmm,54mm,57mm三种尺寸。 为了确保接头密封，在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧，其最后拧紧力距大约为40N.m(29fs-bs)，切勿一次拧紧某一只螺栓。有时为了安装上的方便，变送器本体上的压力容室可转动。只要压力容室处于垂直面，则变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时)，则必须消除由于导压管高度不同而引起的液柱压力的影响。即重新调零位。 九、变送器的型号命名

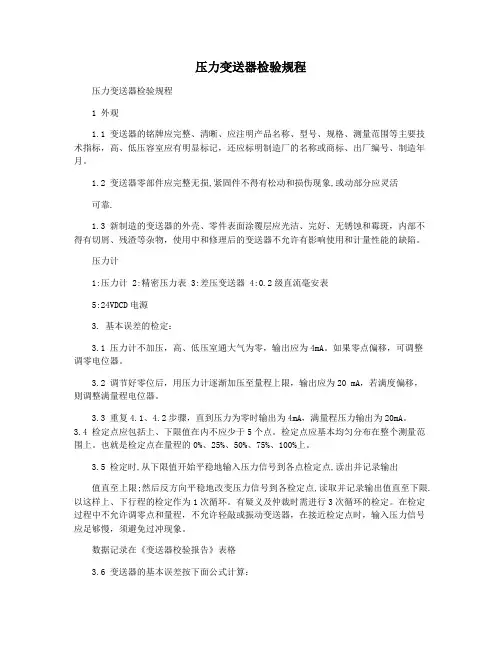

压力变送器校验规程

压力变送器校验规程 1.0目的 规范压力变送器的校准操作，确保压力变送器的有效性和准确性。 2.0范围 对新购或年检的压力变送器进行校验。 3.0校验时所需标准仪器及设备 1）活塞压力计； 2）精密压力表； 3）稳压电源； 4）精密电阻箱； 5）标准电流表。 4.0校验接线方法 5.0校验方法 5.1外观检查 1）变送器的名牌应完整、清晰。 2）变送器的零件表面涂覆层应整洁、完好，无腐蚀和锈斑。 5.2基本误差校验（±0.2% ~±0.5%） 校验不少于5个有效点。 增加输入信号，使输入信号依次缓慢地停在各个有效点上（不得超过有效点值

再返回），读取标准表的数值并记录被检表的数值。然后，减小输入信号，用同样的方法对仪表进行反向校验。若误差超过允许值，则调整零点、量程、线性电位器，直到满足精度要求为止。在校验过程中不允许调零点和量程，不允许轻敲或推动变送器。 5.3回程误差校验（0.2% ~0.5%） 回程误差校验与示值基本误差校验同时进行。即正向与反向校验时，同一被校分度线上的示值之差，取其中最大值，如误差超过允许值，应重新进行基本误差校验，直到满足精度要求为止。 5.4校验结果的处理 经校验合格的压力变送器填写仪表校验记录，做合格标识方可投入使用，不合格的压力变送器填写仪表维修记录并详细记录不合格项目，经维修仍达不到标准要求的填写仪表报废申请表。 5.5校验周期为12个月。 6.0参考文件 JJF1071国家计量校准规范编写规则 JJF1001通用计量术语及定义 GBT/T8170数值修约规则与极限数值的表示和判定 7.0记录表格 压力（差压）变送器检定记录表 压力表检定记录表 压力（差压）控制器检定记录表

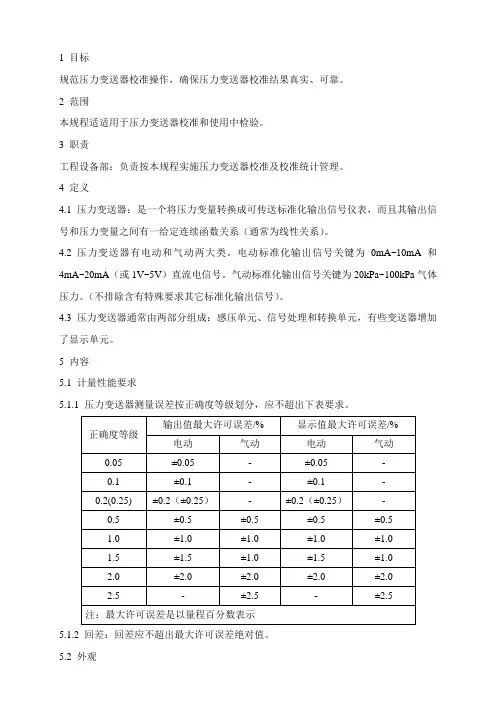

压力变送器校准规程

1 目的 规范压力变送器校准的操作，确保压力变送器的校准结果真实、可靠。 2 范围 本规程适用于压力变送器的校准和使用中检验。 3 职责 工程设备部：负责按本规程执行压力变送器的校准及校准记录的管理。 4 定义 4.1 压力变送器：是一种将压力变量转换成可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系（通常为线性关系）。 4.2 压力变送器有电动和气动两大类。电动的标准化输出信号主要为0mA~10mA和4mA~20mA（或1V~5V）的直流电信号。气动的标准化输出信号主要为20kPa~100kPa 的气体压力。（不排除具有特殊规定的其他标准化输出信号）。 4.3 压力变送器通常由两部分组成：感压单元、信号处理和转换单元，有些变送器增加了显示单元。 5 内容 5.1 计量性能要求 5.1.2 回差：回差应不超过最大允许误差的绝对值。 5.2 外观 5.2.1 变送器的铭牌应完整、清晰，并具有以下信息：产品名称、型号规格、测量范围、准确度等级、额定工作压力等主要技术指标；制造厂的名称或商标、出厂编号、制造年月、制造计量器具许可证标志及编号；防爆产品还应有相应的防爆标志。 5.2.2 变送器零部件应完好无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。 5.2.3 有显示单元的变送器，数字显示应清晰，不应有缺笔画现象。 5.2.4 密封性：压力变送器的测量部分在承受测量压力上限时，不得有泄漏现象。 5.3 校准条件 5.3.1 标准器

5.3.1.1 从提高校准能力出发，标准仪器及配套设备引入的扩展不确定度与被校温度计最大允许误差绝对值相比应尽可能小； 5.3.1.2 选用标准器如下：过程校准仪，精密压力表或数字压力计，压力校验器。 5.3.2 环境条件 5.3.2.1 环境温度：（20±5）℃； 5.3.2.2 环境湿度：45%~75%； 5.3.2.3 压力变送器所处的环境应无明显的机械振动和外磁场（地磁场除外）； 5.3.2.4 压力变送器应在5.4.2.1，5.4.2.2，5.4.2.3环境条件下至少静置2h方可校准；准确度低于0.5级的变送器可缩短放置时间，一般为1h。 5.4 校准项目和校准方法 5.4.1 外观：用目力观测和通电检查，应符合5.2的要求。 5.4.2 密封性检查：平稳地升压（或疏空），使压力变送器测量室压力达到测量上限值（或当地大气压力90%的疏空度），关闭压力源，密封15min，应无泄漏。 5.4.3 输出值误差和显示值误差的校准： 5.4.3.1 传压介质为气体时，介质应清洁、干燥；传压介质为液体时，应使标准仪器与压力变送器的受压点在同一水平面上。 5.4.3.2 电动变送器除制造厂另有规定外，一般需要通电预热15min。 5.4.3.3 校准点选择：校准点的选择应按量程均匀分布，一般应包括上限值、下限值（或其附近10%输入量程以内）在内不少于3个点。 5.4.3.4 校准前的调整：校准前，用改变输入压力的办法对输出下限值和上限值进行调整，使其与理论的下限值和上限值相一致。一般可以通过调整“零点”和“满量程”来完成。 5.4.3.5 校准方法：从下限开始平稳地输入压力信号到各校准点，读取并记录输出值和显示值（如有显示单元）直至上限；然后反方向平稳改变压力信号到各个校准点，读取并记录输出值和显示值（如有显示单元）直至下限。在校准过程中不允许调整零点和量程，不允许轻敲和振动变送器，在接近校准点时，输入压力信号应足够慢，避免过冲现象。 5.4.3.6 回差的校准：回差的校准与输出值误差和显示值误差的校准同时进行，应符合5.1.2的要求。 5.4.4 误差计算 5.4.4.1 输出值误差的计算：压力变送器的输出值误差按公式ΔA=A1-A2计算； ΔA——压力变送器各校准点的输出值误差，mA，V或kPa； A1——压力变送器上行程或下行程各校准点的实际输出值，mA，V或kPa； A2——压力变送器各校准点的理论输出值，mA，V或kPa。 5.4.4.2 显示值误差的计算：压力变送器的显示值误差按公式Δp=p1-p2计算； Δp——压力变送器各校准点的显示值误差，Pa，kPa或MPa； p1——压力变送器上行程或下行程各校准点的实际显示值，Pa，kPa或MPa； p2——压力变送器各校准点的标准表显示值，Pa，kPa或MPa。 5.5 校准结果的处理 5.5.1 校准结果符合允差范围的压力变送器，粘贴计量合格标签。 5.5.2 校准结果不符合允差范围的压力变送器，粘贴禁用标签，并注明不合格项目和内

差压式压力变送器

液位计技术报告 技术报告名称：差压变送器技术报告 学院名称：电气信息学院 专业班级：测控02 学生学号：1504200327 学生姓名：余文广 学生成绩： 指导教师： 课程设计时间：至

格式说明（打印版格式，手写版不做要求） （1）任务书三项的内容用小四号宋体，1.5倍行距。 （2）目录（黑体，四号，居中，中间空四格），内容自动生成，宋体小四号。 （3）章的标题用四号黑体加粗（居中排）。 （4）章以下的标题用小四号宋体加粗（顶格排）。 （5）正文用小四号宋体，1.5倍行距；段落两端对齐，每个段落首行缩进两个字。 （6）图和表中文字用五号宋体，图名和表名分别置于图的下方和表的上方，用五号宋体（居中排）。 （7）页眉中的文字采用五号宋体，居中排。页眉统一为：武汉工程大学本科课程设计。（8）页码：封面、扉页不占页码；目录采用希腊字母Ⅰ、Ⅱ、Ⅲ…排列，正文采用阿拉伯数字1、2、3…排列；页码位于页脚，居中位置。 （9）标题编号应统一，如：第一章，1，1.1，……；论文中的表、图和公式按章编号，如：表1.1、表1.2……；图1.2、图1.2……；公式（1.1）、公式（1.2）。

差压变送器技术报告 引言：本差压式压力变送器技术报共分为五部分：第一部分介绍压力变送器的类型；第二部分介绍差压式压力变送器的测量原理；第三部分介绍差压式压力变送器的优点缺点适用范围；第四部分介绍一般差压变压器的结构以及设计方案；第五部分总结。 第一部分压力变送器分类 压力变送器分类。在测量仪器中，变送器的应用最广泛、最普遍，变送器大体分为压 力变送器和差压变送器。压力变送器有电动式和气动式两大类。电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。气动式的统一输出信号为20～100Pa的气体压力。压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等，。 压力变送器和差压变送器的区别。单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。如压力变送器，除测量压力外，它还可以测量设备内的液位。在常压容器测量液位时，需用一台压变即可。当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况） 传感器和变送器之间的区别。传感器是将一个要测量的物理量转换成另一个可以读取处理的物理量,现代控制中,这种物理量就是电信号；变送器就是将传感器初级的电信号转换成标准的电信号,例如电流信号4--20mA,0--20mA,电压信号0--10V,1--5V。初级的压力传感器是压力引起应变产生毫伏信号变化，如果传感器内已经带有放大整形电路,输出标准电流或电压信号，这样的传感器也可以称为压力变送器；压力变送器的叫法，是相对于早期的压力传感器都是输出毫伏信号的,现代的压力传感器大部分已经直接输出标准信号了，所以现在的压力传感器与压力变送器就有可能合而为一了。 第二部分.液位计工作原理 差压变送器，顾名思义就是测量被测介质的压强差，即△P=ρg△h。由于油罐往往是圆柱形，其截面圆的面积S是不变的，那么，重力G=△P·S=ρg△h·S，S不变，G与△P成正比关系。即只要准确地检测出△P值，与高度△h成反比，在温度变化时，虽然油品体积膨胀或缩小，实际液位升高或降低，所检测到的压力始终是保持不变的。如果用户需要显示实际液位，也可以引入介质温度补偿予以解决。 压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压

变送器检定规程

变送器检定规程 一概述 压力变送器是一种将压力变量转换成可传送的统一输出信号的压力仪表，而且其输出信号与压力变量之间有一给定的连续函数关系，通常为线性函数。 压力变量包括正、负压力，差压和绝对压力。 压力变送器有电动和气动两大类，电动的统一输出信号为0-10mA, 4-20mA(或1-5V)的直流电信号，气动的统一输出信号为20-100kPa的气体压力。 压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、奕变式和频率式，等等。 二技术要求 1 外观 1.1变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，高、低压容室应有明显标记，还应标明制造厂的名称或商标、出厂编号、制造年月。 1.2送器零部件应完整无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。 1.3新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。 2 密封性 变送器的测量部分在承受测量上限压力(差压变送器为额定工作压力)时，不得有泄漏和损坏现象。 3基本误差 变送器基本误差应不超过表1规定。 准确度等级基本误差(%) 回程误差(%) 0.2(0.25) 0.5 1.0 1.5 2.5 0.5 1.0 2.5 2.5 ±0.2(±0.25) ±0.5 ±1.0 ±2.5 ±2.5 ±0.5 ±1.0 ±1.5 ±2.5 0.16(0.2) 0.4 0.8

1.2 2.0 0.25 0.5 0.75 1.25 回程误差 新制造的变送器回程误差应不超过表1规定，使用中和修理后的变送器回程误差应不大于表1中基本误差的绝对值。 项目准确度等级 0.5 1.0 1.5 2.5 指标(%) 静压影响 Ps—静压值(Mpa) 下限值变化量Ps≤6.4 ±2.0 ±2.5 ±3.0 ±3.0 Ps≤6.4 (差压量程≤6kPa) ±3.0 ±3.5 ±4.0 － 6.4＜Ps≤16 ±3.0 ±3.5 ±4.0 － 6.4＜Ps≤16 (差压量程≤6kPa) ±4.0 ±4.5 ±5.0 － 16＜Ps≤25 ±3.5 ±4.0 ±4.5 － 25＜Ps≤32 ±4.5 ±5.05.5 ±5.5 － 32＜Ps≤40 ±5.0 ± ±6.0 － *以输出量程的百分数表示，以后各表中的百分号含义相同。 4 静压影响 5.1力平衡式差压变送器静压影响应不超过表2规定。 5.2气动差压变送器静压影响应不超过表3规 项目准确度等级 0.5 1.0 1.5 2.5 指标(%) 静压影响 Ps—静压值(Mpa) 下限值变化量Ps≤2.5 ±0.75 ±1.0 －－ Ps≤2.5 (差压量程≤2.5kPa) ±1.5

压力差压变送器技术规格书

压力/差压变送器 技 术 规 范 书

1总则 1.1本规范适项目压力、差压变送器的设计、结构、性能、安装和调试等方面的技术要求。 1.2本规范提供的是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标方应提供一套满足本规范和所列标准要求的高质量标准产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.3如果投标方未以书面形式对本规范书提出异议，则意味着投标方提供的压力、差压变送器完全符合本技术技术规范和有关工业标准的要求。如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”文标题的专门章节中加以详细说明。 1.4本规范书使用的标准如遇与投标方所执行的标准相冲突时，按较高标准执行。 1.5所有正式文件、所附图纸及相互通讯函件，均应使用中文。不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。部分硬件说明书记图纸可使用英文，但只作为辅助工作语言。 1.6只有招标方有权修改本规范书。经买卖双方协商，最终确定的规范书应作为合同的一个附件，并与合同文件有相同的法律效力。1.7在签订合同后，招标方有权提出因标准、规范和规程发生变化所产生的一些修订要求，具体事项由双方共同协商确定。 1.8卖方应提供不同型式、不同材质、不同规格、不同压力等级的阀组的分项单价报价及产品发生故障时须更换的零部件价格明细。

2设备使用环境 2.1海拔高度：1000米以下 2.2最高温度：85度 2.3最低气温：-19度 2.4相对湿度：≤95% 3技术要求 3.1供应方应明确所供设备的技术参数符合仪表数据表的技术要求并在表述中明确说明技术水平在目前的先进性。所供设备应提供标准和规范要求的检验文件、质检合格证书和相关资料。 3.2供方应提供数据表中所要求的符合质量标准的附件和备品备件，如果有其他需要附件或备品备件，供方应以书面形式在投标书中明确说明，并附详细规格参数、材质及价格明细。 3.3供方应提供技术上成熟先进的设备，不得使用实验性的设备和技术。 3.4设备应按照最新规范和标准进行设计、制造、检验、测试和安装。 3.5除以上要求外，未指定要求的技术参数应由供应商明确表述，但不仅限于此还应满足以下要求: 3.5.1所有变送器信号必须为智能型两线制4-20mA DC 叠加HART 协议信号（HART 版本6.0 或以上）。 3.5.2智能型现场变送器应能够和DCS系统进行通讯，实现远程对现场变送器进行设置、组态和维护。 3.5.3智能型压力和差压变送器应具备非易挥发性存储器。
