北京利达LD128EII主机调试说明

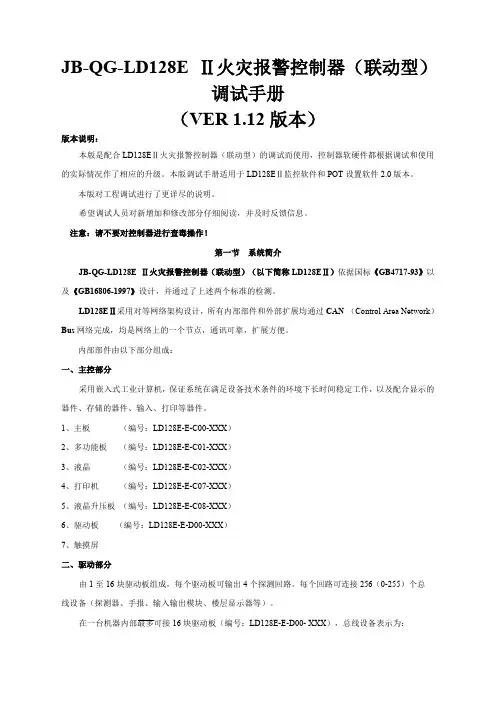

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）
]
调试手册
（VER 版本）
]
版本说明：
本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。本版调试手册适用于LD128EⅡ监控软件和POT设置软件版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！
>
第一节系统简介
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：
一、主控部分
采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）
2、多功能板（编号：LD128E-E-C01-XXX）
3、液晶（编号：LD128E-E-C02-XXX）
…
4、打印机（编号：LD128E-E-C07-XXX）
5、液晶升压板（编号：LD128E-E-C08-XXX）
6、驱动板（编号：LD128E-E-D00-XXX）
7、触摸屏
二、驱动部分
由1至16块驱动板组成，每个驱动板可输出4个探测回路。每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：
X X — XXX
·
地址号（000-255）
回路号（00-31）
总线设备可以为以下几种方式：
1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出。
4、楼层显示器类：可与LD128E系列控制器连接的各楼楼层显示器。
三、电源部分
电源部分由LD5800E统一提供DC24V电源，通过以下部件转换为DC5V、DC±12V及24V。（编号：LD128E-E-P00-XXX）
)
四、辅料部分
1、串口2扩展线（编号：LD128E-E-A00-XXX）
2、12 P端子（编号：LD128E-E-A01-XXX）
3、10 P端子（编号：LD128E-E-A02-XXX）
4、扬声器（编号：LD128E-E-A03-XXX）
五、线缆部分
1、主板（液晶口）— 液晶 （编号：LD128E-E-L00-XXX （C00-C02）） 3、主板（并口）— 打印机 （编号：LD128E-E-L02-XXX （C00-C07）） 4、主板（串口一）— 多功能板 （编号：LD128E-E-L03-XXX （C00-C01）） 5、主板（触摸屏接口）— 触摸屏 （编号：LD128E-E-L04-XXX （C00-C05））
~
6、多功能板 —液晶升压板 （编号：LD128E-E-L06-XXX （C01-C08））
7、液晶升压板 —液晶 （编号：LD128E-E-L07-XXX （C09-C02））
8、主板（串口二）— CRT （编号：LD128E-E-L08-XXX （C00-C11））
注：电源连接线、主备电检测线及CAN 通讯总线无编号，在该线上具有字母标识。
六、整机系统连接图
七、接线端子图
5VG 24V
VSS LD128E
CL2CH2NO COM 5V+CL1
CH1BD ZD G
BD ZD 5VG 5V+CL 5V+G CH ON
COM 5VG 12V+
八、系统调试工具
1、调试键盘、鼠标 （编号：LD128E-E-T00-XXX ） 该键盘即为计算机标准键盘、鼠标，USB 接口，插入（主板）的USB 口。
键盘、鼠标为常用调试工具，在系统的设置和调试中经常需要使用。
注：主板目前只有一个USB 口，如果键盘鼠标同时使用可以用一个USB-HUB （可以一带多） 2、调试用网线（反压） （编号：LD128E-E-T05-XXX ） 通过网口传输数据使用。
3、SD 卡及SD 转换卡
？
"
第二节组网说明
`
本节内容仅限于多控制器联网使用，如果系统中使用LD9000、LD5000系列，手动盘也有所涉及。
一、网络节点的划分
由于E系统采用对等网络的框架设计，所以每个设备在该网络上都要具有独一无二的网络地址，地址区段划分为主机段地址、驱动板段地址、手动盘段地址和保留段地址。
1、主机段地址
网络上的主机（包括LD128E、LD128E（Q）及LD128E（M）均要占用一个地址，地址段为（00—63（3FH））。在保留段中的240（F0H）为主机的公共地址。网络上最多可以有64台主机。
主机网络地址的设定可参照不同型号控制器的使用（调试）说明书。对LD128E的设置中要注意将LD128E-E-C01-XXX（多功能板）的拨码开关设为与主机相同的地址。
2、驱动板段地址
*
网络上每块驱动板均占用一个地址，地址段为（64（40H）—127（7FH）），在保留段中的241（F1H）为驱动板的公共地址。网络上最多可以连接64块驱动板
为方便工程调试，每块驱动板实际拨码均为6位（00—63）软件自动识配本段地址，故而在调试时驱动板拨号为00—63。每块驱动板有四个回路（00～03）。
回路号根据驱动板号计算得来。例如：第1块驱动板的2回路表示为06回路；第5块驱动板的0回路表示为20回路。
回路的表示号为两位，对于超过99的回路号在首位借用英文字母表示。
A0～A9 ：100～109
B0～B9 ：110～119
C0～C9 ：120～129
┋┋
P0～P5 ：250～255
）
网络上最多可以有256个回路（00—255（P5）），因而网络上最大总线设备数量为256×256 = 65536个。
3、手动盘段地址
手动盘包括LD9000E系列、LD7000E系列、LD5000E系列产品。
每个手动盘均有一个网络地址，地址段为（128（80H）—191（BFH）），在保留段中的242（F2H）为手动盘公共地址。最多可接入64块手动盘。
为方便工程调试，每块手动盘实际拨码为6位（00—63）。软件自动适配本段地址。故而在调试时，手动盘号为00—63。手动盘地址的设定可参照不同型号手动盘的使用（调试）说明书。
4、保留段地址
192（C0H）—255（FFH）为保留地址。除了上述段的公共地址外，在系统中未分配。
5、其它事项
,
在主机的实际显示和操作中，主机地址为主机实际拨码值，驱动板地址为实际拨码值加64；手动盘地址为实际拨码值加128。
二、联网的方式
主机内部和主机间均通过CAN总线进行连接。单纯从通讯上考虑，主机间可不通过任何设备进行联网。但实际中，由于主机间电位不同，相互间距离远、线路长、可能叠加各种干扰信号，也可能有短路、断路和强电引入等情况的发生，从而可能导致整个网络无法工作。所以要求在设计和施工中，通过LD6908E联网模块对各主机进行有效隔离。以保证在上述异常发生时各主机能工作正常。
主机联网的工程设置可通过POTNET设置程序完成。由于主机号不同、驱动板地址不同，所以每台控制器的探测回路编号也各不相同。LD128E控制器所直接管理的联动模块，网络所有回路的设备均可以参与其逻辑运算。
每台LD128EⅡ控制器，均可保存整个网络的数据。
可以将单机的工程视为只有一台主机的网络。
第三节开机检测
—
本节内容适用于LD128EⅡ在现场开机前和开机过程中的检测。
一、外观检测
1、外观干净，字迹清楚，表面无划痕、掉漆现象（距机柜米处）。
2、机箱门开关灵活无声响，机箱门关闭时门缝 < 3mm。
3、显示灯与显示孔位置对正。
4、机械锁安装正确，启动灵活。
5、液晶无划痕，要有保护膜。
二、联接检测
、
1、内部走线符合工艺要求，其它应符合通用工艺要求。
2、查看所有连线是否正确（查看整机结构图）。是否有断路、短路、接错、接反等现象。
三、开机运行
系统检查没有问题后，可以开机通电运行。
四、通电检测
1、确定无误后通电、开机，用万用表测试电源电压是否正确。
5V：～ 12V：～ 24V：～
2、如上述检验正常，应能听到主板发出“嘟”一声响，液晶有显示并能正常进入系统，多功能板交替显示闪亮并有连续的火警声响。
1、用万用表测量各探测器回路的电压应为±1V。
…
五、多功能板通讯检测
观察控制器面板指示灯，是否根据实际情况亮灭。主板到多功能板、多功能板到各节点如果通讯异常，可观察通讯多功能调试用指示灯（见多功能板示意图）：
L17：WORK 多功能板工作时灯亮；不工作时灯灭。
L18：CANT CAN总线发送灯，当有数据向CAN总线发送时灯状态取反(亮灭或灭亮)，无数据发送时灯常亮或常灭。
LD19：CANR CAN总线接收灯，当多功能板由CAN总线接收到数据时灯状态取反(亮灭或灭亮)，无数据接收时灯常亮或常灭。
LD20：CANF CAN总线发送出错时，灯状态取反，CAN发送正常时灯常亮或常灭。
LD21：232OK 多功能板与主机通讯正常时灯闪烁，通讯不上时，灯常亮或常灭。
注：请开机前一定检查电源线，观察是否有短路、断路情况发生。通电中如发现异常情况，请立即切断电源！
#
:
第四节设置软件NEWPOT
LD128EⅡ使用专用设计软件NEWPOT。完成系统的设置，NEWPOT软件在调试用计算机上使用。NEWPOT软件也可以对LD128E进行设置，使用方法相同。
1.程序初始化界面如下：
初始化完毕以后，自动在C：根目录下生成 128E 和 128E2 两个文件夹2．节点开关
通过打钩的方式直接选中被选中的主机，驱动板，手动盘。选中完毕后，点击保存，否则取消。
~
3总线设备界面如下：
按照相应设置选择菜单。其中报警类设置如下：
填写必要的工程数据后，点击保存按钮，自动下翻一页。全部数据设置完成后，点击退出按钮。如果想取消本次所做的所有修改直接点击。
控制类设置如下：
其主要设置如上，如果被设置的工程数据用在128E 型主机上，编写启动逻辑如下：
点击复选按钮。则旁边的编辑框会自动点亮。
填写 128E 控制器的启动逻辑.
|
手动盘，楼层显示依次类推。
2:128E2 逻辑编程
逻辑编程：
点击则修改生效，否则修改无效。
3：初始化：
点击后，程序弹出对话框，询问是不初始化，点击确定后，128E2 的工程数据恢复为初始状态。
注： 128E 文件夹下的工程数据并不初始化。
…
4:快速设置
点击快速设置后，弹出程序设置界面，
设置每个回路的的设备。
同一回路可以快速设置探测器类和模块类的总线设备，每一种总路线设备设置完后点击SAVE键进行保存，同一回路的总路线设备全部设置完毕后点击OK键退出。
点击后，弹出如下界面
点击OK ，程序回在 128E2 的文件夹下自动生成和两个文件，文件中可以查看128E2的文件逻辑，文件中可以查看回路地址，设备类型，以及安装部位等信息。
点击文件分解后，程序自动在 128E 的文件夹下生成128E 控制器的工程文件
5:回路查询：
回路查询是在工程数据设置完成以后，方便调式人员查询每个回路设备的具体信息。如：查询 1 回路的设备信息
】
程序显示1回路的设备信息
6:类型生成:
自动生成联动控制设备的类型和编号7:工程信息
8:语言选择：
可以切换中英选项。
|
将工程数据用SD卡或通过网线拷贝到LD128EⅡ控制器C：\K91208\DATNET目录下。
第五节逻辑编程
每台联动设备启动都依赖着一个条件，由于设备的种类、安装地点、所起作用、设计要求等的千差万别，每个条件都不可能相同。但对于条件本身来说，它只有两种结果：真与假。
因此需要构造一种语言，让工程人员在现场环境中把各种功能迥异、繁简不同的条件都包罗且能准确、简明地描述出来。
我们把在现场环境中设置一个联动设备与其它探测器和联动设备的关系，叫做编辑联动逻辑关系表达式，也就是常说的现场编程。
一、构成的元素
我们知道，一个联动设备的启动有赖于与之相关的探测器的状态和联动设备启动和回答信号。因此我们构造了三类元素：探测器、联动启动和联动回答。有关延时启动已作为专门处理。
，
1、探测器：由 TXXXXX 组成，T是探测器关键字；T后第一、二位数字表示探测器所在的探测回路号（00 — P5）；T后第三至五位数字表示探测器的地址（000 —255）。
例如：第11回路17号探测器表示为：T11017，第A4回路202号探测器表示为：TA4202。
探测器报警后该值为 1（真），未报警为 0（假）。
新系统中我们还增加了烟温复合型探测器。对于烟温复合型探测器我们可区分烟报警和温报警，并且这两种火警都可以参与逻辑运算。
对于烟报警同上。
温报警：由HXXXXX组成，H是关键字，例如：第15回路18号为烟温复合型探测器，表示：烟报警为T15018；温报警为H15018。
2、联动启动：由 CXXXXX 组成，C是联动启动关键字；C后第一、二位数字表示联动设备所在的探测回路号（00 — P5）；C后第三至五位数字表示联动模块的地址（000 — 255）。
例如：第6回路31号联动模块的启动表示为：C06031，第F6回路191号联动模块的启动表示为：CF6191。
该设备启动后该值为 1（真），未启动为 0（假）。
3、联动回答：由 LXXXXX 组成，L是联动回答关键字；L后第一、二位数字表示联动设备所在的探测回路号（00 — P5）；L后第三至五位数字表示联动模块的地址（000 — 255）。
例如：第2回路0地址联动模块的回答表示为：C02000，第E3回路15号联动模块的启动表示为：CE3015。
#
收到该设备的回答信号后该值为 1（真），未收到回答信号为 0（假）。
4、公共火警：为了使用灵活，特别增加了FIRE（fire）元素。当系统任意一个或一个以上探测器报警后该值为 1（真），未发生火警（正常）时该值为 0（假）。
5、手报火警：增加了HFIRE（hfire）元素。当系统任意一个或一个以上手动报警按钮报警后该值为1（真），未报警（正常）时该值为 0（假）。
6、消火栓报警：增加了XFIRE（xfire）元素。当系统任意一个或一个以上消火栓报警后该值为 1（真），未报警（正常）时该值为 0（假）。
7、水流指示器报警：增加了WFIRE（wfire）元素。当系统任意一个或一个以上水流指示器报警后该值为 1（真），未报警（正常）时该值为 0（假）。
8、压力开关报警：增加了PFIRE（pfire）元素。当系统任意一个或一个以上压力开关报警后该值为1（真），未报警（正常）时该值为 0（假）。
：
9、长逻辑关系：增加了LONG（long）元素。当一个联动逻辑超过规定长度后（128个字符），不在逻辑关系输入栏中输入其逻辑关系，只输入LONG元素。此元素只可单独使用不能参与运算。（详见高级编程）
二、元素间的逻辑关系运算
一个四则运算表达式不仅包含操作数，还要包含运算符。结果为一个自然数。同样，逻辑关系表达式再繁杂也是由这两项组成。它的运算结果为真或假（1或0）。我们所说的元素就是操作数，为了构成表达式，还需要构造逻辑运算符。我们的运算符包括“（、）、|、$、&、—、*、+”。每种运算符都有优先级，就像四则运算中乘除优先于加减。
运算符见下表：
这样一个逻辑关系表达式运算结果决定了联动设备的启动。
注意以下几项：
1、每个表达式用;结束。
2、字符用大、小写书写都可以，但不能混写（例如：公共火警只能写为 FIRE 或 fire）。
3、元素内不能有空格，元素与运算符之间可加任意空格（也可不加），元素或运算符与结束标志END 之间需有一个以上的空格。
|
4、在有|、$、& 运算符的运算中，如果在表达式计算的连续区间内有与其指定运算设备不相同类型的设备时，可以自动跳过。例如：T00010 | T00025 END 在表达式中，0回路16号设备为联动控制模块，在对报警类设备的计算中，将自动跳过。
逻辑编程：
新增加三个运算符，“~”“,”“#”
例一：T00001=C01001~C01005 ；
等于号左边的是启动逻辑，等于号右边的是启动模块的地址，在最后一个模块地址的后面用分号结束。
例一的具体含义是当0回路的1号总线设备报火警时，满足1回路的1号模块、2号模块、3号模块、4号模块、5号模块的逻辑条件。
注：“~”只能用在模块之间，且“~”两端的模块地址必须是同一回路的。
例二：T00001=C01001，C01012，C03003，C04004，C05005 ；
[
例二的具体含义是当0回路的1号总线设备报火警时，满足1回路的1号模块、1回路12号模块、3回路3号模块、4回路4号模块、5回路5号模块的逻辑条件。
注：“，”只能用在模块之间，“，”两端的模块地址可以是同一回路的也可以是不同回路的。
例三：T00001＃T01255#T02003=C03001 ；
