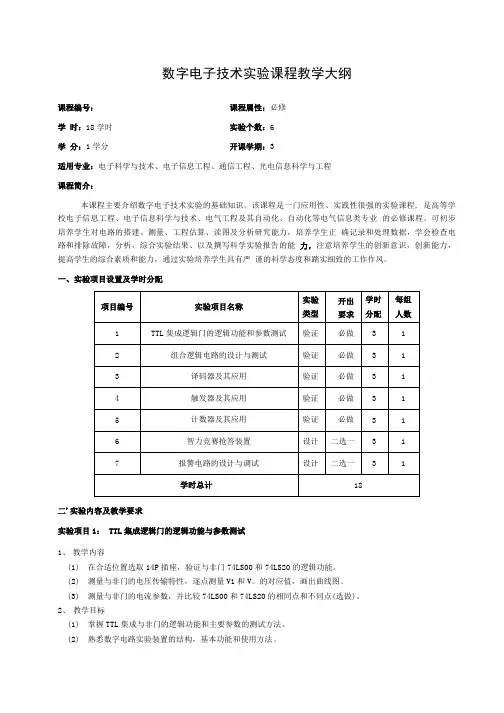

数字电子技术实验实验教学大纲
《数字电子技术实验》实验教学大纲
一、课程基本信息
二、实验课程的性质、任务和目的
通过《数字电子技术》实验,在于培养学生理论联系实际的能力，验证和巩固课堂讲授的基础理论和基本知识，使学生加深对数字电子技术基本原理和基础知识的理解和掌握，培养学生的实验操作技能和动手实践能力。在此基础上，适当增设综合设计性实验，训练学生会思考、善研究、敢创新的思维模式，提高学生分析和解决实际问题的能力。
三、实验方式
1、由指导教师讲解实验的基本要求、目的、操作规程及注意事项。
2、学生按一人一实验箱训练独立完成操作或分组按项目要求共同完成。
3、要求学生课前预习，严格遵守实验课守则，认真实验，按时完成实验内容。
四、实验项目设置、学时分配及基本要求
【实验项目一】门电路逻辑功能及测试
【实验项目二】组合逻辑电路的功能测试
【实验项目三】译码器及其应用
【实验项目四】触发器及其应用
【实验项目五】计数器及其应用
【实验项目六】波形产生及单稳态触发器
【实验项目七】555时基电路及其应用
【实验项目八】寄存器及其应用
【实验项目九】D/A、A/D转换器
【实验项目十】智力竞赛定时抢答器设计
【实验项目十一】电子秒表的设计
【实验项目十二】直流数字电压表
【实验项目十三】数字频率计
【实验项目十四】数字电子钟电路设计
五、实验考核方式与评分办法
1、实验考核成绩占课程总分20%；
2、实验成绩评定按实验预习占15%、实验操作占70%、实验报告占15%计算。
执笔人：专业负责人：学院教学副院长审核签名：
制定日期：年月日
电子技能实训教学大纲
电子技能实训教学大纲 Final approval draft on November 22, 2020
电子技能实训教学大纲一、实训课程概况： 电子技能实训教学是以学生自己动手，掌握电子技术基础理论、一定操作技能和制作几种实际产品为特色的实训项目。它是电子产品生产基本技能和工艺知识入门的向导，又是创新实践的开始和创新精神的启蒙。电子技能实训教学体系的研究是为了在电子实训教学中使机电、电子专业的学生尽快掌握电子产品的生产工艺的理论，掌握技能、积累经验和提高能力共同发展。为机电、电子专业的学生毕业后尽快适应岗位的需要，改革现行的电子实训教学内容和教学方式，高起点的培养电子产品的设计制造人才，以满足制造业发展对人才的需要。 二、实训课程安排： 本课程分九个实训单元进行。 (一) 电子基本技能实训 （二）电子仪器与线路分析实训 （三）EDA实训 （四）电子综合技能（信号发生器制作）实训 （五）电子综合技能（数字电子钟制作）实训 （六）计算机仿真实训 （七）家用电器维修实训 《电子基本技能实训》教学大纲 实训名称：电子基本技能实训实训课代码： 实训周数：一周实训学分：1 适用专业：工科类修电子技术课程所有专业，适用于本科 一、实训教学的性质和任务 电子基本技能实训是电子、电气类职业技术教育的重要环节，是培养学生实践技能的重要途径之一。本课程从电子元器件识别、检测，通过万用表、电子测量仪器的使用，焊接元器件装配技术，手工设计印制电路板，使学生得到一个基本的实践技能训练机会，为以后的实验、实训课程打下基础。 主要目的和任务：
（一）、掌握电子技术应用过程中的一些基本技能。 （二）、巩固、扩大已获得的理论知识。 （三）、了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。 （四）、培养学生综合运用所学的理论知识和基本技能的能力，尤其是培养学生独立分析和解决问题的能力。 二、实训教学的主要内容和基本要求 1、电子基本技能实训教学的主要内容及知识、能力、素质的基本要求： （一）、熟练掌握指针式万用表和数字式万用表的使用方法及注意事项。 （二）、熟练识别各种电子元器件；了解各种元器件的作用、分类、性能及其参数。（三）、用万用表对各种元器件进行测试和判别。 （四）、会查阅电子元器件相关手册。 （五）、掌握各种仪器仪表的操作步骤；了解各种仪器仪表的使用注意事项 （六）、掌握各种焊接工具的使用及维护。 （七）、熟悉电子产品的安装及手工焊接技术，能独立完成电子元器件的拆、装、焊。（八）、能独立完成简单电子产品的安装与焊接。 （九）、熟悉电路板的设计原则；了解印制电路板的制作过程。 （十）、掌握简单电子产品（LC振荡器）原理图的绘制。 2、电子基本技能实训教学方法手段的基本要求： 将该实训分成教学模块，由老师逐块讲解示范，再由学生动手实际操作，老师布置实训任务，学生在规定时间内完成，教师随时指导检查，最终使学生熟练掌握该实训的全部内容，并写出实训总结报告。 3、电子基本技能实训教学考核方法的基本要求： 在规定时间内完成实训任务，并且准确设计合理的，成绩优秀（10分）； 在规定时间内完成实训任务，但有错误能及时发现并改正者，成绩良好（8分）； 在规定时间内完成实训任务，但错误未能改正者，成绩及格（6分）； 未能在规定时间内完成实训任务者，成绩不及格（4分）。 各次考核成绩最终汇总量化，同出勤、课堂表现成绩一同计入总成绩。 出勤：10分课堂考核：50分（10分/次*5次） 课堂表现：10分实训总结报告：30分
数字电子技术基础试题及答案(一)
数字电子技术基础期末考试试卷 1.时序逻辑电路一般由和两分组成。 2.十进制数（56）10转换为二进制数为和十六进制数为。 3.串行进位加法器的缺点是，想速度高时应采用加法器。 4.多谐振荡器是一种波形电路，它没有稳态，只有两个。 5.用6个D 触发器设计一个计数器，则该计数器的最大模值M=。 123（1（24．T ，图1 5 时，6．D 触发器 的Q 和Q1的表达式，并画出其波形。 图 D=Q n+1=Q 1= 7.已知电路如图4所示，试写出: ①驱动方程； ②状态方程； ③输出方程； ④状态表；
⑤电路功能。图4 1．设计一个三变量偶检验逻辑电路。当三变量A 、B 、C 输入组合中的“1”的个数为偶数时F=1，否则F=0。选用8选1数选器或门电路实现该逻辑电路。 要求： （1）列出该电路F(A,B,C)的真值表和表达式； （2ABCF 2求： （1（21.3.4.产生5.32 10分，共 70分） 1．解： 2．证明：左边 3．解： （1）化简该 函数为最简与或式： 解： F 3()43A B C D E A B C D E AB AC A D E =++++--------------=?+++--------------=++-------------分 分 分 ()()33()(1)22BC D B C AD B BC D BAD CAD BC BC BC D BA CA =++++--------------=++++--------------=++++-----------------------分 分分分
填对卡诺图圈对卡诺图-----------2分 由卡诺图可得： F A B A C D A C D B C B D =++++------------------------------2分 （2）画出用两级与非门实现的最简与或式电路图： 则可得电路图如下：------------------------------------------------2分 4．T 1=0.7T=0.7f= T 1=q= 1T T 5．6． 方程： n n n Q Q K Q 0 0000=+ 1111110(n n n n Q J Q K Q Q X +=+=⊕（2分） ③输出方程：n n Q Q Y 01=-----------------------------------------（1分） ④状态表：--------------------------------------------------------------------（3分） ⑤从状态表可得：为受X 控制的可逆4进制值计数器。-----------------------------（2分） 1．解：（1）依题意得真值表如下:--------------------------3分 0102J J Q ⊕（分）
电力电子技术实验指导书
实验一单结晶体管触发电路及示波器使用 班级学号姓名 同组人员 实验任务 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．详细学习万用表及示波器的使用方法。 二．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMCL—05E组件 4．MEL—03A组件 5．双踪示波器（自备） 6．万用表（自备） 7. 电脑、投影仪 三．实验线路及原理 将NMCL—05E面板左上角的同步电压输入接SMCL-02的U、V输出端，触发电路选择单结晶体管触发电路，如图1所示。 图1单结晶体管触发电路图 四．注意事项 双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外
壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 五．实验内容 1.实验预习 （1）画出晶闸管的电气符号图并标明各个端子的名称。 （2）简述晶闸管导通的条件。 （3）示波器在使用两个探针进行测量时需要注意的问题。 2. 晶闸管特性测试 请用万用表测试晶闸管各管脚之间的阻值，填写至下表。 + A K G - A K G 3.单结晶体管触发电路调试及各点波形的观察 按照实验接线图正确接线，但由单结晶体管触发电路连至晶闸管VT1的脉冲U GK不接（将NMCL—05E面板中G、K接线端悬空），而将触发电路“2”端与脉冲输出“K”端相连，以便观察脉冲的移相范围。 合上主电源，即按下主控制屏绿色“闭合”开关按钮。这时候NMCL—05E内部的同步变压器原边接有220V，副边输出分别为60V（单结晶触发电路）、30V（正弦波触发电路）、7V（锯齿波触发电路），通过直键开关选择。 合上NMCL—05E面板的右下角船形开关，用示波器观察触发电路单相半波整流输出（“1”），梯形电压（“3”），梯形电压（“4”），电容充放电电压（“5”）及单结晶体管输出电压（“6”）和脉冲输出（“G”、“K”）等波形，并绘制在下图相应位置。
《电工电子技术》教学大纲
《电工与电子技术》教学大纲 课程名称：电工电子技术课程类别：职业基础课 学时： 88 学分： 4.5 适用专业：机械类所有专业 先修课程：工程数学（含线代） 一、课程教学目标 《电工电子技术》是一门具有较强实践性的职业基础课程。通过本课程的学习，学生可以获得电工和电子技术的基本理论和基本技能。为学习后续课程和专业课打好基础，也为今后从事工程技术工作和科学研究奠定一定的理论基础。 课程的任务在于培养学生的科学思维能力，树立理论联系实际的工程观点，提高学生分析问题和解决问题的能力。 二、教学内容及基本要求 1、电路 （1）了解电路的作用和组成，电路的三种状态。 （2）了解电路主要物理量的定义。 （3）掌握电流、电压的参考方向。 2、电路的基本元件 （1）了解电阻、电感和电容元件的特性。 （2）掌握电源的两种模型及外特性。 3、电路的基本定律 （1）了解欧姆定律和基尔霍夫定律的主要内容。 （2）掌握用欧姆定律和基尔霍夫定律分析电路的方法。 4、电路的分析方法 （1）掌握用支路电流法，叠加原理，戴维南定理分析电路。 （2）学会运用电压源、电流源的互换方法。 5、正弦交流电路基础 （1）掌握正弦量的相量表示法。 （2）了解正弦量的三要素。 （3）掌握分析单一参数元件的交流电路。 6、正弦交流电路的分析方法 （1）了解谐振的基本概念以及RLC串联电路与并联电路的谐振条件和特点。 （2）掌握RLC串联电路中电压与电流的关系及功率的计算。 （3）掌握阻抗串、并联电路的分析、计算方法，提高功率因数的方法。 7、三相正弦交流电路 （1）了解了解三相交流电的产生。 （2）掌握三相交流电的表示方法。 （3）掌握负载两种连接形式的相、线电压，相、线电流的关系。
数字电子技术实验报告
专业： 班级： 学号： 姓名： 指导教师： 电气学院
实验一集成门电路逻辑功能测试 一、实验目的 1. 验证常用集成门电路的逻辑功能; 2. 熟悉各种门电路的逻辑符号; 3. 熟悉TTL集成电路的特点，使用规则和使用方法。 二、实验设备及器件 1. 数字电路实验箱 2. 万用表 3. 74LS00四2输入与非门1片74LS86四2输入异或门1片 74LS11三3输入与门1片74LS32四2输入或门1片 74LS04反相器1片 三、实验原理 集成逻辑门电路是最简单，最基本的数字集成元件，目前已有种类齐全集成门电路。TTL集成电路由于工作速度高，输出幅度大，种类多，不宜损坏等特点而得到广泛使用，特别对学生进行实验论证，选用TTL电路较合适，因此这里使用了74LS系列的TTL成路，它的电源电压为5V+10%,逻辑高电平“1”时＞2.4V，低电平“0”时＜0.4V。实验使用的集成电路都采用的是双列直插式封装形式，其管脚的识别方法为：将集成块的正面（印有集成电路型号标记面）对着使用者，集成电路上的标识凹口左，左下角第一脚为1脚，按逆时针方向顺序排布其管脚。 四、实验内容 ㈠根据接线图连接，测试各门电路逻辑功能 1. 利用Multisim画出以74LS11为测试器件的与门逻辑功能仿真图如下
按表1—1要求用开关改变输入端A,B,C的状态，借助指示灯观测各相应输出端F的状态，当电平指示灯亮时记为1，灭时记为0，把测试结果填入表1—1中。 表1-1 74LS11逻辑功能表 输入状态输出状态 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 悬空 1 1 1 悬空0 0 0 2. 利用Multisim画出以74LS32为测试器件的或门逻辑功能仿真图如下
电力电子技术实验指导书最新版
电力电子技术实验指导书 第一章概述 一、电力电子技术实验内容与基本实验方法 电力电子技术是20世纪后半叶诞生和发展的一门新技术，广泛应用于工业领域、交通运输、电力系统、通讯系统、计算机系统、能源系统及家电、科研领域。 电力电子技术课程既是一门技术基础课程，也是一门实用性很强的应用型课程，因此实验在教学中占有十分重要的位置。 电力电子技术实验课的主要内容为：电力电子器件的特性研究，重点是开关特性的研究；电力电子变换电路的研究，包括：三相桥式全控整流电路（AC/DC 变换）、SPWM逆变电路（DC/AC变换）、直流斩波电路（DC/DC变换）、单相交流调压电路（AC/AC变换）四大类基本变流电路。 电力电子技术实验借助于现代化的测试仪器与仪表，使学生在实验的同时熟悉各种仪器的使用，以进一步提高实验技能。 波形测试方法是电力电子技术实验中基本的、常用的实验方法，电力电子器件的开关特性依据波形测试而确定器件的工作状态及相应的参数；电力电子变换电路依据波形测试来分析电路中各种物理量的关系，确定电路的工作状态，判断各个器件的正常与否。因此，掌握不同器件、不同电路的波形测试方法，可以使学生进一步掌握电力电子电路的工作原理以及工程实践的方法。
本讲义参考理论课的内容顺序编排而成，按照学生掌握知识的规律循序渐进，旨在加强学生实验基本技能的训练、实现方法的掌握；培养和提高学生的工程设计与应用能力。 由于编者水平有限，难免有疏漏之处，恳请各位读者提出批评与改进意见。 二、实验挂箱介绍与使用方法 （一）MCL—07挂箱电力电子器件的特性及驱动电路 MCL—07挂箱由GTR驱动电路、MOSFET驱动电路、IGBT驱动电路、PWM 发生器、主电路等部分组成。 1、GTR驱动电路：内含光电耦合器、比较器、贝克箝位电路、GTR功率器件、串并联缓冲电路、保护电路等。可对光耦特性（延迟时间、上升时间、下降时间），贝克电路对GTR导通关断特性的影响，不同的串、并联电路对GTR开关特性的影响以及保护电路的工作原理进行分析和研究。 2、MOSFET驱动电路：内含高速光耦、比较器、推挽电路、MOSFET功率器件等。可以对高速光耦、推挽驱动电路、MOSFET的开启电压、导通电阻R ON、跨导g m、反相输出特性、转移特性、开关特性进行研究。 3、IGBT电路驱动：采用富士IGBT专用驱动芯片EXB841，线路典型，外扩保护电路。可对EXB841的驱动电路各点波形以及IGBT的开关特性进行研究。 本挂箱的特点： （1）线路典型，有助于对基本概念的理解，力求通过实验，使学生对自关断器件的特性有比较深刻的理解。
《模拟电子技术实验》教学大纲
《模拟电子技术实验》教学大纲 课程中文名称(课程英文名称)：模拟电子技术实验/Experiments of analog electron technology 一、课程编码：1021004006 二、课程目标和基本要求： 1、模拟电子技术实验是《模拟电子技术基础》课程的主要实践环节,是深化理论知识,培养实验技能,提高学生运用理论分析、解决实际问题的能力的重要教学和学习过程。 2、通过实验使学生充分认识到电子技术研究和发展的重要位置，以及它在物理学科应用中的重要意义。通过实验引导、启发学生解放思想、更新观念、摆正理论与实践的关系。 三、课程总学时： 30 学时(严格按教学计划时数)[理论： 0 学时；实验： 30 学时] 四、课程总学分: 1 学分(严格按教学计划学分) 五、适用专业和年级：物理教育学；2006级。 六、实验项目汇总表： 八、大纲内容：
实验一常用电子仪器的使用 [实验目的和要求] 1、学习电子电路实验中常用的电子仪器的主要技术指标、性能及正确使用方法。 2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。 [实验内容] 1、示波器的检查与校准； 2、用示波器观察和测量交流电压及周期； 3、用示波器测量直流电压； 4、用示波器测量相位； 5、毫伏表与数字万用表交流电压测量的比较。 [主要实验仪器与器材] 1、SS-7802示波器一台； 2、EM1642信号发生器一台； 3、DF1701直流电源一台； 4、DF2170毫伏表一台； 5、UT56数字万用表一只。 实验二、晶体管元件的认识和测量 [实验目的和要求] 1、掌握用万用表鉴别晶体管的性能； 2、了解晶体管特性图示仪的简单原理及使用方法,用晶体管特性图示仪测量特性曲线和参数； 3、绘制小功率晶体管的特性曲线,并运用特性曲线求参数。 [实验内容] 1、用数字万用表鉴别晶体三极管的性能； 2、XJ4810晶体管特性图示仪测量晶体管的特性曲线和参数。 [主要实验仪器与器材] 1、XJ4810晶体管特性图示仪； 2、UT56数字万用表； 3、晶体三极管(3A X31、901 4、9015)、稳压管。
数字电子技术基础试题及答案 (1)
. 数字电子技术基础期末考试试卷 一、填空题 1. 时序逻辑电路一般由 和 两分组成。 2. 十进制数（56）10转换为二进制数为 和十六进制数为 。 3. 串行进位加法器的缺点是 ，想速度高时应采用 加法器。 4. 多谐振荡器是一种波形 电路，它没有稳态，只有两个 。 5. 用6个D 触发器设计一个计数器，则该计数器的最大模值M= 。 二、化简、证明、分析综合题： 1．写出函数F (A,B,C,D) =A B C D E ++++的反函数。 2．证明逻辑函数式相等：()()BC D D B C AD B B D ++++=+ 3．已知逻辑函数F= ∑（3,5,8,9，10，12）+∑d(0,1,2) （1）化简该函数为最简与或式： （2）画出用两级与非门实现的最简与或式电路图： 4．555定时器构成的多谐振动器图1所示，已知R 1=1K Ω，R 2=8.2K Ω，C=0.1μF 。试求脉冲宽度 T ，振荡频率f 和占空比q 。 ………………………密……………………封…………………………装…………………订………………………线……………………… 系别 专业（班级） 姓名 学号
图1 5．某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态 时，1Y 、6Y 分别才为低电平（被译中）。 图2 6．触发器电路就输入信号的波形如图3所示，试分别写出D 触发器的Q 和Q1的表达式，并画出其波形。 图3 ………………封…………………………装…………………订………………………线………………………
D= Q n+1= Q1= 7. 已知电路如图4所示，试写出: ①驱动方程； ②状态方程； ③输出方程； ④状态表； ⑤电路功能。图4 三、设计题：（每10分，共20分） 1．设计一个三变量偶检验逻辑电路。当三变量A、B、C输入组合中的“1”的个数为偶数时F=1，否则F=0。选用8选1数选器或门电路实现该逻辑电路。要求： （1）列出该电路F(A,B,C)的真值表和表达式； （2）画出逻辑电路图。 2．试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。要求： （1）列出计数器状态与V01、V02的真值表；
数字电子技术实验指导书
数字电子技术实验指导书 （韶关学院自动化专业用） 自动化系 2014年1月10日 实验室：信工405
数字电子技术实验必读本实验指导书是根据本科教学大纲安排的，共计14学时。第一个实验为基础性实验，第二和第七个实验为设计性实验，其余为综合性实验。本实验采取一人一组，实验以班级为单位统一安排。 1．学生在每次实验前应认真预习，用自己的语言简要的写明实验目的、实验原理，编写预习报告，了解实验内容、仪器性能、使用方法以及注意事项等，同时画好必要的记录表格，以备实验时作原始记录。教师要检查学生的预习情况，未预习者不得进行实验。 2．学生上实验课不得迟到，对迟到者，教师可酌情停止其实验。 3．非本次实验用的仪器设备，未经老师许可不得任意动用。 4．实验时应听从教师指导。实验线路应简洁合理，线路接好后应反复检查，确认无误时才接通电源。 5．数据记录 记录实验的原始数据，实验期间当场提交。拒绝抄袭。 6．实验结束时，不要立即拆线，应先对实验记录进行仔细查阅，看看有无遗漏和错误，再提请指导教师查阅同意，然后才能拆线。 7．实验结束后，须将导线、仪器设备等整理好，恢复原位，并将原始数据填入正式表格中，经指导教师签名后，才能离开实验室。
目录实验1 TTL基本逻辑门功能测试 实验2 组合逻辑电路的设计 实验3 译码器及其应用 实验4 数码管显示电路及应用 实验5 数据选择器及其应用 实验6 同步时序逻辑电路分析 实验7 计数器及其应用
实验1 TTL基本逻辑门功能测试 一、实验目的 1、熟悉数字电路试验箱各部分电路的基本功能和使用方法 2、熟悉TTL集成逻辑门电路实验芯片的外形和引脚排列 3、掌握实验芯片门电路的逻辑功能 二、实验设备及材料 数字逻辑电路实验箱，集成芯片74LS00（四2输入与非门）、74LS04（六反相器）、74LS08(四2输入与门)、74LS10（三3输入与非门）、74LS20（二4输入与非门）和导线若干。 三、实验原理 1、数字电路基本逻辑单元的工作原理 数字电路工作过程是数字信号，而数字信号是一种在时间和数量上不连续的信号。 （1）反映事物逻辑关系的变量称为逻辑变量，通常用“0”和“1”两个基本符号表示两个对立的离散状态，反映电路上的高电平和低电平，称为二值信息。（2）数字电路中的二极管有导通和截止两种对立工作状态。三极管有饱和、截止两种对立的工作状态。它们都工作在开、关状态，分别用“1”和“0”来表示导通和断开的情况。 （3）在数字电路中，以逻辑代数作为数学工具，采用逻辑分析和设计的方法来研究电路输入状态和输出状态之间的逻辑关系，而不必关心具体的大小。 2、TTL集成与非门电路的逻辑功能的测试 TTL集成与非门是数字电路中广泛使用的一种逻辑门。实验采用二4输入与非门74LS20芯片，其内部有2个互相独立的与非门，每个与非门有4个输入端和1个输出端。74LS20芯片引脚排列和逻辑符号如图2-1所示。
电力电子技术仿真实验指导书
《电力电子技术实验》指导书 合肥师范学院电子信息工程学院
实验一电力电子器件 仿真过程： 进入MATLAB环境，点击工具栏中的Simulink选项。进入所需的仿真环境，如图所示。点击File/New/Model新建一个仿真平台。点击左边的器件分类，找到Simulink和SimPowerSystems，分别在他们的下拉选项中找到所需的器件，用鼠标左键点击所需的元件不放，然后直接拉到Model平台中。 图 实验一的具体过程： 第一步：打开仿真环境新建一个仿真平台，根据表中的路径找到我们所需的器件跟连接器。
提取出来的器件模型如图所示： 图 第二步，元件的复制跟粘贴。有时候相同的模块在仿真中需要多次用到，这时按照常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。还有一个常用方便的方法是在选中模块的同时按下Ctrl键拖拉鼠标，选中的模块上会出现一个小“+”好，继续按住鼠标和Ctrl键不动，移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块，同时该模块名后会自动加“1”，因为在同一仿真模型中，不允许出现两个名字相同的模块。 第三步，把元件的位置调整好，准备进行连接线，具体做法是移动鼠标到一个器件的连接点上，会出现一个“十字”形的光标，按住鼠标左键不放，一直到你所要连接另一个器件的连接点上，放开左键，这样线就连好了，如果想要连接分支线，可以要在需要分支的地方按住Ctrl键，然后按住鼠标左键就可以拉出一根分支线了。 在连接示波器时会发现示波器只有一个接线端子，这时可以参照下面示波器的参数调整的方法进行增加端子。在调整元件位置的时候，有时你会遇到有些元件需要改变方向才更方便于连接线，这时可以选中要改变方向的模块，使用Format菜单下的Flip block 和Rotate
数字电子技术基础习题及答案
数字电子技术基础考题 一、填空题：（每空3分，共15分） 1．逻辑函数有四种表示方法，它们分别是（真值表）、（逻辑图）、（逻辑表达式）和（卡诺图）。 2．将2004个“1”异或起来得到的结果是（0 ）。 3．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。4．TTL器件输入脚悬空相当于输入（高）电平。 5．基本逻辑运算有: （and ）、（not ）和（or ）运算。 6．采用四位比较器对两个四位数比较时，先比较（最高）位。 7．触发器按动作特点可分为基本型、（同步型）、（主从型）和边沿型；8．如果要把一宽脉冲变换为窄脉冲应采用（积分型单稳态）触发器 9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（TTL ）电路和（CMOS ）电路。 10．施密特触发器有（2）个稳定状态.，多谐振荡器有（0 ）个稳定状态。 11．数字系统按组成方式可分为功能扩展电路、功能综合电路两种；12．两二进制数相加时，不考虑低位的进位信号是（半）加器。 13．不仅考虑两个_______本位_____相加，而且还考虑来自___低位进位____相加的运算电路，称为全加器。 14．时序逻辑电路的输出不仅和___该时刻输入变量的取值______有关，而且还与_电路原来的状态_______有关。 15．计数器按CP脉冲的输入方式可分为__同步计数器和____异步计数器_。 16．触发器根据逻辑功能的不同，可分为_____rs______、______jk_____、___t________、___d________、___________等。 17．根据不同需要，在集成计数器芯片的基础上，通过采用__反馈归零法_________、__预置数法_________、__进位输出置最小数法__等方法可以实现任意进制的技术器。 18．4. 一个JK 触发器有 2 个稳态，它可存储 1 位二进制数。 19．若将一个正弦波电压信号转换成同一频率的矩形波，应采用多谐振荡器电路。20．把JK触发器改成T触发器的方法是 j=k=t 。 21．N个触发器组成的计数器最多可以组成2n 进制的计数器。 22．基本RS触发器的约束条件是rs=0 。
数字电子技术实验报告汇总
《数字电子技术》实验报告 实验序号：01 实验项目名称：门电路逻辑功能及测试 学号姓名专业、班级 实验地点物联网实验室指导教师时间2016.9.19 一、实验目的 1. 熟悉门电路的逻辑功能、逻辑表达式、逻辑符号、等效逻辑图。 2. 掌握数字电路实验箱及示波器的使用方法。 3、学会检测基本门电路的方法。 二、实验仪器及材料 1、仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件： 74LS00 二输入端四与非门2片 74LS20 四输入端双与非门1片 74LS86 二输入端四异或门1片 三、预习要求 1. 预习门电路相应的逻辑表达式。 2. 熟悉所用集成电路的引脚排列及用途。 四、实验内容及步骤 实验前按数字电路实验箱使用说明书先检查电源是否正常，然后选择实验用的集成块芯片插入实验箱中对应的IC座，按自己设计的实验接线图接好连线。注意集成块芯片不能插反。线接好后经实验指导教师检查无误方可通电实验。实验中
1.与非门电路逻辑功能的测试 （1）选用双四输入与非门74LS20一片，插入数字电路实验箱中对应的IC座，按图1.1接线、输入端1、2、4、5、分别接到K1~K4的逻辑开关输出插口，输出端接电平显 图 1.1 示发光二极管D1~D4任意一个。 （2）将逻辑开关按表1.1的状态，分别测输出电压及逻辑状态。 表1.1 输入输出 1(k1) 2(k2) 4(k3) 5(k4) Y 电压值（v） H H H H 0 0 L H H H 1 1 L L H H 1 1 L L L H 1 1 L L L L 1 1 2. 异或门逻辑功能的测试
图 1.2 （1）选二输入四异或门电路74LS86，按图1.2接线，输入端1、2、4、5接逻辑开关(K1~K4)，输出端A、B、Y接电平显示发光二极管。 （2）将逻辑开关按表1.2的状态，将结果填入表中。 表1.2 输入输出 1(K1) 2(K2) 4(K35(K4) A B Y 电压（V） L H H H H L L L H H H H L L L H H L L L L L H H 1 1 1 1 1 1 1 1
数字电子技术基础试卷及答案套
数字电子技术基础1 一．1．（1５分） 试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。设各触发器初态为“0”。 二．（15分） 已知由八选一数据选择器组成的逻辑电路如下所示。试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。 八选一数据选择器输出端逻辑表达式为：Y=Σm i D i,其中m i是S2S1S0最小项。 三．（8分） 试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A （A1、A0），B（B1、B0）。要求用三个3输入端与门和一个或门实现。 四．（12分） 试按步骤用74LS138和门电路产生如下多输出逻辑函数。 74LS138逻辑表达式和逻辑符号如下所示。 五．（15分） 已知同步计数器的时序波形如下图所示。试用维持-阻塞型D触发器实现该计数器。要求按步骤设计。 六．（18分） 按步骤完成下列两题 1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。 2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。 图5-1
图5-2 七． 八．（10分） 电路下如图所示，按要求完成下列问题。 1．指出虚线框T1中所示电路名称. 2．对应画出V C 、V 01、A 、B 、C 的波形。并计算出V 01波形的周期T=？。 数字电子技术基础2 一．（20分）电路如图所示，晶体管的β＝100,Vbe=0.7v 。 （1）求电路的静态工作点; （2） 画出微变等效电路图, 求Au 、r i 和r o ； （3）若电容Ce 开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势. 二．（15分）求图示电路中a U 、b U 、b U 、c U 及L I 。 三．（8分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号X 1如下图所示，试分别画出各单元电路相应的电压输出信号波形Y 1、Y 2、Y 3。设各触发器初始状态为“0”态。 四．（8分）判断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。 （a ） （b ）
电力电子技术实验指导书
景德镇陶瓷学院 机械电子工程学院 电子电子技术 实验指导书 专业：自动化 实验室：A1栋408 二零一五年六月制 实验一单结晶体管触发电路及单相半波可控整流电 路实验 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。 4．了解续流二极管的作用。
二．实验内容 1．单结晶体管触发电路的调试。 2．单结晶体管触发电路各点波形的观察。 3．单相半波整流电路带电阻性负载时特性的测定。 4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。 三．实验线路及原理 将单结晶体管触发电路的输出端“G”“K”端接至晶闸管VT1的门阴极，即可构成如图4-1所示的实验线路。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏 2．MCL—18组件（适合MCL—Ⅱ）或MCL—31组件（适合MCL—Ⅲ） 3．MCL—33（A）组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件 5．MEL—03三相可调电阻器或自配滑线变阻器 6．二踪示波器 7．万用表 五．注意事项 1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 2．为保护整流元件不受损坏，需注意实验步骤：
(完整版)教学大纲-电子科技大学教务处
《电子技术基础实验Ⅰ》课程教学大纲 课程英文名称：Fundadamentals of Electronic Technology Lab Ⅰ 课程代码：E0200710 学时数：20 学分数：1 课程类型：实验课程 适用学科专业：电子类专业 先修课程：电路分析 执笔者：崔红玲编写日期：2013-11-15 审核人： 一、课程简介 本课程是电子信息工程、通信工程等电子类专业的一门重要实验课程，以“电路分析基础”作为背景知识，在服务于理论课程的同时，注重引导学生建立工程上的感性认识，认识常用的电子元器件，学会使用常用的电子测量仪器，学会简单的电子测量方法，能够设计搭建简单的单元电路。 一、Introduction This course is an important experiment course in electronic and communication engineering. Based on the “Basic Theories of Circuit Analysis”, this course not only serves for the theory courses, but also aims at helping students have a perceptual cognition on electronic engineering projects. Students in this course will be able to know about basic electronic components, use electronic measurement devices, handle simple electronic measurement methods, and design and build the basic circuit unit. 二、课程目标 引导学生建立工程上的感性认识，增强培养学生实践动手能力。通过设计单元电路引导 学生学会应用理论知识，通过预设的问题和实验中遇到的小故障，引导学生学会独立思考， 培养学学生独立分析问题、解决问题的能力。 二、Goals The course will guide the students to have a perceptual cognition on electronic engineering -on ability. Student will be able to apply the electronic theory and thus improve the students’ hands practically by designing the circuit unit. Also, They will have the ability to think independently by solving the problems and faults in the experiments. These teaching activities will enhance
数字电子技术基础试卷及答案
数字电子技术基础试题（一） 一、填空题 : （每空1分，共10分） 1． (30.25) 10 = ( ) 2 = ( ) 16 。 2 . 逻辑函数L = + A+ B+ C +D = 。 3 . 三态门输出的三种状态分别为：、和。 4 . 主从型JK触发器的特性方程= 。 5 . 用4个触发器可以存储位二进制数。 6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。 二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 ) 1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。 2.下列几种TTL电路中，输出端可实现线与功能的电路是（）。 A、或非门 B、与非门 C、异或门 D、OC门 3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ） B、悬空 C、通过小电阻接地（<1KΩ） D、通过电阻接V CC 4.图2所示电路为由555定时器构成的（）。 A、施密特触发器 B、多谐振荡器 C、单稳态触发器 D、T触发器 5.请判断以下哪个电路不是时序逻辑电路（）。 A、计数器 B、寄存器 C、译码器 D、触发器 6．下列几种A/D转换器中，转换速度最快的是（）。 A、并行A/D转换器 B、计数型A/D转换器 C、逐次渐进型A/D转换器 B、 D、双积分A/D转换器 7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（）。 A、施密特触发器 B、反相器 C、单稳态触发器 D、JK触发器 8．要将方波脉冲的周期扩展10倍，可采用（）。 A、10级施密特触发器 B、10位二进制计数器 C、十进制计数器 B、D、10位D/A转换器 9、已知逻辑函数与其相等的函数为（）。 A、 B、 C、 D、 10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。 A、4 B、6 C、8 D、16 三、逻辑函数化简（每题5分，共10分） 1、用代数法化简为最简与或式
数字电子技术实验指导书 新
数字电子技术基础 实验指导书 （适用于数字逻辑、数字电子技术基础、数字电子技术等课程） 北京印刷学院 1
北京印刷学院 信息与机电工程学院 信息工程系 《数字电子技术基础实验》 指 导 书 （适用于数字逻辑、数字电子技术基础、数字电子技术等课程） 电路教研室编 2
3 实验一 示波器的实验研究 一、实验目的与要求 1．掌握COS5020型或V —212E 型双踪示波器的使用方法 2．掌握用示波器测量脉冲波形主要参数的方法 3．熟悉TPE —D6数字电路学习机的使用 二、实验设备与器材 1．双踪示波器 2．数字电路学习机 三、实验内容与步骤 1．双线显示示波器内的CAL 信号 通过检验该信号的周期与幅度，熟悉示波器各旋钮的作用，并测量该信号的周期与幅度。 =CAL V =C A L T 2．示波器测量 用示波器测量数字电路学习机中CP 脉冲的周期（开关放在可调连续脉冲Ⅰ、Ⅱ位置，电位器顺逆时针旋转到底位置），以及该脉冲的逻辑高电平。 =I ax m V =I min T = ax m V = min T 3．观察与测量RC 网络对矩形波信号的响应 本实验所用的电路形式如图1-1所示。 图1-1 RC 实验电路 v I 为输入方波信号，其周期为T =0.1ms 。 （1）RC 微分电路 实验电路中的Z 1和Z 2分别是电容C 和电阻R ，元件参数按表1-1选取，观察与测量输出信号v O 的波形，并测量其脉冲宽度。 （2）RC 积分电路 实验电路中的Z 1和Z 2分别是电阻R 和电容C ，元件参数按表1-2选取，观察与测量输出信号v O 的波形，并测量其脉冲上升时间。 四、预习要求
电力电子技术及电机控制实验指导书 第一章
第三章电力电子技术实验 本章节介绍电力电子技术基础的实验内容，其中包括单相、三相整流及有源逆变电路，直流斩波电路原理，单相、三相交流调压电路，单相并联逆变电路，晶闸管(SCR)、门极可关断晶闸管(GTO)、功率三极管(GTR)、功率场效应晶体管(MOSFET)、绝缘栅双极性晶体管(IGBT)等新器件的特性及驱动与保护电路实验。 实验一单结晶体管触发电路实验 一、实验目的 (1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。 (2)掌握单结晶体管触发电路的调试步骤和方法。 二、实验所需挂件及附件 单结晶体管触发电路的工作原理已在1-3节中作过介绍。 四、实验内容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察。 五、预习要求 阅读本教材1-3节及电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。 六、思考题 (1)单结晶体管触发电路的振荡频率与电路中C1的数值有什么关系? (2)单结晶体管触发电路的移相范围能否达到180°? 七、实验方法 (1)单结晶体管触发电路的观测 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察单结晶体管触发电路，经半波整流后“1”点的波形，经稳压管削波得到“2”点的波形，调节移相电位器RP1，观察“4”点锯齿波的周期变化及“5”点的触发脉冲波形；最后观测输出的“G、K”触发电压波形，其能否在30°～170°范围内移相? (2)单结晶体管触发电路各点波形的记录
电工电子学课程实验教学大纲
《电工电子学》课程实验教学大纲(一) （材料科学专业，环境工程专业，轮机工程，热能与动力专业） 一、课程基本情况 1、课程名称：电工电子学实验 Experimet of Electrotechnics and Electronics 2、课程编号：132000771 3、课程类别：专业基础 4、实验课性质：独立设课 5、课程总学时：材料科学专业，环境工程专业80学时，轮机工程，热能与动力122学时 6、实验学时：32学时， 7、实验学分：1学分 8、先修或同修课程：高等数学，物理学，电工电子学 9、适用专业：材料科学专业，环境工程专业，轮机工程，热能与动力专业 10、大纲执笔：应用电子教研室王艳红职称：副教授 11、大纲审批：
12、制定时间：2006年3月19日 二、实验教学目的和任务 《电工与电子学》是非电类专业一门很强的技术基础课程，其实验是课程的重要部分，是非电类专业的必修课。 随着科学技术的迅速发展，理工科大学生不仅需要掌握电路与电子学方面的基本理论，而且还需要掌握基本的实验技能及一定的科研能力。通过该课程的学习，使学生巩固和加深电路与电子学的基本知识，通过实践进一步加强学生独立分析问题和解决问题的能力、综合设计及创新能力，其中以培养学生实践基础和实践理论为主，为专业实践能力、创新能力，奠定扎实的基础。同时注意培养学生实事、严肃认真的科学作风和良好的实验习惯，为今后工作和学习后续课程打下良好的基础。 三、实验教学基本要求 本课程是非电类专业的技术基础课程，根据非电类专业的特点及要求。它把测量方法、仪器仪表的原理及使用融在相应的实验中，培养学生的实际工作能力。通过课程的实践与教学，学生应达到以下要求。 1、进一步巩固和加深对电路、模拟电子技术、电机、继电接触控制基本知识的理解，提高综合运用所学知识、独立设计电路的能力。 2、掌握仪器仪表的工作原理，能正确使用仪器设备，掌握测试方法和测试技能。
