凯泉离心泵工作原理
江苏凯泉泵业IS系列单级离心泵是系列单级泵的基础上产生的节能产品，该系列产品设计合理，安装维修方便，适用于输送温度低于150℃的清水及物理化学性质类似于水介质。可用于热水锅炉和热交换器作为支撑，循环泵，水泵，也可用于其他的目的，如城市供水，管道泵，矿山排水。
凯泉离心泵工作原理：叶轮由轴带动高速转动，叶片间的液体也须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。只要叶轮不断地转动，液体便会不断地被吸入和排出。
单级离心泵是由叶轮、泵体、泵轴以及轴密封装置组成。
单级离心泵结构简单紧凑，体积小，外形美观。立式离心泵结构重心较低，而且重心在泵脚中心，增加了离心泵的运行稳定性和使用寿命。单级离心泵的进出口直径相同，并且在同一条中心线上，可以直接安装在管路的任何部位，安装方便。在电机上装有防雨罩，置于户外使用无后顾之忧。组件的同心度高，运行平稳，电机采用低噪声轴承，噪声低。单级离心泵的叶轮直接安装在电机轴上，轴向尺寸短，结构紧凑，能有效地平衡运转时产生的径向和轴向负荷。轴封多采用进口钛合金密封环机械密封，可靠性好，很少出现渗漏现象，有些采用中型耐高温机械密封和硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命，确保了运行场地干净整洁。在维修的时候只要卸下泵盖螺母，取出电机及传动组件即可，维修、检修都很方便。也可以根据现场使用条件来选择泵型，有立式，卧式和多方式安装。也可以根据所需的流量扬程选择泵用串联还是并联运行方式。
江苏凯泉泵业制造有限公司，是一家从事水泵的研发设计、制造生产、销售安装的高新技术企业。拥有全套先进的制造测试设备和一支高素质的开发设计和生产制造队伍。公司坚持以科技为发展动力，以质量为企业的生命，以管理为企业前进的保障。创业十年来，公司自主开发了离心泵、空调泵、消防泵、潜污泵供水设备等十余个品种水泵，产品通过了ISO9001质量体系认证，产品质量和性能取得了用户单位的好评。企业的经营理念是：“以用户满意为中心，以优良服务为保障”。公司把客户的利益放在首位，把诚信当作经营准则，从而也使公司自身获得了长足的发展，产品销往全国各地，并与多家空调机厂的产品配套使用。
尚德、务实、和谐、奋进，凯泉人愿和新老朋友携手共进，开创美好未来……如果大家有这方面的需求可以联系咨询江苏凯泉阿里巴巴店铺网址https://www.360docs.net/doc/3612499306.html,
了解多级离心泵及管道离心泵的原理
了解多级离心泵及管道离心泵的原理 了解多级离心泵及管道离心泵的原理|上海立申水泵制造有限公司 离心泵是流动介质（气体和液体，也可以是悬浮颗粒与气体或液体的混合物）从叶片转轴根部（进口）进入，介质依靠高速转动叶片获得离心力，产生一个高压，从泄压口（出口）流出的介质输送设备。多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。多级离心泵的意义在于提高设定压力。多级离心泵启动前的准备工作 1、多级离心泵启动前检查 润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求； 轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通； 盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象； 在联轴器附近或皮带防护装置等处，是否有妨碍转动的杂物； 泵、轴承座、电动机的基础地脚螺栓是否松动； 泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀； 点动多级离心泵，看其叶轮转向是否与设计转向一致，若不一致，必需使叶轮完全停止转动后，调整电动机接线后，方可再启动。 2、多级离心泵充水 水泵在启动以前，泵壳和吸水管内必须先充满水，这是因为有空气存在的情况下，多级离心泵吸人口真空无法形成和保持。
3、多级离心泵暖泵 输送高温液体的泵，如电厂的锅炉给水泵，在启动多级离心泵前必须先暖泵。这是因为给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快升高到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。 管道离心泵原理是：依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！所谓的气蚀是指：离心泵启动时，若泵内存在空气，由于空气的密度很低，旋转后产生的离心力很小，因而叶轮中心区所形成的低压不足以将液位低于泵进口的液体吸入泵内，不能输送流体的现象。 离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。 1、叶轮是离心水泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。 2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的

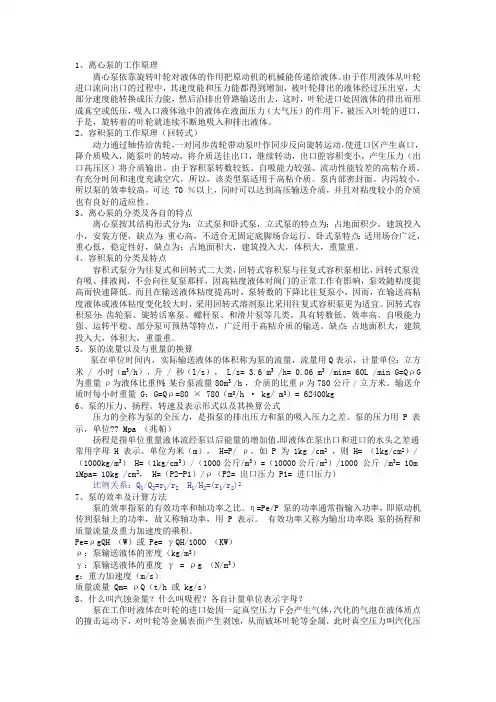

离心泵的工作原理
1、离心泵的工作原理 离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸入口液体池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。 2、容积泵的工作原理（回转式） 动力通过轴传给齿轮，一对同步齿轮带动泵叶作同步反向旋转运动，使进口区产生真口，降介质吸入，随泵叶的转动，将介质送往出口，继续转动，出口腔容积变小，产生压力（出口高压区）将介质输出。由于容积泵转数较低、自吸能力较强、流动性能较差的高粘介质，有充分时间和速度充满空穴，所以，该类型泵适用于高粘介质。泵内部密封面。内泻较小，所以泵的效率较高，可达 70 ％以上，同时可以达到高压输送介质，并且对粘度较小的介质也有良好的适应性。 3、离心泵的分类及各自的特点 离心泵按其结构形式分为：立式泵和卧式泵，立式泵的特点为：占地面积少，建筑投入小，安装方便，缺点为：重心高，不适合无固定底脚场合运行。卧式泵特点：适用场合广泛，重心低，稳定性好，缺点为：占地面积大，建筑投入大，体积大，重量重。 4、容积泵的分类及特点 容积式泵分为往复式和回转式二大类，回转式容积泵与往复式容积泵相比，回转式泵没有吸、排液阀，不会向往复泵那样，因高粘度液体对阀门的正常工作有影响，泵效随粘度提高而快速降低。而且在输送液体粘度提高时，泵转数的下降比往复泵小，因而，在输送高粘度液体或液体粘度变化较大时，采用回转式溶剂泵比采用往复式容积泵更为适宜。回转式容积泵分：齿轮泵、旋转活塞泵、螺杆泵、和滑片泵等几类。具有转数低、效率高、自吸能力强、运转平稳、部分泵可预热等特点，广泛用于高粘介质的输送。缺点：占地面积大，建筑投入大，体积大，重量重。 5、泵的流量以及与重量的换算 泵在单位时间内，实际输送液体的体积称为泵的流量，流量用 Q 表示，计量单位：立方米 / 小时（m3/h），升 / 秒（l/s）， L/s= 3.6 m3 /h= 0.06 m3 /min= 60L /min G=Q ρG 为重量ρ为液体比重例：某台泵流量 80m3/h ，介质的比重ρ为 780 公斤 / 立方米。输送介质时每小时重量 G：G=Qρ=80 × 780（m3/h · kg/ m3）= 62400kg 6、泵的压力、扬程、转速及表示形式以及其换算公式 压力的全称为泵的全压力，是指泵的排出压力和泵的吸入压力之差。泵的压力用 P 表示，单位?? Mpa （兆帕） 扬程是指单位重量液体流经泵以后能量的增加值，即液体在泵出口和进口的水头之差通常用字母 H 表示。单位为米（m）， H=P/ ρ。如 P 为 1kg /cm2，则 H= （lkg/cm2）/（1000kg/m3） H=（1kg/cm3）/（1000公斤/m3）=（10000公斤/m2）/1000 公斤 /m3= 10m 1Mpa= 10kg /cm2， H=（P2-P1）/ρ（P2= 出口压力 P1= 进口压力） 比例关系：Q 1/Q 2 =r 1 /r 2 H 1 /H 2 =(r 1 /r 2 )2 7、泵的效率及计算方法 泵的效率指泵的有效功率和轴功率之比。η=Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用 P 表示。有效功率又称为输出功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe=ρgQH （W）或 Pe= γQH/1000 （KW） ρ：泵输送液体的密度（kg/m3） γ：泵输送液体的重度γ = ρg （N/m3） g：重力加速度（m/s） 质量流量 Qm= ρQ（t/h 或 kg/s） 8、什么叫汽蚀余量？什么叫吸程？各自计量单位表示字母？ 泵在工作时液体在叶轮的进口处因一定真空压力下会产生气体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压
管道离心泵安装及操作
管道离心泵安装及操作 要使用管道离心泵，就必须知道管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择管道离心泵的时候就能够做到胸有成竹了。一般来说，管道离心泵拥有管道离心泵的工作原理，在细节上又有自己的特点。 一、管道离心泵的工作原理 离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。 水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称：气蚀)造成设备事故。二、管道离心泵的优点 运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。 滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。 噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。 故障率低：结构简单合理，关键部分采用国际一流品质;配套，整机无故障工作时间大大提高。 维修方便：更换密封、轴承，简易方便。 占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、型管道离心泵产品特点: 1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。 2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。 3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。 4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。 5、维修方便：更换密封、轴承、简易方便。 6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。 7、清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
D型卧式多级离心泵使用说明书
D、DG系列 多级离心清水泵使用说明书河北高通泵业有限公司
一、概述 D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水，或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。 二、型号说明 1）例150D/DG30X5 150—泵吸入口直径（mm） D、DG—多级、节段式离心清水泵 30—单级扬程为30m 5—泵级数为5级 2）例D/DG 280-43X5 D/DG—多级、节段式离心清水泵 280—泵的流量（m3/h） 43—单级扬程为43m 5—泵级数为5级 三、结构说明 1、泵壳体部分 泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。 2、转子部分 转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上
零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。 3、轴承部分 本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。 4、泵的密封 泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。 5、平衡机构 平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下： 警告：操作程序、习惯等若违背，可能引起人身伤亡事故 小心：操作程序、习惯等若违背，可能引起对设备的损坏 注意：操作程序、条件等应引起高度重视 四、到货检查 到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。 五、泵的装配和拆卸 1、泵的装配本D、DG型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点： a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。 b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。 c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。 d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。 2、泵的拆卸 a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不
简述离心泵的工作原理
简述离心泵的工作原理？ 答：离心式水泵在启动前应先充满水，当电动机带动水泵叶轮高速旋转时，叶轮中的水也跟着旋转起来，由于离心力的作用，水便沿着叶轮圆周旋转的切线方向冲进出口管，水排出后在泵壳内的旋转轴附近就形成了真空，进水管中的水在外压力的作用下，被压进泵内填补真空，所以只要叶轮不停地转动，水就源源不断地由进水管进入泵内排出。 简述补给水处理工艺流程? 综合水泵间来生水→生水加热器→生水箱→生水泵→双介质过滤器→活性炭过滤器→保安过滤器→高压泵→反渗透装置→淡水箱→淡水泵→阳床→除碳器→中间水泵→阴床→混床→除盐水箱→除盐水泵→主厂房热力系统 简述反渗透的原理？ 在半透膜隔开的两种浓度不同的液体之间，水自动从较稀的溶液中穿透膜而流入较浓的溶液中，当浓溶液中的液位上升到一定高度时达到平衡，若在浓溶液侧施加一定的压力时，水的流向可以反过来，从较浓的溶液中流向较稀的溶液中，其稀溶液中的杂质会变的越来越少，这就是反渗透。 试述反渗透处理加那几种药，其作用是什么？ 答：反渗透装置所加药剂有：氧化剂（Na C lO）、还原剂（Na HSO3）、缓蚀阻垢剂（MD C220）。 氧化剂的作用是：杀死水中的细菌、病毒、和活性微生物、有机物。 还原剂的作用是：消除残余的氧化剂，避免氧化剂对膜元件（不耐氧化的高分子材料）造成损坏，同时还原剂还是细菌的抑制剂，可以抑制细菌在反渗透膜表面的生长。 缓蚀阻垢剂的作用是：防止钙镁、二氧化硅等物质在反渗透膜元件浓水侧产生结垢。 除碳器的原理是什么？ 答：鼓风式除碳器的原理是：根据亨利定律，在等温和平衡状态下，气体在液体中的溶解度和该气体在平衡时在液面上的分压成正比，因此当用风机从塔底将空气吹入，空气流将气水界面上的二氧化碳带走，减小了二氧化碳的分压，可促使水中游离二氧化碳更进一步的析出排走。进水从上到下，空气流从下到上，可使水在下滴的过程中不断将水中的二氧化碳析出并排除。 保安过滤器的作用是什么，可不可以将保安过滤器旁路？ 保安过滤器的作用是截留预处理系统漏过的颗粒性杂质，防止其进入反渗透装置或高压泵中造成膜元件被划破，或划伤高压泵叶轮。 试述在离子交换除盐处理中，阴离子的交换选择性规律 阴离子交换的选择性顺序是：在强弱酸混合的溶液中，交换树脂易吸取强酸的阴离子浓溶液与稀溶液相比，前者利于低价离子被吸取，后者利于高价离子被吸取。
ISW卧式管道离心泵选型及技术
ISW卧式管道离心泵选型及技术 要使用ISW卧式管道离心泵，就必须知道ISW卧式管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择ISW卧式管道离心泵的时候就能够做到胸有成竹了。一般来说，ISW卧式管道离心泵拥有卧式管道离心泵的工作原理，在细节上又有自己的特点。 一、ISW卧式管道离心泵的工作原理 离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。 水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称：气蚀)造成设备事故。 二、ISW卧式管道离心泵的优点 运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。 滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。 噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。 故障率低：结构简单合理，关键部分采用国际一流品质;配套，整机无故障工作时间大大提高。 维修方便：更换密封、轴承，简易方便。 占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、ISW型卧式管道离心泵产品特点: 1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。 2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。 3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。 4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。 5、维修方便：更换密封、轴承、简易方便。 6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。 7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
B型离心泵说明书
B型离心泵说明书 1.泵盖２.泵体３.叶轮４.轴５.弹性联轴器６.轴承端盖７.填料压盖8.护轴套9.挡水圈10.密封环11.叶轮螺母 1 2.滚珠轴承. 一.简要说明 B型泵为单级单吸悬臂式离心清水泵，供输送清水及物理化学性质类似于水的液体之用，所输送液体扬程范围为8～60米，流量为10～100米3/时，液体最高温度不超过80℃，适于工矿企业，城市给水排水和农村排灌之用。 泵型号的意义（之一）： 2 B 31 A 同型号泵叶轮直径减少（扬程及配带功率亦相应减少） 所输送液体的扬程31（米） 单级单吸悬臂式离心清水泵 吸水口直径被25除（即该泵吸水口为50毫米）
泵型号的意义（之二）： B 12 — 15 扬程为15（米） 流量为每小时输送12（立方米） 单级单吸悬臂式离心清水泵 B型泵结构简单，轻巧适用，易于维修保养，尤其适应于广大农村使用，泵体出水口方向可根据安装使用条件作90°,180°，270°旋转。 水泵之旋转方向从传动之方向看为顺时旋转，与电机及内燃机等通过弹性联轴器或皮带装置等进行传动，泵轴支以单列向心球轴承，轴承采用黄油润滑。 本系列泵用填料密封形式（即油浸石棉绳），操作人员对填料的松紧程度应进行适当调整。从填料室中液体渗漏，以点滴为宜，过少或过多都会影响水泵的性能。 二、安装与保养 水泵在安装前应作好设备检查与工具准备工作。进出管路重量均不应承受在泵上。 水泵基础如非永久性装置，底板支架应牢固可靠，以运转过程中不发生移动为原则，在正式运转前应检查和调整水泵轴心与电机轴心的重合度，其中心线上下左右的差数均不得超过0.1毫米（如图1中的a位），同时还应在几个相对的位置上用直尺测量两联轴器平面之间的间隙，其最大值亦不得超过0.3毫米。（如图2中的B-C位）。 水泵在运转过程中应注意轴承的温升，一般不超过75℃，水泵每工作2000小时，即应对轴承进行一次清洗换油（钙基黄油）。 在运转中如发现水泵有噪声或异常现象，应立即停车检查。 水泵每工作2000小时即应进行一次全面检查，叶轮与密封环配合处其磨损最大间隙，在其直径方向应不超过1.2～2毫米，如间隙超过其最大值时应立即更换密封环。 如水泵长期停止使用，应对有关零件进行拆卸检查，并涂上防锈油，予以妥善保存。 对B泵进行维护保养时，可按下述顺序参看结构图进行拆卸，（装配时亦可参考其相反顺序）。 1、拧下六角螺母14，取下泵体1。 2、打平外舌止退垫圈11，拧下叶轮螺母10，取下叶轮3，泵盖2，及键15，护轴套8。 3、取下挡水圈9，拆下弹性联轴器5，时键16，拧下六角螺钉13，取下轴承端盖6。 4、拧下六角螺母12，取下填料压盖7及填料。 5、用略大于轴径之铁管从后端轻击轴承内圈，取下4。 易损零件主要尺寸一览表
水泵工作原理
水泵工作原理 水泵工作的目的就是增加压力把原动的机械能转换成液体能量,同时把水从一个地方输送到另一个地方。 一、离心泵的构造 离心泵的基本构造离心泵的种类有很多，图1—1所示为单级单吸式离心泵的基本构造，主要包括蜗壳形的泵壳、泵轴、叶轮、吸水管、压水管、底阀、控制阀门、灌水漏斗和泵座。 图1—1 单级单吸式离心泵构造 1一泵壳；2一泵轴；3叶轮；4一吸水管；5一压水管；6一底阎；7控制阀门；8
灌水漏斗；9泵座 二、离心泵的工作原理 离心泵是利用叶轮旋转而使水产生的离心力来工作的。离心泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水池中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下不断流入与流出，达到了输送水的目的。 三、离心泵的主要零件 离心泵是由许多零件组成的，根据工作时各部件所处的工作状态，大致可以分成三大类型：转动部件、固定部件和交接部件。 1．叶轮 叶轮是泵的核心组成部分，它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成，见图l-2。选择叶轮材料时，除了要考虑离心力作用下的机械强度以外，还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。 叶轮一般可分为单吸式叶轮与双吸式叶轮两种。单吸式叶轮如图l-2所示，它是单边吸水，叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图1—3所示两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。 图1 2单吸式叶轮图l—3双吸式叶轮
离心泵的结构和工作原理
水泵在我们的生活中起到了很好的作用，比如给高层供水，很多人想了解离心泵是怎么工作的，这个就要从离心泵的机构来讲了。 离心泵顾名思义，通过旋转叶轮产生的离心力带动流体，从而实现流体运输。离心泵应用广泛，具有体积小、操作简单、使用寿命长等优点，是流程系统中最常见、不可缺少的一类设备。 叶轮是离心泵的做功零件，离心泵依靠叶轮高速旋转使液体做功，实现液体输送。叶轮一般由轮毂、叶片和盖板三部分组成，根据结构不同可以分为以下三种： 闭式叶轮的两侧均有盖板，叶片位于盖板之间。它效率最高、应用最广，适用于不含固体颗粒及纤维的清洁液体，如淡水和海水。 半开式叶轮的叶轮入口处是开放的，只有一块后盖板。它适用于输送易于沉淀或含固体悬浮物的液体。 开式叶轮的两侧均没有盖板，它的结构十分简单，叶片通过筋板连接在轮毂上，制造也较为容易，但效率较低，通常适用于需输送含有大量固体悬浮物或纤
维的场景，如污水处理系统。 离心泵根据流体流出叶轮的方向可以分为径流、轴流和混流。径流离心泵的泵压力完全由离心力产生，它是工业应用中最常见的泵之一。其出口处的流体与泵轴垂直，因此能充分利用离心力，是许多高压、大流量应用的理想选择。轴流离心泵用于低压、大流量应用，几乎没有径向力施加在流体上，但泵内的一部分流体仍然会沿径向作离心运动，因此也属于离心泵。 离心泵也可以根据叶轮数的不同进行分类，如单级离心泵就是只有一个叶轮的离心泵。图中是一个多级离心泵，它具有五个叶轮，因此也叫五级离心泵。 离心泵的叶轮数和扬程成正比，这是因为串联的多个叶轮，可以分段进行吸水和压水，从而提升泵的总扬程。多级泵的优点是可以用于矿山排水、城市工厂供水等高扬程、大流量工况应用，相对地，它在设计、使用、维护上也有更高的技术要求。 离心泵根据叶轮进水方式的不同，可以分为单吸式泵和双吸式泵。单吸式泵即只在叶轮一侧有进水口，流体在轴向上被吸入，并向上径向吐出。双吸式泵可以看作两个单吸泵的组合，但多了一个密封腔，因此成本较高。双吸泵的优点是运行平稳，不容易产生汽蚀，可以用于大流量高扬程场合。当泵的流量要求很高时，使用双吸泵可以显著降低泵的转速要求，提高容积效率。 如果说大家发现家里供水不是很好或者水泵出问题了，建议先找专业人咨询一下，看一下怎么处理。四川凯扬立方供水设备有限公司是一家多年从事水泵、水处理、水箱及变频式供水等生活、消防给水产品的安装、设计、制造及营销服务的专业公司，公司生产的不锈钢水箱畅销省内外。

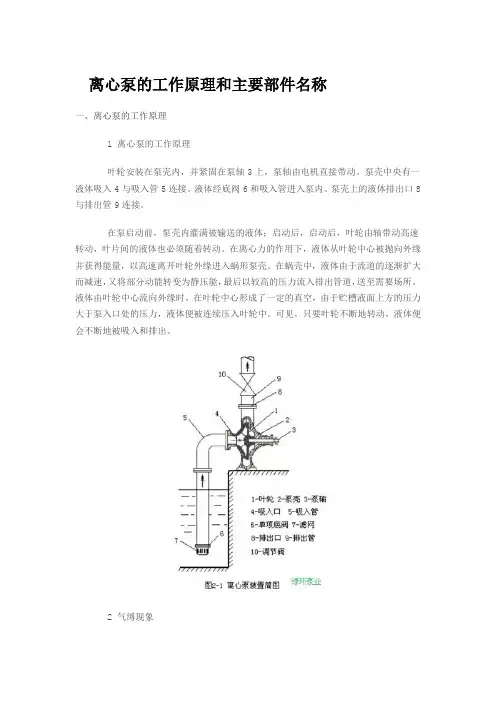

离心泵的工作原理和主要部件
离心泵的工作原理和主要部件 一、离心泵的工作原理 1 离心泵的工作原理 叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。 在泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能
量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。 2 气缚现象 当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。 为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。 二、离心泵的主要部件 主要部件有叶轮、泵壳和轴封装置。 1 叶轮 叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。 叶轮一般有6~12片后弯叶片。 叶轮有开式、半闭式和闭式三种，如图2－2所示。 开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。 叶轮有单吸和双吸两种吸液方式。 2 泵壳 作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。
离心泵单元操作手册
文档编号:TSS_PUMP.DOC 离心泵单元仿真培训系统 操作说明书 北京东方仿真软件技术有限公司 二〇〇六年十月
目录 一、工艺流程说明2 1、离心泵工作原理基础2 2、工艺流程简介4 3、控制方案5 4、设备一览6 二、离心泵单元操作规程6 1、开车操作规程6 2、正常操作规程8 3.停车操作规程9 4、仪表及报警一览表11 三、事故设置一览12 四、仿真界面14 附：思考题17
一、工艺流程说明 1、离心泵工作原理基础 在工业生产和国民经济的许多领域，常需对液体进行输送或加压，能完成此类任务的机械称为泵。而其中靠离心作用的叫离心泵。由于离心泵具有结构简单，性能稳定，检修方便，操作容易和适应性强等特点，在化工生产中应用十分广泛，据统计超过液体输送设备的80%。所以，离心泵的操作是化工生产中的最基本的操作。 离心泵由吸入管，排出管和离心泵主体组成。离心泵主体分为转
动部分和固定部分。转动部分由电机带动旋转，将能量传递给被输送的部分，主要包括叶轮和泵轴。固定部分包括泵壳，导轮，密封装置等。叶轮是离心泵中使液体接受外加能量的部件。泵轴的作用是把电动机的能量传递给叶轮。泵壳是通道截面积逐渐扩大的蜗形壳体，它将液体限定在一定的空间里，并将液体大部分动能转化为静压能。导轮是一组及叶轮旋转方向相适应，且固定于泵壳上的叶片。密封装置的作用是防止液体的泄漏或空气的倒吸入泵内。 启动灌满了被输送液体的离心泵后，在电机的作用下，泵轴带动叶轮一起旋转，叶轮的叶片推动其间的液体转动，在离心力的作用下，液体被甩向叶轮边缘并获得动能；在导轮的引领下沿流通截面积逐渐扩大的泵壳流向排出管，液体流速逐渐降低，而静压能增大。排出管的增压液体经管路即可送往目的地。及此同时，叶轮中心因为液体被甩出而形成一定的真空，因贮槽液面上方压强大于叶轮中心处，在压力差的作用下，液体不断从吸入管进入泵内，以填补被排出的液体位置。因此，只要叶轮不断旋转，液体便不断的被吸入和排出。由此，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮。 离心泵的操作中有两种现象应当避免：气缚和气蚀。 气缚是指在启动泵前泵内没有灌满被输送的液体，或在运转过程中泵内渗入了空气，因为气体的密度小于液体，产生的离心力小，
离心泵的工作原理及构造 [离心泵的结构原理]
1、什么是泵？ 泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。 泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。 泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外，还可按其他方法分类和命名。如，按驱动方法可分为电动泵和水轮泵等；按结构可分为单级泵和多级泵；按用途可分为锅炉给水泵和计量泵等；按输送液体的性质可分为水泵、油泵和泥浆泵等。 泵的各个性能参数之间存在着一定的相互依赖变化关系，可以画成曲线来表示，称为泵的特性曲线，每一台泵都有自己特定的特性曲线。 2、泵的分类依据是什么？ 泵的种类繁多，按工作原理可分为①动力式泵，又叫叶轮式泵或叶片式泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能（为主）和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心泵、轴流泵、部分流泵和旋涡泵等。②容积式泵，依靠包容液体的密封工作空间容积的周期性变化，把能量周期性地传递给液体，使液体的压力增加至将液体强行排出，根据工作元件的运动形式又可分为往复泵和回转泵。 ③其他类型的泵，以其他形式传递能量。如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合，进行动量交换以传递能量；水锤泵利用制动时流动中的部分水被升到一定高度传递能量；电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。另外，泵也可按输送液体的性质、驱动方法、结构、用途等进行分类。 3、泵的基本参数有哪些？ 表征泵主要性能的基本参数有以下几个 1、流量Q 流量是泵在单位时间内输送出去的液体量（体积或质量）。 体积流量用Q 表示，单位是m 3/s，m 3/h，l/s等。 质量流量用Q m 表示，单位是t/h，kg/s等。 质量流量和体积流量的关系为 Q m=ρQ
离心泵的工作原理,离心泵的结构特点
离心泵的工作原理，离心泵的结构特点 在启动前，要先使液体从漏斗将泵壳与吸入管路内灌满。当叶轮飞快旋转时，叶轮内的液体在叶轮内叶片的推动下也跟着旋转起来，从而使液体获得了离心力，并沿着叶片流道从叶轮的中心往外运动，然后从叶片的端部被甩出进入泵壳内的蜗室或扩散管(或导轮)。当液体流到扩散管时，由于液流的断面积渐渐扩大，流速减慢，将一部分动能转化为静能头，使压力上升，最后从排出管压出。与此同时，在叶轮中心由于液体被甩出产生了局部真空，因而吸液池内的液体在液面压力作用下就从吸入管源源不断地被吸入泵内。叶轮连续旋转，将液体不断地由吸液池送往高位槽或压力容器。图1-13所示为离心泵的工作原理示意图。图1-14所示为用雨天雨伞旋转甩出伞面上的水来演示离心泵的工作原理。 离心泵的工作原理 离心泵工作原理示意图
离心泵工作原理演示 离心泵能输送液体是依靠高速旋转的叶轮使液体受到离心力的作用，故名为离心泵。图1-15所示为离心泵装置，离心泵进出管线上的管路附件，对泵的正常操作作用很大，底阀是一个止回阀，它的作用是保证启动前往泵内灌的液体不会由吸入管流走。滤网则可防止吸液池内的杂物进入管道或泵壳造成堵塞。离心泵启动时，若泵体和吸入管内没有液体，它是没有抽吸液体的能力的，因为它的吸人口和排出口是相通的，叶轮中无液体而只有空气时，由于空气的密度比液体的密度小得多，不论叶轮怎样高速旋转，叶轮进口都不能达到吸液所需要的真空度，即产生的离心力就很小，因而在叶轮中心区所形成的低压不足以将吸液池(贮槽)内的液体吸人泵内，而不能吸液。这种由于泵内存有空气造成离心泵不能吸液的现象称为气缚现象，如图1-16所示。因此，离心泵在启动前必须将泵体和吸人管内灌满液体或抽出空气。
离心泵的结构与工作原理
．离心泵的结构与工作原理 1．1 离心泵的结构 离心泵的结构基本上可按轴的位置分为卧式离心泵和立式离心泵两大类，同时根据压出室型式、吸入方式可分为涡壳式和导叶式。离心泵组成比较简单，主要由四部分构成：原动机、叶轮、泵壳与轴封装置。原动机是离心泵的动力装置，一般通过联轴器传动或其他传动方式将其与泵体连接，提供动能；叶轮内一般有6-12片后弯曲的叶片，其主要作用是将原动机的机械能传给被输送的液体；泵壳又称为蜗壳，是一个转能装置，同时汇集由叶轮抛出的液体；轴封装置是泵轴与泵壳之间的密封。其作用是防止高压液体从泵壳内沿轴的四周漏出或外界空气以向内进入泵壳。 1．2 离心泵的工作原理 以常见水泵为例，启动前，泵壳内应先充满液体，启动后叶轮在电动机带动下高速旋转，当叶轮转动时，叶轮入口处水的压强降低，低于大气压，而沿着叶轮半径方向水的压强不断升高，远高于大气压，这样，在进水管内形成一定的吸力。在外界的大气压强下，低处的水推开进水阀门，沿进水管进入泵壳，又被叶轮甩进出水管。这样低处的水可被不断地抽往高处[3]。 2．离心泵的常见故障及修理建议 造成离心泵故障的原因多种多样，常见的有设备固有故障、安装故障、运行故障和选型错误。如：泵不能正常启动、泵不出水或流量不足、泵振动与噪音、轴承发热、泵超功率、汽蚀等[4]。判断离心泵故障时，应该结合设备状态基本指标和丰富的维修经验进行诊断，以下介绍一些常见的故障。 2．1 启动故障 2.1.1 电机不能正常启动 如果是电动机作为原动装置，首先用手拨动电机散热风扇，看转动是否灵活：如果灵活，可能为启动电容失效或容量减小，当更换相同值的启动电容；如果转不动，说明转子被卡死，当清洗铁锈后加润滑油脂，或清除卡转子的异物。 2.1.2 水泵反向旋转 遇到此类情况多出现在第一次使用，此时应立即停机，如为电动机，应调换三相电源中任意两相，可使水泵旋转方向改变，若以柴油机为动力，则应考虑皮带的连接方式。 2.1.3 离心泵转动后不出水 如转动正常但不出水，可能的原因有1）吸入口被杂物堵塞，应清除后安装过滤装置；2）吸入管或仪表漏气，可能由焊缝漏气，管子有砂眼或裂缝，接合处垫圈密封不良等；3）吸水高度过高，应将之降低4）叶轮发生气蚀；5）注入泵的水量不够；6）泵内有空气，排空方法为关闭泵出口调节阀，打开回路阀；7）出水阻力太大，应检查水管长度或清洗出水管；8）水泵转速不够，应增加水泵转速。 2．2 运转故障 2.2.1 流量不足或停止 可能的原因是：1）叶轮或进、出水管堵塞，应清洗叶轮或管路；2）密封环、叶轮磨损严重，应更换损坏的密封环或叶轮；3）泵轴转速低于规定值，应把泵速调到规定值；4）底阀开启程度不够或逆止阀堵塞，应开打底阀或停车清理逆止阀；5）吸水管淹没深度不够，使泵内吸人空气；6）吸水管漏气；7）填料漏气；8）密封环磨损，应更换新密封环或将叶轮车圆，并配以加厚的密封环；9）叶轮磨损严重；10）水中含砂量过大，应增加过滤设施或避免开机。 2.2.2 声音异常或振动过大 水泵在正常运行时，整个机组应平稳，声音应当正常。如果机组有杂音或异常振动，则往往是水泵故
常见泵的分类及工作原理
常见泵的分类及工作原理 泵的分类及在电厂中的应用 一、泵的分类 (一)按照泵的工作原理来分类，泵可分为以下几类 1、容积式泵容积式泵是指靠工作部件的运动造成工作容积周 期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。容积泵根据运动部件运动方式的不同又分为：往复泵和回转泵两类。按运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水环泵。 2、叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能 传递给所输送的液体。根据泵的叶轮和流道结构特点的不同，叶轮式泵又可分为：离心泵(centrifugal pump)轴流泵(axial pump) 混流泵(mixed-flow pump) 旋涡泵(peripheral pump) 喷射式泵(jet pump) (二)其它分类 1、泵还可以按泵轴位置分为：(1)立式泵(vertical pump) (2)卧式泵(horizontal pump) 2、按吸口数目分为：(1)单吸泵(single suction pump) (2)双吸泵(double suction pump) 3、按驱动泵的原动机来分：(1)电动泵(motor pump ) (2)汽轮机泵(steain turbine pump) (3)柴油机泵(diesel pump）（4）
气动隔膜泵（diaphi'^m pump如图16—1为泵的分类图16-1泵的分类 二、各种类型泵在电厂中的典型应用离心泵凝结水泵、给水泵、闭式水泵、凝补水泵、定子冷却水泵、定排水泵、炉水循环泵轴流泵循环水泵往复泵EII油泵齿轮泵送风机液压油泵、磨煤机液压油泵、引风机电机润滑油泵螺杆泵空预器导向轴承油泵、空预器支撑轴承油泵、空侧交流密封油泵喷射泵主机润滑油系统射油器、射水抽气器水环式真空泵水环式真空泵第二节离心泵的理论基础知识离心泵主要包括两个部分： 1、旋转的叶轮和泵轴（旋转部件）。 2、由泵壳、填料函和轴承组成的静止部件。正常运行时，叶 轮高速旋转，在惯性力的作用下，位于叶轮中心的流体被甩向外周并获得了能量，使流向叶轮外周的液体的静压强提高，流速增大。液体离开叶轮进入蜗壳内，在蜗壳内液体的部分动能会转换成静压能。于是较高压强的液体从泵的排出口进入排出管路，被输送到所需的管路系统。同时，叶轮中心由于液体的离开而形成真空，如果管路系统合适，则外界的液体会源源不断地吸入叶轮中心，以满足水泵连续运行的要求。如图16-2所示。图16-2 离心泵的工作原理 一、离心泵的性能参数 （一）流量指泵在单位时间内能抽出多少体积或质量的水。体积流量一般用m3/min. m3/h等来表示。 （二）扬程又称水头，是指被抽送的单位质量液体从水泵进
离心泵的工作原理和主要部件图
离心泵的工作原理和主要部件图 一、离心泵的工作原理1、离心泵的工作原理离心泵的叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。在离心泵启动前，泵壳内灌满被输送的液体;启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。 2、气缚现象当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。二、离心泵的主要部件离心泵的主要部件有叶轮、泵壳和轴封装置。1、叶轮叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。叶轮一般有6~12片后弯叶片。叶轮有开式、半闭式和闭式三种，
开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高;半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低;闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。叶轮有单吸和双吸两种吸液方式。2、泵壳泵壳的作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。3、轴封装置轴封装置的作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。常用轴封装置有填料密封和机械密封两种。填料一般用浸油或涂有石墨的石棉绳。机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。
管道泵工作原理
管道泵工作原理 管道泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故! 离心泵的种类很多，分类方法常见的有以下几种方式1按叶轮吸入方式分：单吸式离心泵 双吸式离心泵泵。2按叶轮数目分：单级离心泵,多级离心泵。3按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵 封闭式叶轮离心泵。4按工作压力分：低压离心泵 中压离心泵泵 高压离心泵,按安装方式： 立式离心泵，卧式离心泵。 管道泵使用的五大要点： 1、试车工作：检查连接件是否松动;用手盘动联轴器使转子转数圈，看机组转动是否灵活，是否有响声和轻重不匀的感觉，以判断泵内有否异物或轴是否弯曲，密封件安装正不正等;检查密封腔内的清洁20号润滑油是否加注1/2腔内空间;泵机组表面是否干净;机组转向空载测试。 2、手动启动：灌泵(第一次)，稍开出口阀，启动电机，压力上升并确认为泵组运转平稳时渐开出口阀至工况要求。 3、运行检查：泵在工频(变频)正常运行时，应定时检查并记录其泵组电流表、电压表、进出口真空表、压力表和流量计等仪表的读数。机组的振动、噪音、温升等是否正常。轴封处不应有明显的航油泄漏。 4、正常停车：关闭排出阀，使泵轻载，停转电机。 5、紧急停车状况： ⑴泵电机工作电流表指示异常(过分偏大或变得很少);泵系统发出不正常的响声。 ⑵泵进口真空压力表、出口压力表指示异常，泵体震动较大并发出异声，性能严重下降。 ⑶泵电机产生异味、轴封处漏出航空油料、轴承温度超过75度等。
管道离心泵原理及性能
管道离心泵原理及性能 一、管道离心泵技术参数 管道离心泵在ISG型基础上并参照IS型离心泵之性能参数，根据管道式离心泵的独特结构组合设计制造。该产品采用国内水泵专家提供的最先进水力模型，高效节能，性能可靠。 二、管道离心泵产品特征： 管道离心泵是在ISG型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件命名用寿命，最适用于空调循环及采暖循环和各种循环系统末端增压。创新设计的立式结构使其占地面积和占用空间更少，使用更方便。 三、管道离心泵产品概述 ISW系列单级单吸离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。 四、管道离心泵主要用途: 1、ISW清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度80℃。 2、ISWR热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度120℃。 3、lSWH化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～120℃。
4、lSWB管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～120℃。 五、管道离心泵工作条件: 1、吸入压力1.6MPa，或泵系统最高工作压力1.6MPa，即泵吸入口压力泵扬程1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。 2、环境温度40℃，相对湿度95%。 3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度0.2mm。 注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。 六、管道离心泵产品特点: 运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。 滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
