三星液晶460UX专业显示器大屏幕系统技术方案

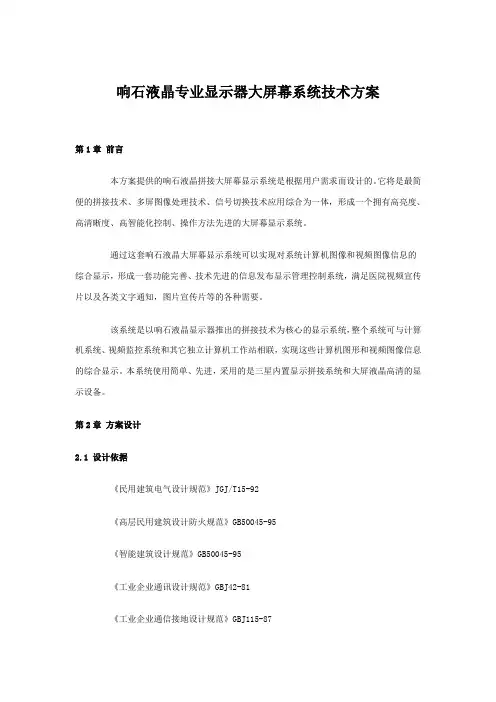

响石液晶专业显示器大屏幕系统技术方案

第1章前言

本方案提供的响石液晶拼接大屏幕显示系统是根据用户需求而设计的。它将是最简便的拼接技术、多屏图像处理技术、信号切换技术应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕显示系统。

通过这套响石液晶大屏幕显示系统可以实现对系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息发布显示管理控制系统，满足医院视频宣传片以及各类文字通知，图片宣传片等的各种需要。

该系统是以响石液晶显示器推出的拼接技术为核心的显示系统，整个系统可与计算机系统、视频监控系统和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示。本系统使用简单、先进，采用的是三星内置显示拼接系统和大屏液晶高清的显示设备。

第2章方案设计

2.1 设计依据

《民用建筑电气设计规范》JGJ/T15-92

《高层民用建筑设计防火规范》GB50045-95

《智能建筑设计规范》GB50045-95

《工业企业通讯设计规范》GBJ42-81

《工业企业通信接地设计规范》GBJ115-87

2.2 设计原则

大屏幕显示系统是其他所有子系统产生的信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。

在当今大屏幕显示领域，产品种类繁多，技术日益更新。我们从系统的可用性、先进性、可靠性和经济性出发，设计该三星液晶拼接信息显示系统。

2.2.1 系统可用性

根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。利用LCD液晶内置图像处理系统，配合信号切换，可以选择任一路信号在大屏幕上的显示；选择外置图像处理器，通过中文控制软件，实现大屏幕显示系统的图像拼接成全屏或单屏显示。

2.2.2 系统先进性

采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今多媒体技术的发展水平，具有前瞻性和完整性。

LCD液晶是当今世界的最新显示和处理技术。作为大屏幕显示系统的显示单元，不但能够直接输入RGB和Video信号，还可以通过图像处理系统，实现图像的任意缩放，配合信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏的显示。全中文控制软件，不但具有强大的显示控制功能和简易直观的操作界面，而且还具有独特的图像拼接自动矫正功能。

通过外置图像处理器的设定，对MXN的拼接显示屏来说，显示操作更加方便灵活，并可满足不同显示方式的需求。

为满足各类大型显示中心应用特点，所采用的大屏幕显示系统除应具备优良的显示特性，如高亮度、对比度、高分辨率、宽视角、亮度及色彩均匀外，更应具备能够长期连续、

安全稳定运行的特性，同时为降低日常维护和维修对资金和时间的浪费，该显示系统应满足“维护简便、无耗材”的要求。

三星大屏液晶拼接大屏幕显示系统，显示部分采用韩国SAMSUNG独有技术和先进工艺制造的“窄边”液晶显示器，通过1.1CM边框拼接组成中间为2.2CM液晶显示大屏幕，显示质量优异，同时全数字化高集成电路设计确保了系统稳定性。

三星液晶通过CE以及CCC认证，其产品平均无故障时间大于60,000小时，核心部件寿命超过50,000小时,具有极高的可靠性。

2.2.3 系统可靠性

能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，在满足功能需求的基础上操作方便、维护简单、管理简便。

整个系统可以按照需求全天24小时、一年365天全天连续工作，所以整个大屏幕显示系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行。由于采用先进的等离子显示技术，等离子拼接大屏幕24小时长期连续运行不会对显示单元产生任何损坏，对显示效果没有任何影响。从安装调试完毕到使用数年后，都能保持相同的显示效果，达到同样的清晰度、分辨率、显示精度。

2.2.4 系统经济性

合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。

根据行内的经验，DLP投影电视墙一年仅灯泡的更换费用（以十块屏为例）就高达七、八万人民币。所以，选择三星的液晶显示器拼接大屏幕除了含有LCD的优势外并且有完善质保体系，质量稳定、服务优良的国际知名产品才是明智的选择。

总而言之，总体设计原则是：该系统设计应该是采用一个技术先进，成熟可靠，可管可用，性能优秀，灵活扩展，标准开放的系统，并且能够综合考虑到该系统的中长期发展

计划，在系统结构，系统应用，系统管理，系统性能等各个方面适应未来多媒体应用的发展，最大程度地保护用户的投资。

2.3 LCD的工作原理及特征

2.3.1 液晶显示原理及构造

1）、液晶显示体的形成

液晶显示器较为复杂，主要的构成包括了，萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等。

2）、液晶显示器的工作原理

首先液晶显示器必须先利用背光源，也就是萤光灯管投射出光源，这些光源会先经过一个偏光板然后再经过液晶，这时液晶分子的排列方式进而改变穿透液晶的光线角度。然后这些光线接下来还必须经过前方的彩色的滤光膜与另一块偏光板。因此我们只要改变刺激液晶的电压值就可以控制最后出现的光线强度与色彩，并进而能在液晶面板上变化出有不同深浅的颜色组合了。

4）、液晶显示特征

a）高分辨率

LCD拥有更高的分辨率。LCD显示XGA、SVGA、VGA等分辨率的电脑信号，同时可以显示DTV或高清晰的HDTV信号。

b）画面无闪烁

LCD每一个像素点由独立控制，并配备双倍扫描电路，因此即使是普通的电视信号或VCR录像带，也能呈现精细完美的画面。

c）精确的色彩还原能力

三星液晶显示器通常能显示高达16.7M种以上的色彩，提供了完美的13位灰阶，辅以丰富灰阶，能够呈现色彩更饱满、更艳丽的画面。

d）宽屏显示模式

大屏液晶显示器屏幕比例为16:9，而非传统的4:3，这是为用户欣赏大多数DVD

影碟以及显示未来的HDTV（画面比例16:9）信号而准备的。当然，您也可以通过选择4:3格式观赏普通电视节目信号。

e）完美的纯平面显示

液晶显示器是真正的纯平面显示器。完全无曲率的大画面，即使边角部分也绝无变形和失真.

f）亮度均匀

大多数其他主流显示技术都存在屏幕亮度不均匀的现象（如投影、PDP、CRT 等），而由于LCD独特的显示原理，亮度非常均匀，不会出现边角部分发暗的情况。

g）超薄的机身设计

LCD 在拥有超大显示面积的同时，机身超薄，方便安置在任何场所和位置。超轻超薄的优点使液晶显示器成为室内大屏幕显示的最佳设备。

h）超宽观看角度

由于液晶的发部光源来发光特性使LCD的可视角度极为宽广，在水平和垂直双方向上都高于178度。

i）全制式接收

液晶显示器能接驳多数常用视频信号源。包括复合视频（NTSC/PAL/SECAM），标准AV信号（Video&Audio），DVD/HDTV以及计算机输出的VGA信号

2.4 主要产品介绍

2.4.1 三星液晶窄边显示单元

三星大屏窄边液晶显示器LCD（460UX ）是目前显示技术中最先进的显示设备之一,液晶显示器既拥有比等离子显示器更优化更细腻的画质，又能显示高分辨率计算机图形。

1）460UX应用于本系统的4X4画面拼接。

2.4.1.1 技术指标：

2．5 4X4的拼接全屏显示方案

功能说明：

本显示系统采用三星460UX液晶显示方案，拼接方式为4X4，共16台拼接全屏显示，单屏边框为1.25cm,拼缝为2.5cm。拼接总长度为：1049X4=4196mm,高度是：

603X4=2412mm。不需要外加任何设备，操作简单，工程安装与使用方便，维护更简便！传输距离太远可采用光纤传输效果更好！

主要用于拼接全屏显示功能，信号为本地计算机信号及DVD或电视信号切换使用。

4X4效果图

系统原理说明与拓朴图

在显示和控制设备基础上，增加一台19寸显示器在控制中心，实现控制室控制主机屏幕信息与酒店大堂液晶拼屏显示同步，使拼屏显示与操作电脑显示器内容一致。

直接使用VGA传输180米光纤视频信号无损耗传输设计方案。
