盾构区间隧道防水施工方案[优秀工程方案]

大明宫站~龙首原站盾构区间防水

施工方案

1.编制依据

大明宫站~龙首原站区间施工图

西安地铁二号线TJSG-10标施工组织设计

地下防水工程质量验收规范(GB50208-2002)

地下工程防水技术规范(GB50108-2001)

2.工程概况

本区间防水主要包括嵌缝防水及封堵手孔防水.

2.1防水施工标准

盾构法区间隧道防水等级为二级,顶部不允许滴漏其他不允许漏水,结构表面可有少量湿渍,总面积不应大于总防水面积的 6/1000;任意100米2防水面积上的湿渍不超过4处,单个湿渍的最大面积不大于0.2米2.衬砌接头不允许漏泥沙和滴漏,拱底部分在嵌缝后不允许有渗水.

3．防水施工

3.1嵌缝防水

3.1.1嵌缝范围

盾构进出洞及临近联络通道两侧各25环做环纵逢整环嵌缝,其余段落嵌缝范围为：拱顶45°和拱底90°范围,确保拱底不漏沙,拱顶电气机车接触网铜缆及道床上的轨道不被水滴锈蚀.具体见下图.

3.1.2嵌缝材料

衬砌变形缝嵌缝及联络通道处特殊管片与两端混凝土管片间嵌缝以高模量聚氨酯密封胶嵌填,其它采用氯丁胶乳水泥嵌填.

3.1.3嵌缝时间

嵌缝作业必须在盾构千斤顶影响范围外及隧道稳定后进行.因此区间盾构机均已出洞故均不在盾构千斤顶影响范围内,待出洞端二次注浆稳定后即可以从两端向中间同时进行施工.

3.1.4嵌缝作业条件

1)凡有渗漏处均应先进行堵漏处理,处理后观察无渗漏现象才能进行嵌缝.

2)嵌缝槽槽口有严重缺碎需先做修补,修补后待修补处达到龄期后再做嵌缝.

3)嵌缝槽内面不得有积水或残存污物,嵌缝前必须先清理干净.

3.1.5嵌缝作业步骤

1)将错台大于5米米的部位用打磨机进行打磨,打磨至错台小于5米米后再进行下一步工序.

2)嵌缝槽内面清理干净.

3)因电瓶车轨道还要继续留用,所以在嵌缝前应将落在环缝上的轨枕移到非环缝位置上,然后将轨枕与钢轨固定.

4)一般嵌缝方式的部位槽壁先以YJ-302界面处理剂处理,然后嵌填氯丁胶乳水泥.

5)特殊嵌缝嵌填前,应先以底涂料闭孔泡沫聚乙烯处理再用高模量聚氨酯密封胶嵌填.

3.1.6材料选取及检验

防水材料进场的同时,应及时上报防水材料厂提供的厂家生产许可证、产品防伪标志、产品合格证及产品出厂检测报告.工程进行中,请监理对防水材料进行现场抽样,送见证实验室进行抽样检测.

3.1.7材料性能要求

1)氯丁胶乳水泥

技术指标

氯丁胶乳技术性能指标

2)YJ-302界面处理剂

项目指标

混凝土与水泥砂浆粘结强度

(米pa)

未处理0.04~0.07

凿毛处理0.4~0.5 YJ-302界面处理剂 1.3~1.5

3)高模量聚氨酯密封胶

技术性能指标

100％模量(米pa) ≥1.12

抗拉强度 (米pa) ≥3.5

断裂伸长％≥30

撕裂强度 (N/米米) ≥100

硬度 (邵氏A) 50±5

高模量聚氨酯密封胶技术指标

序号项目指标

1 密度 ,g/厘米3规定值±0.1

2 适用期,h 2~6

3 表干时间,h ≤24

4 渗出性系数≤4

5 下垂度 (N型),米米≤3

6 低温柔性,℃-40

7 拉伸粘结性最大拉伸强度≥0.2

最大拉伸率,％≥400

8 恢复率,％≥80

9 拉伸-压缩循环性能级别9030

粘结破坏面积≤25

10 加热失重,％＜6

3.2螺栓孔(手孔)及吊装孔(注浆孔)防水

管片手孔在拱顶180°范围内采用塑料保护罩+双组分聚氨酯密封胶进行堵封,其余手孔及吊装孔(注浆孔)用AEA微膨胀水泥砂浆封孔.具体见下图;

4.施工布署

4.1施工计划

根据现场情况及施工范围,定于2月20日至3月15日对该区间防水进行施工.

4.2劳力计划

计划投入劳力20人,其中白班夜班分配超前检查并修补管片2人,清理嵌缝槽4人,涂界面处理剂和泡沫聚乙烯4人,涂氯丁胶乳水泥和高模量聚氨酯密封胶4人,封堵手孔及吊装孔4人,2人准备施工用各种材料.

4.3施工机械设备

施工过程中需电瓶车一辆进行配合.铁桶、手提式电动搅拌机、毛毡滚动刷、小毛刷、油灰刀等.

5.施工准备

5.1技术准备

5.1.1施工前施工技术人员要认真审阅图纸;记录施工图中存在的问题或未交待清楚的问题,在图纸会审时与设计和甲方解决施工图中的问题.

5.1.2组织有关施工人员熟悉图纸,针对工程特点学习《地下防水工程质量验收规范》(GB50208-2002)、、《地下工程防水技术规范》、施工图等.机具计划,及时上报有关部门,写好书面技术交底,并向班组以上人员进行技术交底.

5.2生产准备

5.2.1及时联系合格的防水施工队伍.

5.2.2及时联系购买防水材料,进行合格性试验鉴定.

5.3组织准备

项目经理：孙明英

生产副经理：朱俊阳

技术负责人：屈军平

技术员：康见星、郭继东、冷建朋、庞天明

质量员：周小龙

施工员：韩长江

安全员：孟祥会、安海峰

试验员：杜双晶

材料员：揭权力

资料员：王冰

6.技术、组织措施

6.1保证质量措施

6.1.1选用合格的防水施工队.

6.1.2对进入现场的材料及时取样试验,试验合格后方可使用.

6.1.3对细部构造的施工要严格检查,严格按照施工图集施工.

6.2安全施工、环境保护措施

6.2.1该施工属于高空作业,要系好安全带,注意安全,严禁酒后

上岗.

6.2.2涂料包装应可靠.易燃涂料贮存时应密封,并放在阴凉、干燥处.

6.2.3施工中废弃物质要及时清理,外运至指定地点,避免污染环境及管片.

7.质量标准

7.1施工防水前应进行涂布试验,合格后方可正式施工.

7.2嵌缝及手孔,吊装孔内必须清洁.

7.3施工过程中所配置的防水材料应按设计或产品技术规定配制,每次配料应在规定的时间内用完.

7.4防水材料应分层涂抹,待前一层干燥后方可涂抹下一层,且施工完毕后其涂抹应饱满,每层防水材料应顺向均匀涂抹.

7.5当施工中出现间歇后再次施工时应与上次施工搭接80~100米米.

8.成品保护

8.1做好防水后不得马上行走电瓶车,为防止防水受到破坏需待防水材料干燥或凝固后方可行走.

8.2防水施工后,要及时组织验收,在后面区间的施工过程中要特别强调此区间防水成品保护,采取措施防止在后续施工时破坏防

水.

9.安全措施

9.1 现场严禁吸烟;

9.2 施工前做好安全、消防方面的详尽的技术交底;

9.3 施工前必须在脚手架上架设护身栏,上下要在脚手架上设置

梯子;

9.5施工时必须戴安全帽,防止高空坠物打击.

9.6为防止施工时有害气体中毒,要保证防水施工范围内有良好

的通风条件,保证空气流通.

高铁隧道防水堵漏施工方案

高铁隧道防水堵漏整治施工方案一、工程概况隧道工程出现渗漏水现象，主要表现为二衬及抑拱负压力渗漏水。根据现场勘查，为自然因素及施工操作因素而形成的渗漏，以施工缝和线形、麻面、孔眼、蜂窝等渗漏为主。这种病害一定程度上影响了铁路的运行，故须及时给予整治，为彻底解决这一渗漏隐患，我公司根据现场情况结合多年专业施工实践经验，决定采用双堵抗渗法来处理渗漏水这一有效措施彻底解决这一难题，现特备以下方案供初选，谨请贵单位领导及专家审定。（所谓双堵抗渗法：对于结构蜂窝等混凝土松散的地方采用开槽手动注浆施工，对于线缝型渗漏采用电动不开槽注浆施工。）二、材料选择在整治时，首先要考虑到堵漏防水材料对混凝土原有的结构是否有负面影响，以及对环境保护等要求，我单位决定采用对原有结构没有负作用，符合相关要求的以下几种化学材料。 A、开槽堵漏材料选择 1、acrYlamide材料该材料是一种白色晶体化学物质，在引发剂作用下极易

进行连续聚合反应，形成具有弹性不溶于水的高分子硬性凝胶体，将漏水缝灌压填满阻止水的通行。 2、亚甲基双材料：该材料是一种白色粉末状交联剂，跟AM材料结合后形成凝胶体，它是一种良好的吸水剂和保水剂在建筑灌浆作业中用作堵水剂。 3、过硫酸铵材料：该材料是一种白色晶体状材料，与主剂等其他材料结合起到引发和氧化作用，同时可以控制凝胶体形成速度。 4、三乙醇胺材料：该材料是一种无色至微黄色粘稠澄清液体，与主剂等其他材料结合起到促进和还原作用，使其形成的凝胶体有一定的粘性。 5、SC-FB-299防水抗渗剂该材料是一种高效建筑防水涂料，是当今所有防水材料的更新产品，适用于混凝土的防水抗渗、堵漏、密实等，提高混凝土的自身防水和抗渗性能，是铁路、公路隧道的首选材料。 6、acrYlamide组合浆液的组成与配制

防水工程专项施工方案_整体_修改

目录第一章工程概况 (1) 1.1 项目信息 (1) 第二章编制依据 (1) 第三章防水工程概况 (2) 3.1 地下室防水 (2) 3.2 水池防水 (2) 3.3 本工程地下室防水做法 (3) 3.4 屋面防水 (7) 3.5 厨房、卫生间、阳台、露台、花池防水： (8) 3.6 外墙防水 (8) 3.7 各类防水材料性能指标 (9) 第四章施工条件 (11) 第五章施工准备 (11) 5.1 技术及人员准备 (11) 5.2 材料准备 (12) 第六章防水施工 (12) 6.1 地下室底板防水施工工艺及质量控制 (12) 6.2 多水房间（厨房、卫生间、阳台）防水层施工 (16) 6.3 屋面防水施工 (17) 6.4 外墙防水施工 (19) 第七章施工进度计划 (20) 第八章防水工程施工安全技术要求 (20) 第九章质量检查 (20) 第十章成品保护措施 (21)

第一章工程概况 1.1项目信息一、工程名称：恩施恒大御澜庭一期1#-11#楼、商业S1#-S4#、大门、地下室一。二、工程地点：湖北省恩施市舞阳街道办事处金子坝村（金山大道南）三、一期建筑各栋情况见下表：四、结构形式：框剪结构；层数：地下一层、地上最高25层。第二章编制依据 1.恩施恒大御澜庭一期1#-11#楼、商业S1-S4、大门、地下室一施工图纸。 2.《地下防水工程质量验收规范》（GB50208-2002）。 3.《建筑工程施工质量验收统一标准》（GB50300-2001）。 4.《地下工程防水技术规范》(GB50108-2008) 5.《屋面工程技术规范》（GB50345-2012) 6.《种植屋面工程技术规程》(JGJ155-2013) 7.《倒置式屋面工程技术规程》JGJ230-2010 8.《屋面工程质量验收规范》(GB50207-2012)

盾构现场施工隧道监测方法

精心整理上海长兴岛域输水管线工程盾构推进环境监测技术方案

目录一工程概况二盾构推进对周边环境影响程度的分析和估计三监测施工的依据四监测内容

上海长兴岛域输水管线工程盾构推进环境监测技术方案前言科学技术的发展与试验技术的发展息息相关。历史上一些科学技术的重大突破都得益于试验测试技术。因此，试验测试技术是认识客观事物最直接、最有效的方法，也是解决疑难问题的必要手段，试验测试对保证工程质量、促进科学的发展具有越来越重要的地位和作用。测量技术在土建工程中同样占有重要地位，它在各类工程建筑，尤其是在地下工程中已成为一个不可或缺的组成部分。随着科学技术的发展，测量的地位更显关键和重要。早期地下工程的建设完全工作井相连。输水管线总长约10563.305m，其中东线长5280.993m，西线长5282.312m。全线最小平曲线半径为R＝450m；最大纵坡为8.9‰。具体详见下表。

施工工序，第一台盾构自原水过江管工作井始发推进（东线）至中间盾构工作井进洞后盾构主机解体调头，继续西线隧道推进施工。第二台盾构自中间盾构工作井始发推进（东线）至水库出水输水闸井进洞后盾构转场回中间盾构工作井，继续进行西线隧道推进施工。总体筹划详见下图：二盾构推进对周边环境影响程度的分析和估算因很复杂，其中隧道线形、盾构形状、外径、埋深等设计条件和土的强度、变形特征、地下水位分 V l S （x ）i Z －地面至隧道中心深度。 φ－土的内摩擦角。在已知盾构穿越的土层性质、覆土深度、隧道直径及施工方法后，即可事先估算盾构施工可能引起的地面沉降量，同时可及时地采取措施把影响控制在允许范围内。在推进过程中根据盾构性能及监测数据及时调整施工参数，控制变形量，确保周边环境的绝对安全，实现信息化施工。三监测施工的依据 3.1技术依据 1) 上海长兴岛域输水管道工程技术标卷（甲方提供）

盾构隧道施工组织设计

第一章地质描述第一节概述一、概述二、线路段工程地质条件（一）、地形、地貌。（二）、岩土体工程地质特征（三）、水文地质特征区间地质描述区间地质描述详见表7-1-1、表7-1-2；土体主要物理力学性质指标表7-1-3、7-1-4。。一、科技路站第三节补充地质勘察

第二章工程特点第一节工程主要技术难点及对策第二节工程的主要特点一、交叉多，干扰大集中体现在结构交叉多、工序交叉多、接口界面交叉多、专业交叉多、前期与后期交叉多，施工相互干扰较大。执行关键工期计划所发生的各规定部分的工期偏差，会影响其它作业。结构的多交叉，存在空间效应与体系转换问题。二、地处市区，环境特殊主要体现在地面建筑物密集，施工对周围环境的影响必须严格控制，文明施工要求严格，环境保护标准高。三、任务重，系统性强全部工程要求在33个月内完成。其中，盾构机需要引进，鉴定、安装、调试，前期试掘进进度会放缓，中间加快，出洞又会放缓，还要调头、转场，工序复杂，任务重。采用盾构机施工，这是隧道工厂化施工的模式，其系统性特别强，环节与环节之间的衔接、匹配是否合理，直接影响施工效率，直接影响施工的安全、质量、速度。四、地质复杂，施工难度大地铁隧道主要穿越Ⅱ4、Ⅲ1层。Ⅱ4层以上主要为砂性土，其渗透性强，富水性好，围岩稳定性极差。Ⅱ4、Ⅲ1层水平分层，盾构机易磕头；且局部地区覆盖层过浅。施工中容易造成地面隆起或沉降。第三章施工准备施工准备工作是否充分、到位，将直接影响施工总体安排，影响主体工程能否按时开工，影响到工程开工后能否顺利进行，施工前必须做好各项准备。我局中标后，迅速组成项目部开展各项工作。在最

明挖隧道防水施工方案

隧道防水施工方案 1编制说明、依据及原则 1.1编制说明在认真研究施工图纸的基础上，根据双流机场隧道D1K178+570～D1K178+870段下穿滑行跑道工程的特点，结合我公司施工实力和完成类似工程的施工经验，以及技术、机具设备配套能力等方面因素，按照业主及规范要求，编写成了本工程的施工组织设计文件。合理提出施工组织计划和稳妥的施工方案及相应的管理、保证体系，最大限度地运用新技术、新工艺、新设备等，有针对性地制订了项目施工方案、施工方法和组织管理，能达到确保工期和安全、保证工程质量的目的。 1.2 编制依据（1）双流机场隧道D1K178+570～D1K178+870段下穿滑行跑道段设计图。（2）施工合同合同及补充协议中的通用条款、专用条款、技术规范。（3）我公司现有的施工机械设备及施工技术力量及多年从事类似工程所积累的施工经验和成熟的施工工艺。（4）现行有效的国家隧道工程设计、施工规范和规程等；（5）施工现场实际情况、现场勘察资料及业主相关要求。 1.3 编制原则 (1) 确保方案安全可行；技术方案针对性、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济实用性与实际相结合。根据工程地质、水文地质、地下管线、周边环境及工期要求等条件选择具有实用性的施工方案和机具设备。 (2) 以确保工期并适当提前为原则，安排施工进度计划。 (3) 以确保质量为目标，选择专业化的施工队伍，配合配套的机械设备，采用先进、合理的施工方案。 (4) 以确保安全生产、文明施工为原则制定各项措施，严格执行操作规程。 (5) 以有利于生产、方便生活为目标布置施工总平面图。 (6) 采用先进的量测仪器和软件进行信息化施工和管理，以优化施工工艺、提高效率为原则，降低施工成本。 2 工程概况 2.1 工程概述

防水工程专项施工方案40605

防水工程施工方案一、编制依据本防水工程所参照的图集和规范：《地下防水工程质量验收规范》GB50208-2011 《地下室防水施工技术规范》GB 50108-2008 《屋面工程质量验收规范》GB50207-2012 本工程施工图纸二、工程概况 2.1地下室防水工程地下工程迎水面主体结构采用防水混凝土，根据地下室使用功能，地下室防水等级为二级，顶板的防水等级为一级，商业屋面防水等级二级并应符合其相应的防水标准。根据勘测单位提供的《融汇城项目工程勘察报告》，勘察期间勘探深度未见地下水。地下室用途包括储藏室、进排风机房、电表间、电气室等。地下房间防水等级均为一级，±0.00以下主体结构防水做法采用钢筋混凝土自防水和卷材防水相结合的防水设计。除图中另有注明外，雨水管直径均为DN100，当雨水管露于墙面时将雨水管表面刷与外墙面同色的油漆。本工程中防水材料采用SBS时，单道卷材厚度不小于4mm,胎体选用聚酯胎。选用高分子卷材防水时，厚度不小于15mm.防水设计应符合《地下工程防水技术规范》（GB50108-2008)、《地下防水工程质量验收规范》GB50208-2011、《住宅室内防水工程技术规程》（JGJ298—2013）的要求。所有设备管道穿墙时，应仔细对照各专业图纸留洞，考虑变形余量，并按专业要求做好防水处理，不允许剔凿、后补留洞。各类排水沟、采暖地沟等管沟防水做法详见相应节点详图 2.2 屋面防水工程本工程屋面防水等级按Ⅰ级设计，采用三道防水设防，具体详建筑做法说明；屋面排水采

用有组织的外排水形式。三、施工部署 3.1地下室防水工程防水设防体系 3.2 屋面防水工程防水层施工时应选择晴朗天气施工。四、施工准备 4.1 施工技术准备 ⑴组织有关人员学习防水工程施工规范和施工工艺，熟悉施工图纸。 ⑵针对工程特点，编写技术交底，提出材料计划。 ⑶熟悉质量标准。 4.2 施工物资机具准备所有进场物资必须有合格的材质证明、出厂合格证和试验报告。做好进场检验工作，及时取样复试，不合格的材料禁止使用。施工机具一览表

城市轨道交通盾构隧道防水措施(新编版)

Enhance the initiative and predictability of work safety, take precautions, and comprehensively solve the problems of work safety. （安全管理）单位：___________________ 姓名：___________________ 日期：___________________ 城市轨道交通盾构隧道防水措施 (新编版)

城市轨道交通盾构隧道防水措施(新编版)导语：根据时代发展的要求，转变观念，开拓创新，统筹规划，增强对安全生产工作的主动性和预见性，做到未雨绸缪，综合解决安全生产问题。文档可用作电子存档或实体印刷，使用时请详细阅读条款。摘要：防水是地铁工程中的一项重要内容，它直接关系到地铁运营环境、结构的坚固性和耐久性及地铁运营成本和运营安全。因此，做好地铁防水，具有很重要的现实意义。本文从盾构隧道防水要求出发，提出了城市轨道交通盾构隧道的防水措施。关键词：防水；措施；轨道交通地铁盾构隧道防水要求地铁防水是地铁建造质量的重要环节，防水的好坏关系到地铁的使用性、耐久性、安全性，这就要求地铁需具有良好的防水性能，主要表现为以下几方面： 1、良好的防水是地铁正常运营的需要。 2、良好的防水是工程本身坚固性和耐久性的要求。 3、良好的防水是环境保护、水资源保护的需要，是避免引发地质灾害事故的需要。 4、良好的防水对减少地铁运营阶段的维修成本起到重要的作用。盾构隧道防水的措施

1、螺栓孔及吊装孔的防水措施 (1)螺栓孔的密封圈也采用遇水膨胀橡胶材料，利用压密和膨胀双重作用加强防水，使用寿命终结可以进行更换，另外连接螺栓的防腐蚀处理是延长使用寿命、防止隧道渗漏的重要方面，也不能忽视。根据现场条件和已有经验，可采用填实保护法，涂敷保护法或封盖保护法等保护螺栓不被水浸锈蚀，并对螺栓进行热浸锌处理。 (2)吊装孔设计为不通透管片混凝土式样，预留300mm的混凝土层，只有当隧道内出现渗漏水时，才凿穿渗漏水处附近管片上吊装孔处的混凝土层，进行二次注浆堵水。另外吊装孔内设置止流阀，注浆管端头可做成可拆卸式，当注浆结束后，将活动端头部分拆除，清除预留孔内残余物，填入弹性密封材料，并用高性能焦油环氧树脂封固孔口，防止管片外部的水沿注浆孔渗入。密封圈和密封塞均用遇水膨胀橡胶制作。 2、管片与地层空隙的防水措施盾构推进后，盾尾空隙在围岩坍落前及时地进行压浆，不但可防止地面沉降，而且有利于隧道衬砌的防水，选择合适的浆液(初期粘度低，微膨胀，后期强度高)、注浆参数、注浆工艺，可形成稳定的管片外围防水层，将管片包围起来，形成一个保护圈。在软弱围岩中，还

防水工程专项施工方案

施工技术方案一、工程概况 1、本项目位于鄂尔多斯市东胜铁西二期开发区、东临西贸路，南临鄂托克西街，约1.38公顷。本项目拟建建筑面积约3.5万平方米。由三个分叉组成，第一个分叉为三层阅览室；第二个分叉为五层阅览室；第三个分叉为二层地区展厅；第一个与第二个分叉由四层图书馆大厅连为一体；第二个与第三个分叉由二层报告厅连为一体。建筑最高五层，最低两层。总高度24米。南北向约220米，东向约150米。功能分为两部分，其中图书馆建筑面积约为2.8万平方米，鄂尔多斯规划展览馆建筑面积约为0.7平方米。 2、建筑结构的安全等级及设计使用年限建筑结构的安全等级：二级地基基础设计等级：乙级设计基准期：50年使用设计年限：50年抗震设防类别：丙类建筑物耐火等级：2级地下室防水等级：二级环境类别：露天或与土壤接触的环境：二b类其余：一类二、编制依据 1、国家标准《建筑工程施工质量验收统一标准》（GB50300-2001） 2、国家标准《地下工程防水技术规范》（GB50108-2001） 3、国家标准《地下防水工程质量验收规范》（GB50208-2002） 4、工程设计文件、施工图纸；

5、工程设计变更文件； 6、本工程特点，施工现场条件等； 7、招标文件其他要求的技术。三、施工准备 3.1、材料设计工程防水材料根据设计要求采用-25℃，3mm+4mmSBS聚酯胎防水卷材，热熔施工（其性能应具有较高的抗拉强度和延伸性，良好的耐高温性能和优良的抗腐蚀性，与基面应形成良好的粘结力），占粘350号石油沥青油毡一层，其保护防水卷材作用，保护层为50厚C20细石砼。 3.2、材料准备卷材选用北京东方红牌3mm+4mmSBS聚酯胎沥青防水卷材，型号规格SBSSIDYDE4，进场时附带有该批产品出厂检验报告及合格证，准用证等。使用前在现场监理工程师见证下做好进场的检验工作，合格后方可使用。在施工中必要时，做好抽样送检。保护层采用50厚C20细石砼，采用商砼，进场时附带原材料检验报告及合格证，以及商砼资质，试验材料。具体施工验收程序见下图：

地铁盾构法隧道施工技术方案

地铁盾构法隧道施工技术方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]

地铁盾构法隧道施工技术方案

地铁盾构法隧道施工技术方案 1.施工流程图 1.1盾构法隧道施工流程图图1盾构隧道施工流程图 1.2盾构始发流程图图2 始发流程图 2.盾构机下井盾构机从盾构工作井吊入，每台盾构机本身自重约200t ，分解为 5 块，最大块重约60t 。综合考虑吊机的起吊能力和工作半径，安排1 台200t 和一台40t 汽车吊机进行吊入任务。盾构机下井拼装顺序见图3。图3盾构机下井拼装示意图在吊入盾构机之前，依次完成以下几项工作： 1.将测量控制点从地面引到井下底板上； 2.铺设后续台车轨道； 3.依次吊入后续台车并安放在轨道上； 4.安装始发推进反力架，盾构管片反力架示意图见图4； 5.安装盾构机始发托架，盾构始发托架示意图见图5。图4盾构管片反力架示意图掘进

图5 盾构始发托架示意图 3.盾构机安装调试 3.1盾构机的安装主要工作 1.盾构机各组成块的连接； 2.盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。 3.盾构机内管片安装器、螺旋输送器、保园器的安装； 4.台车顶部皮带机及风道管的连接； 5.刀盘上各种刀具的安装。 3.2盾构机的检测调试主要内容 1.刀盘转动情况：转速、正反转； 2.刀盘上刀具：安装牢固性、超挖刀伸缩； 3.铰接千斤顶的工作情况：左、右伸缩； 4.推进千斤顶的工作情况：伸长和收缩； 5.管片安装器：转动、平移、伸缩； 6.保园器：平移、伸缩； 7.油泵及油压管路； 8.润滑系统； 9.冷却系统； 10.过滤装置； 11.配电系统； 12.操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。盾构机在完成了上述各项目的检测和调试后（具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。 4.盾构进洞 1.盾构进洞前50 环进行贯通测量，以确定盾构机的实际位置和姿态。此后的掘进不允许有大的偏差发生，逐渐按偏差方位调整盾构机姿态和位置，满足盾构进洞尺寸要求。这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外。

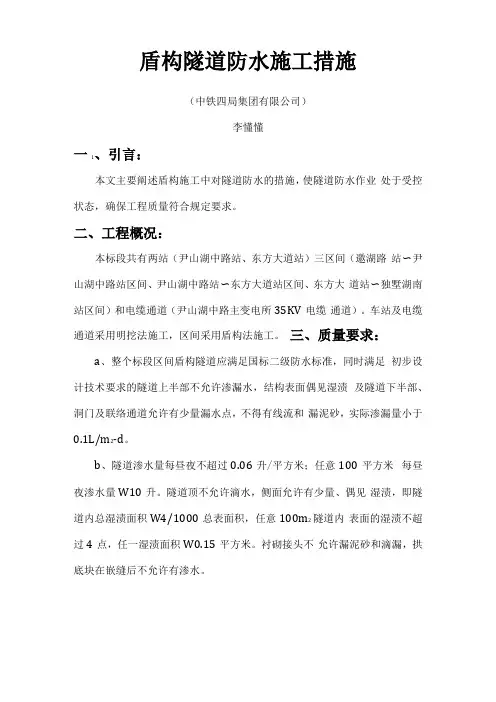

盾构隧道防水施工措施
