中考物理培优专题—滑动变阻器阻值取值范围

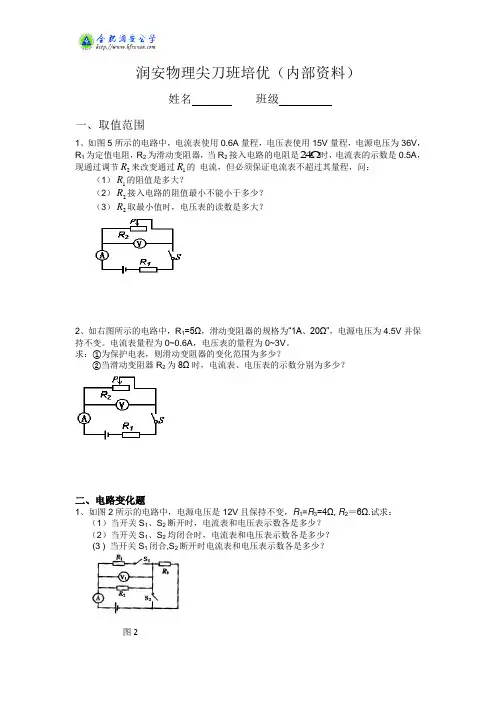

滑动变阻器电阻取值范围
1.如图所示的电路，电源电压U=12V且保持不变，R1=10Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—,为了保护电表t和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少?
2.如图所示的电路，电源电压U=6V且保持不变，R1=20
电压表的量程为0—3V,为了保护电表,?

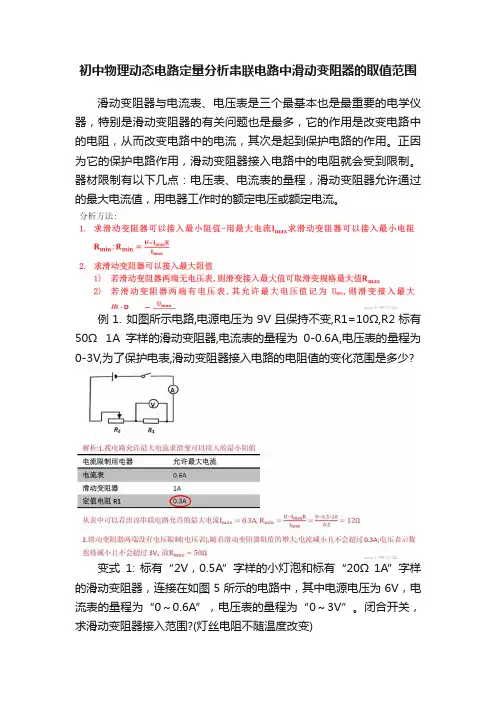

3.如图所示的电路，电源电压U=9V且保持不变，R1=10
流表的量程为0—,电压表的量程为0—3V,为了保护电表,
围是多少?
4.如图所示的电路，电源电压U=6V且保持不变，R1=60
流表的量程为0—,电压表的量程为0—15V,为了保护电表,
围是多少?
5.如图所示的电路，电源电压U=8V且保持不变，R1=6Ω，
流表的量程为0—,电压表的量程为0—3V,为了保护电表,
围是多少?
6.如图所示的电路，电源电压U=8V且保持不变，R1=6Ω，R2标有50Ω字
样的滑动变阻器，电流表的量程为0—,电压表的量程为0—3V,为了保护
电表,滑动变阻器接入电路的电阻值的变化范围是多少?
7.如图所示的电路，电源电压U=且保持不变，R1=5Ω，R2为最大电阻为
20Ω的滑动变阻器，电流表的量程为0—,电压表的量程为
电路的电阻值的变化范围是多少?
8.如图所示的电路，电源电压U=10V且保持不变，R1=50
电流表的量程为0—,电压表的量程为0—15V,
范围是多少?
答案：1、 (20Ω—50Ω)2、 (0Ω—20Ω)3、(20Ω—50Ω
5、(10Ω—50Ω)
6、(14Ω—50Ω)
7、Ω—10Ω)
8、(25Ω
中考物理培优专题训练三
中学中考物理培优专题训练 一、例题 例1．下文是摘自某刊物的文章，请仔细阅读后，按要求回答问题。 《光污染，来自靓丽的玻璃幕墙》 最近张小姐十分苦恼，因为她的房子正对着一座新大厦的玻璃幕墙，有时站在她的窗前，看到对面玻璃幕墙就像平面镜一样，将同楼居民家的一举一动看得请请楚楚，玻璃幕墙的反光也使她苦不堪言，只要是晴天，她的房间就被强烈的反射光线照得通亮，无法正常休息。尤其是那种凹形建筑物，其玻璃幕墙在客观上形成一种巨型聚光镜，一个几十甚至几百平方米的凹透镜，其聚光功能是相当可观的，能使局部温度升高，造成火灾隐患…… ⑴从文中找出一个光学方面的物理知识填入横线：___________________________________; ⑵文中有一处出现了科学性的错误，请在错误句子下面画上横线； ⑶从上文找出一个玻璃幕墙给居民生活带来的不便或危害的实例：_____________________ _______________________________________________________________________________ ⑷如何预防光污染？请你提出一条合理化建议：_____________________________________ ______________________________________________________________________________。 [分析与解答]： ⑴平面镜成像是光的反射。 ⑵一个几十甚至几百平方米的凹透镜，其聚光功能是相当可观的，划线部分是错误的，因为凹透镜对光束是发散的，不可能会聚，作者将凹透镜和凸面镜混淆，显然为一误。 ⑶危害居民的身体健康，暴露居民的生活隐私，聚光甚至要引起火灾。 ⑷要限制开发商在居民区造商务大楼。对玻璃墙的设计、制作及使用范围要有统一的技术标准，防止光污染进入居民家或公共设施内。 例2．夏天，我们使用的吊扇配有一个调速器，当我们将吊扇的速度调慢时，过一会儿，调速器摸上去有点热。当我们将吊扇的速度调到最慢时，调速器摸上去温度最高。而当吊扇转速最快时，调速器几乎不发热。你是否发现这个问题，请试一下，并解释这个现象。 [分析与解答]：吊扇的调速器实际上相当于一个变阻器，它与吊扇串联连接，通过的电流相等。当它的 电阻变大时，吊扇的转速变慢，根据公式P ＝I 2 R 调速器的电阻也将消耗电功率，而这部分电能将转化为内能，所以调速器发热，当吊扇转速最小，调速器的电阻最大，消耗电功率最大，所以调速器温度也最高，反之亦然。 例3．家庭使用的可调的台灯是有一个小灯、一个滑动变阻器和开关连接成的，若小灯上标有“220伏，0.44安”，滑动变阻器的阻值变化范围是0－1000欧，请你分析图1 所示两个电路的台灯在使用时的优点和缺点。 [分析与解答]：由题意得R 灯＝U 灯/I 灯＝220伏/0.44安＝500欧，如图a 所示，在变阻器电阻为零时，小灯两端电压为220伏。此时小 灯最大电流I 1＝U/R 灯＝220伏/500欧＝0.44安小灯发光最亮；当变阻器电阻最大时，小灯 电流最小I 1’＝U/R 总＝U/（R 灯＋R 滑）＝220 伏/（500欧＋1000欧）＝0.15安小灯不会熄灭，灯的亮度调节范围较小。 对于图b 所示电路，当滑片位于最右端时，电路为并联电路，小灯两端为电源电压。此时小灯电流最大I 2＝U/R 灯＝220伏/500欧＝0.44安小灯发光最亮；当滑片位于最左端，小灯短路，此时灯两端电压为零，则I 2’=0，小灯完全熄灭，灯的亮度调节范围较大。 在小灯同样亮度下，图a 所示电源输出电流小于图b 电路。如：（1）在小灯最亮时，图a 电源输出电流I 1＝U/R 灯＝220伏/500欧＝0.44安，图b 电源输出电流I 2＝I 灯＋I 滑 ＝U/R 灯＋U/R 滑＝220伏/500欧＋220伏/1000欧＝0.44安＋0.22安＝0.66 安。⑵在通过小灯电流为零时，图a 中电源输出电流I 1’＝0图b 中电源输出电流I 2’＝U/R 滑＝220伏/1000欧＝0.22安，因此图b 电路较消耗电 能，不经济。 例3．饮水机的电路如图2 所示，水沸腾前红灯亮、绿灯灭，加热管正常 1 温控开关2 加 热 管 图2 （a ） 图1 (b)
滑动变阻器阻值范围
滑动变阻器取值范围 1．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________ V，定值电阻R1的阻值为_________ Ω，滑动变阻器R2的阻值变化范围为_________ Ω． 2．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________ ，电压表V2对应示数的变化范围_________ ． 3．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．
4．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值． 5．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？ 6．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求： （1）R的阻值； （2）R0的最大阻值； （3）电源电压．
7．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求： （1）R的阻值； （2）R'的最大阻值； （3）电源电压． 8．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P 由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求： （1）电源的电压； （2）滑动变阻器的最大阻值； （A V表示数、灯泡亮度变化专题） 一、选择题 1．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
滑动变阻器的取值范围的计算
专题：滑动变阻器的取值范围的计算 1．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，要求闭合开关后两电表的示数均不超过所选量程（电流表所选量程0﹣0.6A，电压表所选量程为0﹣15V）．滑动变阻器在移动过程中，下列说法正确的是（） 第1题图第2题图第3题图A．电压表跟电流表比值始终不变B．通过小灯泡的最大电流可为1.5A C．电压表的示数最小示数为0V D．滑动变阻器的取值范围为18Ω～60Ω 2．如图甲所示，已知电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器R2的规格为“50Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（）A．电源电压为9V B．R1的阻值为20Ω C．滑动变阻器的取值范围是2Ω～50ΩD．电路中电流不能超过0.6A 3．如图所示的电路中，电源电压为4.5V 不变，电阻R1标有“6Ω 0.5A”，滑动变阻器R2标有“30Ω 1A”，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，滑片移动时，为了保护各电表和元件，下列说法正确的是（） A．滑动变阻器阻值范围为3Ω～8ΩB．电压表变化范围为1V～3V C．电流表变化范围为0.5A～0.25A D．滑动变阻器的取值范围为6Ω～12Ω 4．如图为小明做“伏安法测电阻”的实验电路图，图中有电流表（量程0﹣0.6A，0﹣3A）、电压表，（量程0﹣3V，0﹣15V）、滑动变阻器（最大阻值为12Ω）、被测电阻R x（约6Ω，按6Ω计算）及由三节新干电池串联组成的电源。若实验要求电表指针不超过量程，且几次测量指针都偏过电表刻度盘的中线。则变阻器连入电路的阻值取值范围是（）A．3Ω～12ΩB．15Ω～12ΩC．15Ω～9ΩD．3Ω～9Ω 第4题图第5题图 5．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压为4.5V），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0﹣3V、0﹣15V），电流表（可用量程：0﹣0.6A），导线，开关。（1）设计并根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。（2）在连接实验电路时，小华应将开关处于状态，闭合开关前，应将滑动变阻器滑片滑到最端（选填“左”或“右”）。 （3）把定值电阻R1接入图甲中的A、B两点之间，闭合开关，移动滑动变阻器的滑片，使
初三物理培优专题训练
【V-S 图像】 1.（2017年朝阳一模）用弹簧测力计分别拉着甲、乙两物体竖直向上运动，两次运动的路程随时间变化的图象如图所示，已知甲的重力大于乙的重力。则下列说法中正确的是（ ）（多选） A ．甲的速度大于乙的速度 B ．弹簧测力计对甲的拉力大于弹簧测力计对乙的拉力 C ．甲物体的动能转化为重力势能 D ．甲的机械能一定大于乙的机械能 2.（2017年东城一模）一辆新能源电动汽车在水平公路上沿直线行驶，假设所受到的阻力不变，其?-t 图象如图6所示。其中0~1s 内和3~4s 内的图象为直线，1~3s 内的图象为曲线，则下列说法中正确的是 （ ）（单选） A ．0~1s 内电动汽车做匀速运动 B ．1~3s 内电动汽车做减速运动 C ．3~4s 内电动汽车处于静止状态 D ．3~4s 内电动汽车的牵引力一定最小 3.（2018年石景山二模）一物体在水平拉力的作用下沿水平面运动，其运动的路程(s )与时间(t )关系如图12所 示，下列判断正确的是 A ．物体5s 时的速度小于2s 时的速度 B ．前3s 拉力对物体做的功大于后3s 做的功 C ．前3s 拉力对物体做功的功率小于后3s 做功的功率 D ．前3s 物体所受的拉力大于后3s 物体所受的拉力 图12
【机械能转化】 1.（2017年东城一模考）两年一届的世界蹦床锦标赛于2015年12月1日在 丹麦欧登塞落幕，中国队以8金3银2铜领跑奖牌榜。关于运动员从图8所示的最高点下落到最低点的过程中（不计空气阻力的影响），下列说法中正确的是( )（多选） A．重力势能一直减小 B．接触到蹦床时开始减速 C．所受重力等于弹力时动能最大 D．在最低点时速度为零、受力平衡（提示，画受力分析图） 2.如图所示,一轻质弹簧竖直放置,下端固定在水平面上,上端处于a位置,当一重球放在弹簧上端静止时,弹簧上端被压缩到b位置.现将重球(视为质点)从高 于a位置的c位置沿弹簧中轴线自由下落,弹簧被重球压缩到最低位置d.以下关于重球运动过程的正确说法应是 ( ).（多选） A.重球下落压缩弹簧由a至d的过程中,重球作减速运动 B.重球下落至b处获得最大速度 C.由a至d过程中重球克服弹簧弹力做的功等于小球由c下落至d处时重力势能减少量 D.重球在b位置处具有的动能等于小球由c下落到b处减少的重力势能 图8
滑动变阻器取值范围
1．如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器 R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．该电路 中，(1)变阻器接入电路的阻值范围是．（2）正常工作时整个消耗最小功率．（3） 滑动消耗最大功率 2．如图所示电路中，电源电压U=4.5V，且保持不变，灯泡L标有“2.5V，1.25W” 字样，变阻器R最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为 保护电路，变阻器接入电路的阻值范围是（不计灯泡电阻的变化） 3．如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为RP，闭合开关，移动滑片，当接入电路的有效阻值为RP/4时电流表A的示数为0.45A，当接入电路的有效阻值为RP/5时电流表A的示数为0.5A，试求： （1）变阻器的最大阻值RP （2）若电流表的量程为0-0.6A，电压表的量程为0-3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围． 4．如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1=6Ω，滑动变阻器的阻值范围为0～20Ω．为了保证两表均不损坏，滑动变阻器能允接入电路的阻值范围. 5．如图，R1=8Ω，变阻器R2阻值的变化范围为0～10Ω，电源电压6V，电流表量 程0～0.6A，电压表量程0～3V．为了使电流表和电压表能安全工作，变阻器接入电 路中的电阻值变化范围是. 6．如图所示电路中，电源电压为4.5V不变，电阻R1标有“6Ω0.5A”，滑动变 阻器R2标有“30Ω1A”，电流表量程为“0-0.6A”，电压表量程为“0-3V”，为 了保护各电路元件，滑动变阻器R2允许接入电路的阻值范围是多少？ 7．如图所示电路，灯泡L上标有“4V2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～0.6A，电压表的量程是0～3V．则：（1）只闭合S1，灯泡L恰好正常发光，求电源电压； （2）只闭合S2，当变阻器接入电路中的电阻为其最大阻值的一半时，求电路消耗的总功率； （3）只闭合S2，求滑动变阻器允许接入电路的阻值范围． 8．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电 压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这 时灯泡恰好正常发光．求：（1）电源电压； （2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率； （3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变 化范围．
20届中考物理压轴培优练 专题18 电学大综合(原卷版)
压轴专题18 电学大综合 一．选择题（共16小题） 1．（2019?武汉）如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3＝3：1，U1：U1′＝3：2，P1：P1′＝1：36。 下列结论正确的是（） A．电源电压是12V B．R2的阻值是30Ω C．电流表的最大示数是2.1A D．该电路的最大功率是64W 2．（2018?南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：6．下列判断正确的是（） A．滑动变阻器的最大阻值为10Ω B．电路允许消耗的最大功率为4.5W C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置 D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W 3．（2018?武汉）如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最
右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2＝2：15，下列结论正确的是（） A．P2＝5.4W B．U＝12V C．U1＝6V D．R2＝20Ω 4．（2019?硚口区二模）定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P 位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（） A．电源的电压为10V B．滑动变阻器的最大阻值是24Ω C．当开关S1闭合，S2断开，滑片P 位于 a 点时，R3消耗的功率为8W D．当开关S1断开，S2闭合，滑片P 位于最左端时，电路消耗的最大功率为12W 5．（2017?武汉）如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光。已知U1：U3＝2：3，U1′：U3′＝5：2．下列表达式不正确的是（）
滑动变阻器取值范围和最大最小功率问题
v1.0 可编辑可修改 滑动变阻器取值范围和电路最大最小功率问题 一、滑动变阻器取值范围题： 方法总结：此类试题的特点是：电流表、滑动变阻器、用电器串联，电压表分为两种情况，一种测 滑动变阻器两端电压；一种测用电器两端电压。解决此类问题的思路是“左右兼顾”，首先确定最 大电流，要进行两种情况的对比：（1）电流表量程；（2）用电器允许通过的最大电流：用公式I=U/R； 或公式I=P/U；确定最大电流后，利用“滑动变阻器最小电阻等于总电阻减去用电器的电阻”；第 二步根据电压表的量程确定用电器两端的最小电压，从而计算出电路中的最小电流，利用“滑动变 阻器最大电阻等于电压表所选量程除以最小电流值”；特殊情况是电压表测量用电器两端电压，滑 动变阻器可以移动到最大阻值处，即最大阻值只需要说明，不需要计算。 例题：电压表测量滑动变阻器的题目 1.如图所示电路中，电源电压为不变，电阻R1标有“6Ω”，滑动变阻器R2标有“30Ω1A”，电流表 量程为“”，电压表量程为“0-3V”，为了保护各电路元件，滑动变阻器R2允许接入电路的阻值范围 是多少（） ～12Ω～30Ω～12Ω～30Ω 1题图 2题图 2.标有“4V 1 W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为 6V，电流表量程为“O～”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器 接入电路的阻值变化范围应控制在(不考虑温度对电阻的影响)（） A．O～8Ω B．8～16Ω C．16～20Ω D．以上答案都不对 3.（2014潍坊）如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～，电压表量程为0～3V， R1为滑动变阻器，R2=20Ω，灯泡L标有“4V”字样（不考虑温度对灯丝电阻的 影响）．在仪表和灯泡安全工作的情况下，求： （1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率； （2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围。 例题：电压表测量用电器的题目 5. 6.
滑动变阻器阻值取值范围计算
滑动变阻器电阻取值范围 1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t 和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少 (20Ω—50Ω) 2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围 (0Ω—20Ω) 3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (20Ω—50Ω) 4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (12Ω—50Ω) 2 2
5.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (10Ω—50Ω) 6.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (14Ω—50Ω) 7.如图所示的电路，电源电压U=且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 Ω—10Ω) 8. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (25Ω—100Ω) 2
中考物理 电路类问题 培优练习(含答案)附详细答案
一、初中物理电路类问题 1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。以下说法正确的是（ ） A ．b 可能是电流表、也可能是电压表 B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于 12R R + C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大 D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】 A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R = 可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R = 可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误； B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R = 可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两
电功率滑动变阻器取值范围题
从图象可知：有两个交点．O点处是没有通电，而C处它们的电功率相等，说明外电阻没有消耗功率．因此电流为3A时，外电阻阻值为零．由P=I2R可算出R= 8. 图甲是小灯泡中的电流随它两端电压变化的图象．将此灯泡接入图乙所示电路中，闭合开关S后，小灯泡实际功率为1W；再闭合开关S1后，电流表示数变化了0.1A，则电阻R的阻值是_______Ω，此时电路消耗的总功率是_______W． 一台接在220V的电路中的电动机，通过它的电流是6A，电动机的电阻为5Ω． 求：（1）电动机工作5分钟消耗的电能为多少？ （2）电动机工作5分钟产生的电热为多少？ （3）电动机工作5分钟转化的机械能为多少？ （4）电动机的机械效率为多少？
一般来说，家庭电路中的用电器工作的电压并不等于额定电压．家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压．若在电路中只接入一个电热水壶（壶中盛有4Kg、20℃的水），电热水壶的铭牌和电能表的铭牌如图甲、乙所示．测得电能表的转盘转过125转的时间为121s．（不考虑温度对电热水壶电阻的影响．c水=4.2×103J/kg?℃） （1）这段时间内电热水壶消耗的电能是多少焦？ （2）如果电热水壶消耗的电能有70%转化为水的内能，则壶中的水温度升高了多少℃？ （3）电热水壶中电热丝的电阻是多大？ （4）电热水壶工作的实际电压是多少？ 有一个直流电动机，其转子线圈的电阻为20欧．把这个电动机接到220伏的直流电压上，当它正常运转时，通过转子线圈的电流为1安，则电动机的输出功率为200瓦． 电动机的电功率：P总=UI=220V×1A=220W， 线圈消耗的功率：P圈=I2R=（1A）2×20Ω=20W， 则输出功率：P输出=P总-P圈=220W-20W=200W．
滑动变阻器范围练习题
1、某滑动变阻器标有“100Ω，5A”的字样．它表示这滑动变阻器的电阻变化范围是，允许通过的电流最大值是 2、如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在 滑片滑动过程中，电压表、电流表示数的变化范围是（） A．0～1.2V、0.06～0.3A B．6～1.2V、0.30～0.06A C．0～4.8V、0.3～0.06A D．6～4.8V、0.06～0.3A 3.如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大 阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上 示数变化的范围分别是（） A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V C．0.2A～0.5A，4V～10V D．0.2A～0.5A，4～6V 4、电源电压恒为16V不变，R=100欧，滑动变阻器的最大阻值300 欧，当滑片P从变阻器最左端移至最右端的过程中，电压表的 变化范围是（） A．从16伏到0伏B．从16伏到4伏 C．从16伏到12伏D．从4伏到16伏 5、如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（） A．20V～4V B．4V～20V C．8V～20V D．0V～20V 6、如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1=6Ω，滑动变阻器的阻值范围为0～20Ω．为了保证两表均不损坏，滑动变 阻器能允接入电路的阻值范围是（） A．0～4ΩB．2～4ΩC．4～6ΩD．0～6Ω 7、标有“2V1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V．闭合开关后，移动滑动变阻器滑片，则 电流表、电压表示数的范围是（） A．0.25A～0.6A 1V～2V B．0.3A～0.5A 1V～1.5V C．0.25A～0.5A 1.5V～2V D．0.25A～0.5A 1V～2V 8、如图所示电路图，电源电压18V恒定不变，滑动变阻器R1的最大阻值是160Ω，电压表 的量程为O～15V，电流表的量程为O～0.6A．闭合开关S后，为 保护电压表和电流表，滑动变阻器R l的阻值变化范围应是（） A．OΩ～lOΩB．10Ω～100ΩC．10Ω～150ΩD．150Ω～160Ω
初三物理《电功率》专题培优提高练习
九年级物理电学极值的解答题 1、如图5所示电路中，电源电压保持不变，闭合开关S，已知当滑片P分别滑至a端和b端时，电阻R1消耗的电功率之比P1:P2=9:4。当滑片在a端时，电流表的示数为3安培，滑片P在b端时，电压表的示数为6伏特，求： ①电阻R1的阻值和滑动变阻器的最大阻值R2 S ②电源电压是多少伏特 2．如图1，R1=10Ω，R2的最大阻值为50Ω，电源电压恒定为12V， 求： （l）P从a到b的过程中，电流表和电压表的示数变化范围. （2）P从a滑到b的过程中，R1的功率的变化范围. 3．如图16-20所示的电路中，灯L标有“4V 1W”的字样，滑动变阻器的阻值范围是0~40Ω，电阻R=30Ω，电流表的量程为0~0.6A。（1）当开关S1、S2断开，变阻器连入电路的阻值为总阻值的1/5时，灯L正常发光，求：电源电压。（2）闭合开关S1、S2，在移 动变阻器滑片P的过程中，求滑动变阻器上消耗的最小功率与最大功率是 多大
初三物理提高练习《电功率》 1、饮水机、电饭煲等家用电器都具有保温和加热功能。同学们设计了模拟电路，如图9所示。当S 闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。其中不符合上述要求的是 1 2、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了 A 1．6W B.4.0W C.0.4W D.3.4W 3、小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（） A. L1和L2所在的支路均短路 B. L1所在的支路完好，L2所在的支路短路 C. L1所在的支路完好，L2所在的支路断路 D. L1所在的支路短路，L2所在的支路断路 4、小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是 A．单只LED灯工作电压是220V B．LED灯主要是将电能转化为内能 C．电源适配器是将交流电转变为直流电D．灯带中一只LED灯断路后其他灯还亮 5、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R。为定值电阻，电源电压恒定不变。则下列说法正确的是（） A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大 C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变
备战中考物理知识点过关培优训练∶热学问题及答案
一、初中物理热学问题求解方法 1．如图甲所示为大家常见的普通煤炉，通过燃烧煤将壶中的水进行加热。为提高煤炉效率，某大学创意小组设计了双加热煤炉，如图乙所示，在炉壁的夹层中也加入水，在给壶中水加热的同时，也给炉壁夹层中的水加热。现在1标准大气压下，壶中装有质量为4.5kg 温度为20℃的水，己知q 煤＝3×107J/kg ，c 水＝4.2×103J/(kg?℃)，求： (1)如果烧开壶中的水，需要吸收多少热量？ (2)已知甲图煤炉烧水效率为28%，若用甲图煤炉烧开壶中的水，需要完全燃烧煤的质量是多少？ (3)在乙图煤炉加热过程中，在消耗等量煤的情况下，除烧开壶中的水外，还可把炉壁夹层中10kg 的水从20℃加热至40℃，则改进后乙图煤炉的烧水效率是多大？ 【答案】(1)1.512×106J ；(2)0.18kg ；(3)43.56%。 【解析】 【分析】 (1)知道水的质量、水的初温和末温、水的比热容，利用吸热公式求水吸收的热量； (2)知道普通煤炉的烧水效率，利用100%Q Q η=?吸 放 可得煤完全燃烧放出的热量；已知煤的热值，利用Q mq =放可得普通煤炉完全燃烧煤的质量； (3)由题知，双加热煤炉还可额外把炉壁间10kg 水从20℃加热至40℃，根据吸热公式求出炉壁间水吸收的热量；由题意可知，壶内水吸收热量不变，则可求出双加热煤炉中水吸收的总热量（有用能量）；由题意可知，双加热煤炉中煤完全燃烧放出的热量不变，再利用效率公式求出改进后乙图煤炉的烧水效率。 【详解】 (1)1标准大气压下水的沸点为100℃，把壶内20℃，4.5kg 水烧开，水吸收的热量： ()()361 4.210J/kg 4.5kg 10020 1.51210J Q c m t =?=????-=?吸水水℃℃℃； (2)普通煤炉的烧水效率为28%，由100%Q Q η= ?吸 放 可得煤完全燃烧放出的热量： Q 放＝Q η吸 ＝61.51210J 28% ?＝5.4×106J ， 由Q mq =放可得需要完全燃烧煤的质量：
滑动变阻器取值范围
( 初三电学复习《滑动变阻器阻值变化范围》 1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（） A ． 0Ω～150ΩB ． 20Ω～100Ω( C ． 12Ω～90ΩD ． 20Ω～90Ω 12．如图6所示电路，电源两端的电压为，且保持不变。小灯泡L上标有“6V 3W”的字样，滑动变阻器的铭牌上标有“10Ω 1A”的字样，电流表量程为0～0.6A，电压表量程为0～3V。不考虑灯丝电阻随温度的变化。闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则(D) A．电路中允许通过的最大电流是0.6A B．小灯泡电功率的最大变化量是 C．电压表的示数变化范围是0～3V ！ D．滑动变阻器允许接入电路的阻值范围是 3Ω～8Ω 16.如图9所示的电路中，电源电压4V保持不变，灯L上标有“3V ”字样，电流表的量程为（0～0．6）A，电压表的量程为（0～3）V，滑动变阻器的最大阻值是20Ω。当开关S 闭合后，移动滑动变阻器的滑片P，在保证电路安全的情况下，下述判断正确的是 BC A．电压表的示数的变化范围为0～3V B．灯L消耗的最小功率小于 C．电路中的电流最大为0.5A D．滑动变阻器连入电路中的电阻越小,它消耗的电功率越小 12．10西二）如图4所示电路中电源两端电压恒定不变，设灯丝 电阻不随温度变化。当开关S1、S2都闭合，滑动变阻器的滑 片P置于某一位置时，量程为“0～6V”的电压表的示数为 4V，此时标有“6V 3W”字样的小灯泡L正常发光。当开关 S1闭合、S2断开，滑动变阻器的滑片P置于变阻器右端时， 小灯泡L仍正常发光。下列计算结果正确的是D A．电源两端电压为12V B．定值电阻R的电阻值为10（ C．变阻器的最大电阻值为18 D．灯泡实际功率的最小值为 22．（11大二）在如图11所示的电路中，电源电压6V恒定， 电流表的量程为0～0.6A，电压表的量程为0～3V,灯L1和L2 的规格分别为“6V,”和“6V,”，滑动变阻器R的规格为“50?， 1.5A”，不计温度对灯丝电阻的影响。若两灯只许一盏灯工作， 图6 V " L P R S 图9 S P ) A L S1 S2 图9 A V S3 · a b R L1 L2 图11
推荐中考物理培优专题训练一
中学中考物理培优专题训练 一、 填空题（共38分）（第6题，第7题后两空每空1分 其余各题每空2分） 1、 用力敲一音叉，使音叉振动发声，某同学用示波器记录了 图１ 两次波形的幅度情况，如图所示，图1所示音叉发出的声音 比较______，图2所示音叉发出的声音比较_____ (均选填”响” 或“轻”)。 图２ 2、 如图所示是一个同学用相同的酒精灯给质量相等的甲、 乙两种物质加热时，根据测量结果描绘的温度—时间图像。 由图可知，甲物质的比热容_____乙物质的比热容（选填 “）”“〈”或“=”〉，其中______物质是晶体。 3、 获得合理的信息有： 信息一：他们是同时开始运动的； 信息二：_________________________； 信息三：_________________________；等等。 ４、某兴趣小组，将塑料小桶中分别装满已知密度的四种不同液体后，用弹簧测力计称它们的重，记录了下表重的数据。 （１） 通过分析此表，小红同学发现液体的密度与弹簧测力计示数之间有一定的规律。能正 确反映这一规律的图象是_________________________ ２１/分２ ρ（g/cm ３３g/cm ３
Ａ． Ｂ． Ｃ． （２） 若小桶盛满密度未知的某种液体是弹簧的示数为2.3Ｎ，小红推算出了该液体的密度是 _______________Ｋｇ／ｍ３ 。. ５、如图所示，闭合开关Ｓ，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的Ｕ－Ｉ坐标中分别用ａ、ｂ、ｃ、ｄ四个点表示（坐标原点表示的电压值和电流值均为０）。由这四个点做出的Ｕ－Ｉ图象为一条直线，延长直线交纵轴（Ｕ轴）于Ｅ点，交横轴于Ｆ点，若电源电压为Ｕ０，定值电阻的阻值为Ｒ０。据此分析：（１）Ｅ点表示的电流表、电压表的示数分别为________________、________________。 电路处在________________状态。 （２）Ｆ点表示的电压表、电流表的示数分别为________________、________________。此时电路处在__________________状态。 图甲 图乙 ６、根据右图 （１）ｖ甲＝_________米/秒。 （２）第３秒时，ｖ乙＝_________米/秒。 （３）甲物体做___________运动，乙物体做 ___________运动，甲、乙两物体在第_________ _________米（通过计算回答）。 7、在学习了摆的故事和启示后，小王同学用乒乓球做了一个实验，先将乒乓球举到１米的高处，然后斜抛在水泥地面上，观察乒乓球在水泥地面上的运动情况，利用手中的计时器记录了乒乓球在跳动构成中不同时刻的位置情况，下图是乒乓球的运动路线图。 时间/秒
滑动变阻器的取值范围的计算
专题：滑动变阻器的取值范围的计算 1?如图所示，小灯泡电阻为 12 Q 且保持不变，滑动变阻器最大阻值为 压恒为18V ,要求闭合开关后两电表的示数均不超过所选量程（电流表所选量程 电压表所选量程为 0 - 15V ）.滑动变阻器在移动过程中，下列说法正确的是（ 第1题图 第2题图 电压表跟电流表比值始终不变 B .通过小灯泡的最大电流可为 1.5A 电压表的示数最小示数为 0V D.滑动变阻器的取值范围为 18 Q ?60 Q 如图甲所示，已知电流表的量程为 0?0.6A ，电压表的量程为 0?15V ,滑动变阻器 咼的规格为“50Q 0.5A'闭合开关S 后，调节滑动变阻器的滑片 P ,得到电流表与电压表的 示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（ ） A .电源电压为9V B . Ri 的阻值为20Q C.滑动变阻器的取值范围是 2 Q ?50 Q D .电路中电流不能超过 0.6A 3?如图所示的电路中， 电源电压为4.5V 不变，电阻R 1标有“6Q 0.5A 滑动变阻器 标有“30Q 1A ”电流表的量程为 “00.6A ”，电压表的量程为 “03V',滑片移动时，为了 保 护各电表和兀件，下列说法正确的是（ ） A .滑动变阻器阻值范围为 3 Q ?8Q B .电压表变化范围为 1V ?3V C.电流表变化范围为 0.5A ?0.25A D .滑动变阻器的取值范围为 6 Q ?12 Q 4?如图为小明做 伏安法测电阻”的实验电路图，图中有电流表（量程0-0.6A,0-3A ）、 电压表，（量程0-3V , 0- 15V ）、滑动变阻器（最大阻值为 12Q ）、被测电阻 & （约6Q,按 6Q 计算）及由三节新干电池串联组成的电源。若实验要求电表指针不超过量程，且几次测 量指针都偏过电表刻度盘的中线。则变阻器连入电路的阻值取值范围是（ ） A . 3 Q ?12 QB. 15 12 QC. 15 9 Q D . 3 Q ?9 Q 第4题图 5.在 探究电流与电阻的关系”实验 中，现有器材如下：电源（电压为 4.5V ）,四个定值 R 1 （ 5Q ）、R 2 （10Q ）、R 3 （15Q ）、艮（20Q ）,标有 “ Q 1A”的滑动变阻器（阻值模糊不 电压表（可用量程： 0- 3V 、0- 15V ）,电流表（可用量程：0 - 0.6A ）,导线，开关。 设计并根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。 在连接实验电路时，小华应将开关处于状态，闭合开关前，应将滑动变阻器滑片滑到 100 Q,电源电 0- 0.6A , ) A . C. 2 . 电阻 清), (1) (2) 第5题图 用.
滑动变阻器取值范围
初三电学复习 《滑动变阻器阻值变化范围》 1．如图所示，定值电阻R 1的阻值18Ω，滑动变阻器R 2的最大阻值为150Ω，电源电压为18V ，电流表选择0～0.6A 量程，电压表的量程为0～15V ．为了保证电路各元件安全，滑动变阻器R 2的阻值变化范围为（ ） 12．如图6所示电路，电源两端的电压为7.5V ，且保持不变。小灯泡L 上标有“6V 3W ”的字样，滑动变阻器的铭牌上标有“10Ω 1A ”的字样，电流表量程为0～0.6A ，电压表量程为0～3V 。不考虑灯丝电阻随温度的变化。闭合开关S 后，要求灯L 两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则(D) A ．电路中允许通过的最大电流是0.6A B ．小灯泡电功率的最大变化量是2.4W C ．电压表的示数变化范围是0～3V D ．滑动变阻器允许接入电路的阻值范围是 3Ω～8Ω 16.如图9所示的电路中，电源电压4V 保持不变，灯L 上标有“3V 1.5W ”字样，电流表的量程为（0～0．6）A ，电压表的量程为（0～3）V ，滑动变阻器的最大阻值是20Ω。当开关S 闭合后，移动滑动变阻器的滑片P ，在保证电路安全的情况下，下述判断正确的是 BC A ．电压表的示数的变化范围为0～3V B ．灯L 消耗的最小功率小于0.2W C ．电路中的电流最大为0.5A D ．滑动变阻器连入电路中的电阻越小,它消耗的电功率越小 12．10西二）如图4所示电路中电源两端电压恒定不变，电阻不随温度变化。当开关S 1、S 2都闭合，滑动变阻器的滑片P 置于某一位置时，量程为“0～6V ”的电压表的示数为4V ，此时标有“6V 3W ”字样的小灯泡L 正常发光。当开关S 1闭合、S 2断开，滑动变阻器的滑片P 置于变阻器右端时，小灯泡L 仍正常发光。下列计算结果正确的是 D A ．电源两端电压为12V B ．定值电阻R 的电阻值为10Ω C ．变阻器的最大电阻值为18Ω D ．灯泡实际功率的最小值为0.48W 22．（11大二）在如图11所示的电路中，电源电压6V 恒定，电流表的量程为0～0.6A ，电压表的量程为0～3V,灯L 1和L 2的规格分别为“6V,1.8W ”和“6V,1.2W ”，滑动变阻器R 的规格为“50?，1.5A ”，不计温度对灯丝电阻的影响。若两灯只许一盏灯工作，且要求电路元件安全使用，在滑动变阻器的滑片移动过程中，整个电路要消 耗最小电功率是 W 。0.6 图6 图9
