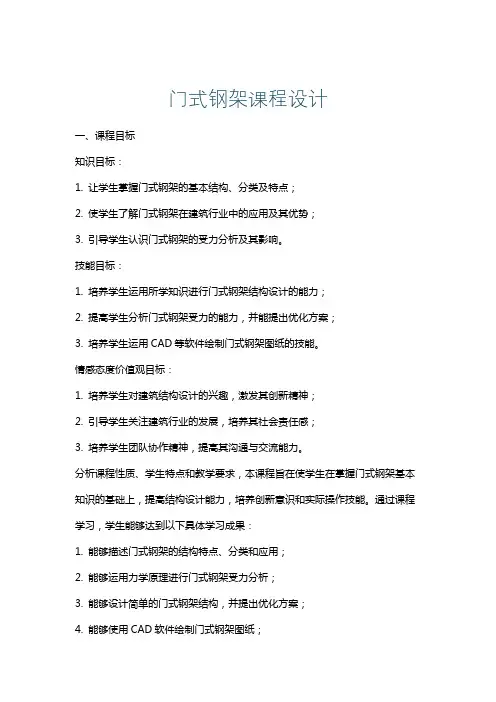

门式钢架课程设计
《轻型门式刚架》课程设计任务书
一、课程设计目的与要求
培养学生综合运用所学《钢结构设计》知识，计算和设计轻钢门式刚架结构。训练提高学生查阅资料，全面掌握钢结构的选型、柱网布置、荷载计算、结构分析、构件和节点设计、绘制钢结构施工图等专门知识，从而培养学生分析问题和解决实际工程问题的综合能力。
二、设计资料
1、参考尺寸：某地区拟建轻钢结构，建筑面积不少于1500m2，屋面坡度采用1:10。柱距7.5米、跨度和檐口高见图1。
2、材料：梁、柱均采用Q235-B钢材；屋面、墙面采用彩色钢板或夹芯板。
3、建筑物安全等级为2级。地震设防烈度：7度，场地土为II类；
4、控制指标：柱顶水平位移h/60（h为柱高度）；横梁挠度L/180（L为构件跨度）。
5、刚架荷载：见表1
6、设计选题：见表2
7、梁、柱参考截面：
●梁H440×250×8×10；
●柱H（300~650）×250×10×12
图1 刚架计算简图
图2 刚架弯矩图
表1 门式刚架内力简表
表2 门式刚架设计选题表
三、课程设计内容与时间安排
1、内容
（1）确定门式刚架形式；进行结构布置（包括柱网、支撑体系布置）；
（2）根据荷载条件进行内力分析；
（3）进行门式刚架梁/柱的设计计算；
（4）绘制门式刚架的柱网及支撑布置图（一号图纸1张）；
2、时间安排
（1）布置设计任务、结构布置1天
（2）完成计算、整理计算书2天
（3）绘制施工图2天
四、课程设计报告的内容
（1）结构设计计算书一份；
（2）设计图纸一张（1#）
注意：封面、图纸折叠按要求装订好提交
五、教材与主要参考书
（1）国家标准.钢结构设计规范（GB 50017－2003）中国计划出版社，2003.
（2）国家标准.建筑结构荷载规范（GB50009－2001）中国建筑工业出版社，2002. （3）标准图集.门式钢架轻型房屋钢结构（02 SG 518-1）中国建筑标准设计研究院，2002.
（4）国家标准.建筑结构制图标准（GB/T 50105－2001）中国计划出版社，2002. （5）标准化协会标准.门式刚架轻型房屋钢结构技术规程（CECS 102:2002）中国计划出版社，2003.
（6）“十一五”规划教材《钢结构》（上、下册）陈绍蕃主编，中国建筑工业出版社,2007 （7）国家标准.冷弯薄壁型钢结构技术规范（GB 50018－2002）中国计划出版社，2002.
轻型门式钢架课程设计计算书
一、设计资料 某单层工业厂房，采用单跨双坡门式刚架，刚架跨度24m ，长度48m ，柱距6m ，檐口标高11m ，屋面坡度1/10。屋面及墙面板均为彩色钢板，内填充保温层，考虑经济、制造和安装方便，檩条和墙 梁均采用冷弯薄壁卷边C 型钢，钢材采用Q345钢，2 /310mm N f =，2/180mm N f v =，基础混凝土标号C30，2 /3.14mm N f c =，焊条采用E50型。刚架平面布置图，屋面檩条布置图，柱间支撑布 置草图，钢架计算模型及风荷载体形系数如下图所示。 刚架平面布置图 屋面檩条布置图
柱间支撑布置草图 计算模型及风荷载体形系数 二、荷载计算 2.1 计算模型的选取 取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。 2.2 荷载取值计算： （1）屋盖永久荷载标准值 kN m 彩色钢板0.40 2保温层0.60 2 kN m 檩条0.08 2 kN m 钢架梁自重0.15 2 kN m 合计 1.23 2 kN m （2）屋面活载和雪载0.30 2 KN m。 /
（3） 轻质墙面及柱自重标准值 0.50 2 /KN m （4） 风荷载标准值 基本风压：m kN /525.050.005.10=?=ω。根据地面粗糙度类别为B 类，查得风荷载高度变化系数：当高度小于10m 时，按10m 高度处的数值采用，z μ=1.0。风荷载体型系数s μ：迎风柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为－0.55和－0.65。 2.3 各部分作用的荷载标准值计算 （1） 屋面荷载： 标 准 值： m kN /42.7cos 1 623.1=? ?θ 柱身恒载： m kN /00.3650.0=? （2） 屋面活载 屋面活载雪载m kN /81.1cos 1 630.0=? ?θ （3） 风荷载 以左吹风为例计算，右吹风同理计算，根据公式0ωμμωs z k =计算，z μ查表m h 10≤，取1.0，s μ取值如图1.2所示。（地面粗糙度B 类）
门式钢架设计实例带计算书
门式刚架厂房设计计 算书
门式刚架厂房设计计算书 一、设计资料 该厂房采用单跨双坡门式刚架，厂房跨度21m ，长度90m ，柱距9m ，檐高7.5m ，屋面坡度1/10。刚架为等截面的梁、柱，柱脚为铰接。 材料采用Q235钢材，焊条采用E43型。 22750.6450/160/mm EPS mm N mm g mm ≥2y 屋面和墙面采用厚夹芯板，底面和外面二层采用厚镀锌彩板，锌板厚度为275/gm ；檩条采用高强镀锌冷弯薄壁卷边Z 形钢檩条，屈服强度f ，镀锌厚度为。(不考虑墙面自重) 自然条件：基本风压：20.5/O W KN m =，基本雪压20.3/KN m 地面粗糙度B 类 二、结构平面柱网及支撑布置 该厂房长度90m ，跨度21m ，柱距9m ，共有11榀刚架，由于纵向温度区段不大于300m 、横向温度区段不大于150m ，因此不用设置伸缩缝。 檩条间距为1.5m 。 厂房长度>60m ，因此在厂房第二开间和中部设置屋盖横向水平支撑；并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆；同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑，由于柱高<柱距，因此柱间支撑不用分层布置。 （布置图详见施工图） 三、荷载的计算 1、 计算模型选取 取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。厂房檐高7.5m ，考虑到檩条和梁截面自身高度，近似取柱高为7.2m ；屋面坡度为1：10。 因此得到刚架计算模型：
2.荷载取值 屋面自重： 屋面板：0.182/KN m 檩条支撑：0.152/KN m 横梁自重：0.152/KN m 总计：0.482/KN m 屋面雪荷载：0.32/KN m 屋面活荷载：0.52/KN m （与雪荷载不同时考虑） 柱自重：0.352/KN m 风载：基本风压200.5/W kN m = 3.各部分作用荷载： （1）屋面荷载： 标准值： 1 0.489 4.30/cos KN M θ ? ?= 柱身恒载：0.359 3.15/KN M ?=
《钢结构设计》(门式刚架)课程设计指导书
《钢结构设计》课程设计指导书 （门式刚架） 土木工程与建筑学院 《钢结构设计》课程设计指导书 绪言课程设计目的要求 课程设计是一个重要的教学过程，是对学生知识和能力的总结。要求学生通过《钢结构设计》课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。 《钢结构设计》课程设计题目 一、设计题目 某24m跨度厂房的门式刚架设计，刚架柱、梁均采用等截面（或变截面）。 二、设计任务 1、选择钢屋架的材料； 2、柱网及屋面结构布置（包括支撑体系布置）； 3、门式刚架选型； 4、确定门式刚架梁、柱截面形式，并初估截面尺寸； 5、钢屋盖及支撑的布置； 6、钢屋架的结构设计； 7、绘制门式刚架施工图及材料表。 三、设计资料 建造于某市的轻工厂房，建筑面积1500m2厂房平面及剖面如图所示，据生产要求无吊车，屋面采用0.6mm厚镀锌压型彩涂板，刚架柱、梁均采用等截面（或变截面），柱梁节点处为构造加腋（视为刚接，计算时可不考虑加腋之影响），柱与基础为铰接，拟在刚架平面外设柱间支撑及檩条端部隅撑，在a,b点分别提供柱梁的侧向支撑点，设计时考虑积灰荷载0.4kN/m2，该地区的基本雪压为0.5kN/m2, 基本风压为0.5kN/m2，轻质屋面，屋面活荷载取0.4kN/m2。檩条及支撑重0.2kN/m2，刚架斜梁自重0.2kN/m2；轻质墙面及柱自重（包括柱、墙骨架）0.7kN/m2。 刚架简图及其风荷载体型系数 （a）平面图（b）刚架简图（c）刚架风荷载体型系数 门式刚架设计计算 一、材料选择 刚架结构中所采用的钢材应符合国标要求，一般采用Q235钢或Q345钢，Q345钢多用于刚架斜梁与柱，但当构件是以变形控制时应慎用。焊条可选用E43型，手工焊。 二、结构平面布置 结构平面布置主要是确定刚架的柱网布置。柱网布置首先应满足工艺要求，面积大的厂房考虑温度区段的控制，依据《门式刚架轻型房屋钢结构技术规程》规定：“纵向温度区段不大于300m；横向温度区段不大于150m；当有计算依据时温度区段可适当加大”。 门式刚架的柱距的选择应依据屋面的受载情况与功能要求综合确定，并应满足工艺要求，一般宜采用6-9m的柱距。柱距的选择合理与否直接影响结构单位面积的耗钢量，经济柱距的
门式钢架的受力分析实例
一.分析种类： 结构力学静力分析 二.基本理论： 结构矩阵分析是结构力学的一种分析方法。结构矩阵分析方法认为：结构整体可以看作是由有限个力学小单元相互连接而组成的集合体，每个单元的力学性能可以比作建筑物中的砖瓦，装配在一起就提供整体结构的力学特性。 有限元法的基本思想是： 1. 假想把连续系统分割成数目有限的单元，单元只在数目有限的节点相连。在节点引进等效载荷，代替实际作用与系统的外载荷 2. 对每个单元由分块近似的思想，按一定的规则建立求解未知量与节点相互作用之间的关系 3. 把所有单元的这种特性关系按一定条件集合起来，引入边界条件，构成一组以节点变量为未知量的代数方程组，求解就得到有限个节点处的待求变量 所以，有限元法实质上是把具有无限个自由度的联系系统，理想化为只有有限个自由度的单元集合体，使问题转化为适合于数值求解的结构型问题 静力分析用于求解静力载荷作用下结构的位移和应力等。静力分析包括线性和非线性分析。而非线性分析涉及塑性，应力刚化，大变形，大应变，超弹性，接触面和蠕变。本次分析为结构线性静力分析 静力分析计算在固定不变的载荷作用下结构的效应，它不考虑惯性和阻尼的影响，如结构受随时间变化载荷的情况。可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响（如重力和离心力），以及那些可以近似为等价静力作用的随时间变化载荷。 静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移，应力，应变和力。固定不变的载荷和响应是一种假定；即假定载荷和结构的响应随时间的变化非常缓慢。静力分析所施加的载荷包括： l. 外部施加的作用力和压力 2. 稳态的惯性力（如中力和离心力） 3. 位移载荷 4. 温度载荷 线性静力分析的求解步骤 1．建模 2．施加载荷和边界条件，求解 3．结果评价和分析 三.有限元方法及软件： 利用位移函数—虚功原理推导梁单元的有限元计算公式 第一步：写出单元位移、节点力向量 应用软件ANSYS10.0 在ANSYS产品家族中有七种结构分析的类型。结构分析中计算得出的基本未知量（节点自由度）是位移，其他的一些未知量，如应变，应力，和反力可通过节点位移导出。本次分析静力分析（Stastic） 四.实例：门式钢架的受力分析 4.1 问题描述： 门式钢架受到均布载荷q=200N/m作用，其柱高5m，横梁长10m,柱和梁均采用刚梁制作，杨氏模量E=2.1e5MPa,泊松比u=0.3，且已知柱与梁的横截面积形式均为工字梁，其中柱的参数为W1=0.2、W2=0.2、W3=0.4、t1=0.02、t2=0.02、t3=0.01，梁的参数为柱的参数的1.565倍 要求：求在均布载荷q作用下门式钢架的剪力、最大弯距、最大转角，绘制弯距图以及剪力图。 示意图：
雪糕厂轻型门式刚架设计策划方案
学号2011021111 《钢结构设计》课程设计 哈尔滨市某雪糕厂轻型门式刚架设计 院（系）名称：航天与建筑工程学院 专业名称：土木工程 学生姓名：韩学彬 指导教师：张建华副教授
2014年6月
1. 设计资料 (1) 2.荷载计算 (2) 1）荷载取值计算 (2) 2）各部分作用的荷载标准值计算 (3) 3.内力分析 (4) 1）在恒荷载作用下 (4) 2）在活荷载作用下 (6) 3）在风荷载作用下 (8) 4.内力组合 (15) 5.刚架设计 (17) 5.1 截面设计 (17) 5.2 构件验算 (17) （1）验算刚架柱在风荷载作用下的侧移 (17) （2）构件宽厚比验算 (17) （3）刚架梁的验算 (18) （4）刚架柱的验算 (20) 5.3 节点验算 (23) （1）梁柱连接节点： (23) （2）横梁跨中节点 (25)
（3）柱脚设计 (27) 6.其他构件设计 (28) 6.1 檩条的设计 (28) （1）荷载及内力： (28) （2）截面选择及截面特性 (29) （3）强度验算： (31) （4）挠度验算： (31) （5）构造要求： (32) 6.2 隅撑的设计 (32) 6.3墙梁的设计 (32) （1）荷载计算 (33) （2）内力计算 (33) （3）强度计算 (33) （4）挠度计算 (34) 参考文献 (34)
1. 设计资料 哈尔滨市某雪糕厂房，采纳单跨双坡门式刚架，刚架跨度27m，柱距6m，柱高6m，屋面坡度1/10，地震设防烈度为6度。刚架平面布置如下图（a）所示，刚架形式及几何尺寸如下图（b）所示。屋面及墙面板均为彩色压型钢板，内填充以保温玻璃棉板，考虑经济、制造和安装方便，檩条和墙梁均采纳冷弯薄壁卷边C型钢，间距为1.5米，钢材采纳Q345钢，焊条采纳E43型。 （a）钢架平面布置图
门式刚架设计实例
轻型门式刚架 ——计算原理 和设计实例 <9> 来源：https://www.360docs.net/doc/3717937935.html, 发布时间：06-06 编辑：段文雁
二、设计实例一 1 设计资料 门式刚架车间柱网布置：长度60m；柱距6m；跨度18m。 刚架檐高：6m；屋面坡度1：10；屋面材料：夹心板；墙面材料：夹心板；天沟：钢板天沟；基础混凝土标号为C25，fc=12.5 N/mm2；材质选用：Q235-B f=215 N/mm2 f=125 N/mm2。 2 荷载取值 静载：为0.2 kN/m2；活载：0.5 kN/m2 ；雪载：0.2 kN/m2；风载：基本风压W0=0.55 kN/m2，地面粗糙度B类，风载体型系数如下图： 图3-41 风载体型系数示意图 3 荷载组合 (1). 1.2 恒载+ 1.4 活载 (2). 1.0 恒载+ 1.4 风载 (3). 1.2 恒载+ 1.4 活载+ 1.4×0.6 风载 (4). 1.2 恒载+1.4×0.7 活载+ 1.4 风载 4 内力计算 （1）计算模型 图3-42 计算模型示意图 （2）工况荷载取用 恒载活载 左风右风 图3-43 刚架上的恒载、活载、风载示意图 各单元信息如下表：
表3-5 单元信息表 单元号截面名称长度(mm) 面积(mm2) 绕2轴惯性矩(x104mm4) 绕3轴惯性矩(x104mm4) 1 Z250~450x160x8x10 5700 54407040 973974 599822728 2 L450x180x8x10 9045 7040 974 22728 3 L450x180x8x10 9045 7040 97 4 22728 表中：面积和惯性矩的上下行分别指小头和大头的值 图3-44 梁柱截面示意简图 （3）计算结果 刚架梁柱的M、N、Q见下图所示： 图3-45 恒载作用时的刚架M、N、Q图 图3-46 活载作用时的刚架M、N、Q图 图3-47 （左风）风载作用时的刚架M、N、Q图 选取荷载效应组合：（1.20 恒载+ 1.40 活载）情况下的构件内力值进行验算。组合内力数值如下表所示： 表3-6 组合内力表 单元号小节点轴力N(kN) 小节点剪力Q2(kN) 小节点弯距M(kN.m) 大节点轴力N(kN) 大节点剪力Q2(kN) 大节点弯距M(kN.m) 1 -67.97 23.16 0.00 -56.89 -23.16 132.03 2 -28.71 -54.30 -132.0 3 -23.05 -2.30 -103.14 3 -23.05 -2.30 103.1 4 -28.71 -54.30 132.03 4 -56.89 -23.16 -132.03 -67.97 23.16 0.00 5构件截面验算
钢结构课程设计(门式钢架)
门式钢架设计 一、设计资料 某厂房为单跨双坡门式刚架,跨度24m,长度90m,柱距67.5m,檐高8m,屋面坡度1/10。刚架为等截面的梁、柱,柱脚为刚接。屋面材料、墙面材料采用单层彩板。檩条与墙梁均采用冷弯薄壁卷边Z 型钢,间距为1.5m,钢材采用Q235钢,焊条采用E43型。基本风压 20.55/O W KN m ,基本雪压 20.2/KN m ,地面粗糙度B 类。 二、结构平面柱网及支撑布置 该厂房长度90m,跨度24m,柱距67.5m,共有1613榀刚架,由于纵向温度区段不大于300m 、横向温度区段不大于150m,因此不用设置伸缩缝。 厂房长度>60m,因此在厂房第一开间与中部设置屋盖横向水平支撑;并在屋盖相应部位设置檩条、斜拉条、拉条与撑杆,檩条间距为1、5m;同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑,由于柱高＞柱距,因此柱间支撑用分层布置,布置图详见施工图。 刚架平面布置见图 1,刚架形式及几何尺寸见图 2。 图1 刚架平面布置图
图2 刚架形式及几何尺寸 三、荷载的计算 (一)计算模型的选取 取一榀刚架进行分析,柱脚采用刚接,刚架梁与柱采用等截面设计。厂房檐高8m;屋面坡度为1:10。 (二)荷载取值计算 长度(m) 柱距(m) 跨度(m) 檐高(m) 恒载(kN/m2) 活载(kN/m2) 基本风压(kN/m2) 90 7、5 30 8 0、3 0、5 0、55 90 7、5 24 8 0、3 0、5 0、55 1.屋盖永久荷载标准值 屋面板 20.30/KN m 刚架斜梁自重(先估算自重) 20.15/KN m 合计 0、45 2/KN m 2.屋面可变荷载标准值 屋面活荷载:按不上人屋面考虑,取为0、50 2/KN m 。 雪荷载:0、22/KN m 取屋面活荷载与雪荷载中的较大值0、50 2/KN m ,不考虑积灰荷载。
关于底框架上门式刚架结构的设计分析
关于底框架上门式刚架结构的设计分析 摘要:根据底框架上门式刚架的结构特点，介绍了在实际工程中如何利用PKPM软件对该结构进行设计的过程，并提出该结构的整体设计方法。 关键词: 框架，门式刚架，整体设计，PKPM Abstract: according to the bottom frame the door frame structure characteristics, this paper introduces how to use in a practical project of the structure of software PKPM design process, and puts forward the structure of the whole design method. Keywords: framework, door frame, overall design, PKPM 1工程概况 随着工业经济的快速发展，越来越多的建筑采用下部为框架结构，而顶层为门式刚架轻的结构类型。本工程实例为天津同安实业1#标准厂房，三层结构，下部为两层钢筋混凝土框架结构，柱距6m；顶层为轻型门式刚架结构，钢架跨度24m，焊接工字型钢柱、钢梁，以及压型钢板轻型屋面。 2结构特点及设计计算 该工程结构特点是框架结构和门式刚架结构的结合，下部结构由于功能需要，按钢筋混凝土框架结构进行设计，楼盖的刚度较大，上部结构只承担屋面的荷载，跨度大，荷载轻，为节省材料，按门式刚架的要求进行布置，采用支撑系统来满足结构的整体刚度，并采用压型钢板、檩条等作为屋面系统，屋盖的刚度相对较小。 对于这种结构，既要对下部框架与上部门式刚架的设计区别对待，又要考虑它们之间的相互作用，相互影响，需作为一个整体来分析计算。 2.1三维模型输入 按实际模型，真实地输入设计结构的梁、柱、支撑构件等所有受力构件，建立下部框架以及上部门式刚架的整体模型。除了梁、柱外，支撑构件(柱间支撑、屋面支撑)也需要准确输入，这样整体分析时才能够准确计算结构的刚度，支撑可按照单拉杆件设计，对结构楼面布置信息，下部框架的楼板输入，按框架方式输入，顶层轻型门式刚架屋面，其刚度有刚架梁、屋面支撑系统、檩条、屋面板等共同组成，其平面内的刚度很难准确考虑，可以偏安全地忽略屋面板的刚度，把楼板厚度取为0，不考虑楼板的作用，将节点视为弹性节点，仅考虑刚架梁、屋面支撑系统的作用。 2.2结构设计依据的规范和规程
轻钢门式刚架厂房设计(不含吊车)
门式刚架轻钢厂房设计 常见的厂房效果图 “门式刚架轻型房屋钢结构”，其中“门式”，主要有两种形式：双坡、单坡。门式刚架不仅仅只针对轻钢，也包括普钢。轻钢门规仅仅是门式刚架结构中的轻钢部分。 双坡（人字坡）
单坡 “轻钢”，这里有比较具体的限定：“单跨或多跨实腹式门式刚架”、“轻钢屋盖和轻钢外墙”、“起重量不大于20t的A1~A5工作级别桥式吊车或没有吊车（当然也可以是单梁吊车）”、“悬挂吊车起重量不超过3t”、“单层”、“跨度一般不宜超过36m”、“高度一般不宜超过12m”、“柱距一般不宜超过9m”。后面三条，一般超过36米就不宜在选用轻钢规范设计了。刚架高度、柱距可根据实际情况选择规范，并不是限定的那么严格。 门式轻钢，多用于生产车间、仓库、厂房钢结构。设计时，首先要确定规范的采用，不能一概而论的所有门式的就都是轻钢。一些大吨位吊车，格构柱等的门式结构为重（普）钢结构，需按《钢结构设计规范》来采用。 简单的轻钢门式厂房结构 上图是最简单的门式轻钢厂房：四连跨，单跨人字坡24米，无吊车，铰接柱脚。 门式轻钢厂房结构体系的构成：主结构、次结构、围护结构、其他附属结构。 ◇主结构：横向主钢架结构中最主要的部分，也是主受力部分，在门刚中为平面结
构，面外稳定需要依靠其他系统来辅助达成，在设计时，要 充分考虑到钢架的面外稳定问题。刚架主要包括实腹钢梁、 钢柱，在轻钢中多用楔形截面，有效利用构件截面特性。 主刚架 支撑系统支撑系统在整个结构体系中的用钢量并不大，但却是非常重要的。对比主钢架来说，虽然其重要程度不如主钢架，但是 因现在的设计均为计算机辅助设计，主钢架的计算可以利用 设计软件非常准确的计算求得，但支撑系统的布置，截面选 择等却需要有一定的人为因素参与，所以其显得更为重要。 并且支撑系统承担着整个结构纵向传力及整体稳定的重要 作用。以后在其他结构体系特别是空间结构设计中，在选型 的最前期，就该有整个体系的稳定概念，这样才能从大方向 上把握住整个结构的安全性和选型的合理性。门刚支撑系统 包含屋面横向支撑、柱间支撑、系杆等。注意在屋脊及柱顶 位置的系杆一般均需通长设置。
钢结构课程设计—门式钢架
门式钢架设计 、设计资料 某厂房为单跨双坡门式刚架，长度150m,檐高H=7.5m,屋面坡度B=1/10,跨度L=15m，柱距S=7.5m。冈寸架为等截面的梁、柱，柱脚为铰接。 屋面材料、墙面材料米用单层彩板。 檩条和墙梁均采用冷弯薄壁卷边Z型钢，间距为1.5m，钢材采用Q235钢，焊条采用 E43型。 基本风压W。=0.35 kN /m2，地面粗糙度B类。 二、结构平面柱网及支撑布置 该厂房长度150m，跨度12m，柱距7.5m，共有21榀刚架，由于纵向温度区段不大于300m、横向温度区段不大于150m,因此不用设置伸缩缝。 厂房长度>60m,因此在厂房第一开间和中部设置屋盖横向水平支撑；并在屋盖 相应部位设置檩条、斜拉条、拉条和撑杆，檩条间距为 1.5m;同时应该在与屋盖横 向水平支撑相对应的柱间设置柱间支撑，由于柱高〉柱距，因此柱间支撑用分层布置，布置图详见施工图。 三、荷载的计算 （一）计算模型的选取 取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。厂房檐高7.5m,考虑到檩条和梁截面自身高度，近似取柱高为7.2m；屋面坡度为1: 10< 因此得到刚架计算模型：
(二) 荷载取值计算 长度 (m ) 柱距 (m ) 跨度 (m ) 檐高 (m ) 恒载 (kN/m2) 活载 (kN/m2) 基本风压 (kN/m2) 150 7.5 12 7.5 0.6 0.5 0.35 o. 6k )N m 2 0.15kN /m 2 0.75kN / m 11B
0.50kN / m1 2，不考虑积灰荷载。CECS102: 2002附录A的规定计算 基本风压3 0=1.05X 0.45 kN/m2,地面粗糙度类别为B类; 1 .屋盖永久荷载标准值 屋面板 刚架斜梁自重(先估算自重) 合计 2. 屋面可变荷载标准值 屋面活荷载：按不上人屋面考虑，取为 2 3. 轻质墙面及柱自重标准值0.25kN/m 4?风荷载标准值 按《门式刚架轻型房屋钢结构技术规程》
门式钢架设计常见问题
门式钢架设计常见问题 1. 钢柱、钢梁的平面外计算长度怎么取？ 答：a. 平面外计算长度程序默认值为杆件实际长度，平面外的计算长度应该取平面外有效支撑之间的间距，通常需要根据平面外支撑布置情况修改。（见《STS用户手册》） b. 见《钢结构设计手册》（第三版）460页9.8.3节 c. 见《钢结构设计手册》（第三版）435页，437页相关内容 2. 是否可以改变钢架工字型截面翼缘的厚度？ 答：可以。见《门式钢架规范》4.1.3条 3. 关于STS中的错误信息：“梁高厚比超限”的解决方法？ 答：网友认为该错误信息出现是因为钢架的楔率>60mm/m造成的，本人却无法验证该说法。但是增加腹板厚度确实可以解决该问题。见《门式钢架规范》6.1.1-6条，《钢结构规范》4.3节4. 高强螺栓可以涂油漆吗？ 答：不可以。油漆会使接触面的摩擦系数降低。 5. 如何确定钢架梁的分段比例？ 答：可根据弯矩包络图确定。一般单跨取0.3：0.7或0.4：0.6，多跨可取0.3：0.45：0.25 6. 如何估算钢架梁柱截面？ 答：根据荷载与支座情况，钢梁的截面高度通常在跨度的1/20~1/50之间选择。翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算。确定了截面高度和翼缘宽度后，其板件厚度可按规范中局部稳定的构造规定预估。 柱截面按长细比预估，通常50<λ<150，简单选择值在100附近。根据轴心受压、双向受弯或单向受弯的不同，可选择钢管或H型钢截面等。 7. 关于门式钢架的恒载？ 答：压型钢板及保温层 0.25kN/m2 檩条 0.05kN/m2 悬挂设备 0.2kN/m2 8. 如果钢架截面是以强度控制而非挠度控制时，可以考虑使用高强钢材。 9. 钢构的除锈方式有哪些？ 答：手动，适用于小型要求不高的构件，除锈不彻底 喷砂，适用于比较厚实的构件，除锈彻底 酸洗，适用于薄壁构件或不方便用喷砂方法除锈的构件或部位，除锈彻底 10. 拉条采用圆钢时直径不宜小于10mm（见《门式钢架规范》6.3.5条）；檩托的常用厚度是8mm；隅称按设计确定（见《门式钢架规范》6.16条）；屋面彩钢板厚度不宜小于0.4mm（见《门式钢架规范》6.6.2条）。
(完整版)门式刚架课程设计
《房屋钢结构》门式钢架课程设计 姓名：杜修磊 学号：20110380 班级：2011级土木3班 指导教师：张杰 2014年12月
、题目要求 现有一单层门式钢架厂房，布置一台10t中级工作制桥式吊车，单跨双坡，跨长18m 设计参数： 1、建筑物安全等级为三级，设计使用年限为50年； 2、基本风压为0.4kN/m2（50年一遇），B类粗糙度； 3、基本雪压为0.35kN/m2（50年一遇）； 4、屋面恒载为0.3kN/m2，屋面活载为0.5kN/m2； 5、抗震设防烈度为8度，设计地震分组为第二组，场地类别为II类，抗震设防类别为丙类; 6、基础顶面标高为0.000m。 结构布置形式如图所示：
钢结构设计规范》 （GB 50017-2003）; 门式刚架轻型房屋钢结构技术规程》 （CECS 102:2002 ， 2012 年版）; 结果输出 -- 总信息 --- 结构类型 : 门式刚架轻型房屋钢结构 设计规范 : 按《门式刚架轻型房屋钢结构技术规程》计算 结构重要性系数 : 1.00 节点总数 : 9 柱数 : 4 梁数 : 4 支座约束数 : 2 标准截面总数 : 5 活荷载计算信息 : 考虑活荷载不利布置 风荷载计算信息 : 计算风荷载 钢材 : Q235 梁柱自重计算信息 : 柱梁自重都计算 恒载作用下柱的轴向变形 : 考虑 梁柱自重计算增大系数 : 1.20 基础计算信息 : 不计算基础 梁刚度增大系数 : 1.00 钢结构净截面面积与毛截面面积比 : 0.85 门式刚架梁平面内的整体稳定性 : 按压弯构件验算 钢结构受拉柱容许长细比 : 400 钢结构受压柱容许长细比 : 180 钢梁（恒+活）容许挠跨比 : l / 180 柱顶容许水平位移 /柱高: l / 180 地震作用计算 : 计算水平地震作用 计算振型数： 3 地震烈度： 7.00 场地土类别：n 类 附加重量节点数： 0 设计地震分组：第一组 周期折减系数 :0.80 地震力计算方法：振型分解法 结构阻尼比： 0.050 按 GB50011-2010 地震效应增大系数 1.000 窄行输出全部内容 三、柱强度、稳定、配筋计算 钢柱 1 截面类型=16;布置角度=0;计算长度：Lx= 13.07, Ly=5.50; 长细比：入x=52.1, 入 y=99.2 构件长度 = 5.50; 计算长度系数 : Ux=2.38 Uy=1.00 抗震等级 : 三级 截面参数 : B1=250, B2=250, H=600, Tw=6, T1=10, T2=10 轴压截面分类:X 轴:b 类,Y 轴:c 类 构件钢号： Q235 验算规范 : 门规 CECS102:2002 考虑腹板屈曲后强度，强度计算控制组合号 :123,M=-148.31,N=98.89,M=-74.58,N= -93.62 考虑屈曲后强度强度计算应力比 = 0.483 抗剪强度计算控制组合号 :123,V=-43.30 抗剪强度计算应力比 =0.126 平面内稳定计算最大应力对应组合号:77,M=-67.25, N=281.33,M=-127.35,N= 二、输入参数 工程名 : 01 ************ PK11.EXE ***************** 设计主要依据 建筑结构荷载规范》 建筑抗震设计规范》 日期 :12/18/2014 时间 : 20:12:44 (GB 50009-2012); (GB 50011-2010);
关于门式刚架结构抽柱和高低跨设计问题的探讨
关于门式刚架结构抽柱和高低跨设计问题的探讨[摘要]门式刚架厂房在有色金属加工厂房中的应用日益广泛，然而由于工 艺布置、生产需求的复杂多变和特殊要求，导致门式刚架厂房在平面和竖向布置的不规则，进而给设计工作带来诸多问题。本文结合工程实际，对复杂抽柱门式刚架工业厂房结构计算模型的确定、荷载的取用、屋面梁在托梁(架)处支座的简化输入、节点设计、结构构造等问题进行了探讨，提出在具体设计中需要重点注意的相关问题，并给出了相应的解决方案和建议，以便为今后的设计工作提供一些有益的思路。 [关键词]：门式刚架，抽柱，计算模型，节点设计 1、工程概况 博兴铝业公司年产10万吨铝合金带坯工程熔铸—冷轧车间，位于青海省高新区，抗震设防烈度为7度。新建厂房要求采用全钢结构厂房，建筑面积约16650m2，长198m，横向宽84 m，分别为一个24m跨和2个连续30m跨，共三跨，两个不对称的双坡屋面，坡度为1：20，且第三跨为高低跨的高跨，均有通风屋脊，如平面布置图所示。吊车型号及轨顶标高详见剖面图所示。 2、结构设计 2.2结构方案 刚架柱为焊接工字型实腹式单阶柱，刚架梁为焊接工字型实腹式变截面梁，梁分段节点采用摩擦型高强螺栓连接；梁柱连接采用端板竖放式摩擦型高强螺栓连接节点；柱脚为插入式刚性连接。檩条、墙梁均采用C型或Z型冷弯薄壁型钢。屋面支撑采用型钢十字形支撑加刚性系杆体系。 2.3刚架形式的确定 在实际设计中首先遇到的问题是刚架形式的确定。基本柱距选定为9m，C 列柱距有9m和18m两种，除常规的9m柱距门式刚架结构外，因为抽柱的情况出现就存在两种特殊的刚架形式，见下图刚架形式○a、○b。对于每一种刚架形式，边柱的受荷面积肯定是9m的，无论是恒载、活载、风载、吊车荷载均不例外，而对C列中柱来说就有两种情况，即9m、18m，用门式刚架计算存在诸多的问题。
钢结构毕业设计--开题报告--双跨轻型门式刚架结构
1．结合毕业设计课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述： 一、本课题介绍 本工程为元氏五金厂生产车间设计，采用的是两连跨全钢轻型门式刚架结构。该工程位于石家庄元氏县内，两连跨2×21m，长度102m，每跨各设桥式吊车一部，为单层钢结构厂房。最大冻土深度0.55m；稳定地下水埋深约15.5m，属潜水类型，对混凝土结构不具腐蚀性。建筑场地持力层属粉质粘土，地基承载力特征值165 kN/m2；场地类别为Ⅲ类。地基处理方案：根据场地地质条件和建筑物荷载特点，本工程采用天然地基。吊车起重量5吨桥式吊车一部，起吊高度6m，吊车参数如下：吊车跨度19.5m，软钩，A3工作制，吊车为2轮，最大轮压7.9吨，最小轮压2.95吨，小车重1.7吨，轨道选用铁路重轨38（轨高134，底宽114，重量380N/m），吊车宽度4650mm，轮距3550mm。 二、本课题设计的背景和意义 （一）课题的背景 钢结构建筑具有轻质高强、力学性能好、抗震性能优越、施工速度快、外形美观、投资回收快、可再次利用及符合可持续发展等诸多优点。近年来钢结构建筑在我国出现了非常快的发展势头，应用范围不断扩大。目前，我国钢结构建筑的发展处在建国以来最好的时期。但和发达国家相比，我国在许多方面还存在着明显的差距，比如：钢结构建筑占整个建筑的比重，美国是40%，我国还不到5%。，由此可见，今后我国钢结构建筑市场有着巨大的发展空间。 （二）课题的意义 钢结构厂房是近十年来发展最快的领域，这种结构工业化、商品化程度高，施工快，
综合效益高，市场需求量很大，目前已经有多种的低层、多层和高层的设计方案和实例。因其可做到大跨度、大空间，分隔使用灵活，而且施工速度快、抗震有利的特点，必将对我国传统的厂房结构模式产生较大冲击。 考虑到门式刚架轻型钢结构厂房具有自重轻、用钢量省、造价低等特点，在抗震设防烈度为7度及以下地区不需要考虑抗震设计。而该种结构可以跨越较大的跨度，形式美观有现代感，能充分满足要求，周期短且不需要大型的施工机具。因此，本工程采用了此种结构。 通过此次的毕业设计过程，一方面可了解实际的操作，掌握具体的流程以及相关软件等工具,进一步将理论和实际相结合，对今后的工作有着很大的帮助；另一方面，也锻炼了自己的独立分析、阅读文献的能力、组织管理和社交能力；同时，对学生的思想品德、工作态度及作风等诸方面都会有很大影响。总之，毕业设计是检验我们四年来所学到的东西，是一个让我们把所学知识系统化的很好的平台，也是为我们今后出去工作提供一个良好的桥梁，对我们有很重大的意义。 三、设计现状及发展趋势 （一）设计现状 门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。 门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点，因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。目前我国门式刚架结构的分析设计和制作安装技术成熟，初期主要应用于各类工业厂房，并形成多种定型成套体系。 轻型门式刚架围护结构采用压型金属板、玻璃棉及冷弯薄壁型钢等材料组成，屋面、墙面
钢结构课程设计门式刚架设计
钢结构课程设计 ——门式刚架设计班级： B1143 学号： 23 姓名：彭洪波 目录 1 设计资料 (1) 2钢架布置简图 (1) 3荷载计算与荷载简图 (2) 3.1荷载计算 (2) 3.2荷载简图 (3) 3.3内力分析 (4) 3.3.1内力计算 (4) 3.3.2控制截面内力组合 (7) 4钢架设计 (7) 4.1截面设计 (7) 4.2构件验算 (8) 4.2.1构件宽厚比验算 (8) 4.2.2钢架柱验算 (8) 4.2.3刚架梁的验算 (10) 4.2.4刚架在风荷载作用下的侧位移： (12) 4.3节点验算 (12) 4.3.1梁柱连接节点 (12) 4.3.2屋脊节点验算 (13) 4.3.3 柱脚设计 (14)
1 设计资料 单跨双坡轻型门式刚架，钢架跨度为 12 m，高度为 7 m，柱距 9 m， 屋面坡度 5 %。刚架为等截面的梁、柱。材料采用Q 235-B 钢材，焊条采用 E 型。 风振系数和风压高度变化系数均取1.0。 荷载：恒载横梁（含上方屋面板及檩条重） 0.50 KN/m2 立柱（含墙重） 0.45 KN/m2活载风荷载 0. 35 KN/m2 屋面活荷载 0.30 KN/m2 雪荷载 0. 40 KN/m2 2钢架布置简图 该厂房长度60m，跨度27m，共有11榀刚架，由于纵向温度区段不大于300m、 横向温度区段不大于150m，因此不用设置伸缩缝，檩条间距为1.5m。 1: 20 C B A 12000 图2.1 刚架立面
3荷载计算与荷载简图 3.1荷载计算 将各项面荷载值乘以柱距得出分布于刚架上的各项线荷载。风荷载还需考虑刚架的体型系数。活载标准值在屋面活载与雪载中选较大值。 0.25-1.00-0.65 -0.55图3.1 风荷载体型系数 荷载计算如下表： 表1.1 各线荷载标准值/kN/m 各荷载标准值计算 屋面活载标准值0.4×9=3.6kn/m 刚架 横梁（含上方屋面板及檩条 重） 0.5×9=4.5kn/m 立柱（包括墙重）0.45×9=4.05kn/m 风荷载 迎风面 柱上q w1 1.05×0.35×9×0.25=0.83kn/m 横梁上q w2 1.05×0.35×9×(-1)=-3.31kn/m 背风面 柱上q w3 1.05×0.35×9×(-0.55)=-1.82kn/m 横梁上q w4 1.05×0.35 ×9×(-0.65)=-2.15kn/m
门式钢架设计实例带计算书
门式刚架厂房设计计算书
门式刚架厂房设计计算书 一、设计资料 该厂房采用单跨双坡门式刚架，厂房跨度21m,长度90m,柱距9m,檐高7.5m,屋 面坡度1/10。刚架为等截面的梁、柱，柱脚为铰接。 材料采用Q235钢材，焊条采用E43型。 屋面和墙面采用75mm厚EPS夹芯板，底面和外面二层采用0.6mm厚镀锌彩板，锌板厚度为275/gm2;檩条采用高强镀锌冷弯薄壁卷边Z形钢檩条，屈服强度自 f y -450N /mm2，镀锌厚度为160g/mm2。（不考虑墙面自重） 然条件：基本风压：W O =0.5KN /m2，基本雪压0.3KN /m2 地面粗糙度B类 二、结构平面柱网及支撑布置 该厂房长度90m,跨度21m,柱距9m,共有11榀刚架，由于纵向温度区段不大于300m 横向温度区段不大于150m,因此不用设置伸缩缝。 檩条间距为1.5m。 厂房长度＞60m,因此在厂房第二开间和中部设置屋盖横向水平支撑；并在屋盖相应部 位设置檩条、斜拉条、拉条和撑杆；同时应该在与屋盖横向水平支撑相对应的柱间设置柱 间支撑，由于柱高＜柱距，因此柱间支撑不用分层布置。 （布置图详见施工图） 三、荷载的计算 1、计算模型选取 取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。厂房檐高7.5m, 考虑到檩条和梁截面自身高度，近似取柱高为7.2m；屋面坡度为1: 10。 因此得到刚架计算模型：
2.荷载取值
屋面自重： 屋面板：0.18KN/m2 檩条支撑：0.15KN / m2 横梁自重：0.15KN/m2 总计：0.48KN /m2 屋面雪荷载：0.3KN / m2 屋面活荷载：0.5KN /m2（与雪荷载不同时考虑） 柱自重：0.35KN/m2 风载：基本风压W。=0.5kN/m2 3.各部分作用荷载： （1）屋面荷载： 1 标准值：0.48 9 =4.30KN/M cos日 柱身恒载：0.35 9 =3.15KN/M （2）屋面活载 1 屋面雪荷载小于屋面活荷载，取活荷载0.50 9=4.50KN /M COST （3）风荷载 以风左吹为例计算，风右吹同理计算: 根据公式「k=TSs计算: （地面粗糙度B类）」z根据查表h^10m,取1.0,l s根据门式刚架的设计规范, 取 下图： 风载体形系数示意图
【结构设计】新手设计门式钢架时的常见问题
新手设计门式钢架时的常见问题 1.钢柱、钢梁的平面外计算长度怎么取？ 答：a.平面外计算长度程序默认值为杆件实际长度,平面外的计算长度应该取平面外有效支撑之间的间距,通常需要根据平面外支撑布置情况修改.（见《STS用户手册》） b.见《钢结构设计手册》（第三版）460页9.8.3节 c.见《钢结构设计手册》（第三版）435页,437页相关内容 2.是否可以改变钢架工字型截面翼缘的厚度？ 答：可以.见《门式钢架规范》4.1.3条 3.关于STS中的错误信息：“梁高厚比超限”的解决方法？ 答：网友认为该错误信息出现是因为钢架的楔率>60mm/m造成的,本人却无法验证该说法.但是增加腹板厚度确实可以解决该问题.见《门式钢架规范》6.1.1-6条,《钢结构设计规范》4.3节 4.高强螺栓可以涂油漆吗？ 答：不可以.油漆会使接触面的摩擦系数降低. 5.如何确定钢架梁的分段比例？
答：可根据弯矩包络图确定.一般单跨取0.3：0.7或0.4：0.6,多跨可取0.3：0.45：0.25 6.如何估算钢架梁柱截面？ 答：根据荷载与支座情况,钢梁的截面高度通常在跨度的1/20~1/50之间选择.翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时,可回避钢梁的整体稳定的复杂计算.确定了截面高度和翼缘宽度后,其板件厚度可按规范中局部稳定的构造规定预估. 柱截面按长细比预估,通常50<λ<150,简单选择值在100附近.根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等. 7.关于门式钢架的恒载？ 答：压型钢板及保温层0.25kN/m2 檩条0.05kN/m2 悬挂设备0.2kN/m2 8.如果钢架截面是以强度控制而非挠度控制时,可以考虑使用高强钢材. 9.钢构的除锈方式有哪些？ 答：手动,适用于小型要求不高的构件,除锈不彻底
门式钢架课程设计
《轻型门式刚架》课程设计任务书 一、课程设计目的与要求 培养学生综合运用所学《钢结构设计》知识，计算和设计轻钢门式刚架结构。训练提高学生查阅资料，全面掌握钢结构的选型、柱网布置、荷载计算、结构分析、构件和节点设计、绘制钢结构施工图等专门知识，从而培养学生分析问题和解决实际工程问题的综合能力。 二、设计资料 1、参考尺寸：某地区拟建轻钢结构，建筑面积不少于1500m2，屋面坡度采用1:10。柱距7.5米、跨度和檐口高见图1。 2、材料：梁、柱均采用Q235-B钢材；屋面、墙面采用彩色钢板或夹芯板。 3、建筑物安全等级为2级。地震设防烈度：7度，场地土为II类； 4、控制指标：柱顶水平位移h/60（h为柱高度）；横梁挠度L/180（L为构件跨度）。 5、刚架荷载：见表1 6、设计选题：见表2
7、梁、柱参考截面： ●梁H440×250×8×10； ●柱H（300~650）×250×10×12 图1 刚架计算简图 图2 刚架弯矩图 表1 门式刚架内力简表
表2 门式刚架设计选题表 三、课程设计内容与时间安排 1、内容 （1）确定门式刚架形式；进行结构布置（包括柱网、支撑体系布置）； （2）根据荷载条件进行内力分析； （3）进行门式刚架梁/柱的设计计算； （4）绘制门式刚架的柱网及支撑布置图（一号图纸1张）； 2、时间安排 （1）布置设计任务、结构布置1天 （2）完成计算、整理计算书2天 （3）绘制施工图2天 四、课程设计报告的内容 （1）结构设计计算书一份； （2）设计图纸一张（1#） 注意：封面、图纸折叠按要求装订好提交
五、教材与主要参考书 （1）国家标准.钢结构设计规范（GB 50017－2003）中国计划出版社，2003. （2）国家标准.建筑结构荷载规范（GB50009－2001）中国建筑工业出版社，2002. （3）标准图集.门式钢架轻型房屋钢结构（02 SG 518-1）中国建筑标准设计研究院，2002. （4）国家标准.建筑结构制图标准（GB/T 50105－2001）中国计划出版社，2002. （5）标准化协会标准.门式刚架轻型房屋钢结构技术规程（CECS 102:2002）中国计划出版社，2003. （6）“十一五”规划教材《钢结构》（上、下册）陈绍蕃主编，中国建筑工业出版社,2007 （7）国家标准.冷弯薄壁型钢结构技术规范（GB 50018－2002）中国计划出版社，2002.
轻型门式钢架设计要点
轻型门式刚架房屋结构在我国的应用大约始于20世纪80年代初期。近十多年来得到迅速的发展，目前国内每年有上千万平方米的轻钢建筑工程，主要用于轻型的厂房、仓库、体育馆、展览厅及活动房屋、加层建筑等。 单层轻型门式刚架结构是指以轻型焊接H形钢（等截面或变截面）、热轧H形钢（等截面）或冷弯薄壁型钢等构成的实腹式门式刚架或格构式门式刚架作为主要承重骨架，用冷弯薄壁型钢（槽形、Z形等）做檩条、墙梁；以压型金属板（压型钢板、压型铝板）做屋面、墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。 在目前的工程实践中，门式刚架的梁、柱多采用焊接H形变截面构件，单跨刚架的梁柱节点采用刚接，多跨者大多刚接和铰接并用；柱脚可与基础刚接或铰接；围护结构多采用压型钢板；保温隔热材料多采用玻璃棉。 1 单层轻型门式刚架结构的特点和设计中的注意事项 1.1 单层轻型门式刚架结构相对于钢筋混凝土结构具有以下特点： (1)质量轻 围护结构采用压型金属板、玻璃棉及冷弯薄壁型钢等材料组成，屋面、墙面的质量都很轻。根据国内工程实例统计，单层轻型门式刚架房屋承重结构的用钢量一般为10~30kg/m2 ，在相同跨度和荷载情况下自重仅约为钢筋混凝土结构的1/20~1/30。由于结构质量轻，相应地基础可以做得较小，地基处理费用也较低。同时在相同地震烈度下结构的地震反应小。但当风荷载较大或房屋较高时，风荷载可能成为单层轻型门式刚架结构的控制荷载。 (2)工业化程度高，施工周期短 门式刚架结构的主要构件和配件多为工厂制作，质量易于保证，工地安装方便；除基础施工外，基本没有湿作业；构件之间的连接多采用高强度螺栓连接，安装迅速。 (3)综合经济效益高 门式刚架结构通常采用计算机辅助设计，设计周期短；原材料种类单一；构件采用先进自动化设备制造；运输方便等。所以门式刚架结构的工程周期短，资金回报快，投资效益相对较高。 (4)柱网布置比较灵活 传统钢筋混凝土结构形式由于受屋面板、墙板尺寸的限制，柱距多为6米，当采用12米柱距时，需设置托架及墙架柱。而门式刚架结构的围护体系采用金属压型板，所以柱网布置不受模数限制，柱距大小主要根据使用要求和用钢量最省的原则来确定。 1.2 设计中的注意事项 (1)由于门式刚架结构构件的抗弯刚度、抗扭刚度较小，结构的整体刚度较弱，因此设计时应考虑运输和安装过程中要采取的必要措施，防止构件发生弯曲和扭转变形。 (2)要重视支撑体系和隅撑的布置，重视屋面板、墙面板与构件的连接构造，使其能参与结构的整体工作。 (3)组成构件的杆件较薄，设计中应考虑对制作、安装、运输的要求。 (4)设计中应充分考虑锈蚀对结构构件截面削弱的影响。 (5)门式刚架的梁柱多采用变截面杆件，梁柱腹板在设计时考虑利用屈曲后的强度，所以塑性设计不再适用。
