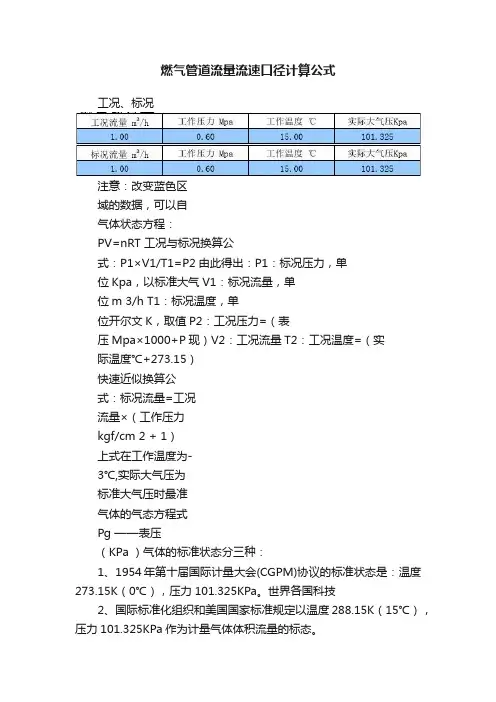

燃气管道 流量 流速 口径计算公式
工况、标况
注意:改变蓝色区
域的数据,可以自
气体状态方程:
PV=nRT 工况与标况换算公
式:P1×V1/T1=P2由此得出:P1:标况压力,单
位Kpa,以标准大气V1:标况流量,单
位m 3/h T1:标况温度,单
位开尔文K,取值P2:工况压力=(表
压Mpa×1000+P现)V2:工况流量T2:工况温度=(实
际温度℃+273.15)
快速近似换算公
式:标况流量=工况
流量×(工作压力
kgf/cm 2 + 1)
上式在工作温度为-
3℃,实际大气压为
标准大气压时最准
气体的气态方程式
Pg ——表压
(KPa )气体的标准状态分三种:
1、1954年第十届国际计量大会(CGPM)协议的标准状态是:温度273.15K(0℃),压力101.325KPa。世界各国科技
2、国际标准化组织和美国国家标准规定以温度288.15K(15℃),压力101.325KPa作为计量气体体积流量的标态。
3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K(20℃),压力101.325KPa作为计量气体体积流量天然气标况体积换算公式和普通气体的不一样的,必须符合中国石油天然气总公司发布的
SY/T6143-1996。Qn=Zn/Zg ?(Pg+Pa)/Pn ?Tn/Tg ?Qg
式中:Qn ——标准状态下的体积流量(Nm3/h )
标况流量 =
工况流量 =
工况流量×(工作压力Mpa×1000+实际大气压Kpa)×
101.325×(工作温度℃+273.15)
标况流量×101.325×(工作温度℃+273.15)
(工作压力Mpa×1000+实际大气压Kpa)×273.1
Zn ——标准状态下的压缩系数
Zg ——工作状态下的压缩系数Pa ——当地大气压(KPa )
Pg+Pa——工况下
的绝对压力
Pn——标准大气压
(101.325KPa)
Tn——标准状态下(天然气国标20℃)的绝对温度(293.15K)Tg——介质的绝对温度(273.15+t)K
t ——被测介质的摄氏温度(℃)
Qg——未经修正的体积流量(m3/h)
带n的是标况参数,
带g的是工况参数。
0℃),压力101.325KPa。世界各国科技领域广泛采用这一标态。
1.325KPa作为计量气体体积流量的标态。
,压力101.325KPa作为计量气体体积流量的标准状态。
发布的标准SY/T6143-1996。
)×273.15
15)
73.15
