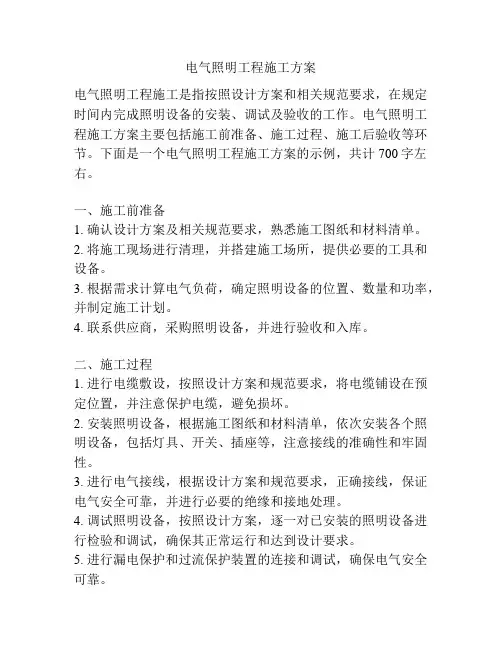

电气照明工程施工方案
1、目的
由于电气工程直接影响到整个工程的观感质量和用户的使用,为保证本工程电气质量能达到设计、规范要求,特编制电气工程施工作业指导书,在技术上为其提供可靠的保障,使该工程能严格按计划、程序顺利进行,符合设计要求，克服质量通病，搞好安全文明生产工作，提高施工质量及后期工序开展需要。
2、适用范围
2.1 适用于本工程电气工程的施工作业；
2.2 适用于类似电气工程的施工作业。
3、依据文件资料
3.1《主厂房建筑总图》F0771S-T0201；
3.2《主厂房建筑详图》F0771S-T0202；
3.3《机炉电集中控制室建筑图》F0771S-T0204；
3.4《主厂房照明施工图》F0771S-D1403（1）；
3.5 华能瑞金电厂（2×350MW超临界燃煤机组）新建工程施工组织设计；
3.6《建筑施工手册》第四版；
3.7《电力建设施工质量验收及评定规程》第一部份：土建工程；
3.8《建筑装饰装修工程质量验收规范( GB50210-2001)；
3.9《建筑电气工程施工质量验收规范》（GB50303-2002）。
4、工程概况
本工程针对炉前平台及除氧平台、集中控制楼、汽机房、煤仓间、锅炉电子设备间等
进行电气照明的镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。具体工程量见图中材料表。
5、职责
5．1作业负责人职责：熟悉并领会理解作业指导书的内容，合理控制施工进度，并根据现场实际情况，及时提出合理化建议，保证施工严格按程序有序进行。
5．2 操作人员职责：在作业负责人的指挥下，严格按作业指导书上的操作程序进行施工。
5．3 验证人员职责：验证人员按照设计图纸、施工规范和质量验评标准进行各道工序的检验，并做好记录工作，对不符合规范或设计要求的检查项目及时提出并且督促改正。
6、作业条件
6．1施工员以及有关人员应经过技术，质量，安全要求培训，熟悉施工图样，明确操作程序和方法。
作业人员表：
景观照明工程施工组织设计方案
施工方案 1.1主要项目施工方法及技术措施 工程项目经理部配备了必要的管理人员。在施工现场筹建现场办公室，配备专用车辆、电脑等必要的办公设施。在建设方的领导下，按照统一的部署和安排开展总承包的各项工作。 项目部根据复兴门北过街天桥工程进度网络图，制定的泛光照明工程详尽的进度计划，计完成计划开工日期和各分项工程各阶段的完工日期。 项目经理部将陆续完成如下工作： 编制工程施工综合进度表。 制定工程技术、质量、安全、消防、现场保卫、设备机具、材料、现场文明施工等一系列管理规章制度。 组织施工队伍，进行进场前三级安全教育。包括安全、治安、防火、现场文明施工的教育；施工环境、工程围、施工特点的介绍；保证工期和质量目标的专题介绍等。 组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。 准备各种施工用的国家标准、施工规及各种施工记录、报表。 按照现场总平面部署图组织施工队伍、施工机具及首批施工材料进场。 1.2主要施工方法、安装验收、安装技术要点 施工容：①检查、预埋管子；②各类电缆、电线的敷设及管穿线；③安装电气控制柜及灯具；④电气测试及接线；⑤调整灯具照射角度。 施工流程：检查、吊支架安装 /管线安装、线槽安装/检验/管穿线/测试/安装电气控制柜/检查/安装灯具/测试、接线/试灯/调整灯具照射角度/通电运行/验收。 施工前设计图纸及其他技术文件齐全，并经过审检和技术交底。建立项目级、专业级、班组级的三级技术交底制度，各项施工都必须实行技术交底，未经交底的不得进行施工。安装前技术人员向施工班组作一次技术交底。所有材料、设备
有质量证明书或试验报告单、合格证，进场前经监理公司代表及建设单位代表检查认可方可安装施工。所有安装灯具图纸、使用说明书、线路说明书等技术资料齐全，并对安装班组进行交底。 安装室外灯具壳体均为铸铝成型，表面喷漆处理过，已达到防锈功能，安装螺丝、螺帽为不锈钢的，能满足防锈要求。 灯具安装前装饰工程已验收、保养合格、预埋符合要求，对现场进行清理。 灯具安装牢固、垂直、平整，螺栓均敷设弹簧垫片。预埋件位置准确，安装牢固。成排灯具安装水平、标高均成一直线。 安装灯具时严格按图施工，三相负荷均匀分布，试灯时先每个单相供电调试，符合要求后再三相送电调试。 电缆敷设制定敷设计划，列出电缆清单，准备必要的机具，核定电缆的规格型号、电压等级。 当灯具距地面高度小于2.4M 时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。 1.2.1、电缆敷设 （1）注意事项 A、电缆直埋或在保护管中不得有接头； B、电缆敷设时应从盘的上端引出，不应使电缆在地面磨擦拖拉。电缆外观应无损伤，绝缘良好，不得有铠装压扁、电缆绞拧、护层折裂等机械损伤； C、电缆在敷设前应用 500V 兆欧表进行绝缘电阻测量，阻值不得小于 10MΩ； D、电缆在灯杆两侧预留量不应小于 0.5m； E、电缆埋设深度在绿地、车行道下不＜0.7m，人行道下不＜0.5m，若不能满足上述要求地段按设计要求敷设； F、电缆接头和终端头整个绕包过程应保持清洁和干燥，绕包绝缘前，应用汽油浸过的白布将线芯及绝缘表面擦干净，塑料电缆宜采用自粘带、粘胶带、胶粘剂、收缩管等材料密封，且护套表面应打毛，粘接表面用溶剂除去油污，粘接良好。
电气照明施工方案
1.1电气照明施工方案 1.1.1编制说明 根据工程招标文件所提供的工程情况, 以及其它工程经验而编制的。电气照明施工是电气施工中重要施工程序之一。为保证施工安装质量，确保施工控制点按期到达，特编制此方案。 1.1.2编制依据 工程招标文件； 《建筑电气工程施工及验收规范》（GB50303-2002）； 《建筑电气工程施工质量验收统一标准》（GB50300-2001）； 国家现行《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）。 1.1.3施工程序 1.1.4施工方法与技术要求 1.1.4.1设备材料出库 1) 施工前应根据施工图设备材料表认真核对设备、材料的规格、型号、材质、数量、附件应符合设计要求，外进无缺、材质证、合格证等产品文件应齐全。合格产品做好记录并妥善保管，不合格产品应做标识，隔离存放，统一退库。 2) 电缆（线）应做好外观及导通检查，并用相应电压等级的兆欧表，测量绝缘电阻，其电阻值不应小于规范规定值，当有特殊要求时，应符合其规定。
1.1.4.2支架制作安装 1) 制作支架时应先将材料矫正、平直切口处不应有卷边和毛刺，制作好的支架应牢固、平正、尺寸准确。 2) 制作好的支架应把焊渣除净，并做除锈、防腐处理，支架刷漆应均匀完整。 3) 支架应用机械钻孔，严禁用电、气焊开孔。 4) 照明电缆（线）保护管支架尺寸规格应根据保护管直径、排列根数，合理选择角钢规格。 5) 支架钻孔间距均匀，支架长度应考虑建筑物、管道、设备以及保温层、防水层等因素影响，适当增减支架长度。 6) 安装支架时，应符合下列规定： a、在金属构件上和混凝土构筑物的预埋件上，应采用焊接固定。 b、混凝土上，应采用膨胀螺栓固定。 c、在不允许焊接支架的管道上，宜采用“U”型螺栓或卡子固定，也可以加抱箍固定。 d、在允许焊接支架的金属设备、管道上可采用焊接固定，当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板后，再在其上面焊接支架。 e、支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。 f、支架安装在有坡度的电缆沟内或建筑物构架上时，其安装坡度应与电缆沟或建筑构架的坡度相同；安装在有弧度的设备或构架上时，其安装弧度应与设备或构架的弧度相同。 g、支架不应安装在具有较大震动、热源、腐蚀性液滴及排污沟道的位置，也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及可移动的构筑物上。 1.1.4.3爆炸危险场所中的照明线路 A、一般规定 1) 照明线路的敷设方式、路径，应符合设计规定。当设计无明确规定时，应符合下列要求：
景观照明项目施工组织方案
目录第一章、编制依据及说明 第二章、工程概况 1. 工程简介 2. 工程范围 第三章、施工组织方案及部署 1. 部署原则 2. 施工部署 3. 施工阶段的设置 4. 施工管理措施 5. 施工方案 5.1进场阶段 5.2主体阶段 5.3竣工验收 第四章、施工准备 1. 施工组织管理机构 2. 人力资源计划 3. 机械设备计划 4. 材料准备 5. 做好与设计的结合工作
第五章、现场平面布置计划 1. 平面布置原则 2. 临时设施需求计划 3. 临时设施平面布置图 第六章、与各单位施工协调配合 1. 工种之间的配合 2. 与监理单位的协调配合 3. 与设计单位及其他专业单位的配合 4. 与政府管理及市政部门的协调 第七章、专业施工方案与技术措施 1. 施工方案的编制和审批程序 2. 配电箱的安装 3. 主电缆沟挖填和电缆的敷设 4. 其它电气配管及管内穿线 5. 接地安装 6. 灯具安装 7. 电缆接地施工方法 8. 各种低压开关试验 9. 电缆试验 10. 避雷器试验 11. 接地电阻测量
第八章、本工程重点、难点及关键技术工艺解决方案第九章、冬季、雨季施工方案 1. 编制原则 2. 冬季施工特点 3. 冬季施工准备 4. 冬季施工措施 5. 安全与防火 6. 雨季施工措施 7. 雨期施工安全文明措施 第十章、项目部管理制度 1. 工程项目部各岗位职责 2. 合同管理 3. 文件和资料的管理 4. 成本管理 5. 工艺管理 6. 物资采购及管理 第十一章、施工进度计划及工期保证措施 1. 施工进度计划 2. 施工进度总体安排 3. 劳动力需用量计划 4. 工期保证措施
电气照明安装施工方案.doc
电气照明安装施工方案 工程简介：电气部分分为：照明、电视、电话、网络等。 （1）照明配电系统分为一般照明和事故应急照明。每层设普通照明配电箱，各种照明灯具采用集中控制和分散控制相结合的方式，导线采用铜芯塑料线穿钢管或阻燃管保护暗敷。各户内照明配电箱安装高度为底距地1.5m暗装，开关安装高度为距地1.3m，普通插座安装高度为距地0.3m。 （2）电视系统的前端箱设置于一层楼梯间内，竖向干线采用SYWV-75-9电缆穿阻燃管敷设，户内电视线采用SYWV-75-5穿阻燃管暗敷，电视插座安装高度为距地0.3m暗装。 （3）电话系统的电话分线箱设置于一层楼梯间内，户内电话线为HJYV —2×2×0.5穿阻燃管暗敷，电话插座安装高度为距地0.3m暗装。 （4）电脑网络系统仅预埋管线至各户房间网络接线盒处，并穿网络线到位。` 一、PVC阻燃管暗敷安装 1、材料质量要求。 （1）所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，并应有检定检验报告单和产品出厂合格证。 （2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑，内外径的尺寸应符合国家统一标准。管壁厚度应均匀一致。 （3）所用接线盒和管接头，必须使用配套的阻燃塑料制品，其外观应整齐，预留孔齐全，无开裂等损坏现象。 （4）专用胶粘剂必须有合格证明。 2、施工方法 （1）PVC阻燃管暗敷的施工工艺：弹线定位→加工弯管→箱、盒埋设→扫管穿带线。 （2）根据设计图的要求，在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。 （3）管路连接应使用专用接头连接，将专用胶粘剂均匀涂抹在管的外壁上，管子插入接头内要到位。 （4）管路垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300mm~500mm处加一固定点。 （5）管进箱、盒应顺直，一管穿一孔，先接端接头，然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒口。 （6）现浇楼板内管路较集中部位，要注意管路间有100mm以上间距，
室外照明施工技术方案
2、照明系统： （1）光源采用绿色节能、高效、长寿的光源，并具有良好的显色性和适宜的色温，灯具采用高效美观灯具，并具有一定防眩光功能。（2）所有照明灯具、光源、电器附件等均选用高效、节能型产品，荧光灯配电子镇流器，功率因数大于0.9，并符合电磁兼容的要求，金卤灯配节能型电感镇流器，功率因数大于0.85，灯具应方便安装、维护保养及检查。 （3）合理规划，在满足功能与景观的要求下照明尽可能选用高光效、低能耗的节能光源。 4、照明供电管线敷设 （1）道路照明每回路均埋SC25管沿灯具排列方向敷设，每一区域灯具与电力电源排管引出处均设置检查井。 （2）道路照明所有照明线路埋深距地坪表面应不小于0.8m，并穿SC25保护管。 （3）路灯走廊分配4孔：2孔为路灯，1孔为预留景观照明线路，1孔为预留广告照明线路。照明检查井用PVC50的塑料管接入附件的排水系统。 5、接地系统 5.1灯具接地系统 （1）道路照明灯具利用金属灯杆的基础钢筋做接地体，并沿电缆保护管通长敷设一根40*4的镀锌扁钢做水平接地极，扁钢与不少于两根基础钢筋敢接，要求接地电阻不大于4欧姆，如实测接地电阻大于
4欧姆则增加人工接地体，人工接地体的安装详见02D561。 （2）N线和PE线每间隔60m左右做重复接地一次。 5.2箱式变电站接地系统 （1）箱式变电站接地装置采用角钢接地极L50*5L=2.5M,上端部埋深0.8m，水平间距5m，接地极连接扁钢40*4，实测接地电阻小于4欧，详见02D561。接地装置安装图集施工。 （2）电气装置，均应与接地装置可靠连接，a.变压器、配电柜等金属底座和外壳，b.配电装置的金属构架及靠近带电部位的金属遮拦等，c.电力电缆的金属接线盒和保护管，d.路灯的金属灯杆，e.其他因绝缘破坏可能使其带电的外露导体。 六、施工方法： 1、工艺施工顺序： ⑴线、缆导管预埋： 施工准备→焊接钢管切断→套管预制或钢管套丝→随土建施工进 度分层分段配管→管线补偿→跨接地线焊接→管线防腐→检查验收。 ⑵电缆埋设： 施工准备→扫管→电缆拖放→穿带电缆→电缆沿桥架敷设→电缆头制作→电缆绝缘电阻测试→电缆相位检查→试运行。 ⑶配电箱安装： 施工准备→检查预留孔洞→箱体固定→配电盘安装→配线→验
照明工程施工方案最新版
目录 一、编制说明 (1) 二、编制原则 (1) 三、编制依据 (2) 四、编制范围 (3) 五、工程环境及施工条件 (3) 六、照明工程施工措施 (5) 七、工期计划及保证措施 (9) 八、技术资料管理 (11) 九、安全文明施工措施 (14)
照明工程施工方案 一、编制说明 1.1、本施工方案的编制力求做到详细，具有可操作性和实施性，尽量做到能用于指导实际施工。针对本工程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体说明。 1.2、我公司将按照业主的要求，高效、优质、安全、文明完成合同文件中规定的工程任务。我们将全力以赴，做好施工前期准备和施工现场的总体规划部署，发挥我公司的技术、管理优势，以完整的管理组织机构，严格的岗位责任制度，扎实的工作作风，对劳动力、设备、材料、技术等方面进行全面的优化，确保在合同工期内优质、高效的完成本工程。 1.3、按照业主、监理的要求，做好各方面的协调工作，调动全公司的力量，确保达到合同文件中对工程目标所作出的承诺。 二、编制原则 施工组织设计按照业主提出的要求，以及合同文件的规定，即将该项目工程建设成一流质量的原则编制，具体体现在以下几个方面： 2.1、采用我单位近年来在类似工程建设中使用的先进施工方法、工艺设备。 2.2、调集我单位精锐的管理人员和最雄厚的技术力量，并组成一个强有力的照明工程施工队伍。
2.3、树立视优良工程为合格工程的标准。 2.4、充分考虑各种不利施工进度和质量的因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。 2.5、针对本合同段的施工特点、难点着重考虑相应的施工方案和措施。 三、编制依据 3.1、安顺市平坝区平黎大道四期道路工程一标段设计施工图。 3.2、我公司施工类似工程所积累的工法成果、工艺方案以及所拥有的施工技术力量和机械设备。 3.3、国家相关法律、法规及以及国家交通部、建设部及地方颁布的最新的市政工程施工及验收规范，本工程拟采用的主要规范、规程及标准（规程）： 《城市道路照明工程施工及验收规程》 CJJ89-2012 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006 《电气装置安装工程接地装置施工及验收规范》GB50169-2006 《建设工程施工现场供用电安全规范》GB501194-2002
道路照明工程施工组织方案设计
第一章项目简介 一、工程概况 本工程为XXX道路照明工程，道路总长度7.5km，隔离带和人行道各设两道高杆照明灯景观灯及西部路网部分路灯、箱式变压器。 二、工程围： 1、控制箱（含控制系统）、路灯和景观灯的采购与安装、电力 电缆敷设及箱式变压器等项目； 2、西部路网部分路灯采购、箱式变压器采购安装。 第二章施工组织方案与部署 第一节部署原则 1、集中力量保质量、保工期，在人力、物资、机具给该工程以充分保障，各工序管理工作应相互协助，指导好现场的施工工作，搞好各工种的协调配合。 2、组织各工种配合施工，穿插作业，重点部位重点赶工。以达到土建、安装及其它各工种之间互创施工条件，以确保工程总体进度。 第二节施工组织机构 一、本工程项目，负责安装施工组织和管理，
1、其组成成员如下： 二、项目经理将负责各专业施工队伍的施工现场协调和安排。抓好工程质量和安全的同时，抓好对环境保护的要求。 第三节施工管理措施 一、为顺利实现质量目标，我们采取的主要管理措施有： 1、将该工程列为我公司的重点工程，由公司总经理直接领导，并组成施工现场管理机构，发挥公司的优势，在各施工生产要素的配置上对该工程实行重点政策，确保工顺利完成。 2、建精干、高效强有力的项目经理部，选配高素质的项目经理和管理人员，实行项目管理负责制，全权组织技术、质检、材料、安全、劳资、财务等部门对工程施工进行全员、全面、全过程的系统动态管理，并对工程质量、施工进度、安全生产、文明施工、成本核算及经济效益等进行全方位的目标责任管理与控制。
3、用技术熟练，纪律严明，经过多个大型工程锤炼的能打硬仗的高素质的作业队伍，在该工程上进行施工，发挥我公司管理上的优势，强化职能，统筹协调，综合管理，确保工程总体目标的实现。 第四节施工方案 1、进场阶段 对施工现场进行认真堪察，合理选定材料摆放区、制作区、工具存放区及废料堆放区，有条件的应设立材料仓库，便于管理。制定现场作业顺序，不阻障其它工程的施工现场，根据可施工程度合理安排施工人员进场、材料进场及工具进场。组织人力搞好现场的文明环境，临时用电架接灯光准备，施工人员进场前作适当的安全培训，技术培训，规章制度颁布，甲方要求传达等，使进场秩序良好。 2、主体阶段 按工程进度计划，由项目经理部组织计划施工。各阶段的施工存在重叠作业，施工应合理安排，相互提供最宽的工作面，并做好半成品或成品的保护工作，加强工作中的自检工作，对发现的不合格项目应及时组织人力处理，决不让不合格产品流入下道工序。 3、试验阶段 达到满足业主要求，功能达到设计效果，外观达到优良水平。
室外电气照明工程施工组织设计方案
一、工程概况 顺义区木林制气厂工程室外电气工程主要包括以下几个分项：照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、接地装置安装，全负荷照明通电试运行，电缆配管全部采用SC40焊接钢管刷防腐油埋地暗敷。导线采用电力电缆ZR-YJV-0.6/1KV-5*6/4*6穿管暗敷，室外照明配电箱放置在LNG储配设备区东侧一台，压缩机房西北侧一台。 二、编制依据 1、顺义区木林制气厂工程室外电气工程施工图纸。 2、《电气装置安装工程质量检验及评定规程》（DL/T 5161.1—5161.17-2002） 3、《电气装置安装工程接地装置施工及验收规》(GB50169-2006) 4、《建筑电气工程施工质量验收规》（GB50303-2002） 三、施工组织机构
四、工程质量、进度及安全文明施工目标 1、工程质量目标 1.1工程质量优良，实现工程“零缺陷”移交。 1.2建筑工程：分项及分部工程合格率为 100%，单位工程优良率100%，观感得分率≥95%（国标：90%）；安装工程：分项及分部工程合格率为 100%，单位工程优良率为 100%。示工艺推广应用率90%以上。建筑工程外观及电气安装工艺优良。 2、工程进度目标：根据厂区道路施工进度而定，保证不影响整体施工进度计划，在工程指定时间完成目标。 3、安全文明施工目标 3.1消灭轻伤，杜绝人身伤、亡事故，事故频率零目标.。 3.2杜绝重大生产性交通事故。 3.3杜绝重大火灾事故，杜绝各种习惯性违章。 五、施工部署 1、技术准备 1.1认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。 1.2根据施工图纸施工工艺和施工图预算，做好备料工作，制定材料进场计划，做到早用的先进场，晚用的后进场，尽量少占用施工场地，并对进场材料合理堆放和贮存。 1.3为便于施工人员熟悉工程，了解设计意图，掌握施工方案和技术要求，避免在施工中发生差错。在项目工程施工前，各级技术负责人应在熟悉图纸，掌握设计意图的情况下，进行技术交底工作，保证工程施工的顺利进行。 1.4施工前做好施工器具的检查，重点电气工具，检查绝缘性能。 1.5室外照明灯具按照验收规要求要做好可导电部分的绝缘电阻测试。测试结果必须达到验收规要求。 2、物资准备 根据施工图预算及工程进度，及时做好备料工作，制定合理的材料进场计划。现场施工技术人员、材料人员应与建设单位、监理单位密切配合，做到早用的先进场，晚用
照明工程施工方案.doc
道路照明工程专项施工方案目录 第一章工程概况 (2) 一、工程介绍 (2) 第二章主要工程项目的施工方案、施工方法 (2) 一、路灯基础工程施工方案、施工方法 (2) 二、管线预埋施工方案 (3) 三、电缆敷设施工方案 (3) 四、路灯杆的吊装 (6) 吊装流程图 (9) 五、各分项工程的施工顺序 (11) 第三章、施工总体部署 (12) 一、人员安排及组织 (12) 二、投入的主要施工机械设备表 (13) 三、施工进度计划 (13) 第四章质量保证措施 (15) 一、质量控制的主要措施 (15) 二、质量检验工作： (15) 三、质量评定工作： (16) 四、质量管理体系 (16) 第五章文明施工操作方案、安全生产及环保措施 (20) 一、文明施工保证措施 (20) 二安全生产措施 (23) 三环保措施 (28)
第一章工程概况 一、工程介绍 金湾航空城市政道路二期A区工程一标段，位于金湾航空新城核心区（简称金湾航空城），核心区位于西湖片区启动区东南部，为省道S272（机场东路）以西、金湖大道东路以南、双湖路以东、中心河以北的围合区域，占地面积约3.8km2。具体施工标段如下： 本标段路灯、庭院灯型式有15m3头投光灯、8m双挑路灯和单挑路灯、4m庭院灯。 路灯安装在道路两旁的绿化带内，庭院灯安装在人行道绿化带内。 第二章主要工程项目的施工方案、施工方法 一、路灯基础工程施工方案、施工方法 根据设计要求进行规范施工。 2.1.１路灯放样定位 对施工现场进行详细踏勘，根据施工图对路灯位置放样、定位。 2.1.2挖坑 按施工图设计要求，挖洞，使坑洞尺寸达到设计要求，并及时清理余土。
电气照明节能施工方案
十三、电气节能施工方案 1、照明配电工程概况 （1）．本工程使用高效节能灯（灯具功效大于75%）。 （2）．配电房、机房照度：100~150LX ，电梯厅等公共部位照度：75LX。 （3）.本工程地下车库按10%设置应急灯，配电间及设备用房按100%设置应急灯。 （4）．住户配电采用树干放射式相结合，由电表箱分层计量后提供电源。 2、电气节能材料管理及质量控制 （1）.电气节能材料的选购必须符合建筑照明设计标准及节能要求。 （2）.电线电缆按照图纸设计要求计划采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行实物规格及型号检查，同时请监理见证取样送检测单位委托复检，待复检额后在使用。（3）.灯具按照图纸设计要求的高效节能照明光源和灯具及附属装置进行采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行外观及功能检查，并就其光参数进行见证取样检测，每种光源不小于3套，灯具不小于1套。 （4）. 照明光源和灯具及其附属装置的选择必须符合设计要求，若设计无要求时，应符合《建筑照明设计标准》。满足上述规定外，安装前还应符合下列要求： ①．镇流器自身功率不大于光源标称功率的15%，谐波含量不大于20% ②．气体放电的整体功率因数不得低于0.9 以上检测方法：现场使用数字功率计检测，其检测数量要求同次规格数量超过100套时抽查1%，不足100套时检测数量不少于1套。 （5）为避免不必要的线路损耗，工程中使用的电线电缆符合《电缆的导体》GB/T3956中规定的电线电阻值，同时低压配电系统选择的电缆、电线截面不得低于设计值，其电线电阻符合国家相关规定，当用电计算负荷≥5KW的配电线路，现场实物抽查20%，其余按5%抽测。 3、照明配电节能施工质量控制 （1）.照明方式 A、地下汽车库自行车库及一层商铺采用高效双管荧光灯和双管应急灯 B、走廊、电梯前、楼梯间采用节能灯
路灯照明工程施工方案设计
三、照明工程 1）测量放线、定点 我公司进场后组织4人对路段的电线、电缆管位进行定位的测量放线，定出各电杆位置、电缆管线的铺设位置的起止点位。 2）管沟及检查井土方的开挖： 当测量放线完毕后，定出电线缆管沟位置，放出开挖标记线，立即组织工人进行开挖。开挖时根据开挖的深度，适当的放大开挖面，开挖时要严格按设计要求开挖，一次性挖到合格的要求。 检查井的开挖，采用人工开挖，据开挖的深度确定开挖边线，一次性挖到设计要求的尺寸。 3）电缆管的预埋： 开挖好管道沟槽后，及时铺设电缆管。管道铺设时，要求做得平滑，顺直；接头自然，无死弯、死角。在管道与手孔井及检查井部分的出口处，按设计要求包扎好接口。 4）管沟的回填 回填土时，以人工取细土分层回填、夯实。每层虚铺土层厚度宜为20-30CM 之间，保证人工夯实的质量。确保在后期不致于过多的下沉。在管侧面回填土时，应两侧面同时回填，历实时不得过行挤压管道，不得冲击管道破坏。最后表面要达到和周边的土层一致的标高和密实度。 3、电杆基础的施工方法 1）井室的砌筑施工顺序： 定点放线---人工开挖土石方---基坑修整--垫层及砼基础浇筑---预埋件的安装---养护。 2）测量定点： 施工时按设计图的要求用全站仪配合钢尺等测量工具进行放线，定出各基坑位的中心点，以及根据开挖深度计算后的开挖边线，并做好标记，在中心位置打上小木桩做好标记，并编上标记号。
3）人工开挖土石方： 施工时，按已测量放线后的开挖线，以人工方式进行开挖，一次性开挖到设计的深度。在开挖时，边挖边用尺配合水准仪进行标高的测量，并做好记录。在开挖过程中，每个操作人员，到将挖到设计位置时，应细心操作，不得超挖土石方，不得超挖后再回填夯实处理。保证基底、基坑的施工质量。 4）基坑修整 施工时以工工方式进行基坑修整，开挖时要从中间向侧边挖土，不得一次性开挖过大然后在坑边贴土补坑壁。要保证基坑的尺寸成型较好，坑壁平整。 5）基坑开挖好后，及时进行砼垫层及砼基础的浇筑。在施工前，按设计要求必需采用商品砼，因此，我公司在施砼施工前，先与砼供应商，签定好砼的供货合同，确定好供货的时间地点等，保证供应及时到位，保证施工质量。在施工时，砼严格按设计的配合比进行砼的拌制，砼的和易性应符合计计和规的要求，同时也要符合施工的需要。 浇筑时要及时，浇筑要密实，不得出现中空的砼和孔洞等现像。 6）预埋件的安装 在浇筑砼以前，我公司按设计要求，提前做好预埋件，并经监理等人员现场检验合格，才能用于现场的安装。 安装时，应在侧面边上打上固定的木桩，拉上中心线的控制线，并注明方向及偏角，同时也要标明预埋件的标高，精确到+/-1CM以。 在安装时，一定安装就位后，要求安装的标高正确，符合设计要求。安装的方向正确，不得安装放向调返的现象；同时要注意四边的平平度，确保上面的安装的电杆配配电设施就位后，偏差在允许的围。 安装后的表面应清洁，并用油漆作上基础及桩位的编号。 7）养护： 以人工浇水的方式进行养护，在养护期间，确保不得有任何的碰撞和松动。在砼强度达到设计强度的75%以上时方可进行基坑侧面的土方的回填和夯实。4、工井的施工方法
景观照明专项工程施工方案
景观照明专项工程施工方案
五、施工组织设计第一章编制说明及编制依据 第二章工程概况及特点 第一节总述 第二节工程概况 第三节施工目标 第四节本工程的重点及难点 第三章项目组织管理机构 第四章施工进度计划表及劳动力安排 第五章工程施工方案及技术措施要求 第六章质量目标及保证措施 第七章安全文明目标及保证措施 第八章与总包及其他相关单位的协调配合措施第九章成品、半成品保护措施
第一章编制说明及编制依据 一、编制依据 1、现行国家和地方电气工程、设备管道等安装规范、规程和标准； 2、招标方提供的招标文件及相关图纸； 3、本公司ISO9001质量手册、程序控制文件及作业指导书。 4、本公司多年的施工经验和施工管理能力及技术装备。 5、工程项目施工现场实际情况、施工环境、施工条件和自然条件。 6、根据招标方提供的文件及相关图纸； 主要规程、规范： 《智能照明节电装置》 GB/T25125-2010 《建筑电气工程施工质量验收规范》 GB50203-2002 《建筑装饰装修工程质量验收规范》 GB50210-2001 《建筑工程施工质量验收统一标准》 GB/T50300-2001 《建筑地面工程施工及验收规范》 GB50208-2002 《建设工程施工现场供用电安全规范》 GB50194-1993 《施工现场临时用电安全技术规范》 JGJ46-88 《建筑工程资料管理规程》 DBJ01-51-2003 二、编制说明 本《施组》的编制力求做到详细，具有可操作性和实施性，尽量做到能用于指导实际施工。针对本工程的施工特点，从施工组织、技术方案、质量保 证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体说明。 我公司将按照甲方的要求，高效、优质、安全、文明完成合同文件中规定的工程任务。我们将全力以赴，做好施工前期准备和施工现场的总体规划部署，发挥我公司的技术、管理优势，以完整的管理组织机构，严格的岗位责任制度，扎实的工作作风，对劳动力、设备、材料、技术等方面进行全面的优化，确保在合同工期内优质、高效的完成本工程。 按照甲方的要求，做好各方面的协调工作，调动全公司的力量，确保达
电气工程施工方案和技术措施
电气工程施工方案和技术措施 一、系统概况 （一）供配电系统 1、隧道供电按一级负荷考虑，设双路10kv电源供电。平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，另外一路电源可以带全部一级、二级负荷。电源供电采用双回路放射式供电方式。 2、用电负荷划分 一级负荷中特别重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。 一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。 二级负荷：通风机、加强照明。 三级负荷：其余隧道电力负荷。 3、电缆及电缆敷设： 隧道内特别重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。 隧道内强电、弱电电缆分开敷设。中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。 4、防雷接地系统 隧道低压系统接地形式采用TN-S系统，系统接地电阻不大于0.5欧姆。 隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。 为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S系统，系统接地电阻≤0.5Ω。除此之外，沿照明全线敷设一条直径为10毫米的镀锌钢筋作为接地网线，在每根灯杆基础处PE线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。每根灯杆做一次重复接地，重复接地电阻≤10Ω。 （二）隧道照明系统 1、隧道正常照明： A、隧道敞开段照明： U型槽上采用12米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯（主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED灯具色温过滤比较均匀），照明灯具容量为主路250W（入口处400W）+辅路250W，灯杆对称布置，灯杆安装在U槽侧墙上，灯杆间距约为35米。 B、隧道封闭段照明： 照明光源与灯具的选择：隧道照明光源选择LED灯具，发光效率大于100lm/W，色温3000~5000K，灯具效率大于80%，功率因数大于0.95，灯具寿命大于50000h。照明灯具为横
室外电气照明施工方案
一、工程概况 郑州东500kV变电站站区电气照明包括以下几个分项：照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。电缆配管全部采用DN40热镀锌钢管埋地暗敷。导线采用铜芯绝缘导线及铜芯电缆，部分穿管暗敷，尽可能沿电缆沟敷设，导线的连接、分支均设接线盒，整个线路不可有外露导线。照明箱放置在主控楼二楼控制室内，箱内的电器选择参见（站区及屋外配电装置照明布置图
五、施工部署 1、技术准备 1.1认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。 1.2根据施工图纸施工工艺和施工图预算，做好备料工作，制定材料进场计划，做到早用的先进场，晚用的后进场，尽量少占用施工场地，并对进场材料合理堆放和贮存。 1.3为便于施工人员熟悉工程，了解设计意图，掌握施工方案和技术要求，避免在施工中发生差错。在项目工程施工前，各级技术负责人应在熟悉图纸，掌握设计意图的情况下，进行技术交底工作，保证工程施工的顺利进行。 1.4施工前做好施工器具的检查，重点电气工具，检查绝缘性能。 1.5室外照明灯具按照验收规范要求要做好可导电部分的绝缘电阻测试。测试结果必须达到验收规范要求。 2、物资准备 根据施工图预算及工程进度，及时做好备料工作，制定合理的材料进场计划。现场施工技术人员、材料人员应与业主、监理单位密切配合，做到早用的先进场，晚用的后进场，尽量少占用施工场地和资金，并对进场材料合理堆放、贮存、检验和标识。施工技术人员、材料人员应仔细检查工程中所用各种材料的规格、型号是否符合设计要求，是否有材质证书和合格证。 3、劳动力组织 由于本工程量较大、工期紧、专业性强，在本工程施工中择优引进高素质的专业施工队伍为保证工程工艺标准，特殊工种必须持证上岗。主要劳动力需用量见附表一。 4、施工机具配备 根据施工生产需要，主要施工机具配备见附表二，机具进场前要进行全面检修，保证机械设备的良好运行。 六、主要施工方法 施工工序及报验顺序：配管（隐蔽）穿线（隐蔽）配电箱安装灯具安装照明通电试运行 1、电线、电缆导管暗敷 1.1根据设计图确定盒、箱实际位置，并将盒子固定牢固。
景观照明施工工艺
景观照明工程 一、测量放线 1.作业条件： 1.1园路路基已完成，已无大型施工机械进入沟槽动土区域； 1.2确定好园路两侧绿化带及排水沟位置尺寸； 1.3已确定核实原有地下管网走向位置及将要施工各管网位置情况； 2.施工准备 2.1测量放线应由测量技术人员主持;测量仪器必须经法定计量部门校验合格且在有效期内使用。 2.2放线区段完整的施工走向图; 2.3符合要求的完好的测量仪器、木桩、标笔、白灰及定桩工具。 2.4测量放线的基准点是设计控制桩。依据线路平面进行测量放线。 2.5放线宜采用RTK、全站仪测量。 3.工艺流程： 清理除杂→线路测量放线→灯具基础及手孔井位置测量放线→沟槽开挖 4.施工工艺 4.1清理除杂 4.1.1清除施工区域内所有杂物，保证施工作业面清洁干净； 4.1.2根据业主单位提供的地下管网情况，在施工区域内进行位置辨识确定各管网位置并做好标记。 4.2线路测量放线 4.2.1所测线路应在原有地形上或已成型地形上，沿地形进行测量定位； 4.2.2测量线路参照电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，测量设置控制桩。 表3.1电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距(m)
参照依据：《民用建筑电气设计与施工室外布线》08D800-7 《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006
图3.1电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距示意图4.2.3在线路的起点、终点、转折点、与其他管网、公路、园路交叉处及存在高差较大的点位必须测设控制桩，根据测量合格的控制桩测定管线中心线； 4.2.4在线路轴线上还应根据设计图纸要求设置纵向变坡桩、百米桩、曲线加密桩、标志桩等辅助控制桩，除按特殊要求标注外，并在桩上注明桩号、里程、回路编号、名称等。 1）纵向变坡桩: 设置纵向边坡桩应注明变坡点位置、角度、曲率半径； 2）轴线百米桩:线路直线段每100米设置一个百米桩； 3）穿越标志桩:根据设计图纸，应在铁路、公路、河流、地下障碍物穿越段的起止点以及线路站场、阀室的两端和防腐层等级分界处设置明显的标志桩，地下障碍物的标志桩应注明名称。 4）曲线加密桩:地势起伏较大的地段，要适当加密标志桩以便于进行弹性敷设施工，弯管、弯头处，采用偏角法测量放线，应在曲线的起点、中点、终点上设桩，并在曲线段中设置曲线加密桩，间隔不应大于10米。 4.2.4由于部分线路控制桩或转角桩的距离较远，需要布设二级附合导线，便于测量管路设施的坐标。 4.2.5二级附合导线的布设采用全站仪，与线路测量同时进行。 4.2.6二级附合导线的导线点选点要求: 1）导线点应选在管线附近，施工作业带之外。 2）在地势较高、视野开阔的地点，便于施测管线周围设施; 3）相邻两导线点见要互相通视，便于测量水平角; 4）导线边长要选得大致相等，相邻边长不应悬殊过大，边长在20m左右为宜; 5）导线点位须能安置仪器，点周围若有转角点或固定点，应选在转角点或固定点上联测。 6）导线控制点选定后，要用标志固定下来，将木桩打入土中与地面齐平或稍高，
照明工程施工方案1
上思县城南开发小区道路改造（一期）Ⅱ标段工程 照明工程施工方案 编制人： 审核人： 审批人： 施工单位：广西新明建筑工程有限公司 2011年 10 月 15 日目录
一、工程概况 (2) 二、设计依据 (2) 三、照明设计 (2) 四、主要工程项目的施工工序 (2) 五、配电箱安装施工工序 (7) 六、保证照明工程质量的技术措施 (8) 照明工程施工方案 工程概况 上思县城南开发小区道路改造（一期），红线宽度均为18.0米和24米，为双向两车道，道路
横断面布置形式为：人行道4.5米+行车道4.5米 +行车道4.5米+人行道4.5米（人行道5.0米+行车道7.0米+行车道7.0米+人行道5.0米）。全长为1160米。 一、设计依据 （1）《城市道路照明设计标准》（CJJ45—2006）； （2）《低压配电设计规范》（GB50054—95）； （3）《城市道路照明工程施工及验收规程》（CJJ89—2001）； （4）《交流电气装置的接地》（DL/T621—1997）； 三、照明设计 1、确定设计标准：根据《城市道路照明设计标准》，城市支路平均照度应不小于101x，照度均匀 度不小于0.35，机动车道功率密度值不大于0.75W/m2。 2、路灯照明器的配置：选用半截光型灯具，采用单臂钢管高压钠灯1×140W安装在人行道上，照 明器的安装高度为10.0米，臂长为2.0米，同侧路灯灯杆基本间距为60.0米，按双侧交错排列布置。为提高路口照度，在路口处安装泛光灯具，采用14米三火泛光灯（120W/火）。要求所有灯具的防护等级不应小于IP65。 四、主要工程项目的施工工序 （一）路灯基础工程施工方案、施工方法 根据设计要求进行规范施工。 １、路灯放样定位 对施工现场进行详细踏勘，根据施工图对路灯位置放样、定位。 ２、挖坑 按施工图设计要求，挖洞，使坑洞尺寸达到设计要求，并及时清理余土。 3、预埋件放置 4、混凝土浇注 材料选用：混凝土的组成材料按规范要求选用，混凝土配比达到Ｃ20设计标准。做好混凝土振捣工作，保证其密实性。混凝土表面平整。 （二）管线预埋施工方案
景观照明工程施工详细方案70327
五、主要施工方法及技术措施 1. 电缆沟土方 1.1电缆沟开挖 电缆沟开挖采用人工开挖。沟槽开挖上口为400mm深度为700mm沟槽挖好 后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。 1.2 土方回填 土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180 mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行 行相连，纵横交叉，并加强对边缘部位的夯实。 2、线管安装 钢管明装工艺流程为：测定线盒位置一预制加工弯管及支吊架-盒箱固定一管 路连接-变形缝处理一跨接地线连接 2.1材料使用 2.1.1管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管 外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。 2.1.2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。 2.1.3往灯具位置甩口的线盒采用86x 50mm明装钢制镀铝线盒，管路超过30m时采用钢制 接线盒。 2.1.4护口采用白色塑料护口，护口要完整无损。 2.2安装前预制 2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实 际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按 草图预制加工。
2.2.2管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪 斜，锯完后用圆挫把管口内壁的棱角挫去。 223 SC32和SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20镀锌线管采用 手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程 度不大于管子外径的10% SC25弯曲大样SC20 弯曲大样SC32 弯曲大样2.2.4线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻合，一管一孔。不得使 用电气焊和开长孔。 2.2.5丝扣加工采用手动绞丝扳，套丝用力要均匀，保持丝扣光滑。 2.3线管敷设与连接 2.3.1墙上线管为明设，地面部分埋地暗敷设，线管与线管的连接采用熟铁通丝扣管箍，管箍两端采用卡扣式的跨接地线卡将线径为4mm双色的PE线连接做为跨接 地线。 2.3.2线管与线盒连接用用开孔器开孔，锁母固定，管入盒时一管一孔，并且孔径与管径相吻合管口入至盒内小于5mm露出锁紧螺母的丝扣为2s4扣，两根以上 管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下:
电气照明工程施工方案
1、目的 由于电气工程直接影响到整个工程的观感质量和用户的使用,为保证本工程电气质量能达到设计、规范要求,特编制电气工程施工作业指导书,在技术上为其提供可靠的保障,使该工程能严格按计划、程序顺利进行,符合设计要求，克服质量通病，搞好安全文明生产工作，提高施工质量及后期工序开展需要。 2、适用范围 2.1 适用于本工程电气工程的施工作业； 2.2 适用于类似电气工程的施工作业。 3、依据文件资料 3.1《主厂房建筑总图》F0771S-T0201； 3.2《主厂房建筑详图》F0771S-T0202； 3.3《机炉电集中控制室建筑图》F0771S-T0204； 3.4《主厂房照明施工图》F0771S-D1403（1）； 3.5 华能瑞金电厂（2×350MW超临界燃煤机组）新建工程施工组织设计； 3.6《建筑施工手册》第四版； 3.7《电力建设施工质量验收及评定规程》第一部份：土建工程； 3.8《建筑装饰装修工程质量验收规范( GB50210-2001)； 3.9《建筑电气工程施工质量验收规范》（GB50303-2002）。 4、工程概况 本工程针对炉前平台及除氧平台、集中控制楼、汽机房、煤仓间、锅炉电子设备间等
进行电气照明的镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。具体工程量见图中材料表。 5、职责 5．1作业负责人职责：熟悉并领会理解作业指导书的内容，合理控制施工进度，并根据现场实际情况，及时提出合理化建议，保证施工严格按程序有序进行。 5．2 操作人员职责：在作业负责人的指挥下，严格按作业指导书上的操作程序进行施工。 5．3 验证人员职责：验证人员按照设计图纸、施工规范和质量验评标准进行各道工序的检验，并做好记录工作，对不符合规范或设计要求的检查项目及时提出并且督促改正。 6、作业条件 6．1施工员以及有关人员应经过技术，质量，安全要求培训，熟悉施工图样，明确操作程序和方法。 作业人员表：
