电介质强度测试仪的操作规程
电介质强度测试仪的操作规程
一、适用范围适用于公司内电介质强度测试仪的使用。
二、环境条件：
1、工作环境温度：xx℃；相对湿度：＜80%RH。
2、储存环境温度：0-40℃；相对湿度：＜80%RH。
3、其它条件：工作及储存场所无阳光直射、无腐蚀性气体、灰尘少、无明显振动，温度变化率不大于5℃/h。
三、使用方法：1）此测试时是治疗机的不接电源的情况下测试，测试过程中会要高压，注意任意必须远离治疗机10CM以上的距离；2）A-a1：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的外壳的任意金属触点上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到1500V时停止旋钮调节（注意表上每个小刻度是250V），然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测试仪的电源；3）A-a2：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的塑料外壳上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到4000V 时停止旋钮调节，然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测
试仪的电源；4）B-a：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的导光臂上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到4000V时停止旋钮调节，然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测试仪的电源；5）将检验结果填写在检验记录报告上。
四、注意事项：1、本仪器的电源输入插座应带有保护接地线。2、本仪器的电源输入插座应保持相线和中线（L、N）的正确接法。3、使用后填写仪器使用记录。
实验29-铁电性能测量实验讲义全
铁电体电滞回线的测量 铁电材料是一类具有自发极化，而且其 自发极化矢量在外电场作用下可以翻转的 电介质材料，它具有优异的铁电、压电、介 电、热释电及电光性能，在非挥发性铁电存储器、压电驱动器、电容器、红外探测器和电光调制器等领域有重要的应用。铁电材料的主要特征是具有铁电性，即极化强度与外 电场之间具有电滞回线的关系，如图1所示。 电滞回线是铁电体的重要特征和重要判据 之一，通过电滞回线的测量可以得到自发极化强度P s 、剩余极化强度P r 、矫顽场E c 等重 要铁电参数，理解铁电畴极化翻转的动力学过程。 【实验目的】 1. 了解铁电测试仪的工作原理和使用方法。 2. 掌握电滞回线的测量及分析方法。 3. 理解铁电材料物理特性及其产生机理。 【实验仪器】 本实验采用美国Radiant Technology 公司生产的RT Premier Ⅱ型标准铁电测试仪，该仪器可以测量铁电材料的电滞回线、漏电流、疲劳、印痕、PUND (Positive Up Negative Down)等性能，而且配备了变温系统和热释电软件还可以测量热释电性能。 【实验原理】 铁电体的自发极化强度并非整个晶体为同一方向，而是包括各个不同方向的自发极化区域，其中具有相同自发极化方向的小区域叫做铁电畴。电滞回线的产生是由于铁电晶体中存在铁电畴。铁电体未加电场时，由于自发极化取向的任意性和热运动的影响，宏观上不呈现极化现象。当加上外电场大于铁电体的矫顽场时，沿电场方向的电畴由于新畴核的形成和畴壁的运动，体积迅速扩大，而逆电场方向的电畴体积则减小或消失，即逆电场方向的电畴转化为顺电场方向，因此表面电荷Q (极化强度P )和外电压V (电场强度 E )之间构成电滞回线的关系。另外由于铁电体本 身是一种电介质材料，两面涂上电极构成电容器 之后还存在着电容效应和电阻效应，因此一个铁 电试样的等效电路如图2所示。其中C F 对应于电 畴反转的等效电容，C D 对应于线性感应极化的等 效电容，R C 对应于试样的漏电流和感应极化损耗 相对应的等效电阻。如果在试样两端加上交变电图2 铁电测试等效电路图 O +E c -P r P E +P r -E c P S 图1 铁电体的电滞回线
接地电阻测试仪作业指导书
4105A接地电阻测试仪 作业指导书文件编号：___________________________ 版本：：____________________________ 受控状态：___________________________ 编写人：_____________________________ 审检人：_____________________________ 批准人：_____________________________ 2014年03月28日批准2014年03月28日生效 深圳市正方检测有限公司发布 第02章目录 第1章封面、批准页 (1) 第2章目录 (2) 第3章修改页 (3) 第4章接地电阻检测 (4) 第03章文件修改页
第04章接地电阻检测 一、目的： 检测电气设备接地装置的接地电阻大小，判别接地电阻是否符合相应的规范。 二、相关参数和注意事项 2.1测量范围为0--1999 Q; 2.2测量对地电压0-199.9V范围内； 2.3注意事项：移动电话等高频率器请勿在仪器旁使用。 三、按钮和配件说明 1、电阻档位选择开关：20 Q /200 Q /2000 Q /EARTH VOLTAGE 2、量程选择开关：RANGE
3、电源开关：POWER 4、锁定读数按钮：HOLD 5、测试按钮: 圆形黄色按钮( PRESS TO TES)T 6、P/C:探测线插口； 7、E:接地端口 &红色/绿色探测线：接P/C插孔 9、绿色探测线：接E端口 10、接地金属棒2 根 四、检测仪器使用方法： 4.1? 天气及检测现场要求 检测接地电阻避免在雷雨天、潮湿、雨后和温度过低的环境下进行，宜在每年的 4 月份前或10 月后进行 4.2 现场接地装置的测量准备 ( 1)接地测试点的确定(变配电室或大楼接地测试点有相应的接地装置标识) ，接地装置上无带电设备, 接地装置上测试点应作预先除去接地装置上防腐层、锈蚀层、绝缘层，裸露出导体，接地装置测试仪上夹钳与其接触良好。 (2)检测时红色探测线插入P,黄色线插入C,绿色线插入E; 红钱和黄线的夹具端夹住金属棒，两线沿相反方向拉伸至最长，将金属棒打入地下,尽可能将接地棒插入潮湿泥土中,若不得不插入干燥泥土,石子地或沙地中时,请将辅助接地棒插入部分用水淋湿, 使泥土保持湿润。若在混凝土上进行测量时,请将辅助接地棒放平淋水或将湿毛巾等放在接地棒上。 ( 3)打开电源按钮,将绿色探测线夹住测试点,先将选择开关调节至接地电压(EARTH VOLTAGE当，若显示屏显示电压值则表示系统中有接地电压存在，如果此数值超过10V, 需将接地设备断电,使接地电压下降后再测量。 (4)先从2000Q档开始，按下测试键，如果数值过小，再依200Q、20Q的顺序切换量程直至读数合适为止。 五、相关文件：(无) 六、执行日期
电介质的电学性能及测试方法
电介质材料的电性包括介电性、压电性、铁电性和热释电性等。 1介电性、 介质在外加电场时会产生感应电荷而削弱电场，介质中电场与原外加电场（真空中） 的比值即为相对介电常数，又称诱电率，与频率相关。介电常数是相对介电常数与真空中绝对介电常数乘积。 介电常数又称电容率或相对电容率，表征电介质或绝缘材料电性能的一个重要数据，常用ε表示。它是指在同一电容器中用同一物质为电介质和真空时的电容的比值，表示电介质在电场中贮存静电能的相对能力。对介电常数越小即某介质下的电容率越小，应该更不绝缘。来个极限假设，假设该介质为导体，此时电容就联通了，也就没有电容，电容率最小。介电常数是物质相对于真空来说增加电容器电容能力的度量。介电常数随分子偶极矩和可极化性的增大而增大。在化学中，介电常数是溶剂的一个重要性质，它表征溶剂对溶质分子溶剂化以及隔开离子的能力。介电常数大的溶剂，有较大隔开离子的能力，同时也具有较强的溶剂化能力。 科标检测介电常数检测标准如下： GB11297.11-1989热释电材料介电常数的测试方法 GB11310-1989压电陶瓷材料性能测试方法相对自由介电常数温度特性的测试 GB/T12636-1990微波介质基片复介电常数带状线测试方法 GB/T1693-2007硫化橡胶介电常数和介质损耗角正切值的测定方法 GB/T2951.51-2008电缆和光缆绝缘和护套材料通用试验方法第51部分：填充膏专用 试验方法滴点油分离低温脆性总酸值腐蚀性23℃时的介电常数23℃和100℃时的直 流电阻率 GB/T5597-1999固体电介质微波复介电常数的测试方法 GB/T7265.1-1987固体电介质微波复介电常数的测试方法微扰法 GB7265.2-1987固体电介质微波复介电常数的测试方法“开式腔”法 SJ/T10142-1991电介质材料微波复介电常数测试方法同轴线终端开路法 SJ/T10143-1991固体电介质微波复介电常数测试方法重入腔法 SJ/T11043-1996电子玻璃高频介质损耗和介电常数的测试方法 SJ/T1147-1993电容器用有机薄膜介质损耗角正切值和介电常数试验方法 SJ20512-1995微波大损耗固体材料复介电常数和复磁导率测试方法 SY/T6528-2002岩样介电常数测量方法 服务范围：老化测试、物理性能、电气性能、可靠性测试、阻燃检测等 介电性能 介电材料（又称电介质）是一类具有电极化能力的功能材料，它是以正负 电荷重心不重合的电极化方式来传递和储存电的作用。极化指在外加电场作用下，构成电介质材料的内部微观粒子，如原子，离子和分子这些微观粒子的正负电荷中心发生分离，并沿着外部电场的方向在一定的范围内做短距离移动，从而形成偶极子的过程。极化现象和频率密切相关，在特定的的频率范围主要有四种极化机制：电子极化(electronic polarization，1015Hz)，离子极化(ionic polarization，1012～1013Hz)，转向极化(orientation polarization，1011～1012Hz)和 空间电荷极化(space charge polarization，103Hz)。这些极化的基本形式又分为位 移极化和松弛极化，位移极化是弹性的，不需要消耗时间，也无能量消耗，如电子位移极化和离子位移极化。而松弛极化与质点的热运动密切相关，极化的建立
泄漏电流测试仪操作规程精编版
1目的 为保证漏电流测试仪的操作安全和测量准确，制定本规程。 2适用范围 适用于漏电流测试仪的操作管理。 3职责 质管部负责漏电流测试仪的管理工作，检验员实施具体操作。 4内容 4.1漏电流测试仪的技术规格 4.1.1输出测量电压范围：AC 0~250V，精度：50~250V ±5%。 4.1.2漏电流测量范围： 100μA档：5μA~100μA； 1mA 档：50μA~1mA； 10mA档：0.5mA~10mA。报警精度：10μA~10mA。 4.1.3时间范围：1~99s，连续设定和手动。 4.1.4使用条件：环境温度0~40°C，相对湿度不大于75%。 4.1.5外形尺寸（mm）：400（w）×340(d) ×170(h)。 4.2漏电流测试仪的使用注意事项 4.2.1仪器电源必须有良好的接地，以免在短路时发生危险。 4.2.2接被测量设备时，必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。 4.2.3医用电气设备功耗不得大于300V A（AC250V,1.2A），否则会使机内电源过载造成损 坏。 4.2.4测试灯、超漏灯一旦损坏，必须立即更换，以免造成误判。 4.3漏电流测试仪的操作 4.3.1打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置。将被测量设备的 电源插头与仪器的电压输出端相连接，接通被测量设备的电源，根据标准要求选择 是否定时测试。 4.3.2对地漏电流的测量 ◆根据标准要求选择对应的漏电流量程，调节“预置调节”电位器至设定报警值，然后 将“预置/测量”开关置于测量状态； ◆将被测量设备的保护接地端与本仪器测量装置（MD）的红色接线柱输入端相连接， MD的黑色接线柱则通过与之相连接的开关接地，被测量设备的功能接地端FE与本 仪器的FE端相连接，与FE相连接的S10开关按下接地，S1开关置于“正常”工作状 态；
安全综合测试仪操作规程示范文本
安全综合测试仪操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
安全综合测试仪操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 2. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 3. 测试过程中，严禁操作人员身体及仪器带电部位和 被测负载壳体，谨防触电。 4. 启动测试仪：按下面板电源开关，测试仪随即启 动。延时5秒后，显示自检界面。 5. 自检：确认接线盒上未连接待检设备后再按确认 键，仪器自检。自检无误，自动进入主菜单。
6. 选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A，≤0.1Ω1秒 耐压试验220V工作电压1800V，10 mA 1秒 115V工作电压1500V，10mA 泄漏电流220V工作电压233V，≤1.5mA 2秒 115V工作电压115V，≤1.5mA 7. 将被测产品的电源插头插在接线盒，测试夹夹住被测产品金属外壳。 8．禁止重复关机，每次开关机间隔10秒以上，当测
接地电阻测试仪操作规程
接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养，点检，使用，保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率：每天一次. 3.1.2 检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音. 3.2 运行检查 3.2.1 检查频率：每天一次. 3.2.2 检查内容：按操作规程操作，将仪器两极夹住600mΩ电阻两端，按下启动钮，仪器报警表明仪器正常，不报警则仪器不正常. 3.3 记录：将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱. 4.2 接通电源，打开电源开关，显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮，量程开关档选择在600mΩ档，再按下启动按钮，将电流值调节为25A. 4.5 调节报警预置调节器，将报警预置调节值设定为500mΩ. 4.6 按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上，另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关，将定时设定为60s，按下开路报警按钮. 4.9 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s，读取最小的值为该灯具的接地电阻值，单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中，不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定，建议使用交流稳压电源. 5.5 测试完毕后，须处于“复位”状态，方可取下接线. 5.6 测试过程中，操作人员禁止接触被测物.
泄漏电流测试仪系列说明书
泄漏电流系列测试仪器使用说明 第一节MS2621 MS2621A MS2621E泄漏电流测试仪使用说明 一、概述 MS2621系列泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计，适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试，同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。 二、特点 MS系列产品是在吸收、消化国际先进安全测试仪器的基础上，结合我国实际情况加以提高、完善，MS2621系列全数显泄漏测试仪可根据用户不同要求，分别设计为1kVA、2kVA、等不同功率。该系列最大特点是：泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定；高灵敏度的性能使得在测试泄漏电流时，能显示被测件中微小的泄漏电流，以适应各种安全标准的测试要求。通过测试，可反映被测体漏电流的实际值；也可比较同类产品不同批次或不同厂家产品的好坏，确保您的产品安全性能万无一失。该系列产品在技术性能和质量上，属国内领先水平。 三、主要技术指标及参数
四、工作原理 图(1) 单相泄漏电流测试仪工作原理图 被测产品按标准规定在或倍额定电源电压下工作，在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路,根据R及所得的电压值，可以得到泄漏电流值IX＝E/R，为读数方便，IX值直接在数字电流表上显示出来。 五、仪器面板结构及说明 1．单相泄漏电流测试仪面板结构排列见图（2）和图（3）： 图(2) 单相泄漏电流测试仪前面板示意图 图(3) 单相泄漏电流测试仪后面板示意图 2．面板各部分说明：

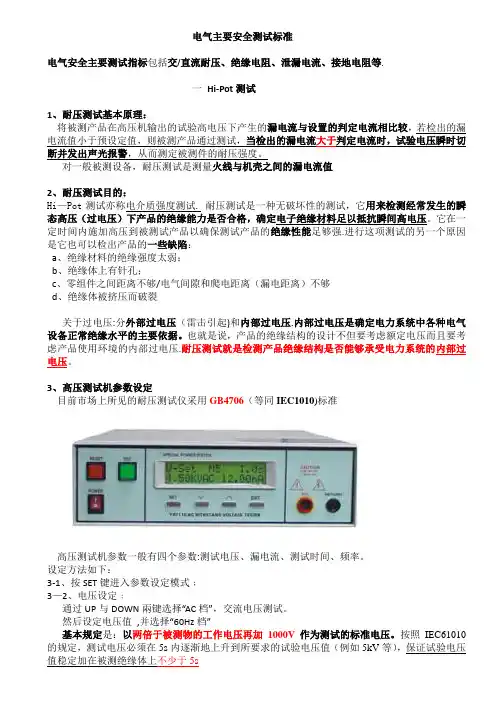

抗电强度测试方法
抗电强度试验的概念与方法 江苏省电子信息产品质量监督检验研究院杨东岩 作为电子电器设备安全性能考核的重要手段之一，有关安全标准都会给出抗电强度试验的要求。那么这种试验的目的和要求是什么呢？ 一、试验的目的 评价在设备中作隔离用的绝缘耐高压冲击的性能。 1．考核电气设备中带电部件与可触及件之间的用作隔离措施的绝缘材料的性能。 我们知道电流通过人体会引起病理生理效应，通常毫安级的电流就会对人体产生危害，更大的电流甚至会造成人的死亡。因此，在各类电子电气设备的安全设计中防触电保护是一个很重要的内容。 通常产生电击危险的原因有： z触及带电件 z正常情况下带危险电压零部件和可触及的导电零部件（或带非危险电压的电路）之间的隔离用的绝缘击穿 z接触电流过大 z大容量电容器放电 在安全设计中采用的措施之一就是通过使用双重绝缘或加强绝缘，将带危险电压的零部件与可触及件隔离。这样防止危险带电件与可触及件之间的绝缘击穿就是个关键点，产品内所有绝缘都必须能够承受产品在正常工作条件下和单一故障条件下产品内部产生的相关电压，还必须承受来自电网电源和从通信网络传入的瞬态冲击电压，而不飞弧、击穿。 击穿的概念： 当绝缘承受的电压足够高而使得绝缘电阻无法再限制电流的增大，此时在施加电压的两极间发生放电，称为击穿。此时施加在绝缘上的电压引起的电流以失控的方式迅速增大。 击穿的途径：可能是固体绝缘材料内部；或沿两电极之间的绝缘体表面（即所谓的“爬电”）；或沿两电极之间最短的空间路径（即气体介质中的“飞弧”） 击穿的主要形式： 电击穿----绝缘材料的电介质结构直接为电场力所破坏而致。 热击穿----由于绝缘材料的介质损耗导致电介质发热所致。 在交变正弦电压作用下绝缘材料的介质损耗为 P=U2ˉ2πˉfˉCˉtgδ 式中：U—电压（V） f—频率（Hz） C—电容（F） tgδ--损耗角正切 在直流电压作用下绝缘材料的介质损耗为 P=U2/R 式中：U—电压（V） R—绝缘电阻（Ω） 电化学击穿----由于外加电压的作用，致使电介质内部发生化学变化而引起。 为考核设计的有效性，。要求在施加相应的试验电压下用于安全隔离的绝缘不能被击穿。 二、试验原理 1．试验电压 电气设备在使用过程中，其绝缘长期承受各种因素引起的瞬态过电压的作用，这些电压
05完整性测试仪操作、维护保养规程
文件编号 Integtest TM系列完整性 测试仪操作、维护规程颁发部门 RK/SOP-EM-05技术质量部页 码生效日期6 编制者审核者批准者 编制日期审核日期批准日期 受控状态版 次A0修订状 态 第0次分发生产部 1.目的：建立Integtest TM系列完整性测试仪的规范操作。 2.范围：本规程适用于Integtest TM系列完整性测试仪的操作。 3.责任： 3.1.岗位操作人员负责Integtest TM系列完整性测试仪的操作。 3.2.QA人员负责对整个操作过程进行监控。 4.内容： 4.1测试前准备工作 4.1.1将仪器安放于平稳、清洁的工作台上。 4.1.2准备好220V，50Hz的交流电源。 4.1.3备好干燥、清洁、无油的压缩空气作为气源。 4.1.4严禁使用易燃液体作为浸润液，容易发生危险。 4.1.5检查设备连接是否正确，设备上IN接口气管应连接在空气罐出口的减压阀上，OUT接口气管应与测试滤壳上游接口相连。 4.2浸润滤材 4.2.1准备好洁净的浸润液，亲水性滤材（如聚砜膜，尼龙膜，混
合纤维素膜）可用纯化水，疏水性滤材（如聚四乙烯膜）可用醇类（如95%乙醇，60%异丙醇等）。 4.2.2将浸润液倒入不锈钢桶中。 4.2.3将滤芯放入上述容器中并使其完全浸没。 4.2.4浸润时间保持10分钟以上，期间翻动几次。 4.2.5浸润结束后，从容器中拿出滤芯，沥去多余的浸润液，将滤芯装入滤壳。 4.2.6用水浸润滤芯时，用40℃--50℃温水浸润效果更佳，但浸完后测试前必须用室温水将其冷却至室温，以免产生测试误差。 4.3开机 4.3.1打开空气阀门，调节减压阀将气源压力调节至高于气泡点0.2—0.3Mpa（一般稳定定在0.6Mpa为好），但压力不能高于0.7Mpa。将仪器电源插头插入220V、50Hz的交流三芯插座。打开仪器背板上的电源开关，接通仪器的电源。显示器显示0 0 0 0，仪器自动进行自检、校零等工作，此时面板上所有操作键均被锁定。待显示器8 8 8 8，并发出一声蜂鸣声，表示仪器工作正常，可以进行后续操作。若仪器不能通过自检，显示器则显示6 6 6 6，并发出连续的蜂鸣声，表示仪器的电路部分出现故障，需要请维修人员检修。 4.3.2 按[Func]键一功能键选择（功能1）预置日期和时间。 4.3.2.1开机后，仪器从2000年00月00日，00：00时开始计时，每次开机后应输入当前日期和时间： 4.3.2.2按[Func]键，直至显示器显示×××1。 4.3.2.3按[Start]键，显示2000，表示可输入年份。 4.3.2.4 按[△]或[ ]键，可修改闪烁位的数值。 4.3.2.5 按[Shift]键，可依次改变闪烁位，再依4.3.2.4所述修改相应位的数值。直至完成年份输入。 4.3.2.6按[Func]键，显示器显示00.00.此处的小数点闪烁，表示目前是时间输入状态，前二位代表小时，后两位代表分钟。
完整性测试仪使用标准操作规程
完整性测试仪使用标准操作规程 装好过滤器外壳，测试仪出气口与滤器外壳顶端相连，关闭底座上的进口和出口阀门。5、2自检测试5、2、1打开电源，在仪器待机状态下，按“自检”按钮，进入到“系统自检”界面； 5、2、2在“压力”（自检测试压力）项，输入压力值： 4000mbar，按“确认”按钮；5、2、3在“时间”（自检测试时间）项，输入自检时保压时间：2min，按“确认”按钮；5、2、4系统进入自检运行状态；5、2、5当系统自检结束，若显示“通过”，即可进行起泡点测试。 5、3筒式过滤器滤芯的安装5、3、1将滤芯安装到筒式过滤器的底座上，关闭底座上的进口和出口阀门，然后装好过滤器外壳；5、3、2从滤器顶部灌入蒸馏水，水面没过滤芯顶部即可； 5、3、3将过滤器下游的软管放入盛水的容器中；5、3、4、将测试仪出气管口与滤器外壳顶端相连。5、4基本泡点测试5、4、1在仪器待机状态下，按“泡点”按钮，进入到“选择模式”界面；5、4、2输入“1”后，按“确认”按钮；5、4、3在“基本泡点”（基本泡点测试设置）页面，输入小于6位数的测试序号（组成：年份+月份+滤器编号+流水号，如xx年1月1号滤器进行的第一次起泡点测试，序号即为），按“确认”按钮；5、4、4当光标在“滤材”行时，按“确认”按钮，进入到“选择滤材”页面，通过左右键选择“滤材PES”, 按“确认”按钮；5、4、5
当光标在“浸润液”行时，按“确认”按钮，进入到“选择浸润液”页面，通过左右键选择“水”, 按“确认”按钮；5、4、6当光标在“压力”行时，输入泡点起测点压力“2800mbar”,按“确认”按钮；5、4、7当光标在“规格”行时，按“确认”按钮，进入到“选择滤器”页面，通过左右键选择“筒式滤器” “数量1” “规格3号”, 按“确认”按钮；5、4、8当光标在“泡点”行时，输入滤芯供应商提供的最小泡点值，按“确认”按钮；5、4、9当光标在“孔径” 行时，按“确认按钮，进入“滤膜孔径” 的页面，输入“0、22”, 按“确定”按钮开始测量泡点，同时打开滤器排水阀门，观察泡点。5、4、10当所测滤芯已大于设定的气泡点值时，则弹出“测试合格，是否继续界面”，如果继续则 按“确认”按钮，否则按“取消”按钮，测试结束，并显示测试 结果。如要打印测试结果则按“打印”按钮。5、4、11按“确认”按钮，弹出是否保存测试结果，保存按“确认”按钮，否则 按“取消”按钮。5、5测试结束，将滤器与仪器的接口断开，然后关闭仪器电源，断开气源进气口接口。
泄漏电流测试仪操作规程
泄漏电流测试仪操作规程 1.操作者必须经过培训,熟悉仪器操作程序,测验合格后方可使用仪器; 2.操作者进行操作时需戴绝缘手套,脚下垫绝缘垫; 3.仪器使用前必须检查接线情况(按需要进行不同方式接线)和是否可靠接地; 4.打开电源开关使仪器处于开机状态; 5.根据被测电器的功率选择接线方式; 6.定泄漏电流报警值; a)按下泄漏电流预置开关; b)调节泄漏电流钮至所需值,(使泄漏电流显示器显示的数值) c)设置完毕后,按泄漏电流开关使之处于测试状态 7.选择测试电压,按”启动”键,调节测试输入电压使测试工作为产品规定的电压; 8.根据不同的需要选择测试方式: a)手动测试: i.关闭定时开关,按”启动”键,开始测试 ii.调换极性,从指示器读出数值判断产品是否合格 iii.测试完毕,按下”复位”开关取下连接线(如果产品不合格时,仪器报警,按下复位开关即可清除报警声) b)定时测试: i.打开定时开关,拨定时预置拨盘,设定测试时间 ii.按”启动”键开始测试,根据是否报警判断产品是否合格 iii.测试时间完毕时,可用”复位”键清除报警声 c)自动测试:
i.将定时开关置于开,极性开关至于自动状态 ii.按”启动”键启动测试,根据情况判断产品是否合格 9.连接电器时,必须保证仪器在”复位”状态; 10.仪器要定期进行检修. 11.运行检查(每天1次):用封样的已知值的产品进行测试,将测试值与已知值做对比, 如果偏差不超过20%,说明仪器正常,否则,为异常状态. 12.当运行检查不合格时,应停止检验,检查仪器及线路连接,如属线路连接问题,则应修 复后,重新开始检验.如属仪器工作问题,则应送至相关部门检修,检修合格后,方可开始检验,同时应将上次运行检验的产品及时收回,重新验证产品的合格性. 13.每次运行检查,应做好相关的记录.
绝缘电阻测试仪操作规程步骤和使用方法
绝缘电阻测试仪操作规程步骤和使用方法 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
仪器控制面板 （1）电压显示窗口：测试电压设定值显示，单位为V。（2）量程显示 窗口：显示当前量程段。 （3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。（4）单 位指示灯：显示当前电流及阻值单位。 （5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D 灯：正品指示，测试值高于上限时亮。 （6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。 (7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状 态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量 程。（8）清零键：放电状态时，对仪器开路清零校正。（9）放电键： 测试返回放电状态 （10）R/I测试键：放电状态或设定状态下进入测试状态。测试状态下 切换电阻/电流显示。 （11）接地端：接地屏蔽端。（12）测试“-”端：电压输出端。（13）测试“+”端：采样输入端。 （14）高压警示灯：提示当前“-”端有电压输出。（15）仪器电源开 关。 各参数设定及操作步骤 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5— 10分钟。 2.根据检验文件要求，设定相关的测试参数，步骤如下：
(1)电压设定：在电压项上按动“设定/确认”键，进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。 (2)电阻上下限设定：在极限或上按动“设定/确认”键，进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键，仪器将自动保存设定参数。 (3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000 (4)蜂鸣开关设定：在上按动“设定/确认键”进入蜂鸣设定。可根据需要选择：NG(测试不合格时报警)GOOD(测试合格时报警)，OFF（蜂鸣开关处于关闭）。 3.参数设定完成后对测试仪器进行开路清零，具体步骤如下： （1）在放电状态下插上“+”端测试线，开路并将测试线悬空（“-”端测试线取下）。 （2）按“清零”键，电压显示窗口显示开路信息，测试值显示窗口显示当前量程的零值，此时按动“∧”、“∨键可选择其它量程的零值。 （3）再次按动“清零”键，开始对各量程逐一清零，清零成功显示“PASS”字样。清零失败时显示”FAIL”(当零值大于1mV时清零失败，主要原因应为未开路或测试线不标准造成，检查后重试)。 （4）清零完毕后各量程的零值自动保存，并返回放电状态。 4.进入测试：请按照图示方法连接被测件（带极性的被测件一定要按照 正负极连接） 5.按动“测试”键即进入测试状态或在测试类别――阻抗或电流间切 换。
医用泄漏电流测试仪操作规程
1.目的 规范医用泄漏电流测试仪操作过程，保证测试的安全性。 2.范围 适用于医用泄漏电流测试仪的使用。 3.责任者 操作人对本规程实施负责，部门负责人监督实施。 4.规程 4.1主要技术指标及参数 4.1.1工作环境： 4.1.1.1温度： 0℃～40℃。 4.1.1.2相对湿度：不大于80%。 4.1.1.3周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。 4.1.2供电电源： 4.1.2.1测量装置：220V±20V/50Hz。 4.1.2.2供电装置：220V±22V/50Hz。 4.1.3仪器功耗：50W（不包括供电电源装置）。 4.1.4测量装置：自动量程转换，真有效值测量。 4.1.4.1泄漏电流测量范围： I 3～99.9（μA）分辨力 0.1Μa II 100.0～999.9（μA）分辨力 0.1Μa III 1000～9999（μA）分辨力 1Μa 4.1.4.2患者漏电流、患者辅助电流：DC测量范围： 3～99.9（μA）分辨力 0.1μA 4.1.4.3测量精度：5%读数+5个字。(注：精度范围为电流大于10μA以上。) 4.1.4.4频响范围：DC～1MHz 4.1.4.5输入阻抗：≥1MW 4.1.4.6测量阻抗电路(MD)：电阻：R1=10k；R2=1k。电容：C1=0.015μF。 4.1.5测量供电电源装置： 4.1. 5.1测量供电电源的电压输出范围：50V～250V 分辨力 1V。 4.1. 5.2精度：±4%读数加2个字。 4.1. 5.3容量：测量供电电源 (V1)：0.5kVA/1kVA/2kVA/2.5kVA四种规格。 4.1.6电流上限设定： 4.1.6.1范围：1～9999（μA）分辨力 1μA。
JK2511直流低电阻测试仪操作规程
深圳市尚科通电子科技有限公司 Q/HS.JS-23-2010 JK2511直流低电阻测试仪操作规程 发送部门： 分发编号： 受控状态： 编制: 审核: 批准: 2015年8月20日发布 2015年8月20日实施深圳市尚科通电子科技有限公司发布
深圳市尚科通电子科技有限公司 JK2511直流低电阻测试仪操作规程 Q/SSC006-2015 1.目的 规范使用接触电阻测试仪，使设备得到正常使用和维护。 2．范围 适用本厂接触电阻测试仪的使用与维护。 3. 职责 3.1品质部负责制订本规程; 3.2品质部检验员负责本规程的执行; 3.3品质部主管负责检查检验员的操作情况，对违反规程的不规范操作进行适当的处罚。 4．使用方法（不能对带电物件进行测试） 4.1仪器电源插头插入220V电源，打开电源开关预热20分钟后，才可进行测试使用，以保障测试结果的准确性； 4.2查阅被测产品的电阻值要求，再按其要求调动准确位置； 零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其他量程一般不必清零。测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触（两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。）并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。 4.3开机或使用过程出现死机或数据乱跳等不良现象。复位：先关机然后按住设 置键同时开机；
4.4夹具与试件接触要尽量减少接触电阻，保证被测电阻的准确性 4.5测试完毕后，应关闭电源开关，拔掉电源插头。 4.6测试数据记录：检测员，先在测试记录表上，登记被测样件的各相邻两针/孔 间，针/孔与壳体间的耐电压测试结果，再录入电脑中的测试报告表格中并打印。 待检测员签名后，再由品质部主管签名确认。 编制：审核：批准：
泄漏电流 测试仪操作规程
1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。2．范围：适用于质检部的质检人员 3．内容： 3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪） 3.1.1测量设备和待测仪器状态 测量设备：MS2621G-ⅠA医用泄漏电流测试仪 待测仪器状态：开机 3.1.2步骤 1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外 壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可 以选择，按“SET”则依次选中须设置各项。 通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000μA；时间为60s 2）对地漏电流测试方法如下图1所示： 图1 将S5、S10、S7弹出或按进进行所有可能的组合， 测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态 3）外壳漏电流测试如下图2所示
图2 将S5、S10、S7弹出或按进进行所有可能的组合， 测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态 测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。并用约0.5 N／cm2的力压在金属箔上。如有可能，移动金属箔以确定外壳漏电流的最大值。 要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。 当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。 4）患者漏电流测试如下图3所示 图3
电介质强度测试仪的操作规程
电介质强度测试仪的操作规程 一、适用范围适用于公司内电介质强度测试仪的使用。 二、环境条件： 1、工作环境温度：xx℃；相对湿度：＜80%RH。 2、储存环境温度：0-40℃；相对湿度：＜80%RH。 3、其它条件：工作及储存场所无阳光直射、无腐蚀性气体、灰尘少、无明显振动，温度变化率不大于5℃/h。 三、使用方法：1）此测试时是治疗机的不接电源的情况下测试，测试过程中会要高压，注意任意必须远离治疗机10CM以上的距离；2）A-a1：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的外壳的任意金属触点上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到1500V时停止旋钮调节（注意表上每个小刻度是250V），然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测试仪的电源；3）A-a2：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的塑料外壳上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到4000V 时停止旋钮调节，然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测
试仪的电源；4）B-a：将电介质强度测试仪的一根测试线接在电源接口的230V的任一根线上，测试线的另外一根测试线接在治疗机上的导光臂上，然后打开测试仪的电源开关，调节电压调节旋钮，观察刻度表上的电压值，调节到4000V时停止旋钮调节，然后测试1分钟并听和观察治疗机内是否有异常响声，无则合格。然后调节电压旋钮至0V并关闭电介质强度测试仪的电源；5）将检验结果填写在检验记录报告上。 四、注意事项：1、本仪器的电源输入插座应带有保护接地线。2、本仪器的电源输入插座应保持相线和中线（L、N）的正确接法。3、使用后填写仪器使用记录。
安全综合测试仪操作规程(最新版)
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 安全综合测试仪操作规程(最新 版)
安全综合测试仪操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1.安全性能综合测试仪及被测产品所使用的电源插座均应为完好无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 2.安全性能综合测试仪及被测产品所使用的电源插座均应为完好无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 3.测试过程中，严禁操作人员身体及仪器带电部位和被测负载壳体，谨防触电。 4.启动测试仪：按下面板电源开关，测试仪随即启动。延时5秒后，显示自检界面。 5.自检：确认接线盒上未连接待检设备后再按确认键，仪器自检。自检无误，自动进入主菜单。 6.选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减
接地电阻测试仪操作规程
接地电阻测试仪操作规程
接地电阻测试仪操作规范 文件编号版 本 受控状 况 编制 审 核 批准 日期：日期：日期：
接地电阻测试仪操作规程 1.0接地电阻测试仪的使用目的 规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。 2.0接地电阻测试仪器的使用范围 所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。 3.0相关权责 3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。 3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。 4.0接地电阻测试仪安全须知 需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。 5.0接地电阻测试仪安全使用须知及注意事项 5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。 5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。） 5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。 5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。 5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。 5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。 5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。 5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。 6.0测试前准备工作 6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。 6.0.2插上设备电源插头，将面板电源开关置于关闭状态。 6.0.3将被测试的产品依次分开，清晰划分“产品待检测区”和“产品已检 测区”。 6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。 7.0接地点测试仪操作流程
5.便携式漏电测试操作规程
上海人民电器开关厂集团有限公司 《便携式漏电测试仪与转换箱和电阻箱 （配合用于验证剩余电流动作特性）操作规程》 一、目的、适用范围 适用于漏电断路器的1P+N、2P、3P、3P+N、4P剩余电流动作特性试验。有两组电源输入：即380V 和220V电源。 二、操作方法 1、测试仪与转换箱和电阻箱按照图1接线，测试仪“内接”和“外接”开关打向“外接”位置。通 过0~300V调压器送上电源。 2、将转换箱电源插头插入三相四线电源。 3、打开测试仪辅助电源开关，电压开关处于空挡。 4、按照图2接上漏电断路器，合上电源开关。 三、测试漏电动作值和动作时间 （一）动作电流测量 1、根据漏电断路器额定剩余电流选择剩余电流选择开关于某一相应电流档位上； 2、将功能选择开关置于“电流”档； 3、将电阻箱上的“电流调节旋钮”逆时针旋转到起始位置； 4、合上漏电断路器，转动转换箱上测试极转换开关选择测试极，渐渐转动电阻箱上相应的电流调节 旋钮（调节其中一个即可），显示屏上电流数字逐渐上升，直至漏电断路器断开，此时的漏电电流值为漏电断路器的剩余电流动作值，应符合《出厂检验规范》规定要求； （二）动作时间测量 1、接着（一）动作电流测量后进行动作时间测量； 2、将“功能选择开关”置于“设定”位置； 3、调节相应的电流调节旋钮直至要求的电流值； 4、将“功能选择开关”置于“时间”位置； 5、将漏电断路器合上，然后自锁测量键，断路器即为施加动作时间测量，显示屏显示的时间为动作 时间应符合《出厂检验规范》规定要求。 6、漏电断路器处于断开状态，按下测量键并自锁，然后闭合断路器，随即断路器分断，显示屏即刻 显示出断路器闭合后的分断时间。 四、注意事项 1、在测量具有延时型漏电断路器时，应观察显示器读数变动情况，若读数从零开始计时到溢出，断 路器尚未断开，而计时到第二循环的某一个时间断开，则说明断路器的分断时间应为该数值加上2000毫秒。 2、测量时，按钮始终按下，直至漏电断路器动作为止，才能放手。 3、当“功能选择开关”在“设定”位置预调电流时，特别是电流较大时，预调电流时间不宜过长， 调节好后要立即将“功能选择开关”改置在“时间”位置上。因为所有的电位器、变阻器、电阻都是短时间工作制的。 4、测量完毕作好记录，关闭电源开关，清洁测试仪等测量器具。
