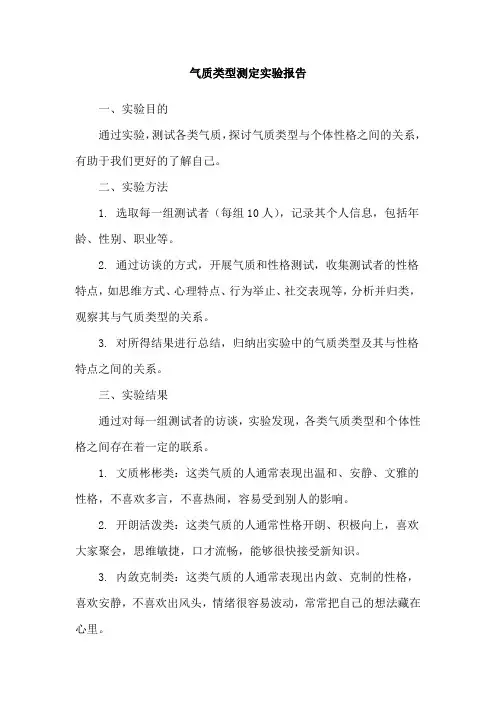

实验题目:气质测量

1、引言:

为了更加了解气质测验工具,在以后的学习中更充分的利用学习资源;

了解、分析自己的气质类型,从而得出自己有哪些有点和不足,从而对自己进行自我教育,克服自己的缺点,使自己变得更加优秀。

2、方法:

2.1被试:福建师范大学2010级心理学学生一名,男,21岁

2.2仪器和材料:采用由张拓基、陈会昌编制的气质量表进行测验

2.3程序:

1、仔细阅读上面提示的指导语。

2、认真回答各题目。

3、根据测验结果,以及测试上面提示的信息分析自己的气质特点。

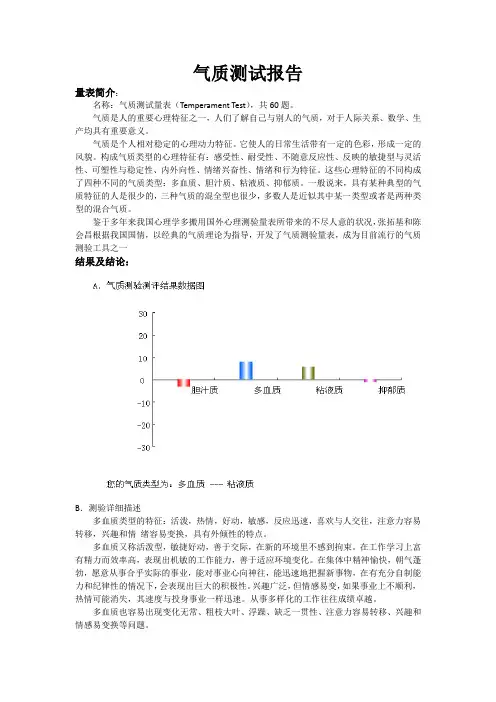

3、结果:

类型分数等级

胆汁质49 2

多血质45 2

粘液质58 3

抑郁质49 1

4、讨论:

4.1根据测验结果,自己的气质类型是典型的粘液质。比较安静平和,处理事情比较稳重,考虑问题比较全面;平时比较沉默,反应比较迟缓;情绪比较含蓄,喜怒从不轻易流露,给别人的感觉比较温和;能严格遵从既定的生活秩序和工作制度;富有实干精神,做事能够高度集中注意力,但有些固执己见,不够灵活;有很强的忍耐力,能持久地在艰苦的条件下工作。

其中,安静平和,沉默处事稳重,考虑问题全面,情绪含蓄,给别人的感觉温和,做事能高度集中注意力,有忍耐力,能在艰苦的条件下工作和自己比较符合。反应迟钝,不够灵活,能持久的工作以及能严格遵从既定的生活秩序则跟现实中比较不符合。

4.2分析出现种结果的原因:此次结果可能是被试一直以来的行为表现;也有可能代表被试最近一段时间以来心理情绪的反应,也许并不完全代表被试真正情况;或者是被试由于没有很好的理解题目意思而导致理解偏差从而出现这种结果,亦或是被试有意掩饰自己的真实情况,没有如实作答,因此结果在偏往被试预测的方向发展。

4.3、从此次试验来看:自己的优点有:处事稳重,考虑问题全面,情绪含蓄,给人以温和的感觉,有忍耐力能坚持在艰苦条件下工作。但同时也存在着一些缺

点,比如:反应缓慢,不够灵活,固执己见,平时比较沉默。对应优点,应该加以保留,缺点应及时改正。平时多参加体育锻炼,提高身体素质。应多和同学们沟通交流,多听取他人建议,提高自己的反应力以及办事能力,并且能够处理好与他人之间的关系。

5、参考文献:

彭聃龄主编:《普通心理学》,北京师范大学出版社,2004年版

实验一 水准仪的认识及使用

实验一水准仪的认识及使用 一、实验目的 (1)认识DS3微倾式水准仪的基本构造,各操作部件的名称和作用,并熟悉使用方法。 (2)掌握DS3水准仪的安置、瞄准和读数方法。 (3)了解自动安平水准仪的性能及使用方法。 (4)练习水准测量一测站的测量、记录和高差计算。 二、实验组织 (1)性质:基础性实验。 (2)时数:4学时。 (3)组织:4人1组。 三、实验设备 (1)每组借DS3 微倾式水准仪(或自动安平水准仪)l台、水准尺1对、尺垫2个,记录板1块。(2)自备:铅笔。 四、实验方法及步骤 1.微倾式水准仪的构造 (1)了解微倾式水准仪和自动安平水准仪的构造,掌握各螺旋和部件的名称、功能及操作方法;(2)注意比较微倾式和自动安平光学水准仪构造上的区别。 微倾式DS3水准仪水准尺自动安平水准仪 图1-1 光学水准仪及水准尺 2.水准仪的安置 (1)仪器架设在测站上打开脚架,按观测者的身高调节脚架腿的高度,使脚架架头大致水平,如果地面比较松软则应将脚架的三个脚尖踩实,使脚架稳定。然后将水准仪从箱中取出平稳地安放在脚架头上,一手握住仪器,一手立即用连接螺旋将仪器固连在脚架头上。 (2)粗略整平通过调节三个脚螺旋使圆水准器气泡居中,从而使仪器的竖轴大致铅垂。在整平过程中,气泡移动的方向与左手大拇指转动脚螺旋时的移动方向一致。如果地面较坚实,可先练习固定脚架两条腿,移动第三条腿使圆水准器气泡大致居中,然后再调节脚螺旋使圆水准器气泡居中。 3.水准尺上读数 (1)瞄准转动目镜调焦螺旋,使十字丝成像清晰;松开制动螺旋,转动仪器,用照门和准星瞄准水准尺,旋紧制动螺旋;转动微动螺旋,使水准尺位于视场中央;转动物镜调焦螺旋,消除视差,使目标清晰(体会视差现象,练习消除视差的方法)。 (2)精平(微倾式)转动微倾螺旋,使符合水准管气泡两端的半影像吻合(成圆弧状),即符合气泡严格居中(自动安平水准仪无此步骤)。

实验四 控制系统频率特性的测试(实验报告)

实验四 控制系统频率特性的测试 一. 实验目的 认识线性定常系统的频率特性,掌握用频率特性法测试被控过程模型的原理和方法,根据开环系统的对数频率特性,确定系统组成环节的参数。 二.实验装置 (1)微型计算机。 (2)自动控制实验教学系统软件。 三.实验原理及方法 (1)基本概念 一个稳定的线性定常系统,在正弦信号的作用下,输出稳态与输入信号关系如下: 幅频特性 相频特性 (2)实验方法 设有两个正弦信号: 若以)(t x ω为横轴,以)(y t ω为纵轴,而以t ω作为参变量,则随t ω的变化,)(t x ω和 )(y t ω所确定的点的轨迹,将在 x--y 平面上描绘出一条封闭的曲线(通常是一个椭圆)。这 就是所谓“李沙育图形”。 由李沙育图形可求出Xm ,Ym ,φ,

四.实验步骤 (1)根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。 (2)首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K (3)设置好各项参数后,开始仿真分析,首先做幅频测试,按所得的频率范围由低到高,及ω由小到大慢慢改变,特别是在转折频率处更应该多取几个点 五.数据处理 (一)第一种处理方法: (1)得表格如下: (2)作图如下: (二)第二种方法: 由实验模型即,由实验设置模型根据理论计算结果绘制bode图,绘制Bode图。

(三)误差分析 两图形的大体趋势一直,从而验证了理论的正确性。在拐点处有一定的差距,在某些点处也存在较大的误差。 分析: (1)在读取数据上存在较大的误差,而使得理论结果和实验结果之间存在。 (2)在数值应选取上太合适,而使得所画出的bode图形之间存在较大的差距。 (3)在实验计算相角和幅值方面本来就存在着近似,从而使得误差存在,而使得两个图形之间有差异 六.思考讨论 (1)是否可以用“李沙育”图形同时测量幅频特性和想频特性 答:可以。在实验过程中一个频率可同时记录2Xm,2Ym,2y0。 (2)讨论用“李沙育图形”测量频率特性的精度,即误差分析(说明误差的主要来源)答:用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的,但是在实验结果和理论的结果之间还是存在一定的差距,这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差,也可能是计算机精度方面的误差。 (3)对用频率特性测试系统数学模型方法的评测 答:用这种方法进行此次实验能够让我们更好地了解其过程,原理及方法。但本次实验的数据量很大,需要读取较多坐标,教学软件可以更智能一些,增加一些自动读取坐标的功能。 七.实验总结 通过本次实验,我加深了对线性定常系统的频率特性的认识,掌握了用频率特性法测试被控过程模型的原理和方法。使我把书本知识与实际操作联系起来,加深了对课程内容的理解。在处理数据时,需要进行一定量的计算,这要求我们要细心、耐心,作图时要注意不能用普通坐标系,而是半对数坐标系进行作图。

基本测量实验报告

基本测量(实验报告格式) 一、实验项目名称实验一:长度和 圆柱体体积的测量实验二:密度的 测量 二、实验目的实 验一目的: 1、掌握游标的原理,学会正确使用游标卡尺。 2、了解螺旋测微器的结构和原理,学会正确使用螺旋测 微器。 3、掌握不确定度和有效数字的概念,正确表达测量结果。实验二目的: 1、掌握物理天平的正确使用方法。 2、用流体静力称量法测定形状不规则的固体的密度。 3、掌握游标卡尺,螺旋测位器,物理天平的测量原理及正确使用方法 4、掌握不确定度和有效数字的概念,正确表达测量结果 5、学会直接测量量和间接测量量的不确定度的计算,正确表达测量结果

三、实验原理 实验一原理: 1、游标卡尺的使用原理 游标副尺上有n个分格,它和主尺上的(n-1)格分格的总长度相等,一般主尺上每一分格的长度为1mm,设游标上每一个分格的长度为x,则有nx=n-1,主尺上每一分格与游标上每一分格的差值为1-x= (mm)是游标卡尺的最小读数,即游标卡尺的分度值。若游标上有20个分格,则该游标卡尺的分度值为=0.05mm,这种游标卡尺称为20分游标卡尺;若游标上有50个分格,其分度值为=0.02mm,称这种游标卡尺为50分游标卡尺。 2、螺旋测微器的读数原理: 螺旋测微器是依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此,沿轴线方向移动的微小距离,就能用圆周上的读数表示出来。 3、当待测物体是一直径为 d、高度为 h 的圆柱体时, 物体的体积为:V=π 4 ? d2?h只要用游标卡尺测出高度 h,用螺旋测微器测出直径d,代

测量电压实验报告

测量电压实验报告 篇一:基于Labview的电压测量仿真实验报告 仿真实验一基于Labview的电压测量仿真实验 一、实验目的 1、了解电压测量原理; 2、通过该仿真实验熟悉虚拟仪器技术——LABVIEW的简单编程方法; 3、通过本次实验了解交流电压测量的各种基本概念。 二、实验仪器 微机一台、LABVIEW8.5软件三、实验原理 实验仿真程序如下(正弦波、三角波、锯齿波、方波(占空比30%、50%、60%): 四、实验内容及步骤 (1)自己编写LABVIEW仿真信号源实验程序,要求可以产生方波(占空比 可调)、正弦波、三角波、锯齿波等多种波形,而且要求各种波形的参数可调、可控。 (2)编写程序对各种波形的有效值、全波平均值、峰

值等进行测量,在全波平均值测量时要注意程序编写过程。同时记录各种关键的实验程序和实验波形并说明。 实验所得波形如下:(正弦波、三角波、锯齿波、方波(占空比30%、50%、60%): 正弦波: 三角波: 锯齿波: 方波(占空比30%): 方波(占空比50%): 方波(占空比60%): (3)对各种波形的电压进行测量,并列表记录。如下表: 五、实验小结 由各波形不同参数列表可知,电压量值可以用峰值、有效值和平均值表征。被测电压是非正弦波的,必须根据电压表读数和电压表所采用的检波方法进行必要地波形换算,才能得到有关参数。 篇二:万用表测交流电压实验报告1

万用表测交流电压实验报告 篇三:STM32 ADC电压测试实验报告 STM32 ADC电压测试实验报告 一、实验目的 1.了解STM32的基本工作原理 2. 通过实践来加深对ARM芯片级程序开发的理解 3.利用STM32的ADC1通道0来采样外部电压值值,并在TFTLCD模块上显示出来 二、实验原理 STM32拥有1~3个ADC,这些ADC可以独立使用,也可以使用双重模式(提高采样率)。STM32的ADC是12位逐次逼近型的模拟数字转换器。它有18个通道,可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中 接下来,我们介绍一下执行规则通道的单次转换,需要用到的ADC寄存器。第一个要介绍的是ADC控制寄存器(ADC_CR1和ADC_CR2)。ADC_CR1的各位描述如下: ADC_CR1的SCAN位,该位用于设置扫描模式,由软件

工程水准测量实验报告簿.doc

工程水准测量 ( 实验报告簿 )

工程测量实验报告写法 以水准测量为准 一、实习目的: 二、实习设备: 三、实习内容: 四、实习步骤: 1.水准测量: (1)水准测量原理: 水准测量是利用水准仪提供的水平视线,借助于带有分划的水准尺,直接测定地面上两点间的高差, 然后根据已知点高程和测得的高差,推算出未知点高程。 设水准测量的进行方向为从 A 至 B, A 称为后视点, a 为后视读数; B 称为前视点, b 称为前视读数。如果已知A 点的高程 HA ,则 B 点的高程为: HB=HA+hab HA+a=HB+b HA=HB+a-b B 点的高程也可以通过水准仪的视线高程Hi 来计算,即 Hi=HA+a HB=Hi - b (2 )水准测量的外业施测: 1 )水准点:用水准测量方法测定高程的点。 2)当预测高程的水准点与已知水准点相距较远或高差太大时,两点之间安置一次仪器九无法测出其高差。这时需要连续多次设站,进行复合水准测量。每测站高差之和即可得预测水准点到已知水准点的高差,从 而可得其高程。

3)水准测量的检核 计算检核:闭合导线的高差和等于个转点之间高差之和,又等于后视读数之和减去前视读数之和,因 此利用该式可进行计算正确性的检核。 测站检核:对每一测站上的每一读数,进行检核,用变更仪器法进行检核。变更仪器法要求变更的高 度应该大于10cm ,两次高差之差不应超过规定的容许值,即6mm 。 闭合水准路线的成果检测:理论上各测段高差之和应等于零,实际上上不会,存在高差闭合差,其不 应该大于你容许值,即,若高差闭合差超出此范围,表明成果中有错误存在,则要重返工作。 4)水准测量的内业计算: 检查水准测量手簿;填写已知和观测数据;计算高差闭合差及其限差;最终结果见附表。 五、实验表格: 实验报告 程名称:工程量目:普通水准量( 2)成???? 指教????? ??? ..院(直属系)??? .. 学生??? . 学号 ???? .. ..........年?.月?..日 普通水准测量手薄 点后前高差改正后高点站号数数(米)高差程号(米)(+-((米) 米)米)

控制测量实验报告

控制测量实习报告 姓名:邸凯 院系:资源工程学院 专业:测绘工程一班 学号:2011092549 实习地点:厦门海沧区 指导教师:高鹏 2014年12月

控制测量实习报告 2011092549 11资源测绘(1)班邸凯 一.实习单位:福建省地质测绘院厦门分院 二.实习项目:中共厦门市委党校迁建工程 三.项目概况:本项目位于厦门市海沧区天竺山西路,起算控制点引用厦门市测绘与基础地理信息中心提供的2006年布设的I级导线点,经检测其精度满足规范要求,可作为本项目起算控制点;坐标系为92厦门坐标系,高程系为1985国家高程基准。 四.实习时间:2014年12月 五.实习地点:厦门市海沧区天竺山西路71号 六.小组成员:苏景坤周三平廖旭辉邸凯王志斌七.技术指导:苏景坤 八.实习目的: 1.通过实习,熟悉并掌握控制网的布设方法及三、四等控制测量的作业程序及施测方法。 2.对野外观测成果的整理、检查和计算。掌握用测量平差理论处理控制测量成果的基本技能。 九.实习设备: 全站型电子速测仪,DS3型微倾式水准仪,塔尺,三脚架,盘尺,半圆仪,测钎,直尺等。

十.实习内容: 1. 平面控制网的建立。 2. 高程控制网的建立。 3. 控制网平差与精度计算。 十一.实习步骤: 1.高程控制网 1.1布设 1.1.1根据提供的高级控制点资料,到测区实地现场勘察。了解高级控制点标志的完好情况,核对地形图的准确性,初步考虑导线的布设形式。 1.1.2在本测区范围内,综合考虑测区内高级控制点的数量、分布及地形条件等情况,根据技术要求,确定导线布设形式及点的位置,用铅笔标于图上并编号。绘制出注有高级控制点和导线点点位的导线设计略图. 1.2四等水准测量: 1.1使用DS3水准仪水准测量: 1.1.1观测 (1)根据设计好的导线路线,结合实地情况布设水准路线,采用四等水准测量观测程序进行,使用双面尺法观测。 (2)在进行观测时,将仪器大致架设在两尺的中点处,每次中丝读数之前,按一下水准仪上的自动安平按钮,读出中丝和视距丝(上丝、下丝)读数。

基本测量实验报告

基本测量(实验报告格式)、实验项目名称实验一:长度和圆柱体体积的测量实验二:密度的测量 二、实验目的实 验一目的: 1、掌握游标的原理,学会正确使用游标卡尺。 2、了解螺旋测微器的结构和原理,学会正确使用螺旋测微器。 3 、掌握不确定度和有效数字的概念,正确表达测量结果。 实验二目的: 1、掌握物理天平的正确使用方法。 2、用流体静力称量法测定形状不规则的固体的密度。 3、掌握游标卡尺,螺旋测位器,物理天平的测量原理及正确使用方法 4、掌握不确定度和有效数字的概念,正确表达测量结果 5、学会直接测量量和间接测量量的不确定度的计算,正 确表达测量结果 三、实验原理 实验一原理:

1、游标卡尺的使用原理 游标副尺上有n个分格,它和主尺上的(n-1)格分格的总长度相等,一般主尺上每一分格的长度为1mm,设游标上每一个分格的长度为x,则有nx=n-1,主尺上每一分格与游标上每一分格的差值为1-x= (mm)是游标卡尺的最小读数,即游 标卡尺的分度值。若游标上有20个分格,则该游标卡尺的 分度值为=0.05mm,这种游标卡尺称为20分游标卡尺;若游标上有50个分格,其分度值为=0.02mm,称这种游标卡尺为50分游标卡尺。 2、螺旋测微器的读数原理: 螺旋测微器是依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此,沿轴线方向移动的微小距离,就能用圆周上的读数表示出来。 3、当待测物体是一直径为d、高度为h的圆柱体时, V =兀* * h 物体的体积为:一4 d2只要用游标卡尺测出高度 h,用螺旋测微器测出直径d,代 入上式即可

实验一--水准测量实验报告

实验一水准测量实验报告 一、目的与要求 1.了解DS 3型水准仪的基本构造,认清其主要部件的名称,性能和作用。 2.练习水准仪的正确安置、瞄准和读数。 3.掌握普通水准测量的施测、记录、计算、闭合差调整及高程计算的方法。 二、计划与设备 1.实验时数安排为2学时。 2.实验小组由8人组成:4人操作,2人记簿,2人扶尺。 2. 实验设备:DS 水准仪1台,双面水准尺2根,尺垫2个,记录纸2张, 3 三角架1个;铅笔1根。 三、水准测量原理 水准仪器组合: 1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架

四、方法与步骤 (一)水准仪的认识与使用 1.安置仪器: 先将三脚架张开,使其高度适当,架头大致水平,并将架腿踩实,再开箱取出仪器,将其固连在三脚架上。 2.认识仪器: 指出仪器各部件的名称和位置,了解其作用并熟悉其使用方法。同时弄清水准尺的分划注记。 3.粗略整平: 双手食指和拇指各拧一只脚螺旋,同时对向(或反向)转动,使圆水准器气泡向中间移动;再拧另一只脚螺旋,使气泡移至圆水准器居中位置。若一次不能居中,可反复进行。(练习并体会脚螺旋转动方向与圆水准器气泡移动方向的关系。) 4.水准仪的操作:

瞄准——转动目镜调焦螺旋,使十字丝清晰,松开制动螺旋,转动仪器,用照门和准星瞄准水准尺,拧紧制动螺旋,转动微动螺旋,使水准尺位于视场中央,转动物镜调焦螺旋,消除视差使目标清晰(体会视差现象,练习消除视差的方法)。 精平——转动微倾螺旋,使符合水准管气泡两端的半影像吻合(成圆弧状),即符合气泡严格居中。 读数——从望远镜中观察十字丝横丝在水准尺上的分划位置,读取四位数字,即直读出米、分米、厘米的数值,估读毫米的数值。5.观测练习: 在仪器两侧各立一根水准尺,分别进行观测(瞄准,精平,读数),记录并计算高差。不动水准尺,改变仪器高度,同法观测。或不动仪器,改变两立尺点位置同法观测。检查是否超限。 (二)普通水准测量 1.选定一条闭合水准路线,其长度以安置4~6个测站为宜。确定起始点及水准路线的前进方向。 2.在起始点和第一个待定点分别立水准尺,在距该两点大致等距离处安置仪器,分别观测黑面水准尺,得到后视读数a黑和前视读数b黑; 然后再观测前视水准尺红面,得到读数b红,旋转水准仪瞄准后视水准尺红面,得到读数a红;检查所测数据是否超限,如超限重测,不超限 则计算平均高差h 1,然后进行下一站观测,依次推进测出h、h 3 、 h 4 …。 3.根据巳知点高程及各测站的观测高差,计算水准路线的高差闭合差,并检查是否超限。对闭合差进行配赋,推算各待定点的高程。 五、注意事项 1.测量前,水准仪要进行检验与校正。

平面控制测量实验报告样本(通用版)

平面控制测量实验报告样本(通用版) Sample of plane control survey experiment report (general ver sion) 汇报人:JinTai College

平面控制测量实验报告样本(通用版) 前言:报告是按照上级部署或工作计划,每完成一项任务,一般都要向上级写报告,反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想等,以取得上级领导部门的指导。本文档根据申请报告内容要求展开说明,具有实践指导意义,便于学习和使用,本文档下载后内容可按需编辑修改及打印。 一、前言 1、课程设计实验目的 (1)初步学会根据测区情况,确定导线形式及选择数量合理的图根点,掌握图根控制测量的外业和内业工作。 (2)掌握坐标格网的绘制和图根点的展会及地形测量方法,学会地形图的整饰和清绘。 2、实验设计任务及要求 每组完成指导教师指定测区范围的1:500比例尺地形图,包括图根控制测量的外业和内业、坐标格网的绘制、图根点的展绘、碎部测量、地形图的整饰和清绘等。 3、实验仪器及工具

全站仪一台,百米绳,塔尺一根,三脚架一个,菱境一个,油漆适量、木桩若干,记录表若干、记录板一块《城市测量规范》一本。 自备:计算器、铅笔、小刀、橡皮、毛笔、大头针、小钉、小夹子若干个、绘图纸、水笔等。 二、课程设计要求 (1)图根控制点的要求 平面控制测量每一个小组在测区范围内选定6~8个控制点,按图根导线的精度要求进行施测。图根导线的技术要求如下表: 图根导线的技术指标 高程控制测量用普通水准测量方法测定各图根点的高程,根据已知高程点(水准点)及地形条件拟定出所采用的水准路线,高差闭合差应不超过±12n 毫米。 (2)碎部测量 施测碎部点可采用极坐标法,支距法或方向交会法,在街坊内部设站困难时,也可采用几何作图等综合方法进行。地物点、地形点视距和测距最大长度应符合下表的规定

测量学实验报告范本

测量学实验报告 Record the situati on and less ons lear ned, find out the exist ing p roblems and form future coun termeasures. 名: 位: 间:

编号:FS-DY-20114 测量学实验报告 i说明:本报告资料适用于记录基本情况、过程中取得的经验教训、发现存在的问题 I I i以及形成今后的应对措施。文档可直接下载或修改,使用时请详细阅读内容。 I ! ____________________________________________________________________________ 测量学实验报告 测量学(又名测地学)涉及人类生存空间,及通过把空 间区域列入统计(列入卡片索引),测设定线和监控来对此进行测定。它的任务从地形和地球万有引力场确定到卫土地测量学(不动产土地),土地财产证明,土地空间新规定和城市发展。 、实验目的;由于测量学是一门实践性很强的学科,而 测量实验对培养学生思维和动手能力、掌握具体工作程序和内容起着相当重要的作用。实习目的与要求是熟练掌握常用测量仪器(水准仪、经纬仪)的使用,认识并了解现代测量仪器的用途与功能。在该实验中要注意使每个学生都能参加各项工作的练习,注意培养学生独立工作的能力,加强劳动观点、集体主义和爱护仪器的教育,使学生得到比较全面的锻炼和提高.

测量实习是测量学理论教学和实验教学之后的一门独 立的实践性教学课程,目的在于: 1、进一步巩固和加深测量基本理论和技术方法的理解 和掌握,并使之系统化、整体化; 2、通过实习的全过程,提高使用测绘仪器的操作能力、 测量计算能力.掌握测量基本技术工作的原则和步骤; 3.在各个实践性环节培养应用测量基本理论综合分析问 题和解决问题的能力,训练严谨的科学态度和工作作风。 、实验内容 步骤简要:1)拟定施测路线。选一已知水准点作为高程 起始点,记为a,选择有一定长度、一定高差的路线作为施 测路线。然后开始施测第一站。以已知高程点a作后视,在其上立尺,在施测路线的前进方向上选择适当位置为第一个立尺点(转点1)作为前视点,在转点1处放置尺垫,立尺 (前视尺)。将水准仪安置在前后视距大致相等的位置(常用 步测),读数a1,记录;再转动望远镜瞄前尺读数b1,并记2)计算高差。h1=后视读数一前视读数=a1-b1,将结果记

水准测量实验报告

实训一自动安平水准仪得认识与使用 一、实验目得 熟悉自动安平水准仪得基本构造,初步掌握自动安平水准仪得使用方法。 二、实验内容 1、熟悉DS3型自动安平水准仪得基本构造,了解其主要部件得名称、作用与使用方法。 2、练习自动安平水准仪得安置、瞄准与读数。 3、测量地面上两点间得高差。 三、仪器与工具 DS3型自动安平水准仪1台,水准尺2根,自备计算器、铅笔、小刀、记录板。 四、方法与步骤 1、安置仪器 将三脚架张开,使其高度适当,架头大致水平,并将脚尖踩入土中。再开箱取出仪器,将其固连在三脚架上、 2、认识仪器 指出仪器各部件得名称,了解其作用并熟悉其使用方法,同时弄清水准尺得分划与注记,掌握读尺方法、 3、粗略整平 粗略整平就就是旋转脚螺旋使圆水准器气泡居中,从而使仪器大致水平。先用双手同时向内(或向外)转动一对脚旋钮,使圆水准器气泡移动到中间,再转动另一只脚旋钮使圆气泡居中,通常需反复进行。注意气泡移动得方向与左手拇指或右手食指运动得方向一致。 4、瞄准水准尺与读数 (1)瞄准 转动目镜调焦螺旋进行对光,使十字丝分划清晰;然后竖立水准尺于某地面点上,松开自动安平水准仪制动螺旋,转动望远镜,用准星与照门粗略瞄准水准尺,旋紧制动螺旋;转动物镜调焦螺旋,使瞧清水准尺影像;再转动水平微动螺旋,使十字丝纵丝靠近水准尺一侧;若存在视差,则应仔细进行目镜调焦与物镜调焦予以消除、 (2)读数 用中丝在水准尺上读取4位读数,即m,dm,cm及mm位。读数时应先估出mm数,然后按m,dm,cm及m m,一次读出4位数、 5、测定地面两点间得高差。 (1)在地面选定A、B两个较坚固得点作后视点与前视点,分别立尺。 (2)在A、B两点之间安置自动安平水准仪,使仪器至A、B两点得距离大致相等。 (3)每人独立安置仪器、粗平、照准后视点A点上得水准尺后读数,此为后视读数,并记入附表中测点A一行得后视读数栏下;再照准前视点B点上得水准尺,读取前视读数,并记入附表中测点B一行得前视读数栏下、

水准测量实验报告

水准测量实验报告 一、绪言 水准测量是用水准仪和水准尺测定地面上两点间高差的方法。在地面两点间安置水准仪,观测竖立在两点上的水准标尺,按尺上读数推算两点间的高差。通常由水准原点或任一已知高程点出发,沿选定的水准路线逐站测定各点的高程。由于不同高程的水准面不平行,沿不同路线测得的两点间高差将有差异,所以在整理国家水准测量成果时,须按所采用的正常高系统加以必要的改正,以求得正确的高程,如图1,图2所示。 图1 水准测量原理示意图 我国国家水准测量依精度不同分为一、二、三、四等。一、二等水准测量称为“精密水准测量”,是国家高程控制的全面基础,可为研究地壳形变等提供数据。三、四等水准测量直接为地形测图和各种工程建设提供所必需的高程控制。

图2 水准测量转点示意图 二、实习目的 1、通过对同济大学四平路校区高程的施测,掌握二等精密水准测量的观测和记录,熟悉使用电子水准仪进行二等水准的测量,并将所学知识得到一次实际应用。 2、熟悉精密水准测量的作业组织和一般作业规程。 三、水准测量实习过程 3.1 小组成员及作业步骤 小组成员: 作业步骤:精密水准观测组由5人组成,具体分工是:观测一人,记录一人,扶持两人,量距一人。 3.2水准仪的使用 水准仪的使用包括仪器的安置、粗略整平、瞄准水准尺、精平和读数等操作步骤。我们实验所用的仪器主要就是电子水准仪SDL30,其他操作同普通的水准仪。 SDL30 的等级水准测量功能用于国家一、二、三、四等水准测量。测量作业中的测站观测程序及其限差检核符合国家一、二水准测量规范(GB/T

3.3 水准测量的实施 在我们的测量中,首先每个组建立一个包含有四个已知控制点的控制网,每组选定网的一条边与周边的一组的水准网确保有两个已知控制点重合,分别测出公共边两点间高差,最后统一进行高差计算和误差分配,以作为检验与统一到一个公共的水准网中。我们选择211控制点作为自己的符合起止点,从该点出发,沿着教学南楼,途径图书馆正门,到图书馆后的控制点103,再转到瑞安楼前面的317点,最后符合至211控制点。 3.3.1 已知点数据及测区平面图 (1) 其中,211 208和211号点为与南边测区的公共点。 (2)、测区平面图,如下图1黑色线条所包含的区域即为本组测区。

控制测量实训心得体会文章

控制测量实训心得体会文章 控制测量:在测区内,按测量任务所要求的精度,测定一系列控制点的平面位置和高程,建立起测量控制网,作为各种测量的基础,这种测量工作称为控制测量。下面是带来的控制测量实训心得体会,仅供参考。 控制测量实训心得篇一 一.实习目的 熟练掌握四等水准测量的观测方法及记录方式。练习使用用于二等水准测量的电子精密水准仪的操作方法及其电脑软件的解算方法、光学精密水准仪的的操作方法及其解算方法。掌握导线测量的测量步骤、仪器使用的方法。熟练掌握四等水准测量、二等水准测量及导线测量的操作方法并能够对测量工作有总体的认识,对城市测量规范有基本的了解。 1.1实习安排 小组成员:周涛、李佳、姜日山、李宁、李宏达 20XX-09-13~20xx-09-25:四等水准测量,根据已知水准点的高程,测量其他水准点的高程; 20XX-09-26~20xx-10-09:二等水准测量,根据已知水准点的高程,测量其他水准点的高程; 20XX-10-10~20xx-10-16:四等导线测量通过测角和量距,求出各导线点的坐标; 20XX-10-17~20xx-10-23:GPS测量

1.2实习任务 在八周实习期间完成,小组成员每人用DS3水准仪完成一次四等水准测量,与第一小组用徕卡DNA03和光学水准仪共同完成一次二等水准测量,用拓普康全站仪完成导线测量,在实习结束后提交实习报告。实习过程中所有程序步骤都要严格按照城市测量规范的要求进行测量。 1.3测区概况: 测区本溪市石桥子经济开发区测区内大部分为丘陵,公路,测区开阔高建筑少,选点都在路边或高地,方便测量通视条件好。点位远离大功率无线电发射源(GPS测量做准备),远离高压输电线和微波无线电传送通道,其距离不得小于50m。同时点位设在交通便利,有利于其他观测手段扩展与联测的地方,地面基础稳固,便于点的保存,测量路线为学校北门出去沿香槐路西走,到中央大街经过红旗村,再沿着沈本产业大道直到学校东门,到北门所形成的闭合环。路线总长五公里左右,路面平整,车流量较大,其中中央大街到产业大道一段路为窄土道,有坡度较大部分,总体来说测区测量条件较好。 二.实习内容 2.1四等水准测量 测量任务:是在两周内完成五组测量数据,即小组内每人一组测量结果。实习地点即是整个测区范围内。 测量要求:(1)进一步熟练水准仪的操作,掌握用双面水准尺进行四等水准测量的观测、记录与计算方法。(2)熟悉四等水准测量的主要

四等水准测量实验报告

四等水准测量实验报告 水准测量的等级是根据国家水准网来定的。国家水准网布设成一等、二等、三等、四等4个等级。其布设原则采用从高级到低级,从整体到局部,分级布置,逐级加密的原则,等级划分是根据环线周长、附和路线长、偶然中误差、全中误差来分的。一、二等水准测量称为“精密水准测量”,是国家高程控制的全面基础,可为研究地壳形变等提供数据。三、四等水准测量直接为地形测图和各种工程建设提供所必需的高程控制。水准测量【leveling survey】指的是测定各点高程的作业。

一.目的与要求 1.掌握四等水准测量的测量观测程序和具体施测方法 2.熟悉四等水准测量的主要技术要求和检测方法 3.掌握四等水准测量的数据处理方法 二.实验过程 1.在确定为闭合水准测量及测量技术要求以后,我们组在学校内确定了一个可以测量的范围. 2.范围大致确定好了以后,我们进行了水准点位置的确定,以迈大步的形式确定距离,并且依次对转点进行了确定,总共设置了3个转点.

3.站点确定好了以后,我们进行了人员的分工,一位同学负责水准仪的拿取,粗平;两位同学负责瞄准,精平,和读数;一位同学负责记录数据;一位同学负责同步误差计算;其他四位同学负责水准尺的正确摆放. 4.每测好一个站点的数据我们都会用双面法检核,满足容许值再进行下一个站点的测量(前尺不动,后尺成前尺). 三.四等水准测量技术要求 四标准视线 长度(m) 前后视距 差(m) 前后视距累 计差(m) 黑红面视距 差mm 黑红面高 差之差mm 等100 5.0 10.0 3.0 5.0 四.实验结果 所有数据符合各种限差要求,且仪器设备完整 四等水准测量记录表 日期:2014年10月8日天气:晴仪器型号:DS3水准仪组号:D 观测者:叶基霖,沈黎达记录者:汤维 司尺者:方圳燕,陈曼,周晴,吴芳芳,王舒函,陈炯 测站编号点号 后尺 上丝 前尺 上丝 方向及 尺号 水准尺读数(m) K﹢黑﹣红 平均高差 (m) 备注下丝下丝 后视距前视距 黑面红面 视距差 d(m) ∑d(m) A-B 0892 1706 后视0866 5653 0000 已知起始水准 点高程 =87.765m K为尺长数: K1 =4.787m K2 =4.687m 0839 1636 前视1671 6358 0100 5679 6393 高差-0805 -0705 4687 -0.805 5627 6323 B-C 1360 0740 后视K11336 6024 0099 1311 0675 前视K20708 5495 0000 6048 5527 后-前0628 0529 4886 0.6285 5999 5462 C-D 1017 0963 后视K20989 5779 -0003 0961 0881 前视K10922 5610 0099 5806 5650 后-前0067 0169 4685 0.068 5751 5569 D-A 1384 1279 后视K11351 6039 0099

温度测量控制系统的设计与制作实验报告(汇编)

北京电子科技学院 课程设计报告 ( 2010 – 2011年度第一学期) 名称:模拟电子技术课程设计 题目:温度测量控制系统的设计与制作 学号: 学生姓名: 指导教师: 成绩: 日期:2010年11月17日

目录 一、电子技术课程设计的目的与要求 (3) 二、课程设计名称及设计要求 (3) 三、总体设计思想 (3) 四、系统框图及简要说明 (4) 五、单元电路设计(原理、芯片、参数计算等) (4) 六、总体电路 (5) 七、仿真结果 (8) 八、实测结果分析 (9) 九、心得体会 (9) 附录I:元器件清单 (11) 附录II:multisim仿真图 (11) 附录III:参考文献 (11)

一、电子技术课程设计的目的与要求 (一)电子技术课程设计的目的 课程设计作为模拟电子技术课程的重要组成部分,目的是使学生进一步理解课程内容,基本掌握电子系统设计和调试的方法,增加集成电路应用知识,培养学生实际动手能力以及分析、解决问题的能力。 按照本专业培养方案要求,在学完专业基础课模拟电子技术课程后,应进行课程设计,其目的是使学生更好地巩固和加深对基础知识的理解,学会设计小型电子系统的方法,独立完成系统设计及调试,增强学生理论联系实际的能力,提高学生电路分析和设计能力。通过实践教学引导学生在理论指导下有所创新,为专业课的学习和日后工程实践奠定基础。 (二)电子技术课程设计的要求 1.教学基本要求 要求学生独立完成选题设计,掌握数字系统设计方法;完成系统的组装及调试工作;在课程设计中要注重培养工程质量意识,按要求写出课程设计报告。 教师应事先准备好课程设计任务书、指导学生查阅有关资料,安排适当的时间进行答疑,帮助学生解决课程设计过程中的问题。 2.能力培养要求 (1)通过查阅手册和有关文献资料培养学生独立分析和解决实际问题的能力。 (2)通过实际电路方案的分析比较、设计计算、元件选取、安装调试等环节,掌握简单实用电路的分析方法和工程设计方法。 (3)掌握常用仪器设备的使用方法,学会简单的实验调试,提高动手能力。 (4)综合应用课程中学到的理论知识去独立完成一个设计任务。 (5)培养严肃认真的工作作风和严谨的科学态度。 二、课程设计名称及设计要求 (一)课程设计名称 设计题目:温度测量控制系统的设计与制作 (二)课程设计要求 1、设计任务 要求设计制作一个可以测量温度的测量控制系统,测量温度范围:室温0~50℃,测量精度±1℃。 2、技术指标及要求: (1)当温度在室温0℃~50℃之间变化时,系统输出端1相应在0~5V之间变化。 (2)当输出端1电压大于3V时,输出端2为低电平;当输出端1小于2V时,输出端2为高电平。 输出端1电压小于3V并大于2V时,输出端2保持不变。 三、总体设计思想 使用温度传感器完成系统设计中将实现温度信号转化为电压信号这一要求,该器件具有良好的线性和互换性,测量精度高,并具有消除电源波动的特性。因此,我们可以利用它的这些特性,实现从温度到电流的转化;但是,又考虑到温度传感器应用在电路中后,相当于电流源的作用,产生的是电流信号,所以,应用一个接地电阻使电流信号在传输过程中转化为电压信号。接下来应该是对产生电压信号的传输与调整,这里要用到电压跟随器、加减运算电路,这些电路的实现都离不开集成运放对信号进行运算以及电位器对电压调节,所以选用了集成运放LM324和电位器;最后为实现技术指标(当输出端1电压大于3V时,输出端2为低电平;当输出端1小于2V时,输出端2为高电平。输出端1电压小于3V并大于2V时,输出端2保持不变。)中的要求,选用了555定时器LM555CM。 通过以上分析,电路的总体设计思想就明确了,即我们使用温度传感器AD590将温度转化成电压信号,然后通过一系列的集成运放电路,使表示温度的电压放大,从而线性地落在0~5V这个区间里。最后通过一个555设计的电路实现当输出电压在2与3V这两点上实现输出高低电平的变化。

测量学实验报告

测量学C实验 指导书 班级: 学号: 组别: 姓名:

实验须知 实验是配合课堂教学的一个重要教学环节,同时也是培养学生掌握实验的基本技能和进行基本训练的一个主要手段,为了保证实验的顺利进行,必须注意下列事项: 1、实验之前,希望同学们要预习实验指导书,了解本次实验的目的,原理和要求: 2、严格按操作步骤认真操作,实验报告要客观、详细记录实验步骤,实验成果等。 3、爱护实验仪器,非本次实验用的仪器或虽是本次实验所用的仪器,但在老师没有讲解之前都不得随便乱动,以免损坏仪器; 4、实验中不慎损坏仪器或丢失仪器中的附件,均应主动地告诉老师,按照有关规定处理;

目录 实验一水准仪的使用 (1) 实验二经纬仪的使用 (5) 实验三碎部测量 (12)

实验一水准仪的使用 (1)水准仪的使用 一、目的 1、了解DS3级水准仪的构造及各部分的名称和作用 2、掌握水准仪使用的基本操作 3、练习水准尺读数 二、要求 实验学时安排为2学时,每人安置2~3次水准仪,读尺4~5次。 三、仪器及工具 每组:水准仪一台、水准尺一把、记录板一块。 四、预习容 水准测量的仪器及工具,水准仪的使用 五、实验步骤 1、安置水准仪:测量仪器所安置的地点称为测站。打开三脚架,使其高度适中,架头大致水平,牢固地架设在地面上。然后打开仪器箱(记清仪器各部件位置,以便装箱时按原来位置放置),双手握基座取出仪器,放在三脚架上,用连接螺旋将水准仪固连在三脚架上。用手推一下仪器,检查仪器是否真正连接牢固。 2、熟悉仪器:认识水准仪构造及各部分的名称、作用。 3、粗略整平: (1)置圆气泡于两脚螺旋之间(或于一脚螺旋上方),转动这两个脚螺旋使圆气泡在这两脚螺旋方向居中(气泡移动方向与左手大姆指旋转方向一致)。 (2)转动第三个脚螺旋使圆气泡居中,反复练习几次。 4、瞄准对光: (1)将望远镜对向明亮的背景(白墙或白纸),转动目镜对光螺旋使十字丝看得非常清晰。 (2)松开制动螺旋,用镜筒上的准星瞄准水准尺(立水准尺在离水准仪约30米处),拧紧制动螺旋。 (3)转动物镜对光螺旋,使水准尺的像十分清晰,然后眼睛在目镜上下作微小移动,观察水准尺与十字丝面是否有相对移动。若有,则存在视差,为此,可反复调节对光螺旋,直到视差消除为止。 (4)旋转微动螺旋,使水准尺的象靠近十字丝的纵丝。

控制测量实验报告

一、实验目的与要求: 掌握水准仪的安置、整平、瞄准与读数和测定地面两点间的高差; 掌握全站仪对中、整平、瞄准与读数等基本操作要领; 掌握小地区碎部测量布点方式; 掌握测绘学的水准测量和导线测量的一般方法; 二、实验任务: 控制点高程测量;导线测量;水准、闭合导线内业计算; 学校莳英园水准闭合路线的测量,并根据其中一个已知高程的水准点推算出其它水准点的高程。每小组完成一个指定区域的导线测量(包括高程)。完成提交一份水准测量的成果表、一份水准测量的原始记录数据的电子表格、一份导线测量的布点图、一份导线测量的原始测量数据的记录表格。 三、实验内容: 1. 对莳英园的18个控制点采用闭合路线进行等外水准测量,并且闭合路线每条线路,及相应的内业处理 2.在莳英园为中心,包括9,10,11,12号楼,北门,西北门,草坪、亭台进碎步点的布设和将布设的碎步点采用导线测量的方式测量其坐标和高程,及相应的内业处理。 四、实验设备:水准仪,水准尺,三脚架,全站仪,棱镜,对中杆,卷尺,图纸等。, 五、技术设计: 1.水准测量:根据已知水准点的高程,测量其他水准点的高程. 使用水准仪和水准尺,在所选择的闭合回路上有若干个控制点(索要测出高程的点)。闭合回路上,每两个控制点之间为一测段,站与站间距离应适中,按照国家水准测量技术要求进行施测。 2.导线测量:通过测角和量距,求出各导线点的坐标 导线从一已知控制点出发,经过17个点,又回到起始点上,形成一闭合多边形,成为闭合导线。由于测量了多边形的各内角及边长,闭合导线也具有检核作用。 a角度检核条件:多边形各内角的观测值之和与其理论值之差,应满足限差要求,其中n为多边形角个数。 b坐标增量检核条件:上述理论值应为零,可实际上一般不等于零,但也应该满足限差要求。 c导线测量的外业工作:踏勘选点及建立标志,测角,量边等。 d导线测量内业计算:导线测量内业计算的目的就是计算各导线点的平面坐标x、y。计算之前,应先全面检查导线测量外业记录、数据是否齐全,有无记错算错,成果是否符合精度要求,计算数据是否准确 3. 碎步测量:根据控制点,测定碎部点的平面位置和高程; 4. 绘图。

实验报告基本测量

实验题目: 基本测量 1、实验目的 (1)掌握游标卡尺的读数原理和使用方法,学会测量不同物体的长度。 (2)掌握千分尺(螺旋测微器)和物理天平的使用方法。 (3)测量规则固体密度。 (4)测量不规则固体密度。 (5)学会正确记录和处理实验数据,掌握有效数字记录、运算和不确定度估算。 2、实验仪器(在实验时注意记录各实验仪器的型号规格 游标卡尺(量程:125mm ,分度值:0.02mm ,零点读数:0.00m m)、螺旋测微计(量程:25mm ,分度值:0.01mm ,零点读数:-0.005)、物理天平(量程:500g ,感量:0.05g )、温度计(量程:100℃,分度值:1℃)。 3、实验原理 1、固体体积的测量 圆套内空部分体积V 空=πd 2 内H /4 圆筒材料的体积V =圆筒壁的体积= H )d D (4 22 ?-π 其相对不确定度计算公式为: 22 2122212 212 22221222)(?? ? ??+???? ??-+???? ??-=h U D D U D D D U D V U h D D V 不确定度为:V U V U V V ?= ①游标卡尺的工作原理 游标卡尺是利用主尺和副尺的分度的微小差异来提高仪器精度的。如图1所示的“十分游标”,主尺上单位分度的长度为1mm ,副尺的单位分度的长度为0.9mm ,副尺有10条刻度,当主、副尺上的零线对齐时,主、副尺上第n(n 为小于9的整数) 条刻度相距为n ×0.1=0.n mm ,当副尺向右移动0.n mm 时,则副尺上第n 条刻度和主尺上某刻度对齐。由此看出,副尺移动距离等于0.1mm 的n 倍时都能读出,这就是“十分游标”能把仪器精度提高到0.1mm 的道理。 钢珠(球)的体积3 3634D r V ππ== ②螺旋测微计的工作原理 如图2所示,A 为固定在弓形支架的套筒,C 是螺距为0.5mm 的螺杆,B 为活动套筒,它和测微螺杆连在一起。活动套筒旋转一周,螺杆移动0.5mm 。活动套筒左端边缘沿圆周刻有50个分度, 当它转过1分度,螺杆移动的距离δ=0.5/50=0.01mm ,这样,螺杆移动0.01mm 时,就能准确读出。 ③移测显微镜 移测显微镜的螺旋测微装置的结构和工作原理与螺旋测微计相似,所以能把仪器精度提高到0.01mm 。由于移测显微镜能将被测物体放大,因而物体上相距很近的两点间的距离也能测出。 2、固体和液体密度的测量 (1)流体静力称衡法 ①固体密度的测定,设用物理天平称衡一外形不规则的固体,称得其质量为m ,然后将此固体完全浸入水中称衡,称得其质量为m 1,水的密度为ρ0,则有: ρ固=m ρ0/(m -m 1)
