综合布线工程图设计要点
综合布线工程师设计要点
1综合布线工程图
综合布线工程图一般包括以下5类图纸。根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。
（1）网络拓扑结构图
（2）综合布线系统拓扑（结构）图（如图1所示）
（3）综合布线管线路由图
（4）楼层信息点平面分布图（如图2所示）
（5）机柜配线架信息点布局图(如图3所示)
图1 某大楼7-11层综合布线系统（数据+语音）拓朴图
图2 某学生宿舍楼层信息点和管线布线图
图3 机柜配线架信息点布局图（用excel表格生成）
其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。通过以上工程图，反映以下几个方面的内容：
1）网络拓朴结构图；
2）布线路由、管槽型号和规格；
3）工作区子系统中各楼层信息插座的类型和数量；
4）水平子系统的电缆型号和数量；
5）垂直干线子系统的线缆型号和数量；
6）楼层配线架（FD）、建筑物配线架（BD）、建筑群配线架（CD）、光纤互联单元的数量及分布位置；
7）机柜内配线架及网络设备分布情况。
目前综合布线设计图中的图例比较混乱，缺少统一的标识，在设计中可以参考采用如图4的图例：
图4 设计图例
2 用AUTOCAD绘图
AutoCAD广泛应用于综合布线系统的设计当中，特别是在设计中，当建设单位提供了建筑物的CAD建筑图纸的电子文档后，设计人员可以在CAD建筑图纸上进行布线系统的设计，起到事半功倍的效果。目前，AutoCAD主要用于绘制综合布线管线设计
图、楼层信息点分布图、布线施工图等。如图5为用AutoCAD绘制楼层信息点分布图。
图5 用AutoCAD绘制楼层信息点分布图
3 用Visio绘图
在综合布线中常用Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等。如图6用Visio绘制综合布线系统拓扑图。
图6 用Visio绘制综合布线系统拓扑图
☆综合布线系统设计方案书
XXX综合布线系统设计方案书 二零零××年××月
目录 1. 技术标书总说明 (3) 2. 系统总体功能说明 (12) 3. 系统整体技术说明 (16) 4. 系统组成与结构 (21) 5. 系统主要性能指标 (30) 6. 建筑群子系统 (37) 7. 设备间子系统 (40) 8. 干线子系统 (43) 9. 管理子系统 (48) 10.水平子系统 (51) 11.工作区子系统 (61) 12.光缆传输系统 (68) 13.弱电系统管道 (82) 14.测试用便携机 (84) 15.工程的组织与管理 (85) 16. 与其他系统的协调与配合 (104) 17. 保修和售后服务 (111)
1. 技术标书总说明 1.1 前言 近十几年来城市建设及工业企业的通信事业发展迅猛，现代化的智能楼，国际机场、商住楼，办公楼，综合楼已提到日程，在过去设计大楼内的语音及数据线路时，会使用各种不同的传输线，配线插座以及接头等。例如：用户电话交换机通常使用双绞线，局域网络(LAN)则可能使用双绞线或同轴电缆，这些不同的设备使用不同的传输线来构成各自的网络。同时，连接这些不同布线的插头，插座及配线架均无法互相兼容，相互之间达不到共用的目的。 现在可以将所有语音、数据、电视(会议电视、监视电视)设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的插座，结构化综合布线系统可实现上述功能.故一套先进的楼宇布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，不同生产厂商机器的互连，可适应各种灵活的、容错的组网方案。 本次技术标书XXXX国际机场新航站楼综合布线系统选用世界著名瑞士德特威勒的UNILAN布线系统。 1.1.1德特威勒公司介绍： 德特威勒公司是瑞士的一家成立于1915年的综合性的跨国企业，总部位于瑞士中部的Aldorf市。目前德特威勒公司的业务已遍及世界，在欧洲、美国和亚洲共拥有42家分支机构。约4000名优秀的员工为德特威勒公司辛勤地工作，将德特威勒的产
综合布线系统设计要点与难点

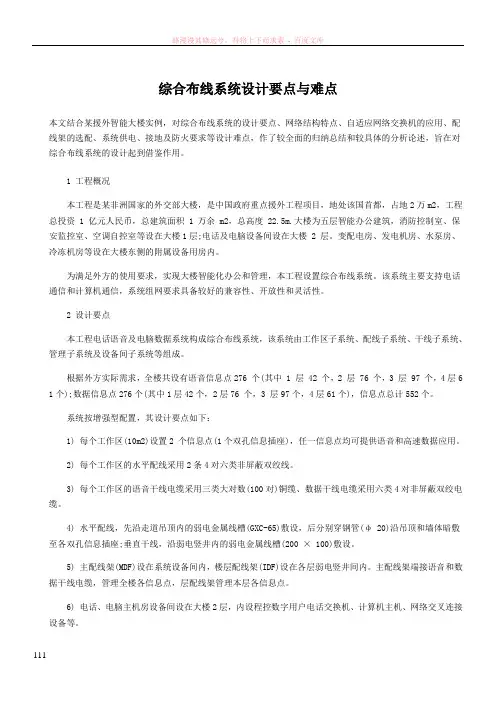

综合布线系统设计要点与难点 本文结合某援外智能大楼实例，对综合布线系统的设计要点、网络结构特点、自适应网络交换机的应用、配线架的选配、系统供电、接地及防火要求等设计难点，作了较全面的归纳总结和较具体的分析论述，旨在对综合布线系统的设计起到借鉴作用。 1 工程概况 本工程是某非洲国家的外交部大楼，是中国政府重点援外工程项目，地处该国首都，占地2万m2，工程总投资 1 亿元人民币，总建筑面积 1 万余 m2，总高度 22.5m.大楼为五层智能办公建筑，消防控制室、保安监控室、空调自控室等设在大楼1层;电话及电脑设备间设在大楼 2 层。变配电房、发电机房、水泵房、冷冻机房等设在大楼东侧的附属设备用房内。 为满足外方的使用要求，实现大楼智能化办公和管理，本工程设置综合布线系统。该系统主要支持电话通信和计算机通信，系统组网要求具备较好的兼容性、开放性和灵活性。 2 设计要点 本工程电话语音及电脑数据系统构成综合布线系统，该系统由工作区子系统、配线子系统、干线子系统、管理子系统及设备间子系统等组成。 根据外方实际需求，全楼共设有语音信息点276 个(其中 1 层 42 个，2 层 76 个，3 层 97 个，4层6 1个);数据信息点276个(其中1层42个，2层76 个，3 层97个，4层61个)，信息点总计552个。 系统按增强型配置，其设计要点如下： 1) 每个工作区(10m2)设置2 个信息点(1个双孔信息插座)，任一信息点均可提供语音和高速数据应用。 2) 每个工作区的水平配线采用2条4对六类非屏蔽双绞线。 3) 每个工作区的语音干线电缆采用三类大对数(100对)铜缆、数据干线电缆采用六类4对非屏蔽双绞电缆。 4) 水平配线，先沿走道吊顶内的弱电金属线槽(GXC-65)敷设，后分别穿钢管(φ 20)沿吊顶和墙体暗敷至各双孔信息插座;垂直干线，沿弱电竖井内的弱电金属线槽(200 × 100)敷设。 5) 主配线架(MDF)设在系统设备间内，楼层配线架(IDF)设在各层弱电竖井间内。主配线架端接语音和数据干线电缆，管理全楼各信息点，层配线架管理本层各信息点。 6) 电话、电脑主机房设备间设在大楼2层，内设程控数字用户电话交换机、计算机主机、网络交叉连接设备等。
综合布线系统设计方案
综合布线系统设计方案 1综合布线系统说明 本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。所有信息点根据实际情况采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。 我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。 考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。 2系统设计原则 本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。 灵活性—布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和 升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。 经济性—在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工， 节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重 复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高 了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系 统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。 统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。 兼容性—综合布线系统的设施可以满足多种系统中的性能。
综合布线设计要点
综合布线设计要点 1、综合布线系统的设计依据 现行规范 智能建筑设计标准GB/T 50314-2006 民用建筑电气设计规范JGJ 16-2008 住宅建筑规范GB 50386-2005 综合布线系统工程设计规范GB50311-2007 综合布线工程验收规范GB50312-2007 智能建筑工程质量验收规范GB50339-2003 城市住宅建筑综合布线系统工程设计规范CECS 119-2000 电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验GB/T 17799.1-1999 商业建筑通信布线标准EIA／TIA 568 IEEE 802.3-2000标准 ISO／IEC 11801 规范要求 综合布线系统应根据各建筑物的性质、功能、环境条件和用户近期的实际使用及中远期发展的需求，确定系统的链路等级和进行系统配置。 综合布线系统应采用开放式星形拓扑结构，设计应满足建筑群或建筑物内语音、数据、图文和视频等信号传输的要求。 综合布线系统链路中选用的缆线、连接器件、跳线等性能和类别必须全部满足该链路等级传输性能的要求。 综合布线系统与公用通信网的连接，应满足电信业务经营者为用户提供业务的需求，并预留安装接入设备的位置。 系统设计的等级划分 最低型综合布线系统 它的基本配置：每一个工作区有1个信息插座；每个信息插座的配线电缆为1条4对对绞电缆；完全采用110A交叉连接硬件，并与未来的附加设备兼容；干线电缆的配置，对计算机网络宜按24个信息插座配2对对绞线，或每一个集线器（HUB）或集线器群（HUB 群）配4对对绞线。
它的特性为：能够支持所有语音和数据传输应用；支持语音、综合型语音/数据高速传输；便于维护人员维护、管理；能够支持众多厂家的产品设备和特殊信息的传输。 基本型综合布线系统 它的基本配置：每个工作区有2个或2个以上信息插座；每个信息插座的配线电缆为1条4对对绞电缆；具有110A交叉连接硬件；干线电缆的配置，对计算机网络按24个信息插座配置2对对绞线或每一个HUB或HUB群配4对对绞线；对电话至少每个信息插座配1对双绞线。 它的特点为：每个工作区有2个信息插座，灵活方便、功能齐全；任何一个插座都可以提供语音和高速数据传输；便于管理与维护；能够为众多厂商提供服务环境的布线方案。 综合型综合布线系统 它的基本配置：以基本配置的信息插座量作为基础配置；垂直干线的配置：每48个信息插座宜配2芯光纤，适用于计算机网络；电话或部分计算机网络，选用对绞电缆，按信息插座所需线对的25%配置垂直干线电缆按用户要求进行配置，并考虑适当的备用量；当楼层信息插座较少时，在规定长度的范围内，可几层合用HUB，并合并计算光纤芯数，每一楼层计算所得的光纤芯数还应按光缆的标称容量和实际需要进行选取；如有用户需要光纤到桌面（FTTD），光纤可经或不经FD直接从BD引至桌面，上述光纤芯数不包括FTTD的应用在内；楼层之间原则上不敷设垂直干线电缆，但在每层的FD可适当预留一些接插件，需要时可临时布放合适的缆线。 它的特点为：每个工作区有2个以上的信息插座，不仅灵活方便而且功能齐全；任何一个信息插座都可供语音、视频和高速数据传输；有一个很好环境，为客户提供服务；因为光缆的使用，可以提供很高的带宽。 2、综合布线设计的一般步骤 综合布线系统工程宜按下列七个部分进行设计：网络拓扑结构、工作区子系统、水平布线子系统、管理子系统、干线子系统、设备间子系统、建筑群子系统。 超5类线、光缆的应用及线缆长度划分 综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成信道的总长度不应大于2000m。建筑物或建筑群配线设备之间（FD与BD、FD与CD、BD与BD、BD 与CD之间）组成的信道出现4个连接器件时，主干缆线的长度不应小于15m。配线子系统各缆线长度应符合图1-11的划分并应符合下列要求：1）配线子系统信道的最大长度不应大于100m。2）工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m，
